Разговоры о ножах.

[FreeMan_SPb]

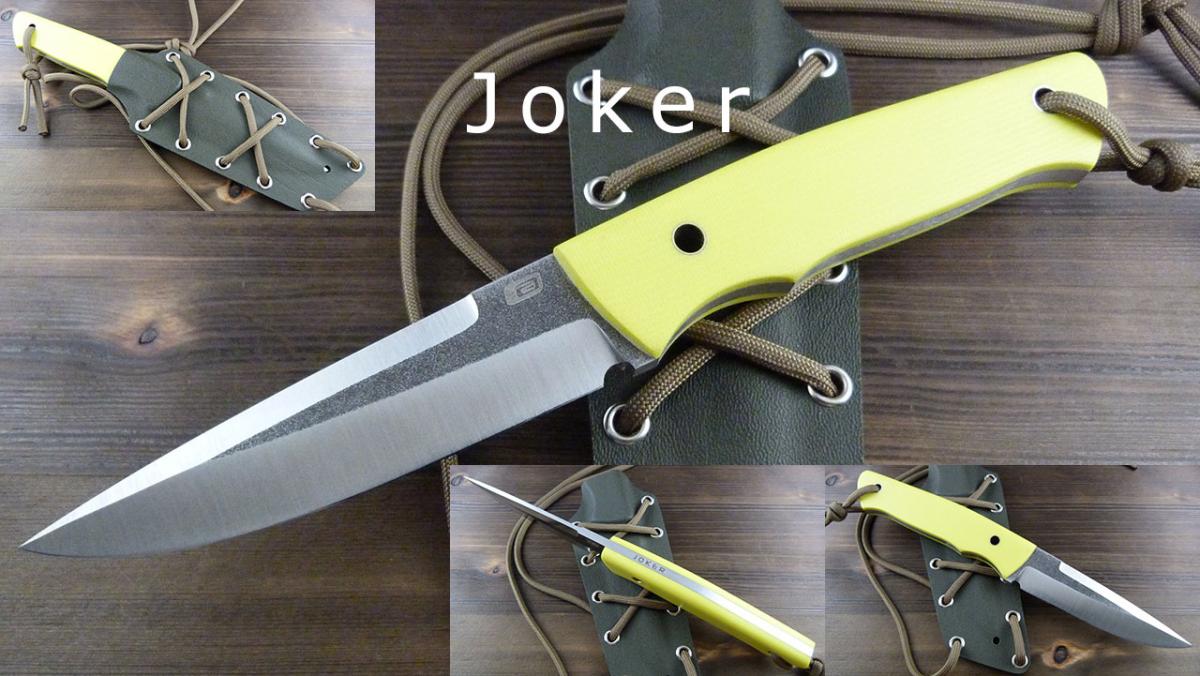

а я себе вот такого красавца по дарил от Стерха...

Юра поздравляю. Отличный нож!!!



[arhont13]

Юра поздравляю. Отличный нож!!!

Дима, спасибо.....



[FreeMan_SPb]

Можно еще покажу



[пепс68]

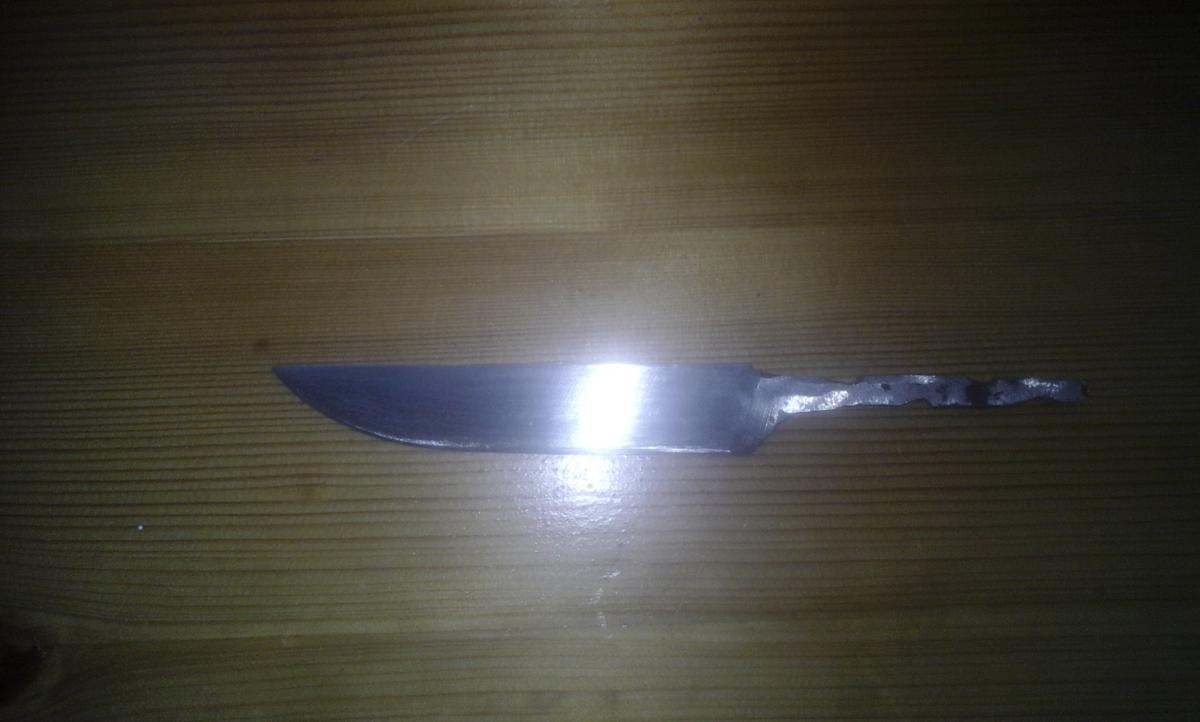

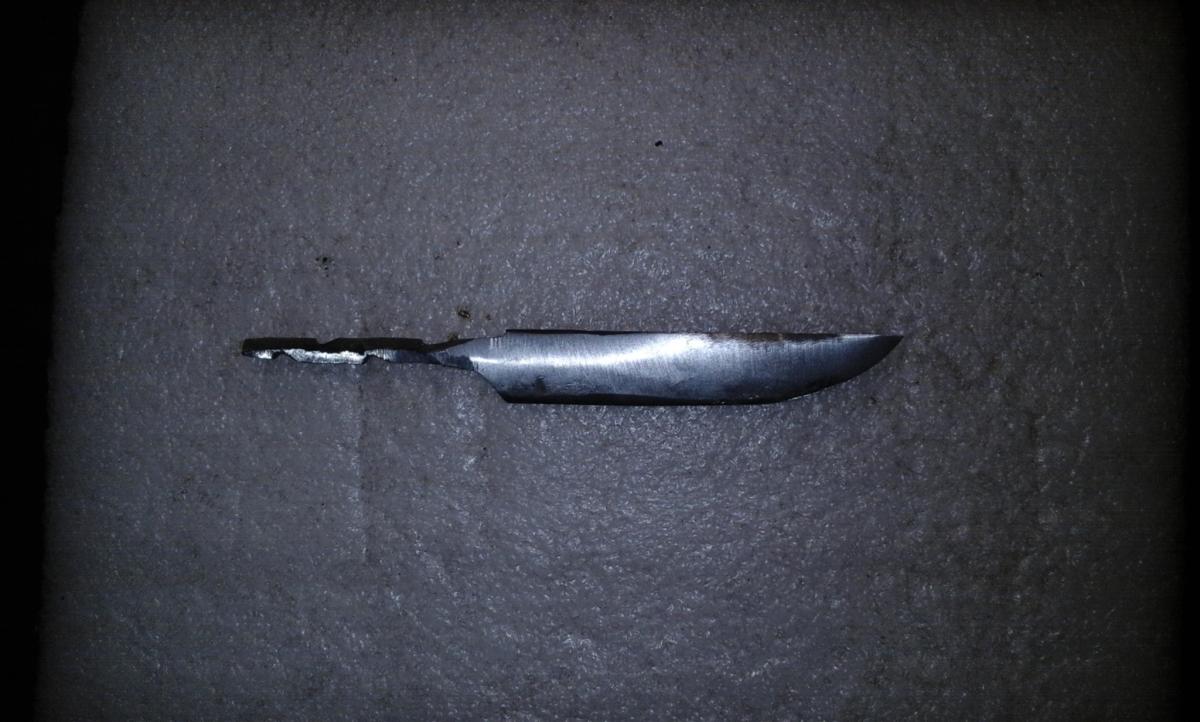

постучал на днях...вот что вышло



[ayno]

пепс68,
Судя по зарубкам на хвостовике - сажать будешь на эпоксидку?
Слушай, а почему ты не стал кузнечным способом эти "зарубки" делать?
Ведь заершить зубилом не столь сложно, зато не ослабишь хвостовик и в канале рукоятки смола будет крепче держать.



[пепс68]

Вить, да там не нужно зубило, стукнул молоточком носиком и готово...Отдали оттянутый клапан тепловозный в 7мм, и просили сделать 3,5 по обуху...Ой намахался я! Закалил, а про хвост то и забыл, ну и когда обдирал клин то решил на камне заершить его...Собирать нож не буду - отдам просто клин, пусть сами изгаляются!



[chayka]

пепс68, крупная ошибка.Выхлопной клапан при правильной технологии ковки закалки не требует.



[vitalin]

Выхлопной клапан при правильной технологии ковки закалки не требует.

Если клапан не закаливать, то будет пластилин. Но и закаливать его нужно уметь. Так как сталь не сильно углеродистая нержавейка...



[chayka]

vitalin, еще раз повторю что выхлопной клапан при правильной технологии ковки закалки не требует.И заточке напильником не поддается.Технолгию здесь на питерхане я описывал не раз.Имею по такой технологии сделаный нож.



[пепс68]

Саш, кто знает впускной он или выпускной? принесли полосу оттянутую 7мм толщиной и просили сделать... Умахался пока на 3,5мм вывел... Калил на 950 и в масло 30-40 градусов, отпуск 1ч 150градусов...не каленый натфиль брал спокойно...



[walerka]

выхлопной клапан при правильной технологии ковки закалки не требует

поддержу.



[пепс68]

поддержу.

то есть после ковки он имеет твердость 57+ ед? Не соглашусь! после ковки там твердость в районе 50 наверно... маловато будет...хотя в лесу поправить об обух другого ножа можно...



[chayka]

пепс68, хорошо .Еще раз расскажу как работать с выхлопным клапаном. Отрезается тарелка--сейчас болгаркой. Греется до светлосоломенного цвета и куется.Если не успел то нельзя дать остыть до темного цвета.Если дал остыть чтоб перестал светится и опять нагрел и куюш , то все брак.Каждый раз нагреваеш и куеш не дав потемнеть пока не придеш к нужной толщине..После последней ковки ложиш вдоль на наковальню чтоб клинок свесился вдоль примерно на см. И ждеш чтоб остыл. Все.Напильник не берет.Сегодня таким ножом рубил лосиные ребра .



[пепс68]

chayka, попробую....



[chayka]

пепс68, Олег.Пожалуйста не обижайся если я что то грубо сказал.



[пепс68]

chayka, я те умоляю! какие обиды?



[walerka]

после ковки он имеет твердость 57+ ед

не измерял никогда. но напильник не берёт

поправить об обух другого ножа можно...

это вряд ли(с)



[пепс68]

walerka,

это вряд ли(с)

- проверенно! так же проверенно что нож из ШХ срезает лезвие ножа из тепловозного клапана, клапан оттягивали, а потом слесарили...



[vitalin]

так же проверенно что нож из ШХ срезает лезвие ножа из тепловозного клапана,

Сравнил хрен с козявкой !
У клапана 0,4% углегода, у ШХ 1,5% углерода.



[old uhu]

ШХ 1,5% углерода.

Николаич, ты уверен?
