Ну хоть и не Бреда, а то же ничего. Статья неплохая про МР 155. Взята с сайта автора.
МР-155 На смену МР-153
Часть I
Юрий Максимов
фото автора
Эта статья про самозарядку МР-155 является первым материалом, претендующим на определённую полноту относительно как истории разработки ружья, так и конструктивных и эксплуатационных особенностей. По информационной насыщенности публикация является уникальной. Предупреждая заявления критиков всего отечественного, хочу сразу упомянуть о том, что настоящая статья написана с непосредственным участием разработчиков МР-155 и автор имеет личный опыт эксплуатации ружья, подтверждённый обобщённым мнением владельцев новой «мурки», которых становится всё больше.
Людям, имеющим хоть какое-то отношение к охоте и спортивной стрельбе, хорошо известно ружье МР-153. Его можно смело назвать оружейным бестселлером. На момент создания (2000 год) это было одно из первых ружей в мире, безотказно работающее с любыми патронами с длиной гильзы от 70 до 89 мм. По тем временам это было очень красивое и удобное ружье. При этом - исключительно надёжное. Оно удостоилось множества наград, выпускалось более 10 лет, и разошлось по всему миру тиражом более 600 тыс. шт. И, что немаловажно, оно было значительно дешевле всех конкурентов. Всё это и стало причиной особой популярности МР-153 в России.
МР-155.
История появления и особенности конструкции
Но в современном мире техники, даже в такой, казалось бы, устоявшейся отрасли как оружейное производство, 10 лет - очень много. За такой промежуток времени прогресс быстро уходит вперёд и производителю требуется проводить обновление модельного ряда. То же самое произошло и с МР-153 – к концу первого десятилетия 21 века оно постало морально устаревать и отставать от мировых конкурентов по следующим параметрам:
- варианты в калибрах 12х76 и 12х89 были полностью унифицированы (т.е. - различались только патронниками, а габариты были одинаковыми). Масса МР-153 составляет в среднем 3,45…3,5 кг, что даже для калибра 12х89 было много. Модели конкурентов имеют вес 3,1…3,4 кг, а среди образцов с инерционным двигателем автоматики встречаются образцы в 3 кг и даже меньше;
- параметр «баланс» (расстояние от спускового крючка до центра масс ружья), сказывающийся на удобстве удержания и разворотистости ружья, у МР-153 велик в сравнении с конкурентами;
- было мало дополнительных опций, например – не было возможности регулировки отвода приклада по вертикали и горизонтали, по длине, а в базовой комплектации отсутствовало посадочное место для установки оптики или переходной планки для нее;
- ружье просто примелькалось покупателю, что, в условиях большого количества конкурентов с новинками в самых разных ценовых диапазонах, в наше время становится большим недостатком.

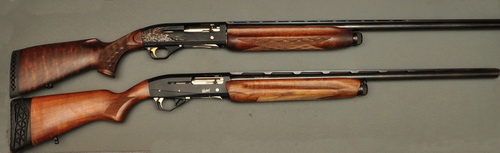

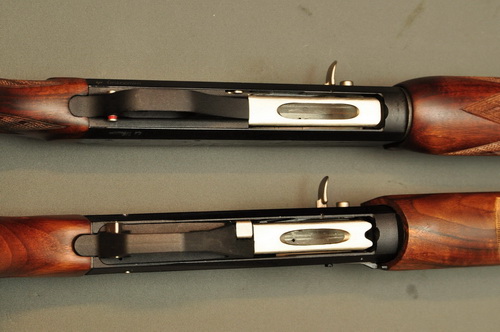

Сравнение МР-153 и МР-155
Исходя из ситуации, было принято решение о создании новой модели самозарядного ружья. В декабре 2010 года был издан приказ об освоении нового изделия, и работа началась. Руководил работами по разработке и освоению Главный конструктор Александр Ушерович Дорф.
Но работа над новым самозарядным ружьем начиналась не сразу. Предварительно был проведён целый ряд опытных работ, в процессе которых проверялись и изучались различные конструктивные решения. Например, были разработаны и испытаны образцы с разными видами запирания: с поворотом затвора, различные варианты с перекосом запирающего элемента – клина. Опробовались разные конструкции узлов регулировки импульса газового двигателя. Все эти работы велись в то время, когда позиции ружья МР-153 на рынке были еще вполне устойчивыми. Кстати, нужно отметить, что такая исследовательская работа по всем направлениям товаров для поиска и оценки новых решений на предприятии ведется постоянно. В результате, на момент начала работ уже была определена компоновка и конструктивное решение основных узлов.

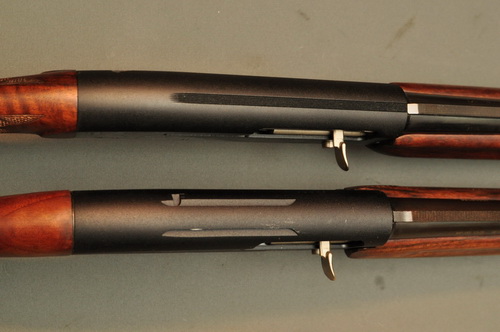

Сравнение МР-153 и МР-155
Надо было не только создать новое и более современное изделие, но и не потерять достоинств МР-153, а именно:
- надежность, безотказность и долговечность;
- способность надежно работать со всей гаммой боеприпасов;

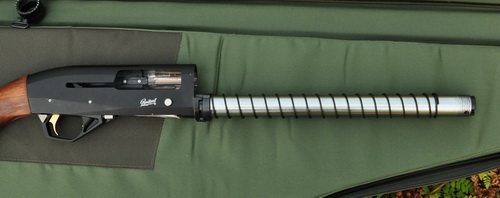

- возможность увеличения ёмкости магазина путём установки удлинителя;
- возможность установки пистолетной рукоятки или складного приклада.
Поэтому и создавали новое изделие, отталкиваясь от проверенной конструкции МР-153. Непосредственно разработкой занимались: руководитель группы производства многозарядных ружей Марат Шамильевич Сабирзянов и молодой конструктор Преображенцев Владимир. На стадии освоения к работе подключилась девушка (!) - вчерашняя выпускница ВУЗа Шишкина Екатерина. Существенную помощь оказал инженер-конструктор Заяц Олег Юрьевич. Руководство работами осуществлял заместитель Главного конструктора Калугин Александр Игоревич, который участвовал так же в разработке и постановке на производстве МР-153.
Новое ружье было сделано в различных вариантах калибров: 12х76 и 12х89. Вариант калибра с длиной патронника 76 мм стал короче на 11 мм и за счет этого легче приблизительно на 90 г. Короче стали затвор, коробка, рама и ряд других деталей.

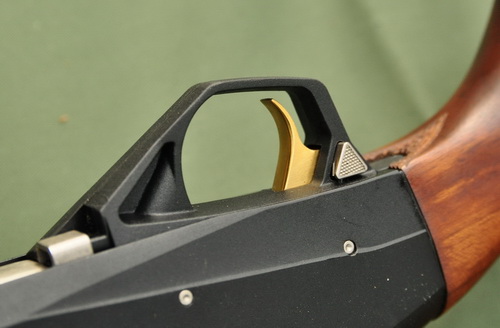

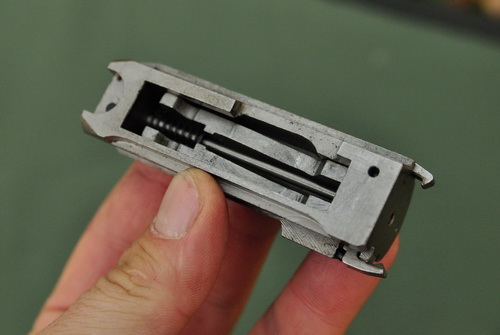

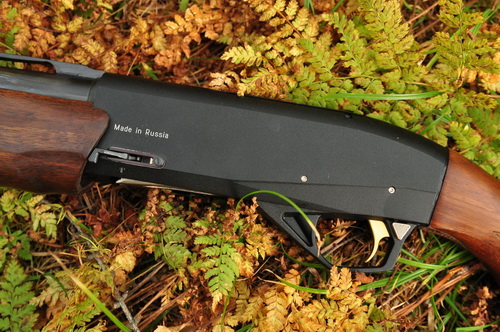

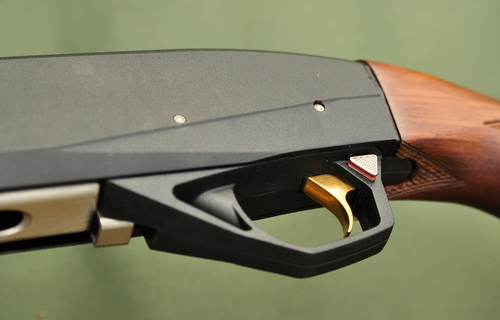

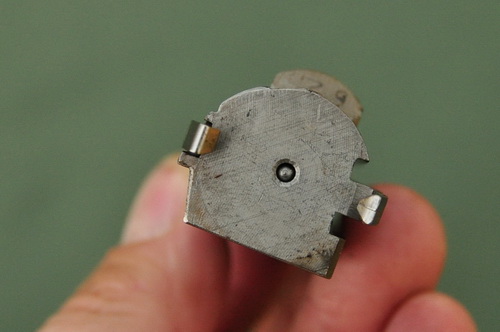

Был разработан новый ударно-спусковой механизм. В сравнении с МР-153 в нём стало меньше деталей, а основание УСМ выполнено из высокопрочного полиамида. Многие высказывают сомнения по поводу использования полимера для такой ответственной детали, но полиамид с аналогичными свойствами используется для изготовления магазинов к автомату Калашникова, а они сомнений в надёжности и прочности не вызывают ни у кого.

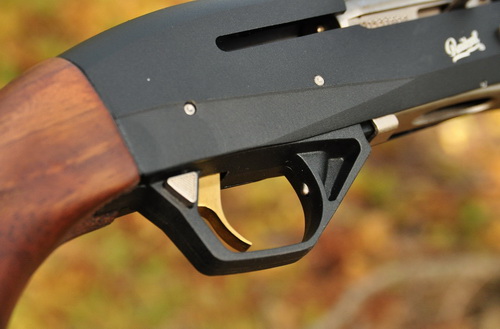

Далее - уменьшен ход спускового крючка, характер спуска стал более сухим. Предохранитель стал удобнее за счет большого размера, правое положение - «Предохранение» (перекрывает спусковой крючок), левое – «Огонь». Появилась возможность изменения последовательности его работы. Кнопка удерживателя, которая используется для разряжания магазина и постановки ружья на затворную задержку при пустом магазине, сделана больше и удобнее, чем на МР-153. Передняя часть лотка для лучшего направления патрона в патронник при поднятом лотке выполнена вилкообразной. УСМ обеспечивает безопасность при не вполне запертом затворе.
Прицельная планка арочная, что позволило получить (в сравнении с вентилируемой планкой) меньшую массу и более привлекательный внешний вид. Для планки новой конструкции пришлось разрабатывать новую технологию крепления на ствол. Оловянно-свинцовых припой, использовавшийся для крепления традиционных вентилируемых планок, не обеспечивал прочности соединения из-за малой площади контакта межарочных стоек со стволом.
Первоначально была разработана уникальная технология присоединения планки к стволу методом сварки: к стволу контактной сваркой крепились шпильки, в планке сверлились отверстия, планка устанавливалась отверстиями на шпильки и обваривалась. Первая партия была выпущена с таким креплением планок. Но из-за сложностей, с которыми столкнулись при отладке техпроцесса, перешли на более традиционную технологию пайки на серебросодержащий припой. Но и тут имелись сложности. Высокая температура пайки этим припоем вызывает деформацию деталей и появление следов в канале ствола в местах пайки.
Для выведения следов для стволов МР-155 внедрена более прогрессивная технология финишной механической обработки каналов - хонингование, которая обеспечивает еще и улучшение геометрии канала. Для арочной планки пришлось даже разработать новую технологию гильошировки (рисунка по верхней поверхности планки). При традиционной технологии, применяющейся на других моделях, происходило продавливание арок. Кстати, вместо планки на ствол ружья могут быть установлены регулируемые целик и мушка. Для части потребителей это может быть актуально.

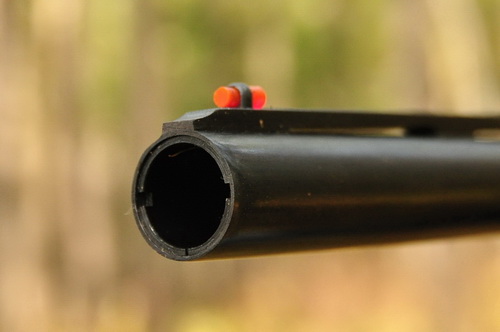

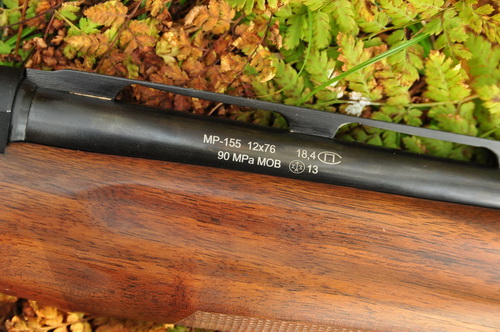

Стволы МР-155 могут иметь длину 610, 650, 710 и 750 мм. Ствол может быть с посадочным местом под сменные дульные сужения или с цилиндрическим каналом. Конечно, посадочное место и сами дульные сужения такие же, как и в МР-153.
Но самое существенное отличие ствола новой модели заключается в его взаимозаменяемости. Т.е. без доводочных операций можно поменять или установить дополнительный ствол. Теперь хозяин ружья может просто приобрести к своему ружью дополнительный ствол. Разумеется - после получения соответствующего разрешения.
Продолжение следует…

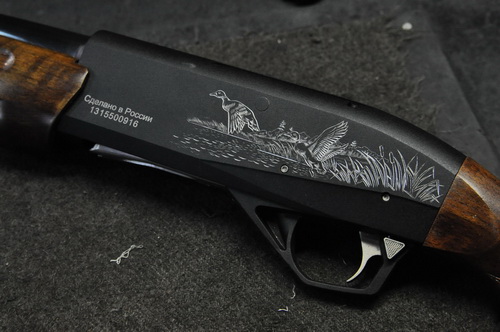

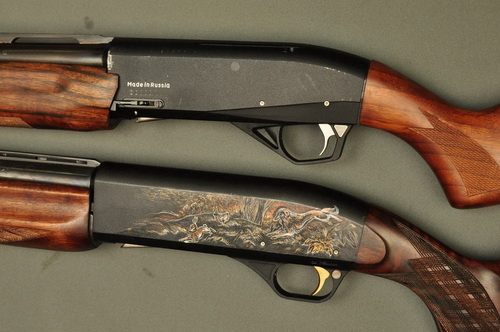

Один из вариантов отделки МР-155 в Школе ружейного мастерства на ИЖМЕХе.
Статья опубликована в журнале "Охота", декабрь 2013 год
МР-155 На смену МР-153
Часть II
Юрий Максимов
фото автора
В прошлом номере «Охоты» мы начали разговор о новом ижевском полуавтомате – МР-155. Статья получилась достаточно большая, сокращать материал было нецелесообразным, поэтому её и пришлось разбить на 2 части. Сегодня мы заканчиваем повествование об отечественной самозарядке, уже завоевавшей популярность российских охотников.
МР-155
Особенности конструкции

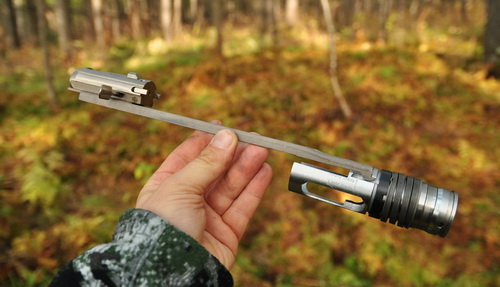

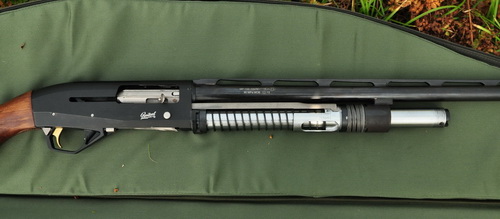

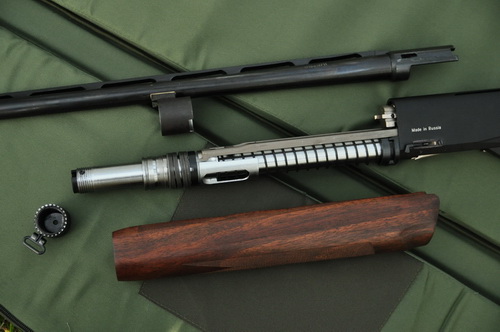

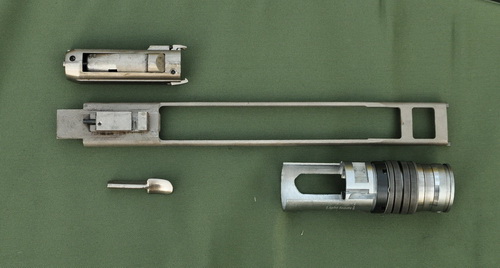

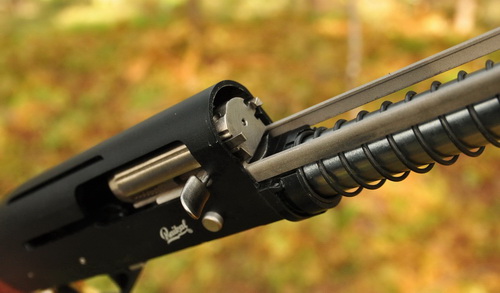

Автоматика МР-155 приводится в действие боковым газовым двигателем. Узел регулировки давления пороховых газов в двигателе, обеспечивающий надежную работу ружья с широкой гаммой боеприпасов, размещён в поршне. Перенос узла регулировки из стойки ствола (как это было в предшественнике) в поршень позволило снизить массу ствола, при этом масса поршня осталась такой же. Тут надо пояснить, что в МР-153 поршень был выполнен массивным для того чтобы обеспечить хороший запас кинетической энергии в подвижных частях. Это необходимо для безотказной работы в затрудненных условиях (грязь, иней, лед).
На поршне имеется регулировочная гайка, поджимающая пружину клапана. Пружина клапана давит на клапан, который при достижении определенного давлений газов сдвигается, сжимая пружину клапана, и выпускает часть газов из двигателя в атмосферу. Технологически сложно и дорого изготавливать пружины клапана абсолютно одинаковыми, поэтому их параметры могут несколько отличаться. В зависимости от показателей пружины они маркируются различными цветами. При сборке поршня в соответствии с цветной маркировкой вращением регулировочной гайки добиваются одинакового усилия поджатия пружины. После приработки ружья, проходящей за 100-200 выстрелов, рекомендуется отвернуть гайку на 1-2 оборота (чтобы ослабить поджатие пружины и этим снизить скорости отката подвижных частей).
Кроме того, регулировочная гайка может использоваться для устранения неполадок или дополнительной регулировки. Например, спортсмены используют для стрельбы патроны исключительно с малыми навесками дроби и могут до упора завернуть гайку и зажать пружину, что максимально поднимает скорости затвора. При использовании мощных боеприпасов, из-за существенно возросших скоростей могут возникать задержки, например - невыход патрона из магазина. В этом случае, наоборот, может понадобиться ослабить поджатие пружины клапана, что снизит давление газов в камере и скорости отката. Поршень в домашних условиях разбирать не рекомендуется, поскольку пружина клапана имеет очень высокое усилие поджатия, а передняя гайка закручена с герметиком-фиксатором. Для ее скручивания необходимо нагреть гайку до температуры деполимеризации герметика.

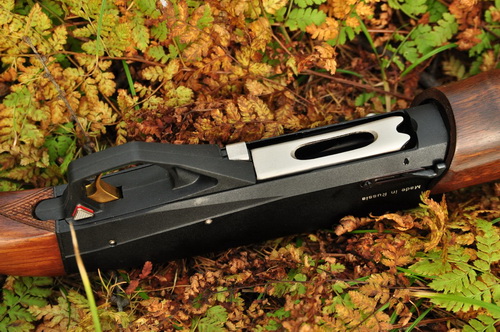

Ствольная коробка изготавливается из высокопрочного авиационного алюминия марки В95. Аналоги этого материала используют большинство производителей в мире. Сверху на коробке имеются пазы для установки оптики или переходных планок. Изначально это были две пары пазов, один в один с тем, что было в некоторых вариантах МР-153. Но позже для повышения универсальности и упрощения подбора кронштейна или оптики на верхней части коробки введена лыска, это позволило уменьшить требуемую высоту опор кронштейна, и раздельные пазы были объедены в единые.

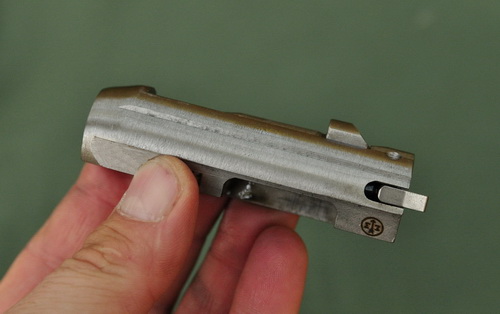

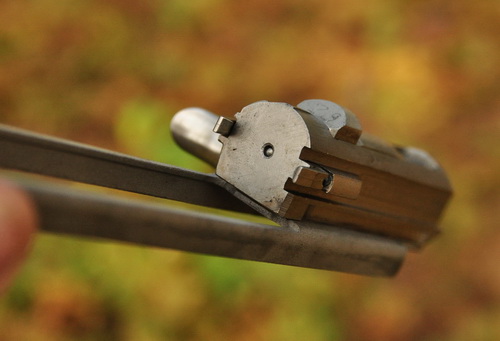

Затвор в целом аналогичен таковому в МР-153. Появились продольные долы, которые несут декоративную функцию, на них разместились номер ружья и клеймо, также они способствуют снижению веса. Отличается извлекатель, для упрощения он стал безосевым. Иногда звучит вопрос: для чего нужен извлекатель, ведь большинство моделей обходятся без него? Ружье может работать и без извлекателя, но при условии качественного патрона с жесткой закраиной идеальной формы. У патронов не лучшего качества закраина иногда бывает покатой. Она так же может сильно раздуваться и изменять свою форму в процессе выстрела. Тогда выбрасыватель просто соскальзывает с нее. Извлекатель позволяет повысить надёжность работы ружья.

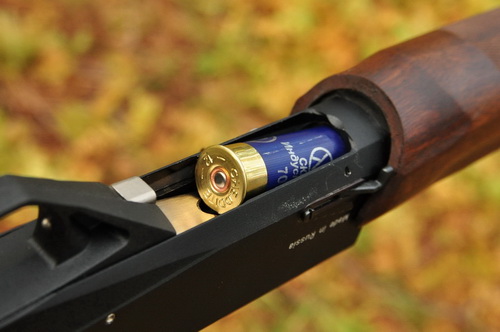

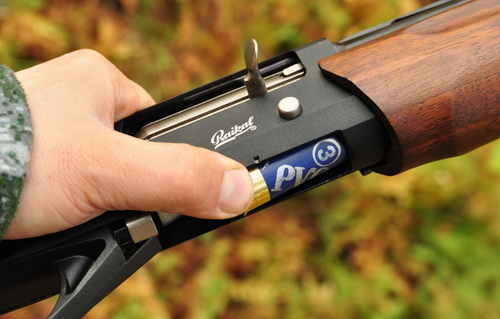

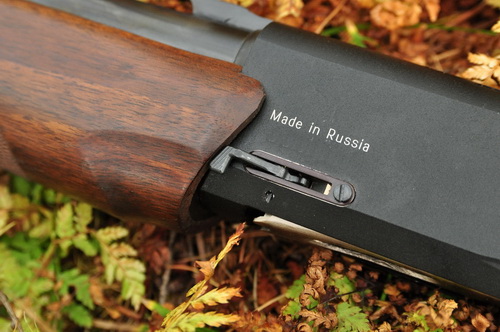

В МР-155 появились новые функции. Первая – механизм отсечки подачи патронов из магазина, располагающийся с левой стороны ствольной коробки и предназначенный для удобства замены патрона из патронника. Например, у вас в патроннике и магазине патроны с определенным номером дроби. Понадобилось произвести выстрел патроном другого снаряжения. Порядок действий будет таковым: включаете отсечку, повернув флажок отсечки назад, нажимаете на кнопку удерживателя, передергиваете затвор, при этом патрон будет выброшен из коробки, а затвор встает на затворную задержку. Вкладывается требуемый патрон в окно для выброса стреляной гильзы, нажимаете кнопку перехватывателя - затвор дошлет патрон в патронник и запрет канал ствола. Можно стрелять.
На первый взгляд процедура не намного проще, чем на ружьях без механизма отсечки. Польза становится заметной, когда надо сделать несколько выстрелов подряд другими патронами: после каждого выстрела затвор будет вставать на затворную задержку. Нужно вложить очередной патрон, нажать на кнопку перехватывателя – и можно стрелять. Если необходимость в отсечке патронов в магазине отпала, надо просто толкнуть большим пальцем флажок отсечки вперед. При этом патрон автоматически выйдет из магазина, затвор дошлет его в патронник и запрет канал ствола. Ружье готово к стрельбе. Только при выключении ни в коем случае нельзя придерживать флажок отсечки – это может привести к недовыходу патрона из магазина. Надо только слегка сдвинуть флажок и в выключенное состояние он вернется сам. Разбирать механизм отсечки не рекомендуется, поскольку винт, крепящий пружину отсекателя, закручен с фиксатором-герметиком и есть риск сорвать шлиц винта

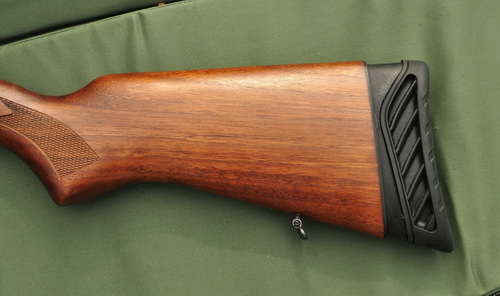

У МР-155 появилась возможность регулировки отвода приклада, как вертикальной, так и в горизонтальной плоскости. Сам по себе приклад не имеет горизонтального отвода, он симметричный. В состоянии поставки на ружье между прикладом и ствольной коробкой установлен вкладыш, обеспечивающий отвод приклада вправо. Можно перевернуть этот вкладыш, и тогда отвод станет влево – это удобно для стрелков левшей. В комплекте с ружьем поставляются два вкладыша, один увеличивает вертикальный отвод приблизительно на 7 мм, второй настолько же уменьшает. Изначально вкладыши изготавливались из металла, затем перешли на пластмассу. Вкладыши можно устанавливать совместно или по отдельности. На ружьё устанавливается затыльник приклада новой конструкции, способный эффективно гасить отдачу облегченного ружья. Есть 2 типоразмера затыльников, отличающихся по длине на 1 см. Таким образом, путем замены затыльника можно регулировать длину приклада.

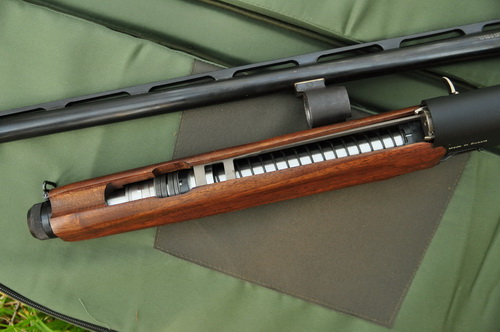

Цевьё нового ружья тоже претерпело трансформации. По форме оно стало конусным, сужающимся к дульной части. Теперь в зоне охвата рукой цевьё имеет тонкое сечение, что служит для удобства удержания. А для обеспечения прочности к задней части цевьё утолщается.
Ружье может изготавливаться в исполнении для стрелков-левшей. Его отличие: порядок работы предохранителя обратный, отвод приклада левый, окно для выброса гильзы и рукоятка расположены так же слева.
В процессе проектирования каждая деталь, каждые элемент ружья были проработаны на предмет технологичности и минимизации веса, при этом - без потери прочности. Ружьё получилось лёгким, удобным, с оригинальным и узнаваемым дизайном. Вес ружья со стволом в дереве и калибре 12х76 в среднем составляет 3,05 кг, в калибре 12х89 – 3,15 кг. В пластмассе масса выше на 100 г.
Ещё во время производства МР-153 вставал вопрос о возможности создания на его базе самозарядного ружья 20 калибра. Но от этой идеи быстро отказались, поскольку что бы сделать ружье приемлемой массы и габаритов, пришлось бы полностью переделывать ружье. В техническом задании на МР-155 сразу был оговорена модификация ружья в 20 калибре. На сегодняшний день уже в завершающей стадии находятся работы по отладке варианта МР-155 калибра 20х76. Вес этой модификации составит не более 2,9 кг.
На базе самозарядного ружья МР-155 было создано помповое ружье МР-135. Основное отличие МР-135 от помпового ружья МР-133 – унификация с МР-155. В результате и масса новой помпы стала существенно ниже, приблизительно 2,9 кг в дереве. Исполнения ружья МР-135 могут быть такими же, как МР-155 со следующими отличиями. Добавились варианты с длиной ствола 510 и 540 мм. Ружье МР-133 имело затворную задержку, т.е. после израсходования патронов затвор с цевьем блокировались в заднем положении, для разблокирования надо нажать на кнопку перехватывателя. Часть потребителей высказывали пожелание иметь ружье без затворной задержки, и в МР-135 имеется возможность изготовления и в таком варианте.
В настоящее время ведутся разработка пистолетной рукоятки и нового складного приклада. Складной приклад, использовавшийся на МР-153, был надежным и функциональным, с использованием элементов от АК-74М. Но для гладкоствольного ружья, с существенно большей, чем на автомате, отдачей, он оказался не очень удобным. Планируется, что новый приклад станет удобней и годным для использования его и в варианте для левшей.
Ведется работа и по созданию модификации ружья для практической стрельбы. Выяснилось, что увеличенная кнопка удерживателя, более удобная для стрелков-охотников, совершенно не устраивает стрелков-спортсменов: при быстром заряжании на кнопку можно случайно нажать, что вызовет заминку и потерю времени в упражнении. Эти и прочие требования будут учтены в новой модификации.
При создании нового ружья не удалось избежать некоторых детских болезней, но работа по устранения недостатков и улучшению модели ведутся постоянно и оперативно. Модели самозарядных ружей других производителей создают серьезную конкуренцию, особенно турецкие в низшем ценовом диапазоне. Но неоспоримым преимуществом нашего оружия остаются: надежность, безотказность и долговечность, обеспеченные выверенной конструкцией и качественными материалами.
Резюме:
Наверняка у читателя, особенно – у потенциального владельца МР-155, возникнет вопрос о сравнительных характеристиках «мурки». Если попытаться сопоставить МР-155 с основными конкурентами западного производства, то получается следующее. Ружья итальянских производителей, которых сегодня называют законодателями ружейной моды, имеют прекрасную эргономику, отличные эксплуатационные характеристики, высокий уровень отделки. Это является результатом передовой конструкторской школы, самых передовых технологий, мощной экономики оружейных предприятий (у которых не было разгромного периода вроде наших «смутных 90-х»). При сравнении с итальянскими ружьями МР-155 уступает прежде всего в уровне отделки, качестве обработки поверхностей.
Но в плане технического совершенства, эксплуатационных характеристик, надежности и предлагаемых опций, оружие Ижевского механического завода выглядит очень достойно и может быть где-то и превосходит. Но цена на любое ружье, изготовленное в Италии, начинаются примерно от 50 и может превышать отметку в 100 тысяч рублей. МР-155 в разы дешевле и поэтому находится в совершенно другой ценовой категории, и рассматривать эти «итальянцев» как конкурентов не совсем правильно.
Сложнее ситуация (для МР-155), если его сравнивать с ружьями, произведенными в Турции. Порядок цен на них уже сопоставим с ценой МР-155. Уровень отделки очень высок, постоянно растет качество. Опять же - в объективных плюсах у МР-155 качественные материалы, надежность и долговечность. Тут наше изделие находится в условиях жесткой конкуренции.
Конечно, время и рынок покажет, кто лучше и что больше отвечает запросам покупателей. Но у новой отечественной «мурки» есть все шансы стать таким же популярным ружьё, как предшествующая модель МР-153.
Техсовещание разработчиков МР-155, слева направо: Сабирзянов Марат Шамильевич, Калугин Александр Игоревич, Заяц Олег Юрьевич.
Статья опубликована в журнале "Охота", январь 2014 год
Закрыть
Часть I
Юрий Максимов
фото автора
Эта статья про самозарядку МР-155 является первым материалом, претендующим на определённую полноту относительно как истории разработки ружья, так и конструктивных и эксплуатационных особенностей. По информационной насыщенности публикация является уникальной. Предупреждая заявления критиков всего отечественного, хочу сразу упомянуть о том, что настоящая статья написана с непосредственным участием разработчиков МР-155 и автор имеет личный опыт эксплуатации ружья, подтверждённый обобщённым мнением владельцев новой «мурки», которых становится всё больше.
Людям, имеющим хоть какое-то отношение к охоте и спортивной стрельбе, хорошо известно ружье МР-153. Его можно смело назвать оружейным бестселлером. На момент создания (2000 год) это было одно из первых ружей в мире, безотказно работающее с любыми патронами с длиной гильзы от 70 до 89 мм. По тем временам это было очень красивое и удобное ружье. При этом - исключительно надёжное. Оно удостоилось множества наград, выпускалось более 10 лет, и разошлось по всему миру тиражом более 600 тыс. шт. И, что немаловажно, оно было значительно дешевле всех конкурентов. Всё это и стало причиной особой популярности МР-153 в России.
МР-155.
История появления и особенности конструкции
Но в современном мире техники, даже в такой, казалось бы, устоявшейся отрасли как оружейное производство, 10 лет - очень много. За такой промежуток времени прогресс быстро уходит вперёд и производителю требуется проводить обновление модельного ряда. То же самое произошло и с МР-153 – к концу первого десятилетия 21 века оно постало морально устаревать и отставать от мировых конкурентов по следующим параметрам:
- варианты в калибрах 12х76 и 12х89 были полностью унифицированы (т.е. - различались только патронниками, а габариты были одинаковыми). Масса МР-153 составляет в среднем 3,45…3,5 кг, что даже для калибра 12х89 было много. Модели конкурентов имеют вес 3,1…3,4 кг, а среди образцов с инерционным двигателем автоматики встречаются образцы в 3 кг и даже меньше;
- параметр «баланс» (расстояние от спускового крючка до центра масс ружья), сказывающийся на удобстве удержания и разворотистости ружья, у МР-153 велик в сравнении с конкурентами;
- было мало дополнительных опций, например – не было возможности регулировки отвода приклада по вертикали и горизонтали, по длине, а в базовой комплектации отсутствовало посадочное место для установки оптики или переходной планки для нее;
- ружье просто примелькалось покупателю, что, в условиях большого количества конкурентов с новинками в самых разных ценовых диапазонах, в наше время становится большим недостатком.
Сравнение МР-153 и МР-155
Исходя из ситуации, было принято решение о создании новой модели самозарядного ружья. В декабре 2010 года был издан приказ об освоении нового изделия, и работа началась. Руководил работами по разработке и освоению Главный конструктор Александр Ушерович Дорф.
Но работа над новым самозарядным ружьем начиналась не сразу. Предварительно был проведён целый ряд опытных работ, в процессе которых проверялись и изучались различные конструктивные решения. Например, были разработаны и испытаны образцы с разными видами запирания: с поворотом затвора, различные варианты с перекосом запирающего элемента – клина. Опробовались разные конструкции узлов регулировки импульса газового двигателя. Все эти работы велись в то время, когда позиции ружья МР-153 на рынке были еще вполне устойчивыми. Кстати, нужно отметить, что такая исследовательская работа по всем направлениям товаров для поиска и оценки новых решений на предприятии ведется постоянно. В результате, на момент начала работ уже была определена компоновка и конструктивное решение основных узлов.
Сравнение МР-153 и МР-155
Надо было не только создать новое и более современное изделие, но и не потерять достоинств МР-153, а именно:
- надежность, безотказность и долговечность;
- способность надежно работать со всей гаммой боеприпасов;
- возможность увеличения ёмкости магазина путём установки удлинителя;
- возможность установки пистолетной рукоятки или складного приклада.
Поэтому и создавали новое изделие, отталкиваясь от проверенной конструкции МР-153. Непосредственно разработкой занимались: руководитель группы производства многозарядных ружей Марат Шамильевич Сабирзянов и молодой конструктор Преображенцев Владимир. На стадии освоения к работе подключилась девушка (!) - вчерашняя выпускница ВУЗа Шишкина Екатерина. Существенную помощь оказал инженер-конструктор Заяц Олег Юрьевич. Руководство работами осуществлял заместитель Главного конструктора Калугин Александр Игоревич, который участвовал так же в разработке и постановке на производстве МР-153.
Новое ружье было сделано в различных вариантах калибров: 12х76 и 12х89. Вариант калибра с длиной патронника 76 мм стал короче на 11 мм и за счет этого легче приблизительно на 90 г. Короче стали затвор, коробка, рама и ряд других деталей.
Был разработан новый ударно-спусковой механизм. В сравнении с МР-153 в нём стало меньше деталей, а основание УСМ выполнено из высокопрочного полиамида. Многие высказывают сомнения по поводу использования полимера для такой ответственной детали, но полиамид с аналогичными свойствами используется для изготовления магазинов к автомату Калашникова, а они сомнений в надёжности и прочности не вызывают ни у кого.
Далее - уменьшен ход спускового крючка, характер спуска стал более сухим. Предохранитель стал удобнее за счет большого размера, правое положение - «Предохранение» (перекрывает спусковой крючок), левое – «Огонь». Появилась возможность изменения последовательности его работы. Кнопка удерживателя, которая используется для разряжания магазина и постановки ружья на затворную задержку при пустом магазине, сделана больше и удобнее, чем на МР-153. Передняя часть лотка для лучшего направления патрона в патронник при поднятом лотке выполнена вилкообразной. УСМ обеспечивает безопасность при не вполне запертом затворе.
Прицельная планка арочная, что позволило получить (в сравнении с вентилируемой планкой) меньшую массу и более привлекательный внешний вид. Для планки новой конструкции пришлось разрабатывать новую технологию крепления на ствол. Оловянно-свинцовых припой, использовавшийся для крепления традиционных вентилируемых планок, не обеспечивал прочности соединения из-за малой площади контакта межарочных стоек со стволом.
Первоначально была разработана уникальная технология присоединения планки к стволу методом сварки: к стволу контактной сваркой крепились шпильки, в планке сверлились отверстия, планка устанавливалась отверстиями на шпильки и обваривалась. Первая партия была выпущена с таким креплением планок. Но из-за сложностей, с которыми столкнулись при отладке техпроцесса, перешли на более традиционную технологию пайки на серебросодержащий припой. Но и тут имелись сложности. Высокая температура пайки этим припоем вызывает деформацию деталей и появление следов в канале ствола в местах пайки.
Для выведения следов для стволов МР-155 внедрена более прогрессивная технология финишной механической обработки каналов - хонингование, которая обеспечивает еще и улучшение геометрии канала. Для арочной планки пришлось даже разработать новую технологию гильошировки (рисунка по верхней поверхности планки). При традиционной технологии, применяющейся на других моделях, происходило продавливание арок. Кстати, вместо планки на ствол ружья могут быть установлены регулируемые целик и мушка. Для части потребителей это может быть актуально.
Стволы МР-155 могут иметь длину 610, 650, 710 и 750 мм. Ствол может быть с посадочным местом под сменные дульные сужения или с цилиндрическим каналом. Конечно, посадочное место и сами дульные сужения такие же, как и в МР-153.
Но самое существенное отличие ствола новой модели заключается в его взаимозаменяемости. Т.е. без доводочных операций можно поменять или установить дополнительный ствол. Теперь хозяин ружья может просто приобрести к своему ружью дополнительный ствол. Разумеется - после получения соответствующего разрешения.
Продолжение следует…
Один из вариантов отделки МР-155 в Школе ружейного мастерства на ИЖМЕХе.
Статья опубликована в журнале "Охота", декабрь 2013 год
МР-155 На смену МР-153
Часть II
Юрий Максимов
фото автора
В прошлом номере «Охоты» мы начали разговор о новом ижевском полуавтомате – МР-155. Статья получилась достаточно большая, сокращать материал было нецелесообразным, поэтому её и пришлось разбить на 2 части. Сегодня мы заканчиваем повествование об отечественной самозарядке, уже завоевавшей популярность российских охотников.
МР-155
Особенности конструкции
Автоматика МР-155 приводится в действие боковым газовым двигателем. Узел регулировки давления пороховых газов в двигателе, обеспечивающий надежную работу ружья с широкой гаммой боеприпасов, размещён в поршне. Перенос узла регулировки из стойки ствола (как это было в предшественнике) в поршень позволило снизить массу ствола, при этом масса поршня осталась такой же. Тут надо пояснить, что в МР-153 поршень был выполнен массивным для того чтобы обеспечить хороший запас кинетической энергии в подвижных частях. Это необходимо для безотказной работы в затрудненных условиях (грязь, иней, лед).
На поршне имеется регулировочная гайка, поджимающая пружину клапана. Пружина клапана давит на клапан, который при достижении определенного давлений газов сдвигается, сжимая пружину клапана, и выпускает часть газов из двигателя в атмосферу. Технологически сложно и дорого изготавливать пружины клапана абсолютно одинаковыми, поэтому их параметры могут несколько отличаться. В зависимости от показателей пружины они маркируются различными цветами. При сборке поршня в соответствии с цветной маркировкой вращением регулировочной гайки добиваются одинакового усилия поджатия пружины. После приработки ружья, проходящей за 100-200 выстрелов, рекомендуется отвернуть гайку на 1-2 оборота (чтобы ослабить поджатие пружины и этим снизить скорости отката подвижных частей).
Кроме того, регулировочная гайка может использоваться для устранения неполадок или дополнительной регулировки. Например, спортсмены используют для стрельбы патроны исключительно с малыми навесками дроби и могут до упора завернуть гайку и зажать пружину, что максимально поднимает скорости затвора. При использовании мощных боеприпасов, из-за существенно возросших скоростей могут возникать задержки, например - невыход патрона из магазина. В этом случае, наоборот, может понадобиться ослабить поджатие пружины клапана, что снизит давление газов в камере и скорости отката. Поршень в домашних условиях разбирать не рекомендуется, поскольку пружина клапана имеет очень высокое усилие поджатия, а передняя гайка закручена с герметиком-фиксатором. Для ее скручивания необходимо нагреть гайку до температуры деполимеризации герметика.
Ствольная коробка изготавливается из высокопрочного авиационного алюминия марки В95. Аналоги этого материала используют большинство производителей в мире. Сверху на коробке имеются пазы для установки оптики или переходных планок. Изначально это были две пары пазов, один в один с тем, что было в некоторых вариантах МР-153. Но позже для повышения универсальности и упрощения подбора кронштейна или оптики на верхней части коробки введена лыска, это позволило уменьшить требуемую высоту опор кронштейна, и раздельные пазы были объедены в единые.
Затвор в целом аналогичен таковому в МР-153. Появились продольные долы, которые несут декоративную функцию, на них разместились номер ружья и клеймо, также они способствуют снижению веса. Отличается извлекатель, для упрощения он стал безосевым. Иногда звучит вопрос: для чего нужен извлекатель, ведь большинство моделей обходятся без него? Ружье может работать и без извлекателя, но при условии качественного патрона с жесткой закраиной идеальной формы. У патронов не лучшего качества закраина иногда бывает покатой. Она так же может сильно раздуваться и изменять свою форму в процессе выстрела. Тогда выбрасыватель просто соскальзывает с нее. Извлекатель позволяет повысить надёжность работы ружья.
В МР-155 появились новые функции. Первая – механизм отсечки подачи патронов из магазина, располагающийся с левой стороны ствольной коробки и предназначенный для удобства замены патрона из патронника. Например, у вас в патроннике и магазине патроны с определенным номером дроби. Понадобилось произвести выстрел патроном другого снаряжения. Порядок действий будет таковым: включаете отсечку, повернув флажок отсечки назад, нажимаете на кнопку удерживателя, передергиваете затвор, при этом патрон будет выброшен из коробки, а затвор встает на затворную задержку. Вкладывается требуемый патрон в окно для выброса стреляной гильзы, нажимаете кнопку перехватывателя - затвор дошлет патрон в патронник и запрет канал ствола. Можно стрелять.
На первый взгляд процедура не намного проще, чем на ружьях без механизма отсечки. Польза становится заметной, когда надо сделать несколько выстрелов подряд другими патронами: после каждого выстрела затвор будет вставать на затворную задержку. Нужно вложить очередной патрон, нажать на кнопку перехватывателя – и можно стрелять. Если необходимость в отсечке патронов в магазине отпала, надо просто толкнуть большим пальцем флажок отсечки вперед. При этом патрон автоматически выйдет из магазина, затвор дошлет его в патронник и запрет канал ствола. Ружье готово к стрельбе. Только при выключении ни в коем случае нельзя придерживать флажок отсечки – это может привести к недовыходу патрона из магазина. Надо только слегка сдвинуть флажок и в выключенное состояние он вернется сам. Разбирать механизм отсечки не рекомендуется, поскольку винт, крепящий пружину отсекателя, закручен с фиксатором-герметиком и есть риск сорвать шлиц винта
У МР-155 появилась возможность регулировки отвода приклада, как вертикальной, так и в горизонтальной плоскости. Сам по себе приклад не имеет горизонтального отвода, он симметричный. В состоянии поставки на ружье между прикладом и ствольной коробкой установлен вкладыш, обеспечивающий отвод приклада вправо. Можно перевернуть этот вкладыш, и тогда отвод станет влево – это удобно для стрелков левшей. В комплекте с ружьем поставляются два вкладыша, один увеличивает вертикальный отвод приблизительно на 7 мм, второй настолько же уменьшает. Изначально вкладыши изготавливались из металла, затем перешли на пластмассу. Вкладыши можно устанавливать совместно или по отдельности. На ружьё устанавливается затыльник приклада новой конструкции, способный эффективно гасить отдачу облегченного ружья. Есть 2 типоразмера затыльников, отличающихся по длине на 1 см. Таким образом, путем замены затыльника можно регулировать длину приклада.
Цевьё нового ружья тоже претерпело трансформации. По форме оно стало конусным, сужающимся к дульной части. Теперь в зоне охвата рукой цевьё имеет тонкое сечение, что служит для удобства удержания. А для обеспечения прочности к задней части цевьё утолщается.
Ружье может изготавливаться в исполнении для стрелков-левшей. Его отличие: порядок работы предохранителя обратный, отвод приклада левый, окно для выброса гильзы и рукоятка расположены так же слева.
В процессе проектирования каждая деталь, каждые элемент ружья были проработаны на предмет технологичности и минимизации веса, при этом - без потери прочности. Ружьё получилось лёгким, удобным, с оригинальным и узнаваемым дизайном. Вес ружья со стволом в дереве и калибре 12х76 в среднем составляет 3,05 кг, в калибре 12х89 – 3,15 кг. В пластмассе масса выше на 100 г.
Ещё во время производства МР-153 вставал вопрос о возможности создания на его базе самозарядного ружья 20 калибра. Но от этой идеи быстро отказались, поскольку что бы сделать ружье приемлемой массы и габаритов, пришлось бы полностью переделывать ружье. В техническом задании на МР-155 сразу был оговорена модификация ружья в 20 калибре. На сегодняшний день уже в завершающей стадии находятся работы по отладке варианта МР-155 калибра 20х76. Вес этой модификации составит не более 2,9 кг.
На базе самозарядного ружья МР-155 было создано помповое ружье МР-135. Основное отличие МР-135 от помпового ружья МР-133 – унификация с МР-155. В результате и масса новой помпы стала существенно ниже, приблизительно 2,9 кг в дереве. Исполнения ружья МР-135 могут быть такими же, как МР-155 со следующими отличиями. Добавились варианты с длиной ствола 510 и 540 мм. Ружье МР-133 имело затворную задержку, т.е. после израсходования патронов затвор с цевьем блокировались в заднем положении, для разблокирования надо нажать на кнопку перехватывателя. Часть потребителей высказывали пожелание иметь ружье без затворной задержки, и в МР-135 имеется возможность изготовления и в таком варианте.
В настоящее время ведутся разработка пистолетной рукоятки и нового складного приклада. Складной приклад, использовавшийся на МР-153, был надежным и функциональным, с использованием элементов от АК-74М. Но для гладкоствольного ружья, с существенно большей, чем на автомате, отдачей, он оказался не очень удобным. Планируется, что новый приклад станет удобней и годным для использования его и в варианте для левшей.
Ведется работа и по созданию модификации ружья для практической стрельбы. Выяснилось, что увеличенная кнопка удерживателя, более удобная для стрелков-охотников, совершенно не устраивает стрелков-спортсменов: при быстром заряжании на кнопку можно случайно нажать, что вызовет заминку и потерю времени в упражнении. Эти и прочие требования будут учтены в новой модификации.
При создании нового ружья не удалось избежать некоторых детских болезней, но работа по устранения недостатков и улучшению модели ведутся постоянно и оперативно. Модели самозарядных ружей других производителей создают серьезную конкуренцию, особенно турецкие в низшем ценовом диапазоне. Но неоспоримым преимуществом нашего оружия остаются: надежность, безотказность и долговечность, обеспеченные выверенной конструкцией и качественными материалами.
Резюме:
Наверняка у читателя, особенно – у потенциального владельца МР-155, возникнет вопрос о сравнительных характеристиках «мурки». Если попытаться сопоставить МР-155 с основными конкурентами западного производства, то получается следующее. Ружья итальянских производителей, которых сегодня называют законодателями ружейной моды, имеют прекрасную эргономику, отличные эксплуатационные характеристики, высокий уровень отделки. Это является результатом передовой конструкторской школы, самых передовых технологий, мощной экономики оружейных предприятий (у которых не было разгромного периода вроде наших «смутных 90-х»). При сравнении с итальянскими ружьями МР-155 уступает прежде всего в уровне отделки, качестве обработки поверхностей.
Но в плане технического совершенства, эксплуатационных характеристик, надежности и предлагаемых опций, оружие Ижевского механического завода выглядит очень достойно и может быть где-то и превосходит. Но цена на любое ружье, изготовленное в Италии, начинаются примерно от 50 и может превышать отметку в 100 тысяч рублей. МР-155 в разы дешевле и поэтому находится в совершенно другой ценовой категории, и рассматривать эти «итальянцев» как конкурентов не совсем правильно.
Сложнее ситуация (для МР-155), если его сравнивать с ружьями, произведенными в Турции. Порядок цен на них уже сопоставим с ценой МР-155. Уровень отделки очень высок, постоянно растет качество. Опять же - в объективных плюсах у МР-155 качественные материалы, надежность и долговечность. Тут наше изделие находится в условиях жесткой конкуренции.
Конечно, время и рынок покажет, кто лучше и что больше отвечает запросам покупателей. Но у новой отечественной «мурки» есть все шансы стать таким же популярным ружьё, как предшествующая модель МР-153.
Техсовещание разработчиков МР-155, слева направо: Сабирзянов Марат Шамильевич, Калугин Александр Игоревич, Заяц Олег Юрьевич.
Статья опубликована в журнале "Охота", январь 2014 год
PavelK
Заблокирован
- С нами с
- 20/02/10
- Постов
- 5 801
- Оценка
- 817
- Живу в:
- Регион 47
- Для знакомых
- Павел
- Оружие
- бывало всякое
- Собака(ки)
- Без надобности
Ю.Максимов: "Новое ружье было сделано в различных вариантах калибров: 12х76 и 12х89. Вариант калибра с длиной патронника 76 мм стал короче на 11 мм и за счет этого легче приблизительно на 90г!" :agg:
"Один из вариантов отделки МР-155 в Школе ружейного мастерства на ИЖМЕХе.
"Основатели школы в гробу перевернулись
Про Черномора и его писанину лучше в разделе юмора :9:.
Илларионыч
Завсегдатай
- С нами с
- 08/02/10
- Постов
- 2 174
- Оценка
- 364
- Живу в:
- Питер (ГДР)
- Для знакомых
- Александр
- Оружие
- огнестрельное
Ну на подобные вещи давно не обрашаю внимание)) В статьях побных зтой интересны фото, история создания, направление усилий, принятые конструкт. решения т.е. факты. Как обзорная статья вполне. Или я не заметил чего то принципиального. Муркой не владел, пока. А выводы по продукту в процессе эксплуатации делает владелец, и массовый покупатель.
Ну и. Зуд открыть америку присущь всем кто увлечён и учится любимому делу, занятию.
Smolenskiy
Участник
- С нами с
- 06/11/12
- Постов
- 504
- Оценка
- 97
- Живу в:
- Санкт-Петербург, ВО
- Для знакомых
- Сергей
- Охочусь с
- 1993
- Оружие
- есть
- Собака(ки)
- Нет
Интересная статья, написано все логично и правильно.
Bogolubskiy
Участник
- С нами с
- 17/12/13
- Постов
- 44
- Оценка
- 6
- Живу в:
- Ставрополь
- Для знакомых
- Андрей
- Оружие
- МР-155, ТОЗ-БМ
- Собака(ки)
- Нет
zebra
Участник
- С нами с
- 14/03/11
- Постов
- 573
- Оценка
- 55
- Живу в:
- Санкт-Петербург
- Для знакомых
- Михаил
- Оружие
- Evil Black Rifle
- Собака(ки)
- Нет
Справедливости ради скажу, что Бенель моя содержала в коробке вощеную бумагу, в которую и был завернут второй ствол.
Тавота и пр. смазок не было.
На возражение, что это запрещено Охотправилами, было сказано, что они фигня, а они так охотились, охотятся и будут охотится. Не дословно, но по смыслу.
Тавота и пр. смазок не было.
Как-то сцепились мы с ним на старушке Ганзе, так он сказал, что лучше СКС для охоты ничего нет. Забил 10 патронов и на коллективную охоту.
На возражение, что это запрещено Охотправилами, было сказано, что они фигня, а они так охотились, охотятся и будут охотится. Не дословно, но по смыслу.
Илларионыч
Завсегдатай
- С нами с
- 08/02/10
- Постов
- 2 174
- Оценка
- 364
- Живу в:
- Питер (ГДР)
- Для знакомых
- Александр
- Оружие
- огнестрельное
Статья от этого хуже не стала. А мнения, опыт, законы, величина переменная во времени. ( два года назад они охотились вполне законно).
По делу. У нас в разделе "Гладкоствольное" есть краткий справочник. Почему там ещё нет 155-й ? А владельцы))
PavelK
Заблокирован
- С нами с
- 20/02/10
- Постов
- 5 801
- Оценка
- 817
- Живу в:
- Регион 47
- Для знакомых
- Павел
- Оружие
- бывало всякое
- Собака(ки)
- Без надобности
Ну так общаюсь изредка с этим забавным типом на ганзе, он там весь форум веселит время от времени своими глупостями
Я, в принципе, против самих идиотов ничего не имею. Они такими родились, а горбатых только могила исправляет, медицина пока помогает лишь исправлять физические недостатки
. Не могу удержаться и снова хочу поржать над этим:
"Один из вариантов отделки МР-155 в Школе ружейного мастерства на ИЖМЕХе.
"
За такие перлы Черномору пора уже какую нибудь специальную премию учредить
.
Bogolubskiy
Участник
- С нами с
- 17/12/13
- Постов
- 44
- Оценка
- 6
- Живу в:
- Ставрополь
- Для знакомых
- Андрей
- Оружие
- МР-155, ТОЗ-БМ
- Собака(ки)
- Нет
"Один из вариантов отделки МР-155 в Школе ружейного мастерства на ИЖМЕХе.
За такие перлы Черномору пора уже какую нибудь специальную премию учредить
Вот хоть убейте, Павел,а юмора я тут не улавливаю... Тут не написано ни,что это лучший вариант отделки, ни что он мегаэлитный, а то,что оно изготовленно в Школе ружейного мастерства на ИЖМЕХе так - это школа так называется, а работать там и студенты из художки могут... Где юмор?
Max Hunter
Завсегдатай
- С нами с
- 31/10/12
- Постов
- 1 589
- Оценка
- 113
- Живу в:
- СПб
- Для знакомых
- Макс
- Охочусь с
- 2012
- Оружие
- ТОЗ-34Р,МР-153
- Собака(ки)
- Пока что нету
PavelK,Немного не допонял,над чем смеетесь?Над названием или наз работой на мурке?
Max Hunter
Завсегдатай
- С нами с
- 31/10/12
- Постов
- 1 589
- Оценка
- 113
- Живу в:
- СПб
- Для знакомых
- Макс
- Охочусь с
- 2012
- Оружие
- ТОЗ-34Р,МР-153
- Собака(ки)
- Пока что нету
Не вижу в этом ни чего плохого!
Гес
Завсегдатай
- С нами с
- 12/02/13
- Постов
- 2 521
- Оценка
- 382
- Живу в:
- Колпино
- Для знакомых
- Михаил
- Оружие
- Хатсан Эскорт Гранвуд,ИЖ-К
- Собака(ки)
- "злобный" французский бульдог
Здесь я согласен с Павлом,не надо штамповку так возвеличивать.....Есть у нас умельцы которые могут навести красоту.А не такое вот мультяшество........
PavelK
Заблокирован
- С нами с
- 20/02/10
- Постов
- 5 801
- Оценка
- 817
- Живу в:
- Регион 47
- Для знакомых
- Павел
- Оружие
- бывало всякое
- Собака(ки)
- Без надобности
То есть штамповку примитивного рисунка одним накатом по эргалевой коробке вы считаете равноценной ручной гравировке? Вы же вроде образованный человек?
http://www.tigr.info/gravirovka/
http://www.hunt-dogs.ru/1360
Max Hunter
Завсегдатай
- С нами с
- 31/10/12
- Постов
- 1 589
- Оценка
- 113
- Живу в:
- СПб
- Для знакомых
- Макс
- Охочусь с
- 2012
- Оружие
- ТОЗ-34Р,МР-153
- Собака(ки)
- Пока что нету
Я так не считаю!Вот вы к этим муркам то привязались!
PavelK
Заблокирован
- С нами с
- 20/02/10
- Постов
- 5 801
- Оценка
- 817
- Живу в:
- Регион 47
- Для знакомых
- Павел
- Оружие
- бывало всякое
- Собака(ки)
- Без надобности
Так не важно, как Вы считаете
Важно, как обстоит все на самом деле, что бы людям не впаривали дешевку по цене эксклюзива
Дык хочу приличную в 20-м калибре
Только не какую не мурку, а МР-155
