• Из-за закрытия китайского заведения, где мы раньше втречались, до того, как найдем, что-то подходящее для постоянных встреч, договариваемся о ближайшей встрече, на каждый первый четверг месяца, здесь: Кто в четверг к китайцам???

У кого из какой стали нож.

  • Автор темы Автор темы Ночник
  • Дата начала Дата начала

Какой стали нож мы пользуем? Стали по характеристикам притянул как мог за уши...


  • Всего проголосовало
    301
Недавно разорился на ножик из ZDP-189
Поздравляю !! Но все что было сказано выше вернои проверено ... Нож должен резать ,а не рубить ... :ag:... Просто обратная сторона высокой твердости и стойкости -хрупкость ...

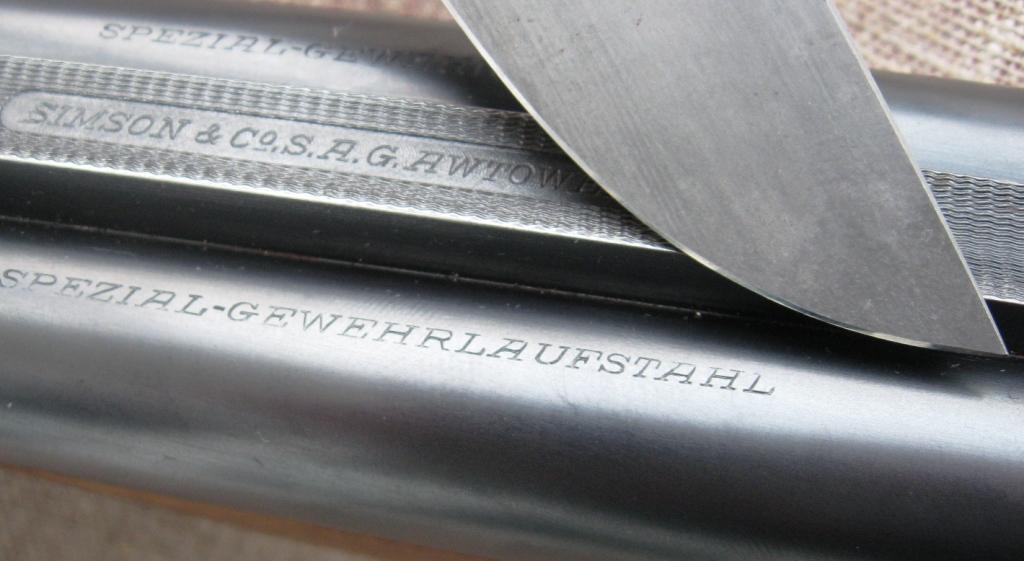

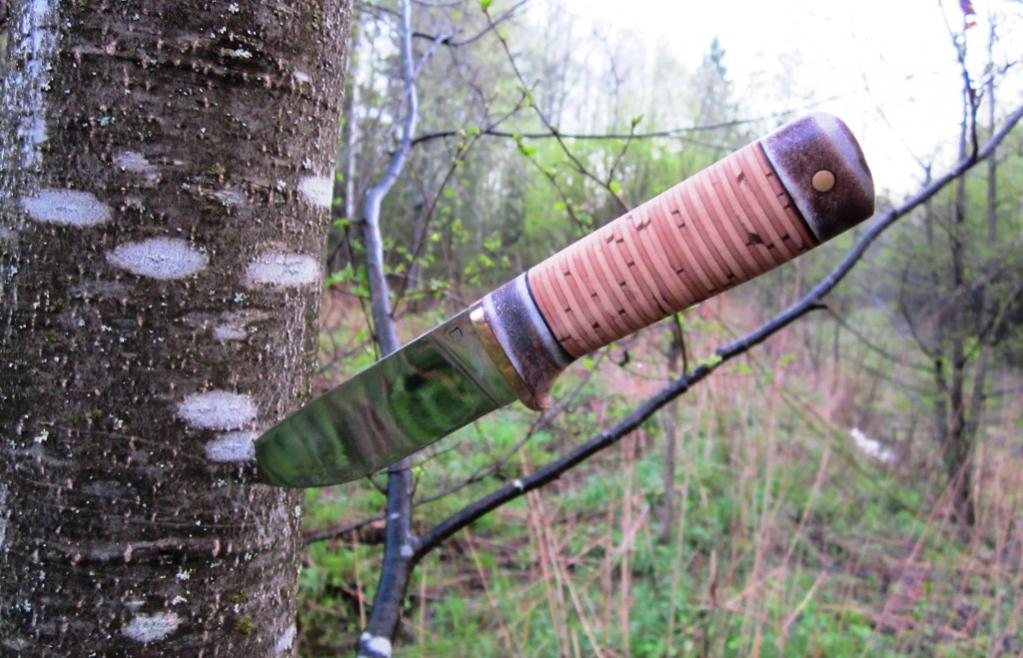

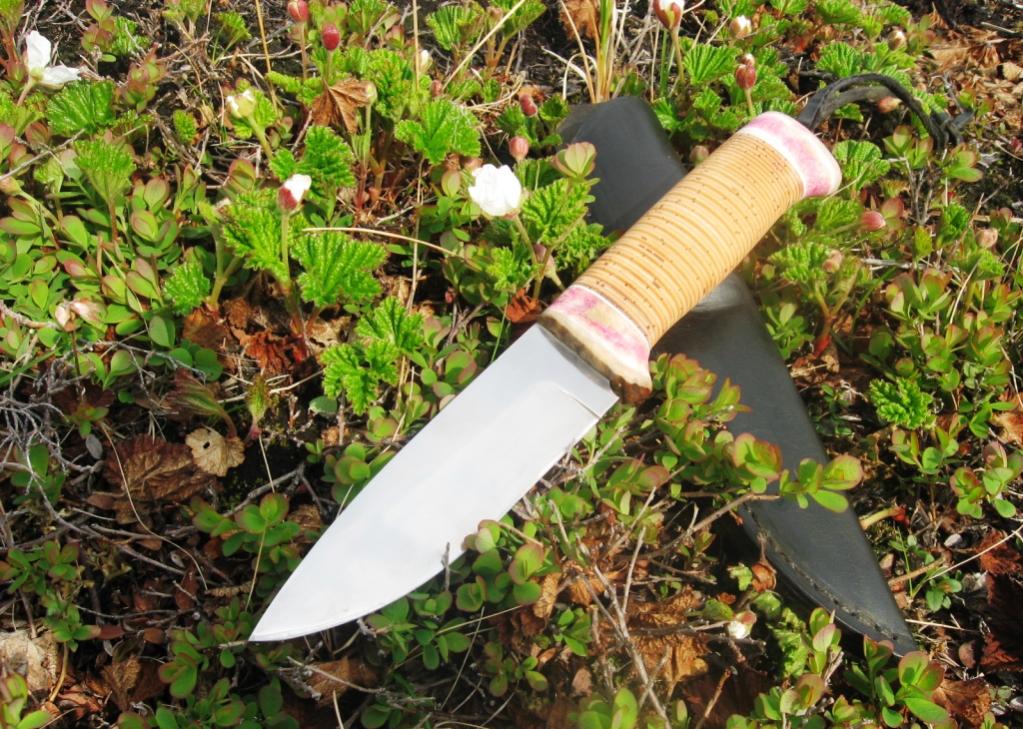

IMG_0105.jpgВ настоящее время лучшее,что было Белер к110,IMG_7589.JPGХ12МФ достойная сталь,самая рабочая-Рессорная 60С2,но в воде темнеетIMG_0093.jpg

нашел в интернете ламинат р 18 плюс нержавейкаЖду когда отправят.выхлопной клапан имею в виде 2х ножей.Они беспорно превоходят аировские.Порошковая сталь в виде ножика от аира не бриткая.

Иногда приходится и рубить, но лучше иметь для этого топор
Серега ,да можно рубить и ножами из очень "крепких" и достаточно "хрупких сталей" , вопрос в том что ... Дерево легко , кости и камни ??? ....:ag:...Сомневаюсь ... Разобрать кого угодно можно и без того чтобы нож насиловать ...суставы и сухожилия всегда присутствуют ...ведь все вертится ...Если бы кости были без "шарниров" никто бы шага сделать не смог ...Так как кости не сильно гибкие ...

Серега ,да можно рубить и ножами из очень "крепких" и достаточно "хрупких сталей" , вопрос в том что ... Дерево легко , кости и камни ???
Толя, я ж не категорически против, Я за разумное использование любого инструмента. Как говорил мой отец - в каждом деле нужен ум! Сам марала разделываю небольшим ножом полностью и без топора, а уж про косулю и не говорю. Видел много идиотов буквально издевающихся над ножами и считающих что поступают правильно, притом что правильно заточить нож умеют буквально единицы...Это обращение в основном к начинающим пользователям.

Голосовал за Другое.
Кронидур 30 забыли внести. Очень удобная сталь, причем не питингует и правится легко.
ЗЫ Если уже упоминали, звиняйте. :ah:

Вот у Вас на форуме нашел:
Как то не складывается обсуждение... Может на мой выбор лучшей стали на охотнож кто возразит?
Cronidur 30
Не самая из долгодержащих заточку, но при твердости в 59-61 HRC правится на коленке и имеет огромный запас прочности. Рез на уровне хорошей углеродки, но полностью нержавейка. Сталь импортная, т.е. состав проката постоянен - количества брака от хорошего производителя практически нулевое.
Нож для тех, кто в поле надолго. Для тех, у кого зима дОлгая. Кто работает в сырости. Единственный минус - дорогая, хотя бы относительно украинской ДИ113.

С год назад наверное тема была. Кронидур не так дорог, как принято считать. Сейчас попробую дать ссылку на подробное описание стали, которое дал человек, действительно разбирается.

ЗЫ Вот только не знаю, пропустят ли правила форума. Попробую как цитата вставить.

--- Добор поста---

Впечатления по стали Cronidur 30

На самом деле, счет нержавейкам (коррозионно стойким сталям), использующимся в ножестроении идет на многие десятки, если не на сотни.
У каждой из них есть свои достоинства и недостатки, поклонники и ненавистники. Поскольку всем нужна разная комбинация свойств... А многие вообще признают только углеродку, потому что нержавейка "не режет"...

вот, полку нержавеек прибыло.

Cronidur 30
Это азотсодержащая коррозионно-стойкая сталь мартенситного класса, разработана Энергитехник Эссен ГмбХ для деталей ответственного назначения и инструментальной промышленности. Основное применение - прецеззионные подшипники и детали топливной аппаратуры. Ходят слухи, что подшипники из нее ходят в 5-10 раз дольше чем из 95Х18Ш.

Посмотреть подробнее можно здесь Там же есть и русский даташит, правда не очень корректно переведенный, но пользоваться можно.
Видимо, сталь заэвтектоидная, углерод и азот по верхнему пределу суммарно 0,7-0,72) без образования ледебурита. Производитель обещает исключительно высокую коррозионную стойкость для сталей подобного класса. Можно обрабатывать как на первичную, так, и, преимущественно, на вторичную твердость.

Железка в чем то похожа на Альберт-Дювалевскую XT15N, которую использует для некоторых моделей Бокер.

Года 2 назад некоторые немецкие мастера начали делать из нее ножи и отзывались более чем благосклонно. Насколько я знаю, у нас с ней ограниченно работали Прокопенков и Шокуров.
Теперь собственно о своих впечатлениях.

Железка пришла с паспортом на конкретный лист - мелочь, а приятно.
Сначала пробовал обработать на максимальную твердость (сейчас нет возможности полноценной криообработки) - результат меня не удовлетворил - твердость не более 58, кромка мнется - видимо, при отпуске 475С остаточный аустенит превращается в весьма небольшой степени. Будет крио - попробуем получить 61+.

Соответственно, пришлось корректировать режим ТО. Немного модифицировал стандартный, попробовал - ПОЛУЧИЛОСЬ.
Результирующая твердость - 60+ (на единичку - полторы выше чем при стандартной обработке), железка с радостью и хрустом грызет стекло. При этом сталь пластична, разрушается с заметной пластической деформацией, кромка проходит тест прокатки по стержню. Единственно, при очень тонких спусках лучше оставлять 0.2+ мм на кромке, если в 0 то кромка мнется на твердом дереве, при финском строе клинка можно сводить практически в ноль. Железка рубит рог без повреждений (при разумной геометрии), по железу - мнется.

Режет агрессивно (у меня лучший результат получился на среднезернистой керамике), причем, это пожалуй первая нержавейка, котрая режет как приличная (не эксклюзивная) углеродка - я об ощущениях от реза, многие меня поймут. Точится легко. Оставлял в тряпке, смоченной соленой водой на 3 дня - без изменений.

На всякий случай обработал еще партию - результат стабилен, что не может не радовать.
В итоге - достаточно интересный материал, хорошая комбинация прочности, пластичности, режущих свойств и коррозионной стойкости. Может быть будет интересна тем, кто до сих пор выбирал углеродку.



(с) Алан Баликоев

Работают с этой сталью многие известные производители: СЛОНы, Волчий Век, сам Алан (фирма у него прочитать название не могу, на английском), Василий Козлов, Уральские парни UralEDC.
Долго перечислять. Цены от 5,5 до 10 тыс. И дороже - тут уж от имени мастера зависит. Ссылок не смогу дать, но названия известные, легко ищутся.
По Питерским специалистам информации не имею, виноват!

Нашел тут сайтик Руссккие ножи Купить ножи Статьи Характеристики стали 95Х18 очень интесно описанны все модели по сталям и производителям вот выписал немного бюджетные варианты по маркам твердости стали и ценам для наших задач , интересно какое ваше мнение меня больше интерисует хрупкость на излом выкрашивание режущей кромки при рубке мелких костей и подверженность металла к потемнению и окислению от окружающей среды (кровь вода влажность)...

Алмазная сталь ........ ХВ-5 ..... 60-64 ....... 4000-5000
Х 12 МФ................................. 60............ 2200-3500
D 2 ....................................... 60.............3500
К 340.................................... 60.............8500
95х18................................... 60............. 2300-3000
65-13.................................... 56............. 2000
65 т...................................... 56..............2000
ШХ-15....................................58..............500-4000 Узбегские Пчаки
9хС .......................................62-65.........7500 ручная ковка , лезвия по 1500
70х16 МФС.............................56.............. 2900-4000
440 С....................................58...............13500
Углеродистый композит........... 62-64.........1800-4000 только лезвия
ELMAX порошковая.................61...............7500
110х18 мшд...........................60...............2800-4000
Р 12М Быстрорез....................67...............8000-9000 толщина 4-5 мм.

интересно какое ваше мнение меня больше интерисует хрупкость на излом выкрашивание режущей кромки при рубке мелких костей и подверженность металла к потемнению и окислению от окружающей среды (кровь вода влажность)...

Я бы выбирал из этих 95х18 всем подходит только подсаживается быстро править часто приходится,440с хотя что-то дороговато для нее,Елмакс но твердость поменьше 59-60, и очень неплоха 110х18мшд.

Хотелось бы заточить один раз и не париться на излом конечно испытывать не собираюсь сломать можно все задачи разделка кости не толстые для толстых топорик для своих задач присматриваю из Алмазной Булата 9ХС и Быстрореза , углеродистый компазит такого не знаю ...В энтернете много производителей обещают много а что на деле будет непонятно может кто пользовался услугами отпишитесь или есть какой магазин в Питере с большим выбором хочется в руках посмотреть что бы был удобен а то закажешь а потом валятся будет , ну и пару тестов что бы выдержал со стеклом и стружкой гвоздя а то у меня вроде думал не плохие ножи а ни один тест не прошел...
Вот надыбал несколько фирм самых вроде раскрученных может кто пользовался
Ножи Кузницы Назарова - интернет магазин ножей: ножи из дамасской...
Купить ножи Статьи Характеристики стали 95Х18
Каталог ножей ― Ножевая мастерская Медведь
Жбанова И.Н. - охотничьи ножи из дамасской, булатной, алмазной,...

Последнее редактирование:
имел небольшой ножик От Назарова из Дамаска.Уронил на пол и он как стекло сломался , на изломе видно НЕПРОВАР. Искал ф и о Назарова отправить назад не нашел.

Александр, так мы ,когда ножи с пил делали, раз десять со своего роста об бетон роняли. Если не раскололась, значит пойдет.
У айно одна из тех заготовок. Если метать не будет, долго прослужит.).

Уронил на пол и он как стекло сломался , на изломе видно НЕПРОВАР
Наверно это может и случайность но Дамаске вроде не должно быть такого это в Булате лезвие сварное брак везде бывает если в этом дело должны бы заменить .


когда ножи с пил делали, раз десять со своего роста об бетон роняли. Если не раскололась, значит пойдет.
Наверное еще и от толщины зависит . Вот нашел подходящий экземплярчик.... Охотничьи ножи ....Лезвие 4 мм должно держатся есть там видео можно посмотреть ...
Вообще есть несколько предпочтеней
Шкуросъёмные ножи
Булатные ножи
Есть они там в нескольких испалнениях и Алмазная сталь и х12мф, Дамаск и 9ХС
Причем твердость заявляют почти одинаковаю.
http://russian-knife.ru/netcat_files/138/173/707.JPG
Купить ножи Магазин Русские Ножи Ножи булатные ножи я Булатный...
Нож Овод: сталь дамаск, рукоять бубинга
Вот теперь думаю что примерно мне подойдет...

Последнее редактирование:
Hanter2008, Алексей, вы не ошибаетесь? Булатная сталь вроде литье. С год назад прикупил булатный, щас не знаю кому подарить. Всем хорошь, на двух кабанчиков без правки спокойно , по мясу и сухожилиям, чуть поперек-выкрашивается.

Булатная сталь вроде литье.
Ну да литье и сваривают из нескольких видов стали а дамаск крученый ... вот блин хочется чего то надолго и дамаск тоже не жалуют говорят на морозе лопается ... А у кого брали ...

вот блин хочется чего то надолго
Алексей ,без обид ,если надолго ,то только на стенке любоваться или перед приятелями хвастаться ... А так тупится или садится абсолютно все ...Процесс затягивается ,но результат предсказуем ..:ad:...

Hanter2008, брал на выставке с год назад. Фото в теме выставка весна 2012.

или перед приятелями хвастаться
Ну и это таже , на стенку это слишком шикарно не для музея ...Не хочется что бы во время разделки сломался попалам при боковом усилии и резал хотя бы на несколько раз хватало ...Тут еще может дело в толщине лезвия 2.4 как многие производители делают мне кажется маловато хотя вот Булат вроде как я слышел на излом пластичный но вот с РК наверное как повезет...Быстрорез что такое пила по металлу я представляю много переломал но они были мм 2 а вот ножи делают до 4 мм это уже понадежней понятно что эта не монтажка , к сожелению у меня опыта на охоте с ножем большой твердости небыло самый твердый есть от фуганка рабочий подправляю редко но вроде он меньше 60 ед. во всяком случае стекло не царапает...

Назад
Сверху Снизу
