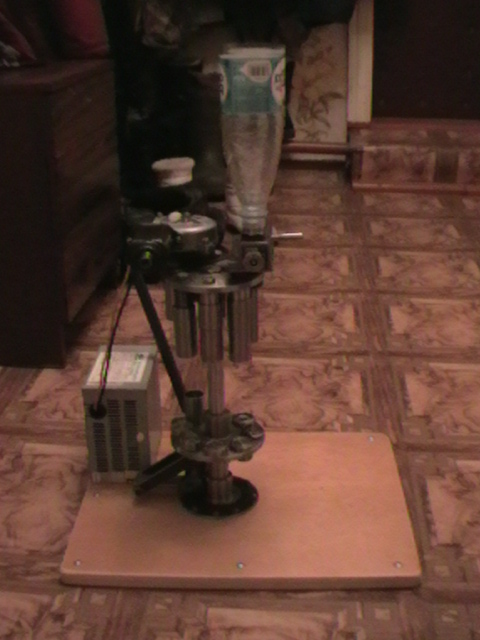

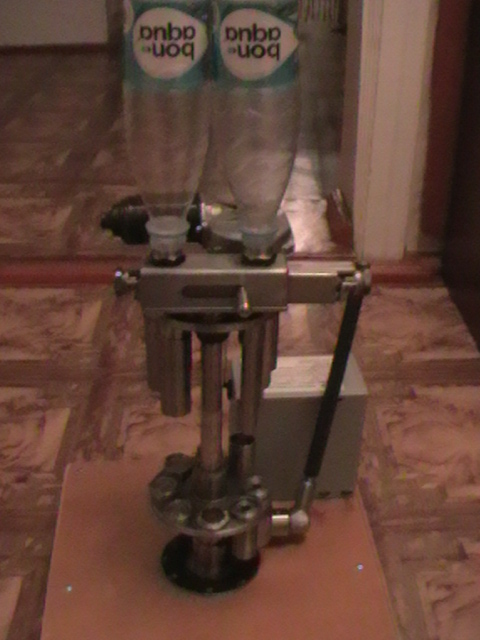

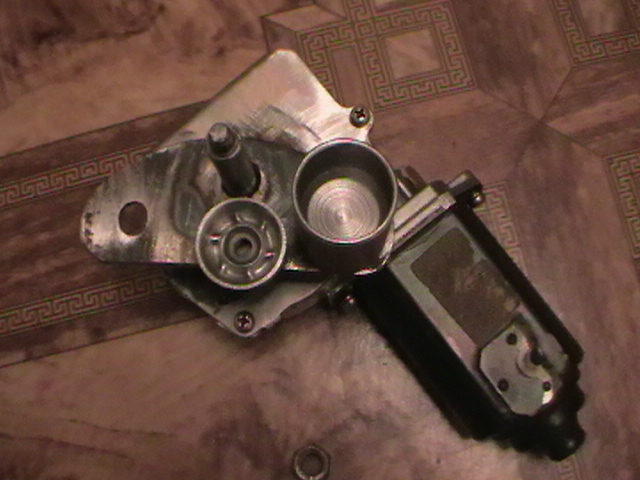

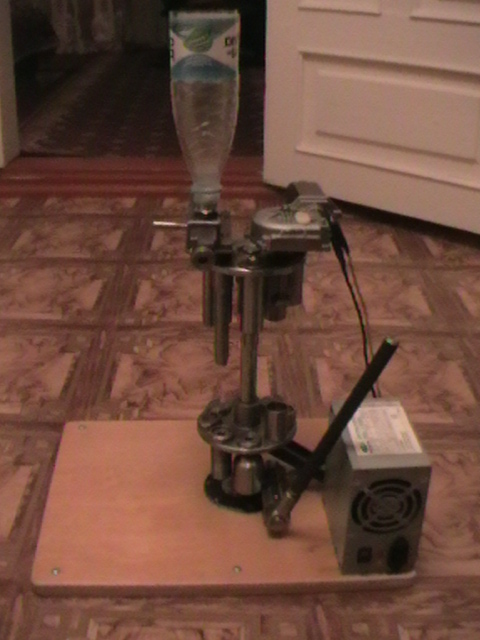

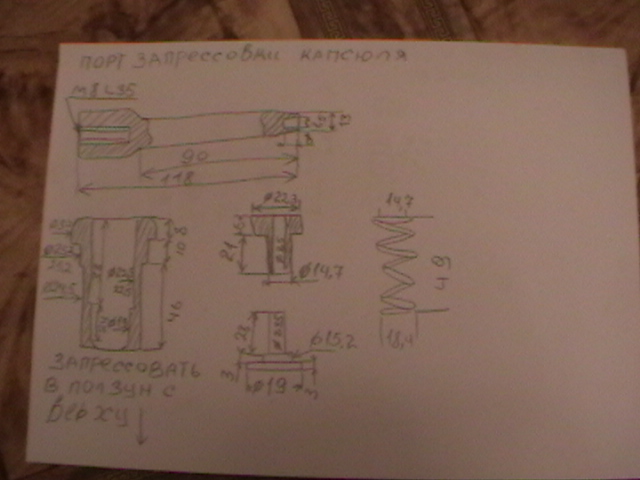

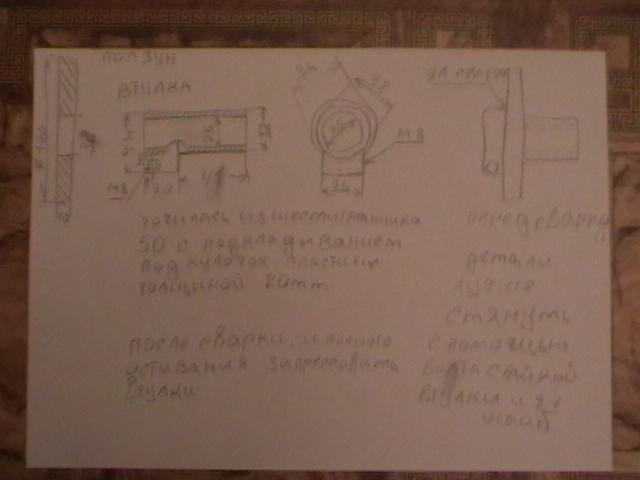

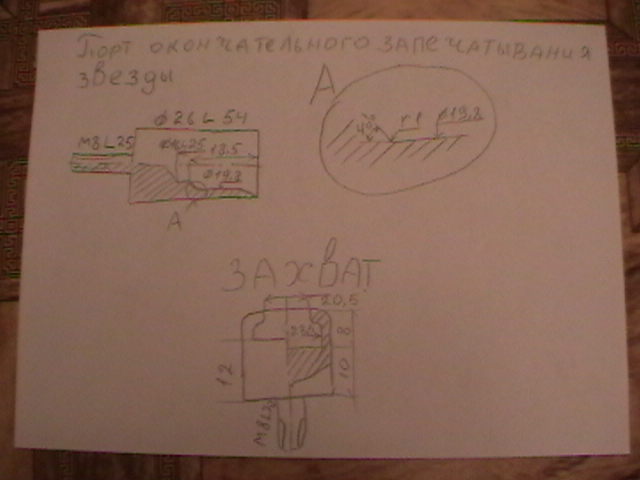

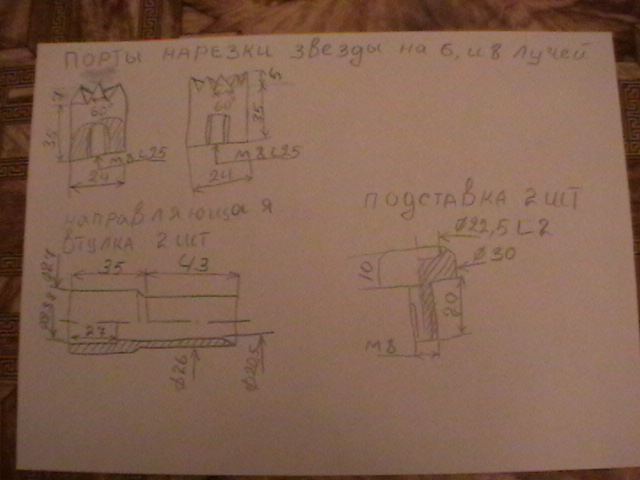

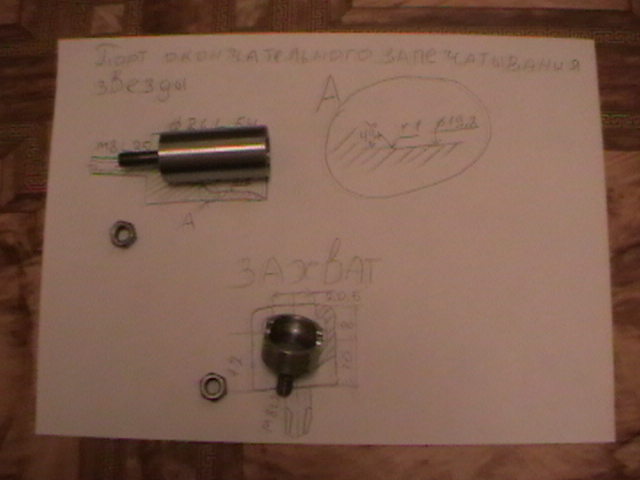

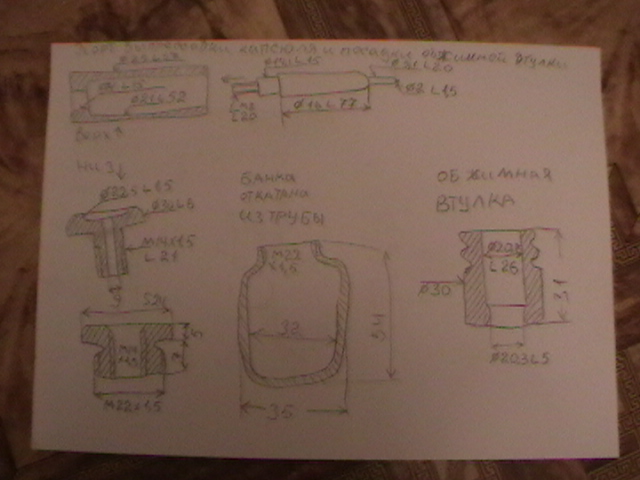

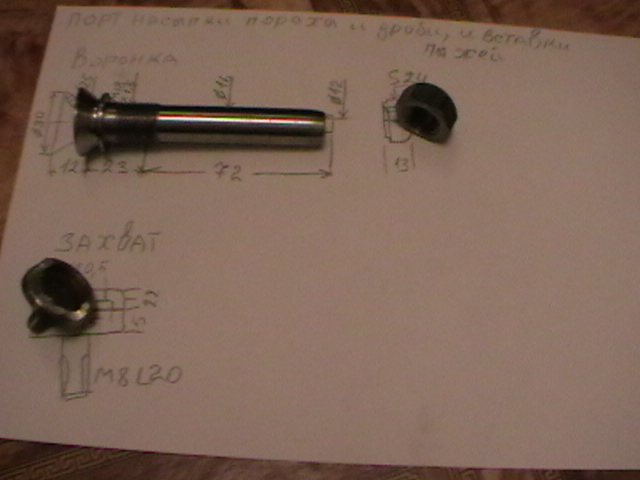

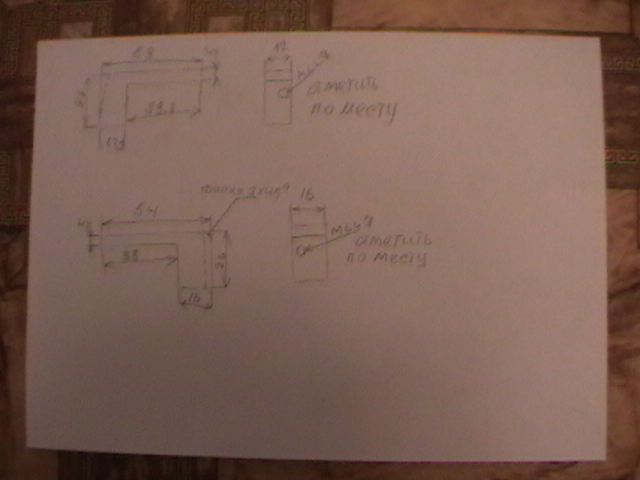

Итак вроде крайнее дополнение. Сама планка-мерка, ее эскизы с размерами, и пояснениями.
,
,
,

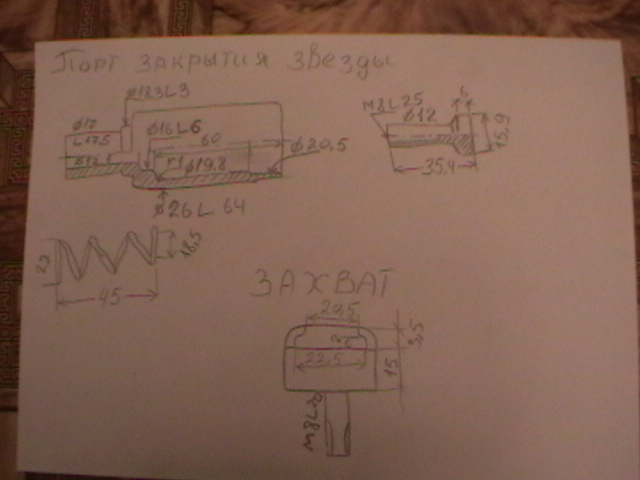

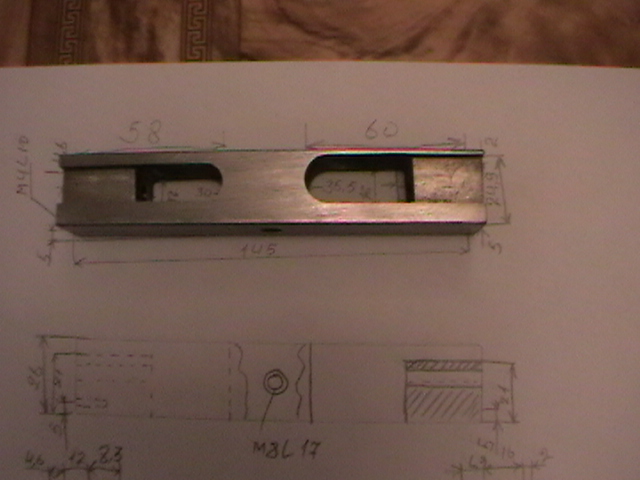

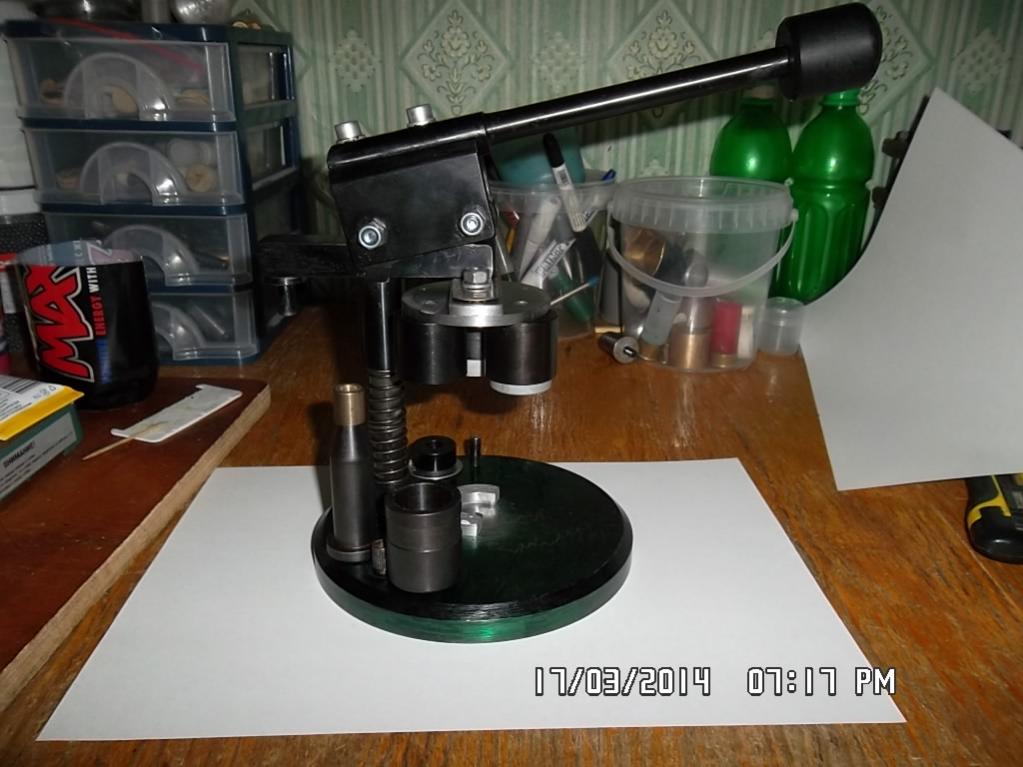

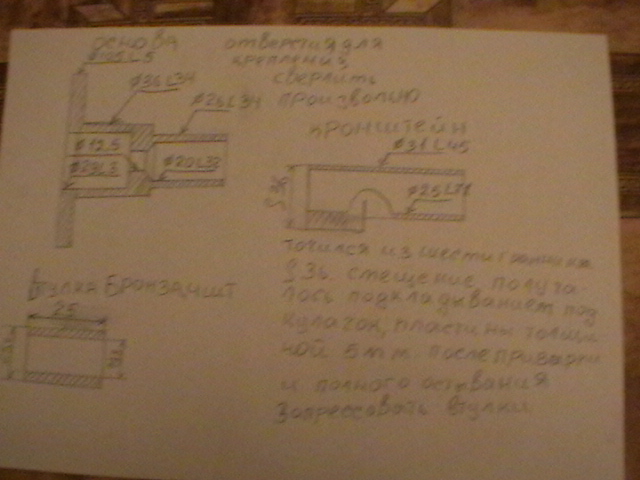

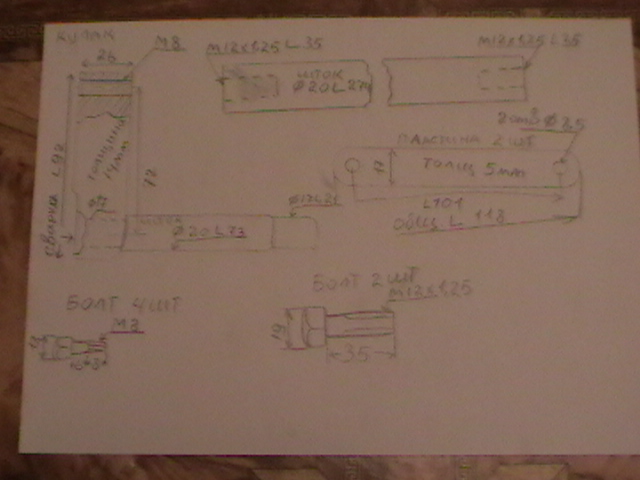

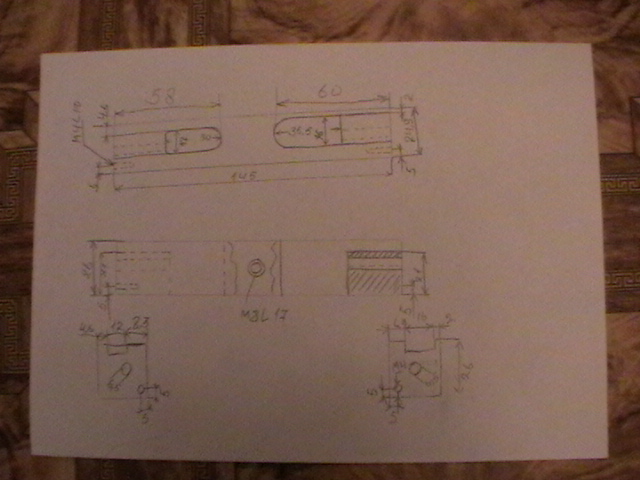

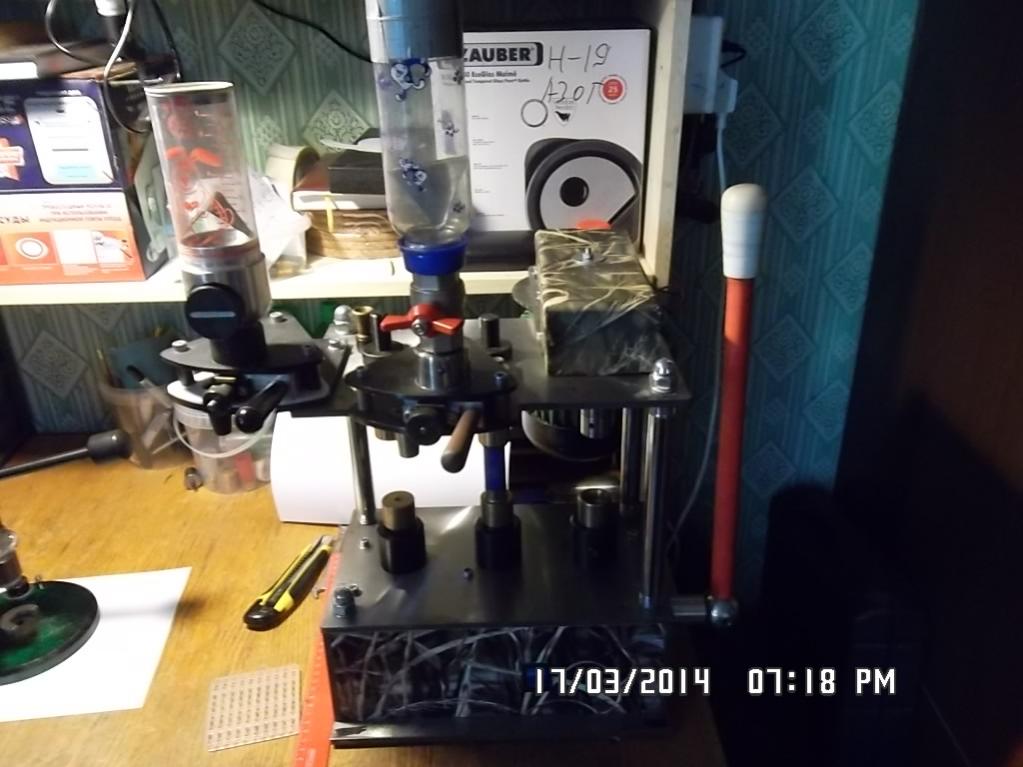

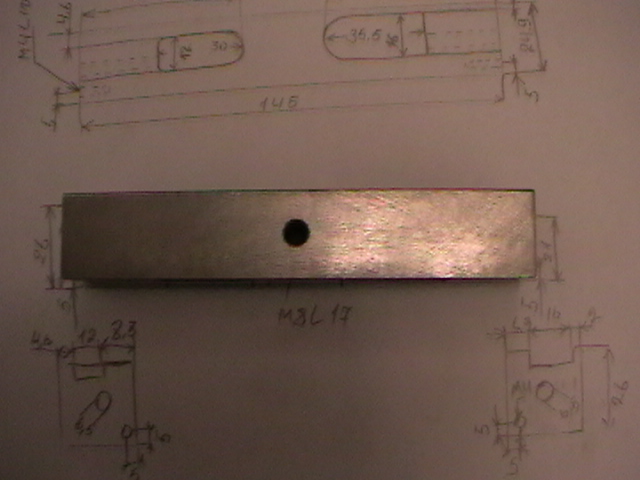

На эту деталь отрезался шестигранник S-36, длинной 145 мм. Делать оторцована в размер, и по центру торца просверлено отверстие D 6,5 мм на глубину 35мм.
Потом эта заготовка обрубается до призмы 145*25,2*26,3мм. потом в ней выбирается сквозной шпон-паз X-16мм С одной стороны и шпон-паз X16мм на h 5ММ до края, , и сквозной шпон-паз на X 12мм, и шпон-паз до края X 12мм H 5 мм.

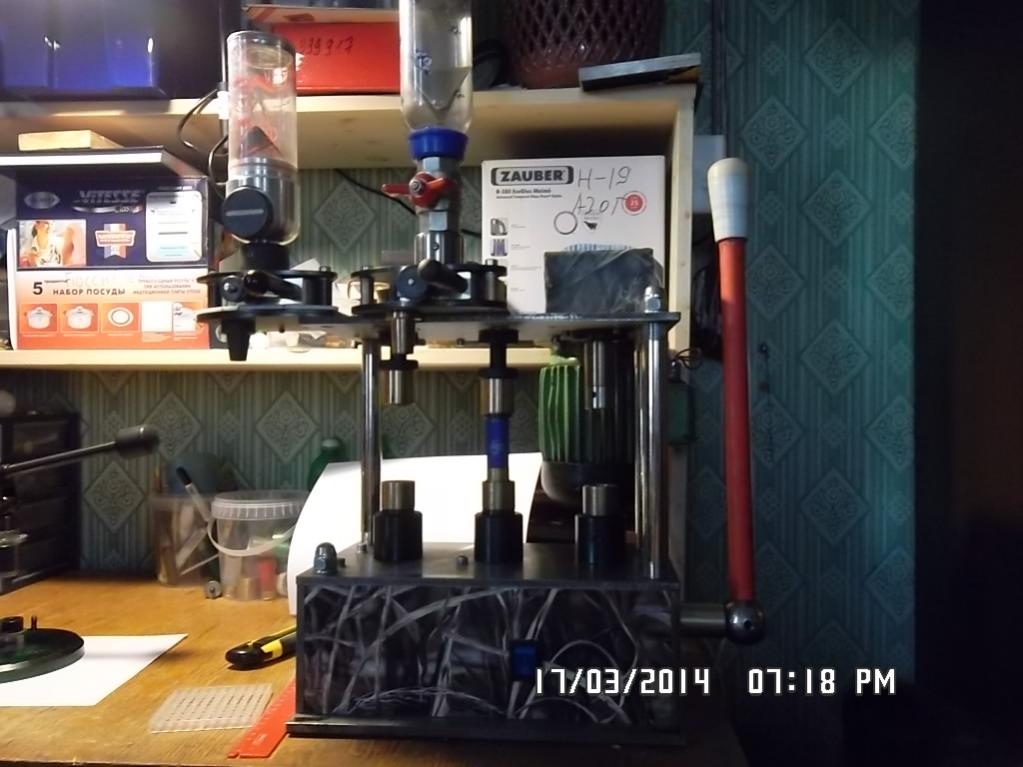

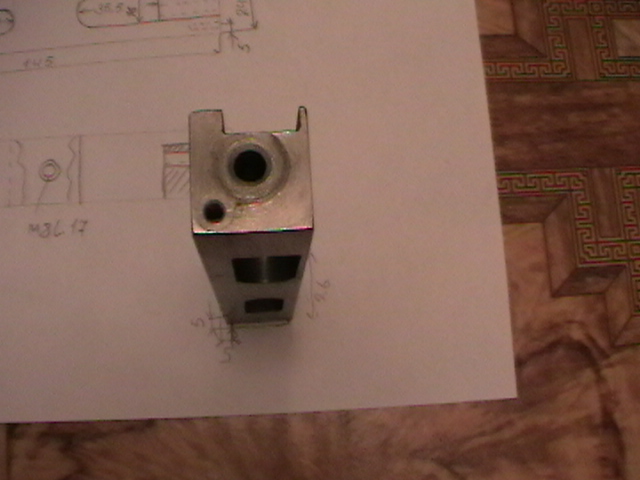

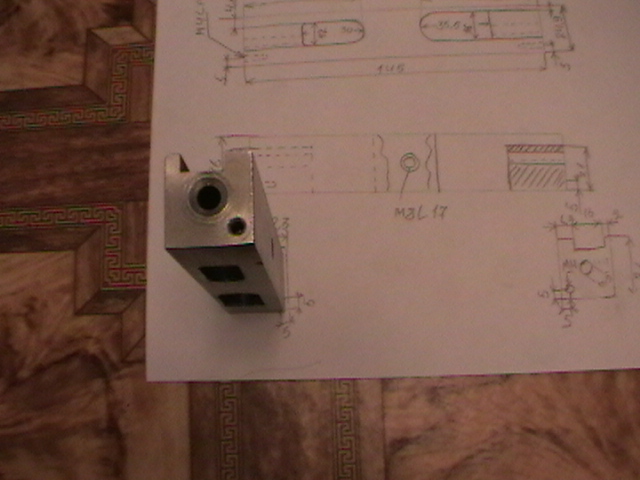

отверстие под рычаг управления сверлится судя по второй фото снизу.
,
,

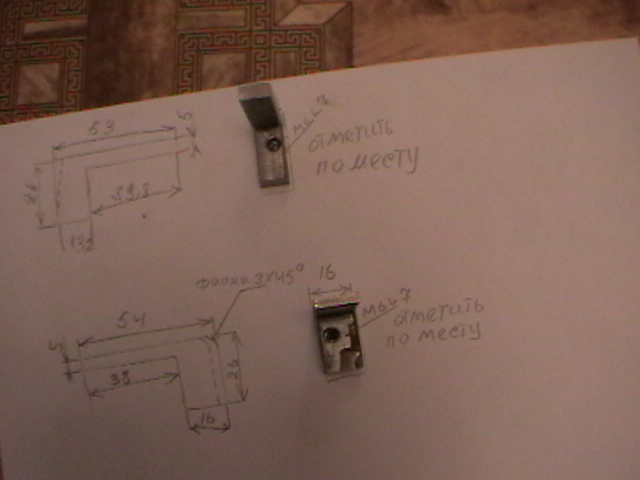

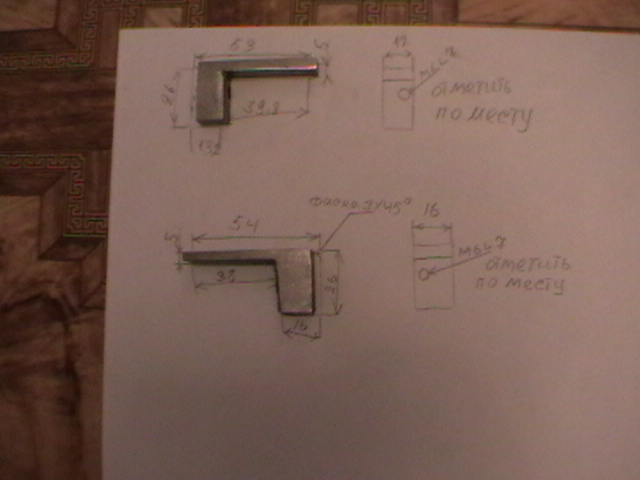

Детали отфрезерованы на вертикальном фрезерном станке, на одной из них виден конкретный брак из-за станка (1973 г/вып.) люфты примерно в 4-4,5мм из-за этого малейшая ошибка в выборе подачи, приводила либо к поломке инструмента, либо в полной выбраковке заготовки. И приходилось все начинать сначала.
,
,

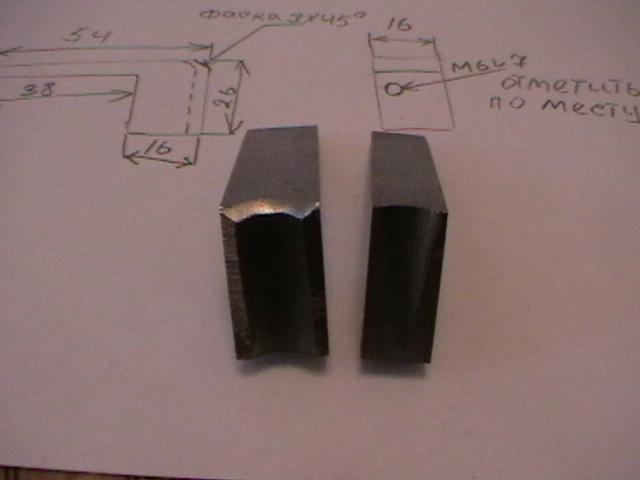

К наибольшему размеру шайб-стопоров приваривалась стальная проволока 3 мм, и загибалась под угол 90*(стрелка). на дробовой задвижке снята фаска со стороны воронки подающей дробь( чтобы лишнюю дробину выталкивала)

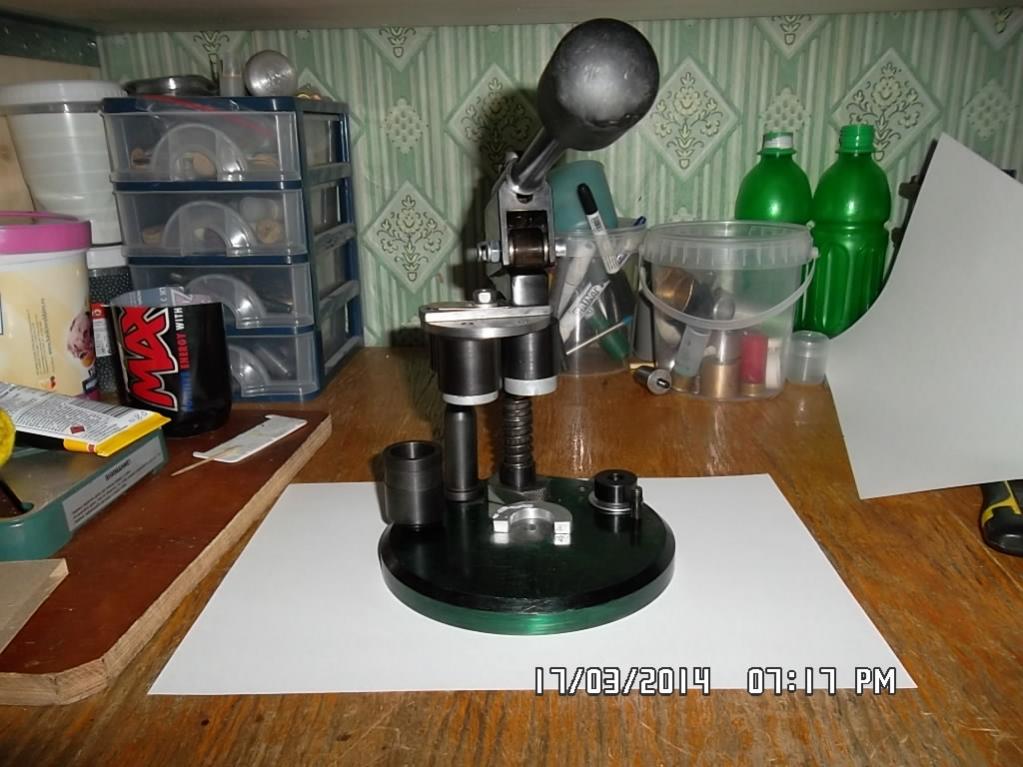

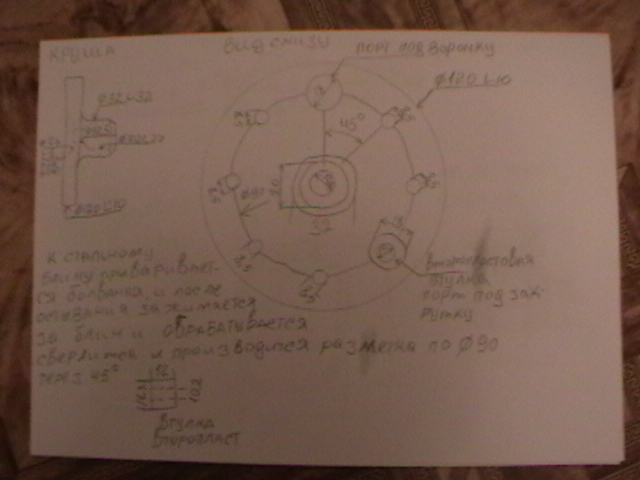

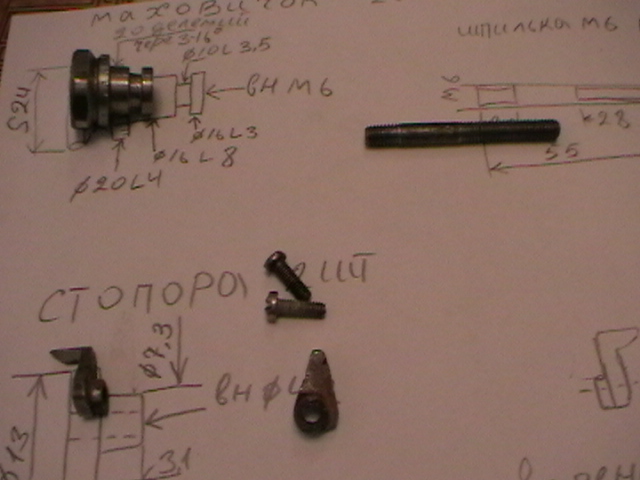

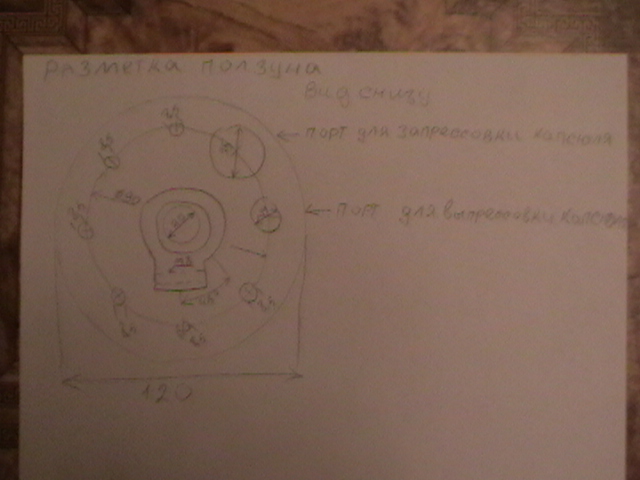

Маховички выточены из шестигранника S24, углы маленько сняты. сквозная резьба М6, со стороны св\амого маховичка засверлено сверлом D 8,5. Разметка яяяяяянониуса производилась на станке 16К20. Там возле патрона есть шкала на 60 делений(6 градусов). По ней и производилась разметка всех деталей на ЭТОМ СТАНКЕ. ОГРОМНОЕ СПАСИБО! ВСЕМ КОМУ ЭТИ НАБРОСКИ В ЧЕМ ТО ПОМОГУТ, БУДУ ТОЛЬКО РАД!
