Итог обсуждения
В январе этого года мы обратились к участникам форумов Guns.ru, Питерский охотник и некоторых других с просьбой обсудить проект Универсального Станка-Пресса для снаряжения охотничьих патронов к гладкоствольному оружию. На обсуждение был представлен опытный образец, выполненный заводом ВЭЛКОНТ.
В ходе обсуждения по замечаниям и предложениям, поступившим от участников форумов, были проведены доработки конструкции, как самого пресса, так и технологической оснастки, необходимой для снаряжения патронов.
Представляется результат эскизного проектирования прессов, получивших общее название "ДУПЛЕТ".
Назначение – прессы для снаряжения патронов к гладкоствольному охотничьему оружию в гильзы длиной от 65 до 89 мм. Калибры 12,16,20,28,410.
Основные характеристики:
Расчетное усилие на штоке - 200 кг,
Ход штока – 55 мм,
Открытая высота – 130 мм,
Вылет штока – 35 мм.
Пресс "ДУПЛЕТ 1"
Пресс "ДУПЛЕТ 1" с одним штоком, внутри которого выполнен шпиндель. Давление на шток передается от рычага реечным механизмом с передаточным числом 1:15. Рычаг может быть установлен под правую или левую руку.
Вращение шпинделя осуществляется через входной шестигранный вал. Входной и выходной валы разобщены (входной вал остается на месте при перемещении реечным механизмом совмещенного штока-шпинделя). В качестве привода вращения может применяться ручная рукоятка, шуруповерт или дрель.
Вес пресса 2 кг.
Габаритные размеры 250х110х150 мм.
Этот пресс заменяет УПС-5 и настольную закрутку и позволяет со сменой инструмента последовательно выполнять необходимые операции снаряжения.
Пресс "ДУПЛЕТ 2"
Пресс "ДУПЛЕТ 2" с двумя штоками, один из которых, со встроенным ограничителем перемещения, предназначен только для создания давления. Второй шток имеет встроенный шпиндель для передачи вращения. Реечный механизм 1:15 обеспечивает синхронное перемещение обоих штоков. В качестве привода вращения может применяться шуруповерт или дрель.
Вес пресса 3 кг.
Габаритные размеры 250х140х160 мм.
Пресс "ДУПЛЕТ 2 ЭД"
В исполнении "ДУПЛЕТ 2 ЭД" привод вращения - стационарный асинхронный малошумный однофазный конденсаторный электродвигатель мощностью на валу 120 вт. Выходная скорость на шпинделе 500 - 600 об/мин обеспечивается ременной передачей. Уровень звука в пределах 50 дб.
Вес пресса 6 кг.
Операции, выполняемые на прессах "ДУПЛЕТ":
- калибровка юбки гильзы,
- декапсюляция,
- калибровка капсюльного гнезда,
- капсюляция,
- правка дульца б/у гильзы,
- обрезка гильзы,
- снятие внутренней фаски на дульце гильзы,

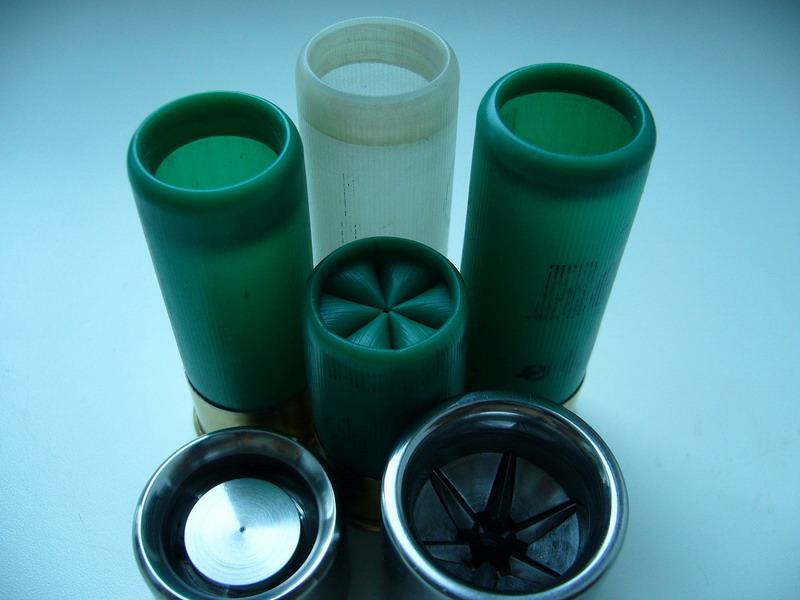

- закрытие дульца гильзы "звездочкой",
- закатка дульца гильзы.
На прессе "ДУПЛЕТ 2" можно устанавливать сразу два инструмента для сборки патрона. Пресс "ДУПЛЕТ 2 ЭД" позволяет дополнительно:
- с установкой на пресс дозатора (например "Военохот") выполнять операцию засыпки пороха с повышенной точностью за счет вибрационного воздействия на дозатор работающего электродвигателя.
- устанавливать сверлильный патрон.
С прессами "ДУПЛЕТ" можно использовать штатный набор оснастки к УПС-5 и закрутке "Военохот" с присоединительной резьбой М8, а так же набор матриц для УПС завода "ВЭЛКОНТ" всех модификаций. Разработаны также специальные приспособления к прессам "ДУПЛЕТ" в калибрах 12,16,20:
- специальный комплект матриц для "звездочки" модификации 5 из цинкового сплава (шалашик, подрубочная, формовочная матрицы, матрица для формовки радиуса бортика "звездочки", столбик измерения свободной части гильзы, регулируемая опорная втулка гильзы),
- матрицы для закрутки латунные, дробовая и пулевая, кал. 12,
- приспособление для калибровки основания гильз и удаления капсюля (возможно одновременное или раздельное выполнение операций),
- опора для гильз,
- капсюлятор,
- калибратор капсюльного гнезда (для диаметров 5,6 мм и 6,0 мм),
- "доктор" для правки дульца б/у гильз в комплекте с шеллхолдером,
- нож для обрезки гильз по высоте,
- зенкер для выполнения внутренней фаски в гильзе,
- пыжерез с двумя коническими образующими,
- кронштейн для крепления дозатора пороха "Военохот",
- навойник динамометрический калибра 12 с усилием 2 -10 кг,
- подкалиберные вкладыши в гильзу (16,20,28,410) под навойник 12 кал,
- верхний пуансон, (входит в базовый комплект прессов),
- установочная конусная чашка (входит в базовый комплект прессов),
- рукоятка ручного привода, (входит в базовый комплект пресса "ДУПЛЕТ 1"),
- установочная прямая чашка, (входит в базовый комплект пресса "ДУПЛЕТ 2"),
- переходник для сверлильного патрона.
Преимущества прессов "ДУПЛЕТ":
- возможность сборки патронов разнообразной конструкции на одном прессе,
- широкий состав выполняемых операций,
- высокая производительность за счет минимальной трудоемкости выполнения каждой операции,
- быстрая смена инструмента, в том числе при переходе на разные калибры гильз.
- эргономичность – работа сидя, удобный ход рычага, перестановка рычага под правую или левую руку и под наиболее удобный угол, приемлемые усилия давления на рычаг.
Завод приступил к изготовлению установочной партии прессов. Внешний вид будет отличаться от представленных на фото, но не принципиально.
С 1 августа 2013г информация о продажах и приеме заявок - на сайте завода ВЭЛКОНТ:
Стартовая цена базового комплекта:
"ДУПЛЕТ 1" – 1500 руб.
"ДУПЛЕТ 2" – 2000 руб.
"ДУПЛЕТ 2 ЭД" – 3500 руб.
Всем форумчанам, принявшим участие в обсуждении, СПАСИБО!

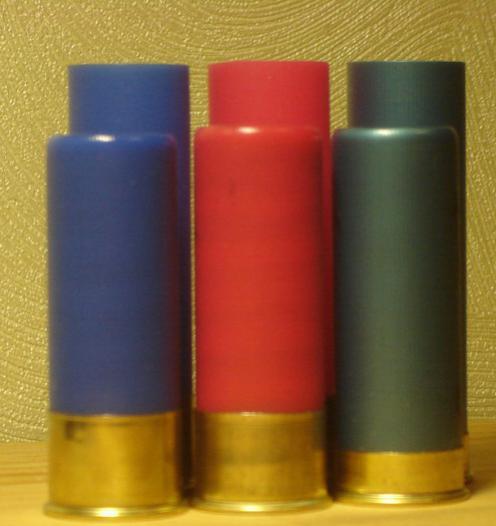

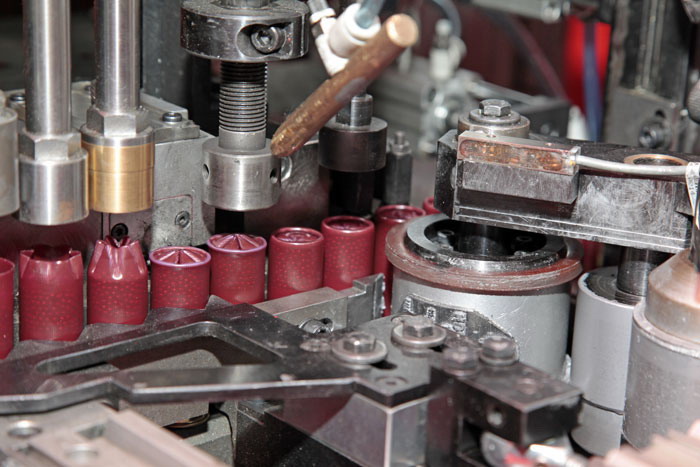

я "завода" в исполнении любителей этого пресса пока не встретил.

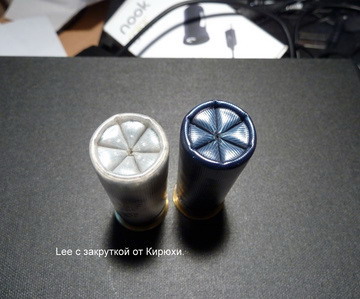

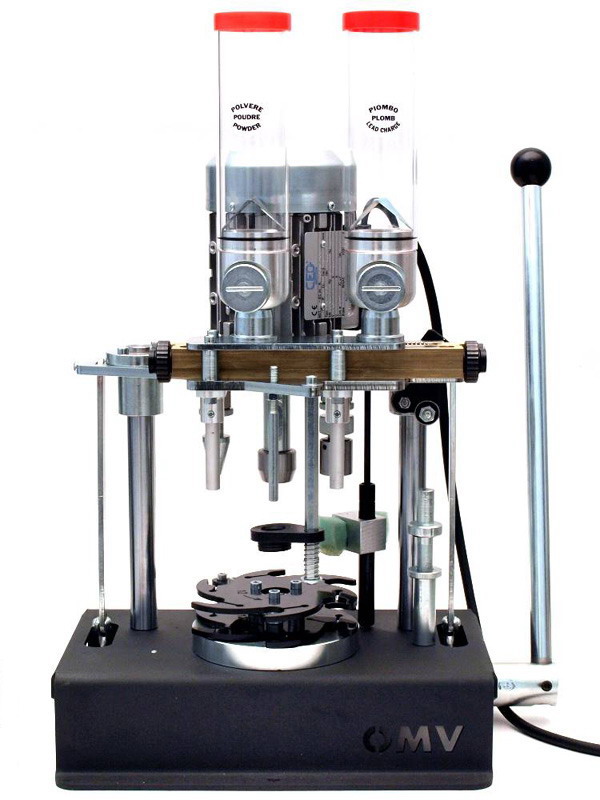

Они, наверное, не знают, что есть такие станки, как Lee с их качеством патрона, а то бы не маялись, бедненькие.

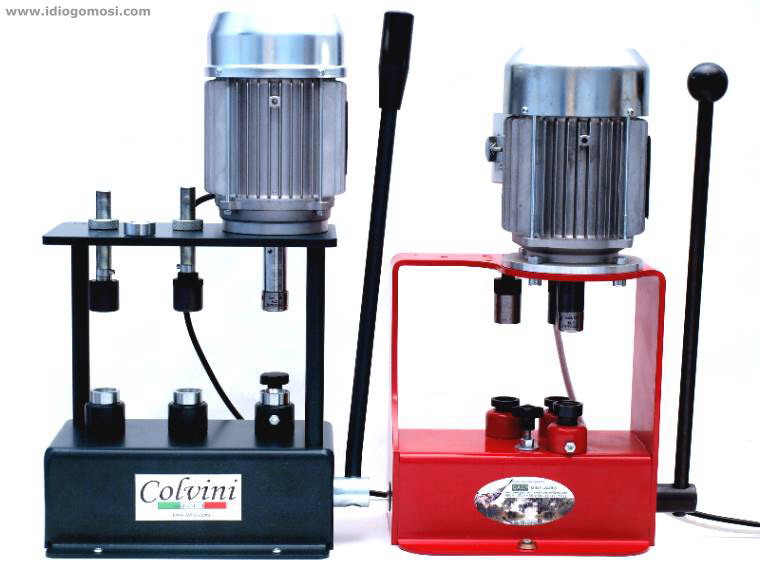

Тоже не хуже Lee. Правда, п/к в б/ушную гильзу не засовывают, это их большущий минус.
