Универсальный станок-пресс ДУПЛЕТ. Обсуждение.

  • Автор темы Автор темы VladimirSh
  • Дата начала Дата начала
Автор темы

VladimirSh

Участник
С нами с
19/03/12
Постов
20
Оценка
3
Живу в:
Кирово-Чепецк
Для знакомых
Владимир
Оружие
ИЖ27, ИЖ94, Fabarm XLR, Blaser, CZ 527
Собака(ки)
Дратхаар Рэд
ДУПЛЕТ - Универсальный станок-пресс для снаряжения патронов. Станок-пресс предназначен для сборки охотничьих патронов к гладкоствольному оружию в гильзах высотой от 65 до 89 мм.

Для обсуждения, замечаний и предложений, которые возможно учесть при подготовке серийного производства, представляется опытный экземпляр пресса для снаряжения патронов. Разработчик - завод ВЭЛКОНТ.
Какую нишу можно поискать для разработки концепции нового станка для снаряжения патронов? Скорей всего надо оттолкнуться от ручных приспособлений, повысив производительность и качество работ и не повысив цену.
- соединить ручной пресс типа УПС-5 и настольную закрутку.При этом преодолеть неудобство в повороте патрона на закрутке в горизонтальное положение. При этом уложиться в объединенную стоимость отдельных приспособлений.
- приложить к этому новый комплект матриц для повышения качества закрытия патрона на уровне матриц GAEP.
- приложить к этому комплект оснастки для расширения перечня операций, выполняемых базовыми приспособлениями.

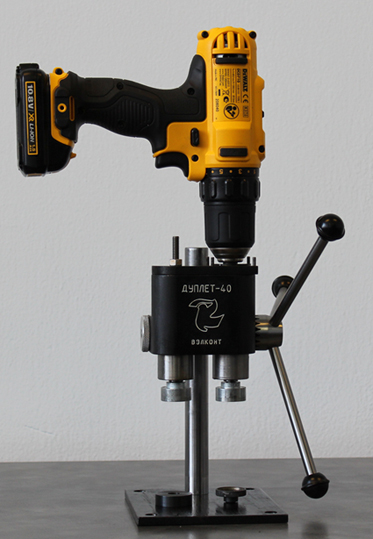

- предоставить возможность присоединения ручного электроинструментадля выполнения операций с вращением.
- сохранить "настольность" станка (без прикручивания к полированным столам) для удобства развертывания-свертывания рабочего места.

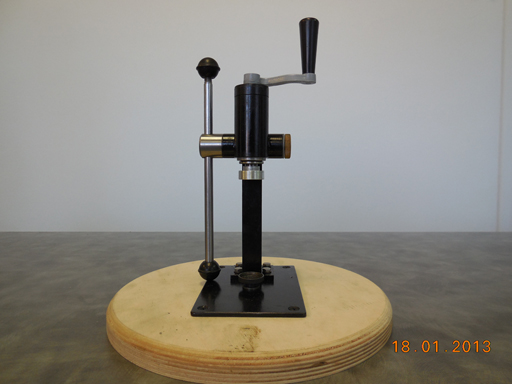

Примерно так:
пресс УСП 1.jpgпресс УСП 11.jpgпресс УСП шур.jpg

Далее:
- повысить производительность операции закрытия"звездочки" путем дублирования штока-шпинделя.
- используя такое разделение упростить перестановку инструмента под шток и под шпиндель.
На этой стадии общая производительность станка, с условием использования отдельных военохотовских дозаторов, должна не сильно отличатся от простых станков LEE, а качество звездочки получить выше.

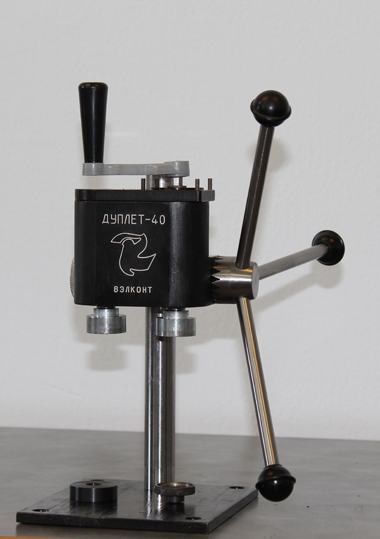

Примерно так:
Дуплет база.jpgДуплет шурупов&#10.jpg
Далее:
- предусмотреть установку стационарного электропривода для освобождения руки сборщика.
- если ставить такой привод, обеспечить бесшумность его работы и получить возможность работы на станке в домашних условиях, в том числе в вечернее время.
На этой стадии производительность работы не должна отличаться от работы с GAEP VS-500, отличаясь большим набором операций и не большей ценой.

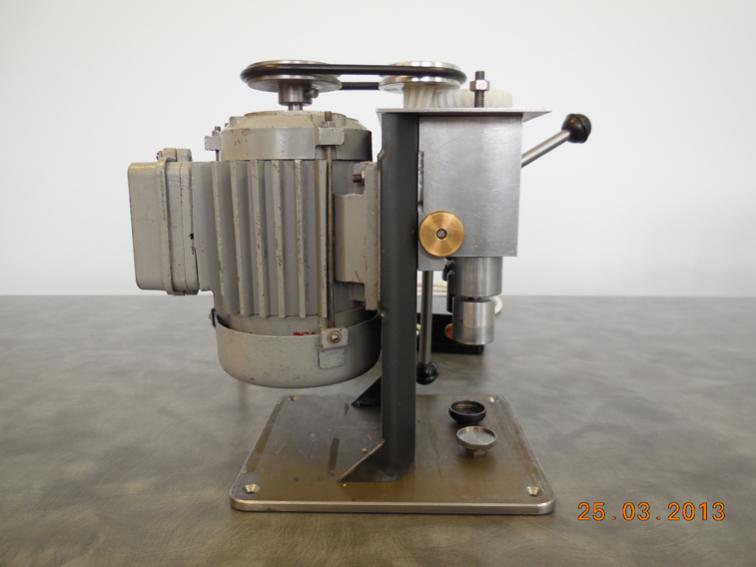

Примерно так:

Дуплет 2 -3.jpgДуплет 2 -5.jpg


Выполняемые операции:
- удаление капсюля,
- запрессовка капсюля,
- калибровка основания гильз,
- правка дульца,
- обрезка гильз по высоте,
- выполнение внутренней фаски в гильзе,
- вырезка пыжей из различных материалов,
- вырезка прокладок из различных материалов,
- формовка выпуклых прокладок
- закрытие дульца гильзы способом "звезда",
- завальцовка дульца гильз.
На видео, снятом с применением предшествующих эскизных вариантов Универсального Станка-Пресса, представлено каким образом выполняются операции на "ДУПЛЕТе".




Для закрытия "звездочки" используются матрицы завода "ВЭЛКОНТ".
Представленный вариант - не окончательный. Конструктивные замечания и предложения приветствуются.

Последнее редактирование:
Ну наконец то наши хоть чего то делать стали в этом направлении!!!! Автору мегариспект! привод на сколькокиловатт? из чего сам станок сделан?

Для охотников - самое то. Для спортсменов - видимо не очень подойдет, т.к. порох и дробь надо будет отвешивать традиционным способом, а при снаряжении большого количества патронов это долго. Ну и от окончательной цены будет зависеть. Кроме того не реализована функция постановки пыжей и ПК в б/у гильзы. Может после правки "корзина" и не нужна будет, но как-то из видео не уловил.

Здорово, но для выполнения одной операции нужно несколько "шалабушек". Да и сами операции напоминают "тетрис".
Вот если бы это упростить - получились бы здорово.

Для охотников - самое то.
Само то это либо УПС-5 + набор матриц для "звездения" от ВЭЛКОНТ +две матрицы для настольной закрутки пулевая плюс дробовая от них же в деньгах это будет: 500+580+260=1340 рублей, либо станок Lee +2 матрицы на закрутку от ВЭЛКОНТА 3000+240=3240 и все более ничего не надо.
Матрицы на закрутку дают конус не хуже матриц от Кирюхи ( владею и теми и другими), а стоят 120 дробовая и 140 пулевая. Лишка выполняет все остальные операции.
Короче пока "ДУПЛЕТ" не впечатлил, хотя радует то, что народ начал думать в этом направлении.

Девайс - не жилец. Он же умеет только выбивать-забивать капсули и и звездить- крутить. Все остальное - рюшки и кружева для наполнения функционала.

Для охотника при потребности патронов 200 - точно не нужен. Денег стоит, а умеет мало.

Ли самое то в нише упрощения заряжания.

Денег стоит, а умеет мало.

Ли самое то в нише упрощения заряжания.
Тоже верно. Думаю если разработчики грамотные то учтут замечания и пожелания. Может быть и появится наконец то российский аналог импортным прессам.

Для охотника при потребности патронов 200 - точно не нужен. Денег стоит, а умеет мало.
А я бы взял за вменяемую цену. Последнее время МЕСа мне не хватает. Часто завальцовываю. А этот агрегат и фаску и гильзу подрезает, и пыжи режет, ну еще цоколь калибрует. Правда на америкосовских прессах калибровка потехнологичней будет.

А я бы взял за вменяемую цену.
Так за вменяемую много кто взял бы. Просто наши разработчики еще не привыкли к мысли, что на рынок нужно выпускать то и за столько, что реально будет продаваться, а не думать, что оно будет продаваться потому, что разработчики так думают.
Честно говоря УПС-50 тот, что на первом видео, мне кажется более удобоваримая штука, чем "ДУПЛЕТ", хотя там ценник тоже нереальный.
Под потребность в 200-250 патронов на сезон для среднего охотника обычного УПСа, + набора матриц для звезды з-да "Вэлконт", плюс настольная закрутка и матрицы к ней от того же завода, более чем достаточно.
Я тут ради хохмы купил набора матриц, честно скажу качество готового патрона порадовало. С учетом цены в 580р. против 2000 у Кирюхи, так и вообще здорово, единственное, что Кирюхины все таки технологичнее (гораздо меньше операций). За вечер накрутил 100 патронов этими матрицами, оченама достойная штука.

Последнее редактирование:
ценник тоже нереальный.
Надо отдавать себе отчет в том, что при наших ценах на металл, металлообработку и пр. и пр. в условиях мелкосерийного производства цена на прибор просто не может быть низкой. Конечно обычный LEE будет обходится дешевле. Поэтому вряд ли "Дуплет" будет широко востребован. Но если выйдет на рынок, обязательно рассмотрю вопрос приобретения. Хотя бы из тех соображений, что патрончики получаются - заглядение. Хоть я и сейчас с уже имеющимся оборудованием получаю не хуже.

О!
Российский ответ итальянским Гепам ,интересно что на выходе получится )))

Надо отдавать себе отчет в том, что при наших ценах на металл, металлообработку и пр. и пр. в условиях мелкосерийного производства цена на прибор просто не может быть низкой.
Так если бы это был станок аналогичный (по функциональности и удобству) сравнимый хотя бы с Лии, но из железяки - купил бы и даже не задумывался.
А так...всё что делает этот станок с легкостью и таким же успехом проделывается на сверлильном станке(сверлим, давим, вальцуем).

Последнее редактирование:
Устройство (то, которое на втором видео) подойдет, как дополнение к прессу LEE, чтобы придать "звезде" оптимальную форму. Но для этого хватит и левого места с креплением под дрель. ИМХО

подойдет, как дополнение к прессу LEE
Подойдет и настольная закрутка с хорошей матрицей (от Кирюхи) На порядок дешевле и не менее сердито:) Вообще вряд ли владельцы даже сингловых прессов в 99,9% будут покупателями. Ну или те, кто планирует купить LEE или МЕС 600. Но я бы купил;)

настольная закрутка с хорошей матрицей (от Кирюхи)
Это и имел в виду, просто не стал писать.
Что же касается настольных закруток, вот не удобно мне на них крутить. И так и эдак приспосабливался, не удобно и все... Но выход придумал. :cool: Примерно как у топикастера, но подешевле в пару раз.

Мертвый проект! Когда гильзу калибровали, подумал что без пол банки с первого раза операцию не сделаешь!
Ценник нереальный! Если бы этот девайс выполнял все операции по снаряжению патрона, и цена упиралась бы в 150-200$, взял бы, для поддержки своих, хотя на кой он мне? Лии с Кирюхиной закруткой за глаза.
Но то, что есть еще думающие головы в этом направлении, очень порадовало!
Конечно проще накинуть пару концов и продать чье-то, чем придумать и сделать самому!
Авторам и конструкторам удачи!!!
