Ищу топографические (растровые) карты...

  • Автор темы Автор темы Guest
  • Дата начала Дата начала

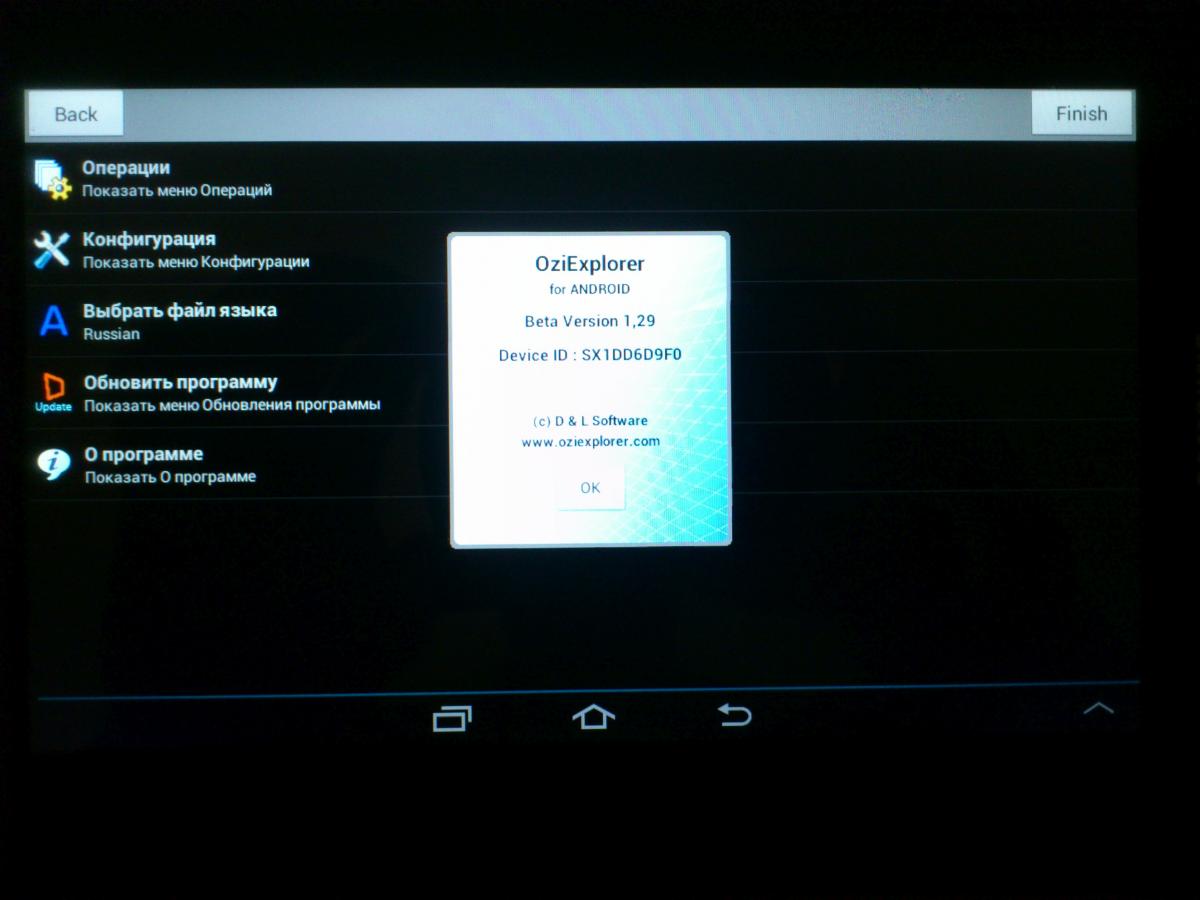

Ozi Explorer v1.29b
Перемещение карты навигации в соответствии с данными GPS приемника.Режим "Курс вверх".Отображение карты в виде перспективы (3D режим).Использование практически любой карты, которая может быть создана в PC версии OziExplorer.Использование утилиты Img2ozf для преобразования карты в OZFX3 формат.Поддержка карт форматов OZF2, OZFX3, ECW, JP2 (JPEG 2000) без конвертации.Поддержка карты форматов PNG, JPG без конвертации (несжатые карты до 20MБ).Автоматическая загрузка следующей карты.Проверка наличия более подробной карты в заданном интервале.Возможность загрузки треков пользователя.Запись точек трека в файл.Создание путевой точки в текущей позиции, нажав экранную кнопку "Create Wp".Многоуровневое масштабирование карты.Отображение позиции в различных форматах.Экранный дисплей скорости, принимая и высоты.Отображение путевых точек на карте.Страница спутников показывает SNR, число спутников и HDOP.+ Еще много особенностей, которые будут добавлены в будущих версиях.
Android 1.5 (проверено работает, но не полностью поддерживается)
Поддерживается Android 1,6 / 2,0 / 2,1 / 2,2 / 3 / 4+ .
Поддерживается портретная и альбомная ориентация экрана.
Поддерживаются все разрешения экрана.



vaterpahk, благодарю за инфу, был не в курсе, что есть Ozi для андроида. Два варианта: 1 - если не хотите заморачиваться, и устраивает то, что карты в JPG могут быть не больше 20 Мб, то оставляете всё как есть. 2 - если есть желание обходиться лишь 2 файлами на каждую отдельную карту, уменьшить объём занимаемый каждой картой на карте памяти и ускорить прорисовку карты на экране, то нужно использовать формат OZFX3 с файлом привязки *.map.
Данный формат можно получить выгружая карту из Сас-Планеты в GEOTIFF с файлом привязки *.map, далее применить утилиту Img2ozf или Ozimapmerge V1.21, вдобавок она позволяет склеивать несколько карт в одну. Ozimapmerge V1.21 и русское руководство к ней можно найти у Владимира в "Пакете программ", ссыль я высылал.

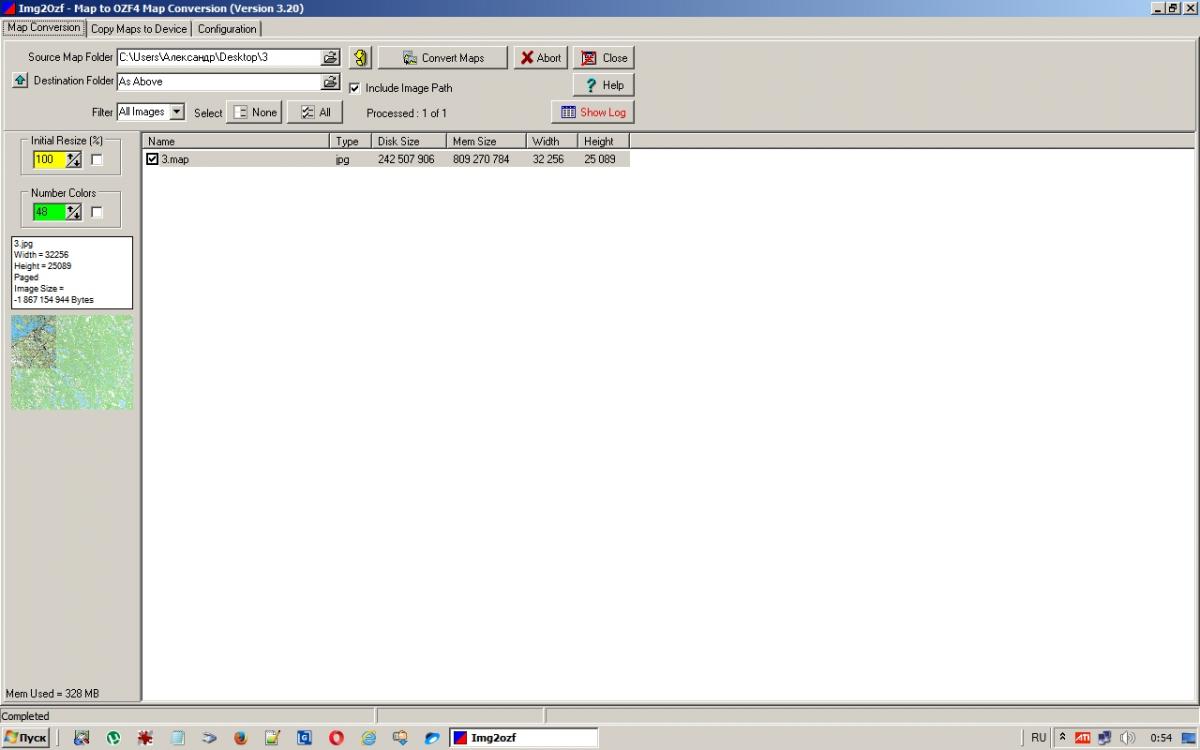

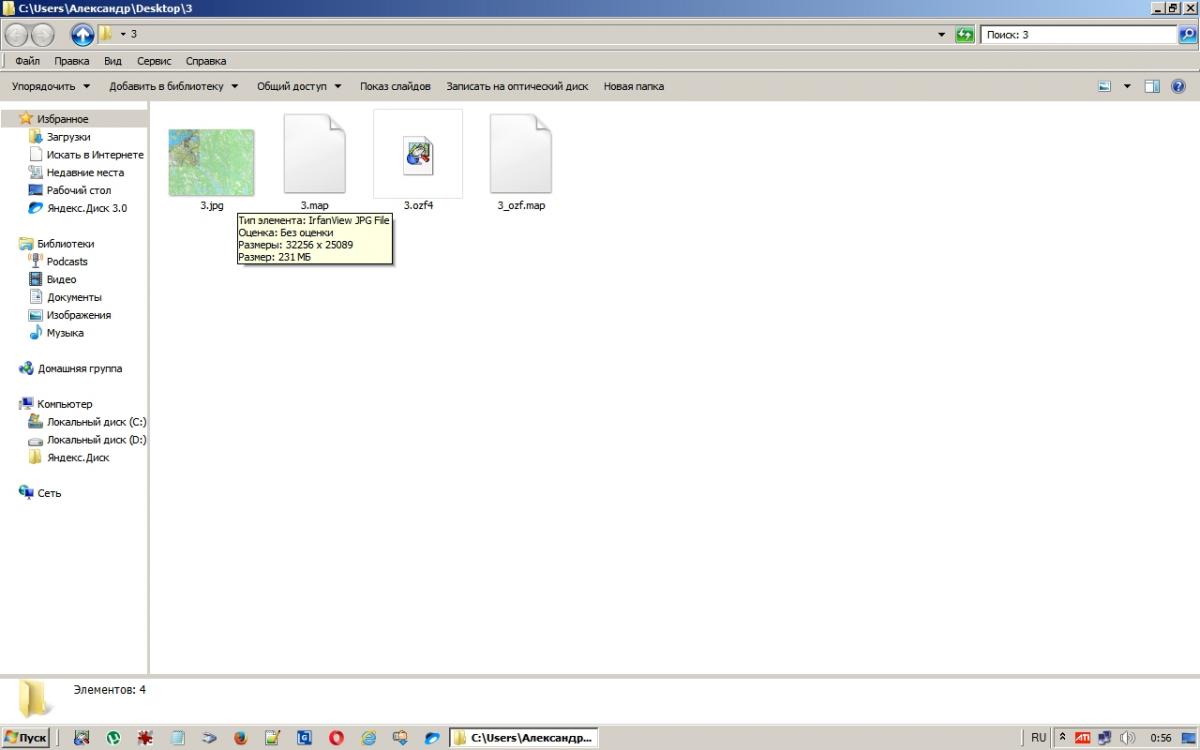

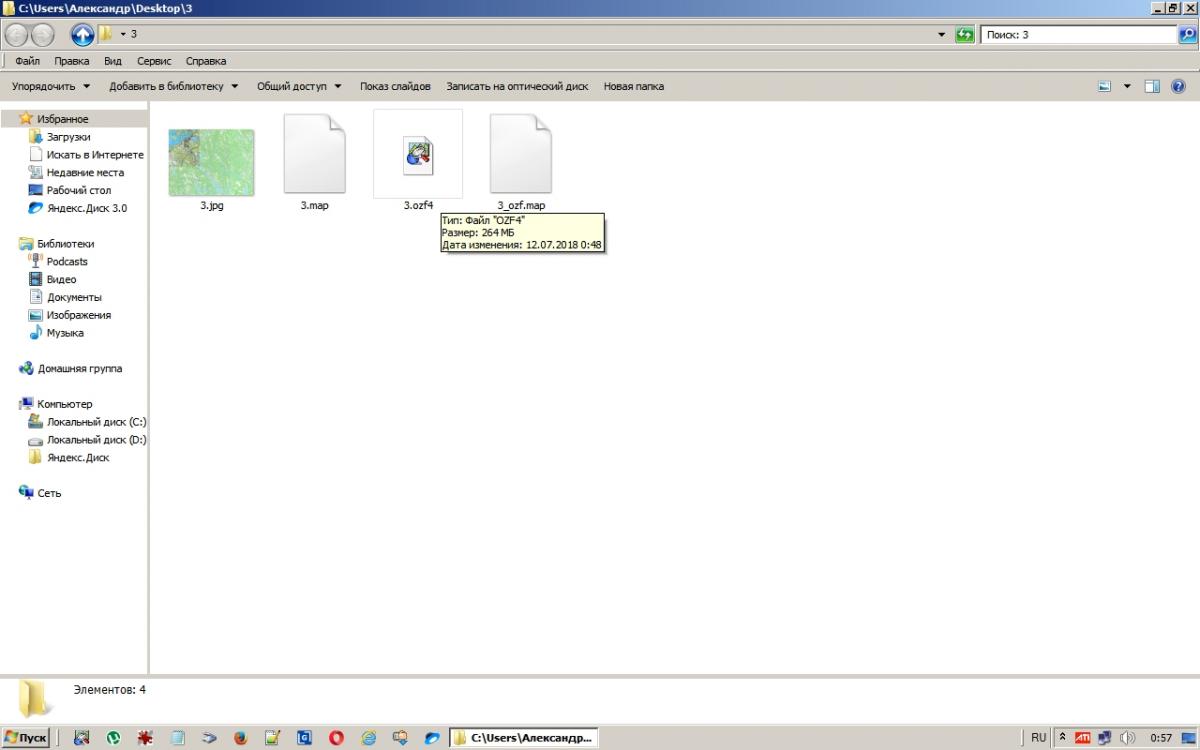

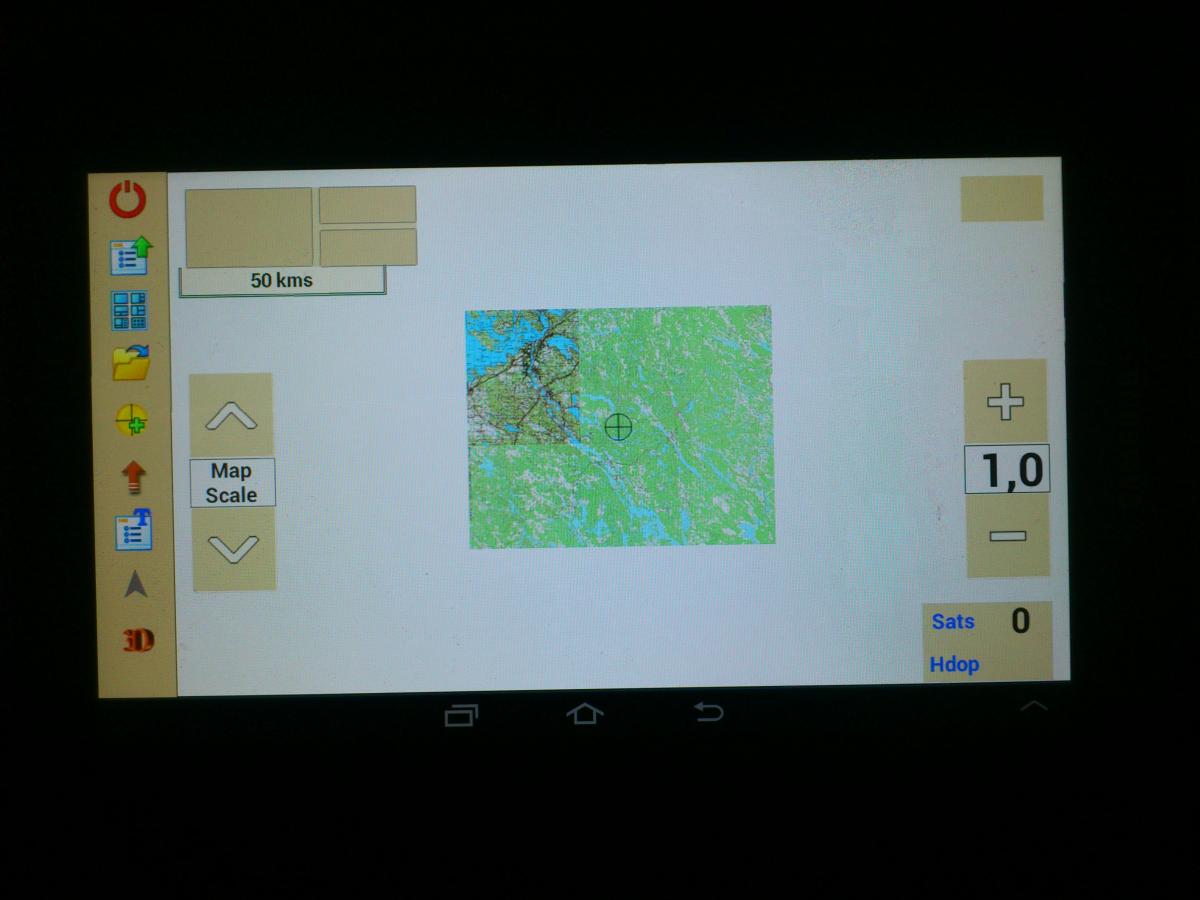

Конвертировал в ozf4, прога нормально открыла весь файл 260мб. В jpg 230мб не загружает.

Ну тогда то, что надо!:ab: Только Джепег вносит свои искажения картинки, потому выгружайте из Сас-Планеты лучше в Геотифф.

Странно, обычно OZFX (индексированный цвет до 256 цветов) получаются по размеру меньше чем JPG (многоцвет 24 бит). ИМХО, можно смело уменьшать количество цветов и увеличивать количество пикселей на метр в настройках выходного файла. Поэкспериментируйте. Растры ГГЦ изначально были в формате PNG (256 цветов).

Последнее редактирование:
увеличивать количество пикселей на метр в настройках выходного файла.
Настройка регулируется только в Ozimapmerge, в Img2ozf её нет. По умолчанию в "большом" Ozi нет датума Google Maps, растры из Сас-Планет в этом датуме нельзя напрямую обрабатывать Ozi утилитами, т.к. будут ошибки из-за разных датумов Google Maps и WGS84.
Провёл эксперимент:

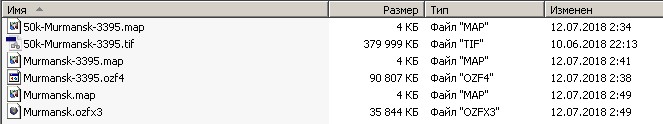

Исходник карта Мурманска и окрестностей, 4 листа 500м ГШ, 371 Мб, непакованный GEOTIFF 24 бит, с файлом привязки. Все настройки утилит по умолчанию, кроме Pixel Scale в Ozimapmerge, его выставил равным 5.
Утилитой Img2ozf получил файл OZF4 размером 88,6 Мб.

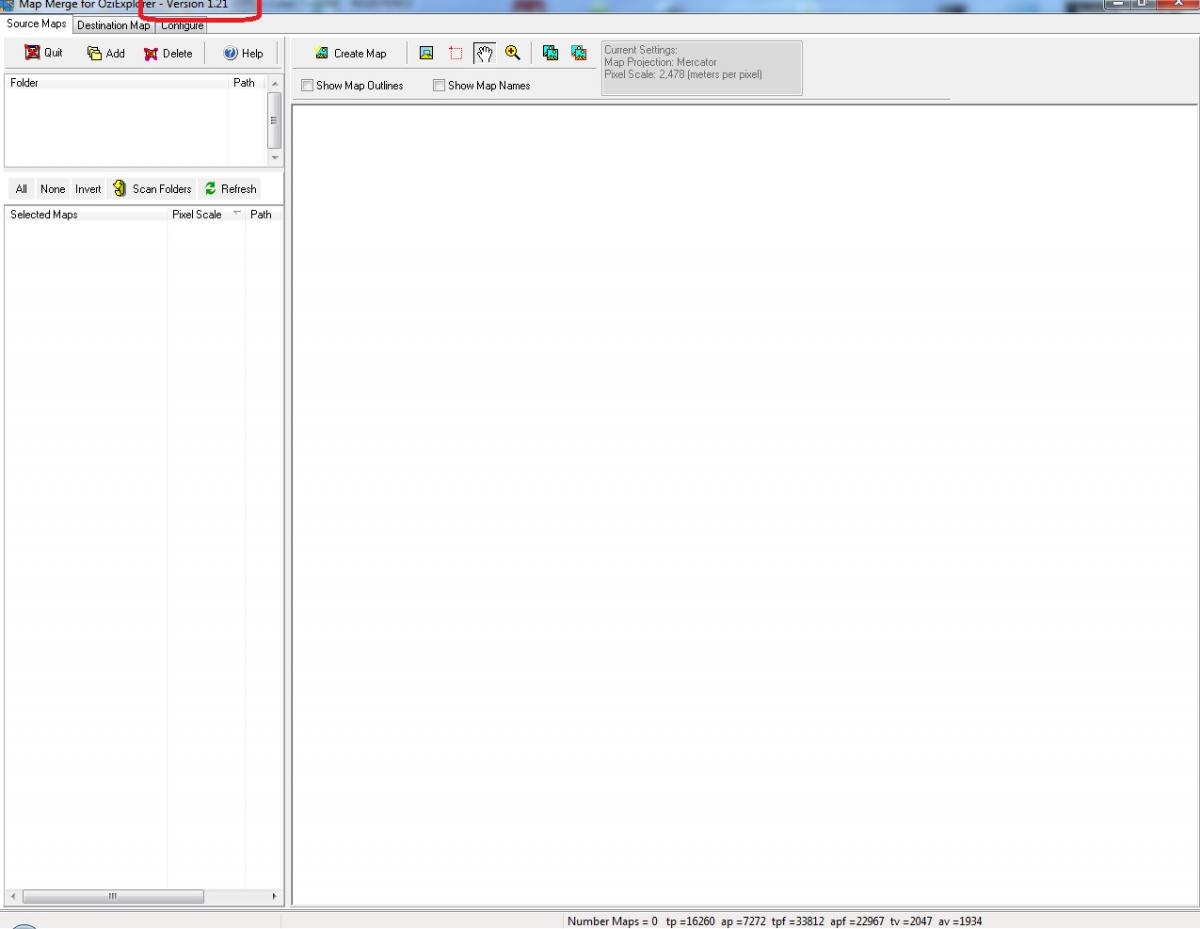

Утилитой Ozimapmerge V1.21 получил файл OZFX3 размер 35 Мб.
Качество картинки на глаз индентичное, а значит мой выбор - однозначно формат OZFX3. Кстати, ни один из них не открылся в Глобал Мэппере ни в версии 17.2.4, ни в версии 19.1... Но не беда, это же "конечный формат".
А вот с попыткой перегнать в формат озика GEOTIFF растра ГГЦ из источника ГосГисЦентр 250 м (*.png) пока облом - утилита Img2ozf вылетела с ошибкой, а утилита Ozimapmerge V1.21 сделала практически черно-белый OZFX3. Вопрос - кривой исходный растр? Но в Глобал Мэппере, в Ozi и в Фотошопе он без проблем открывается. Выложил его здесь (108 Мб):

А где то тут темка насчет ОЗИка была.. Сейчас придет "бабайка" и наругает, за то что не в той теме ОЗИ и САСПланету обсуждаем. Александр Генадьевич, про ОЗИ Андроидный уже все знает, только на фазенде видимо.

Конвертировал в ozf4, прога нормально открыла весь файл 260мб
Всё верно для этой версии Ozi и последних Андроидах. Если всё старенькое лучше безпроблемный ozfx3.


А вот с попыткой перегнать в формат озика GEOTIFF растра ГГЦ из источника ГосГисЦентр 250 м (*.png) пока облом

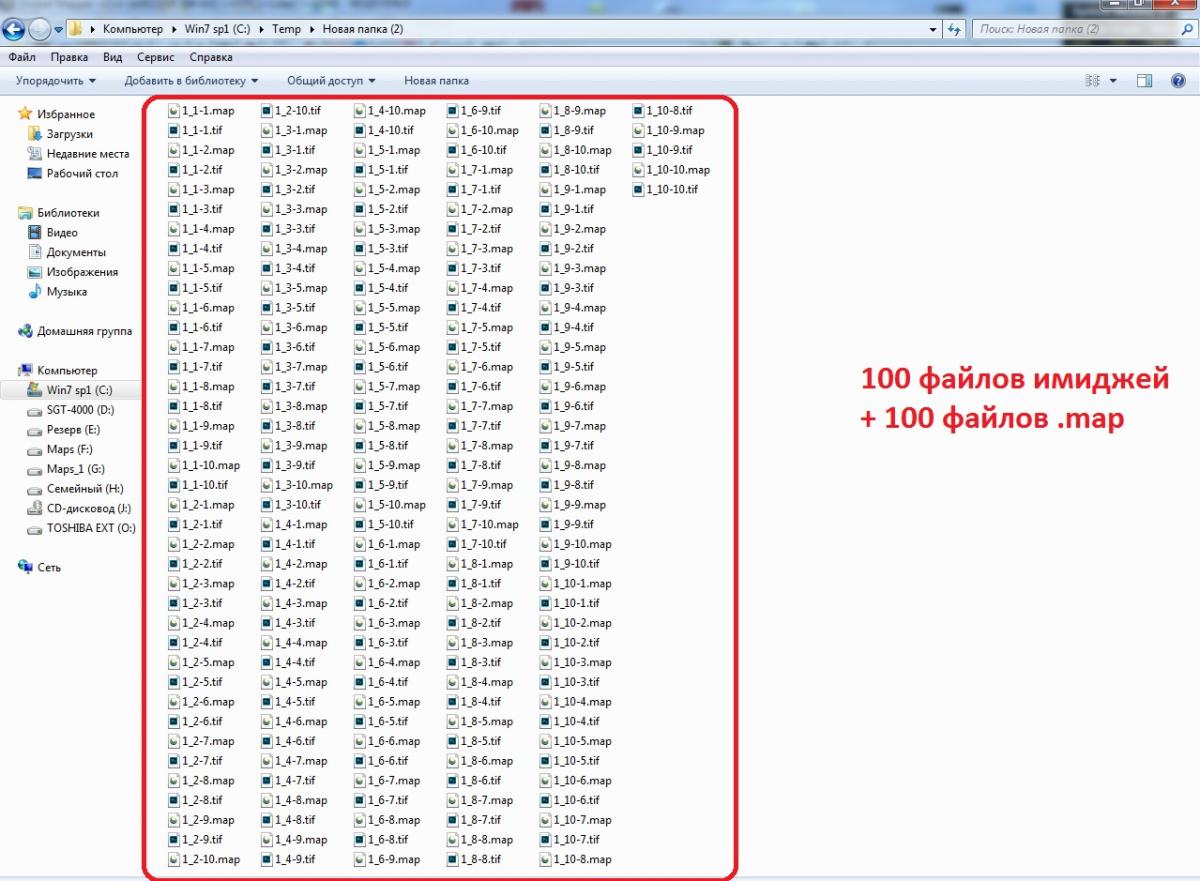

Не ставте bigtiff, режьте для простого tif. Вообще там не заморачиваюсь, режу на 100 кусков и в Map Merge, если конечно не прогонять в фотошопе.

Весь Кольский четыре файла ozfx3 с п\м 4,5 (в родном png 4,4-4,6) , на всё чуть больше 4Гб. На планшетах. смартах летает быстро.

А где то тут темка насчет ОЗИка была.. Сейчас придет "бабайка" и наругает, за то что не в той теме ОЗИ и САСПланету обсуждаем. Александр Генадьевич, про ОЗИ Андроидный уже все знает, только на фазенде видимо
Просьба к модератору простить великодушно за оффтоп и перенести в нужную тему.
Не ставте bigtiff, режьте для простого tif.
Делал так:
Выгружал из Сас-Планеты в GEOTIFF с EPSG:3785 (кусок небольшой, поэтому выходной формат ставил обычный TIFF). В Глобал Мэппере подрезал края и экспортировал в GEOTIFF с EPSG:3395. При экспорте ГМ не спросил включить режим BIGTIFF, значит экспорт происходил в обычный TIFF. А вот файл привязки *.map получил уже в "большом" Ozi, выполнив import single DRG map.

Разобрался. При экспорте в ГМ были включены прозрачные пиксели для фона и отключены квадратные. Что-то из этого и мешало нормально работать утилитам. И всё равно OZF4 получается по объёму раза в 3 больше, чем OZFX3. Всех благодарю!

Последнее редактирование:
Ну раз пошла такая пьянка, Геннадьевич перенесёт, накажет и поймёт.

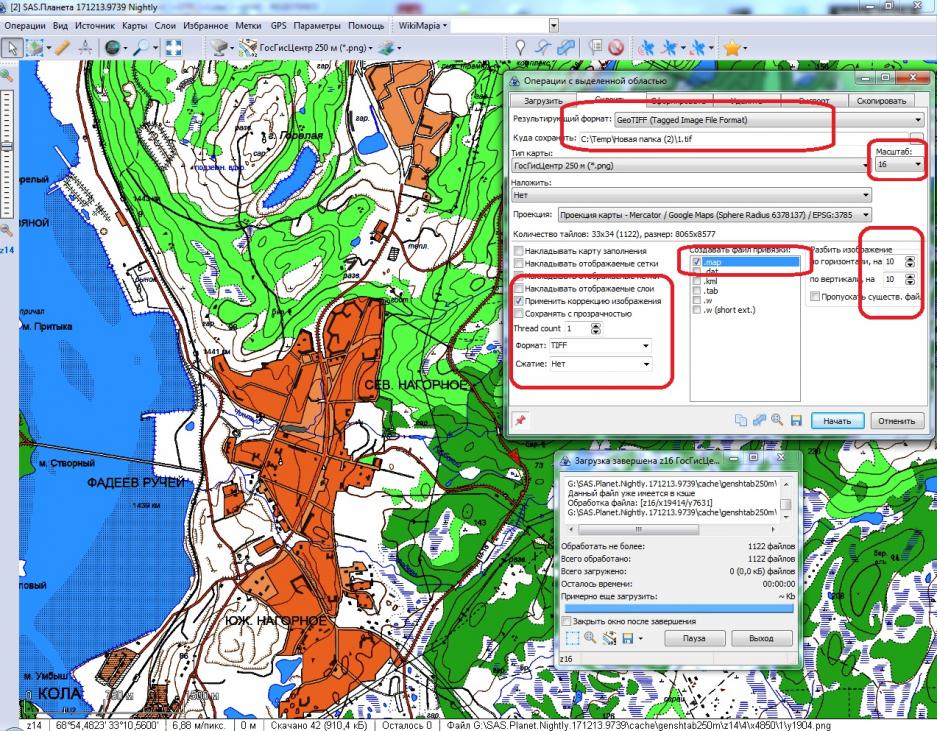

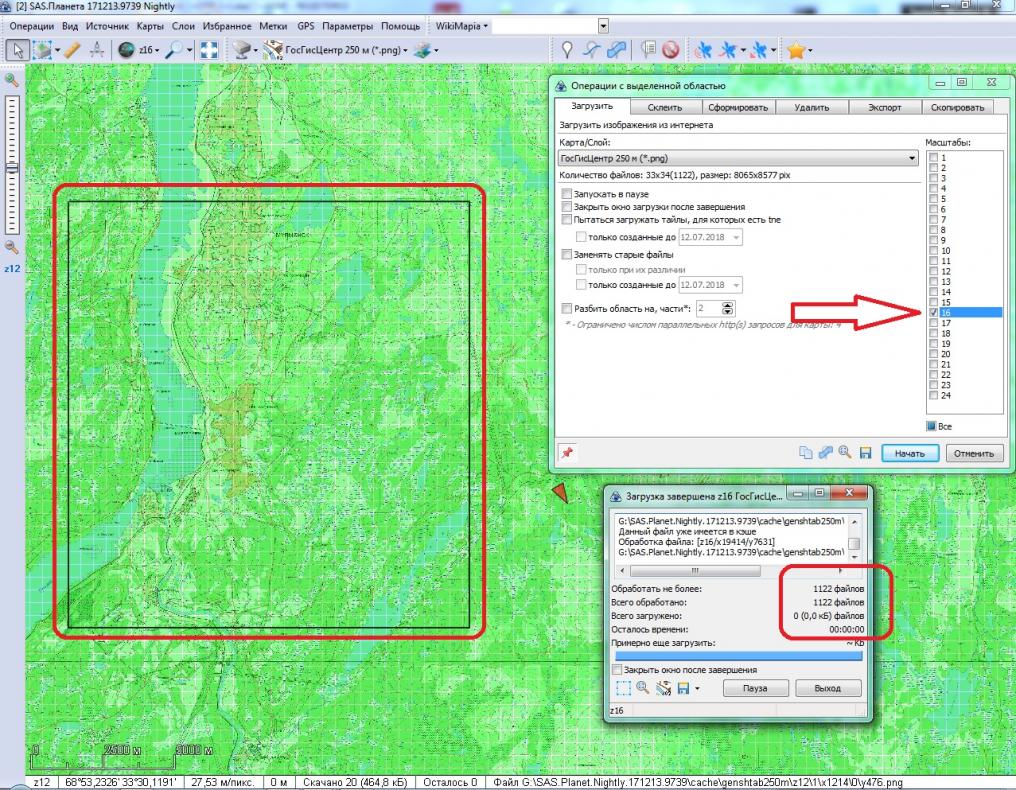

Качаем, с проверкой на наличее тайлов нужного масштаба.

Получаем "бледную поганку"

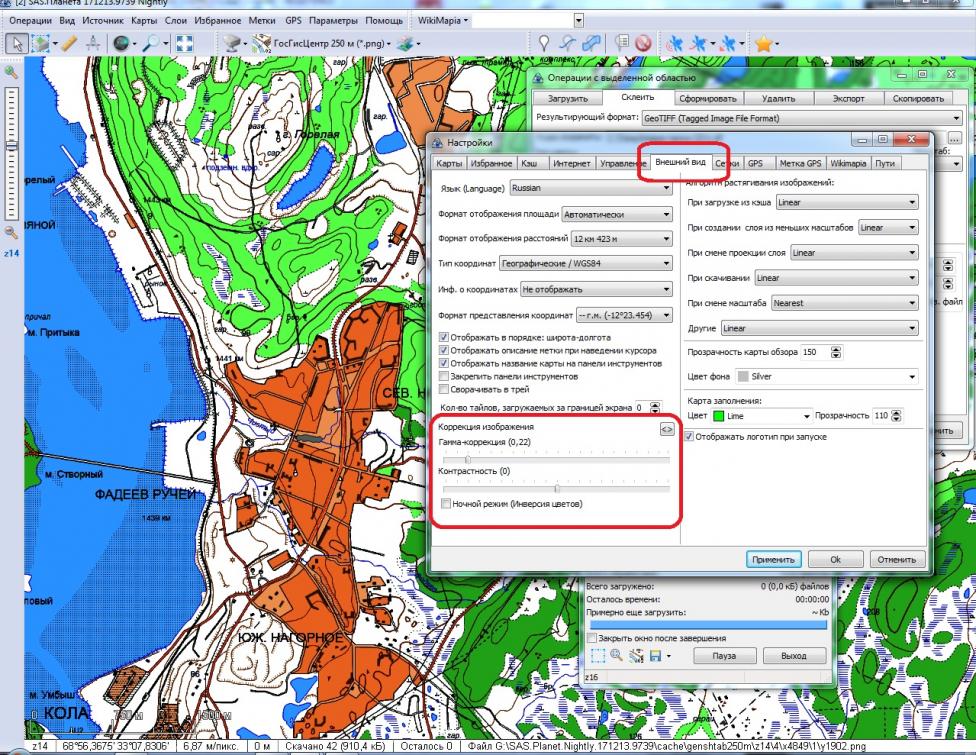

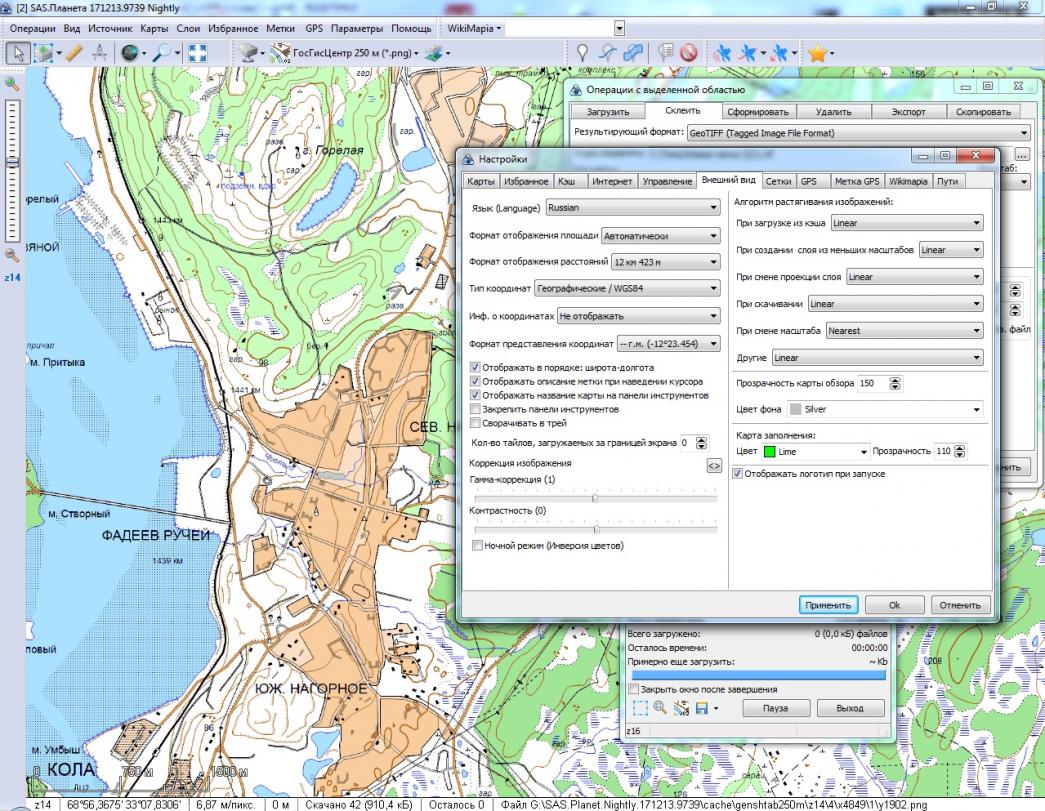

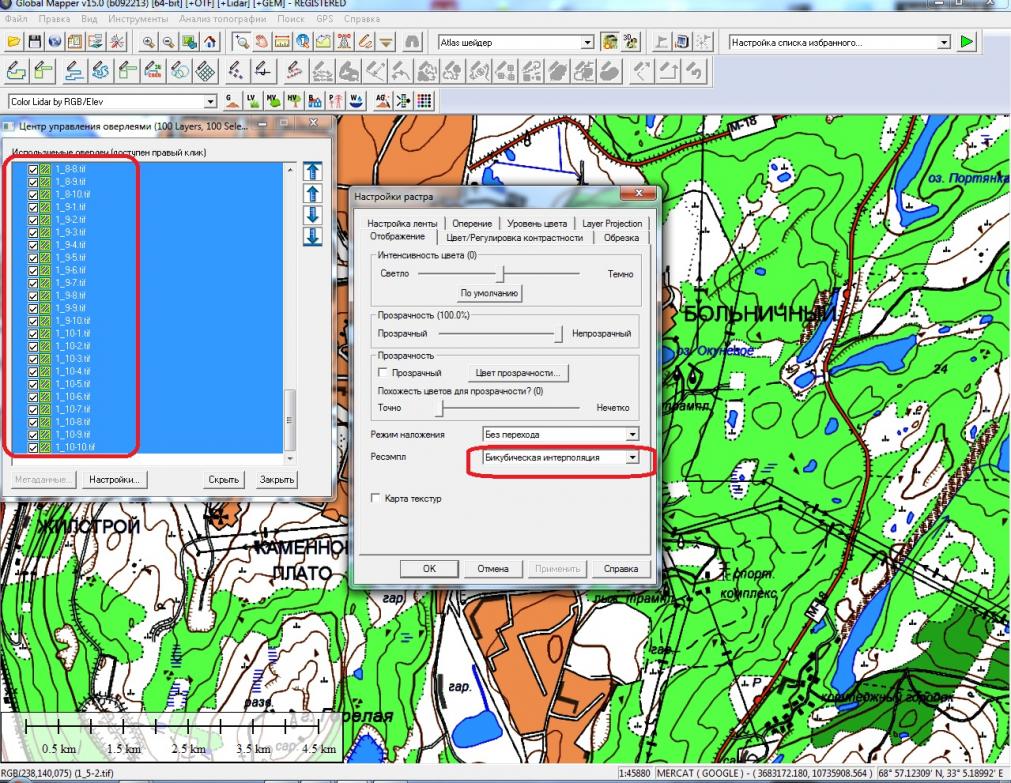

Исправляем

Сохраняем

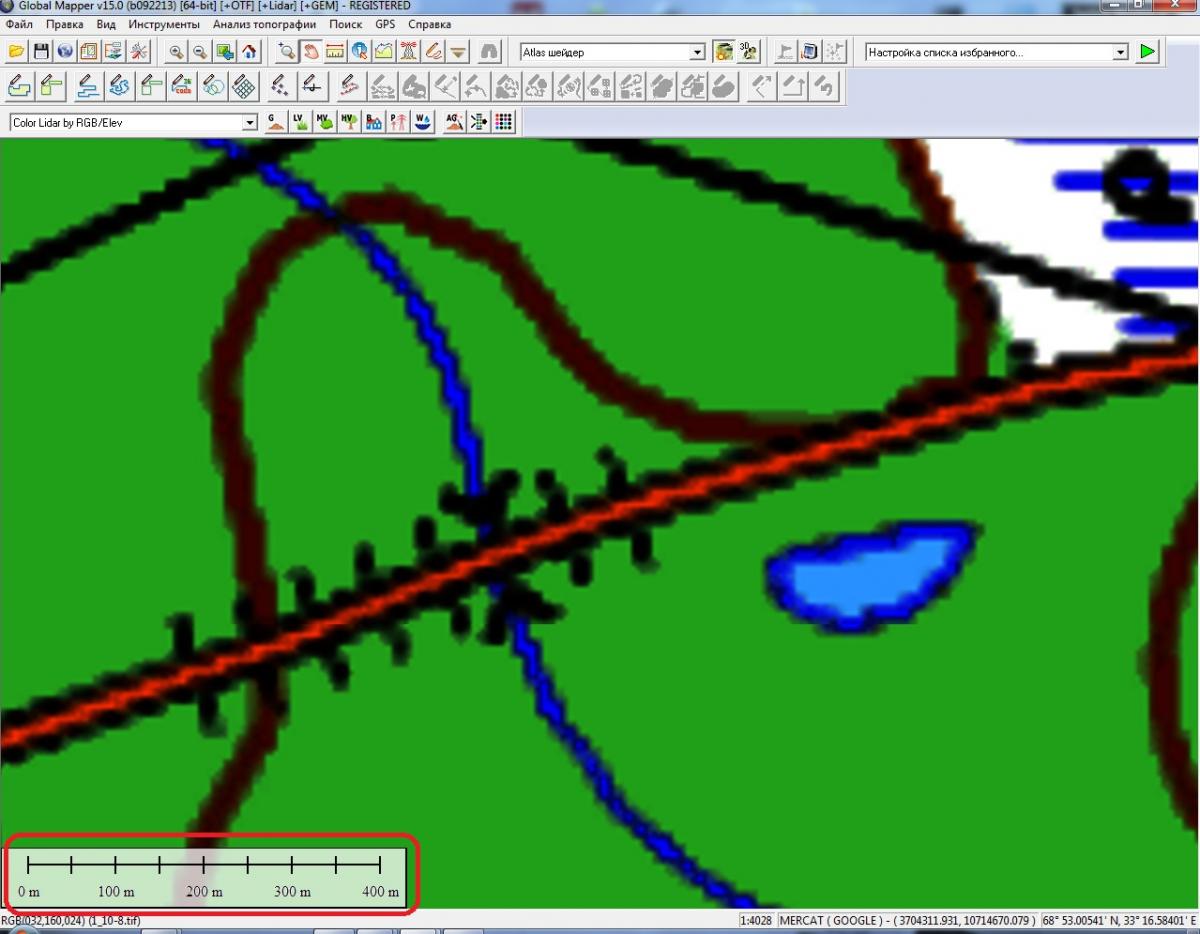

Смотрим

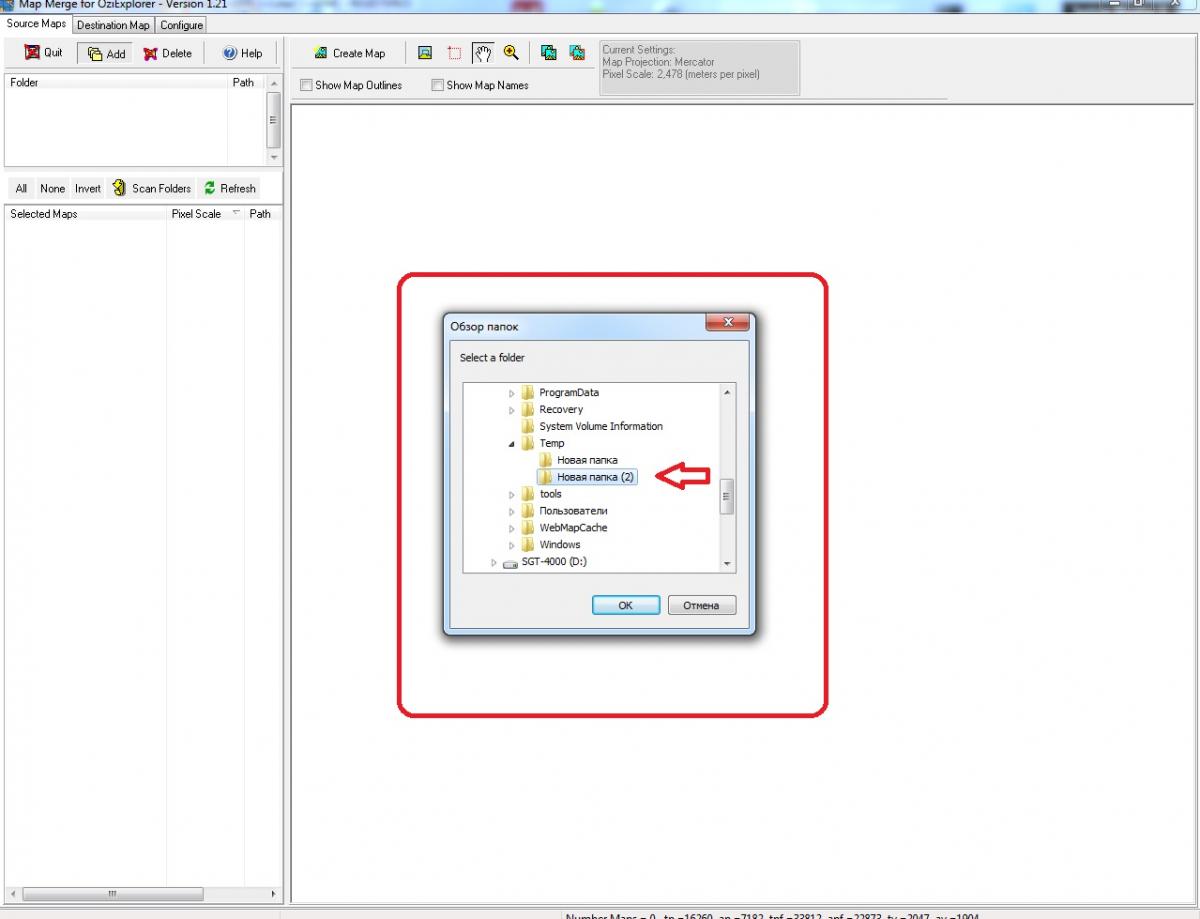

Открываем

Загружаем

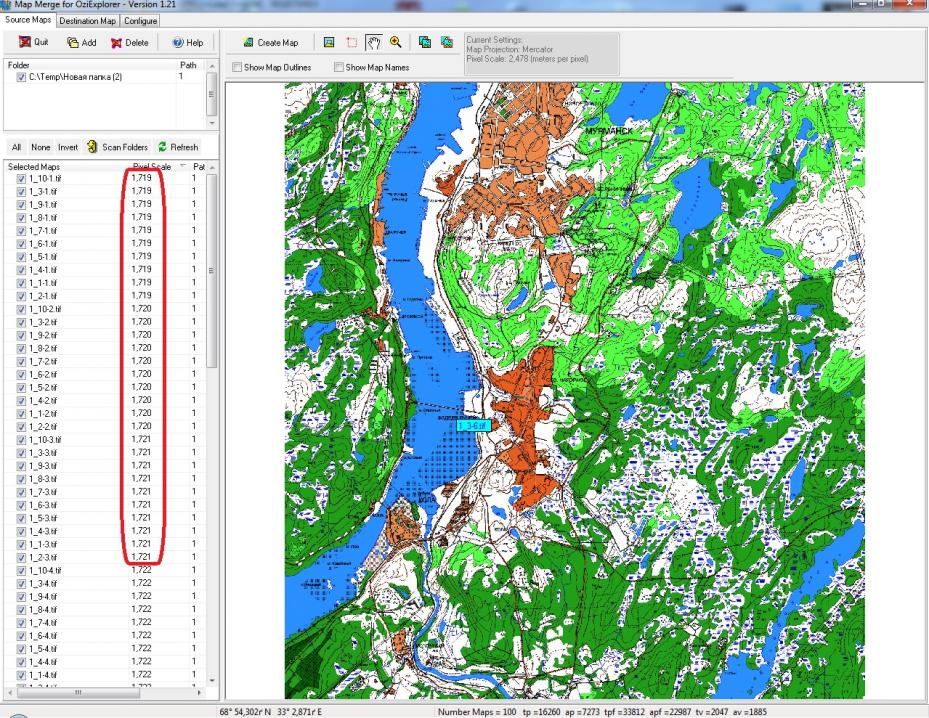

Получаем, и творим что хотим.

Открвываем

Получаем и творим что хочется.

Буфер обмена01.jpg

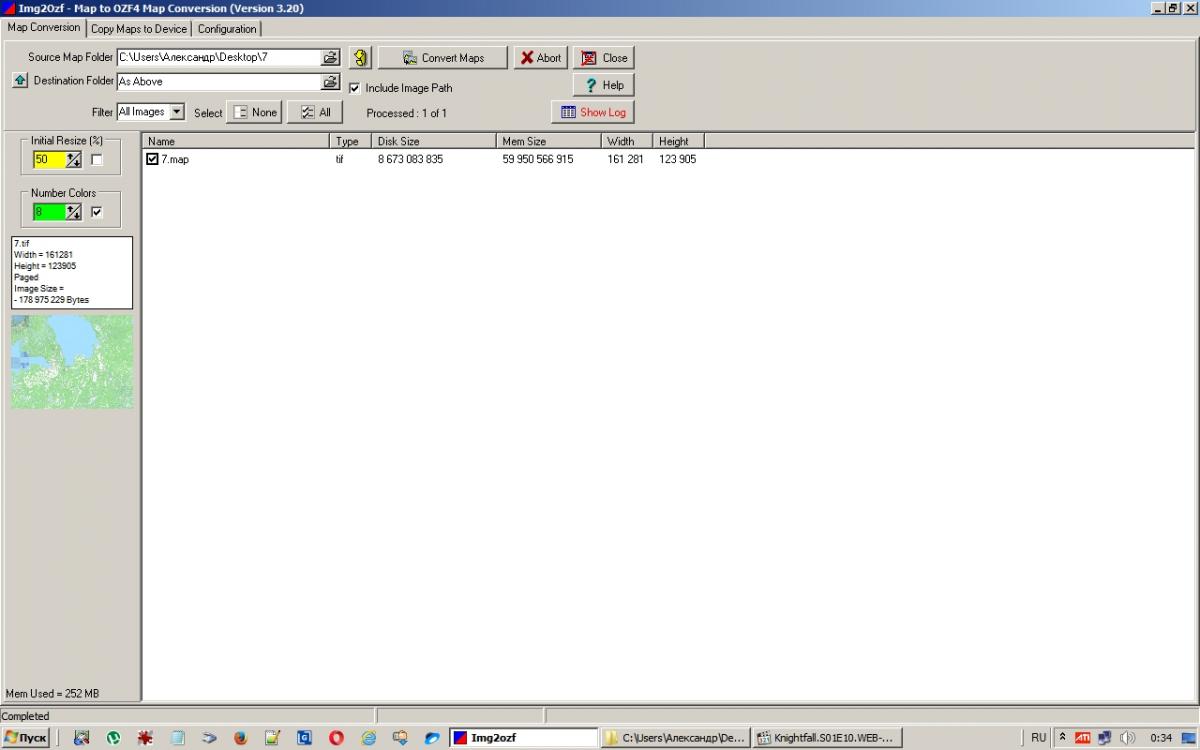

Выгрузил всю Лен обл ГГЦ 250 м png, сохранил в tif, получилось 8,5 Gb,
после конвертации 1,7 Gb ozf4. Карта нормально открывается, все работает,
цвета и зум в норме.

Вот ссылка на карту:
яндекс диск WlJCDJy83Zqxdn
Еще бы границы угодий отметить, но не знаю как.

Еще бы границы угодий отметить, но не знаю как.
Скачайте у Володи из "Пакета программ" и установите себе Global Mapper. В нём возможно накладывать различные карты друг на друга. А если, например, карты границ угодий нет в наличии, то границы можно будет нарисовать в векторе по точкам с известными координатами и вывести общий растр. Также GM сможет правильно перепроецировать растр из Sas Planet из датума Google maps (3785) в датум WGS84 (3395). Дело в том, что тайлы карты ГГЦ 250 м (PNG) в Sas Planet порезаны в датуме 3785, а Озик его не знает. Sas Planet при склейке тупо пишет WGS84 UTM в map файл, но правильно перепроецировать растр до сих пор не умеет, сам растр остаётся в датуме 3785.

А кстати, кто знает почему в Ози map файл пишется UTM, а не Меркатор, ведь это разные проекции?

Последнее редактирование:
Да вроде он вполне верно пишет(исходя из своего набора датумов и проекций)Безымянный.jpg Это я в проверке калибровки поменял СК и пересохранил .map файл.


Вложения

  • Безымянный339.jpg
    189,9 KB · Просмотры: 203
Почему не умеет?

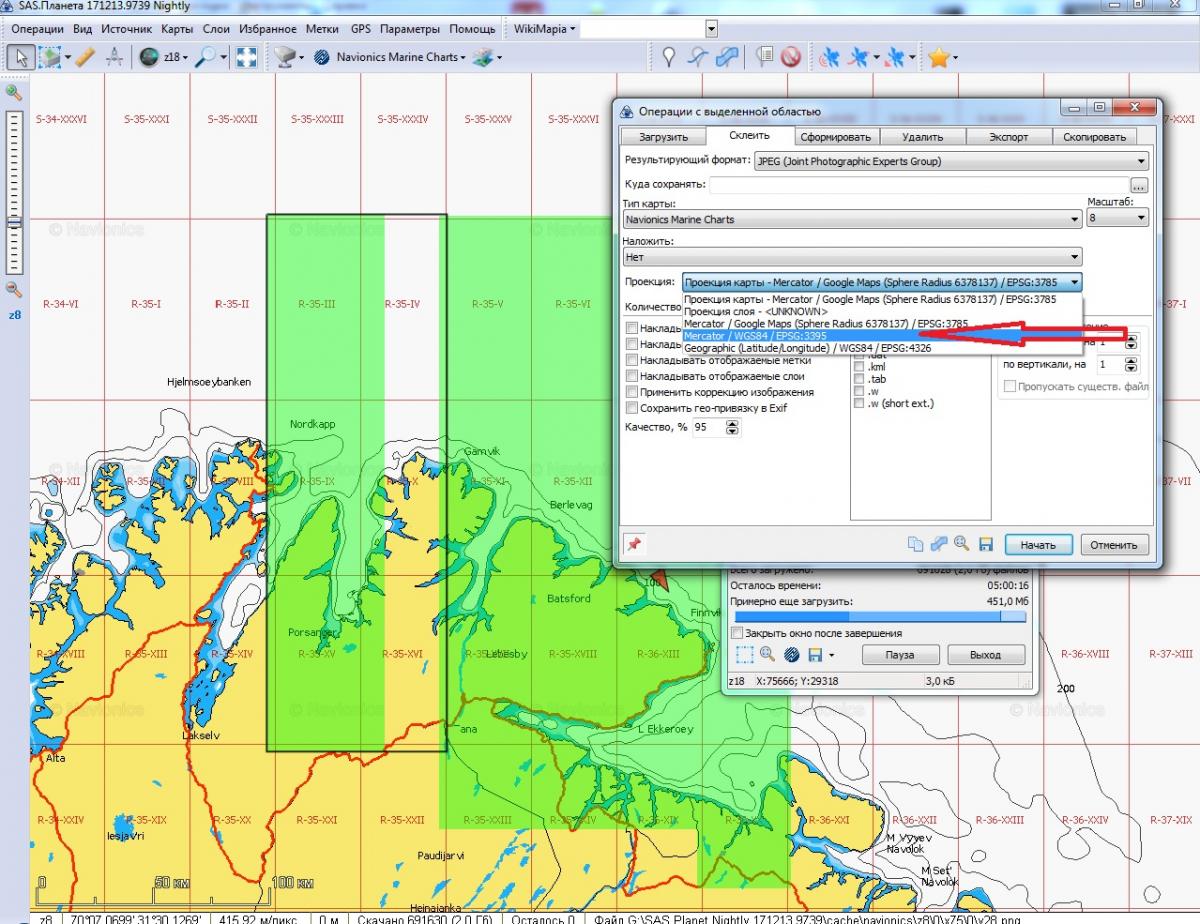

Прошу прощения, неточно сформулировал. Имелось ввиду, что если из Sas Planet выводить растр с настройками по умолчанию в проекции карты с файлом привязки *map, то в данном случае растр будет выведен именно в датуме 3785, но в файле привязки *map будет прописан датум WGS84 (3395). Что при последующей обработке озиковыми утилитами приведёт к погрешностям итогового файла ozf4 или ozfx3. А вот если выводить растр в датуме 3395, то должна произойти перепроекция, и всё будет точно и правильно.
ИМХО, имея установленный Global Mapper, все перепроекции и доп. обработки растра из Sas Planet лучше всего выполнять именно в нём, а из Sas Planet выводить "как есть", т.е. в датуме карты по-умолчанию, но применив цветокоррекцию для карт ГГЦ. Благодарю, Владимир, за такую ценную подсказку!
Да вроде он вполне верно пишет
Да, разобрался, всё правильно пишет - Меркатор-WGS84, оказалось что это мой Озик в своей строке информации выдавал UTM, сменил в настройках Alternate Grid на User Grid, и надпись UTM пропала.:an:

По поводу файла привязки, получаемый из САС. Я уже давно не пользуюсь .map, беру только .w(там идет world, prj и aux). Удобно тем, что помимо GM, можно использовать в других прогах. В частности, я с недавних пор вяжу растры не в GM, а в ArcGIS. ИМХО, точнее выходит.

Последнее редактирование:
Это вы с чего взяли что не сходятся? Поля обрежьте и сойдётся.
ГШ 500 нет этих листов, РККА 500 нет листов
Километровка ГШ 1986

Километровка ГШ 1986
мне казалось, что O-36-91-C и O-36-91-D само по себе это уже 500м по названию
километровка это О-36-91 .

К стати выкачал я километровку файл 7-11-1.ozfx3, но она зараза ozfx3
у меня некуда ozi поставить и пока не придумал,
как ее перевести в картинку.

O-36-91-C и O-36-91-D Смотрите ГГЦ, с ними всё нормально, обрезать поля только. Это есть, всего остального нет ни ГШ ни РККА.
ozfx3 переконвертируйте Map Merge Utility for OziExplorer в tif, png, jpg и смотрите.
Попробуйте тут может повезёт http://www.etomesto.ru/map-tver_seliger-glubiny/

Последнее редактирование:
