Родная Гарминовская BaseCamp, просмотр, сброс на ПК в Моя коллекция, точки треки маршруты, просмотр jnx с наложением
Первоначально читается с навика или SD

Добор поста: 11/07/23

Не делаю составных карт, только конкретный масштаб.
Надо 250 метровку, значит скачиваю Z16, с неё jnx видимость с 300 м (до этого 500 метровка видимость с 800-500м) и тд

Добор поста: 11/07/23

Галочки в чекбоксах нужно расставлять, если да, то по какому принципу?

Это если в сборке венегрет из разных зумов, если зум один, вообще галки ставить не надо в первом окне задать с какого масштаба просмотр.



[MAGICHUNTER]

Посмотрел видео, но все равно не получается.
Всего 3 карты и два спутника на одну небольшую площадь.
Масштаб в JNX Customizer расставляю следующим образом:
2 km_z12_new.jnx - 3км
topomapper_1km_z13_new.jnx - 800м
500m_z14_new.jnx - 300м
bing_satellite_z17_new.jnx - 120м
esri_satellite_z17_new.jnx - 50м
Всегда отмечаю галочкой первый уровень и указываю нужный масштаб, остальные уровни активны, галочки не устанавливаю, масштаб хаотичен.

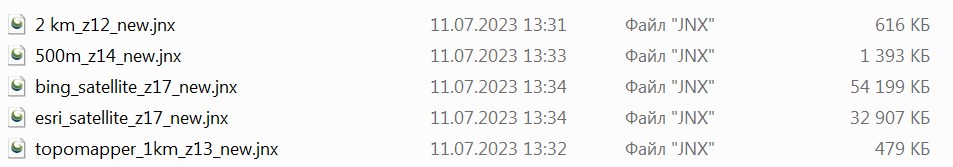

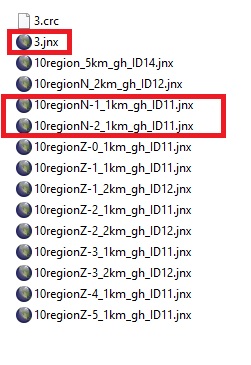

В навигатор загружаю следующие файлы:

В результате получаю:

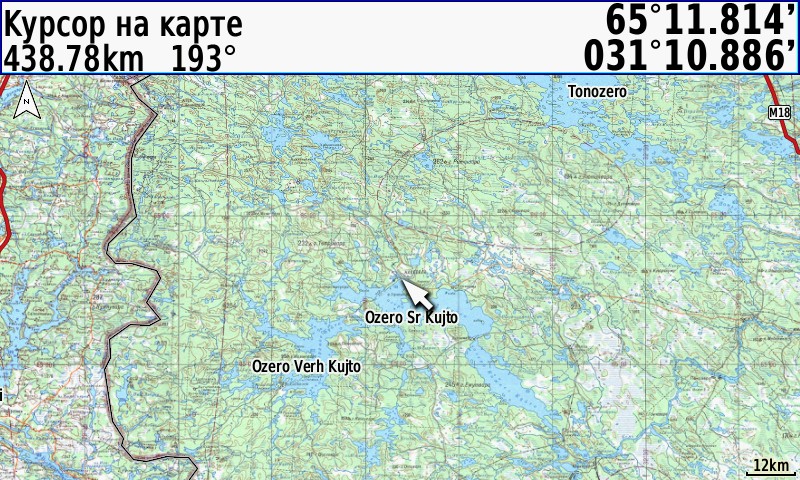

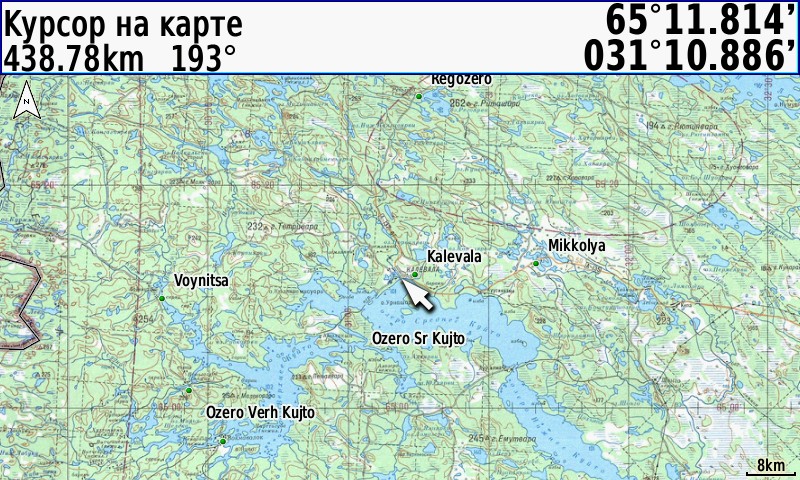

Первая карта открывается на масштабе 12км и 8км, не мешает, но не понятно почему?

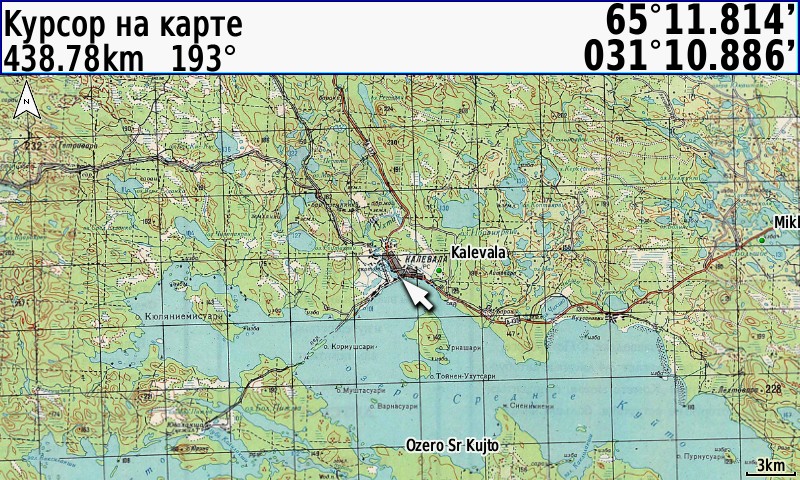

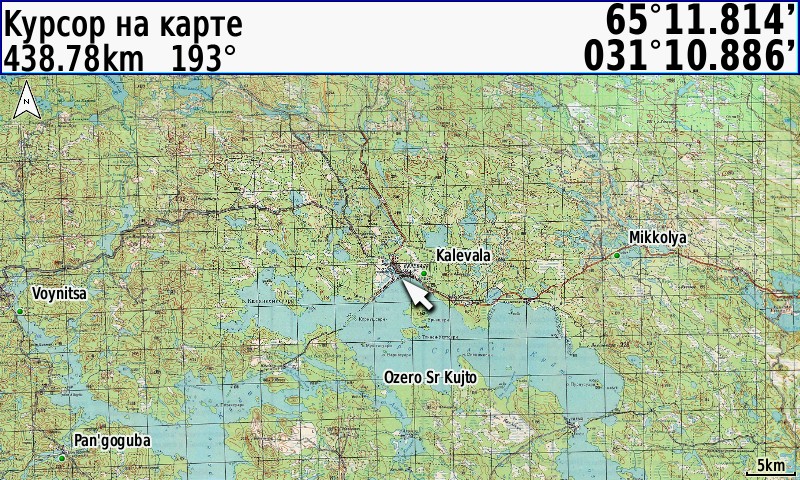

5км - открывается карта загруженная ранее на карту памяти, в списке ее нет, в настройке карт, все карты отключены, кроме списка выше. Почему?

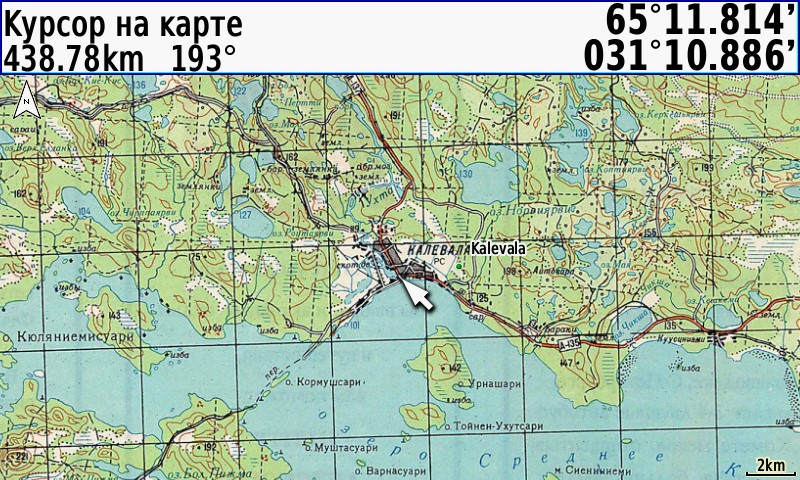

3км - нерезкая картинка первой карты
2км - нерезкая картинка

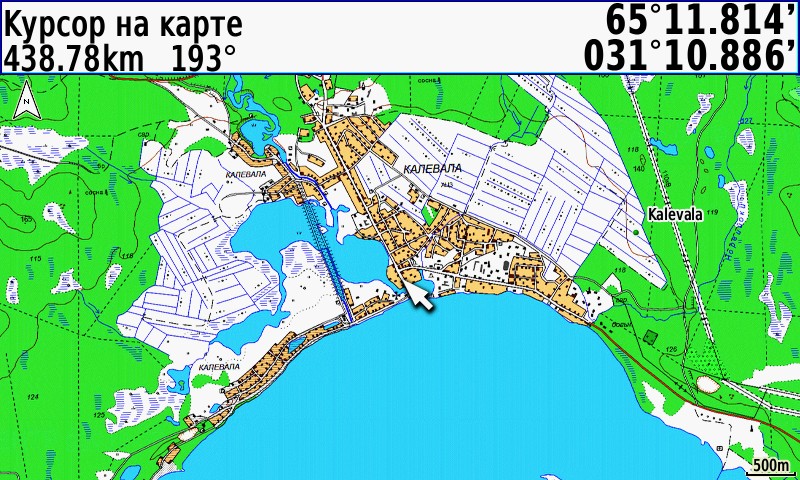

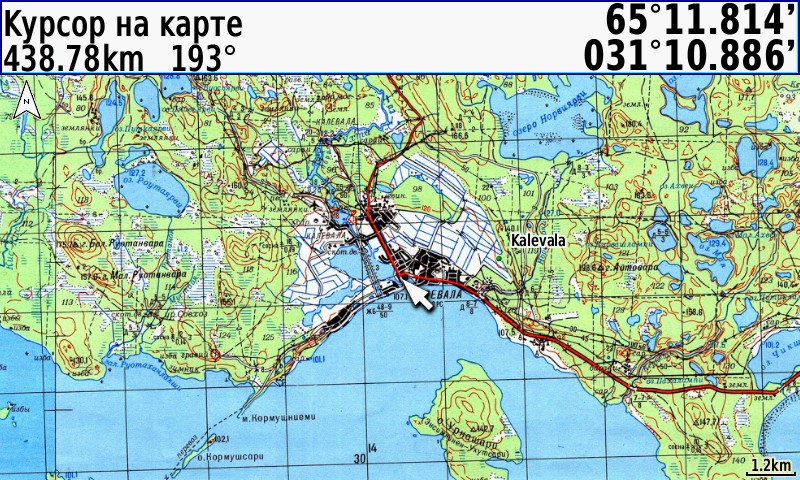

1.2км - резкая карта загруженная ранее, как в масштабе 5км

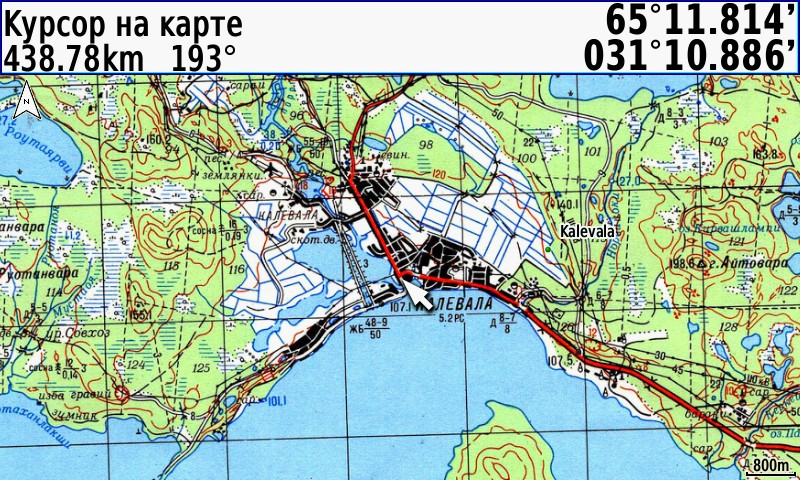

800м - нерезкая картинка
500м - карта 1км, как и должно быть
300м и 200м - карта 500м, как и должно быть

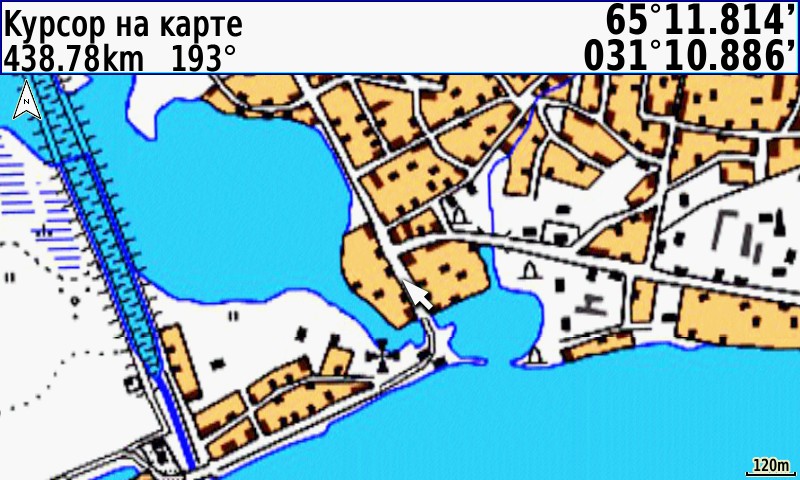

120м - спутник bing нерезкий
80м - спутник bing резкий

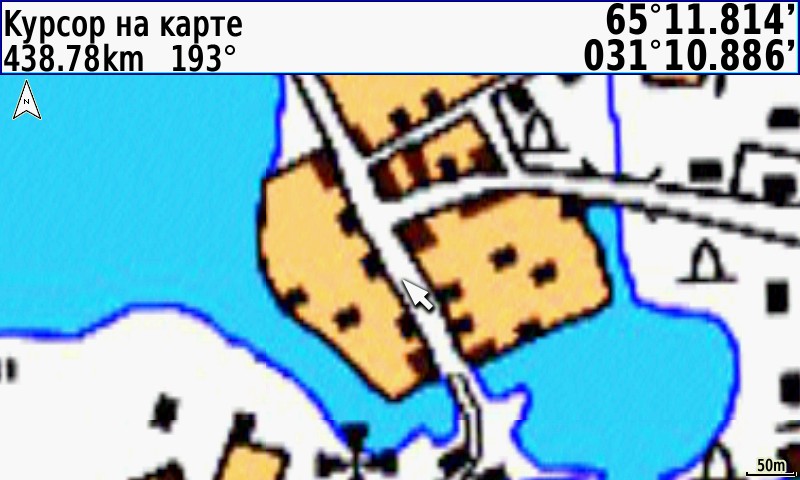

50м - спутник esri , нерезкий

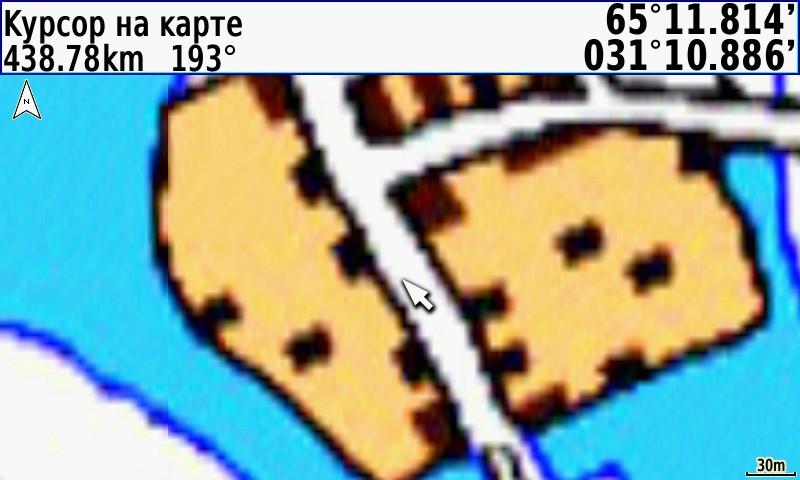

30м, 20м и 12м - спутник esri, резкий, как и должно быть

Вопрос, какие допускаю ошибки при использовании утилиты JNX Customizer? Для чего там 5 активных уровней?



[vlasto1]

Для пяти карт в одном контейнере jnx!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Если все ваши 5 карт загнать в один контейнер(один файл jnx) нужно КАЖДОЙ задавать своё отображение.
Если только одна НЕ СТАВТЕ галок вообще, это раз и присваивайте каждой свой ID, это два.
Для 500 метровки и километровки зум мал, как мининум на единицу поднять, качество теряете. (можно и две единицы)



[MAGICHUNTER]

Спасибо за Ваш ответ.
1. Что имеется ввиду под контейнером?
2. Как 5шт карт загнать в один файл JNX? Для чего это нужно?
3. Указал для всех карт один Group (в верхнем, левом углу утилиты). Он на что влияет?
4. Что такое ID и где он присваивается?

По поводу выбора оптимального масштаба согласен, но сейчас проблема не в нем.



[vlasto1]

3 и 4 одно и то же
1 контейнер и есть контейнер, несколько разных jnx объединенные в один файл.
А что так удивляет в контейнере img до сотни мелких img сведены в один файл.
2 как в сас делается так и тут можно через jnxmerge

Добор поста: 13/07/23

Для чего это нужно?

Всё имеет свой предел, Навигатор может держать на SD 250 файлов jnx.
Но не может все их отобразить в своём меню, поэтому Можно (но не обязательно) объеденить мелкие одной местности в составной jnx, всё будет в одном файле и одной строке меню.

А что у вас в САС не получается?



[MAGICHUNTER]

1 контейнер и есть контейнер, несколько разных jnx объединенные в один файл.
А что так удивляет в контейнере img до сотни мелких img сведены в один файл.

Не удивляет, но так никогда не делал.
Как эти 5 шт карт объединить в один контейнер? Еще нужна утилита?
Если им задавать масштаб в утилите по отдельности и по отдельности загрузить в навигатор, то корректной работы по переключению масштаба не будет?

В САС задавал масштаб при котором карты должны открыться, все работало, доп. программами не пользовался.
На видео было две карты и в контейнер их не объединяли. Какая разница, 2 карты или 5шт?

Навигатор может держать на SD 250 файлов jnx.
Но не может все их отобразить в своём меню,

Спасибо, понятно...Все проблемы из-за примитивного ПО и старого железа...
Плюс только один, возможное экономия энергопотребления.

А что у вас в САС не получается?

Все получалось, но теперь Генштаб и ГГС пропал из многих регионов, остался только спутник. Поэтому приходиться пользоваться nakarte.me.
Может надо как-то обновить программу?



[vlasto1]

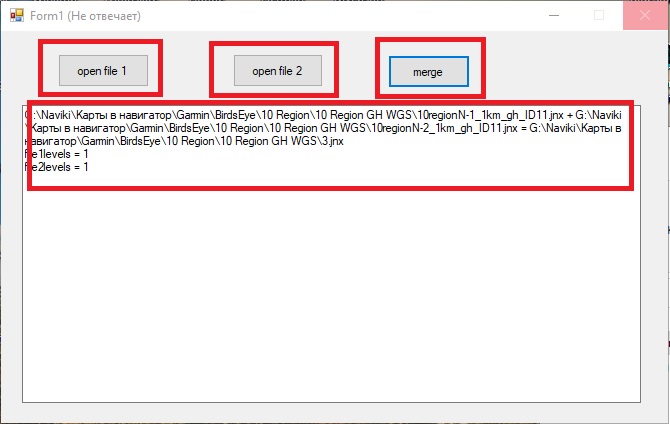

jnxmerge

Утилита объединения нескольких jnx в один.
На скрине САС составной jnx из пяти карт (слоёв), вот если его откроете в JNX Customizer он и покажет каждую в своём окошке.

Добор поста: 13/07/23

Быстрый пример, 2 в один



[MAGICHUNTER]

На скрине САС составной jnx из пяти карт (слоёв)

Спасибо, понял. Просто экспортировал в JNX всегда последовательно (спутник + топографическая) по одной карте в программе САС, а не сразу несколько штук.
Я правильно понимаю, что в JNX Customizer можно задать масштаб только по одной карте, сразу 5 шт открыть нельзя?

Желательно, но не обязательно объединять 5 карт в один контейнер, верно?
Если так, почему у меня такой бардак получился с картами, часть из них открываются нерезкие?



[vlasto1]

Желательно, но не обязательно объединять 5 карт в один контейнер, верно?

Я не объединяю, у каждой свой ID вкл-выкл раздельный

Если так, почему у меня такой бардак получился с картами, часть из них открываются нерезкие?

Потому что выкачанный зум не соответствует масштабу, сильно занижен качество хреновое

Я правильно понимаю, что в JNX Customizer можно задать масштаб только по одной карте, сразу 5 шт открыть нельзя?

Если одно, только один, если как в САС будет пять

В САС выставте бланковку ГШ, по ней выделите квадрат (что надо), сделайте скрин, посмотрю что есть.



[MAGICHUNTER]

у каждой свой ID вкл-выкл раздельный

Это в навигаторе Вы вкл/выкл. просмотр карты, верно?

Потому что выкачанный зум не соответствует масштабу, сильно занижен качество хреновое

Если посмотрите список с масштабом, там видно, что с заданного масштаба карта не открывается, а потом, когда масштаб более подробный, начинает открываться. Для навигатора это привязанная картинка, если укажу не оптимальный масштаб, то будет слишком мелко или пиксели полезут, но отрываться она должна и быть резкой. Может есть нюансы?

Если одно, только один, если как в САС будет пять

Сохраняю последовательно 5 карт с nakarte.me. Каким образом их можно отрыть в JNX Customizer все вместе для указания масштаба?

В САС выставте бланковку ГШ...

Спасибо, большое. Хотелось бы разобраться со своими ошибками на данном примере.



[vlasto1]

Это в навигаторе Вы вкл/выкл. просмотр карты, верно?

Верно

Сохраняю последовательно 5 карт с nakarte.me. Каким образом их можно отрыть в JNX Customizer все вместе для указания масштаба?

Затем с помощью утилиты jnxmerge объединяете в один (там то же свои ньюансы, два объединяет в один, затем добавить третий, затем добавить четвёртый и тд). И готовый jnx открыть в JNX Customizer.

Если посмотрите список с масштабом, там видно, что с заданного масштаба карта не открывается, а потом, когда масштаб более подробный, начинает открываться. Для навигатора это привязанная картинка, если укажу не оптимальный масштаб, то будет слишком мелко или пиксели полезут, но отрываться она должна и быть резкой. Может есть нюансы?

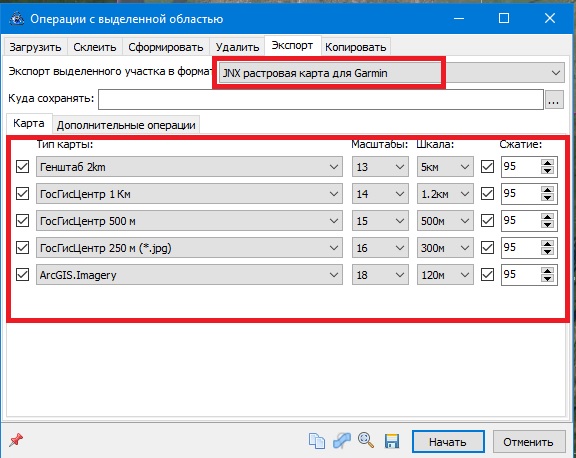

По порядку, беру данные с скрина.
2 километровка выкачана Z13 отображение с 5 километров (5, 3, 2)
1 километровка выкачана Z14 отображение с 1,2 километров (1.2, 800м)
500 метровка выкачана Z15 отображение с 500 метров (500м)
250 метровка выкачана Z16 отображение с 300 метров (300м, 200м)
Спутник выкачан Z18 отображение с 120 метров (120м, 80м, 50м, 30м, 20м, 12м, 5м), тоесть до нижнего предела, естественно начиная с 30м расплывается (растр)

Добор поста: 13/07/23

Примерно, без спутника



[MAGICHUNTER]

По порядку, беру данные с скрина.
2 километровка выкачана Z13 отображение с 5 километров (5, 3, 2)
1 километровка выкачана Z14 отображение с 1,2 километров (1.2, 800м)
500 метровка выкачана Z15 отображение с 500 метров (500м)
250 метровка выкачана Z16 отображение с 300 метров (300м, 200м)
Спутник выкачан Z18 отображение с 120 метров (120м, 80м, 50м, 30м, 20м, 12м, 5м), тоесть до нижнего предела, естественно начиная с 30м расплывается (растр)

Спасибо за Ваш ответ.
У Вас все получается, а у меня нет. Значит неправильно работаю с утилитой.
Расплывается растр и нерезкая картинка - разные вещи. На примере ниже, это хорошо видно.
После заданного масштаба:
2 km_z12_new.jnx - 3км
topomapper_1km_z13_new.jnx - 800м
500m_z14_new.jnx - 300м
bing_satellite_z17_new.jnx - 120м
esri_satellite_z17_new.jnx - 50м

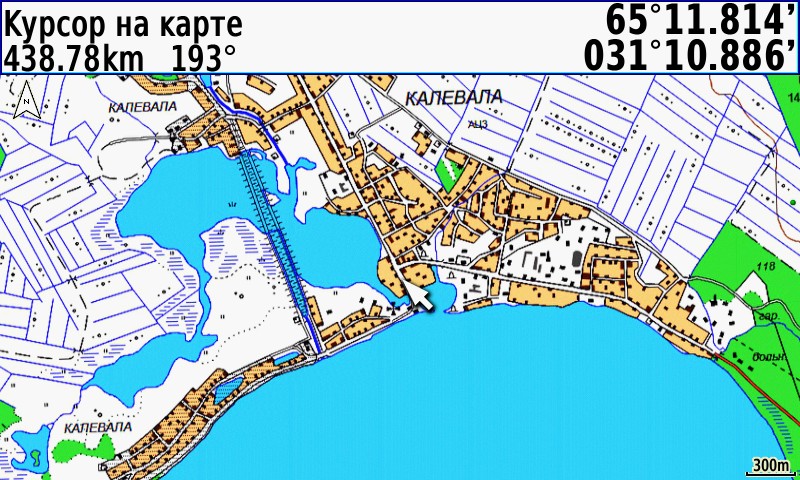

На приборе вижу следующее. Ссылка на скриншоты с Гармина, расширение bmp сюда не загружаются.
Почему так получается?



[vlasto1]

Да, на этом https://nakarte.me/#m=9/57.95495/42.31384&l=O/K&j=57.61912/41.26877/58.28146/43.35892 jnx чере зад сделано.
Не сверху в низ на уменьшение масштаба а снизу в верх.
Короче берёте только нижний зум (галка выставить отображение), остальные снимаете.
Вечером всё оттуда в каком куске сделаю



[MAGICHUNTER]

jnx чере зад сделано.

Спасибо, если причина в этом.
Понял следующим образом.

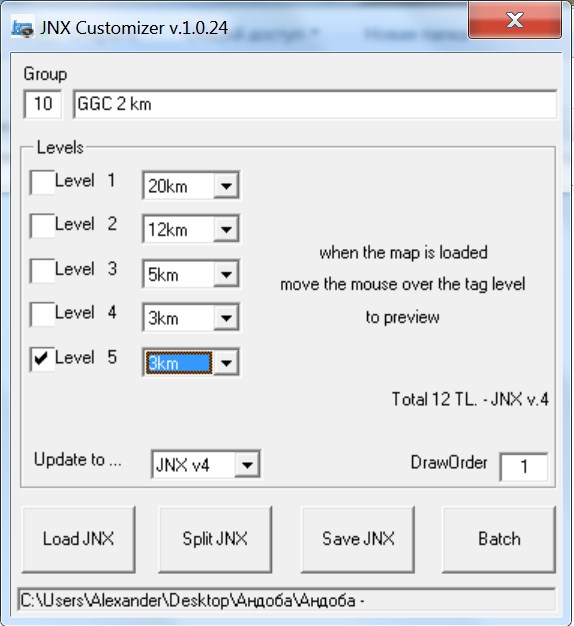

В утилите Grupo и DrawOrder - указываю произвольно одно значение для всех 5 карт.
Устанавливаю галочку только у Level 5 и там же указываю масштаб для каждой карты по отдельности.
Вопрос, масштаб с которого должна открываться карта, как обычно ставить, верно?



[vlasto1]

В утилите Grupo и DrawOrder - указываю произвольно одно значение для всех 5 карт.

Grupo произвольно (я придерживаюсь регионов), DrawOrder не более 30 (чтоб в случае вектор накладывался)

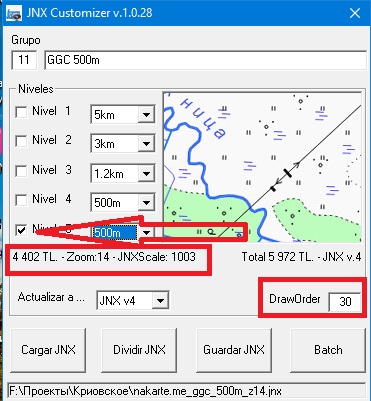

Устанавливаю галочку только у Level 5 и там же указываю масштаб для каждой карты по отдельности.

Выбираете самый нижний как на скрине, соответствует максимальному зуму (все остальные загрублены а выставлены первыми)
Отображение по предпочтению.



[MAGICHUNTER]

Спасибо Вам, попробую, о результате сообщу.

Добор поста: 13/07/23

Сделал, стало лучше, нерезких картинок нет, но полностью победить не удалось.
карта (500м) открывается не с 300м, как указано, а с 500м.
спутник (esri) открывается не с 50м, как указано, а с 80м.
Все карты заполнял как на скриншоте.
Почему так получилось?

Ссылка на скриншоты с прибора и файлы после утилиты.



[vlasto1]

Почему так получилось?

В личке
