sas7777, Саша, хотел у тебя спросить - есть ли какие хитрости/тонкости при снятии УСМ-а? Или всё прозаично - вытащил штырь и вынул УСМ?

--- Добор поста---

Гес, Миша, спасибо!

Или всё прозаично - вытащил штырь и вынул УСМ?
А как иначе :) там всё просто. Не сложнее. чем у отечественных.

--- Добор поста---

Я вот подрыгав помпой пришёл к выводу, что ручки мои коротковаты. :ag:
Точнее говоря я привык с бекасом держать узким хватом за коней цевья....а тут - не получается ... буду думать.

Здравствуйте всем, вопрос по К200. В разных источниках по разному излагают про наличие у него экстрактора. Так есть он там или нету?

там всё просто.

Серёжа, а тонкость при разборке все таки есть! Когда вынимаешь УСМ ударный механизм должен быть взведён! Для этого до начало разборки ружья нужно затвор поставить на затворную задержку, а потом, нажав кнопку затворной задержки, закрыть затвор! На спусковой крючок не нажимаем и начинаем разборку!

ударный механизм должен быть взведён
Алексеич, извени что залез:ah: Думаю принцип разборки одинаков... Курок взводиться для того, что бы снять-вставить УСМ, при не снятой затворной раме с затвором.

Курок взводиться для того, что бы снять-вставить УСМ, при не снятой затворной раме с затвором.
Правильно.
есть ли какие хитрости/тонкости при снятии УСМ-а? Или всё прозаично - вытащил штырь и вынул УСМ?
По снятию ничего сложного нет- выбиваете шифт и желательно в одну сторону всегда(чтобы не разбивались сильно гнезда+ по факту удержание штифта если не ошибаюсь там только в одном месте (пружинка металлическая из усм в паз штифта попадает, находится с левой стороны коробки. Я например не до конца выбиваю, он (штифт) остается в левой стенке ствольной коробки, если сверху смотреть. Затем потихоньку держась за скобу защитную для СК вытаскиваете немного переднюю часть усм, затем целиком его. Вставлять обратно нужно так- сначала заднюю часть вставляете в паз приклада (сзади на колодке усм язычок есть, он должен в паз попасть), затем поднимаете переднюю часть, пока она не упрется в отсекатель патронов в коробке. Его (отсекатель) прижимаете пальцем через окно выброса патронов к стенке ствольной коробки и поднимаете переднюю часть усм выше, чтобы отверстие под штифт коробки совпало с отверстием под штифт, расположенном в усм, потом потихоньку забиваете штифт обратно. Штифт лучше всего выбивать или забивать либо длинным гвоздем (если ничего другого нет), либо выколоткой (для продвинутых технарей), либо как я (чищу усм очень редко, раз в 1000-1500 выстрелов) - бойком :). ща правда завязал с этим и использую один из старых сломанных бойков. На торцевых сторонах штифта специальное углубление для выколотки есть.

По снятию ничего сложного нет- выбиваете шифт
Пытался легкими ударами выбить - стоит мертво. Силу побоялся применять, вдруг чего-то не знаю. Может что то посоветуете?

это в первые разы он так стоит. нужно сдернуть (я бы посоветовал справа на лево, т.е. бить с правой стороны коробки, где окно выброса гильз). Других фиксаций (кроме стенок ствольной коробки и небольшой поперечной пружинки) там никаких нет. А такое жесткое удержание просили мы сами на Ганзе, чтобы штифт не вылетал.


Да, именно так!

Вставлять обратно нужно так

Вот за это огромное, Саша, спасибо!

УСМ промыл, сейчас сохнет. Потом оболью вот этим http://www.dmazay.ru/index.php?productID=703 и будет порядок! Что скажете?

--- Добор поста---

Силу побоялся применять

Серёжа, да, идет туго, но сломать там ничего нельзя! Так что, действуй!

Так этой хренью и смажь. Отжал пружину и смазал

IzhG, То есть на настоящий момент магазин не открыть?

нет, только если развальцевать трубку магазина...

Друзья я уезжаю в командировку в Турцию и меня не будет на связи до 4 июня.
Если будут вопросы -пишите, по приезду отвечу

Наконец-то добрался до камеры и ружья.

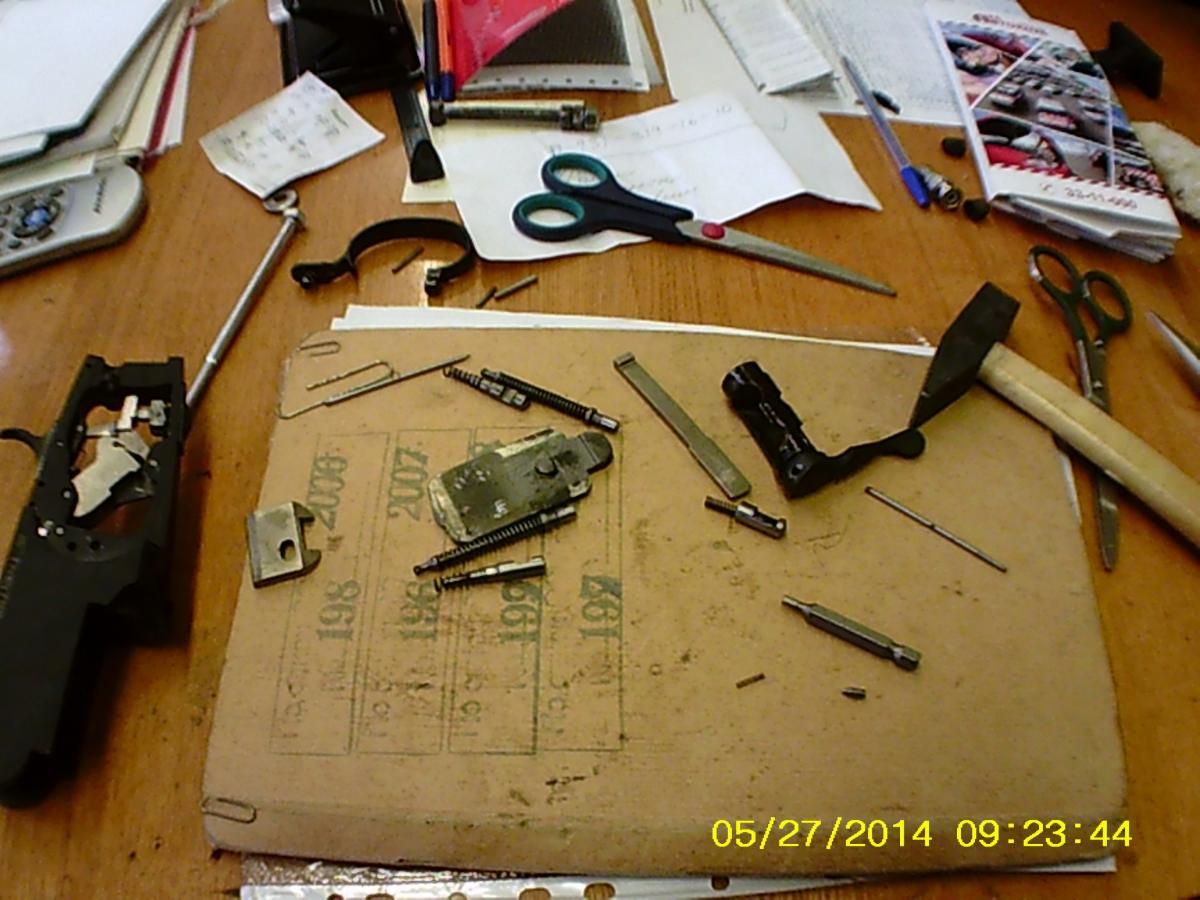

Сегодня разобрал УСМ К200.... разобрался в чём дело, почистил, подточил - всё стало работать без заеданий
В общем как-то так :ag:

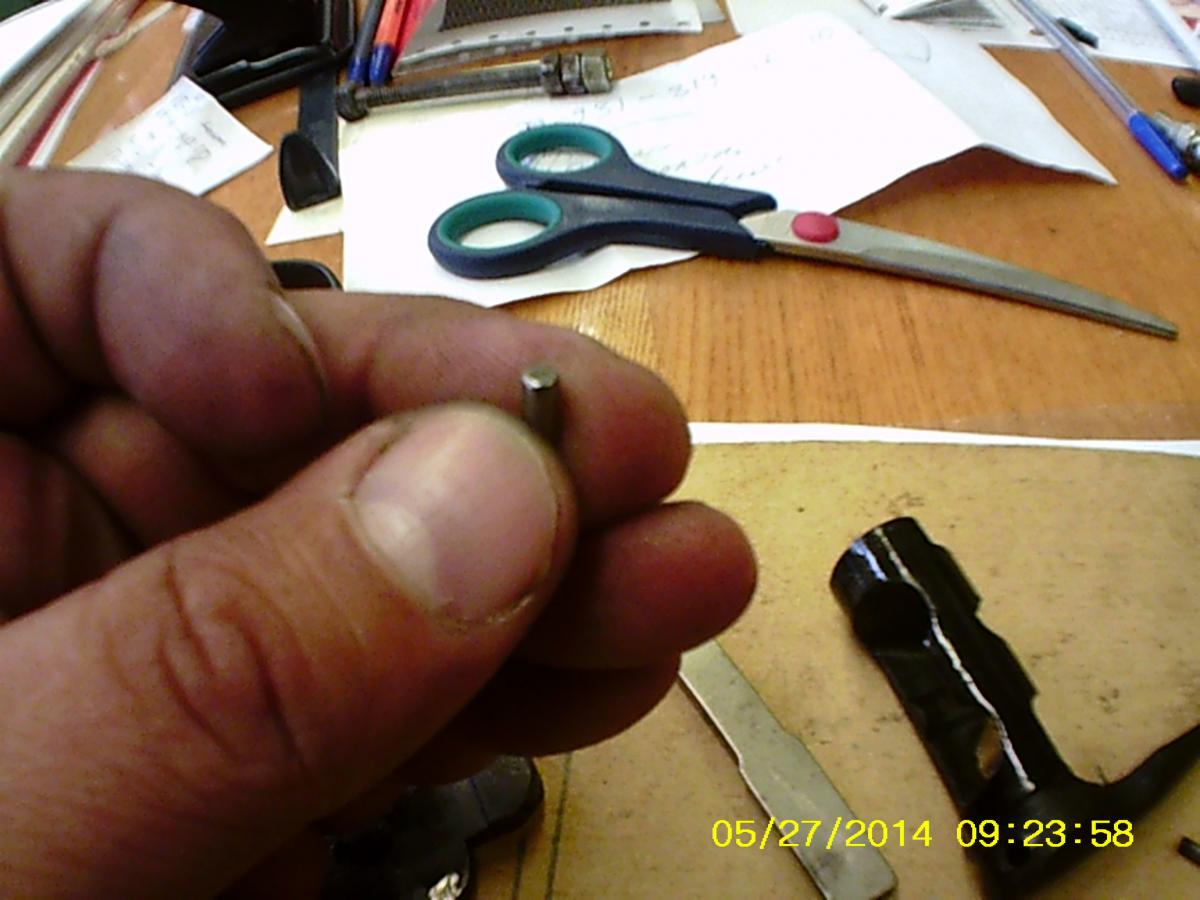

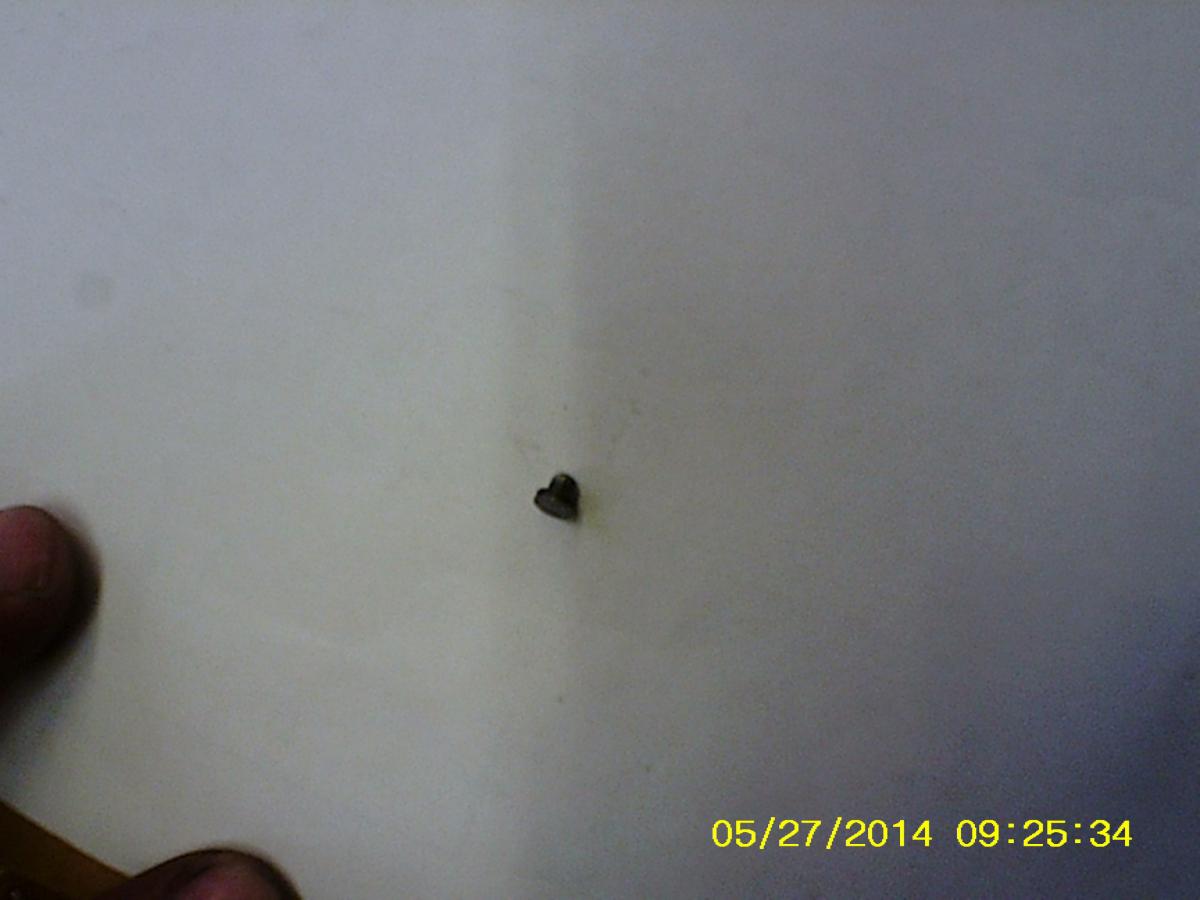

Это шпинёк который находиться в "ключе" и подпружинен маленькой пружинкой. При разборке неожиданно и неприятно выстрелил....благо заметил куда....поиски заняли всего пару минут.

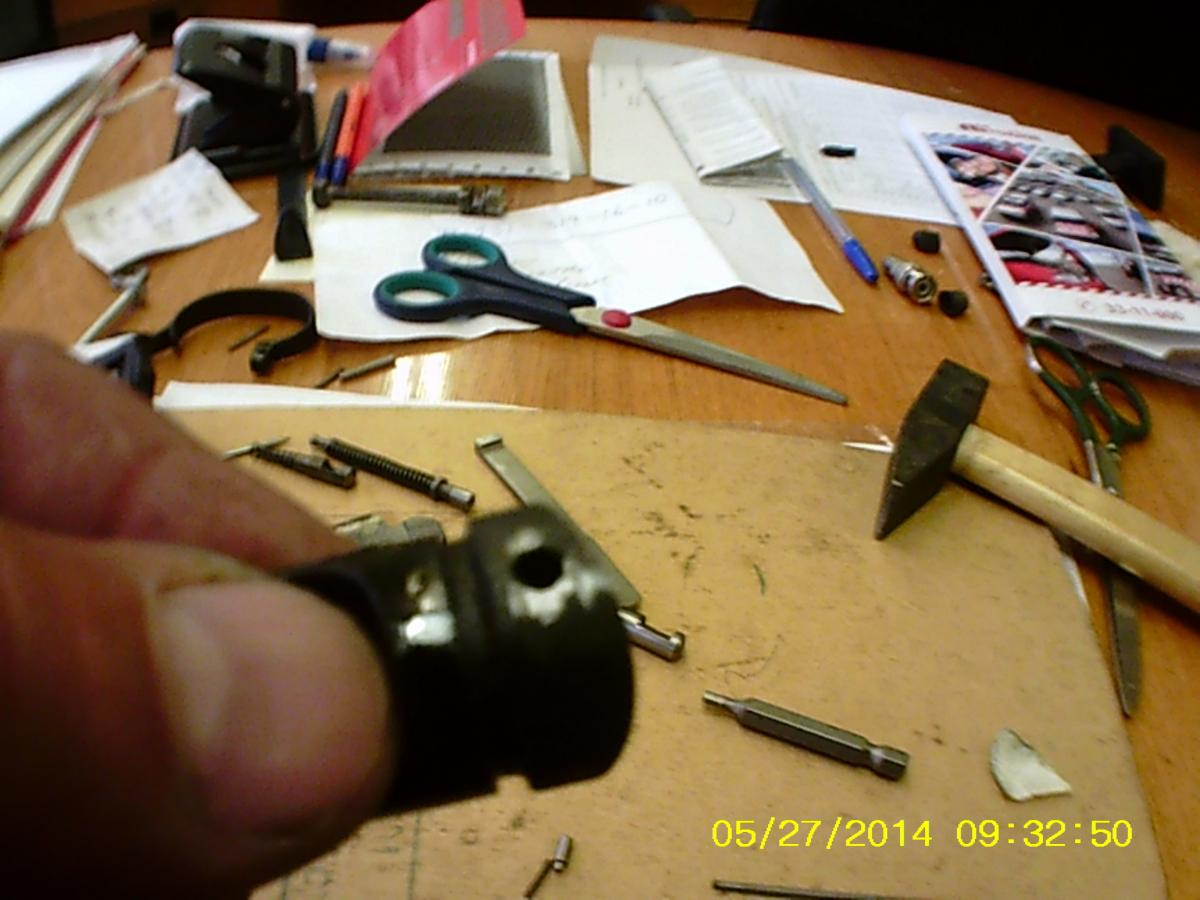

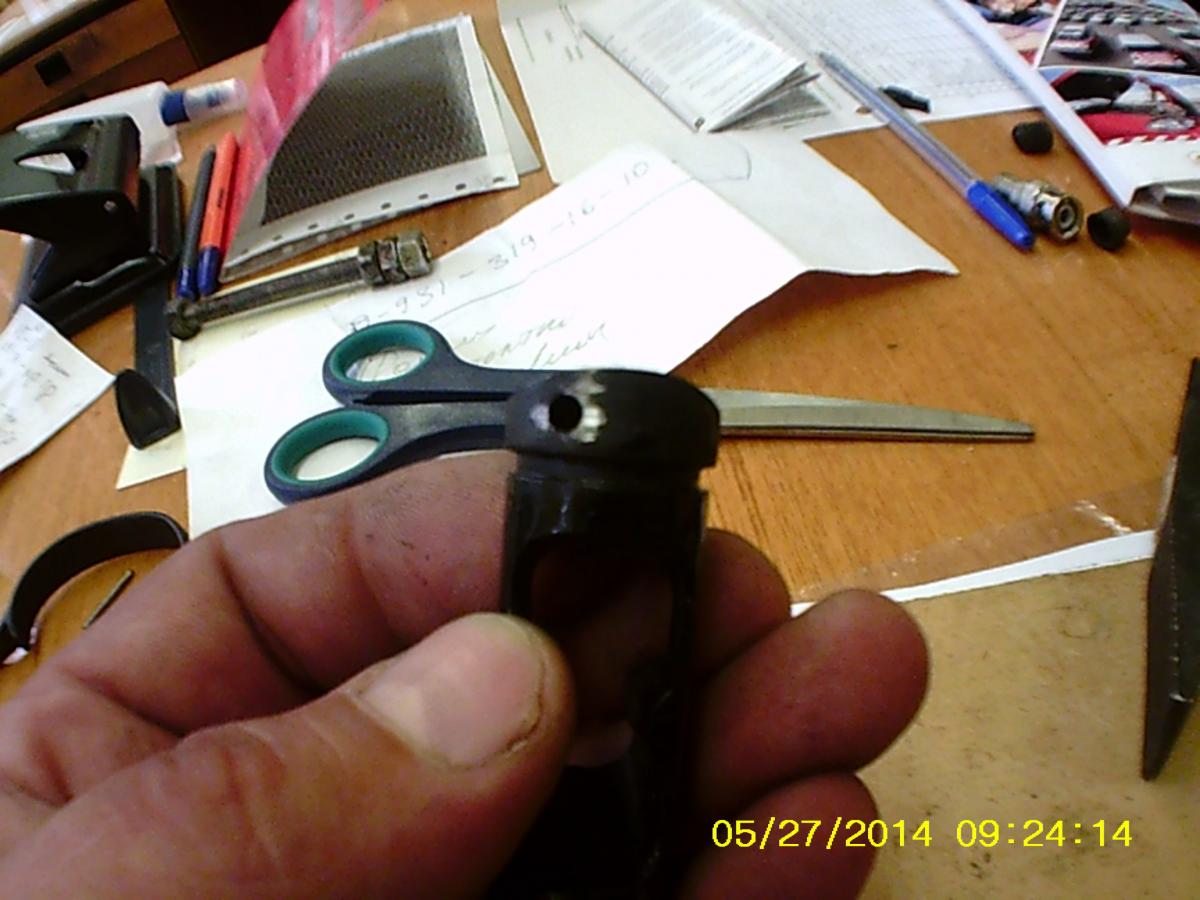

Это задиры которые сделал толкатель показанный на фото которое ниже
Этот толкатель имеет острые кромки которые делают задиры. Эффект усиливает полное отсутствие смазки. А без практически полной разборки УСМ и доставания механизма "ключа" смазать практически невозможно.

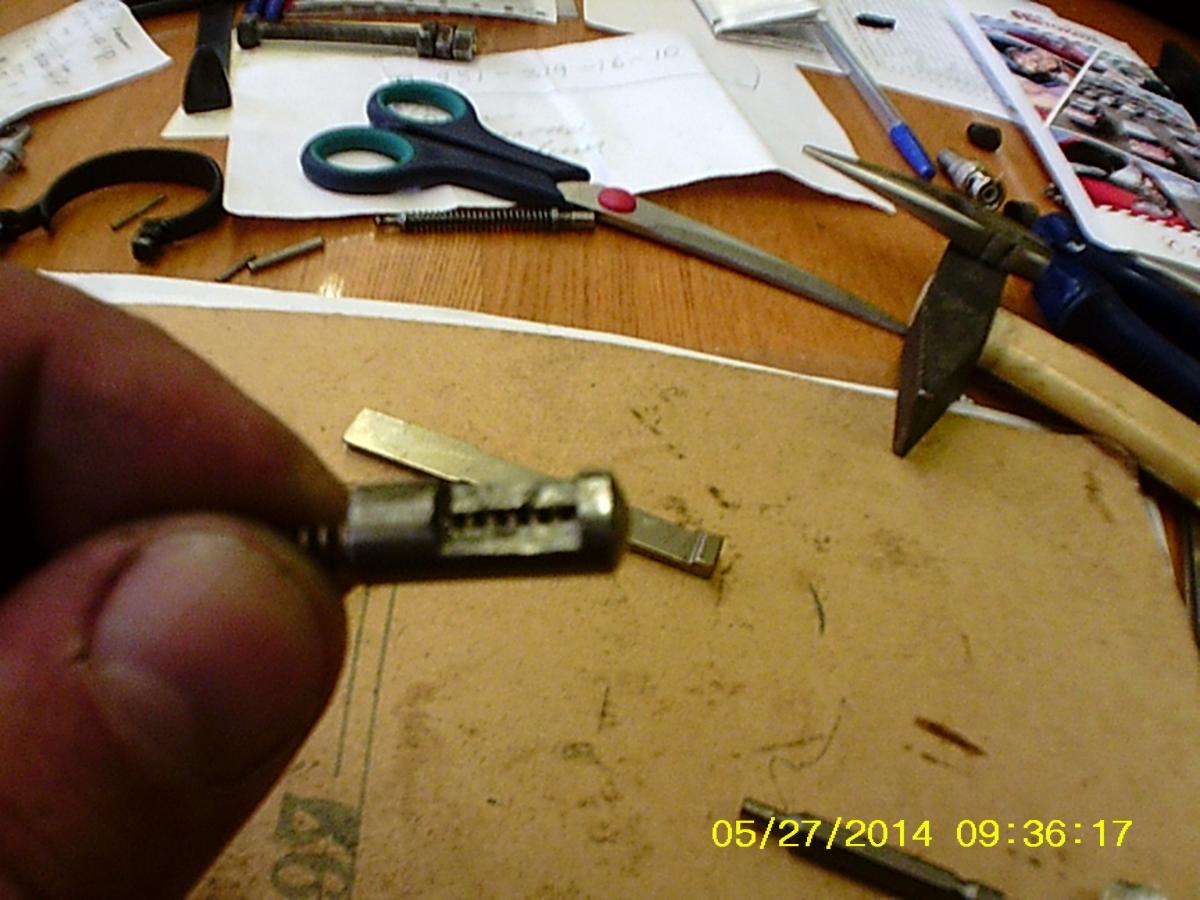

Сам толкатель.

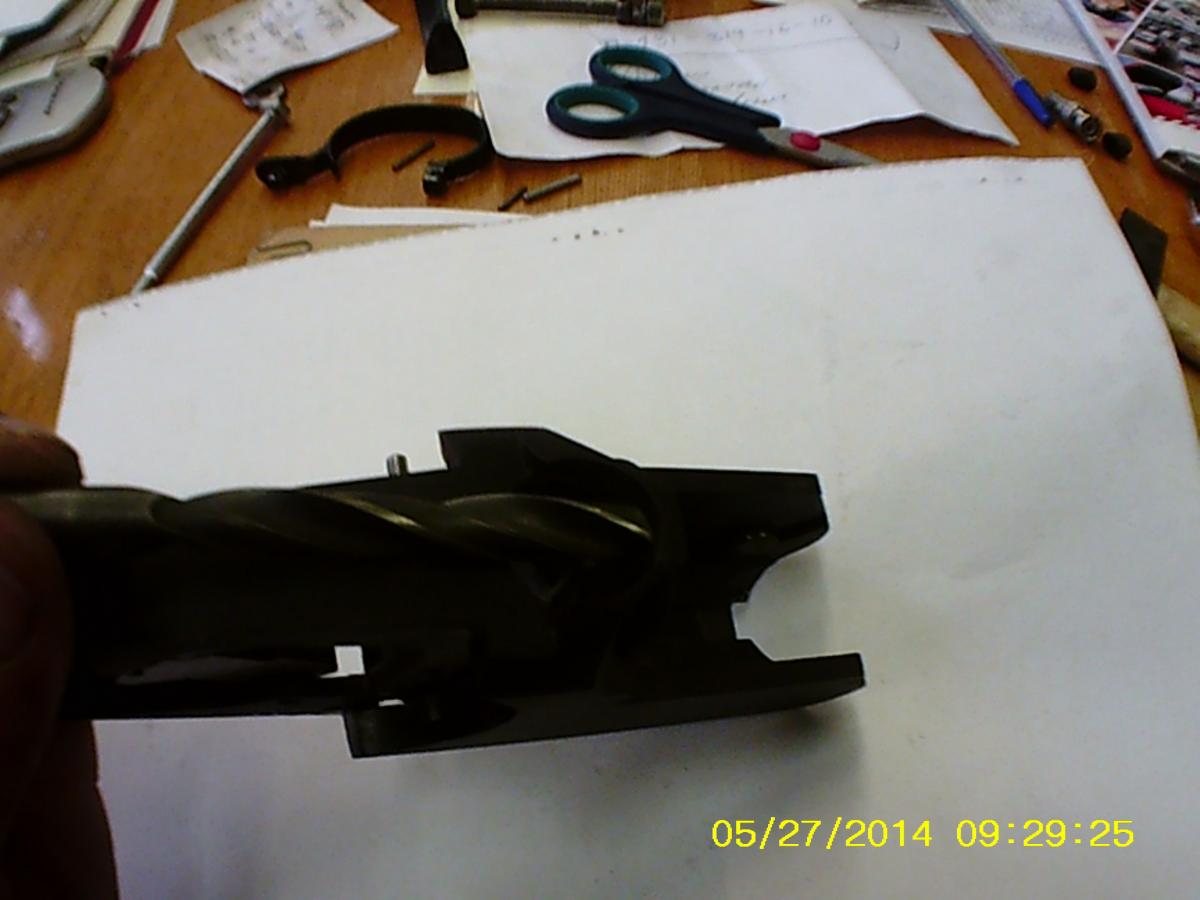

Сверлом большого диаметра снял маленькую фаску с отверстия толкателя. А надфилем снял фосочку с кромок самого толкателя.

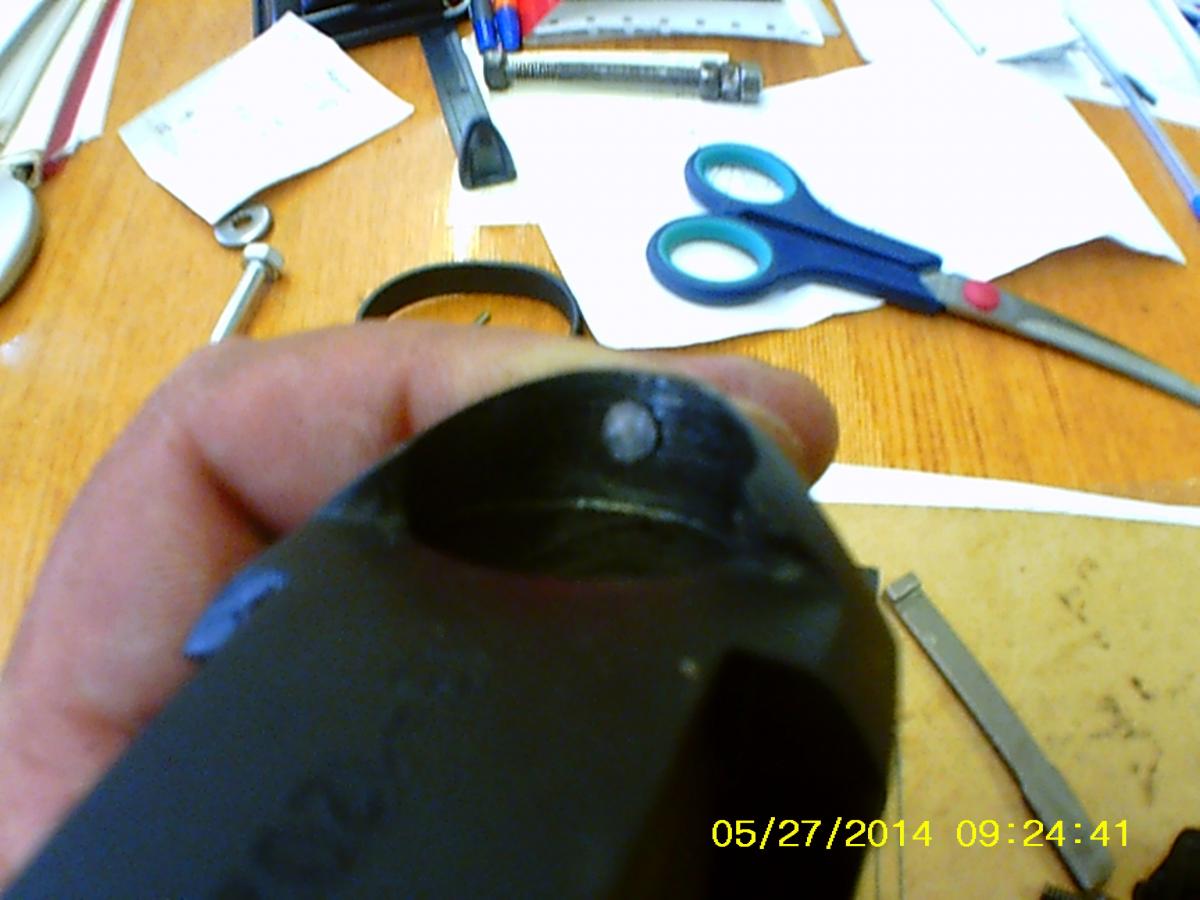

чуток зачистил задиры
Шабером снял тонкие как фольга кромки

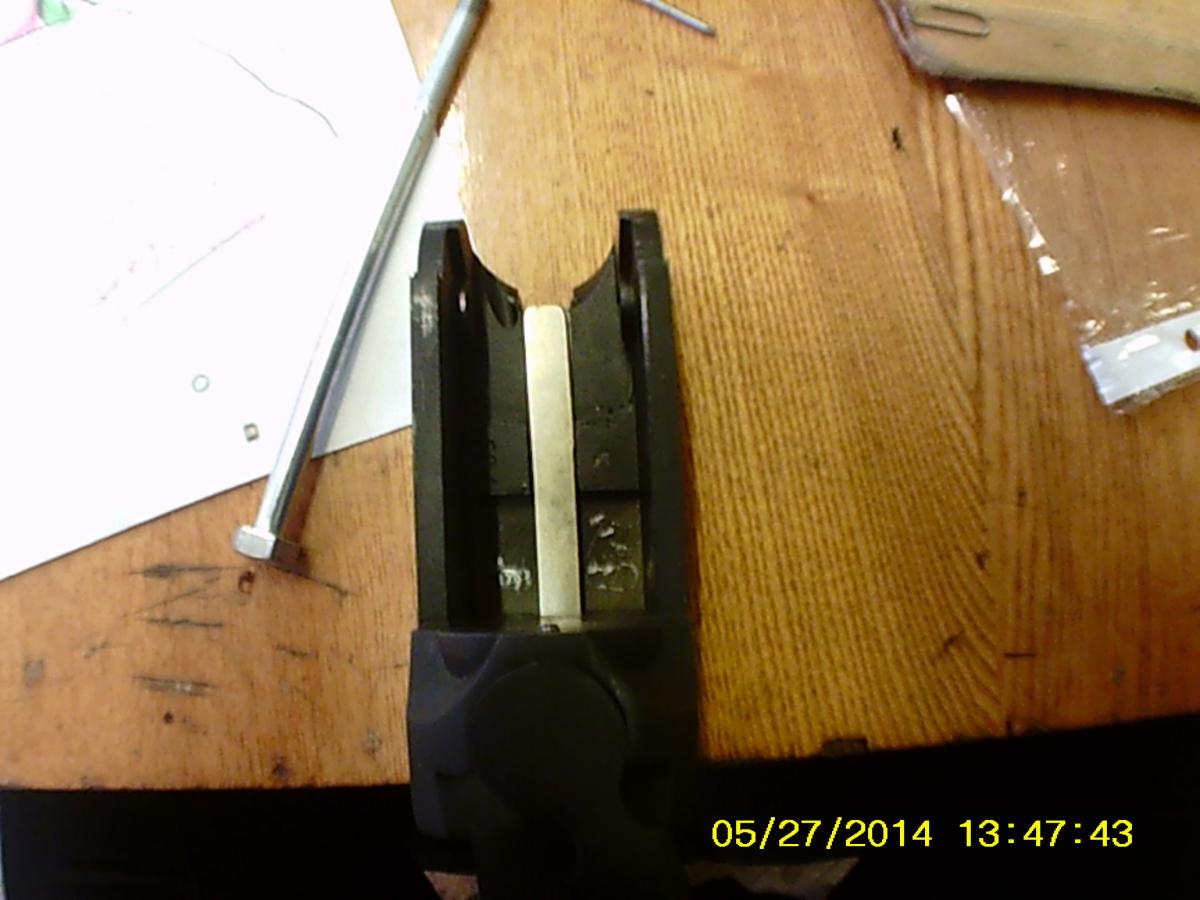

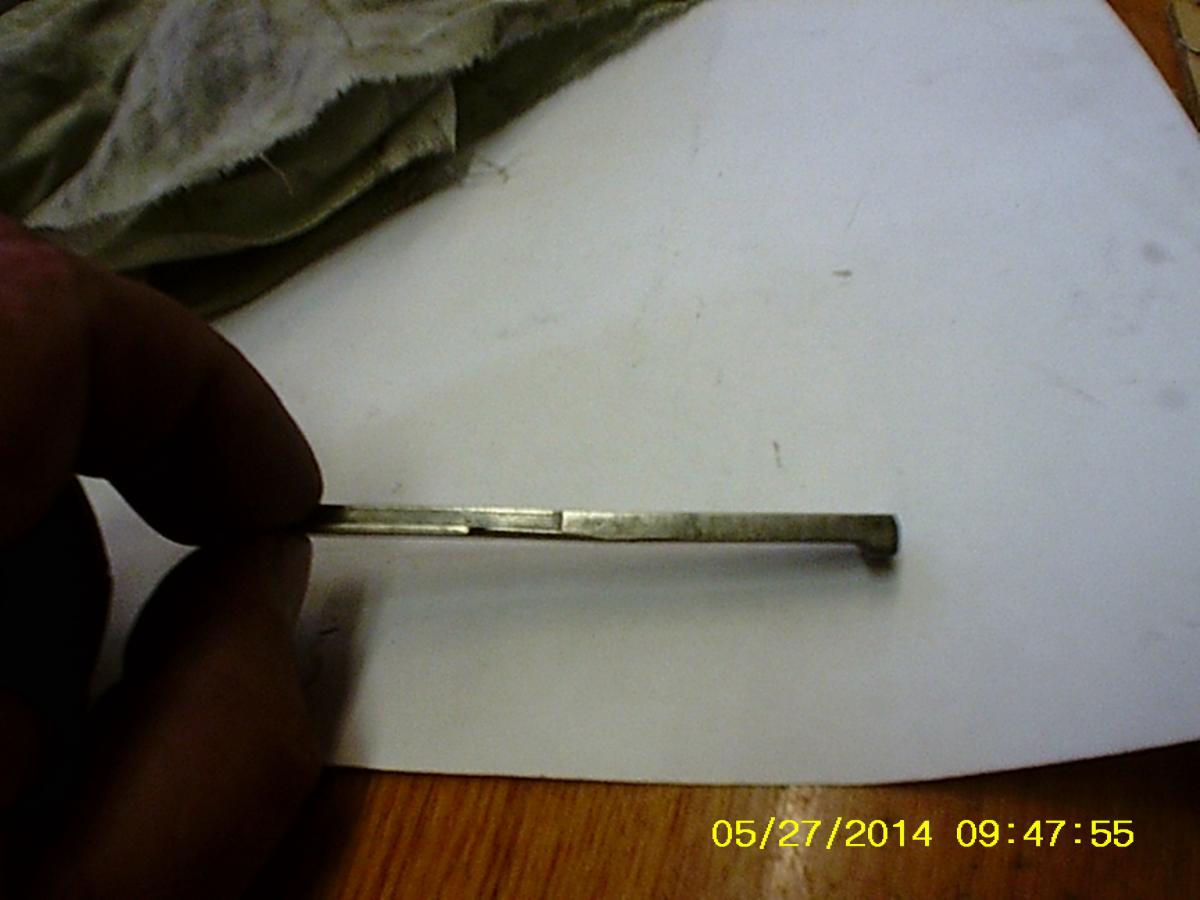

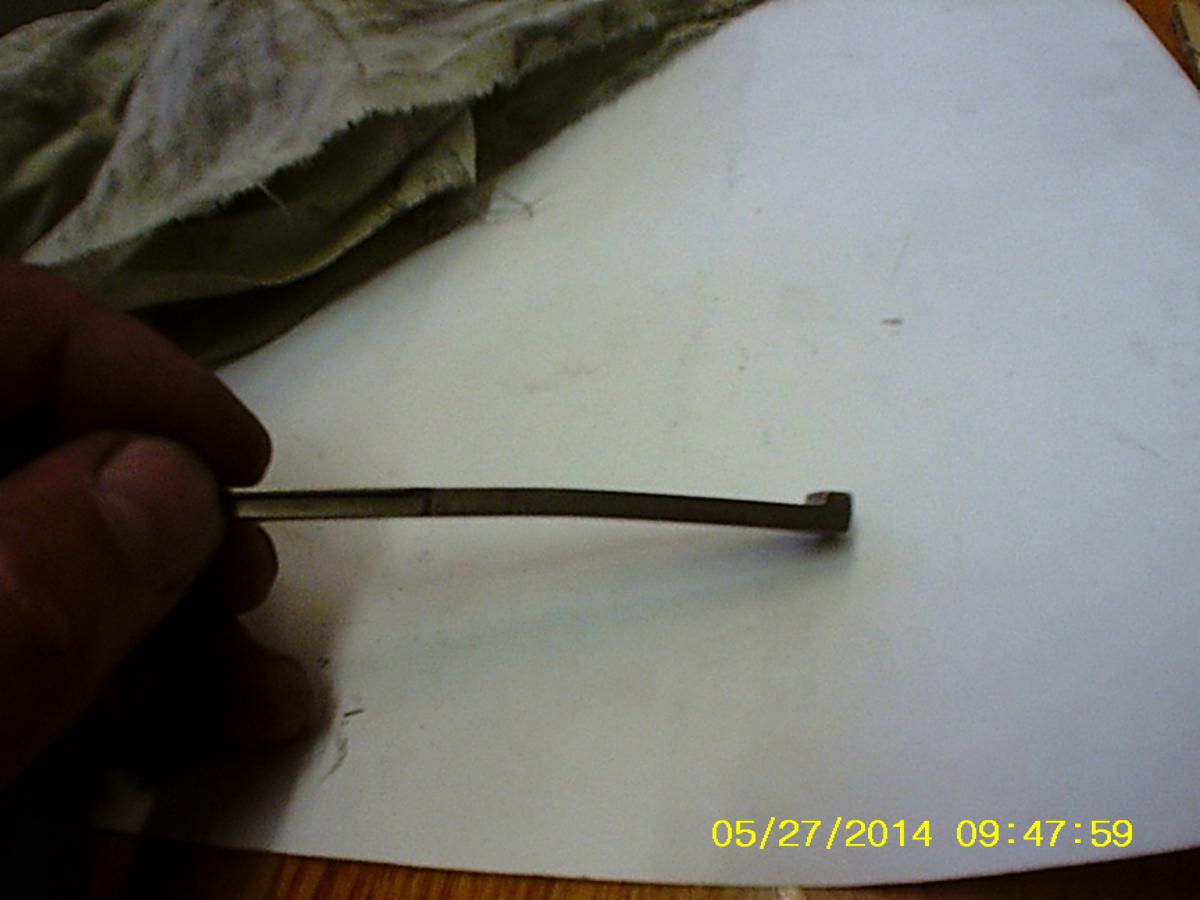

Вот таким оказался толкатель взводящий курки. Выправлять не стал....вроде и так всё работает. По видимому погнули либо при сборке на заводе, либо усилие на этом толкателе слишком большое????

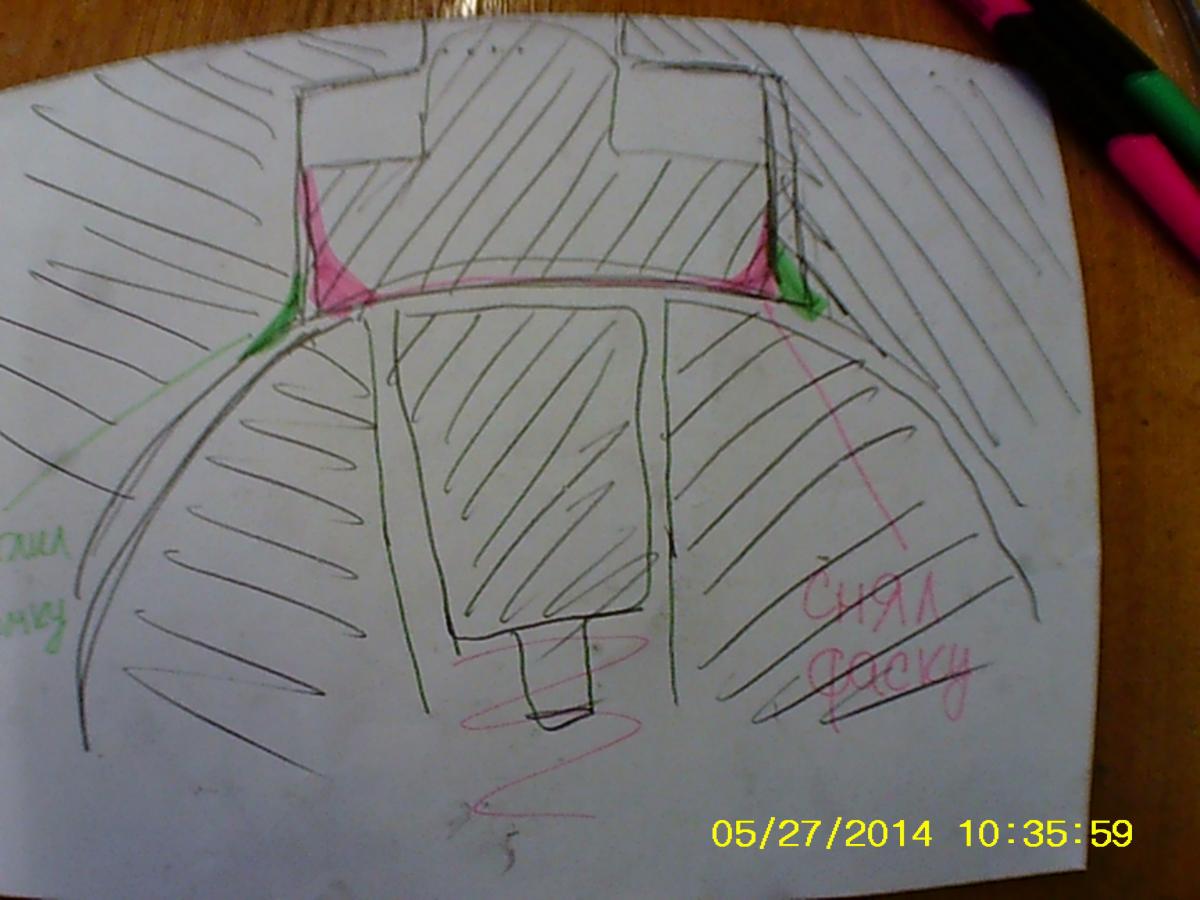

Это по быстрому изобразил где "подработал" кромки.

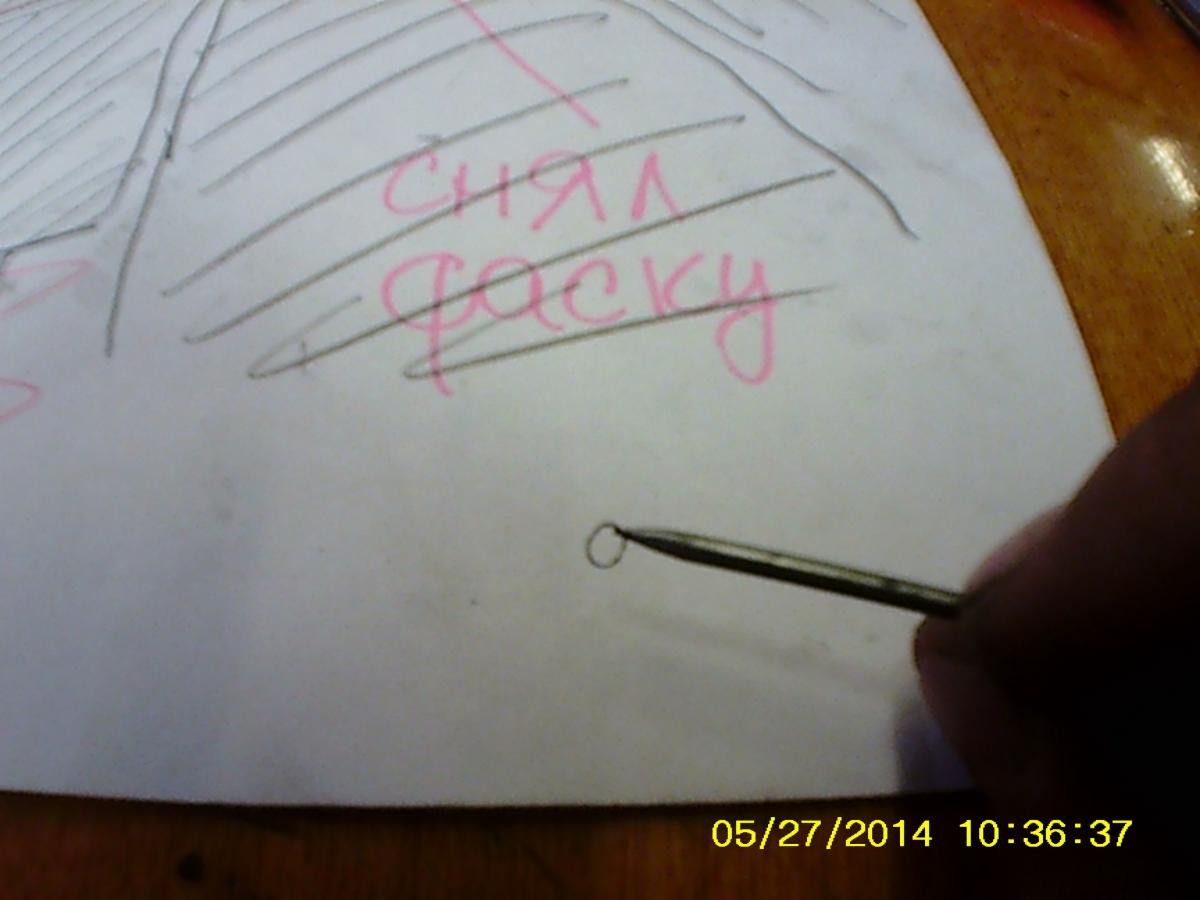

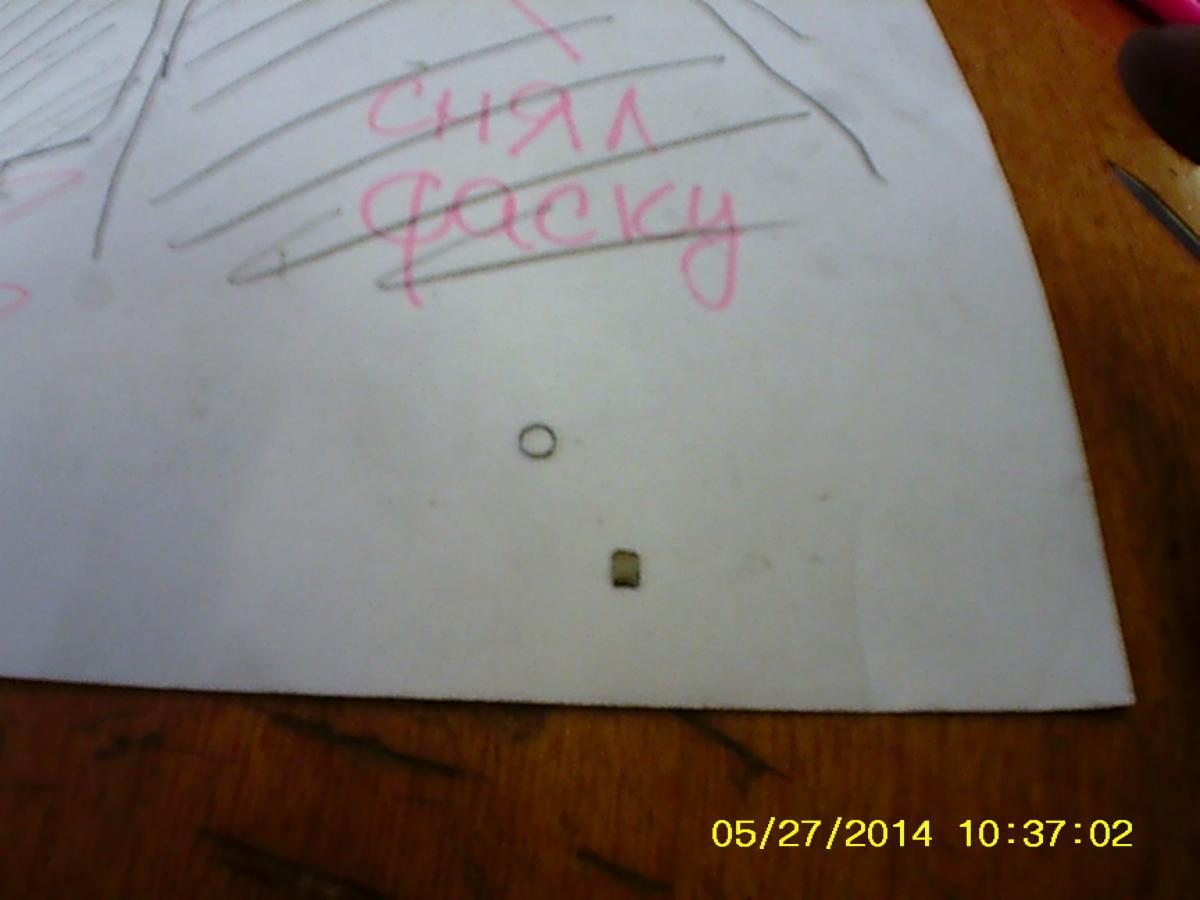

Это сюрприз из канала нижнего ударника...сначала думал, что это виток от пружины, но приглядевшись понял, что это колечко образовалось в результате засверливания отверстия под ударник.

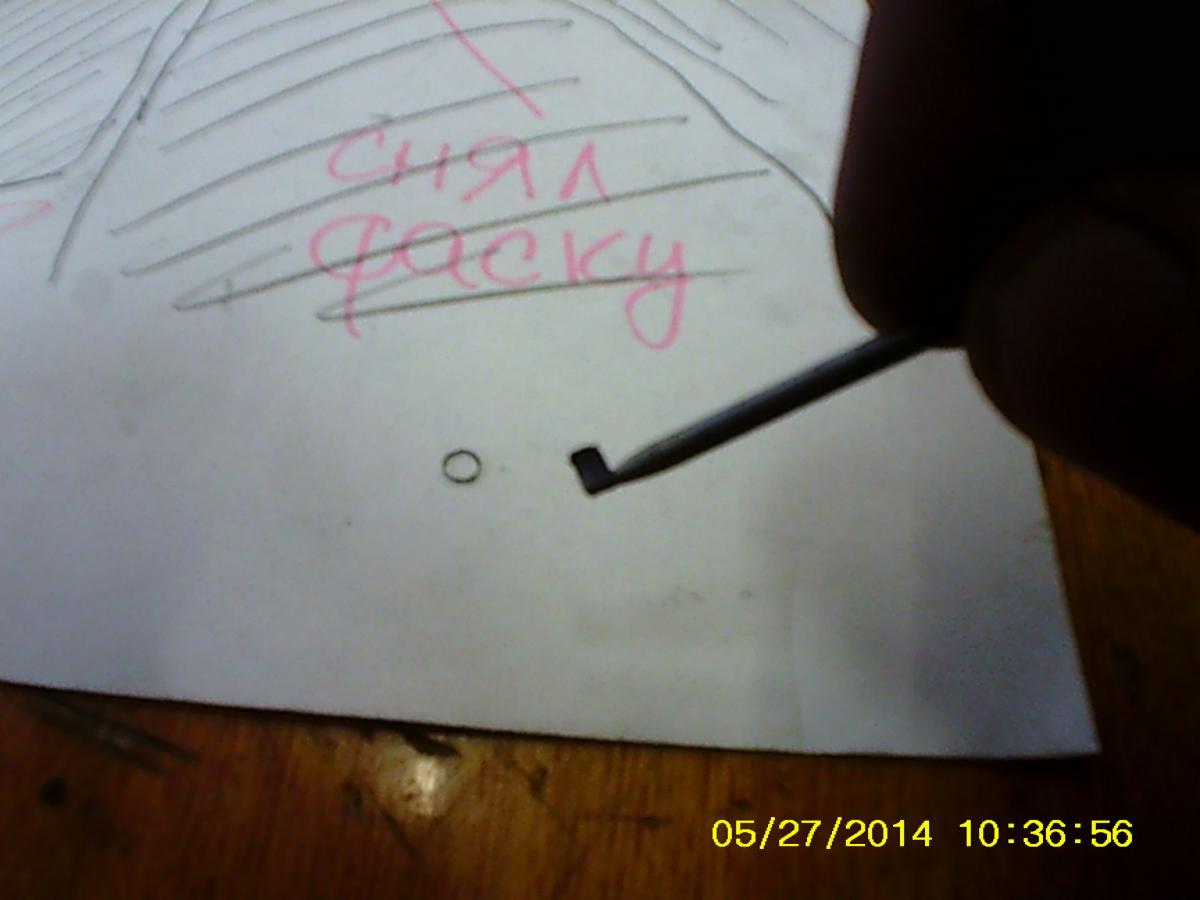

А этот лепесток из механизма эксцентрика "ключа" (с запорной планки)
Маленькое видео как теперь работает механизм после "доводки". Раньше ключ заедал в открытом состоянии и его приходилось приложив некоторое усилие вручную возвращать в закрытое положение.

з.ы. Мои пожелания Турецким друзьям - лучше подготавливайте детали к сборке, убирайте заусенцы и лучше смазывайте детали "ключа". А то признаки смазки были только на бойках.
