Тохатсу М5 BSS есть проблемма.

[Koli]

Шпонка должна быть в виде сегмента. Может выпала когда снимали крыльчатку?

И всё не могу никак въехать про шпонку. Моя конечно может и выпала. Но те что идут по парт номерам, к данному мотору по сути не могут подходить.Да, на самой крыльчатке там идёт небольшой паз, как и на рисунках прилагаемых каталогов.Но на самом валу там не паз, а срез и идёт он примерно милиметров 8. Как может маленькая круглая шпонка держаться на этом срезе. Ничего не понимаю.



[КИИ]

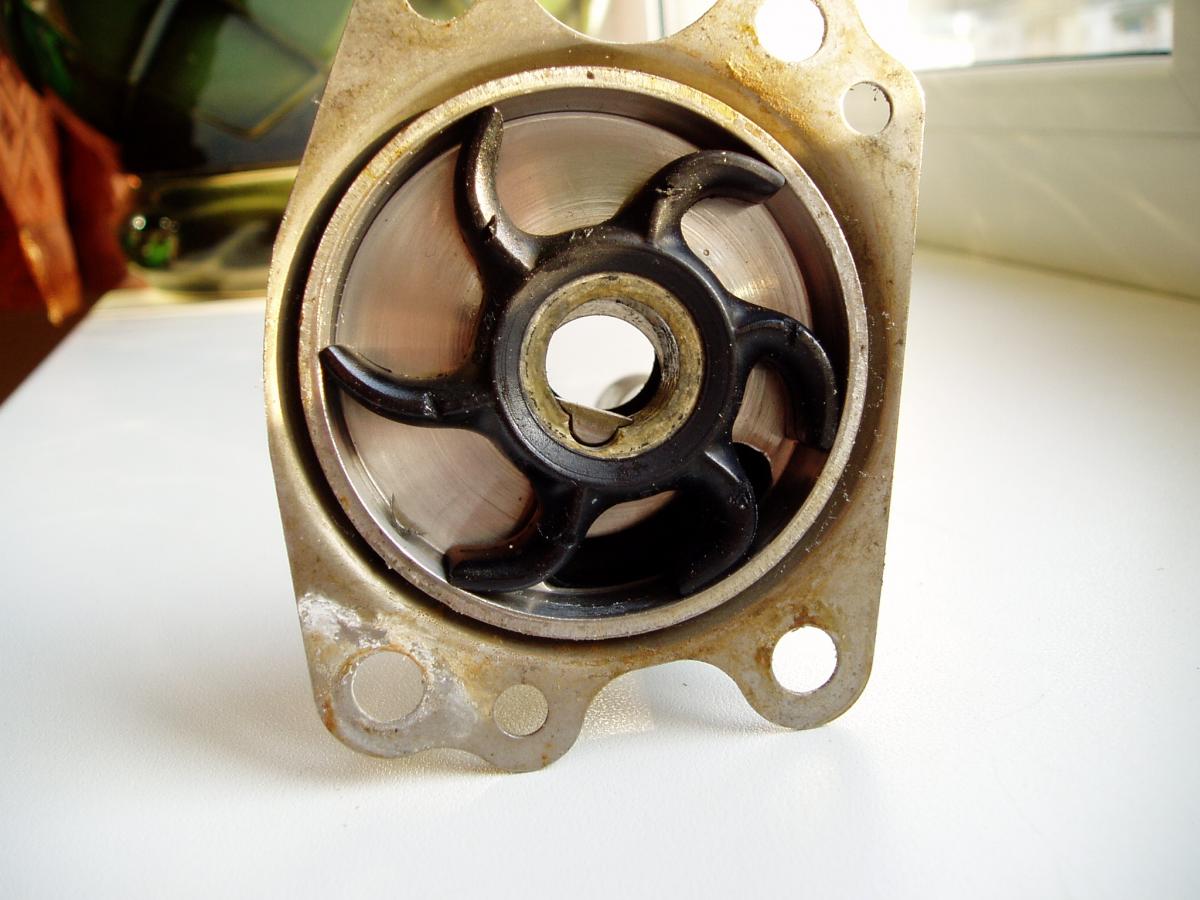

Примерно так как на фото. Думаю, что можно сильно не париться по поводу формы шпонки, нагрузка на неё маленькая. Достаточно отрезать по размеру гвоздь подходящего диаметра и спокойно собирать помпу. Надеваем на вал фторопластовое кольцо; приклеиваем на литол шпонку в паз на валу (шпонка выступает за диаметр вала); надеваем на вал крыльчатку, совмещая шпонку с пазом; надеваем верхнее фторопластовое кольцо; надеваем верхнюю крышку помпы подгибая лопасти крыльчатки; закручиваем болты на помпе. Всё. Можно ставить редуктор на дейдвуд. Ни в коем случае не крутить тягу реверса, иначе придется потом снимать редуктор и регулировать тягу.



[Питохот]

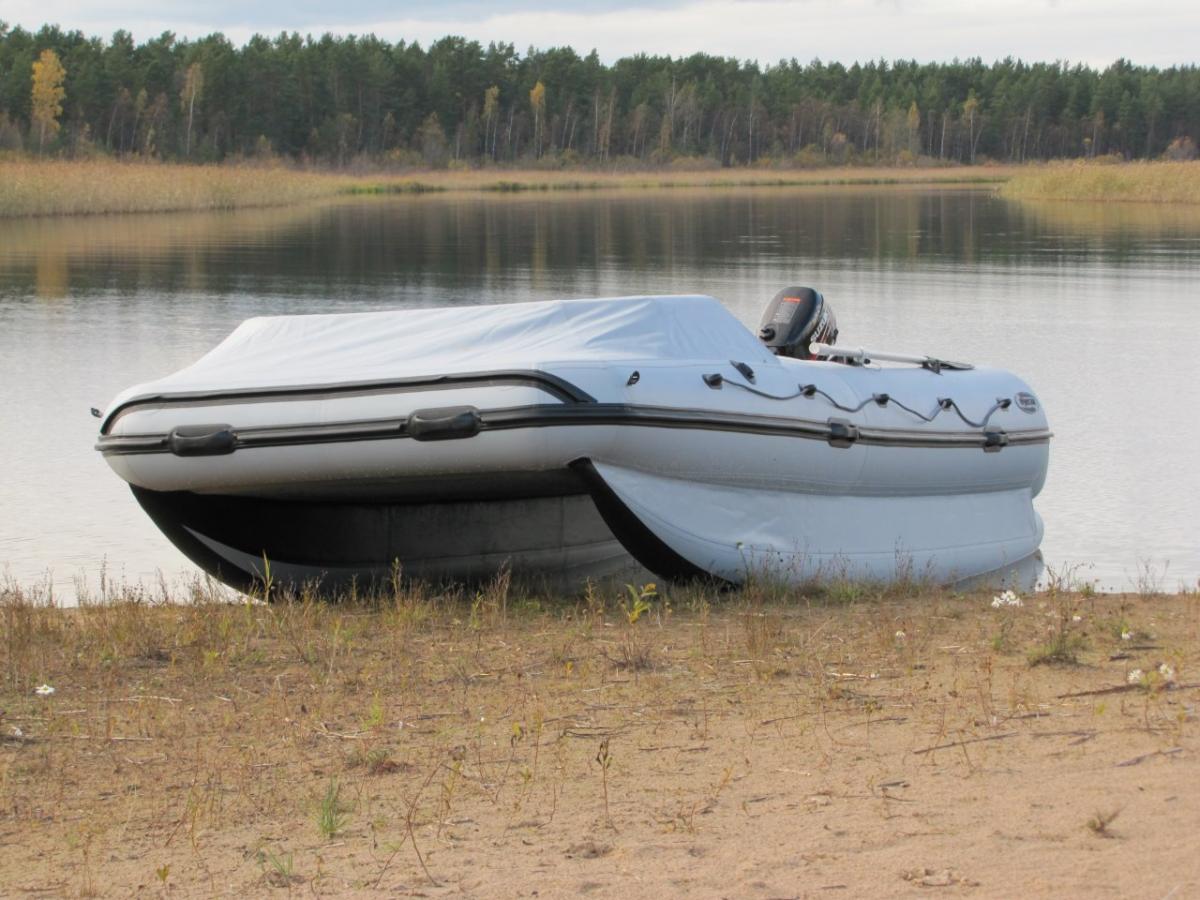

А сейчас нашли людей, которые толковый надувной катамаран моторный готовы сделать. В смысле это даже не кат в чистом понимании, а моторная лодка на катамаранной схеме. Что-то типа вот этого, только с парой нововведений.

да чего их искать - такие люди и лодки есть . самый большой минус таких изделий - транспортировочный габарит!



[Дорофеич]

Извиняюсь за оффтопик

Дно я так понял надувное и фанера сверху? или типа саней?

Дно из ПВХ, не надувное, посередине третий короткий баллон для жёсткости конструкции.

--- Добор поста---

да чего их искать - такие люди и лодки есть

Интересная лодка... А не могли бы вы, чтобы здесь оффтоп не разводить, кинуть в личку как такие называются и где их можно посмотреть?



[SergBoroda]

А не могли бы вы, чтобы здесь оффтоп не разводить, кинуть в личку как такие называются и где их можно посмотреть?

Да одна контора их разрабатывает и делает. "Ротаны" это Катамараны и лодки Ротан. Интернет-магазин
Пусть уж ссыль для всех будет
есть достоинства, но есть и недостатки.

оффтоп конечно. Если о "ротанах" речь пойдет дальше я выделю в отд тему, не сложно



[Koli]

Примерно так как на фото. Думаю, что можно сильно не париться по поводу формы шпонки, нагрузка на неё маленькая. Достаточно отрезать по размеру гвоздь подходящего диаметра и спокойно собирать помпу. Надеваем на вал фторопластовое кольцо; приклеиваем на литол шпонку в паз на валу (шпонка выступает за диаметр вала); надеваем на вал крыльчатку, совмещая шпонку с пазом; надеваем верхнее фторопластовое кольцо; надеваем верхнюю крышку помпы подгибая лопасти крыльчатки; закручиваем болты на помпе. Всё. Можно ставить редуктор на дейдвуд. Ни в коем случае не крутить тягу реверса, иначе придется потом снимать редуктор и регулировать тягу.








Миниатюры

Вот здесь, на фото именно такая шпонка какая должна стоять у меня. А во всех каталогах, к моему мотору идёт почемуто другая, просто круглая шпилька. Но раз нагрузка не сильно большая, буду мудрить самодельную. Авось что выйдет.



[Шер]

Но раз нагрузка не сильно большая, буду мудрить самодельную. Авось что выйдет

Я бы не советовал в системе охлаждения что-то городить от себя. Конечно, если оратно можно добраться на веслах, то еще можно , а если приличный путь....... ох и боязно. На воде мотор ремонтировать проблематично, тем более импортный.



[КИИ]

Я бы не советовал в системе охлаждения что-то городить от себя. Конечно, если оратно можно добраться на веслах, то еще можно

Вся система охлаждения в этих моторах, это крыльчатка в корпусе (помпа) и две трубки 10 и 30 см. Что там можно городить? В некоторых моторах на выходе стоит простейший термостат. Ковчег построил дилетант, а Титаник профессионалы. Результаты их работы Вы знаете.



[Koli]

Я бы не советовал в системе охлаждения что-то городить от себя. Конечно, если оратно можно добраться на веслах, то еще можно , а если приличный путь....... ох и боязно. На воде мотор ремонтировать проблематично, тем более импортный.

Согласен.Но как быть? Весь интернет облазил, пересмотрел кучу каталогов.И везде одно и тоже. Простая круглая шпонка, на подобие откусоного гвоздя.Такую как на фото выложеным выше, вместе с крыльчаткой, нигде не могу найти.



[Питохот]

Да одна контора их разрабатывает и делает. "Ротаны" это Катамараны и лодки Ротан. Интернет-магазин
Пусть уж ссыль для всех будет
есть достоинства, но есть и недостатки.

оффтоп конечно. Если о "ротанах" речь пойдет дальше я выделю в отд тему, не сложно

ан нет! там же видно - это Фрегат. я слукавил маленько - такая лодка у фрегата осенью была всего одна. Есть там Голова, которая разрабатывает все новое и проверяет на себе. Жаль, что не все его идеи воплощаются в серию. основная задача разработки этого катамарана - получить средство, которое без регистрации может перемещать до 6 человек достаточно быстро. есть видео, где эта дура (размеры ужасают) под 5 л. с. с 4 телами идет вроде 17 км/час. Это не значит, конечно, что с одним человеком она полетит 25. это водоизмещающее, а не глиссирующее судно. но лодка прикольная. и минус я увидел один - габарит в сложенном состоянии и вес...



[Koli]

Вообщем сделал шпонку из гвоздя. Собрал.Запустил мотор в бочке.Подача воды идёт хорошо. Только вот один ньюанс.Бочка у меня маленькая.Мотор поработал минут десять.Достал его, а вода в бочке стала вся масленистая. Вот не пойму, толи от выхлопных газов, толи редуктор пропускает.



[КИИ]

Мотор поработал минут десять.Достал его, а вода в бочке стала вся масленистая. Вот не пойму, толи от выхлопных газов, толи редуктор пропускает.

Это нормально. Бензин ведь с маслом. Если в редуктор пропускает, то в нем будет белая эмульсия.
