«Горизонталка» с вертикальным расположением стволов

Большинство современных охотничьих и спортивных гладкоствольных ружей разве что дизайном прицельных приспособлений да футуристической формой ложи могли бы удивить ружейных стрелков начала прошлого века.
Ничуть не умаляя значения научно-технического прогресса, все же следует признать, что «золотой век» охотничьего оружия пришелся на конец ХIX – начало XX века и все современные модели знаменитых фирм в той или иной степени лишь копируют английские, бельгийские, немецкие… ружья, созданные еще в начале прошлого века. Даже новейшие модели стендовых ружей часто несут в своей «спортивной» концепции задумки ружейных мастеров, воплощенные в охотничье оружие более ста лет назад.
Не является исключением появившееся в 70-е годы спортивное ружье PERAZZI МХ8, расцененное почти всеми стрелками как «революционный» прорыв в стендовой стрельбе; оно тоже несло в своей конструкции идеи столетней давности.


Итальянские оружейники, избавившись от подствольных крюков и несколько изменив систему запирания, опустили стволы глубже в колодку, уменьшив вертикальную отдачу, стали считаться в XX веке законодателями компоновки современного стендового ружья.


Не стоит забывать, что уже в 1909 году появился бокфлинт BOSS из разряда best gun, имеющий низкую посадку ствола, как у современных стендовых ружей, и, по сути, он продолжает оставаться лучшей вертикалкой и в наши дни.


Но и бокфлинт BOSS был далеко не первой задумкой ружейных мастеров в создании оружия с вертикальным расположением стволов, а главное, – ружьем с минимальной вертикальной отдачей, что является одной из основных составляющих при стрельбе влет.

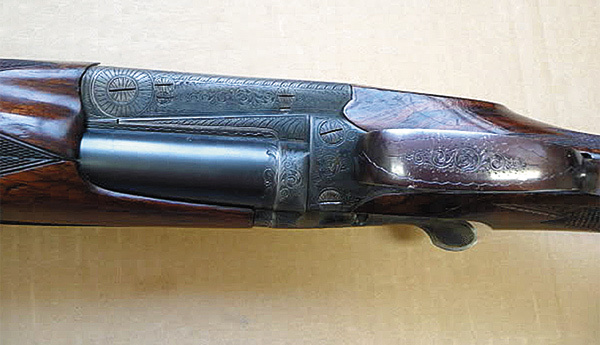

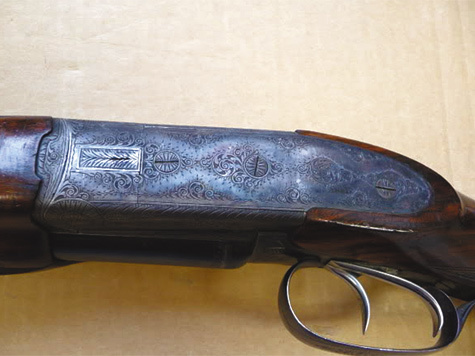

Вертикалки современной компоновки BOSS, MERKEL, HOLLAND – дорогие и престижные ружья, встречающиеся весьма редко, никогда не вызовут такого интереса, как «нестандартные» конструкции, отражающие оригинальный подход ружейных мастеров к извечной теме – более точной стрельбы дробью. Так и у меня неподдельное любопытство вызвала вертикалка несколько странного вида. Бокфлинт, типичный гринеровский затвор, как у горизонталки, только перенесенный на правую сторону колодки, сама колодка широкая, заметно смещенная вбок от оси прицельной планки, антабка на соединительной планке стволов и прочие «несуразности», что не укладывалось в привычную концепцию ружья с вертикальным расположением стволов. Но что удивило по-настоящему, это то, что открывалась дву-стволка влево вбок, а не вниз, в отличие от привычной «переломки».


Видеть подобные ружья мне раньше не приходилось, и в результате поисков и расспросов удалось собрать по похожим ружьям некоторую информацию. Так в одном украинском издании автор пишет о подарке маршала Чуйкова. Это был «Супербритте» 12-го калибра 1929 года выпуска. Вертикалка с откидными влево стволами! Конструкция ружья напоминала колодку обычной горизонталки, только повернутой влево на 90 градусов. Стволы идеальной сверловки, длиной 680 мм. Вес блока стволов 1382 грамма. Наружная поверхность стволов без раковин и без намека на коррозию, а ведь ружью более 70 лет! Люфтов в запирающем механизме нет, гальваническое покрытие мягкого черного тона. Ореховая ложа выполнена в английском стиле, без затыльника. При легком нажатии большим пальцем правой руки на вертикальный рычаг, находящийся с правой стороны колодки, отпирается запорная планка и стволы поворачиваются влево, одновременно нагнетаются боевые пружины. Патронники стандартные, 70 мм длиной. Дульные сужения чок и получок. Прицельная планка с бронзовой мушкой, невентилируемая. Цевье крепится к стволам с левой стороны. Его крепление практически ничем не отличается от крепления у горизонталки, рычаг-защелка цевья точно такая же. Предохранитель неавтоматический, расположен в верхней части в привычном для вертикального ружья месте. Вообще в ружье в целом нет ничего лишнего. Все надежно, просто и изящно.


О похожих ружьях также писал известный оружиевед В.Е. Маркевич «Охотничье двуствольное ружье с вертикально расположенными стволами, откидывающимися вбок, было выпущено английским оружейником Гринером около 1880 г. Для заряжания стволы откидывались влево, вращаясь относительно вертикальной оси. Запирались обычным болтом Гринера, также расположенным вертикально и управляемым укороченным рычагом Дау на спусковой скобе. Ударный механизм ружья был устроен таким образом, что по бойкам ударяли массивные части курков, расположенных внутри ствольной коробки, а наружные курки служили лишь как рычаги для взведения и плавного спуска, а также как указатели».


Относительно ружья этой системы сам Гринер говорил: «Хотя это ружье было сделано в виде опыта, но оно оказалось почти настолько же удобным в обращении, как и обыкновенная одностволка, а так как отдача была направлена по оси приклада, то не замечалось отклонений снарядов в стороны, что неизбежно в обыкновенных двустволках» (имелись в виду ружья с горизонтально спаренными стволами).


И хотя Гринер, известный не только как великий оружейник, но и как великолепный стрелок, говорит здесь только об отсутствии бокового смещения при стрельбе из данного бокфлинта, конечно, следует понимать, что данная конструкция подразумевает низкое положение стволов (отсутствие нижнего запирания) и, как следствие, минимизацию вертикальной отдачи. Созданием данного ружья Гринер фактически записал себя в «идеологи» компоновки современного стендового оружия.

Юрий Константинов 11 января 2013 в 00:00

Взято здесь «Горизонталка» с вертикальным расположением стволов - Охотники.ру

А хронцузы разве не делают и сейчас что -то подобное, то ли "Беби Бреттон", то ли еще что то?

Я года 2 или 3 назад тоже публиковал в какой-то теме, но не могу найти. Повторю.


[TD="class: ntitle"]Вертикалка с изюминкой.[/TD]
[TD="class: category, align: right"][/TD]
[TD="width: 5"][/TD]

[TD="class: news, colspan: 2"]

Бельгийское оружейное дело уходит своими корнями в очень далёкое прошлое. Центром изготовления огнестрельного оружия был и остаётся город Льеж. Его производство здесь началось в XVI веке, стремительно развивалось в XVIII веке, а уже к концу XIX века достигло таких объёмов, что превысило выпуск оружия во всех остальных странах мира!

В ХIХ веке оружейная промышленность Льежа сосредоточивалась преимущественно в небольших кустарных мастерских. К 1890 году в городе насчитывалось 187 ружейных фирм, а в его окрестностях вместе с Герсталем – до 280 частных предприятий, на которых трудились без малого восемьдесят тысяч мастеров, которые изготовляли как очень дешёвое, так и дорогое охотничье оружие.

Ныне основным производителем охотничьего огнестрельного оружия в Бельгии является Национальная фабрика военного оружия в городе Герстале, известная как FN (Fabrique Nationale d’Armes de Guerre). Также в стране работает немало небольших полукустарных мастерских, которые изготавливают ружья, штуцеры, карабины в небольших количествах преимущественно в штучном исполнении. Это старинные фирмы «Лебо-Куралли», «Август Франкотт», «Дюмулен», «Марсель Тис и сыновья» и др.

Льежская фирма F. Dumoulin & С It Liege известна с 1815 года. В нашей стране ружья производства этой компании встречаются весьма редко, по большей части они попадали в СССР как трофеи Великой Отечественной войны. Мало было их и в дореволюционной России.

Основу продукции компании «Дюмулен» составляло дешёвое оружие, но были в ассортименте и дорогие ружья. В настоящее время фирма выпускает в основном штуцеры с горизонтально расположенными стволами, а также охотничьи карабины. Близость Германии и Франции оказала влияние на стиль выпускаемых ружей, они производились как в традиционном немецком стиле, так и неклассических конструкций, что ближе к французскому стилю.

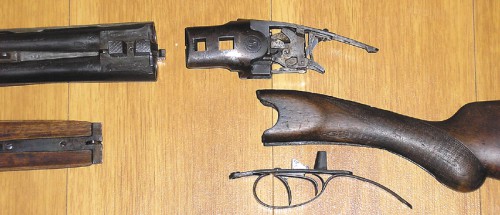

Фото 1​

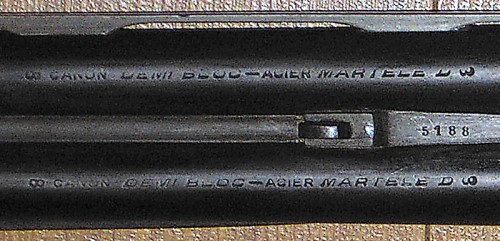

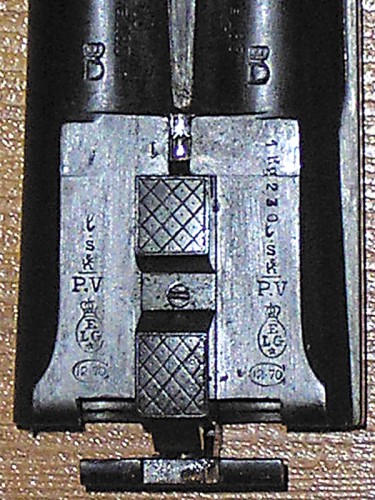

Мы расскажем о двуствольном ружье с вертикальным расположением стволов производства F. Dumoulin & С It Liege. Это недорогая модель, однако она имеет довольно необычную конструкцию. Стволы сделаны из стали ACIER MARTELED и соединены по схеме Demibloc – каждая ствольная трубка изготовлена вместе с половиной каждого крючка из одного куска стали, а после отделки стволы соединены (фото 1) . Их длина – 700 мм. Как свидетельствуют испытательные и информационные клейма, ружьё было изготовлено после 1924 года. Набор клейм обычный и соответствует вышеуказанному периоду (фото 2) .

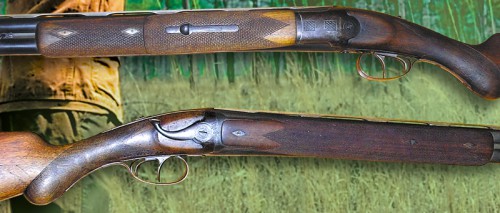

Фото 2​

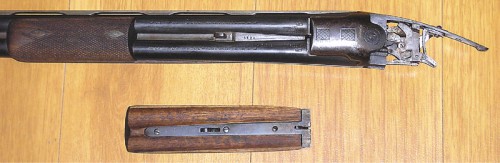

Даже при беглом осмотре в глаза сразу бросаются необычные цевьё и коробка. При нажатии вниз на рычаг запирания, который находится на правой стороне коробки, стволы отпираются и открываются справа. Для тех, кто первый раз взял в руки такую модель, манипуляции при перезарядке кажутся несколько необычными, но если разворачивать ружьё немного против часовой стрелки, всё становится на место – появляется ощущение, что перезаряжаешь обычную горизонталку. При отсоединении съёмной части левой половинки цевья и стволов складывается впечатление, что классическую горизонтальную двустволку просто повернули на правый бок (фото 3) , но при более полной разборке становится ясно, что обычным разворотом не обошлось.

Фото 3​

Ружьё с поворотными стволами было изобретено в Англии. Автор конструкции неизвестен. Несмотря на простоту устройства и прочность, эта система использовалась недолго, потому что была сконструирована под патрон Лефоше (который впоследствии был вытеснен патроном центрального боя), не имела экстрактора и не допускала применения подкладных замков, бывших тогда в большой моде. Также около 1880 года Гринер выпустил двуствольное ружьё оригинальной системы с поворотными стволами. Конструкторы пытались устранить недостатки, присущие ружьям с горизонтально расположенными стволами. Ружьё с вертикальными стволами удобнее в обращении, «не сваливается» набок во время прицеливания. Кроме того, спаивание вертикальных стволов проще в производстве, чем горизонтальных (необходимо, чтобы оси стволов пересеклись в точке прицеливания на расстоянии 35 м).

Для мастеров-оружейников самой сложной и трудоёмкой деталью является ствольный блок, и в первых вертикалках с поворотными стволами производители использовали практически те же заготовки и оснастку, что и для ствольных блоков горизонтальных ружей. Грубо говоря, брали стволы обычной горизонталки, припаивали прицельную планку к левому стволу и получали стволы для вертикалки. Поэтому в представленном ружье фирмы F. Dumoulin & С It Liege запирание, традиционное для горизонталок: на нижний крюк – запорной планкой (в ружье «Дюмулен» они слева), на верхний крюк – рычагом запирания (в ружье «Дюмулен» они справа). Конечно, они несколько видоизменены, но аналогия с горизонтальными ружьями видна (фото 4) . Это конструктивное решение позволило сделать высоту коробки равной высоте ствольного блока.

Фото 4​

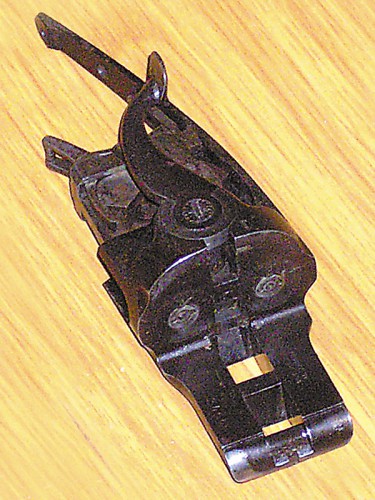

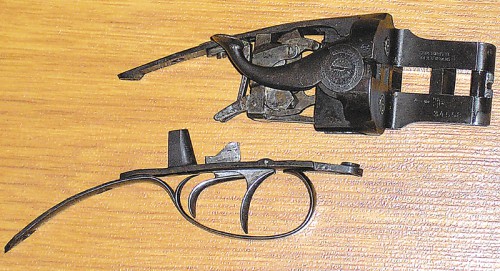

А вот ударно-спусковой механизм ружья ничего общего с механизмами горизонталок не имеет. Он прост и компактен (фото 5) .

Фото 5​

Ударники (внутренние курки), ударяя по бойкам, движутся навстречу друг другу (для верхнего ствола – снизу вверх, для нижнего – сверху вниз). Такая конструкция допускает установку спиральных боевых пружин небольшого размера и «силы», так как оба ударника бьют по бойкам верхними частями. Небольшие боевые пружины также позволяют без особых усилий взводить ударники ружья рычагом запирания. Такая конструкция даёт возможность при необходимости взвести ружьё, не переламывая стволов. Предохранитель традиционный, имеет верхнее расположение (на шейке приклада) и запирает шептала.Спусковой механизм компактный. Это позволило сделать паз врезки механизма в приклад небольшим. В связи с этим плоскость соприкосновения приклада и коробки ружья получилась большая. По-видимому, это сыграло не последнюю роль в том, что «родной» приклад сохранился, а вот «родное» цевьё нет. На фото 3 видно, что цевьё изготовлено заново, причём работа исполнена не лучшим образом. Также были внесены изменения в конструкцию коробки ружья. Можно предположить, что от использования некачественных патронов был прогар вокруг отверстий для бойков на зеркале казённика коробки. Поэтому были установлены брандтрубки (как в ружье ИЖ-54), но подгонка сделана не идеально (фото 6) .

Фото 6​

В настоящее время оружие подобной конструкции компания F. Dumoulin & С It Liege не выпускает. Однако есть данные, что похожие модели, с поворотными стволами, производит «Август Франкотт». Это ружья 12-го калибра, и относятся они к группе суперлёгких полевых ружей.

Взято здесь Вертикалка с изюминкой. » Оружие » COMGUN.RU - Сайт для...
[/TD]

СПАСИБО за информацию!интересно бы было такое увидеть в живую,или даже потрогать.
