Тактико-технические характеристики 7,62х39 мм (57-H-231C, со стальным сердечником)
Калибр, мм - 7,62
Диаметр пули, мм - 7,9
Вес пули, г - 7,9
Вес пороха, г - 3,0
Начальная скорость пули, м/с - 710–725
Дульная энергия, Дж - 1990–2080
Патрон 7,62×39 мм появился в 1943 г. промежуточный патрон конструкции Н М.Елизарова и Б. В.Сёмина. Он был создан в ответ на создание немцами промежуточного патрона, который применялся в автомате StG-44. Окончательная разработка была завершена к 1949 году. Окончательный образец патрона сильно отличался от начального образца 1943 года.
Работа по созданию промежуточного патрона в СССР началась еще в 1939 г., хотя вопрос об этом ставился значительно раньше. Для исследования вопроса был разработан патрон калибра 5,45 мм, и было дано задание на проектирование самозарядной винтовки под этот патрон. Однако в связи с началом Великой Отечественной войны конструкторы были переключены на более актуальные работы.

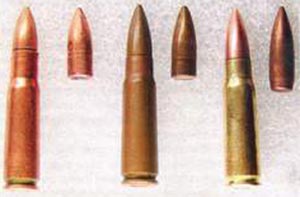

Советские 7,62-мм патроны обр. 1943 г.:
- с пулей со свинцовым сердечником и гильзой 41 мм (слева)
- с пулей со свинцовым и стальным сердечником и гильзой 39 мм.
Разработка промежуточного патрона была снова начата в 1943 г., после того, как участники Технического совета Народного комиссариата вооружения (НКВ) были ознакомлены с трофейными образцами захваченными на фронте у фашистов, а также с предоставленным в распоряжение СССР для ознакомления американским самозарядным карабином М1.

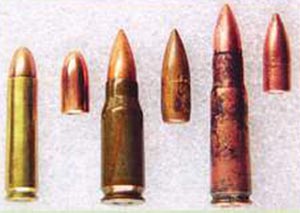

Промежуточные патроны периода ВОВ:
7,62x33 (США)
7,92x33 (Германия)
7,62x41 (СССР) слева - направо
Особое внимание специалистов привлек новый немецкий патрон калибра 7,92 мм с длиной гильзы 33 мм и разработанный под него карабин МКВ 42 [Н], который проходил испытания в действующей армии. Этот патрон длиной 48 мм имел массу 16,2 г. При массе пули 8,2 г и начальной скорости 700 м/с он обеспечивал прицельную стрельбу на дальности 800 м.
На совещании было принято решение о необходимости разработки патрона уменьшенной мощности для замены винтовочного патрона в таких видах оружия, как самозарядная (автоматическая) винтовка и ручной пулемет, а также новых видов стрелкового оружия под него.
На основе нового промежуточного патрона можно было создать легкое индивидуальное автоматическое оружие с большей дальностью эффективной стрельбы, чем у пистолета-пулемета. Ответственным за разработку нового патрона было назначено ОКБ-44 (впоследствии НИИ-44, который в 1949 г. вошел в состав НИИ-61 и реорганизованный в 1966 г. в ЦНИИТОЧМАШ).
Для определения оптимальных характеристик патрона были проведены расчеты по выбору скорости пули и ее массы для калибров 5,6 мм, 6,5 мм, и 7,62 мм. Эти калибры были выбраны как наиболее часто встречающиеся на практике.
К новому патрону калибра 7,62-мм были предъявлены следующие требования: гильза должна быть современной формы - без фланца; меньшие вес и габариты, чем у винтовочного патрона; уменьшенная до 20% (по сравнению с винтовочным) мощность патрона; энергия пули на дальности 1000 м должна была быть не менее 25 кгм.
Промежуточный патрон должен был использоваться для стрельбы из автоматического карабина-пулемета, самозарядной винтовки и ручного пулемета. Оружие под новый патрон должно было быть легким, в том числе за счет уменьшения длины ствола.
С этой же целью считалось возможным использовать для карабинов-пулеметов (автоматов) тонкие винтовочные стволы, не опасаясь их перегрева, т.к. стрельба из них должна была вестись в основном одиночными выстрелами и лишь иногда, в наиболее критические моменты боя - автоматическим огнем.
Считая настильность траектории одной из основных характеристик патрона, в ОКБ-44 с самого начала было решено, что наш патрон должен быть лучше, чем немецкий. У патрона 7,92x33 дальность прямого выстрела (ДПВ) составляла 300 м, для нашего приняли ДПВ равной 325 м.
И уже 3 сентября 1943 г. в Техническом совете НКВ были рассмотрены два первых варианта патрона, был выбран один из них (впоследствии названный 7,62-мм патроном образца 1943 г.). После сентябрьского совещания всеми оружейными КБ и научно-исследовательским полигоном стрелкового и минометного вооружения ГАУ (НИПСМВО) были начаты разработки оружия под перспективный автоматный патрон.
В декабре 1943 г. первая партия патронов с пулей со свинцовым сердечником (этому патрону присвоили индекс 57-Н-231) была испытана на полигоне. После некоторой доработки, с марта 1944 г. начался выпуск опытно-серийной партии 7,62-мм патронов обр. 1943 г. Первоначальный вариант патрона имел гильзу длиной 41 мм и пулю со свинцовым сердечником без заднего конуса и с короткой головной частью.
Разрабатывавшиеся в то время образцы оружия под новый патрон - самозарядный карабин и карабин-автомат (автомат) - были предназначены, прежде всего, для стрельбы одиночными выстрелами. Предполагалось, что автоматический огонь при стрельбе из автомата должен был использоваться только в ближнем бою (на дальности 100-200 м).
Исходя из этого, в ходе разработки патрона обр. 1943 г. основное внимание уделялось обеспечению необходимой кучности стрельбы одиночными выстрелами, дальности прямого выстрела и пробивному действию пули.
Высокой кучности стрельбы автоматическим огнем от нового патрона не требовалось. Однако позже, после принятия на вооружение АК (автомата Калашникова), основным видом стрельбы из автомата, для повышения плотности огня (плотность огня - количество пуль на погонный метр в минуту), стали считать стрельбу очередями, независимо от дальности до цели.
При этом, справедливости ради, необходимо отметить, что вероятность попадания в цель при стрельбе очередями повышалась, но незначительно, в то время, как расход патронов возрастал пропорционально длине очереди.
В 1944 году, после получения первых результатов испытаний, начались работы по совершенствованию патрона с целью повышения его кучности и пробиваемости. Головная (оживальная) часть пули была удлинена, что дало возможность улучшить баллистический коэффициент при сохранении массы пули.
У пули был введен задний конус, что уменьшило сопротивление воздуха полету пули, причем не только, как тогда считалось, на дозвуковых скоростях (т.е. при стрельбе на большую дальность), но и при сверхзвуковых скоростях полета пули.
Для сохранения общей длины патрона дульце гильзы было укорочено на 2 мм и увеличена глубина посадки пули в гильзу. Гильза получила окончательную длину 38,7 мм (при обозначении патрона 7,62x39 длина гильзы указывается округленно).

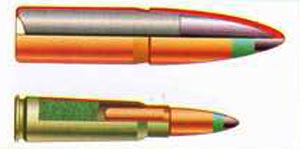

Патрон 7.62x39 мм
После этого начались работы по замене свинцового сердечника стальным. Пуля со стальным сердечником получила наименование - «суррогатированная». Её длина увеличилась с 22,8 мм, у первого варианта, до 26,8 мм. Основным аргументом применения малоуглеродистой стали для сердечника было не столько увеличение пробивного действия пули, сколько экономия дефицитного свинца (до 50%) и технологичность штамповки сердечника.
Кстати технология его изготовления была позаимствован у патрона
ТТ. Здесь следует отметить, что в то время основным мерилом пробивного действия пули была оценка возможности пробития стальной армейской каски на дальности 800 - 1000 м.
К середине 1947 г. все отмеченные на испытаниях недостатки по патрону обр. 1943 г. с обыкновенной пулей были устранены, и ГАУ приняло решение об изготовлении серии патронов и опытных образцов оружия для войсковых испытаний.

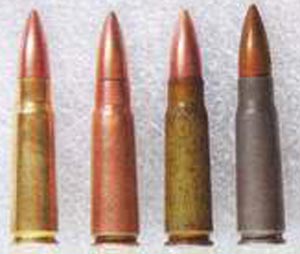

Патроны обр. 1943 г. с pазличными типами гильз:
- латунированной,
- из биметалла,
- стальная лакированная
- с полимерным покрытием.
С целью повышения тактических возможностей перспективного оружия, а также исходя из опыта создания 7,62-мм винтовочных патронов различного назначения, наряду с патроном с обыкновенной пулей, была проведена разработка патронов обр. 1943 г. со специальными пулями: бронебойно-зажигательной (разработан в 1944 г.), зажигательной и трассирующей (разработаны в 1948 г.).
В 1949 г. одновременно с автоматом Калашникова на вооружение Советской армии были приняты и 7,62-мм патроны обр. 1943 г. с перечисленными типами пуль. Впоследствии совершенствование патрона обр. 1943 г. с обыкновенной пулей со стальным сердечником проводилось в направлении повышения пробивного действия пули (для обеспечения поражения живой силы в средствах индивидуальной бронезащиты), а трассирующего, в направлении увеличения времени горения трассера и замедления времени начала его горения.
В совершенствовании патронов большое значение имело применение в качестве зарядов новых порохов сферического зернения. Как известно, приоритет создания пороха сферического зернения принадлежит США. Основное его достоинство - высокая гравиометрическая плотность (плотность заполнения гильзы) - порядка 0,85 г/см3, повышенная прогрессивность горения и высокая технологичность изготовления. Это позволяет, при равной зарядной каморе, обеспечить большую дульную энергию пуле или, при равной дульной энергии, уменьшить габариты гильзы.
Первоначально патрон 7,62x39 выпускался только с биметаллической гильзой - сталь плакированная томпаком. Но в 1948 г., из-за трудностей с получением биметалла, основная часть которого прежде поставлялась из США по ленд-лизу, гильзу автоматного патрона стали изготавливать из латунированной стали. Процесс латунирования, позаимствованный у германской промышленности, был связан с использованием сильнодействующих ядовитых веществ.
Поэтому с освоением производства биметалла в СССР с 1952 г. автоматные гильзы вновь стали изготавливаться из этого материала.
Впоследствии, в начале 1960-х годов, на ряде предприятий было освоено производство и стальной лакированной гильзы (с покрытием лаком зеленого цвета), что обеспечило значительную экономию томпака. Уже в наше время освоено производство стальной гильзы с полимерным покрытием (водно-полимерным раствором), что значительно снизило вредность производства.
Боевые патроны:
Тактико-технические характеристики 7,62х39 мм ПС (57-H-231, пуля со стальным сердечником)
Калибр, мм - 7,62
Диаметр пули, мм - 7,9
Длина пули, мм - 26,8
Вес пули, г - 7,9
Вес пороха, г 3,0
Масса патрона, г - 16,3
Начальная скорость пули, м/с - 710–725
Дульная энергия, Дж - 1990–2080

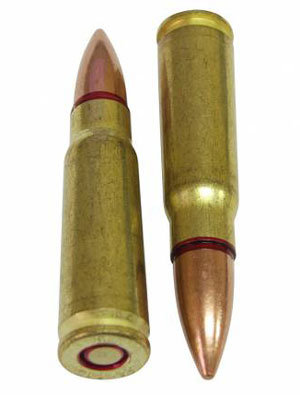

Патроны с обыкновенной пулей «7,62-мм патрон обр. 1943 г. с пулей со стальным сердечником ПС» (ПС - пуля «суррогатированная»; впоследствии стали использовать термин - «пуля со стальным сердечником»), условное наименование - «7,62 ПС», предназначен для поражения живых целей, расположенных открыто или за легкими укрытиями, огневых средств и не бронированной техники.
Первоначально этот патрон с биметаллической гильзой имел индекс - 57-Н-231С. Появившийся в начале 1960-х патрон со стальной лакированной гильзой получил индекс - 57-Н-231СЛ. Но со временем посчитали нецелесообразным указывать материал гильзы в индексе патрона, и все патроны с пулей со стальным сердечником получили единый индекс - 57-Н-231.
Обыкновенная пуля состоит из стальной оболочки, плакированной с обеих сторон слоем томпака, стального штампованного сердечника из малоуглеродистой стали марки 10 и свинцовой рубашки. В средней части пули выполнена кольцевая накатка, в которую обжимается дульце гильзы при сборке патрона. В 1960-х годах была изготовлена и испытана опытная партия патронов с пулями ПС, стальная оболочка которых вместо томпака была покрыта зеленым лаком.
С 1962 г. дульце гильзы по стыку с пулей и кромке капсюля для повышения влагостойкости покрываются лаком-герметизатором. В 1962-1963 гг. цвет лака был фиолетовый, а с 1964 г. лак на патронах с любым типом пули стал красным.
С 1984 г., когда вместо винтовочного пироксилинового пороха стали использовать порох сферического зернения, на задней части пули был выполнен уступ для облегчения патронирования. Уступ устранял попадание мелких порошинок между стенками дульца и пулей. Отличительной окраски пуля этих патронов также не имеет.
Длительное время вопрос технологичности производства патронов превалировал над возможным повышением пробивного действия пули - как известно, оно обеспечивается в основном материалом и формой сердечника. В частности, не допускалась закалка сердечника, а его форма определялась трудоемкостью штамповки.
Тем не менее, широкое распространение средств индивидуальной бронезащиты, обеспечивших защиту от пуль со стальным сердечником из малоуглеродистой стали, потребовало совершенствования патронов. Начиная с 1989 г., для повышения пробивного действия пуль начали применять термоупрочненный сердечник повышенной твердости.
Тактико-технические характеристики 7,62х39 мм ПС (с термоупрочненным сердечником)
Калибр, мм - 7,62
Диаметр пули, мм - 7,9
Длина пули, мм - 26,8
Вес пули, г - 7,9
Вес пороха, г 3,0
Масса патрона, г - 16,4
Начальная скорость пули, м/с - 710–725
Дульная энергия, Дж - 1990–208
Его изготавливают из высокоуглеродистой рессорно-пружинной стали марок 65Г, 70, 75 с последующей термической обработкой. Пробивное действие пуль с новым сердечником по твердым преградам повысилось в 1,5-2 раза.
Пуля с термоупрочненным сердечником обеспечивает пробитие стальной каски на дальности 1000 м;
противоосколочного бронежилета на дальности 700 м и противопульного бронежилета, защищающего от автоматных пуль с не термоупрочненным сердечником, на дальности 100 м.
Отличительной окраски пуля этого патрона также не имеет. От патронов с нетермоупрочненным сердечником новый патрон можно отличить только по году выпуска.
Патроны с трассирующей пулей:
Тактико-технические характеристики 7,62х39 мм Т-45 (57-Т-231П с трассирующей пулей)
Калибр, мм - 7,62
Длина пули, мм - 28,0
Вес пули, г - 7,6
Начальная скорость пули, м/с - 710–725
Патрон 7,62-мм обр. 1943 г. с трассирующей пулей Т-45, условное наименование -7,62 Т-45, индекс - 57-Т-231П, предназначен для целеуказания и корректирования огня на дальностях стрельбы до 800 м, а также для поражения живой силы. Патрон выпускается с биметаллической или стальной лакированной гильзами. В период с 1949 по 1951 гг. включительно патрон изготавливался с латунированной гильзой.
В биметаллической оболочке трассирующей пули, в ее головной части, запрессован сердечник из свинцово-сурмянистого сплава. Позади сердечника размещен плакированный томпаком стальной стаканчик с запрессованным в него пиротехническим составом (воспламенительный, переходный и трассирующий).
Во избежание повреждения трассирующего состава пуля Т-45 не имеет накатки. В донной части пули закреплено колечко, оно исполняет роль сопла и обеспечивает равномерное истечение продуктов горения трассирующего состава.
При выстреле горение от порохового заряда передается воспламенительному составу. После вылета пули из канала ствола горение от воспламенительного состава передается переходному и затем трассирующему составу. Сгорая, трассер дает яркий светящийся след красного цвета, хорошо видимый днем и ночью.
При попадании в легковоспламеняющиеся предметы пуля способна воспламенить их. В 1973 г. трассирующий патрон был модернизирован. Изменение конструкции пули позволило увеличить объем зарядной каморы, что облегчило подбор заряда на разных партиях пороха, обеспечить стабильность баллистических характеристик и получить безотказную работу оружия.
Эту модернизацию трассирующего патрона проводили сотрудники ЦНИИТОЧМАШ - В.М. Сабельников (руководитель), П.С. Королев и А.Т. Хомякова. В конце 1990-х годов инженерами ЦНИИТОЧМАШ Л.И. Новожиловой и Т.П. Васильевой была проведена модернизация трассёра пули Т-45. Новый патрон получил полное наименование - «7,62-мм патрон обр. 1943 г. с модернизированной трассирующей пулей Т-45М».
Он был принят на вооружение в 2002 г. под индексом 57-Т-231ПМ1. Модернизация позволила увеличить дальность трассирования до 850 м и обеспечила начало горения трассирующего состава в 50 - 120 м от дульного среза.
Такая задержка горения трассёра позволяет лучше маскировать огневую позицию стрелка и обеспечивает непрерывное наблюдение за полем боя через ночные прицелы с электронно-оптическими преобразователями.
Вершинка пуль всех трассирующих патронов окрашена в зеленый цвет. Встречаются патроны с трассирующей пулей, изготовленные в начале 1960-х гг., не имеющие окраски, но с герметизатром зеленого цвета у дульца гильзы и по кромке капсюля.
Патрон с бронебойно-зажигательной пулей:
Тактико-технические характеристики 7,62х39 БЗ (57-БЗ-231 с бронебойно-зажигательной пулей)
Калибр, мм - 7,62
Длина пули, мм - 27,7
Вес пули, г - 7,7
Мaсca патрона, г - 16,1
Начальная скорость пули, м/с - 720-740
7,62-мм патрон обр. 1943 г. с бронебойно-зажигательной пулей БЗ, условное наименование - 7,62 БЗ, индекс - 57-БЗ-231, предназначен для поражения легкобронированных целей, воспламенения горючего, находящегося за броней или в толстостенной таре; и для поражения живой силы, находящейся за легкими броневыми прикрытиями на дальности до 300 м.
Патрон выпускался с латунированной или биметаллической гильзой. Бронебойно-зажигательная пуля состоит из стальной, плакированной томпаком оболочки с томпаковым наконечником, стального термообработанного сердечника со свинцовой рубашкой и зажигательного состава, находящегося в свинцовом поддоне.
При ударе пули о броню свинцовый поддон, двигаясь по инерции вперед, сжимает зажигательный состав и тем самым воспламеняет его. Пламя, через отверстие, пробитое стальным сердечником, проникает в заброневое пространство и способно воспламенить горючее.
Бронебойно-зажигательная пуля пробивает стальную каску на дальности 1100 м и противоосколочный бронежилет на дальности 1000 м. Лист брони толщиной 7 мм пробивается на дальности 200 м. Вершинка пули окрашена в черный цвет с красным пояском. На картонных пачках, металлических коробках и деревянных ящиках с патронами БЗ наносится наклонная черно-красная полоса.
Патрон с зажигательной пулей:
Тактико-технические характеристики 7,62х39 З (57-3-231 с зажигательной пулей)
Калибр, мм - 7,62
Длина пули, мм - 27,9
Вес пули, г - 6,6
Мaсca патрона, г - 15,2
Начальная скорость пули, м/с - 740-755
7,62-мм патрон обр. 1943 г с зажигательной пулей З, условное наименование - 7,62 З, индекс - 57-3-231, предназначен для воспламенения горючих жидкостей (бензин, керосин) в стальных баках со стенками толщиной до 3 мм, а также легко загорающихся материалов (сухая трава, солома и др.) на дальностях до 700 м.
По своей конструкции и действию пуля «7,62 З», относится к типу зажигательных пуль с пиротехническим зажигательным составом и является зажигательно-трассирующей, обеспечивая наблюдение за результатами стрельбы по хорошо видимой (до 700 м днем и ночью) трассе красного цвета.
Патрон выпускался с латунированной или биметаллической гильзой. Пуля состоит из стальной, плакированной томпаком, оболочки с томпаковым наконечником, зажигательного состава, находящегося в головной части пули, сердечника из малоуглеродистой стали, рубашки из свинцово-сурьмянистого сплава, биметаллического стаканчика с пиротехническим составом (воспламенительный, переходный и трассирующий) и колечка (его назначение такое же, как и в других трассирующих патронах).
При ударе пули о твердую преграду происходит резкое динамическое сжатие и нагрев зажигательного состава, продвигающимся вперед стальным сердечником, в результате чего зажигательный состав воспламеняется. Наконечник пули сминается, оболочка развертывается, и пламя от зажигательного состава обеспечивает зажжение цели. При встрече с преградами малой плотности, из-за невысокой чувствительности пули, зажигательный состав может и не воспламениться.
Существует две модификации пули с различным радиусом оживальной части. Более острые, появившиеся позже, в меньшей степени отклоняются от траектории пули ПС. Вершинка пули патрона «7,62 З» окрашена в красный цвет. На картонных пачках, металлических коробках и деревянных ящиках с зажигательными патронами наносится наклонная красная полоса.
Патроны с бронебойно-зажигательной и зажигательной пулями собирались вручную и имели высокую стоимость. Применять их планировалось только в период боевых действий. Для учебных стрельб эти патроны, как правило, не использовались. После того как были накоплены достаточные запасы патронов с пулей БЗ и З, их производство было прекращено. В настоящее время патроны с бронебойно-зажигательной и зажигательной пулями с производства сняты, но могут встречаться в армейских запасах.
Патрон с пулей с уменьшенной скоростью:
Тактико-технические характеристики 7,62х39 УС (57-3-231У с уменьшенной скоростью пули)
Калибр, мм - 7,62
Длина пули, мм - 33,62
Вес пули, г - 12,5
Мaсca патрона, г - 19,9
Начальная скорость пули, м/с - 285-300
В середине 1950-х годов для оснащения разведывательных и разведывательно-диверсионных подразделений и обеспечения скрытого поражения незащищенных живых целей на дальности до 400 м был разработан и в 1962 г. принят на вооружение 7,62-мм патрон с уменьшенной скоростью пули УС, условное наименование - 7,62 УС, индекс - 57-Н-231У.
Этот патрон предназначен для стрельбы из автоматов АК (АКС, АКМ, АКМС, АК-103 и АК-104) с приборами для бесшумной и беспламенной стрельбы ПБС или ПБС-1. Патрон с пулей УС вместе с приборами ПБС и ПБС-1 был разработан в НИИ-61 инженерами Н.М. Елизаровым (главный конструктор отделения, конструктор комплекса), Б.В. Семиным (патрон), К.В. Смекаевым (патрон), Л.И. Голубевым (глушитель), М.Е. Федоровым и М.А. Кузьминой.
Патрон выпускается с биметаллической или стальной лакированной гильзами. Увеличение массы пули (она составляет 12,5 г) с целью сохранения энергии было достигнуто за счет увеличения ее длины - 33,62 мм (длина пули патрона 7,62 ПС -26,8 мм). Обеспечение необходимого пробивного действия было достигнуто применением сердечника из инструментальной стали У12А, расположенного в головной части пули.
Свинцовый сердечник, расположенный за ним, обеспечивает не только необходимую массу, но исполняет роль рубашки. Выбранный диаметр пули -7,94 мм (у всех остальных пуль диаметр составляет 7,92 мм) - обеспечивает плотное врезание пули в нарезы и необходимое давление пороховых газов в канале ствола. Пуля, получающая дозвуковую начальную скорость, не создает баллистическую волну на траектории, а глушитель (ПБС) снижает скорость истечения газов из дульной части ствола.
Пуля УС способна пробить стальную каску на дальности до 400 м и противоосколочный бронежилет на дальности 75 м. Окраска пули - черная вершинка с зеленым пояском. На картонных пачках, металлических коробках и деревянных ящиках с патронами УС наносится наклонная черно-зеленая полоса.
Патрон с бронебойной пулей:
Тактико-технические характеристики 7,62х39 БП (7Н23 с броне*бойной пулей)
Калибр, мм - 7,62
Длина пули, мм - 27,4
Вес пули, г - 7,9
Мaсca патрона, г - 16,3
Начальная скорость пули, м/с - 725-740
Создание в 1980-1990-х годах относительно легких противопульных бронежилетов с высоким уровнем защищенности и насыщение ими подразделений сухопутных войск многих армий мира привело к необходимости совершенствования патрона с обыкновенной пулей.
В конце 1990-х такая модернизация была проведена на Барнаульском станкостроительном заводе Д.И. Веронским и В.В. Захарьящевым. В ходе модернизации изменениям подверглись форма, материал (вместо малоуглеродистой стали, начали использовать инструментальную сталь У12А) и процесс термообработки сердечника.
В результате пуля стала бронебойной. Новый патрон был принят на вооружение в 2002 г. и получил наименование - 7,62-мм патрон образца 1943 г. с бронебойной пулей БП, условное наименование - 7,62 БП, индекс - 7Н23.
Новый патрон предназначен для поражения живых целей в средствах индивидуальной бронезащиты (расположенных открыто или за легкими укрытиями), огневых средств и не бронированной техники. Устройство пули патрона 7Н23 аналогично (за исключением сердечника) патрону с пулей со стальным сердечником 7,62 ПС. Гильза патрона - стальная лакированная.
Новый патрон более чем в три раза превзошел по пробиваемости твердых преград, патрон с пулей ПС. На дальности 200 м бронебойный сердечник пули нового патрона пробивает 5-мм броне-плиту марки 2П, а на 250 м противопульный бронежилет типа 6Б5. При этом обеспечена сопрягаемость траектории пули нового патрона с пулей со стальным сердечником. Окраска пули - черная вершинка.
Патрон с пулей с пониженной рикошетирующей способностью:
Патрон 7,62x39 ПРС - с пулей с пониженной рикошетирующей способностью
В 2002 - 2003 гг. для подразделений МВД РФ был разработан ряд патронов (9x18, 9x19, 5,45x39, 7,62x39 и 7,62x54R) снаряженных пулями с пониженной рикошетирующей способностью (ПРС). В отличие от обыкновенных пуль типа ПС (ПСТ, ЛПС), в пулях типа ПРС отсутствует стальной сердечник.
Необходимость создания специальных патронов этого типа связана с особенностями тактики применения специальных подразделений МВД, большая часть боевых действий или специальных операций которых проводится в населенных пунктах. При этом огонь из стрелкового оружия ведется на небольшие дальности.
В таких ситуациях высокая начальная скорость обыкновенных пуль со стальным сердечником приводит к большому количеству рикошетов от стен зданий, бетонных заборов, дорожного покрытия и т.п. Это создает реальную угрозу поражения своего личного состава. Пули же типа ПРС при попадании в твердые преграды сминаются, быстро теряют скорость и не дают такого количества опасных рикошетов, как пули со стальным сердечником.
Холостой патрон:
Тактико-технические характеристики 7,62х39 холостой (57-Х-231 холостой патрон)
Длина патрона, мм - 48,2
Мaсca патрона, г - 8,2
Вес пороха, г - 0,73
Для имитации звука выстрела в ходе обучения стрелков, а также для произведения салютов используется холостой патрон. Совместно с втулкой для холостой стрельбы, навинчиваемой на дульную часть ствола автомата или ручного пулемета и позволяющей создавать необходимое давление пороховых газов в стволе, холостой патрон обеспечивает работу подвижных частей автоматики оружия.
Холостой патрон и дульное устройство (втулка для холостой стрельбы) были разработаны конструктором НИИ-61 Е.Т. Розановым в 1949 г. Патрон получил полное наименование - 7,62-мм холостой патрон обр. 1943 г., условное наименование - 7,62 холостой обр. 43 и индекс - 57-Х-231.
Холостые патроны выпускаются с биметаллической или стальной лакированной гильзами. Холостые патроны, изготовленные в 1949 -1951 гг., имеют стальную латунированную гильзу. Холостой патрон отличается от боевого отсутствием пули и удлиненным дульцем гильзы. Дульце гильзы обжато звёздочкой и покрыто слоем герметизирующего лака фиолетового или красного цвета. Пороховой заряд состоит из 0,73 г пористого пистолетного пороха марки П-125.
Холостой патрон обр. 1943 г. короче, чем боевые, его длина составляет 48,2 мм. При выстреле от капсюля-воспламенителя воспламеняется пороховой заряд и от создавшегося давления разжимается звёздочка обжатого дульца. Выстрел сопровождается характерным звуком, вспышкой пламени и дымом.
Учебный патрон:
Тактико-технические характеристики 7,62х39 УЧ (57-Н-231уч - учебный патрон)
Длина патрона, мм - 56,0
Мaсca патрона, г - 14,8
Для обучения приемам заряжания оружия, производства выстрела и снаряжения магазинов используется учебный патрон. Его полное наименование - 7,62-мм учебный патрон обр. 1943 г., условное - 7,62 УЧ обр.43 и индекс - 57-Н-231уч.
Патрон выполнен с использованием основных деталей патрона с обыкновенной пулей со стальным сердечником 7,62 ПС, но не содержит порохового заряда и имеет охолощенный капсюль-воспламенитель или латунный колпачок от капсюля-воспламенителя. Патрон выпускается с биметаллической или стальной лакированной гильзой.
Повышение прочности крепления пули в дульце гильзы, во избежание ее выпадения в ходе тренировок по заряжанию оружия, обеспечивается дополнительным обжимом дульца по пуле. Пуля учебного патрона отличительной окраски не имеет, но на гильзе патрона выполнены четыре симметрично расположенные продольные выдавки.
Патрон высокого давления:
Тактико-технические характеристики 7,62х39 ВД (57-Н-231 В патрон высокого давления)
Калибр, мм - 7,62
Длина пули, мм - 28,25
Длина патрона, мм - 61,5
Вес пули, г - 9,2
Мaсca патрона, г - 17,7
Патрон высокого давления, полное наименование - 7,62-мм патрон обр. 1943 г. высокого давления», условное - 7,62 ВД обр. 43» и индекс - 57-Н-231 В, был разработан в НИИ- 61 (ведущий конструктор К.В. Смекаев).
Патрон ВД предназначен для проверки прочности заготовок стволов и используется только на заводах изготовителях оружия. Больший пороховой заряд и особая конструкция пули обеспечивают более высокое давление пороховых газов, чем при стрельбе обычным патроном. Такое же давление обеспечивается боевыми патронами при температурах - 60°С и + 70°С. Этот патрон выпускается с биметаллической или стальной лакированной гильзой.
Пуля этого патрона состоит из биметаллической оболочки и свинцового сердечника. Она резко отличается по форме и конструкции от пуль боевых патронов. Пуля имеет короткую оживальную часть и плоскую вершинку.
В донной части пули имеется коническое углубление для обеспечения плотного прижимания ведущей части пули к внутренней поверхности канала ствола. Ведущая часть пули на расстоянии около 14 мм от дна имеет ступенчатый переход от диаметра 7,92 мм дo 7,58 мм. За счет более длинной пули патрон имеет большую общую длину на 5,5 мм, что исключает возможность его заряжания в штатные магазины оружия.
Отличительной окраски пуля не имеет. Патроны ранних годов выпуска могут иметь желтую окраску всей поверхности пули. На упаковочных коробках и ящиках имеется надпись «Высокое давление».
Патрон с усиленным зарядом:
Тактико-технические характеристики 7,62х39 УЗ (57Щ6- патрон с усиленным зарядом)
Калибр, мм - 7,62
Длина пули, мм - 26,8
Длина патрона, мм - 56,0
Вес пули, г - 7,9
Мaсca патрона, г - 15,6
7,62-мм патрон обр. 1943 г. с усиленным зарядом УЗ, условное наименование - 7,62 З обр.43 УЗ, индекс - 7Щ6 предназначен для проверки прочности запирающего механизма оружия и используется при изготовлении оружия и его капитальном ремонте.
Он создает такое же давление в канале ствола, как и при стрельбе боевыми "патронами при температуре + 70°С. Патроны УЗ снаряжаются бездымным пироксилиновым порохом марок П-45 или П-125 и обыкновенной пулей со стальным сердечником.
Для отличия от боевых патронов пуля патрона УЗ окрашивается черным лаком на большую часть длины пули или до места обжима дульца гильзы. На упаковочных коробках и ящиках имеется надпись усиленный заряд».
Их применение в ходе стрельб категорически запрещено. Патроны 7,62 УЗ выпускаются с биметаллической и стальной лакированной гильзами.
Образцовый патрон:
Образцовый патрон образца 1943 г.
Для контроля измерительных средств (в ходе баллистических испытаний) и баллистического оружия, а также для аттестации этого оружия разрабатываются образцовые патроны.
По своей конструкции они аналогичны патрону с обыкновенной пулей со стальным сердечником, но все их части изготавливаются с большей точностью (с половинными допусками). Это обеспечивает более стабильные баллистические характеристики по скорости пули и давлению пороховых газов.
Вершинка пули образцового патрона обр. 1943 г окрашивается в белый цвет. На упаковке образцовых патронов наносится надпись «Образцовые».
Патроны для метания гранат:
Патрон холостой специальный ПХС-19
На основе гильзы 7,62-мм патрона образца 1943 года были созданы специальные вспомогательные патроны для метания гранат и патрон для специального пистолетного комплекса. В 1950 г. на вооружение Советской армии был принят винтовочный гранатомет ВГ-45 (крепился на дульной части карабина СКС).
Стрельба из гранатомета велась винтовочными противотанковыми гранатами ВПГ-1 и винтовочными осколочными гранатами ВОГ-1. Их метание из гранатомета осуществлялось с помощью специальных холостых патронов ПХС-45 (патрон холостой специальный).
Для метания гранат из 30-мм бесшумного подствольного гранатомета стрелково-гранатометного комплекса «Тишина» на основе гильзы патрона обр. 1943 г. конструктором ЦНИИТОМАШ М.И. Лысенко был создан специальный вышибной патрон ПХС-19 (патрон холостой специальный).
Дульце гильзы этого патрона обжато звездой. Он короче холостого патрона. Бесшумность стрельбы из гранатометного комплекса обеспечивалась поршнем, помещенным внутри ствола гранатомета. В процессе выстрела пороховые газы давили на поршень, который, в свою очередь, выталкивал гранату из ствола.
После придания необходимого импульса гранате происходило газодинамическое торможение поршня. В результате в переднее положение поршень приходил с минимальной скоростью. Пороховые газы отсекались поршнем в стволе гранатомета и постепенно стравливались в атмосферу.
Граната получала начальную скорость около 100 м/с, обеспечивавшую прицельную дальность стрельбы около 300 м.
Патрон для специального пистолетного комплекса:
7,94-мм специальный патрон ПС1
Специфические задачи, решаемые подводными диверсантами, потребовали в 1970-х создания специального монтажного инструмента. На основе гильзы патрона обр. 1943 г. в ЦНИИТОЧМАШ был создан 7,94-мм специальный патрон ПС1 с дюбелем для крепления специальных устройств к конструкциям, созданным из различных материалов - например сталь, бетон, дерево.
Так же в институте под этот патрон было разработано стреляющее устройство. Применение специально-пистолетного комплекса СПК-1 возможно не только на суше, но и под водой. Комплекс был разработан группой специалистов в составе В.И. Абрамова, В.И. Зубачева и П.И. Сердюкова. В 1979 г. он принят на снабжение ВМФ.
Невзирая на то, что сейчас официально на вооружении в российской армии состоит патрон 5,45x39 мм и оружие под него, в войсках находится значительное количество автоматов и ручных пулеметов Калашникова калибра 7,62x39 мм.
Патрон 7,62x39
Патрон 7,62x39 имеет обозначения:
7.62x39 / 7.62-мм патрон обр. 1943 г / 7.62x39 Kalashnikov / 7.62x39 AK-47 / .30 Russian / 7.62x39 М 1943 / 7.62 mm M 43/ 7.62 mm Klashnikov / 7.62 Russian Short / 7.62 Vz.57 / SAA 2560 / XCR 08 039 BGC 010
