В три коробка из трех на 100м из СКС реально или армейская байка?

  • Автор темы Автор темы kkk2005
  • Дата начала Дата начала
СвД давно требует замены и это сделали наши -СВ-98

Автомат на болт?! :agg: мошно задвинул

--- Добор поста---

300 метров,это ежу видно
а это кто написал:
на сотке 10 выстрелов снайперским(7н1 или 7н14)-должно быть не более 8 см.

03.06.1963- приказ номер 139 о принятии свд на вооружение,шаг 320.
При введении в боекомплект патронов с пулями Б-32 выяснилось,что при настреле более 2000 выстрелов пули теряли устойчивость и не долетали до цели. В 1974 году пришлось менять шаг на 240.Б-32 полетела,но "полетела" кучность на валовом патроне.Положение выправил ЦНИИТОЧМАШ(Дворянинов,Сазонов)- создали 7н1,исправивший ситуацию.

Автомат на болт?! мошно задвинул
это как Феликса железного с ручкой на макинтошь поменять ? СВ-98 это оружие не армейское ( ротного звена ) это для квалифицированного "хирурга" лазерный скальпель - и требования к квалификации ……………….

kkk2005,​ Александр Геннадиевич, ГОСТы выдаются на общегражданскую продукцию, а на изделия с приёмкой ПЗ выдают ТУ, согласованные с Заказчиком (в/ч.......). Я об этом. Спасибо.

300 метров,это ежу видно
а это кто написал:
Сообщение от Al-drhunteromsk
на сотке 10 выстрелов снайперским(7н1 или 7н14)-должно быть не более 8 см.
Минута на сотке 2,9 см,на 300 метров 8,7 см.Патроны (не все,некоторые на сотке(валовые в основном)) проверяют на 300 метров(7н1 и 7н14 тоже."Экстру",высокой кучности,2-х компонентный(гражданский аналог 7н1)).Заводы оружейные(это не патронные,другие) пристреливают оружие -мелканы на 50 метров,другие нарезки на 100 метров-ТУ (нормативы)есть и по ним идет военная приемка.

Последнее редактирование:
03.06.1963- приказ номер 139 о принятии свд на вооружение,шаг 320.
Вы не ответили ! в каком наставлении написано про шаг 320 ! ????? именно наставление являеться основным источником сведений по вооружению ………….

.Вот снайперы дают оценку(голова-свд-300 метров,СВ-98-600 метров).
Мельчает народец...Когда я служил из СВД мишень голова поражалась на 400 метров.(1985год упражнение для снайперов ВВ. Может для армейцев было и 300м.) Но зачеты по "голова" и "видеокамера"у нас на 400м.

Последнее редактирование:
Мельчает народец...Когда я служил из СВД мишень голова поражалась на 400 метров.(1985год упражнение для снайперов ВВ. Может для армейцев было и 300м.) Но зачеты по "голова" и "видеокамера"у нас на 400м.
со срочников больше 600м обычно и не требовали … но именно срочник снял пулеметчика с 1340 метров в афгане (это ВДВ ! )

Вы не ответили ! в каком наставлении написано про шаг 320 !
Парни, ну что вы удила то закусили?
Вот хорошая статья про СВД с картинками: http://yap-helper.ru/post/picture/260318







Несмотря на неоднократные попытки создания самозарядной снайперской винтовки, вплоть до 60-х годов на вооружении Советской Армии состояла магазинная снайперская винтовка, представлявшая собой вариант 7,62-мм винтовки обр. 1891/30 гг системы Мосина, приспособленная для установки снайперского прицела и имевшей некоторые другие доработки, мало влиявшие на кучность боя.

Вновь работы по замене её самозарядной под винтовочный патрон 7,62х54R начались в 1958 г. Характерно, что задание на разработку было выдано конструктору целевого спортивного оружия Евгению Фёдоровичу Драгунову. После сравнительных испытаний в 1963 г. на вооружение был принят образец Драгунова под обозначением СВД (снайперская винтовка Драгунова, индекс - 6В1). Конструкция СВД явилась довольно удачным компромиссом между "снайперскими" и "общими" боевыми требованиями.

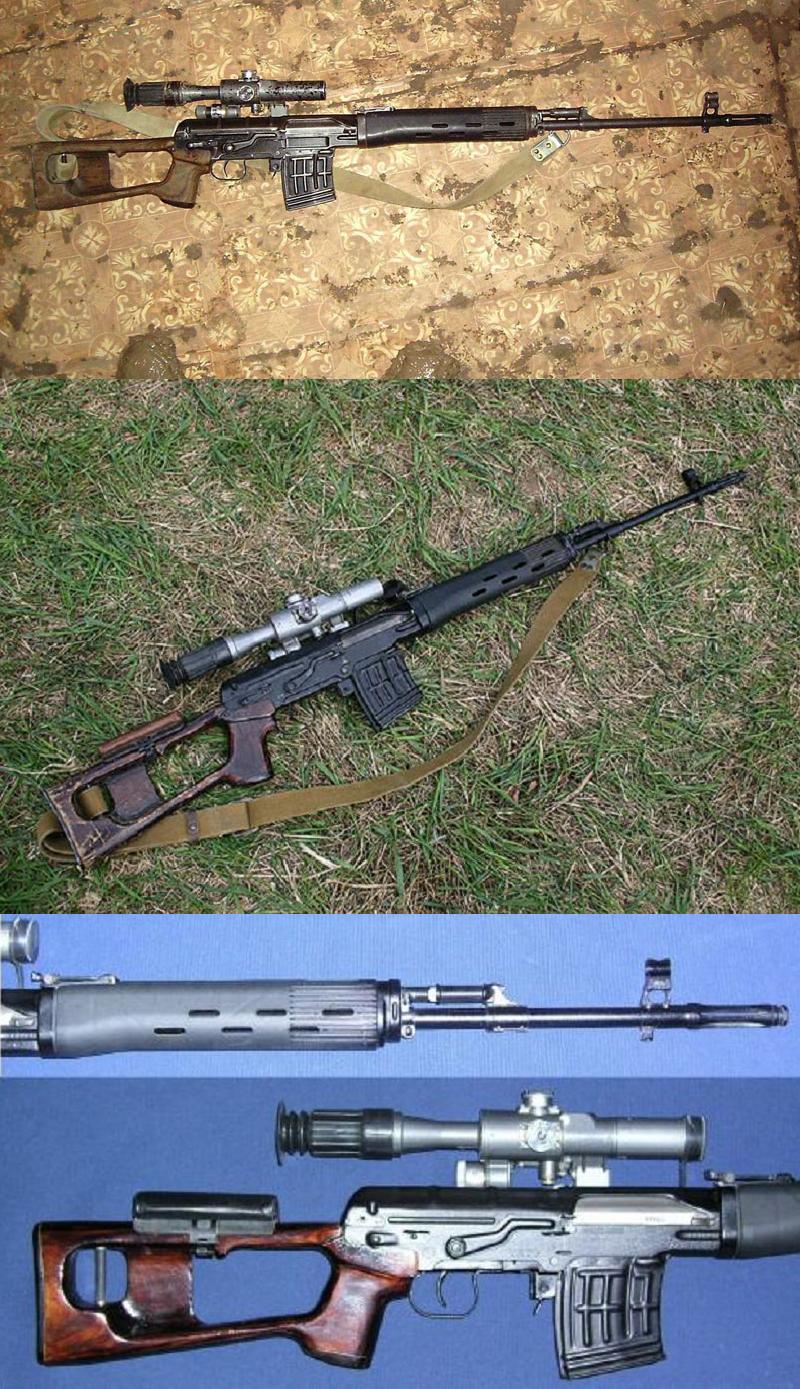

Снайперская винтовка Драгунова предназначена для уничтожения появляющихся, движущихся, открытых и маскированных одиночных целей. Винтовка является самозарядным оружием, прицельный огонь ведётся одиночными выстрелами.

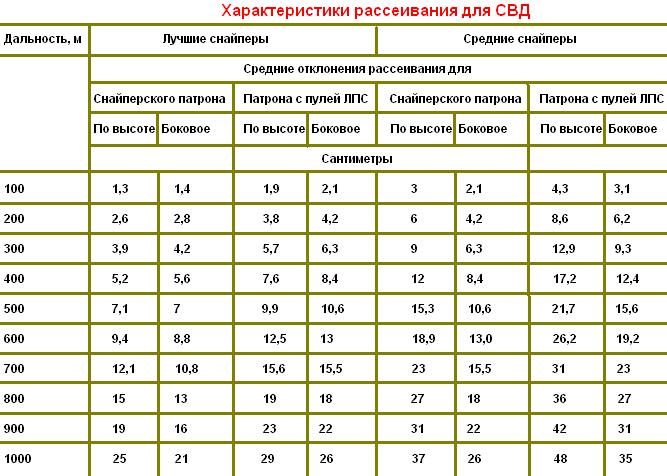

СВД обладает хорошей кучностью стрельбы - на дальности 1000 м срединное отклонение попаданий не превышает 560 мм, что позволяет надежно поражать ростовую мишень.

Кучность СВД не соответствует современным требованиям к снайперскому оружию - они предполагают отклонение попаданий не более одной угловой минуты (у СВД - 1,24 MOA * при стрельбе снайперским патроном 7Н1). По сравнению с болтовыми - то есть не самозарядными (а заряжаемыми вручную) винтовками самозарядная в принципе должна иметь худшие показатели по точности и кучности.


*MOA (Minute Оf Angle - угловая минута) - на Западе в баллистике широко применяют эту угловую величину для оценки кучности попаданий, поправок при стрельбе и т. п. У нас, кстати, вместо этого применяют другую, линейную величину - тысячную дистанции.






Но, честно говоря, вряд ли кто-нибудь назовёт вас хреновым снайпером, если вы попадёте не в глаз, а в лоб

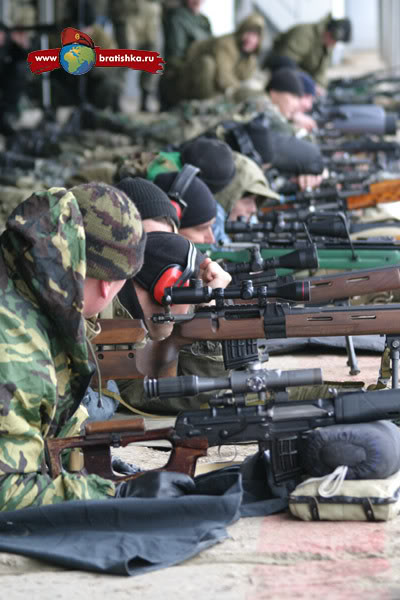

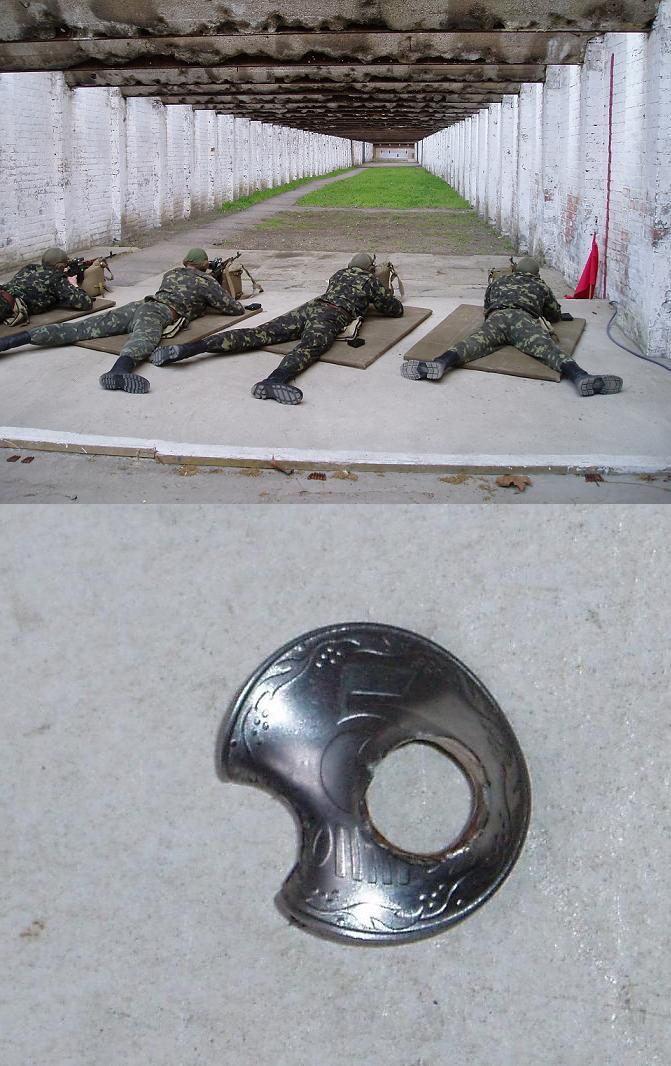

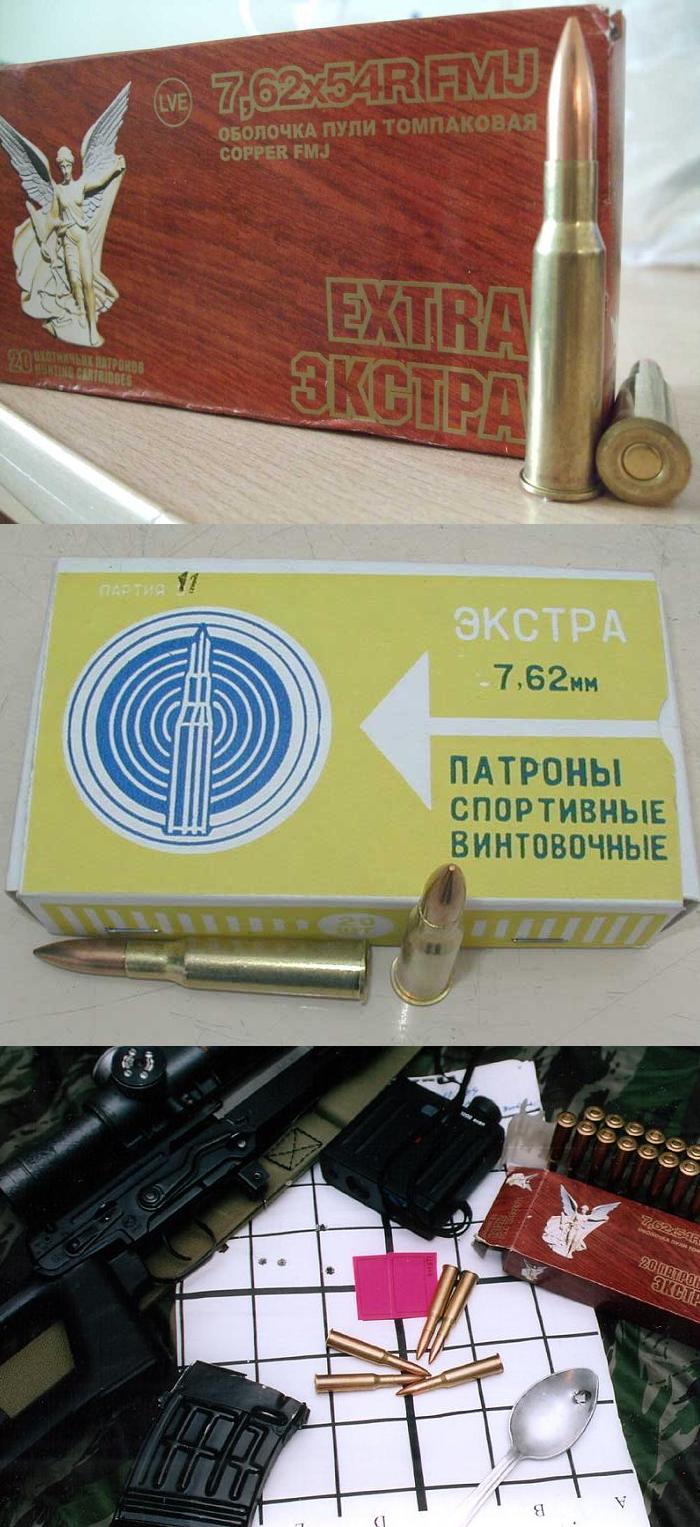

На фото - тир, в котором лёжа, с упора, снайперским патроном с расстояния 100 метров пробивали вот эту монетку. Для армейской снайперской винтовки - вполне достаточно.








Наиболее эффективен огонь до 800 метров, дальность прямого выстрела по грудной фигуре - 430 метров, по ростовой - 640 м. Хочется отметить, что если руки не воняют и голова варит, а также что есть хорошая подготовка, то стрелять и успешно поражать цели можно и на расстоянии 1000 метров. Всё дело во влиянии различных факторов на траекторию полёта пули - чем дальше дальность, чем труднее все их учесть. Естественно, что грамотный снайпер имеет больше шансов на точное попадание.








СВД широко использовалась практически во всех боевых операциях, проводимых Советской и Российской армиями с момента её принятия на вооружение, и показала себя исключительно надёжным и удобным в обращении образцом стрелкового оружия.








Стоит отметить, что это "массовая" снайперская винтовка для широкого применения в армии. Конечно, есть образцы гораздо превосходящие СВД по многим показателям типа точности и кучности; но и задачи перед ними ставят совсем другие - более узкоспециализированные. СВД же разрабатывалась как оружие для снайпера в составе подразделения, и по сути она просто увеличивает дальность и результативность действительного огня этого самого подразделения в условиях общевойскового боя (хотя при желании её вполне можно использовать и в "чисто снайперской" работе).








А именно для таких общевойсковых боевых действий требуются: самозарядность - для быстрого поражения множества быстропоявляющихся и движущихся целей; приемлимые точность и кучность - для обеспечения попадания на заявленных дистанциях; надёжность - ну-у, это даже не обсуждается... Всем этим требованиям СВД отвечает в полной мере.












Хотя нельзя отрицать факт, что, как и в случае с автоматом Калашникова, после распада Советского Союза качество винтовок упало - вплоть до того, что после нескольких сотен выстрелов увеличивается разброс в попадании. Лучшие винтовки - это те, которые были изготовлены ещё в советское время.

Первые серии винтовок производились из стали очень хорошего качества, при повышенной точности изготовления и безукоризненной чистоте обработки канала ствола. Кучность боя винтовок СВД, изготовленных в 60-е годы, была необычайно высока даже для неавтоматических магазинных винтовок. При указанных в инструкции параметрах разброса, не превышающих 8х8 см при дистанции стрельбы 100 метров, нередко можно было встретить экземпляры с кучностью 3х2 см на той же дистанции.








Вывод: СВД - это оружие войны, а не оружие спорта . Важно понимать назначение винтовки и спектр выполняемых ею задач, и тогда будет вам щастье.

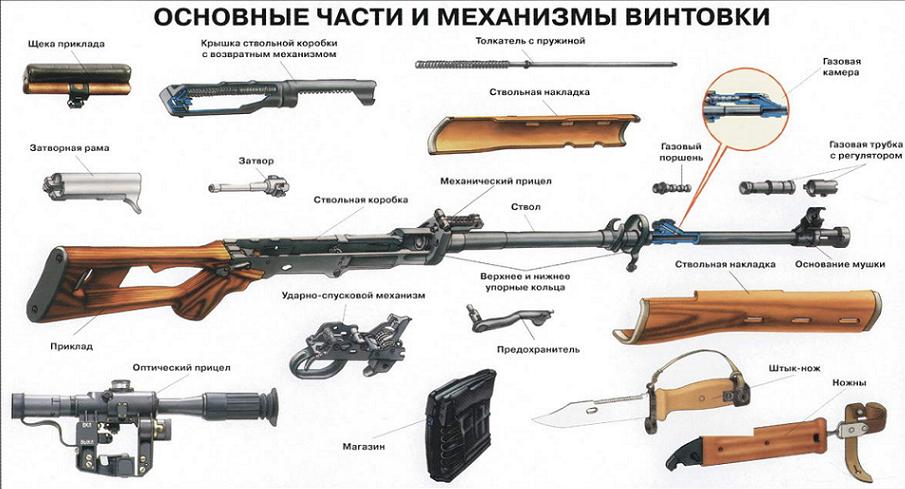

Ряд черт в устройстве СВД напоминает Автомат Калашникова








Автоматика также действует за счёт отвода пороховых газов через боковое отверстие в стенке ствола к газовому поршню.








Запирание канала ствола производится поворотом затвора. Похожа и форма затвора (хотя и не совсем). Ударный механизм - куркового типа, с такой же формой боевой пружины.

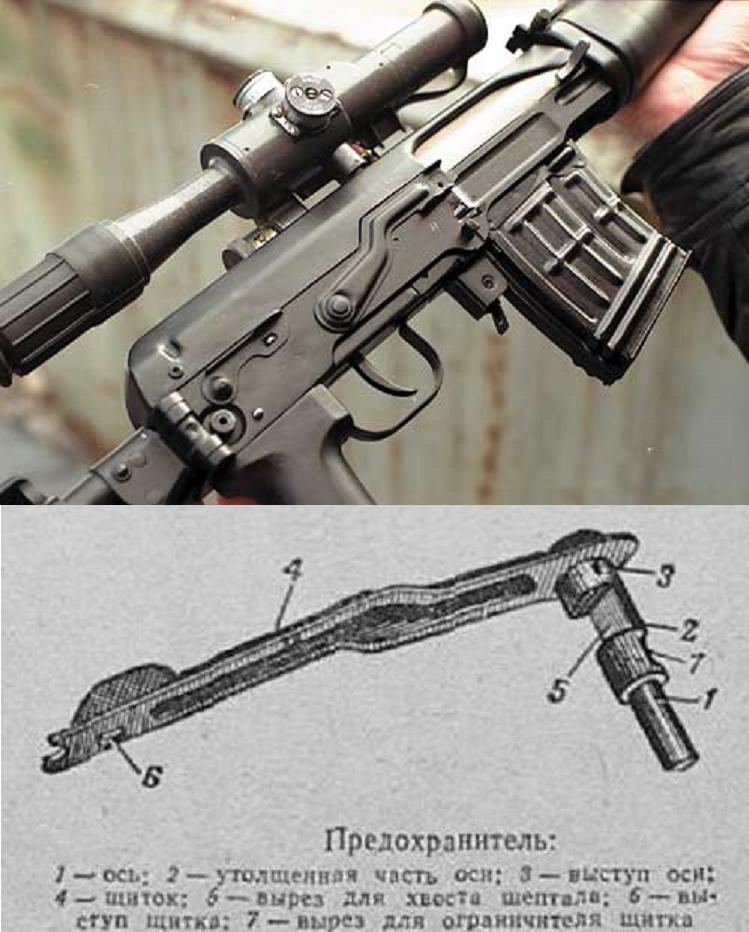

Флажковый предохранитель двойного действия: он одновременно запирает спусковой крючок и ограничивает движение затворной рамы назад, закрывая вырез ствольной коробки.








Однако имеются и весьма существенные отличия системы СВД от АК, связанные со "снайперскими" задачами. Прежде всего, затворная рама здесь не объединена с газовым поршнем: поршень и толкатель выполнены как отдельные детали с собственной возвратной пружиной и возвращаются в переднее положение сразу же после отброса рамы назад. Таким образом, движение автоматики как бы "раскладывается" на последовательные движения отдельных деталей. Возвратный механизм затворной рамы включает две пружины. Всё это обеспечивает плавность работы автоматики.

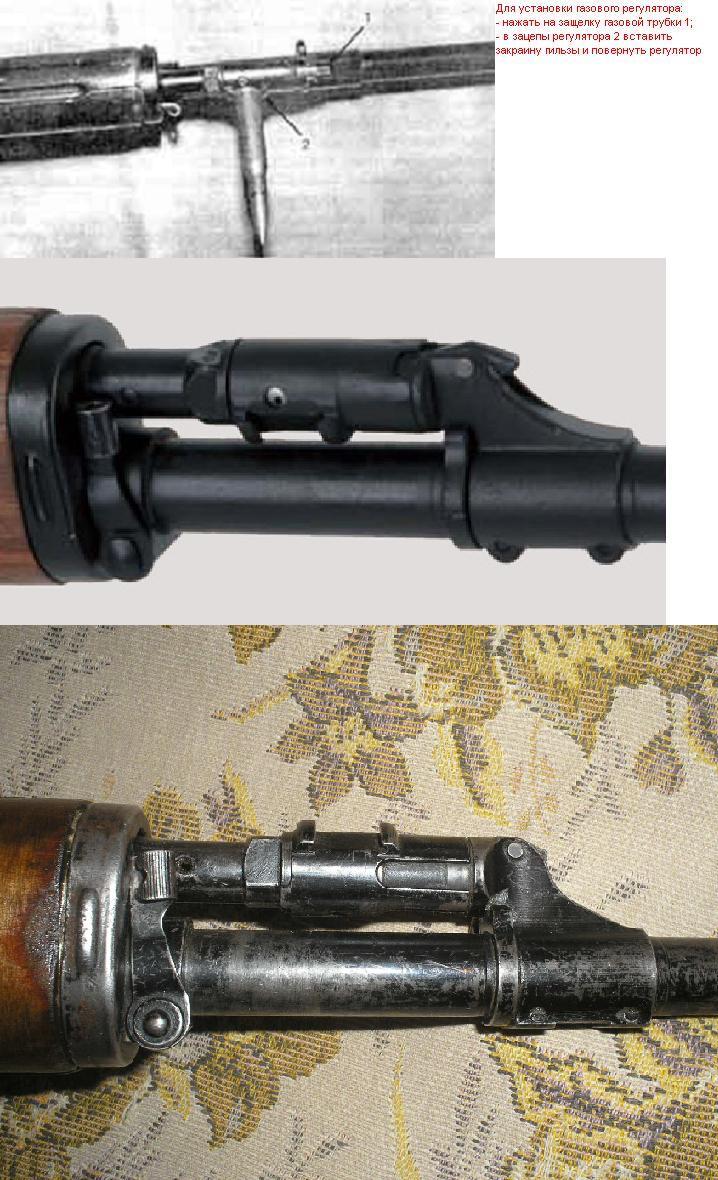

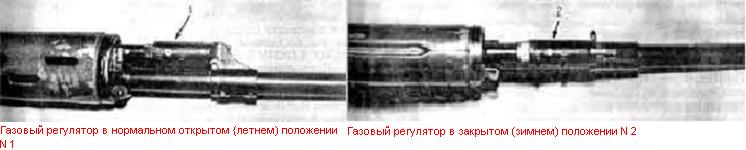

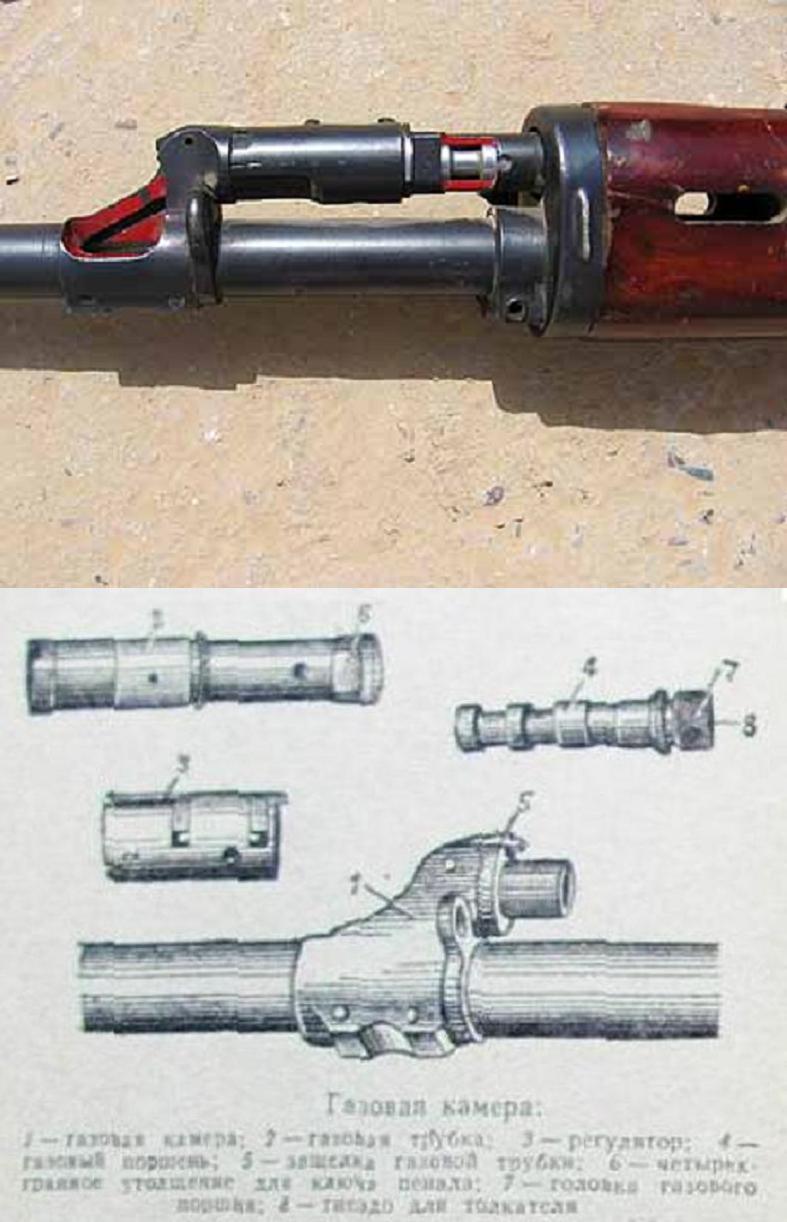

В конструкцию входит газовый регулятор. У него есть две установки, обозначенные цифрами 1 и 2. Устанавливается он на деление 1 против риски на защёлке газовой трубки. При длительной стрельбе без чистки и смазки может появиться задержка - неполный отход подвижных частей. В этом случае регулятор следует перевести на установку 2. Для этого необходимо в зацепы регулятора вставить закраину гильзы или патрона и повернуть регулятор.








Газовый регулятор также необходим для корректирования траектории полёта пули по высоте в зимнее и летнее время. Летом положение газового регулятора открытое. Зимой, при низких температурах, когда часть энергии порохового заряда расходуется на дополнительный нагрев ствола положение газового регулятора закрытое. В летнем положении (№ 1) открыто боковое отверстие в газовой трубке, и поэтому давление пороховых газов в стволе несколько падает. Соответственно, понижается траектория полёта пули.

Если летом поставить газовый регулятор в зимнее закрытое положение (№ 2), то боковое отверстие в газовой трубке перекрывается, давление в стволе повышается и, соответственно, повышается траектория полёта пули. При температуре 25°С превышение траектории полёта пули на дистанции 100 м с закрытым регулятором будет на 4 см выше, чем при открытом; при температуре 30°С - на 5 см выше. Зимой при минус 20°С при открытом газовом регуляторе на той же дистанции стрельбы траектория пули будет на 7-8 см ниже, чем при закрытом (зимнем) положении регулятора.

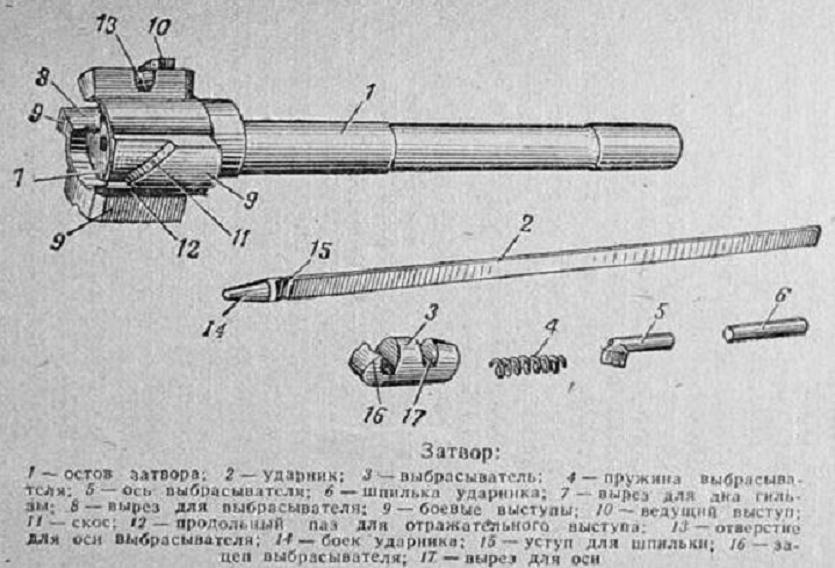

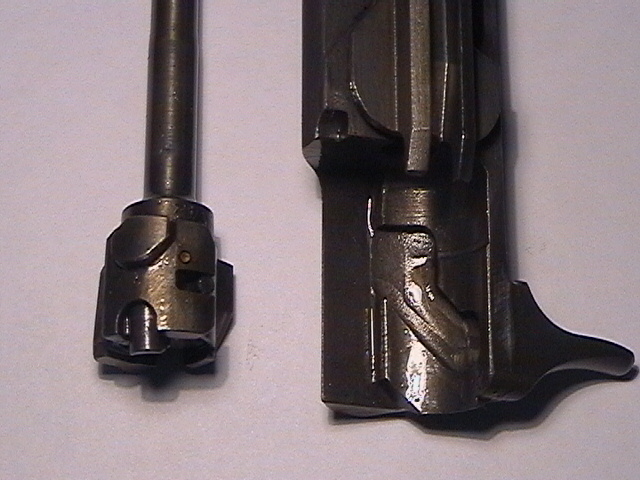

Затвор СВД имеет три симметрично расположенных боевых выступа, что делает запирание более надёжным и однообразным. Кроме того, в отличие от затвора АК, запирание затвора производится не по часовой стрелке (вправо), а против (влево).

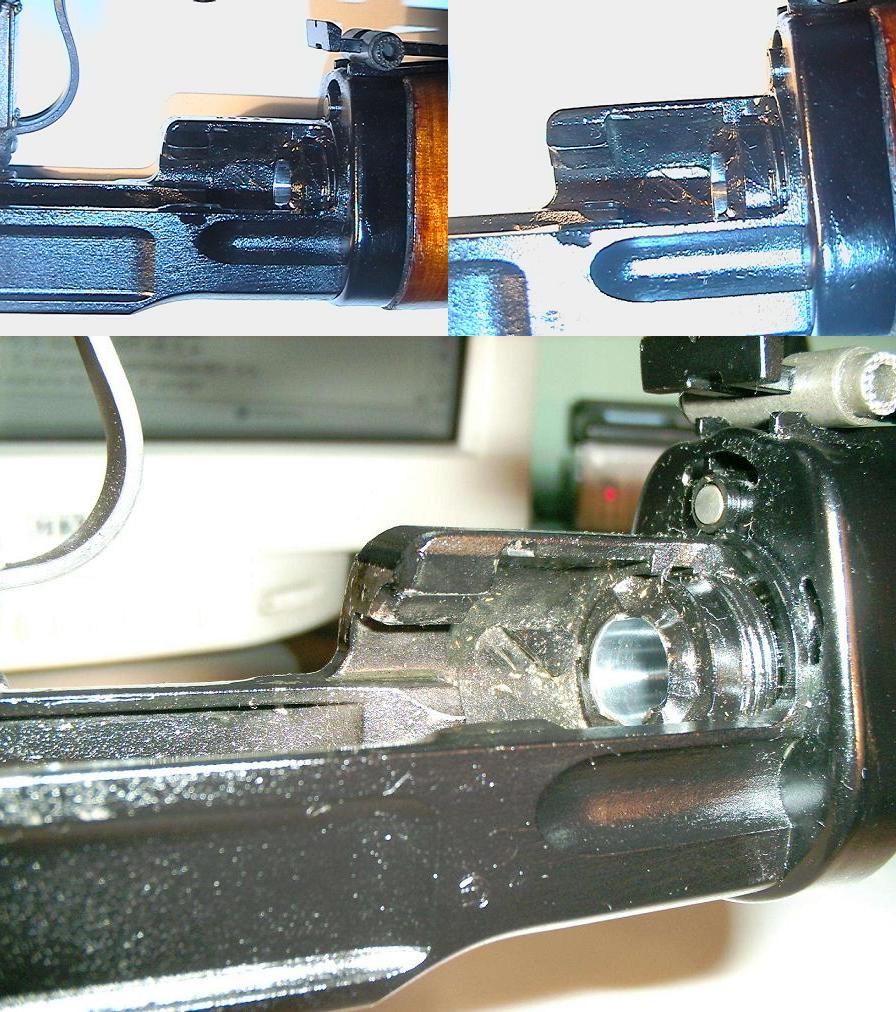

Качание затворной рамы в переднем положении предотвращается заклёпкой отражателя. Ствольная коробка - фрезерованная.

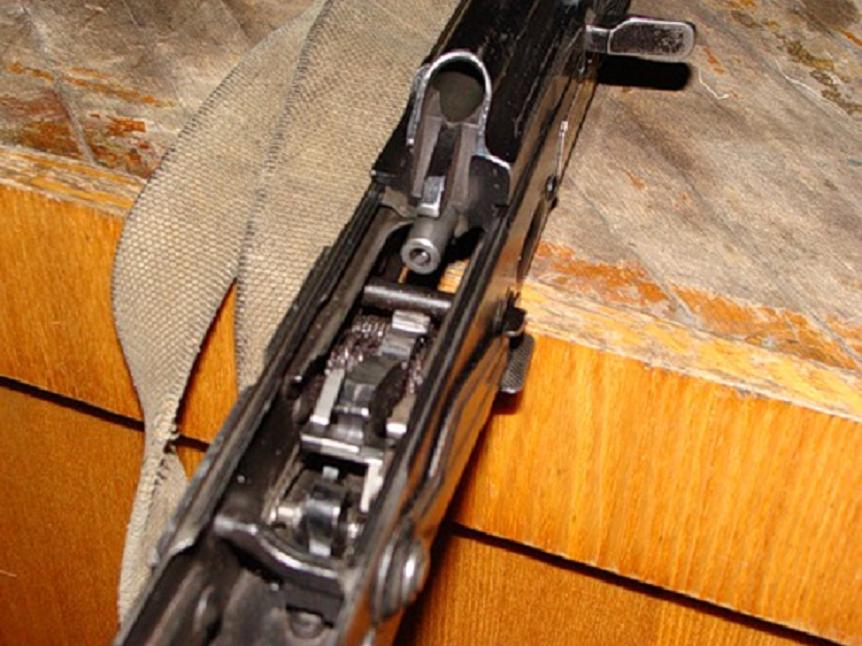

Ударно-спусковой механизм (УСМ) собран в отдельном корпусе. Это снижает нагрузки на него при выстреле. Оригинальной чертой является использование курка в качестве разобщителя шептала со спусковым крючком.

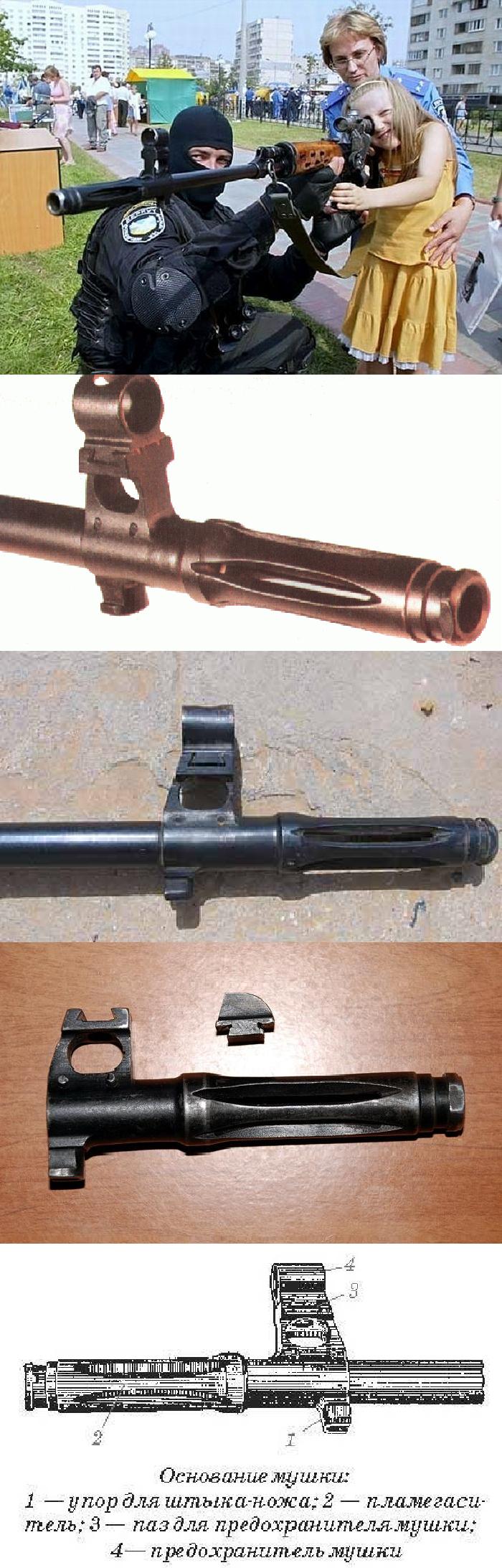

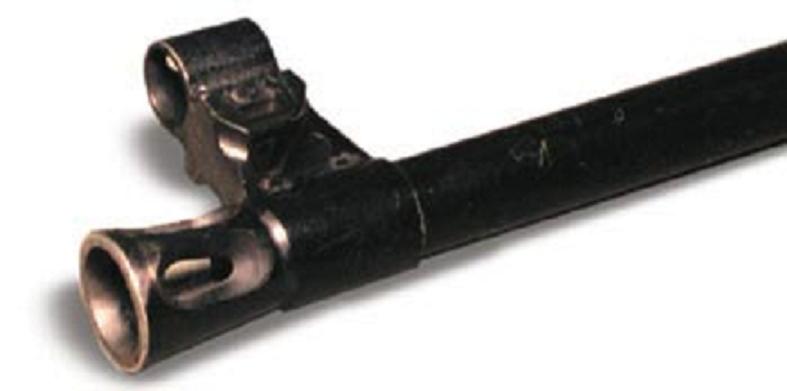

На дульной части ствола крепится цилиндрический щелевой пламегаситель. Конструкция его оказалась весьма удачной - пять продольных щелей расположены и спрофилированы так, что он же играет роль компенсатора. Кроме того, он маскирует выстрел при стрельбе ночью и предохраняет ствол от загрязнения. Высокая эффективность пламегасителя особенно важна при стрельбе ночью с использованием ночного прицела.








Сам канал ствола вместе с патронником хромируются. Хромирование предназначено для увеличения живучести канала ствола и патронника.








Стоит отметить, что ствол СВД слишком тонкий для снайперской винтовки, вследствие чего ухудшаются кучность и точность, а также имеет место быть перегрев ствола при слишком частой стрельбе (что тоже влияет на характеристики в худшую сторону).

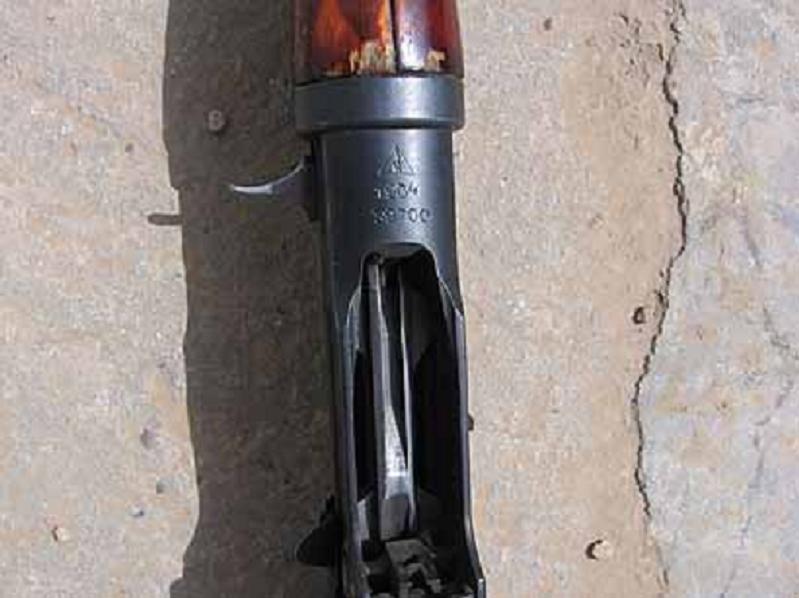

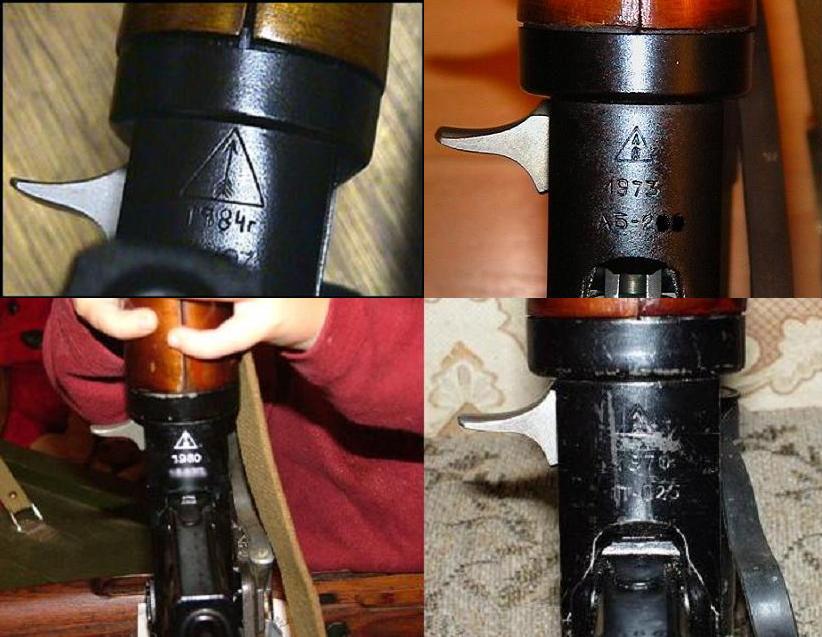

С 1963-го по 1971-1974 гг. СВД изготавливалась с шагом нарезов ствола в 320 мм, обеспечивающим наилучшие результаты по кучности (особенно для снайперских патронов). Однако такой шаг нарезов сильно понижал кучность и устойчивость бронебойно-зажигательных пуль, и поэтому 320 мм поменяли на 240 мм для лучшей стабилизации БЗ (что ухудшило показатели при стрельбе снайперскими патронами).



Цевьё состоит из двух симметричных ствольных накладок с прорезями для лучшего охлаждения ствола. Накладки имеют подпружиненное крепление на стволе, так что точка опоры цевья находится на оси канала ствола. Связь цевья СВД со стволом не способствует точности стрельбы, поскольку дополнительно нагружает ствол. В то же время СВД стала одной из первых армейских винтовок, в дизайне которых проявились "спортивные" черты.

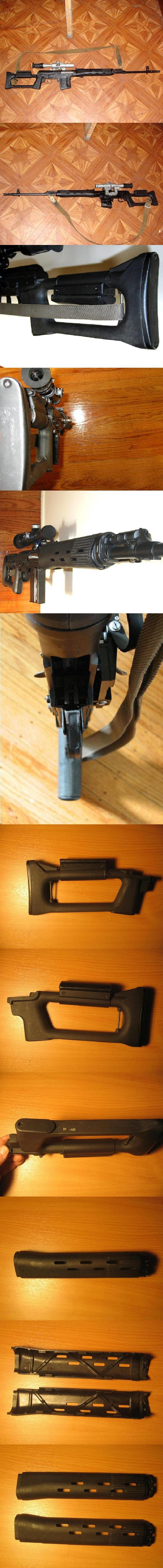

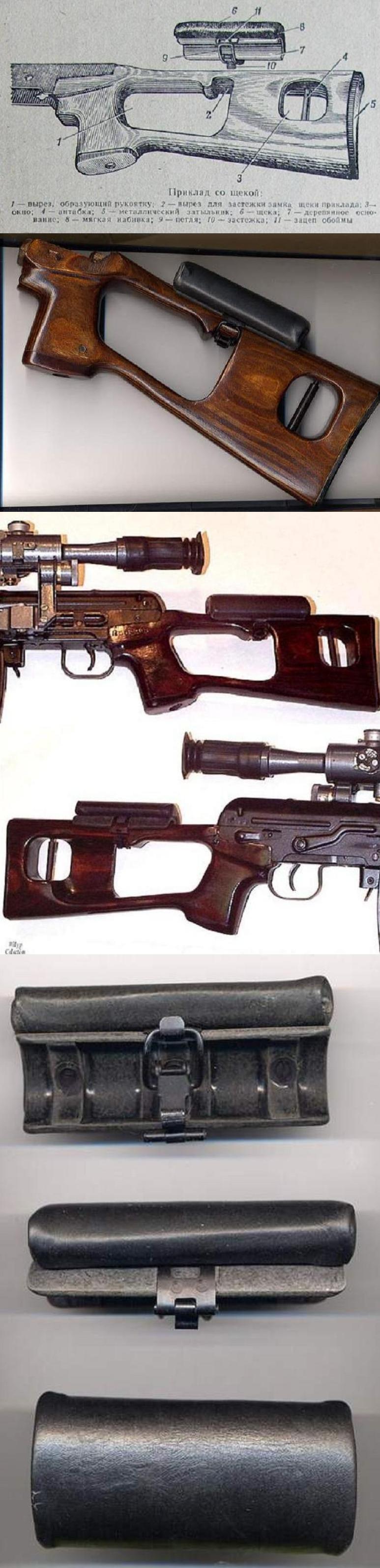

Ложа СВД разрезная. Винтовка имеет приклад сложной рамочной формы. Вырез в прикладе и передняя его грань образуют пистолетную рукоятку. Для удобства прицеливания на приклад крепится "щека"...

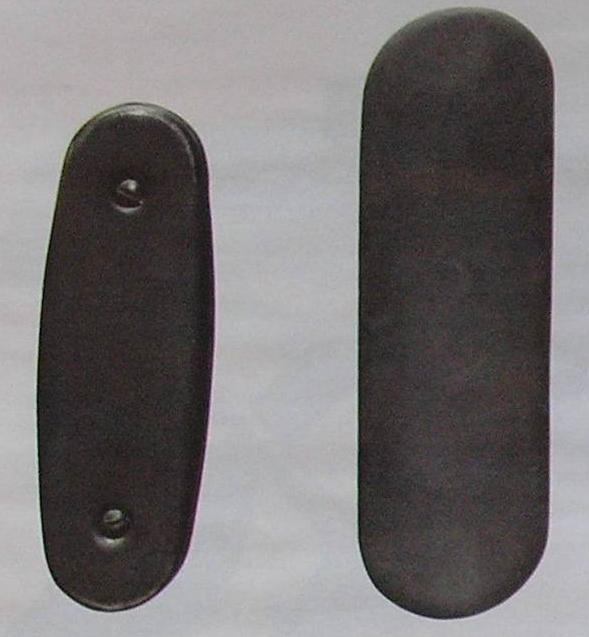

...а для уменьшения неприятных ощущений при отдаче - затыльник ("галоша"). Затыльник приклада и "щека" не регулируются.

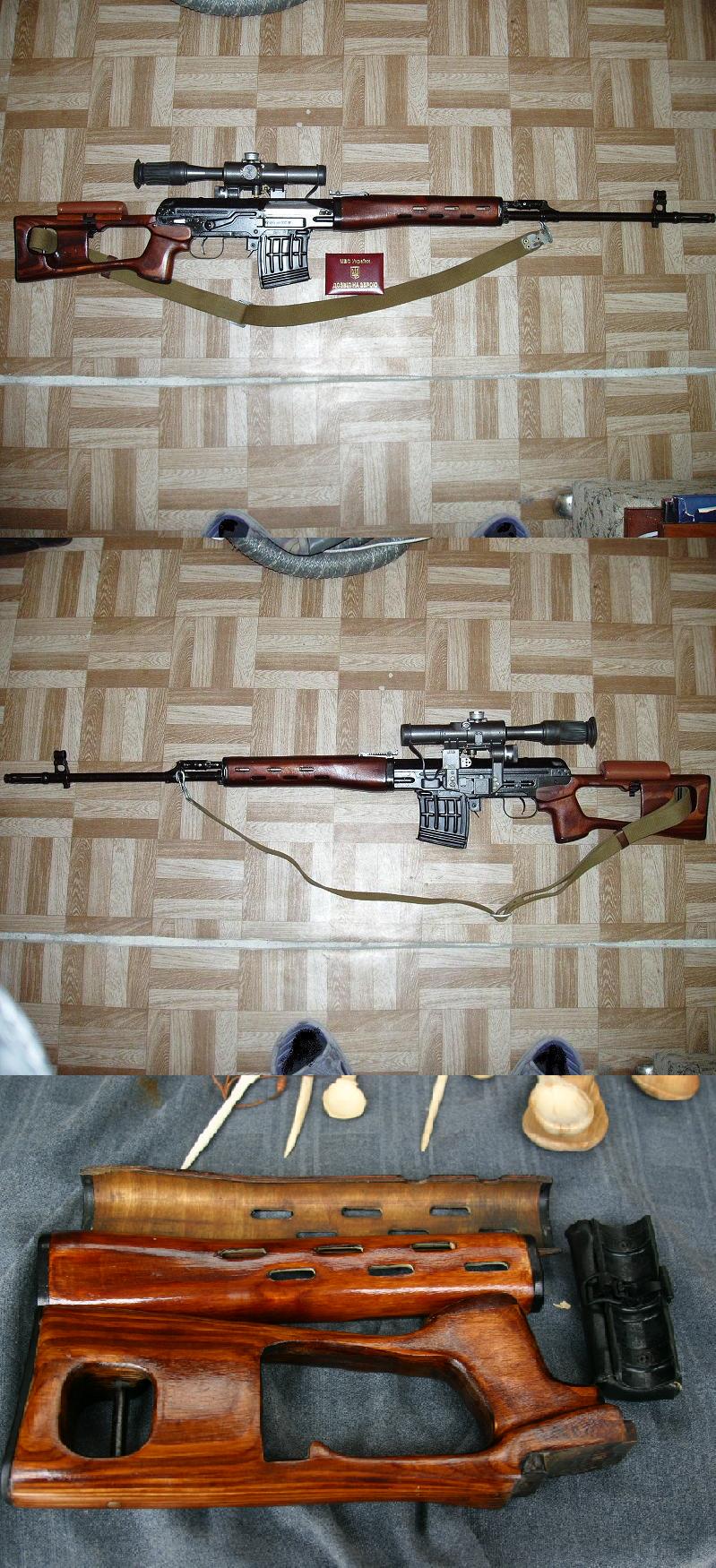

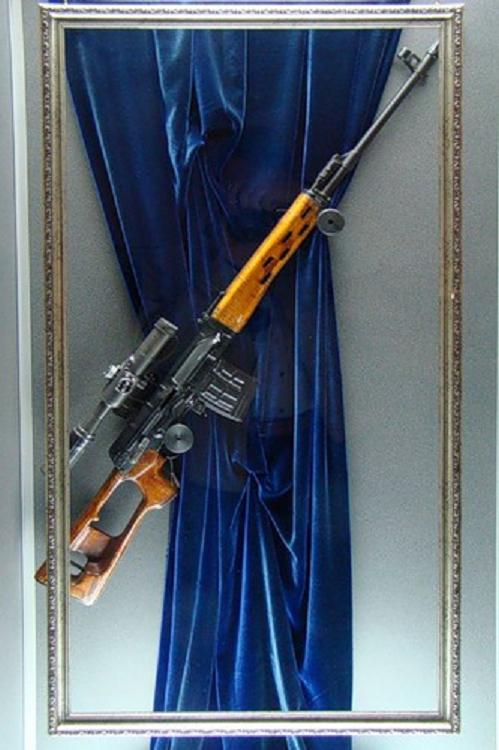

С 1963 года рамочный приклад (с отделяемой щекой) и ствольные накладки изготавливались из бакелитовой фанеры * .


*Бакелизированная (бакелитовая) фанера. Такая фанера изготавливается из листов берёзового шпона, склеенных фенолоформальдегидными, преимущественно спирторастворимыми, смолами. Бакелизированную фанеру изготавливают при относительно высоком давлении с применением большого количества клея, поэтому она обладает высокой прочностью и формоустойчивостью. Плотность бакелизированной фанеры 1200 кг/м3 (т. е. такая фанера тонет в воде). Довольно часто можно услышать, что такую фанеру называют морской или бакелитовой, что является синонимами бакелизированной фанеры.






Однако в середине 90-х годов винтовка претерпела некоторые изменения во внешнем виде. Сначала СВД стали комплектовать ствольными накладками из полиамида...








...а затем и прикладом с неотъёмной поворотной щекой, также изготовленного из стеклонаполненного полиамида * .



1,45 мб


*Полиамиды стеклонаполненные относятся к композиционным материалам, состоящим из полиамидной смолы, наполненной отрезками стеклянных комплексных нитей.

Преимущества: полиамиды стеклонаполненные обладают небольшой плотностью, высокой прочностью, высокой прочностью к ударным нагрузкам, хорошей масло- и бензостойкостью, низким коэффициентом трения и неплохими диэлектрическими показателями.

Применение: стеклонаполненные полиамиды перерабатываются в изделия различными методами: простым литьем, литьем под давлением, прессованием и др. методами. Предназначены для изготовления различных изделий конструкционного, электротехнического и общего назна*чения.

Стеклонаполненные полиамиды нетоксичны и при нормальных условиях не оказывают вредного воздействия на организм человека.

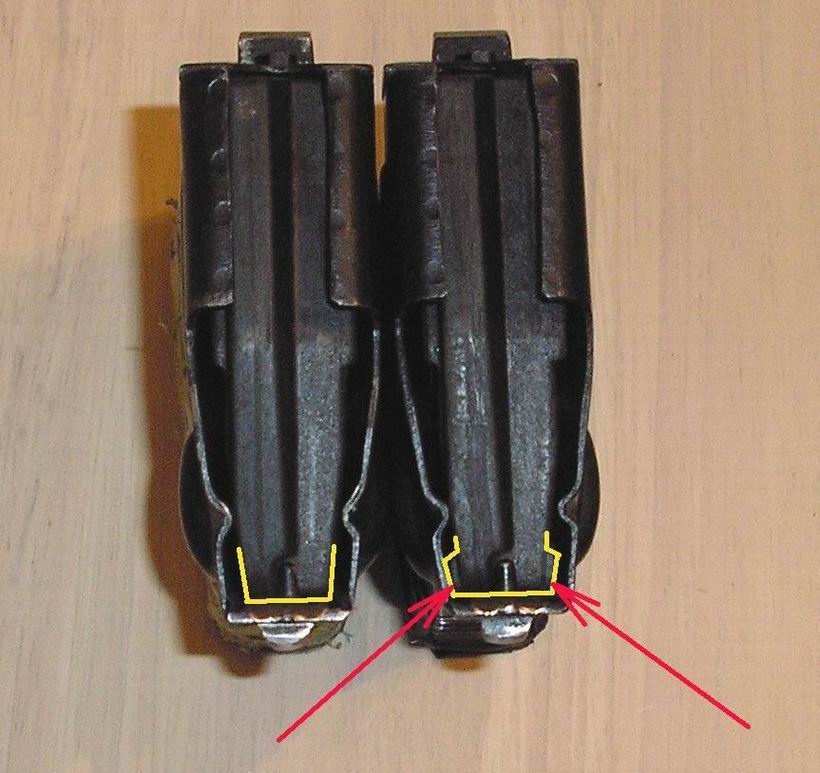

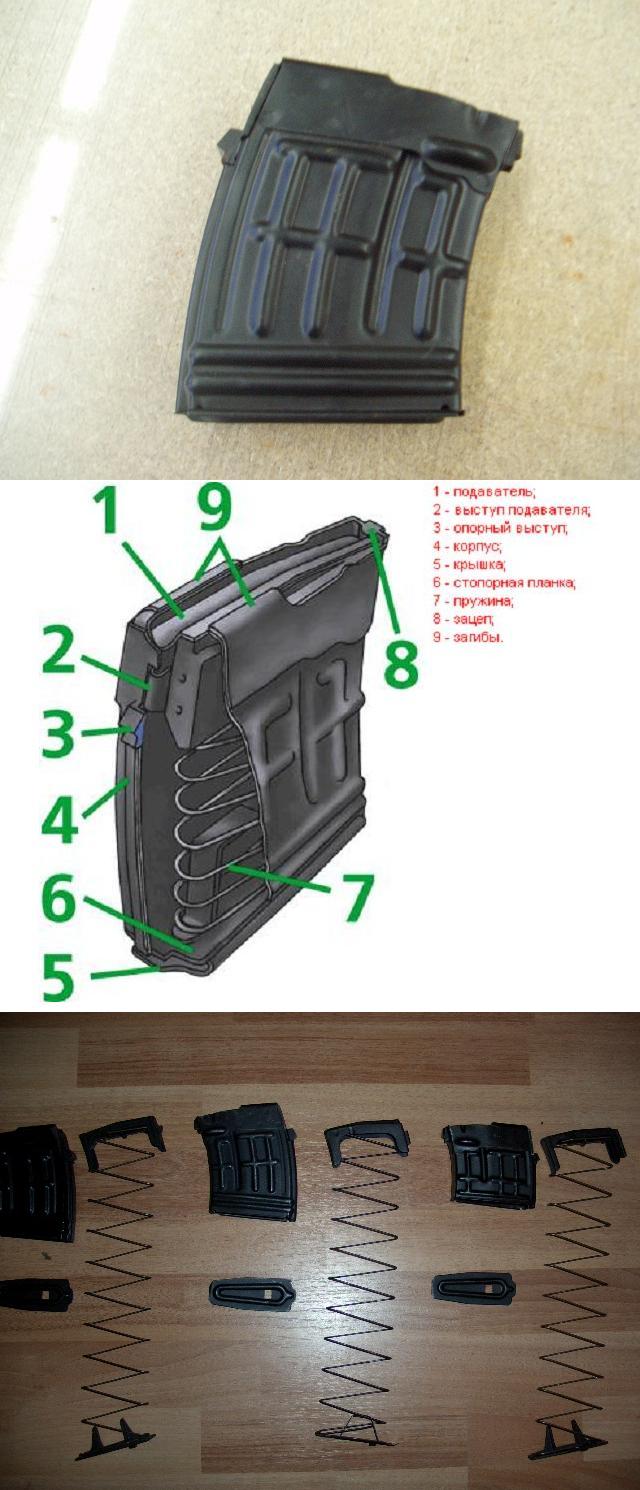

Магазин сменный металлический ёмкостью в 10 патронов.

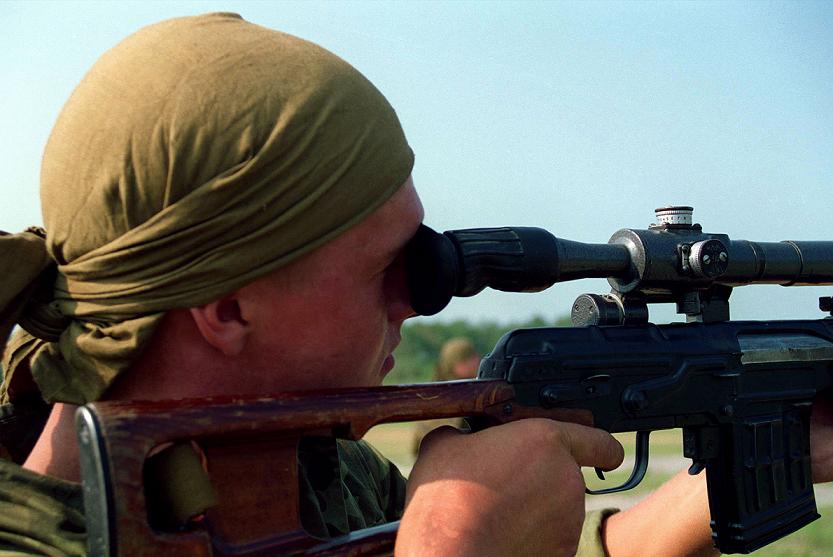

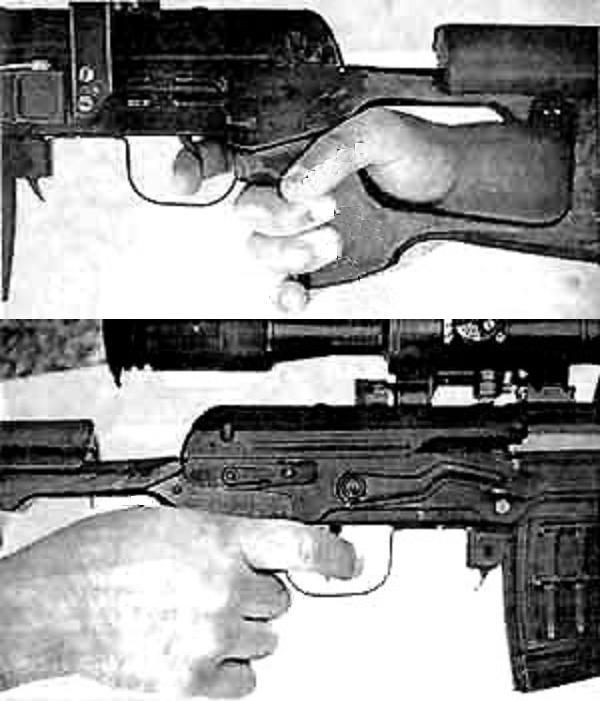

Эргономически винтовка спроектирована удачно: оружие внушает стрелку полное доверие, хорошо сбалансировано, легко удерживается при производстве прицельного выстрела.

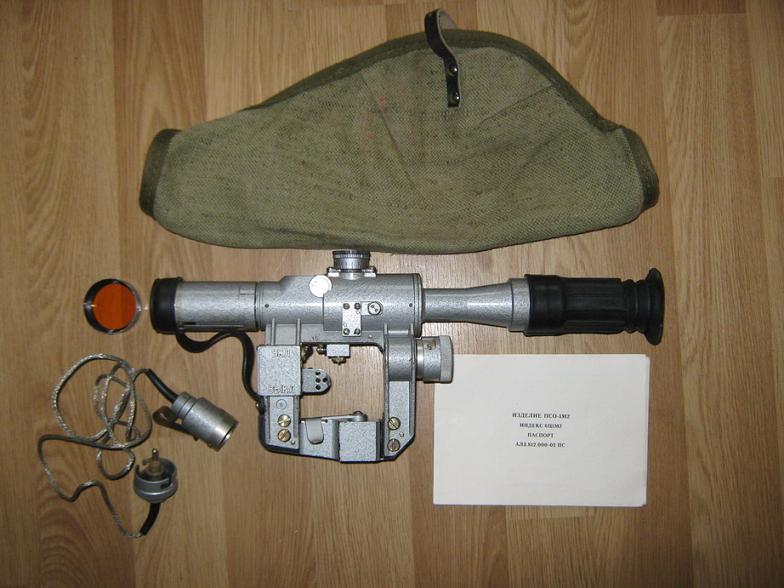

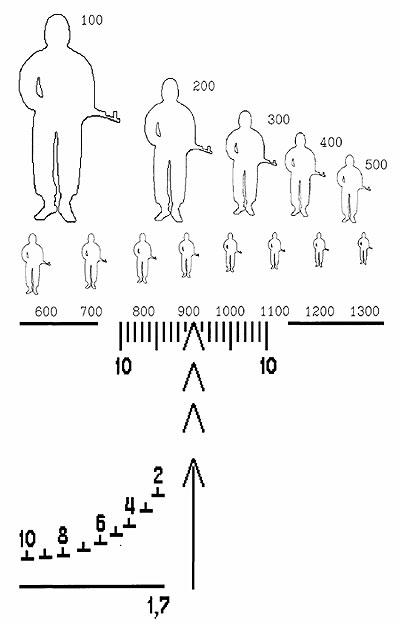

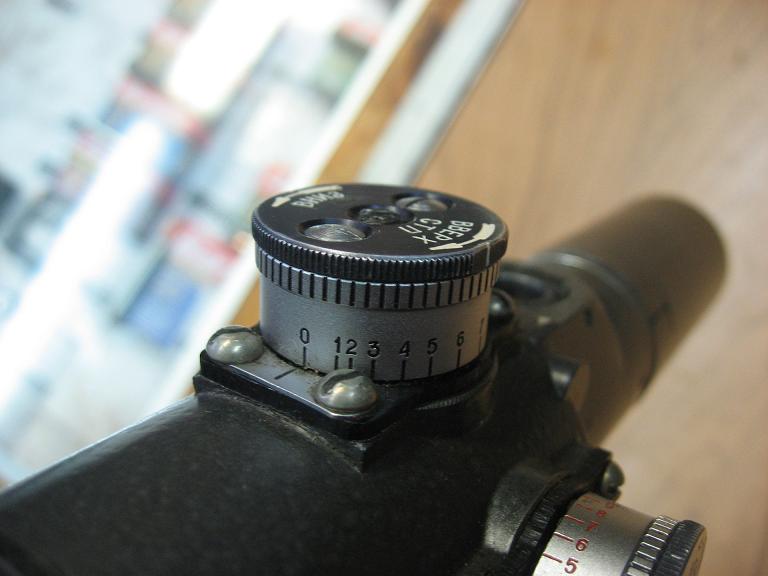

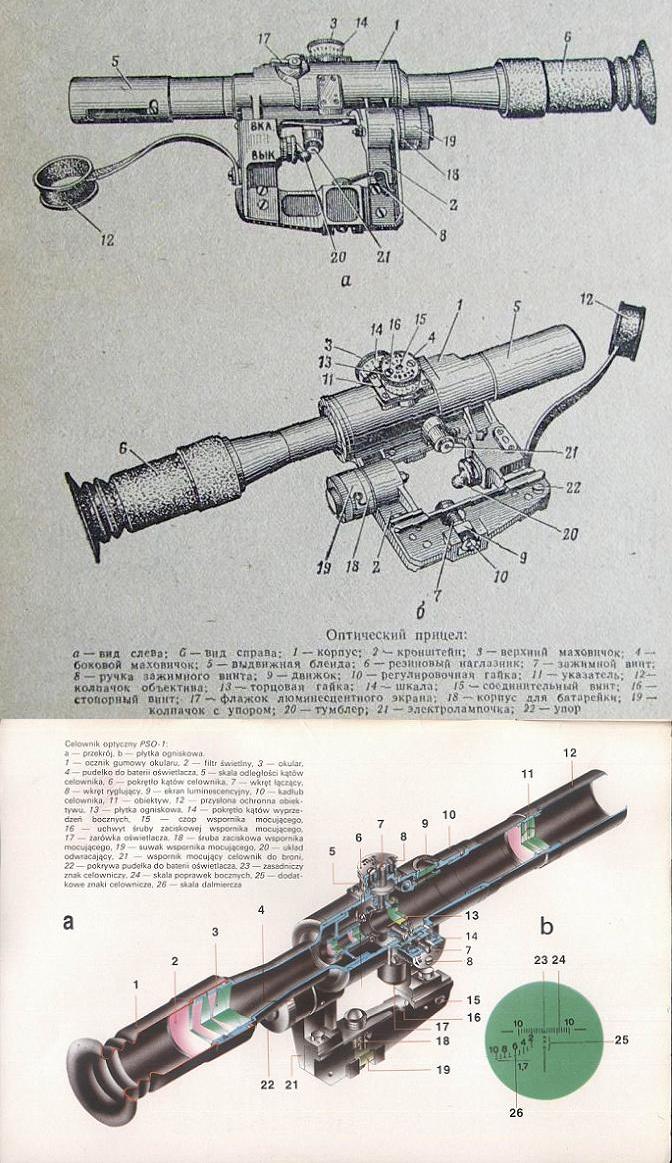

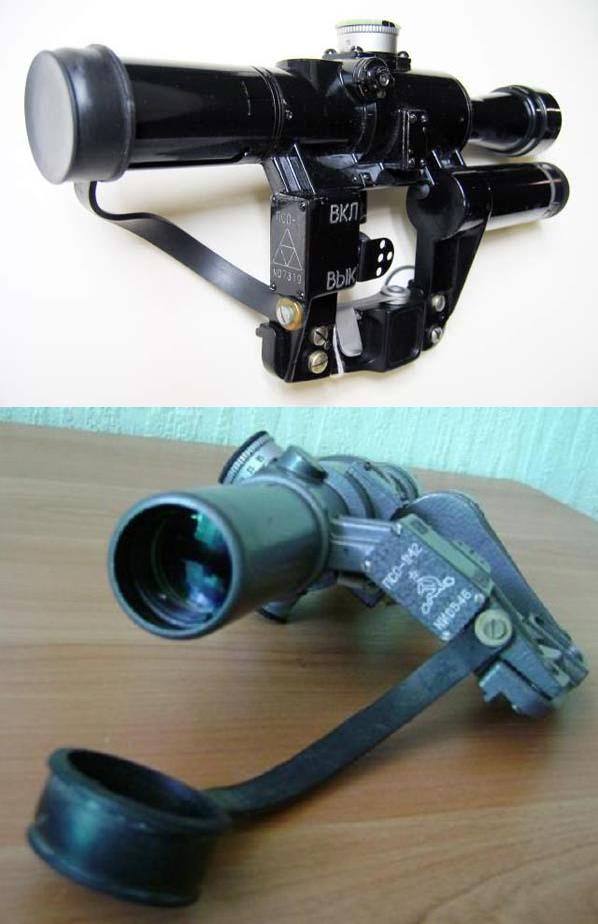

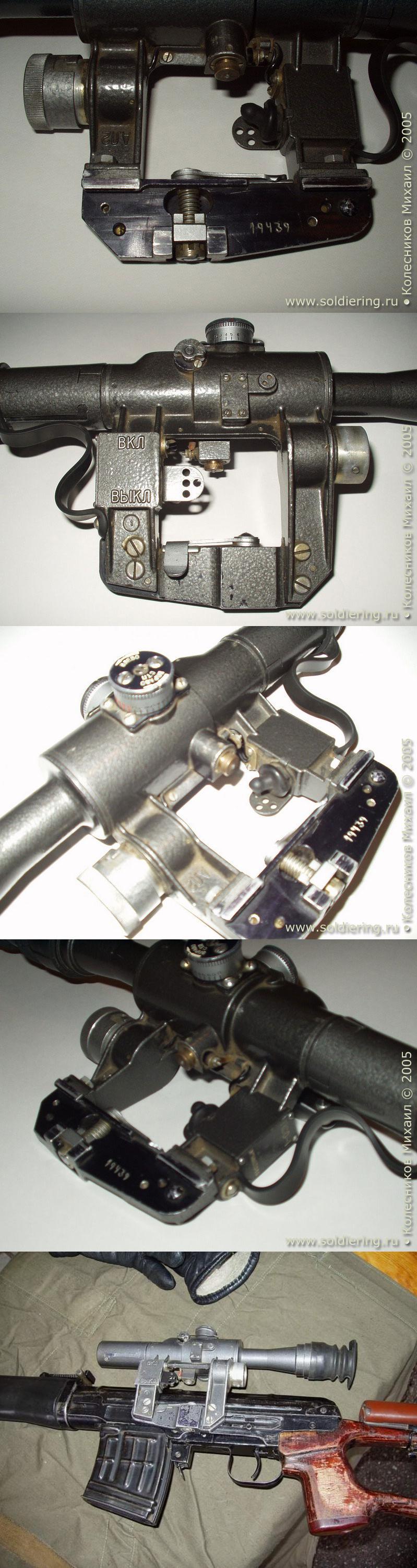

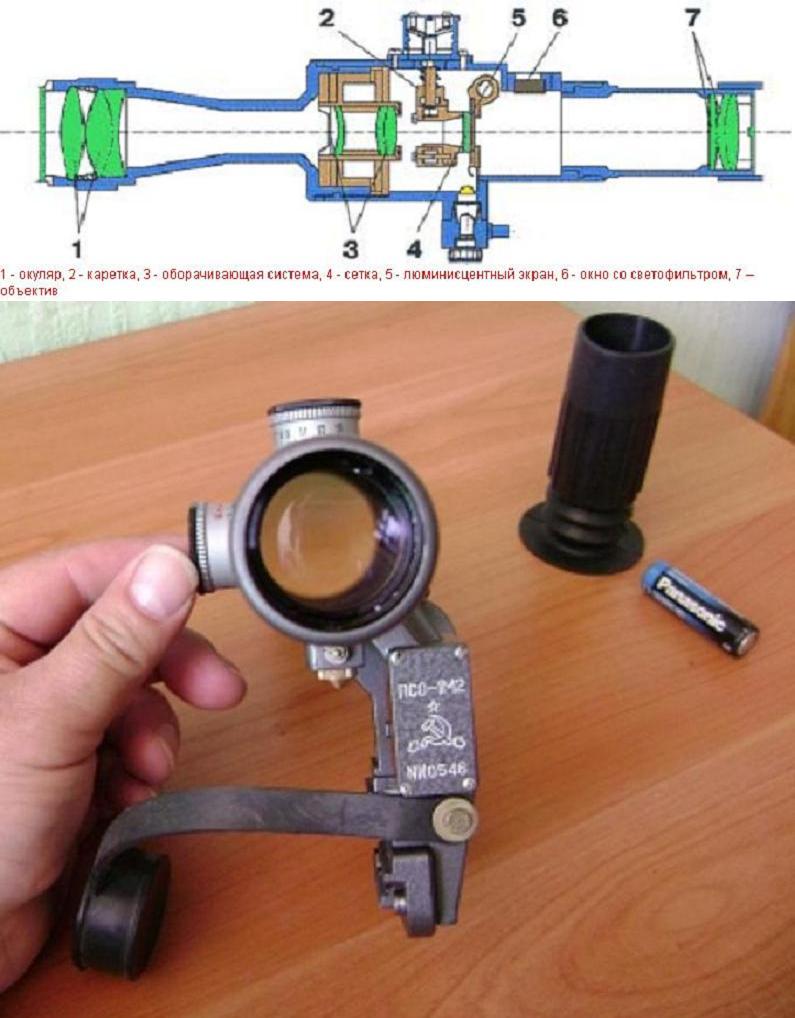

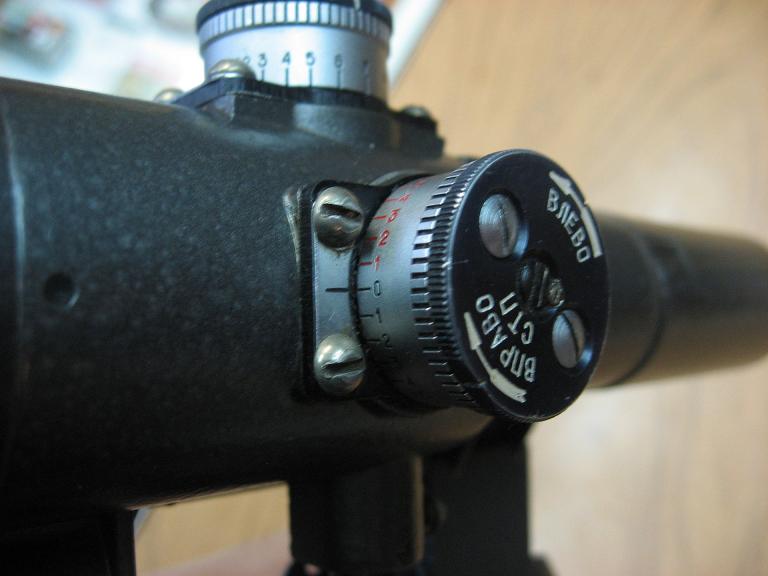

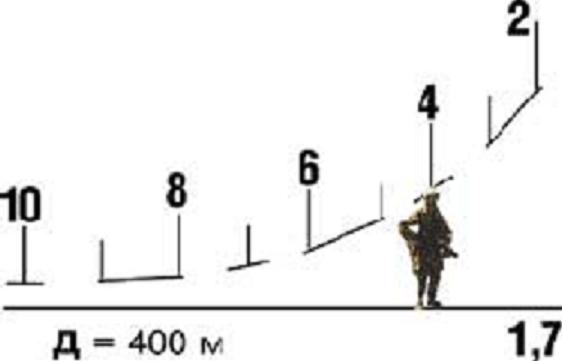

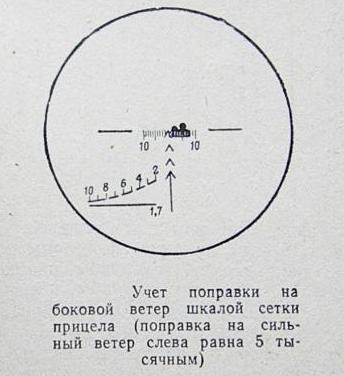

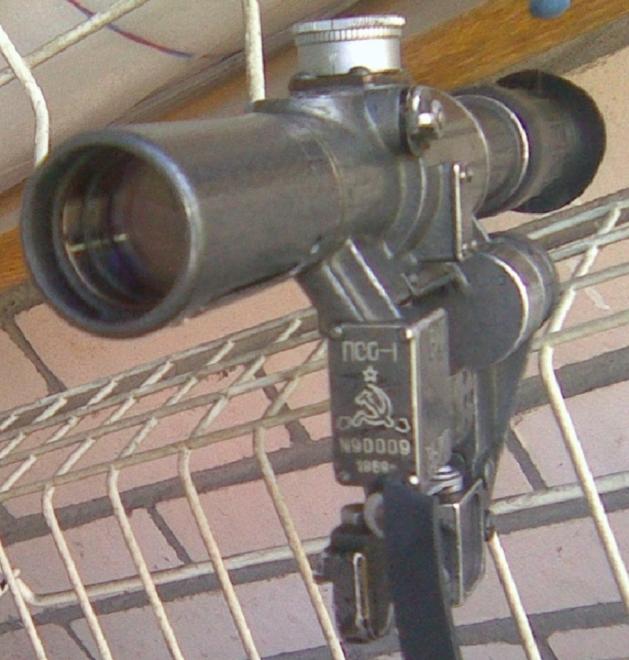

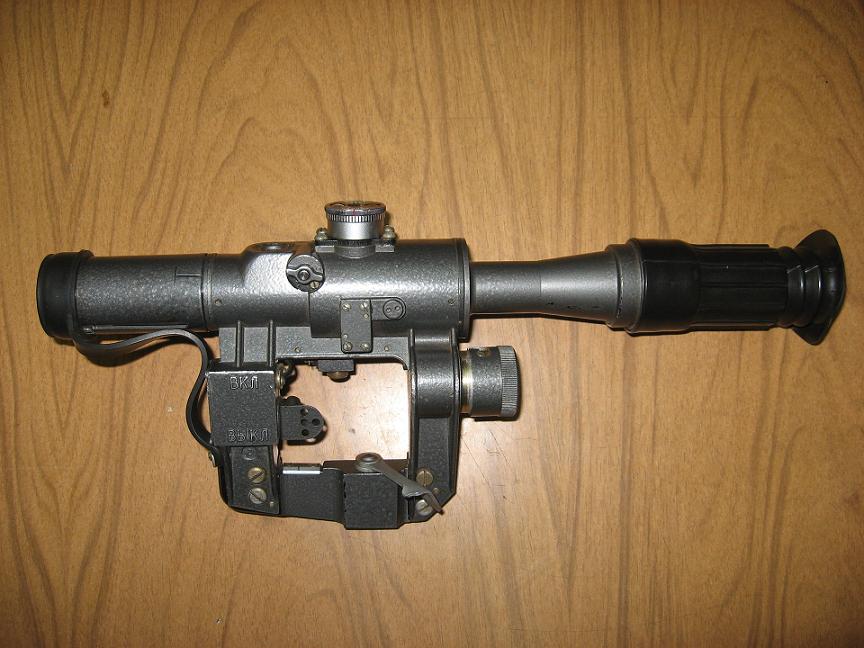

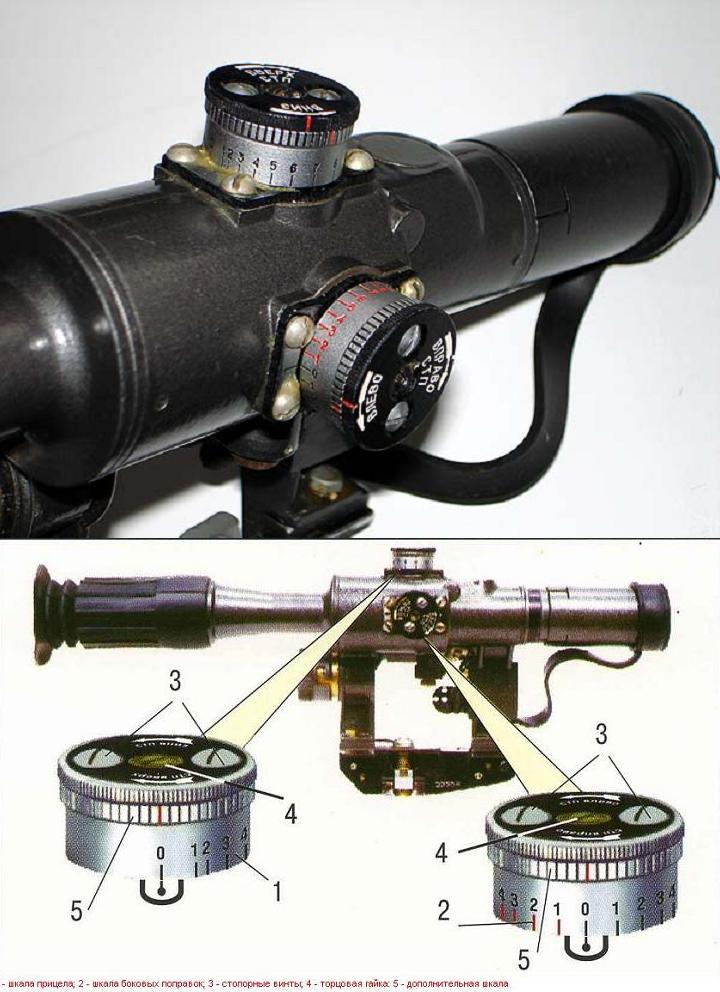

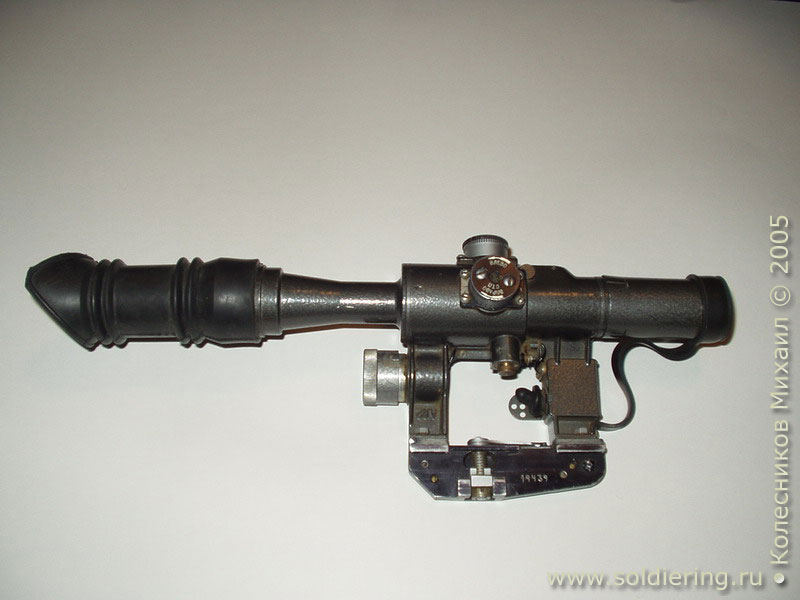

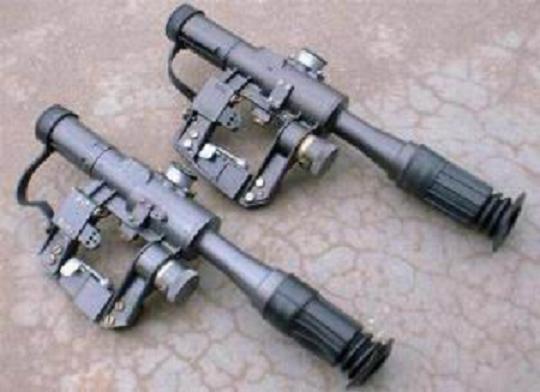

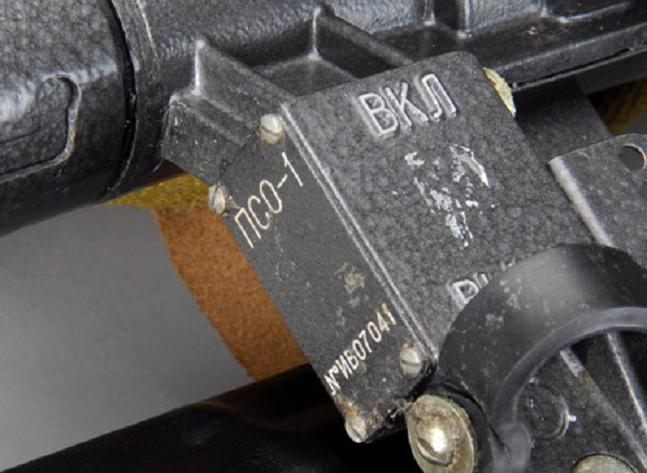

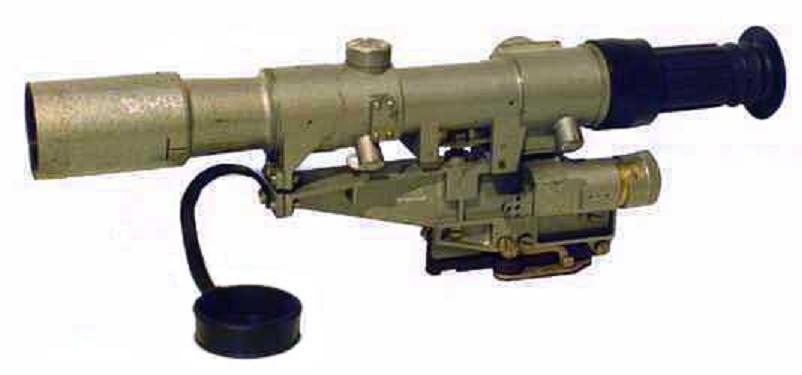

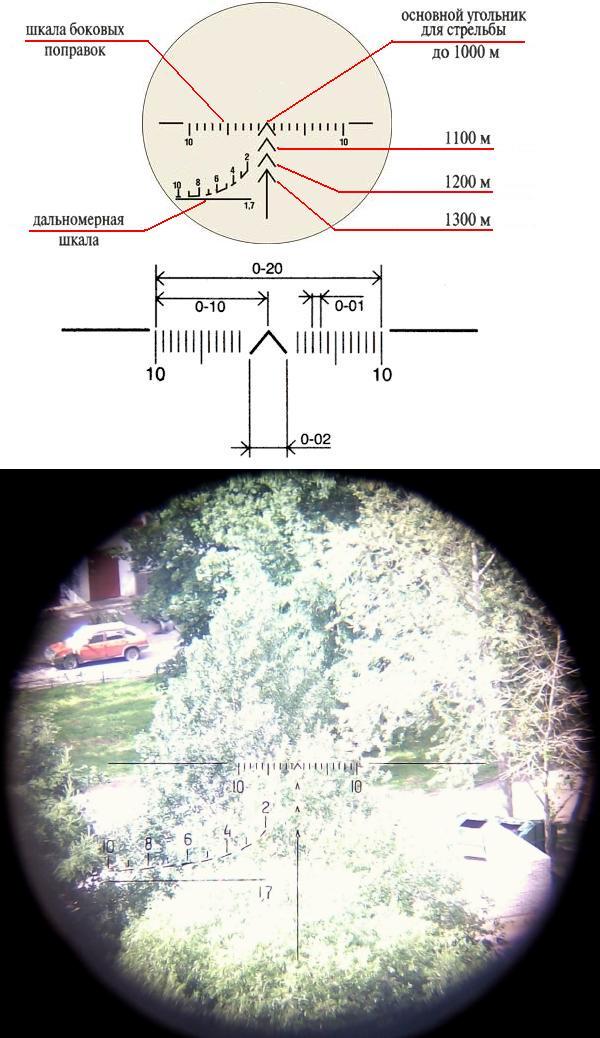

На винтовку крепится оптический прицел ПСО-1 (1П43). При переноске винтовки с оптическим прицелом он может укрываться чехлом.








Винтовка имеет также вспомогательный открытый секторный прицел и регулируемую мушку. Из-за высокого расположения приклада стрельба с открытым прицелом не столь удобна, как с оптическим.

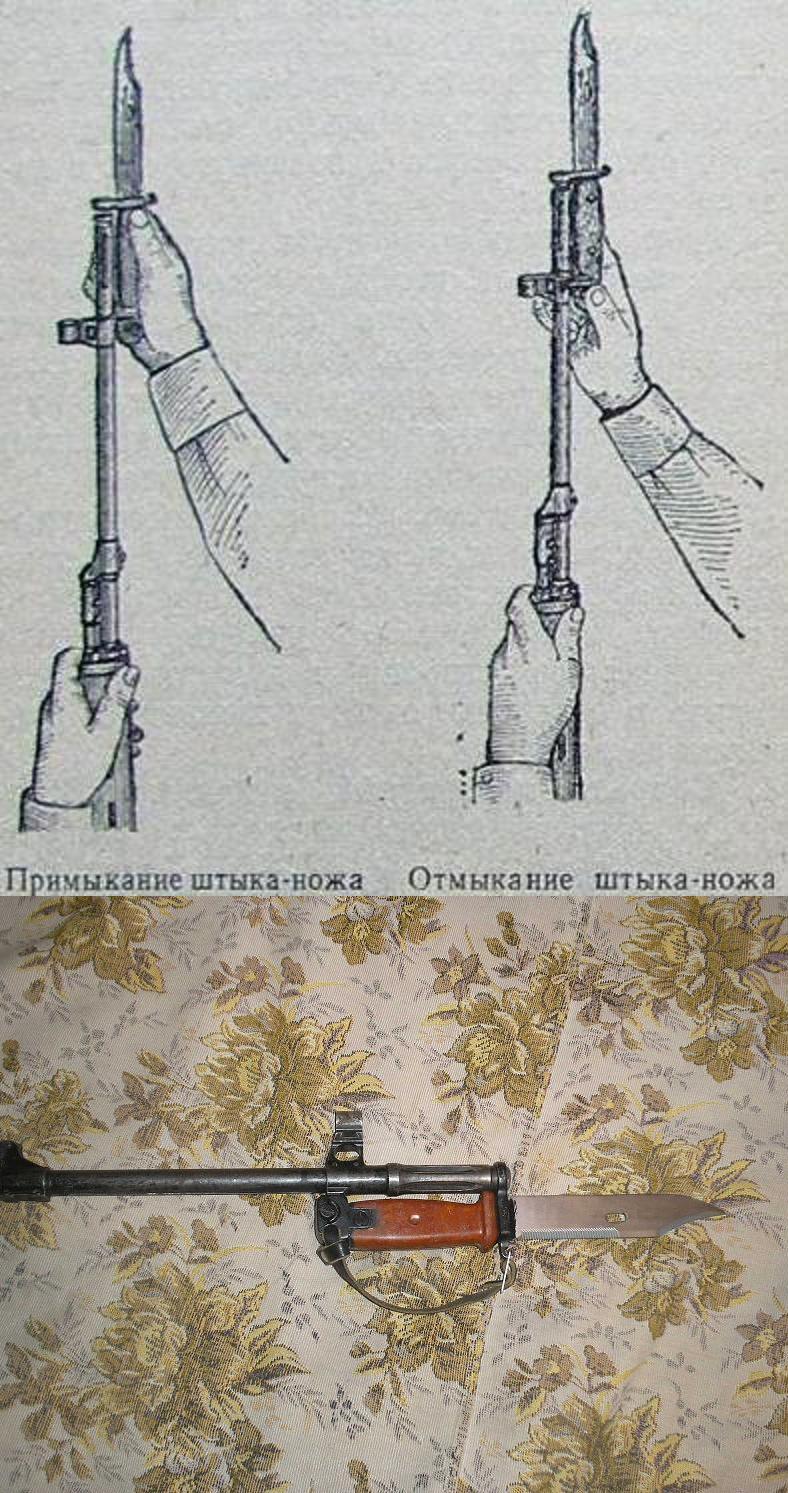

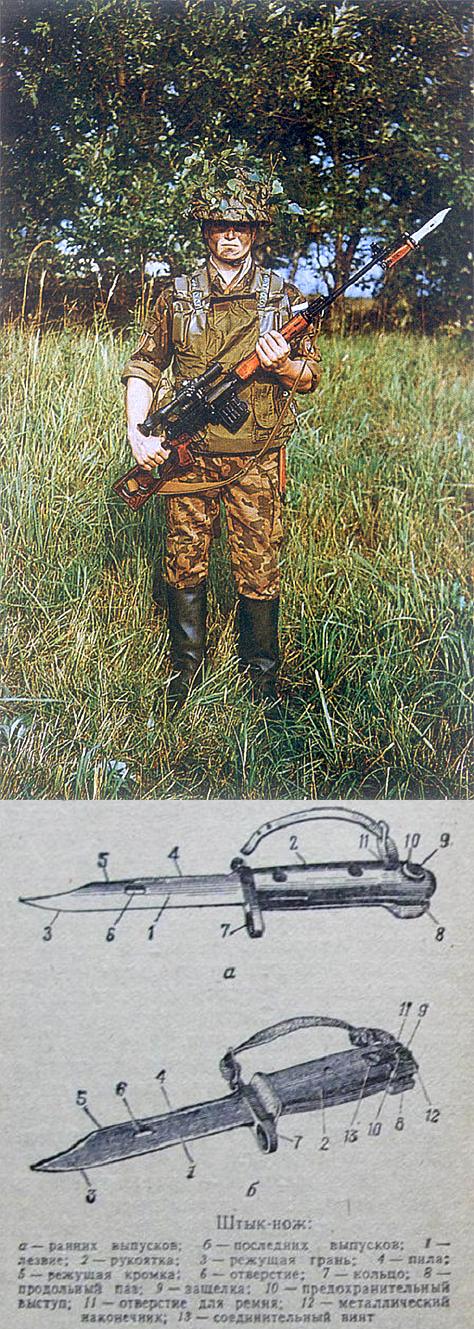

Для рукопашного боя к винтовке может крепиться стандартный штык-нож от АК.

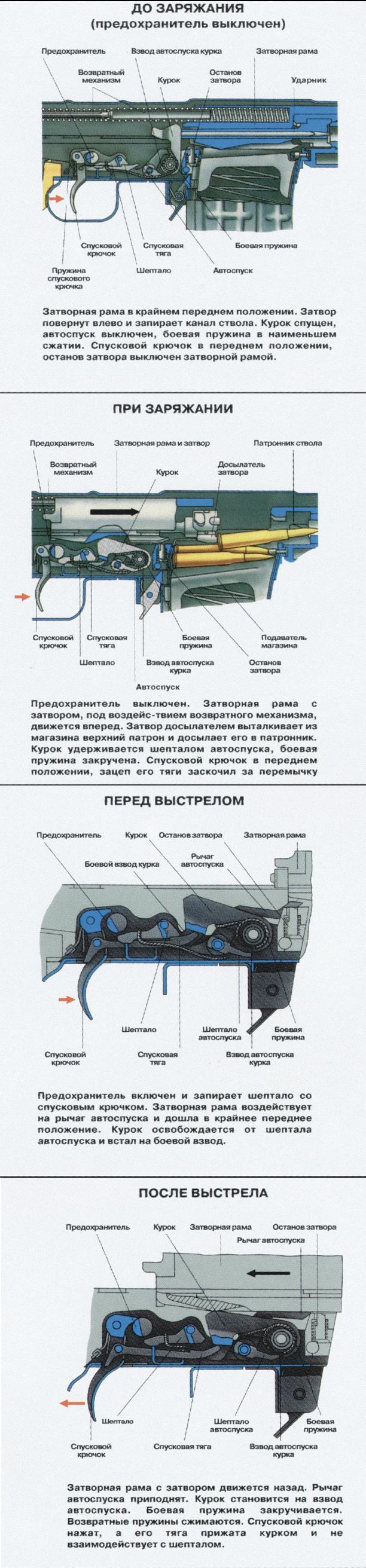

Перезаряжание винтовки основано на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню.

При выстреле часть пороховых газов, следующих за пулей, устремляется через газоотводное отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня и отбрасывает поршень с толкателем, а вместе с ними и раму в заднее положение.

При отходе рамы назад затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает её из ствольной коробки наружу, а рама сжимает возвратные пружины и взводит курок (ставит его на взвод автоспуска).

В переднее положение рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а рама выводит шептало автоспуска из-под взвода автоспуска курка и курок становится на боевой взвод. Запирание затвора осуществляется его поворотом влево и захождением боевых выступов затвора в вырезы ствольной коробки.

Для производства очередного выстрела необходимо отпустить спусковой крючок и нажать на него снова. После освобождения спускового крючка тяга продвигается вперёд и её зацеп заскакивает за шептало, а при нажатии на спусковой крючок зацеп тяги поворачивает шептало и разъединяет его с боевым взводом курка. Курок, поворачиваясь на своей оси под действием боевой пружины, наносит удар по ударнику, а последний продвигается вперед и производит накол капсюля-воспламенителя патрона. Происходит выстрел.

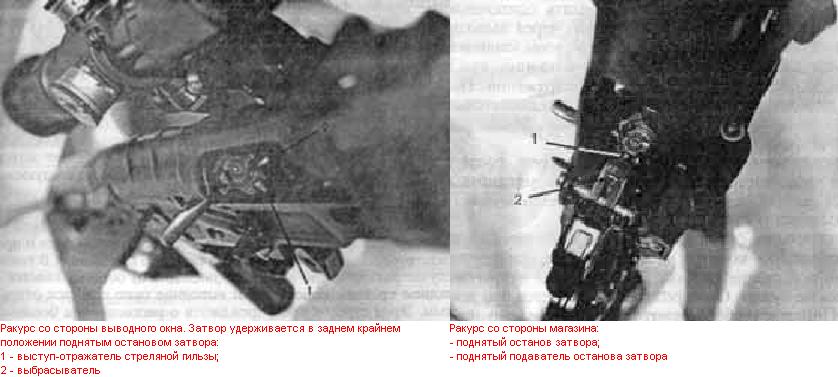

При выстреле последним патроном, когда затвор отойдёт назад, подаватель магазина поднимает вверх останов затвора, затвор упирается в него и рама останавливается в заднем положении. Это является сигналом тому, что надо снова зарядить винтовку.








ТТХ СВД

Патрон:_______________________7,62х54R
Начальная скорость пули:_______830 м/с
Дульная энергия:______________4064 Дж
Боевая скорострельность:_______30 в/м
Прицельная дальность огня:_____1200 м с открытым прицелом; 1300 м с оптическим прицелом
Убойное действие пули:_________до 3800 м
Масса снаряжённого с ПСО-1:____4,52 кг
Длина:________________________1225 мм
Ёмкость магазина:______________10 патронов

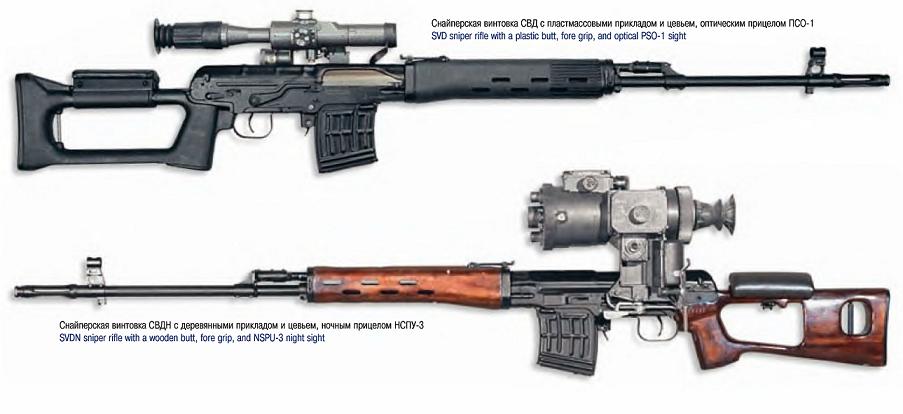

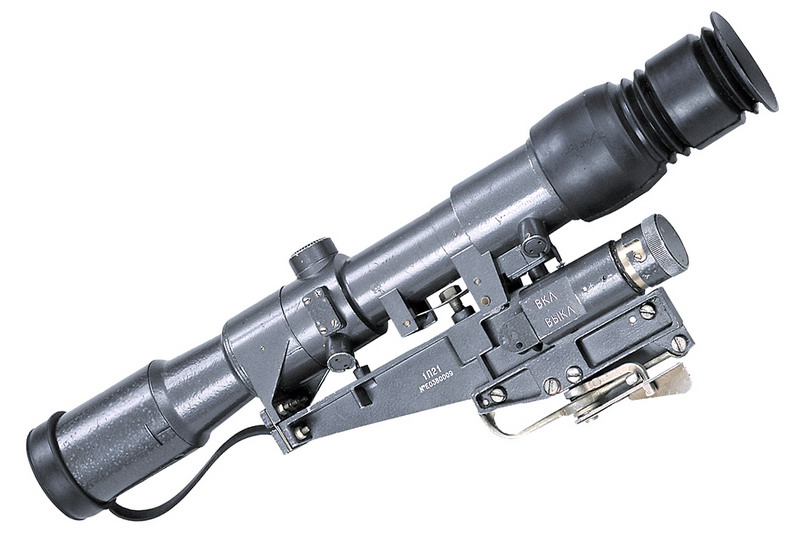

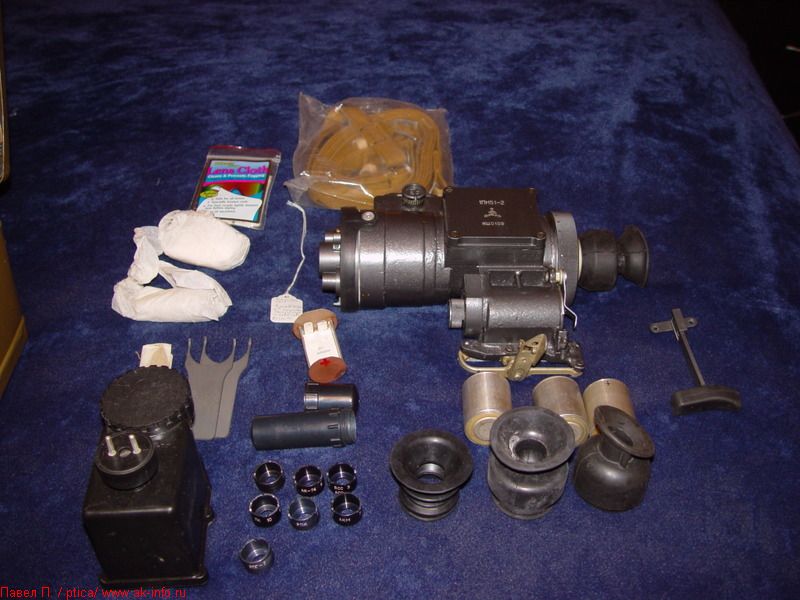

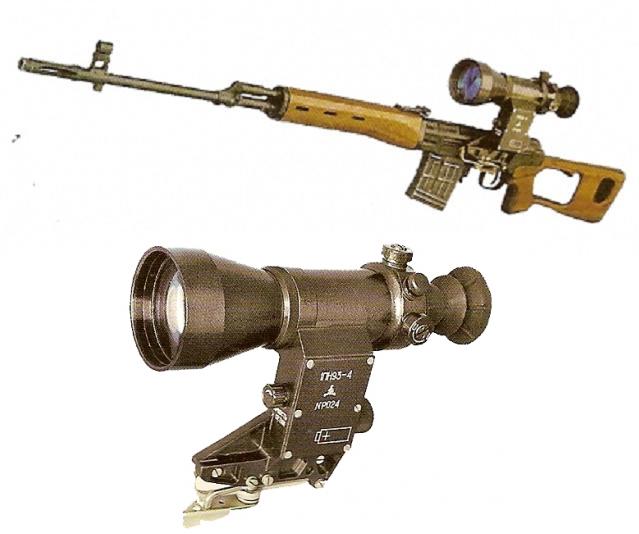

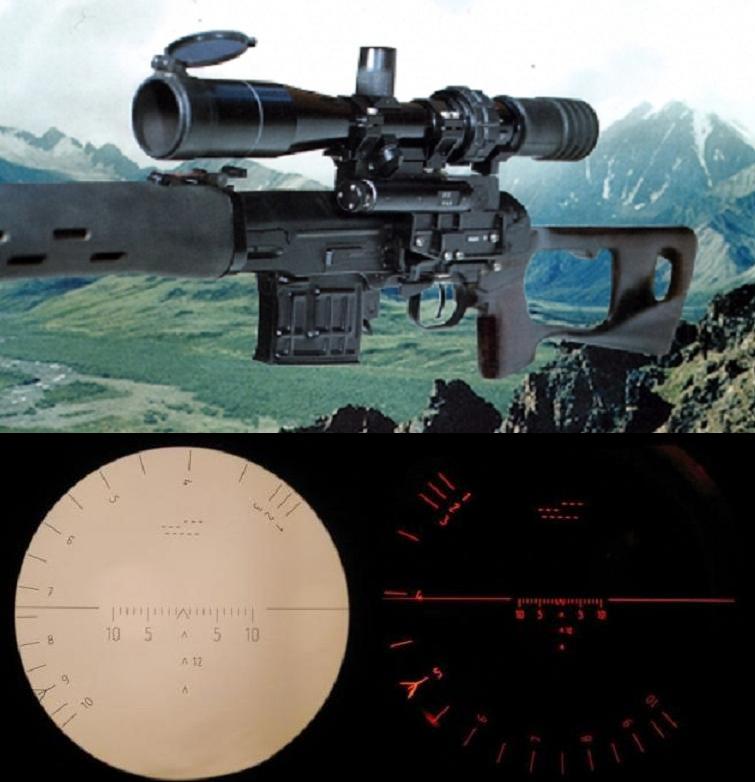

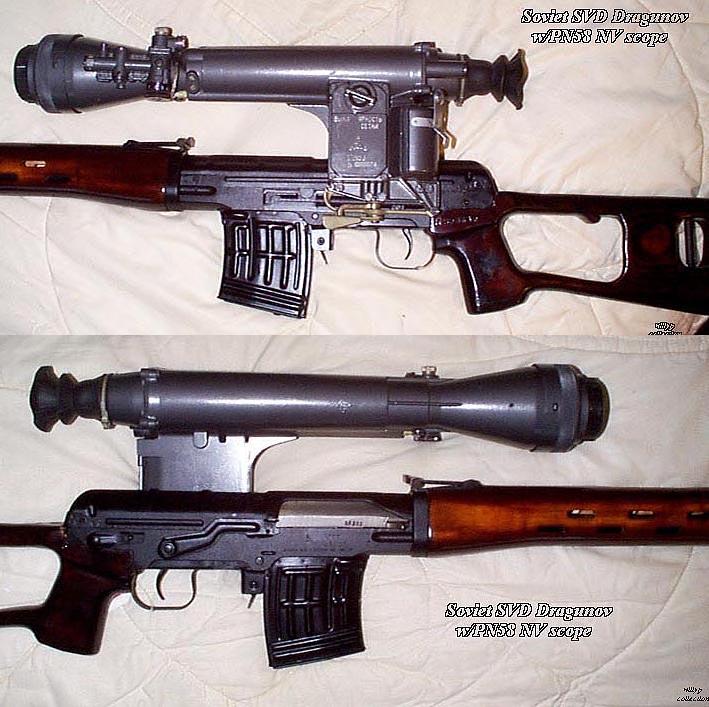

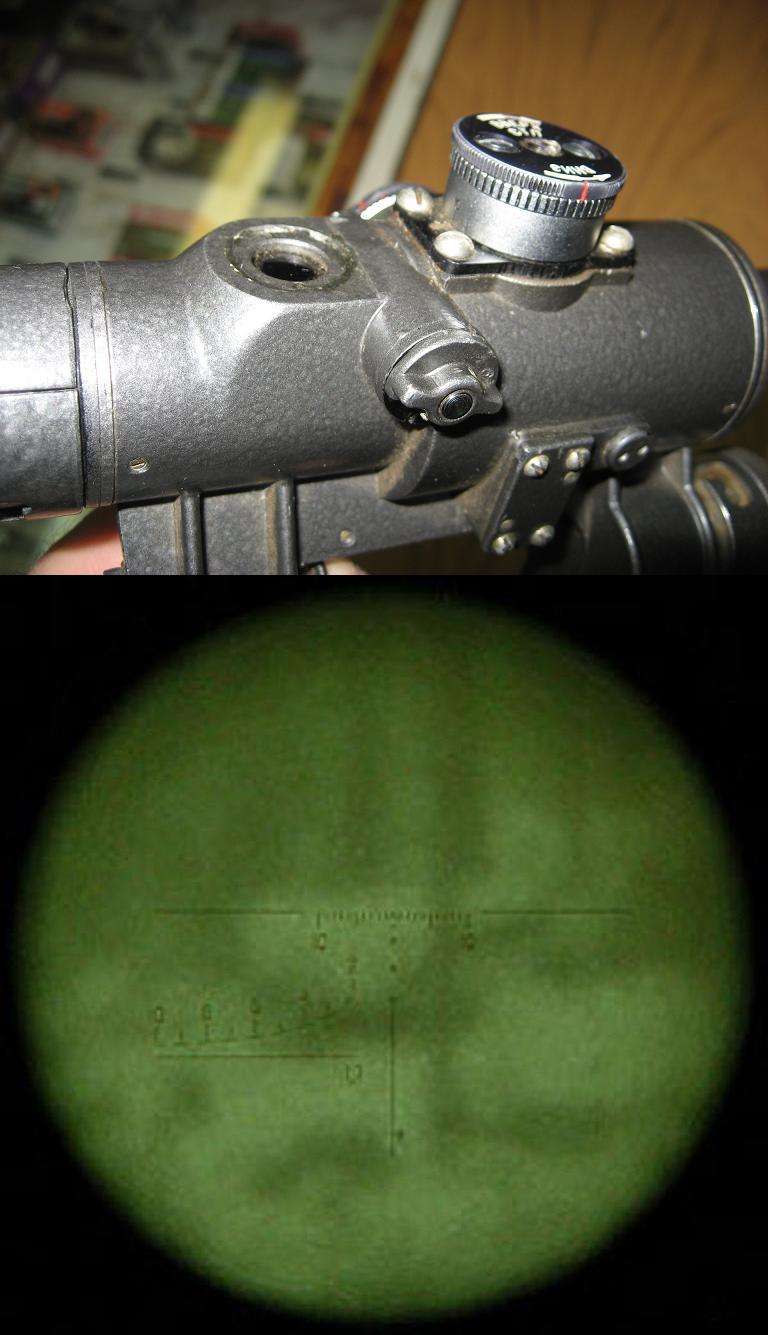

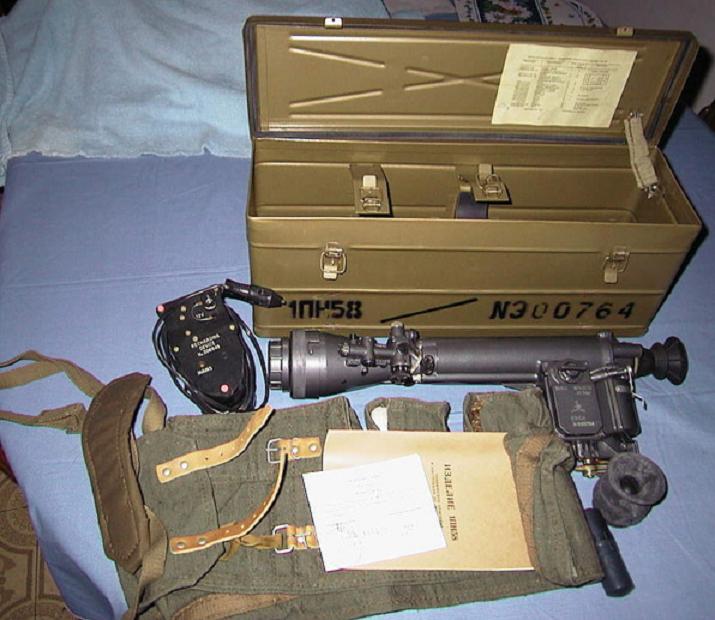

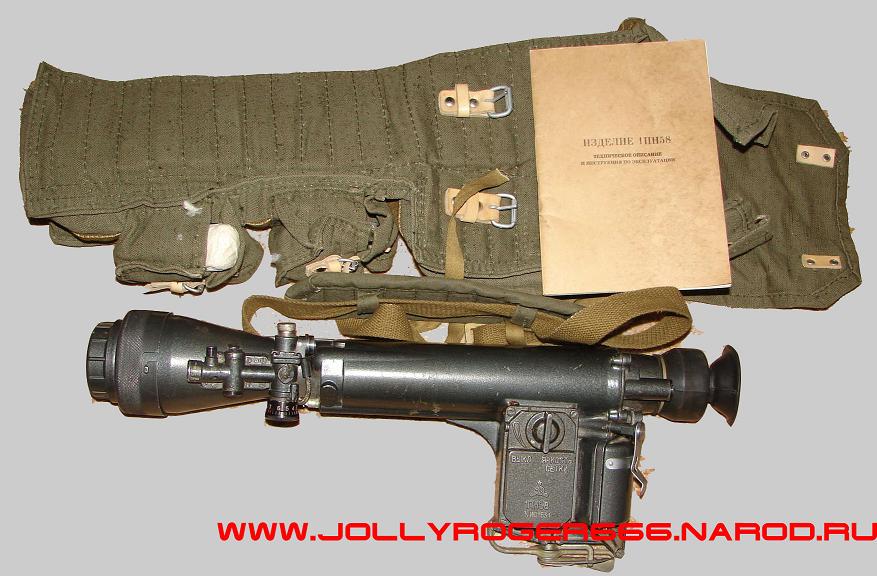

На модели СВДН крепится ночной прицел НСПУ, НСПУМ или НСПУ-3.

Имеются следующие модификации:

СВДН2 - со стандартным ночным прицелом НСПУМ
СВДН3 - со стандартным ночным прицелом НСПУ-3

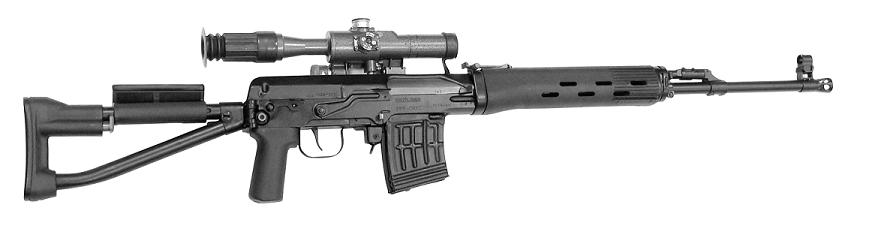

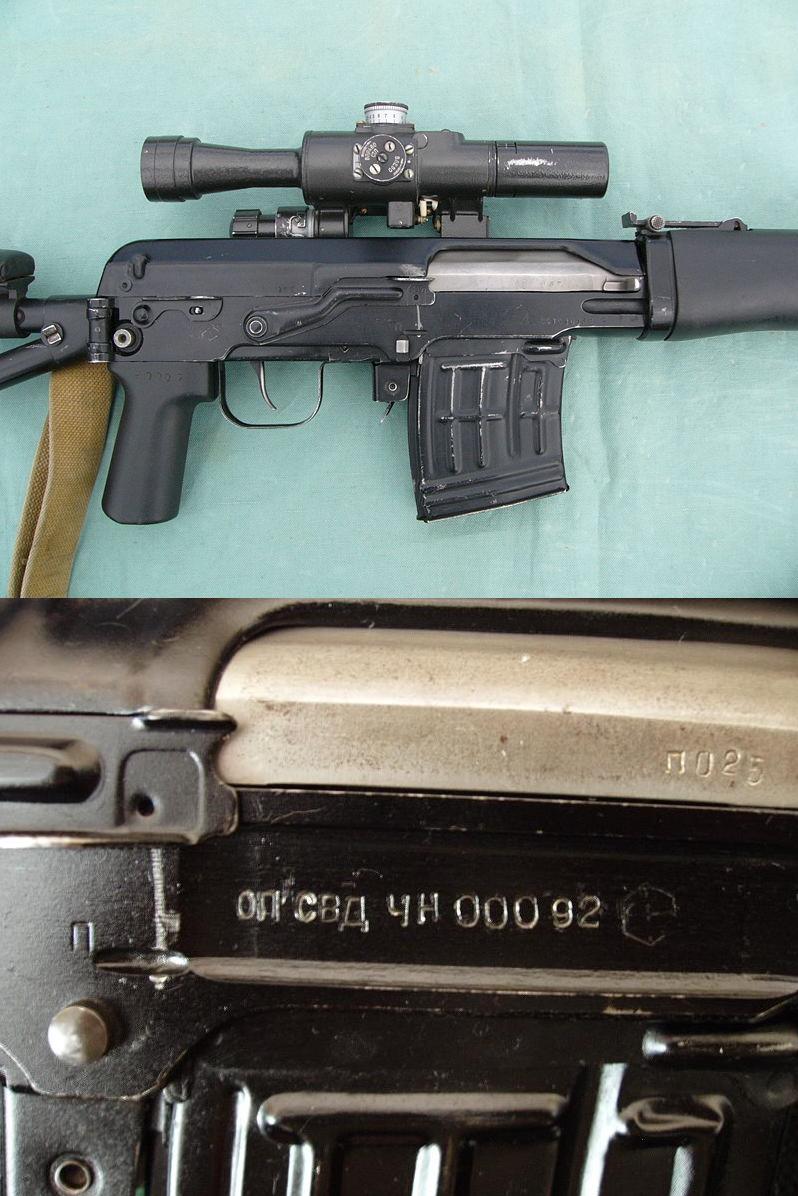

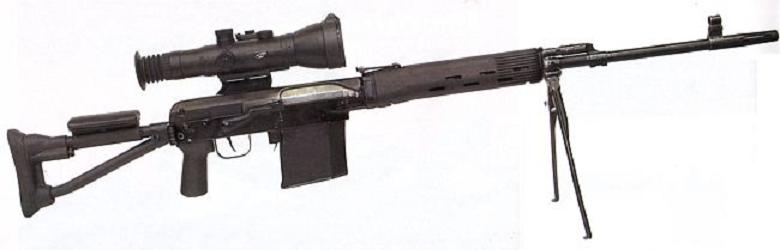

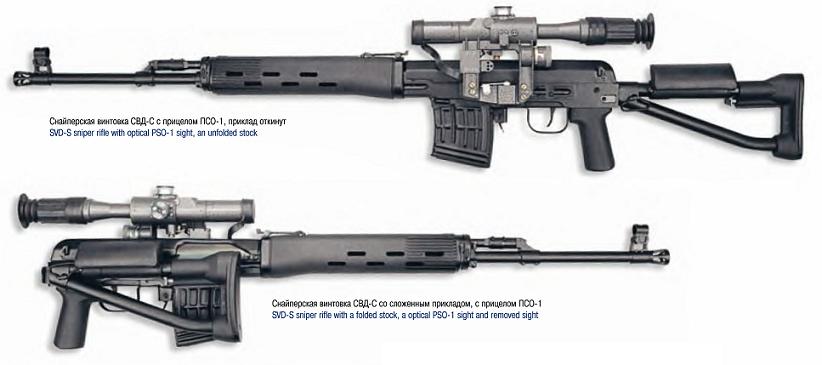

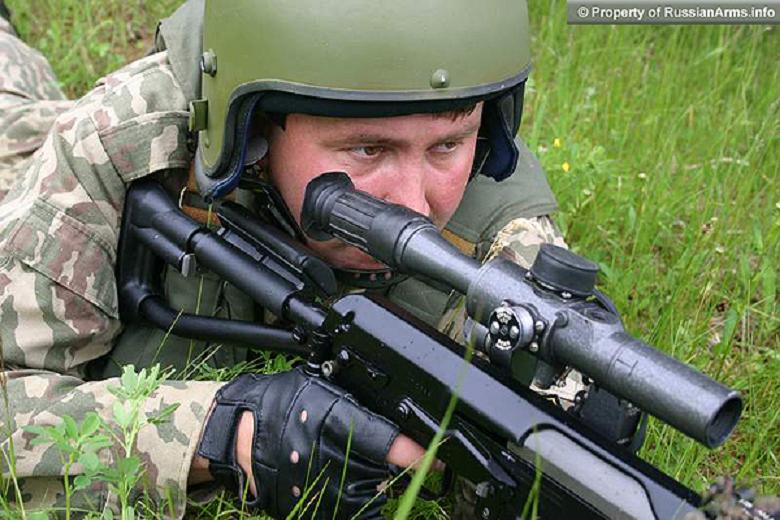

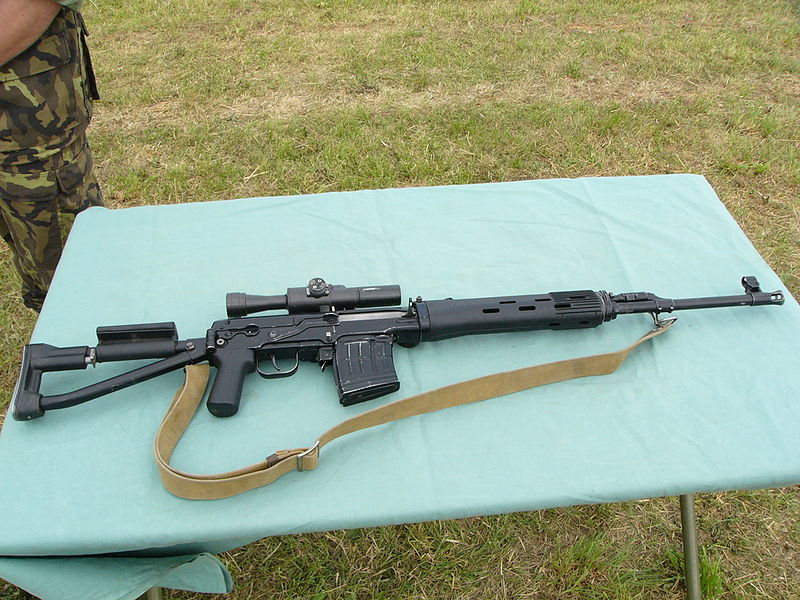

В 1995 году была принята модификация винтовки СВДС (складная), индекс - 6В3. Постоянный приклад заменён пластмассовой пистолетной рукояткой и лёгким, складываемым вправо прикладом с пластмассовым плечевым упором, несъёмной щекой и трубкой - для удержания левой рукой.


Прежде всего СВДС предназначена для вооружения воздушно-десантных подразделений за счёт складывающегося приклада и укороченного ствола.

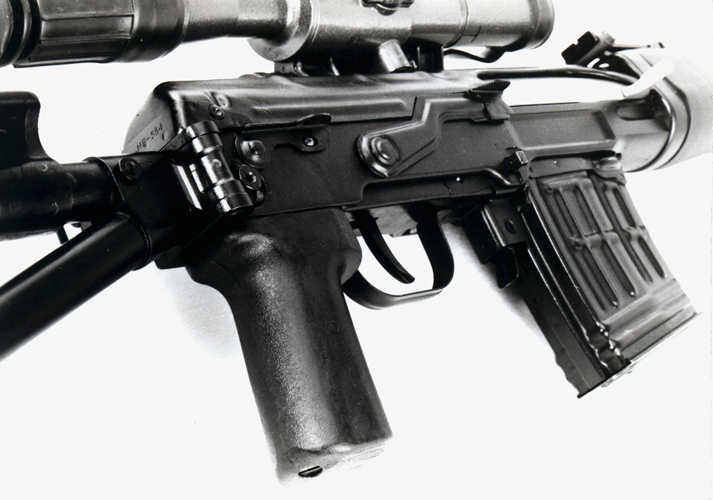

Приклад СВДС складывается на правую сторону ствольной коробки. Таким образом, при складывании приклада нет необходимости в отделении оптического прицела. В сложенном положении приклад удерживается выступающей деталью в средней части ствольной коробки.

Приклад выполнен из стальных труб с затыльником и упором щеки, изготовленными из полиамида. Упор щеки установлен на верхней трубе приклада и может поворачиваться на ней с возможностью фиксации в 2-х положениях: верхнем – при стрельбе с использованием оптического прицела; и нижнем - при стрельбе с использованием механического прицела.

Как и в СВД, затылок приклада не регулируется.



Стоит отметить, что за механизмом складывания и фиксации приклада СВДС нужен особый уход и смазка - это позволит избежать раннего появления поперечного и продольного люфта. И вообще, для точной и кучной стрельбы складной приклад - не лучшее решение... Так что при прочих равных (если не требуется компактность) лучше будет выбрать СВД с постоянным прикладом.






Для размещения узлов крепления приклада и пистолетной рукоятки ствольная коробка СВДС по сравнению с винтовкой СВД в задней части видоизменена. Небольшим изменениям подверглись корпус спускового механизма и спусковой крючок.








Изменён пламегаситель (как считается, не в лучшую сторону - ТТХ немного пострадали, при стрельбе с длинным пламегасителем яркость вспышки снижается значительнее).








Утолщены стенки ствола, что уменьшило нагревание и колебания при выстреле - но одновременно ствол укоротили.

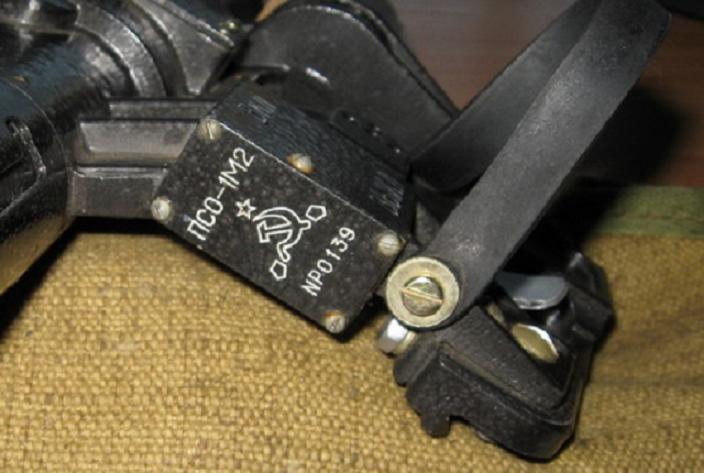

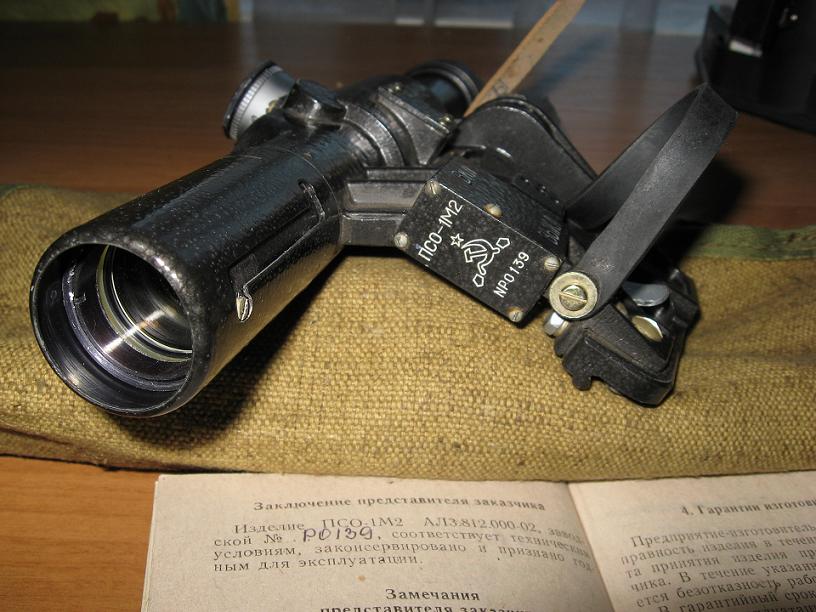

Основным прицелом стал ПСО-1М2.








ТТХ СВДС

Патрон:_______________________7,62х54R
Начальная скорость пули:_______810 м/с
Дульная энергия:_______________4064 Дж
Боевая скорострельность:_______30 в/м
Прицельная дальность огня:_____1200 м с открытым прицелом; 1300 м с оптическим прицелом
Убойное действие пули:_________до 3800 м
Масса с ПСО-1:_________________4,68 кг
Длина:________________________1135 мм с откинутым прикладом; 875 мм со сложенным
Ёмкость магазина:______________10 патронов




Винтовка может комплектоваться ночным прицелом НСПУМ (СВДСН2) или НСПУ-3 (СВДСН3).

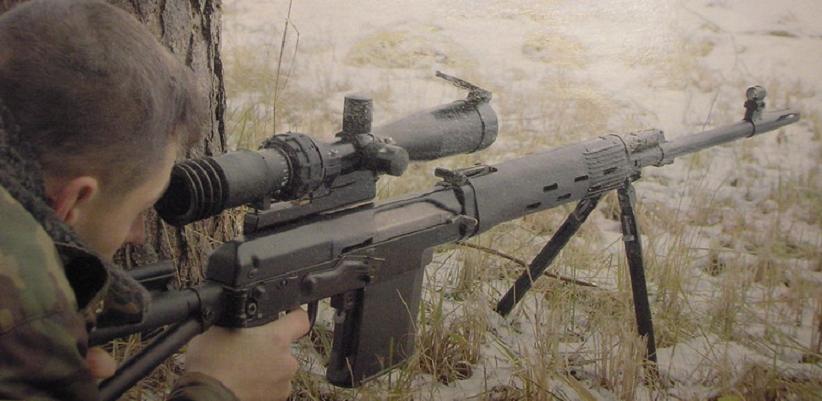

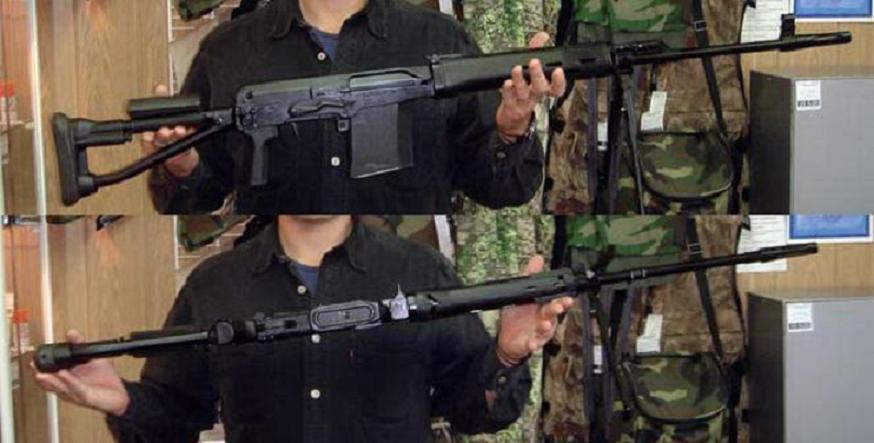

В 2006 году на вооружение Российской армии после прохождения обширных государственных испытаний в рамках ОКР «Взломщик» была принята на вооружение новая самозарядная 9-мм снайперская винтовка, получившая обозначение Снайперская Винтовка Драгунова Крупнокалиберная (СВДК, индекс 6В9).








По российской классификации крупнокалиберным считается нарезное оружие калибра более 9 мм, а СВДК разработана под принятый на вооружение снайперский патрон 9,3х64 мм (индекс 7Н33) с латунной гильзой, разработанный ЦНИИТОЧМАШ на основе гражданского охотничьего 9,3х64 мм.

Основной задачей снайперской винтовки СВДК считается поражение личного состава противника, защищённого средствами индивидуальной защиты (тяжёлые бронежилеты) или находящегося за лёгкими преградами, а также поражение небронированной техники.

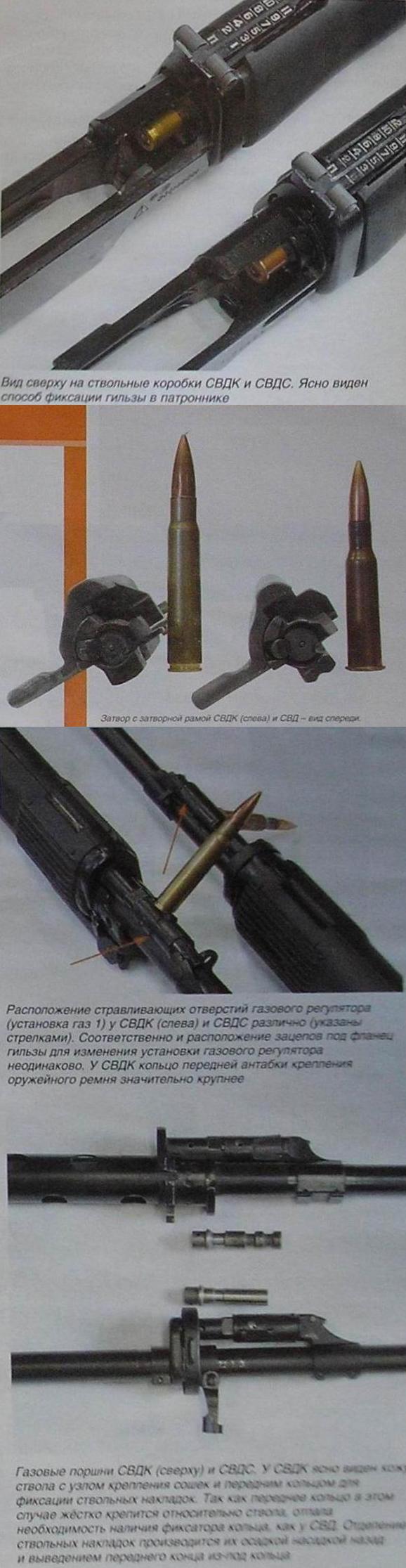

По устройству винтовка СВДК является развитием снайперской винтовки Драгунова, однако ствольная коробка, затворная группа и газоотводный узел переконструированы в расчёте на более крупный и мощный патрон.








Пистолетная рукоятка и складываемый вбок металлический приклад унаследованы от снайперской винтовки СВДС, однако площадь резинового затыльника приклада заметно увеличена для лучшего контроля над возросшей отдачей оружия.








Ствол в задней части (за газоотводным узлом) уложен в стальной перфорированный кожух, который разгружает ствол от нагрузок, прилагаемых к цевью или сошкам. Сам кожух полностью скрыт внутри пластикового цевья.

От ствольной коробки под стволом идёт шина (полутруба), на которой крепится сошка с элементами фиксации стоек, а также переднее кольцо фиксации ствольных накладок.

Пламегаситель, по сути, повторяет конструкцию неотъёмного родного пламегасителя СВД, однако имеет чуть более упрощённый внешний профиль без стойки упора штык-ножа с отсутствием возможности его установки.

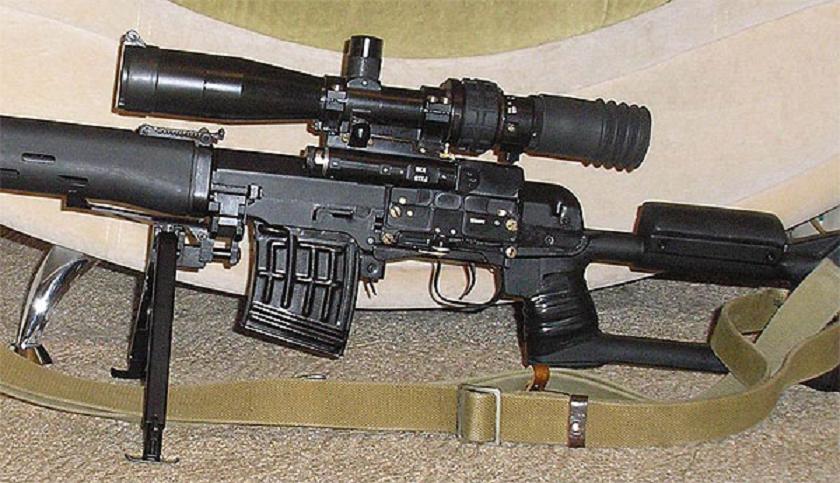

Винтовка оснащается неотъёмной сошкой с возможностью складывания и фиксации стоек через прорези в ствольных накладках.

Подобно винтовке СВД, СВДК оснащена открытыми регулируемыми прицельными приспособлениями и специальной планкой на левой стороне ствольной коробки, служащей для установки быстросъёмных кронштейнов для оптики. Штатным прицелом для СВДК является оптический прицел 1П70 «Гиперон» переменной кратности 3-10Х (также возможно использование дневно-ночного прицела 1ПН112). Прицел имеет встроенную корректировку прицельной марки по дальности, однако отличается большой массой и чрезмерной стоимостью (в сравнении с западными аналогами).








По данным из разных источников точностные характеристики снайперской винтовки СВДК, практически полностью копируют характеристики СВД, разве что на тех же дистанциях и с той же кучностью используется более мощный патрон.



В некоторых источниках указывалось, что данная винтовка должна занять нишу дальнобойного снайперского оружия, однако ни баллистика патрона 9,3х64, ни свойства самой винтовки не позволяют этому комплексу на равных конкурировать с западными снайперскими комплексами под дальнобойные патроны типа .338 Lapua Magnum.






Эффективная дальность стрельбы для СВДК заявлена порядка 600 метров. Патрон 9,3х64 7Н33 разработан на базе охотничьего патрона 9,3х64 Бреннеке, изначально созданного для охоты на крупную дичь. В варианте 7Н33 этот патрон имеет пулю массой 16,5 грамма со стальным сердечником. Начальная скорость пули при стрельбе из СВДК - порядка 770 м/с, дульная энергия порядка 4900 Джоулей. На дальности в 100 метров заявляется 80% вероятность пробития броневой пластины толщиной 10 мм.








ТТХ СВДК

Патрон:_______________________9,3x64
Начальная скорость пули:______770-780 м/с
Дульная энергия:______________4900 Дж
Длина:_______________________1250 мм с откинутым прикладом; мм со сложенным

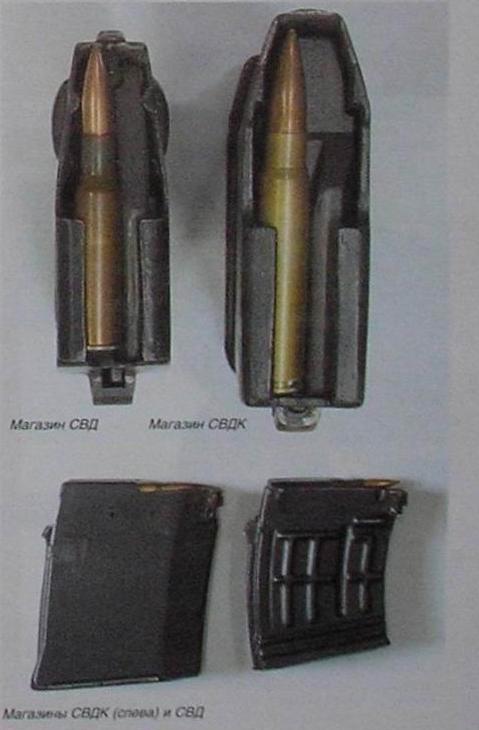

Ёмкость магазина:_____________10 патронов

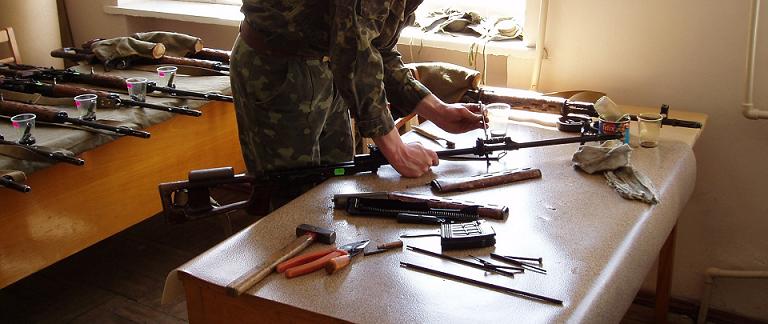

Рассмотрим неполную разборку винтовки, которая применяется с целью ухода за оружием и его чистки. Рекомендации здесь такие же, как и в статье Автомат Калашникова : не допускать слишком частую разборку, чтобы не изнашивались части и механизмы; производить разборку на чистой подстилке или столе; детали класть в порядке разборки; не применять излишних усилий и т. д.

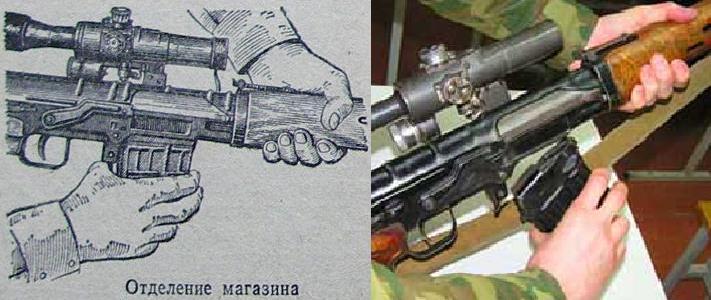

Отделить магазин: взяться за магазин одной рукой; большим пальцем этой руки нажать на защёлку; подать нижнюю часть магазина вперёд и отделить его.








Проверить патронник на наличие патрона: опустить предохранитель вниз; отвести назад рукоятку перезаряжания; осмотреть патронник и отпустить рукоятку.


Полезный совет: рукоятку затвора лучше всего отвести назад несколько раз. Это делается на тот случай, если вы забыли предварительно вытащить магазин (это вполне вероятно, если вы запарились после марш-броска или чего подобного); в таком случае вы это сразу же поймёте по вылетающим гильзам.

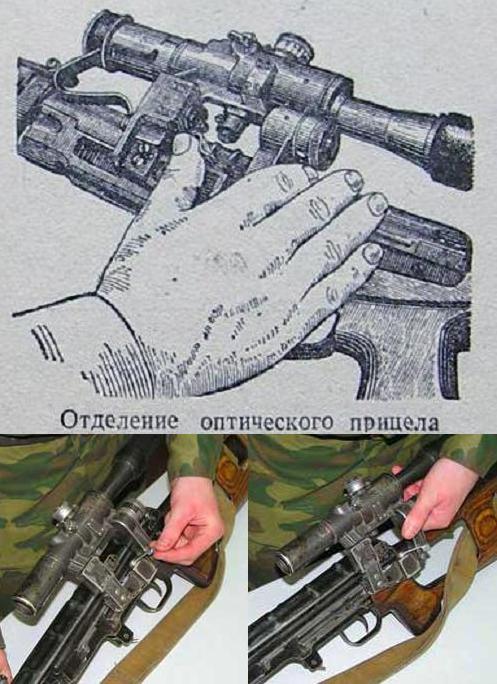

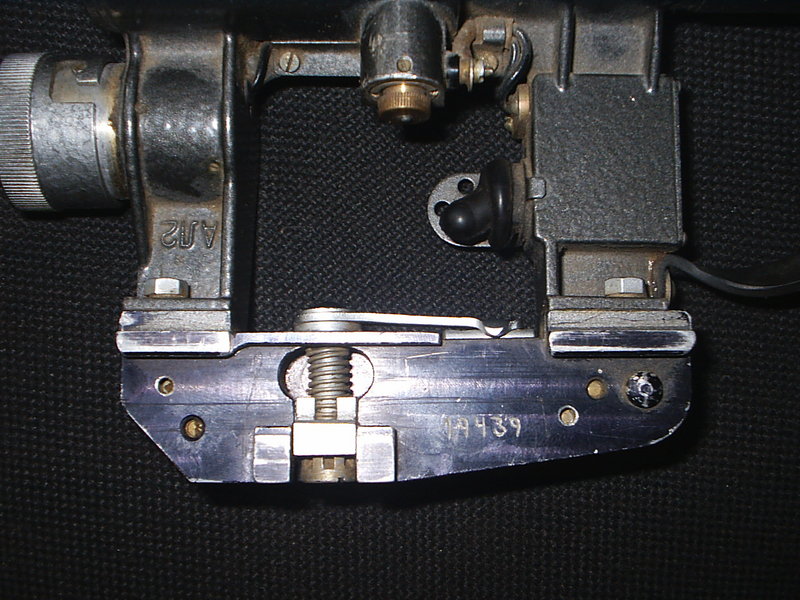

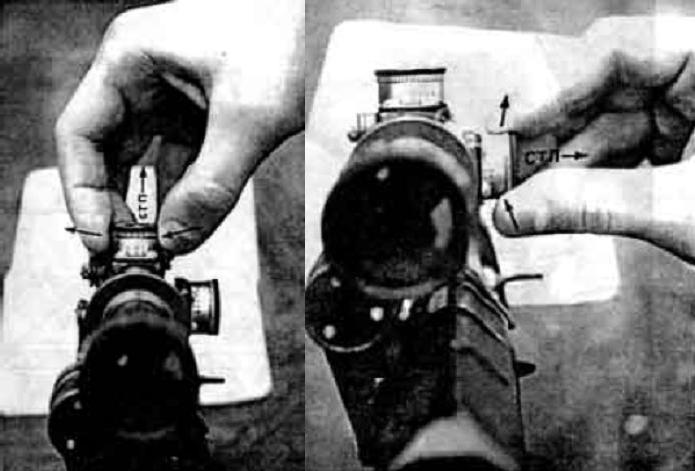

Отделить оптический прицел: приподнять ручку зажимного винта и повернуть её в сторону наглазника до отказа; сдвинуть прицел назад и отделить его от ствольной коробки.

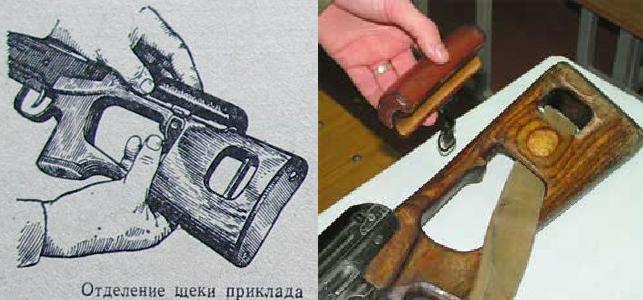

Отделить щеку приклада: повернуть застёжку замка щеки вниз; снять петлю с зацепа обоймы и отделить щеку.

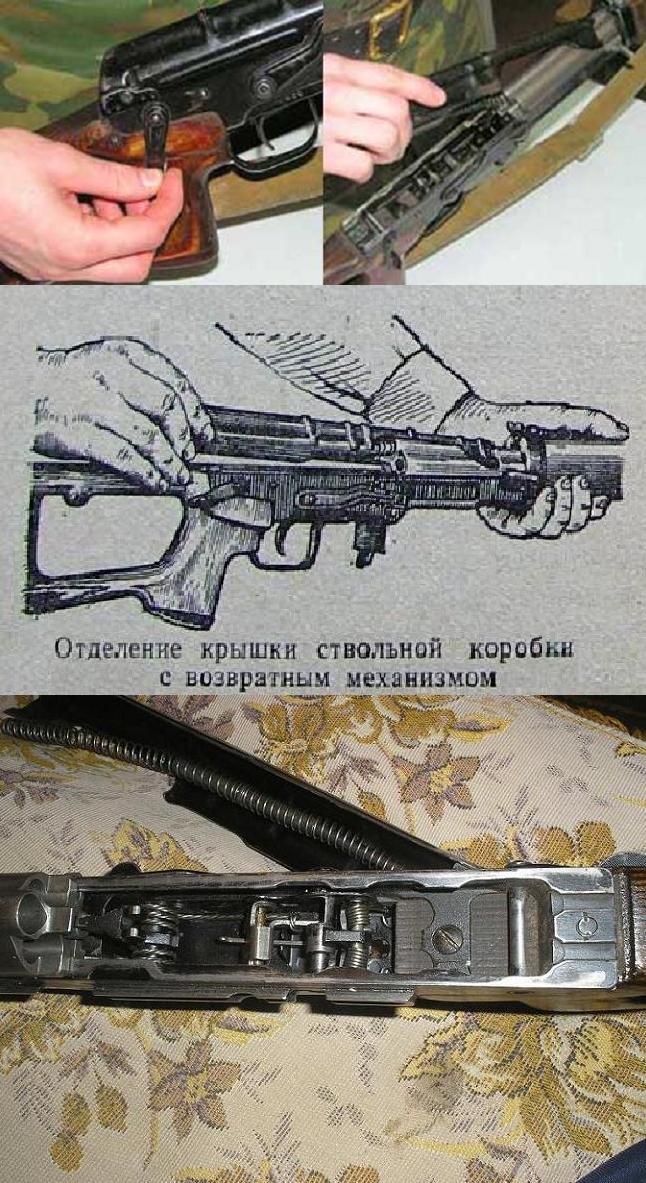

Отделить крышку ствольной коробки с возвратным механизмом: повернуть замыкатель крышки ствольной коробки назад до постановки его на фиксатор; поднять вверх заднюю часть крышки ствольной коробки и отделить крышку с возвратным механизмом.

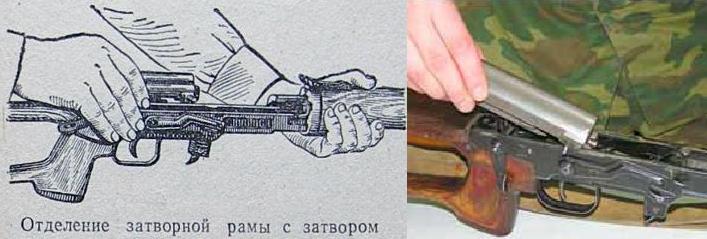

Отделить затворную раму с затвором: отвести затворную раму назад до отказа; приподнять затворную раму и отделить её от ствольной коробки.

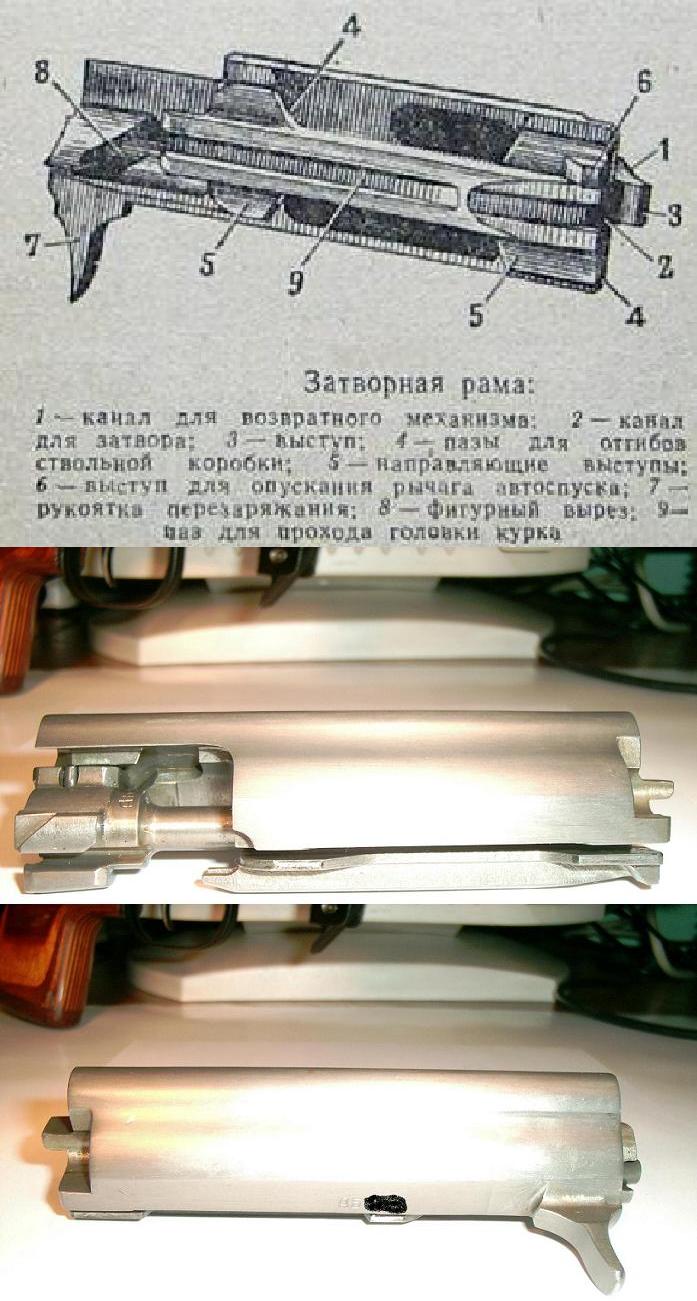

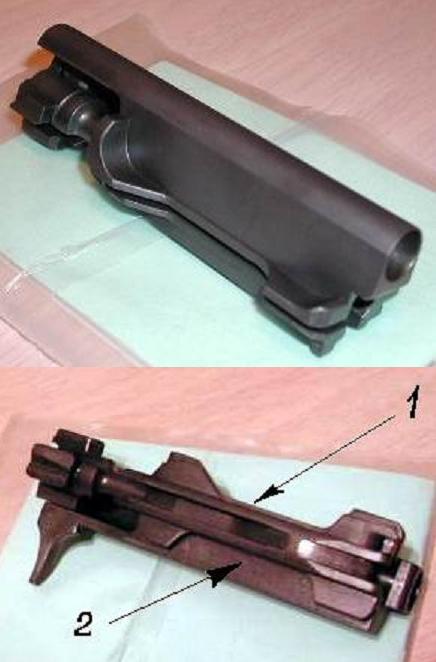

Есть также варианты "облегчённой" затворной рамы (на фото): цифрой 1 обозначено отсутствие "дутой" левой плоскости; цифрой 2 обозначено отсутствие выреза-углубления.

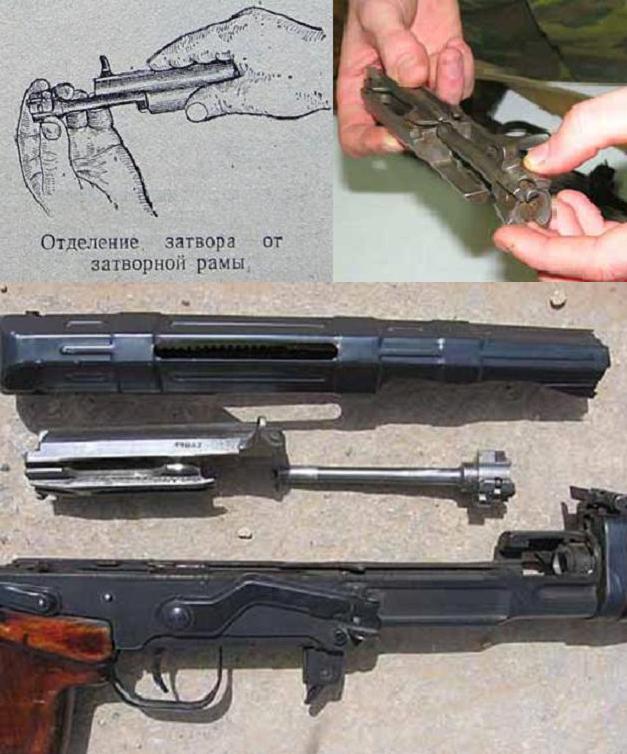

Отделить затвор от затворной рамы: отвести затвор назад; повернуть его так, чтобы идущий выступ затвора вышел из фигурного выреза затворной рамы; вывести затвор вперёд.

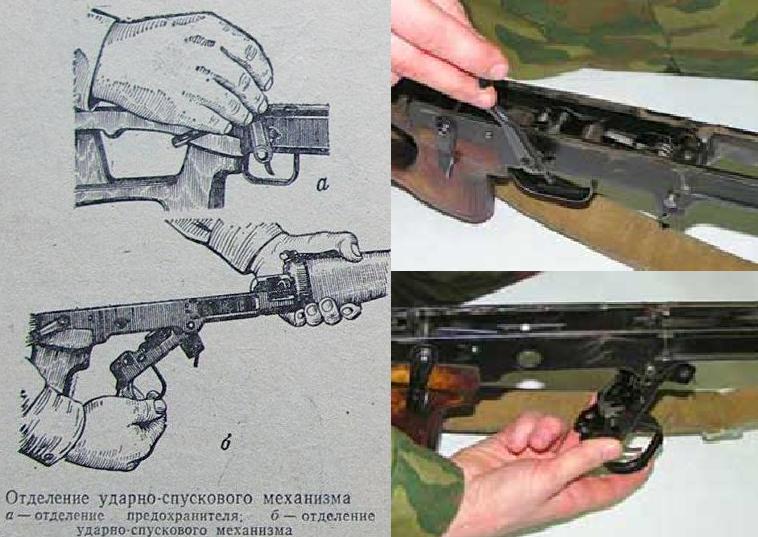

Отделить ударно-спусковой механизм: повернуть предохранитель вверх до вертикального положения (а); сдвинуть предохранитель вправо и отделить его от ствольной коробки; взявшись за спусковую скобу, движением вниз отделить УСМ от ствольной коробки (б).








Отделить ствольные накладки: прижать замыкатель верхнего упорного кольца к газовой трубке до выхода отгиба замыкателя из выреза кольца; повернуть замыкатель вправо до отказа (а); сдвинуть перемещающуюся часть верхнего упорного кольца вперёд; нажимая ствольную накладку вниз и отводя в сторону, отделить её от ствола. В случае затруднительного отделения ствольных накладок вставить вырез ключа пенала в окно накладки и движением вниз и в сторону отделить ствольную накладку (б).








Отделить газовый поршень и толкатель с пружиной: отвести толкатель назад; вывести передний конец толкателя из гнезда поршня; отделить поршень от газовой трубки (а); ввести передний конец толкателя в газовую трубку; поджать пружину толкателя до выхода её из канала прицельной колодки (б); отделить толкатель с пружиной; отделить пружину от толкателя.








Сборка производится в обратном порядке.

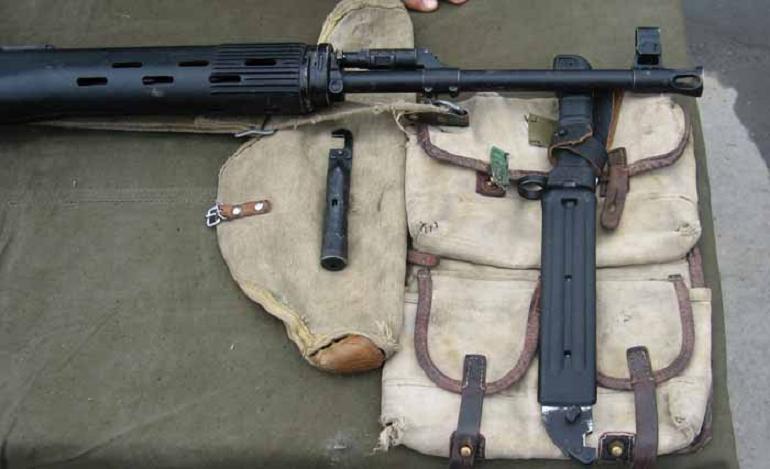

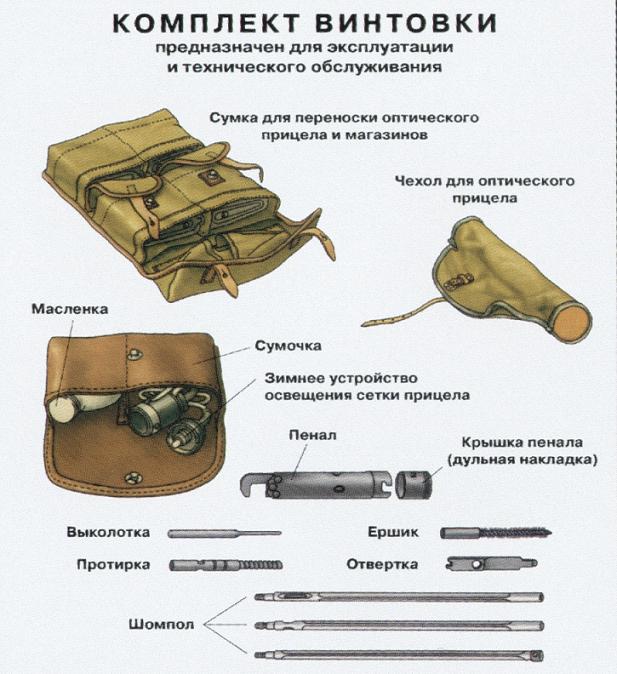

К винтовке прилагается комплект для эксплуатации и технического обслуживания.








Назначение, состав и использование чистящей принадлежности практически такие же, как у Автомата Калашникова .

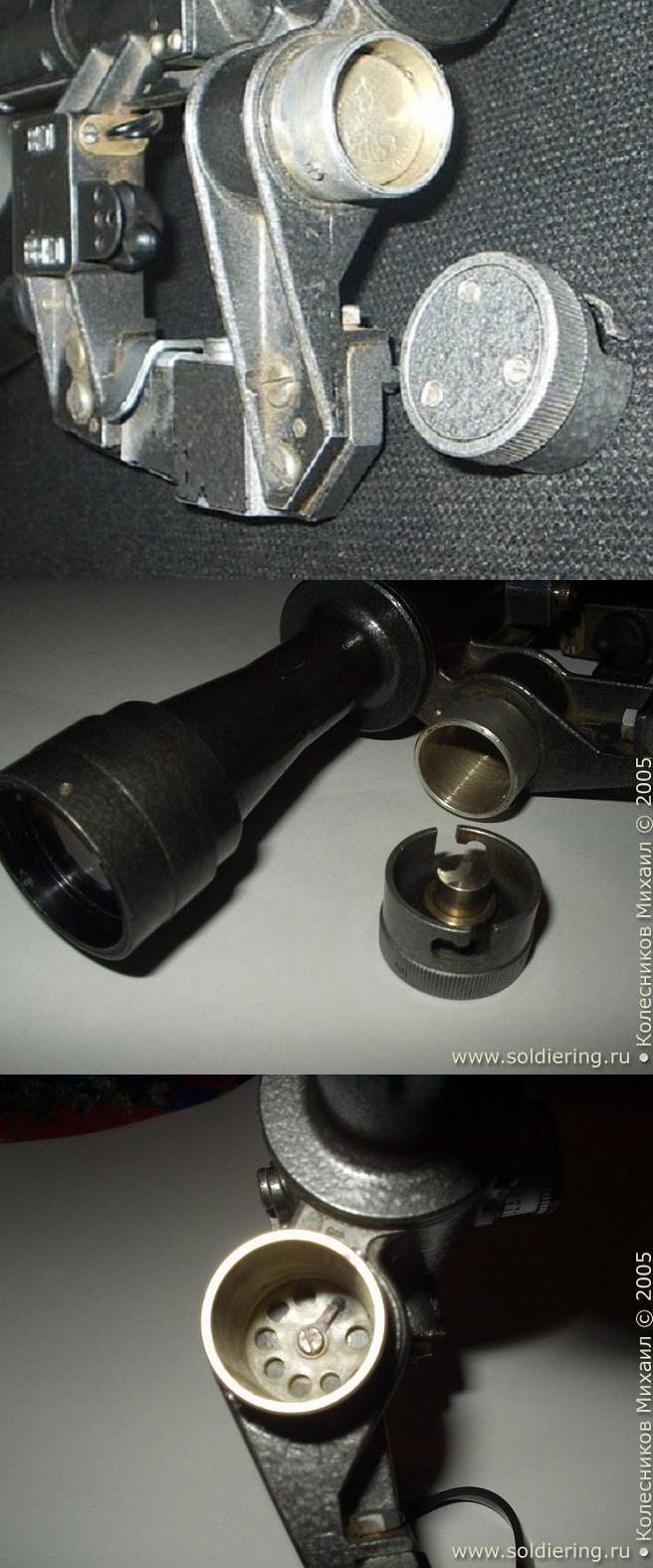

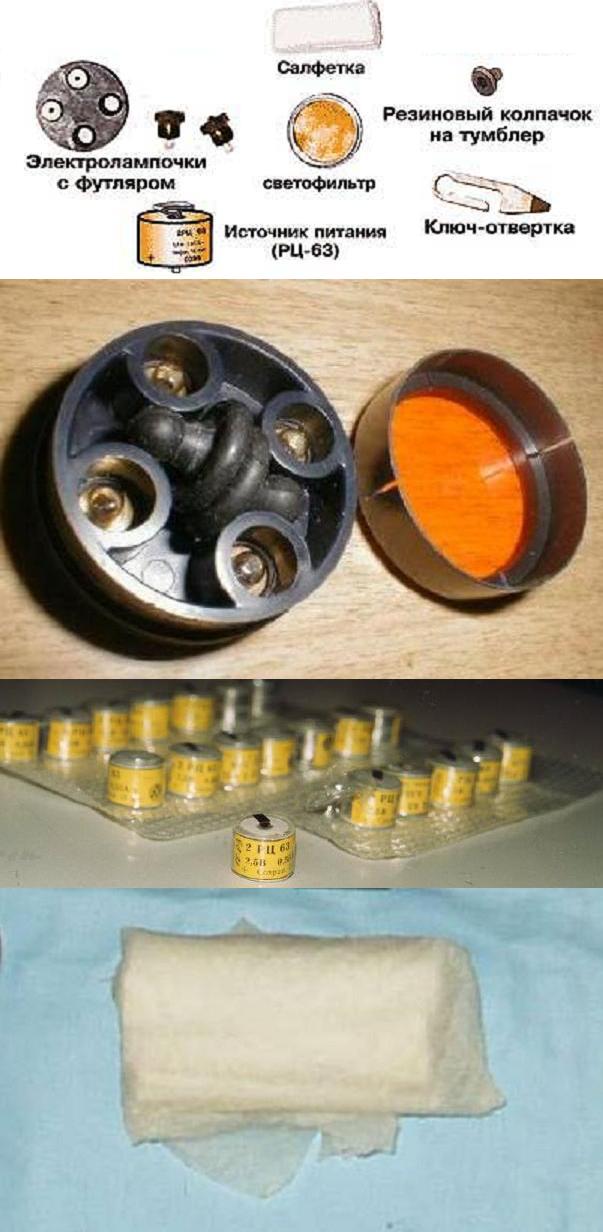

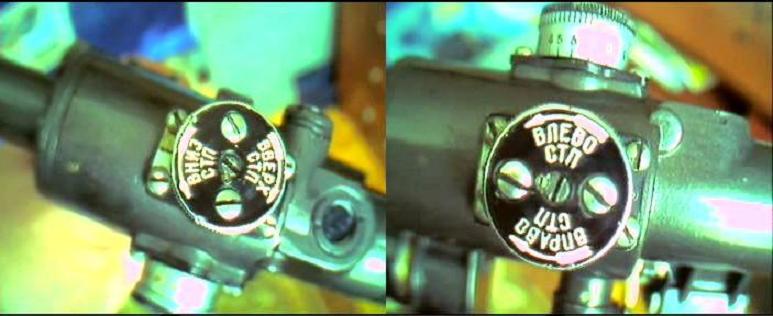

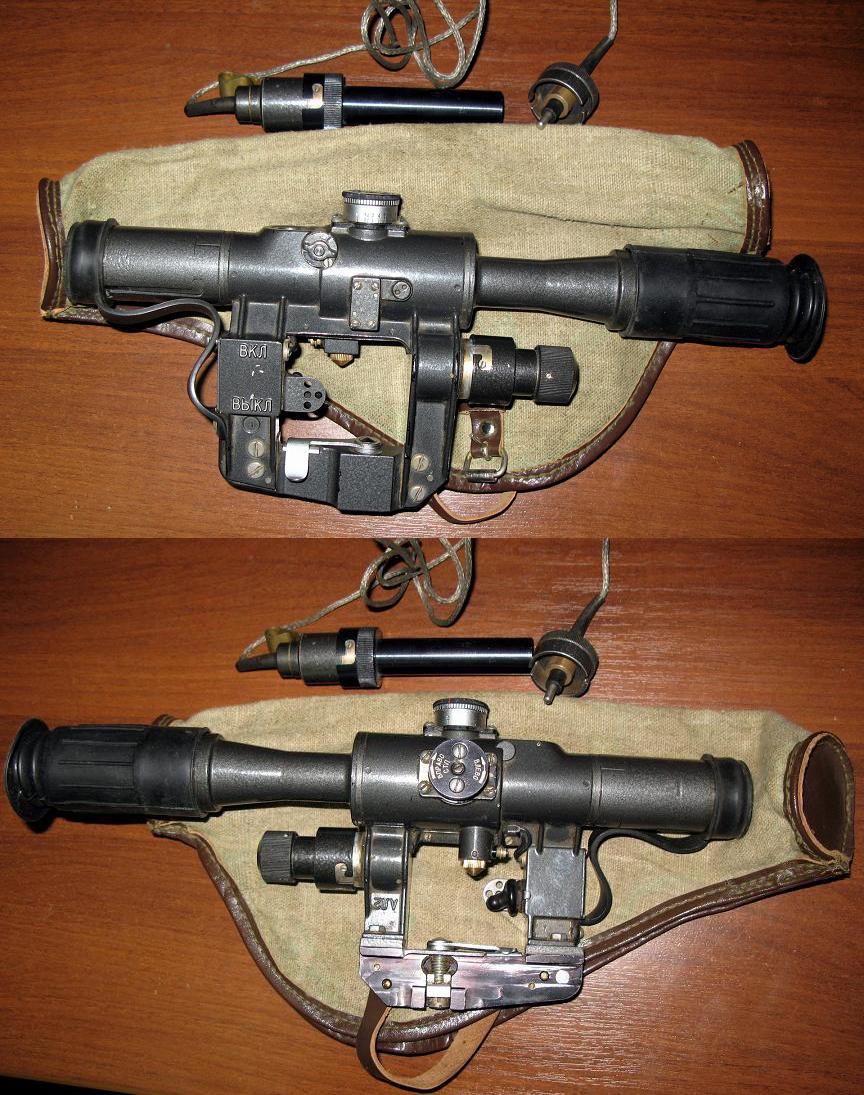

Также имеются принадлежность, запасные части и инструмент к оптическому прицелу.

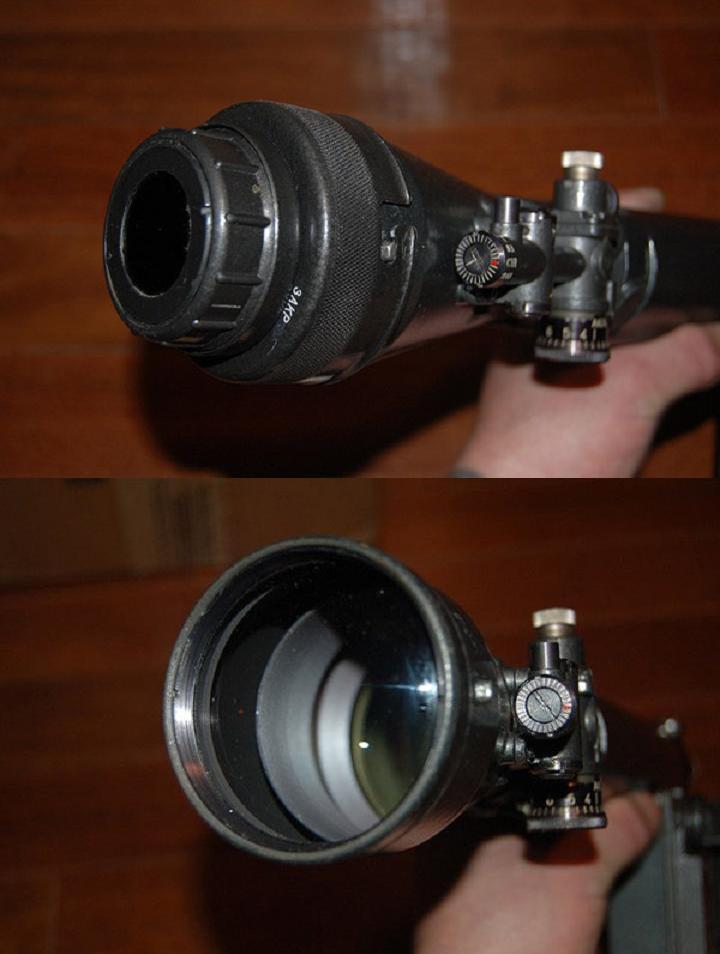

Светофильтр одевается на окуляр при появлении дымки в воздухе и понижении освещённости.

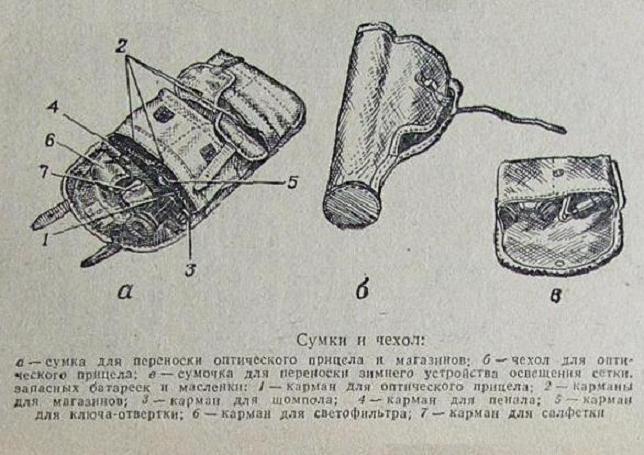

Кроме того, в комплекте идут:

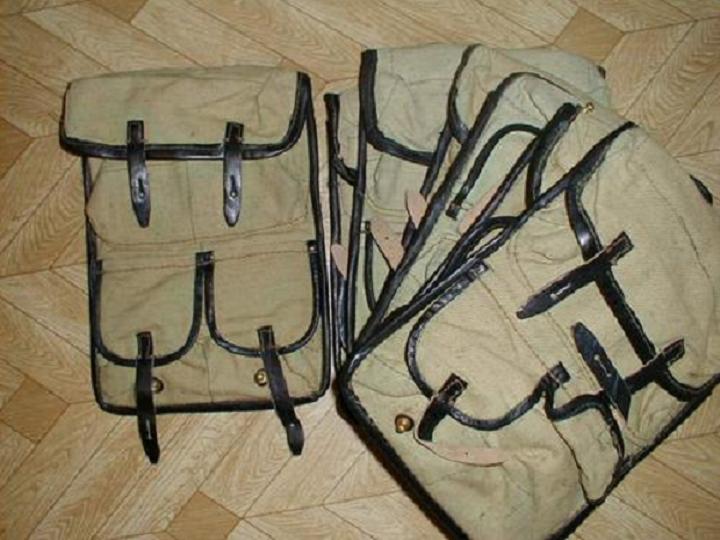

...сумка для переноски оптического прицела и магазинов;

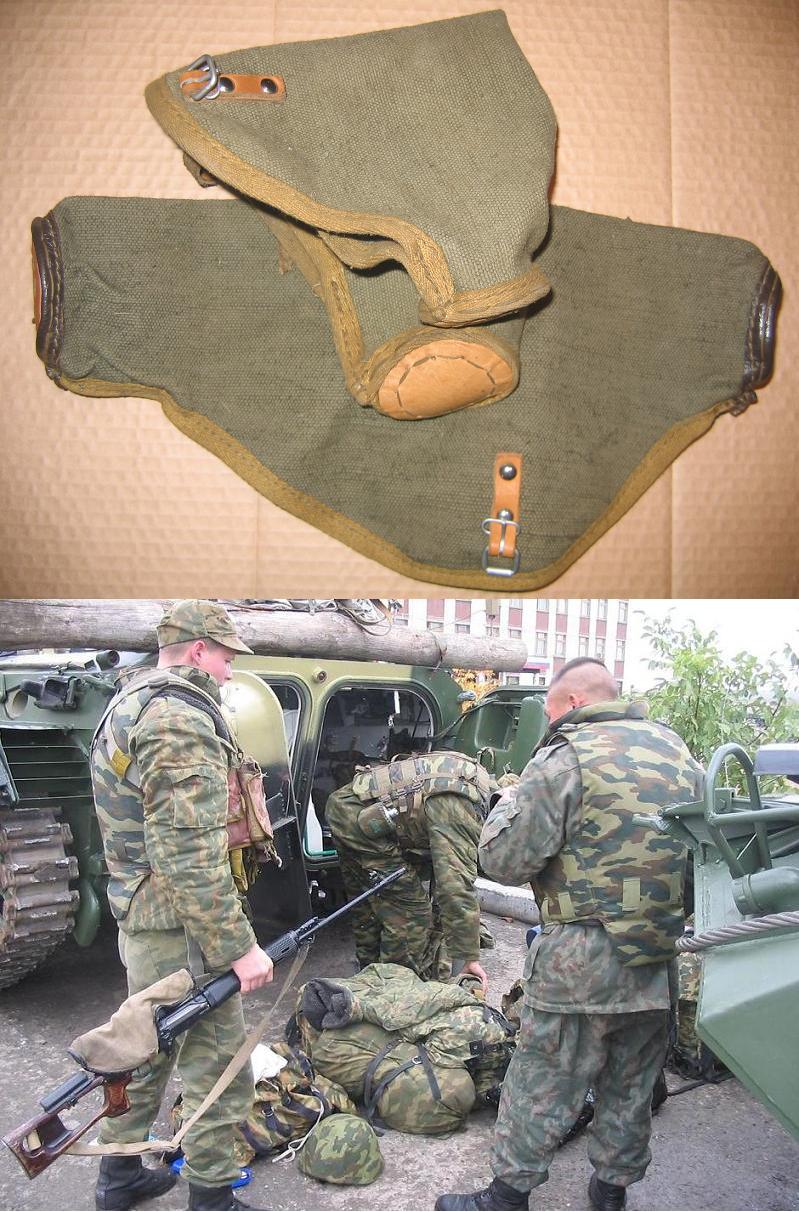

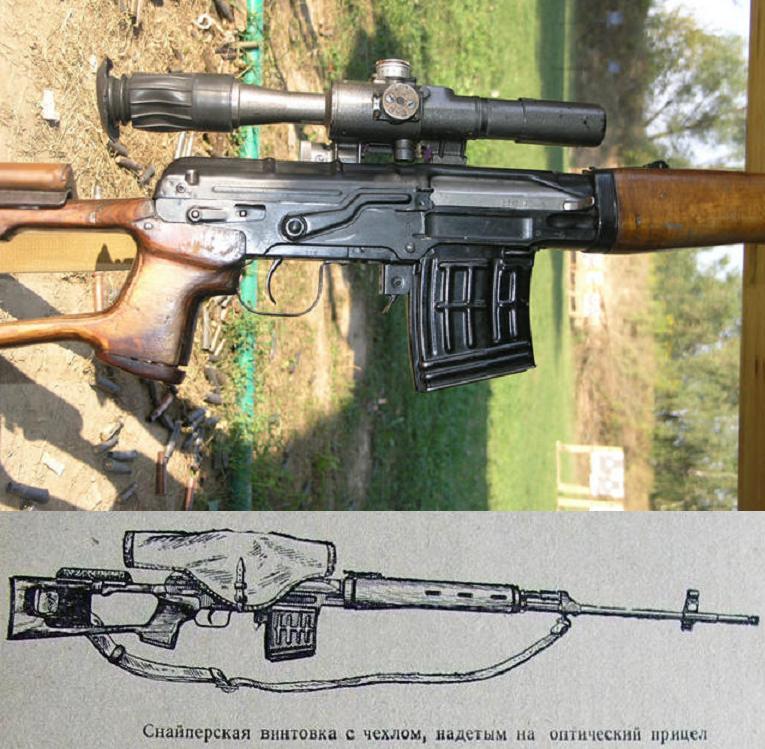

...чехол для оптического прицела (служит для защиты прицела от дождя, снега и пыли при расположении его на винтовке);

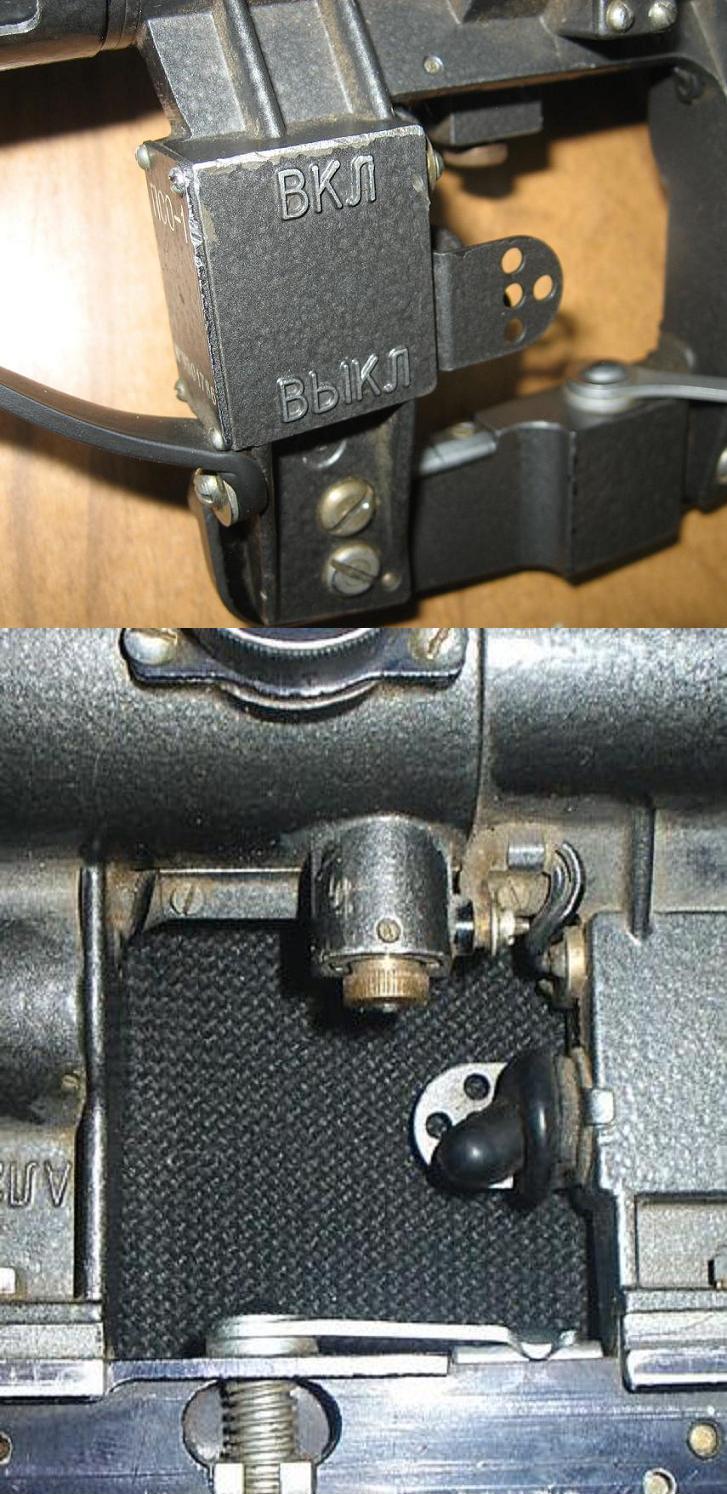

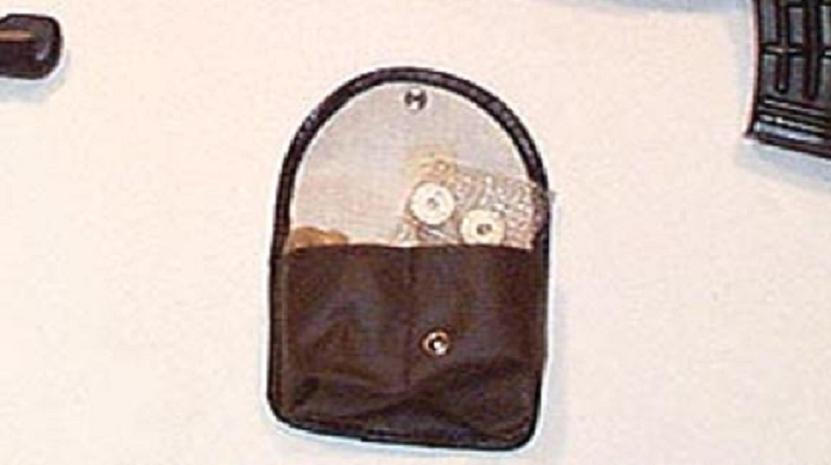

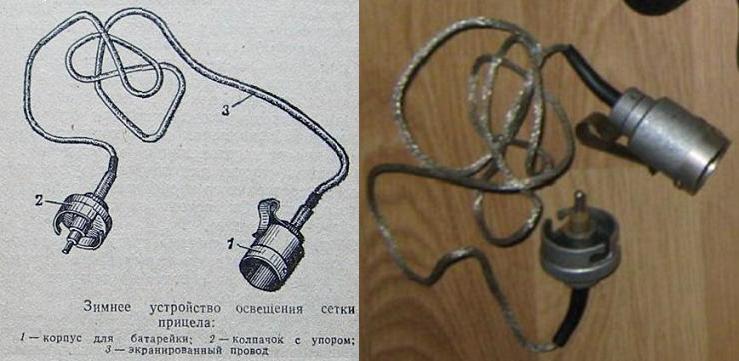

...ну, и сумочка для переноски зимнего устройства освещения сетки, запасных батареек и маслёнки.

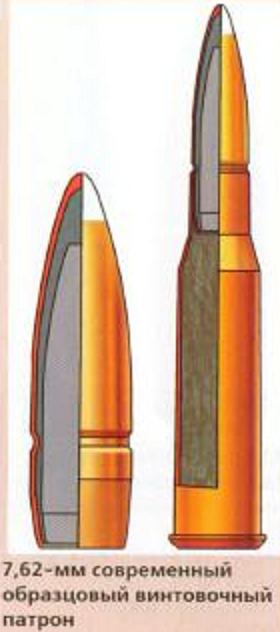

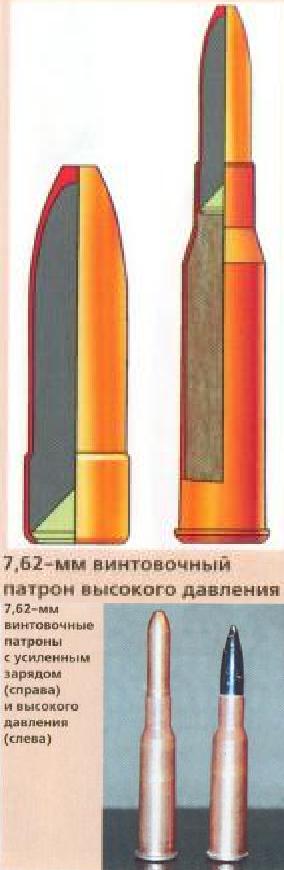

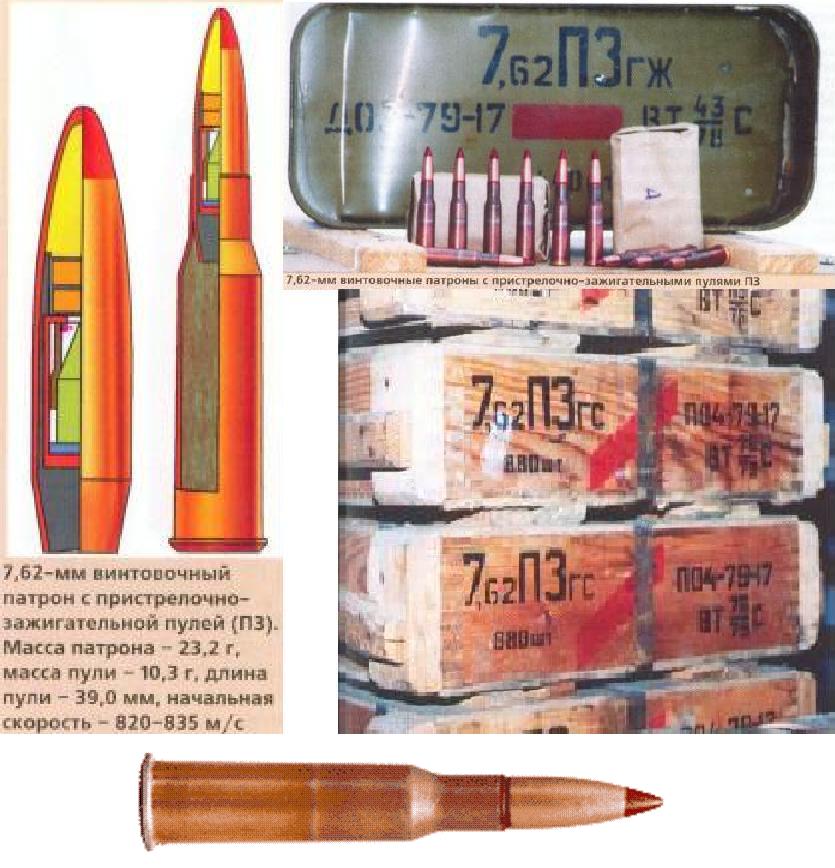

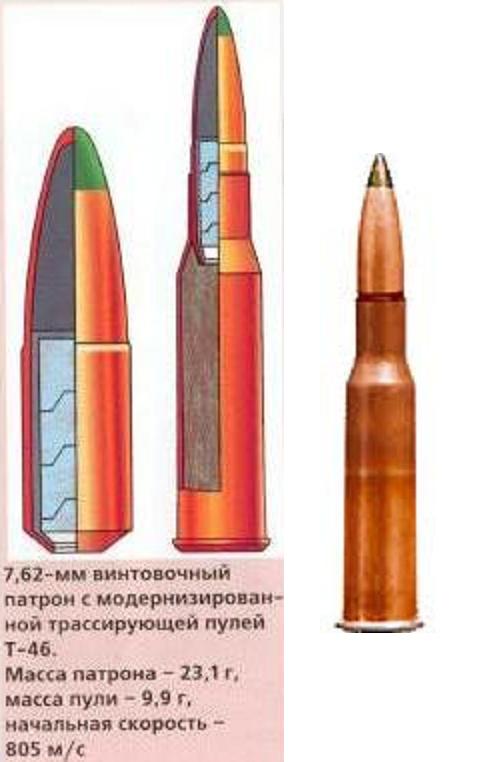

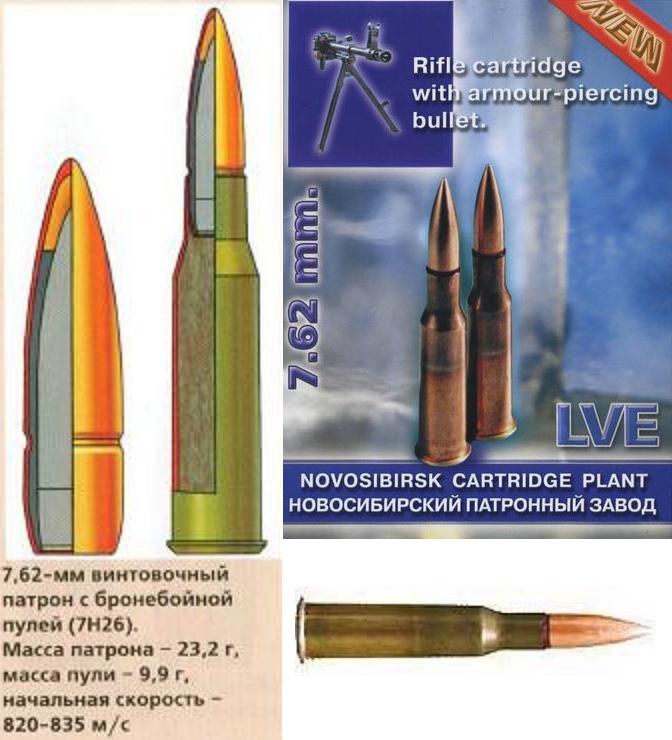

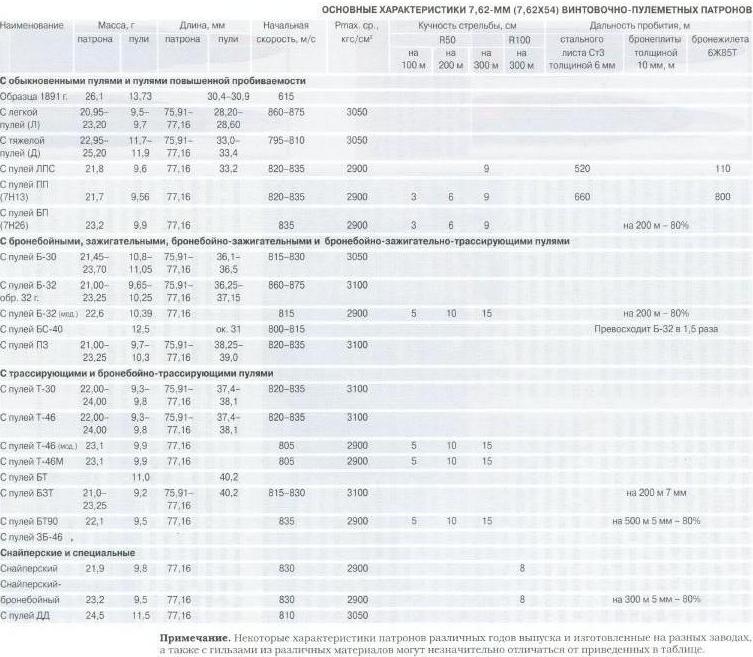

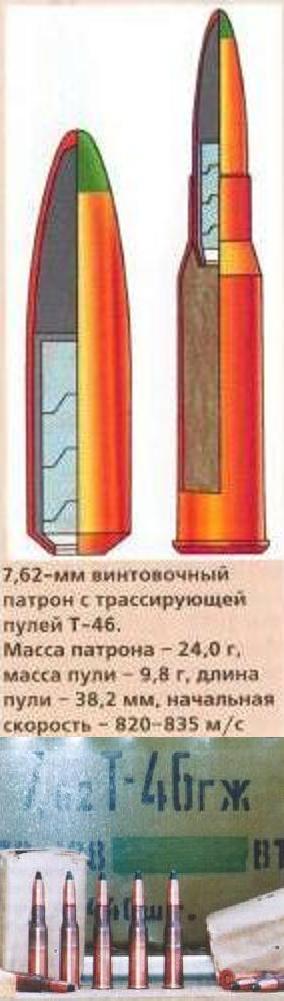

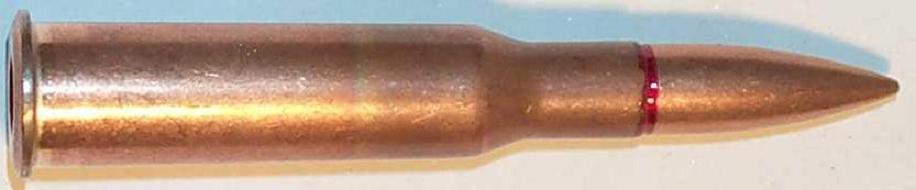

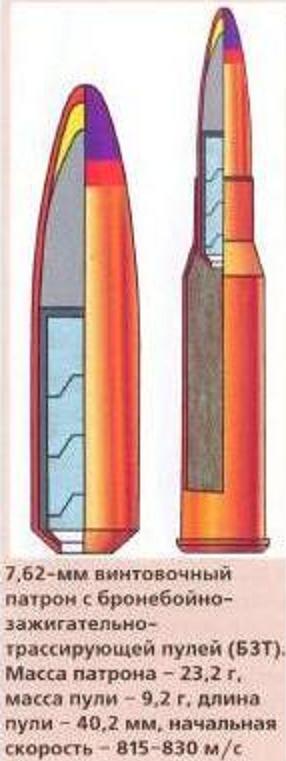

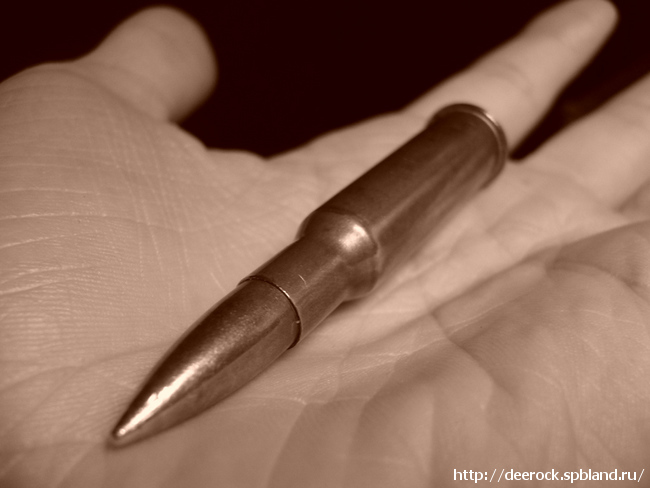

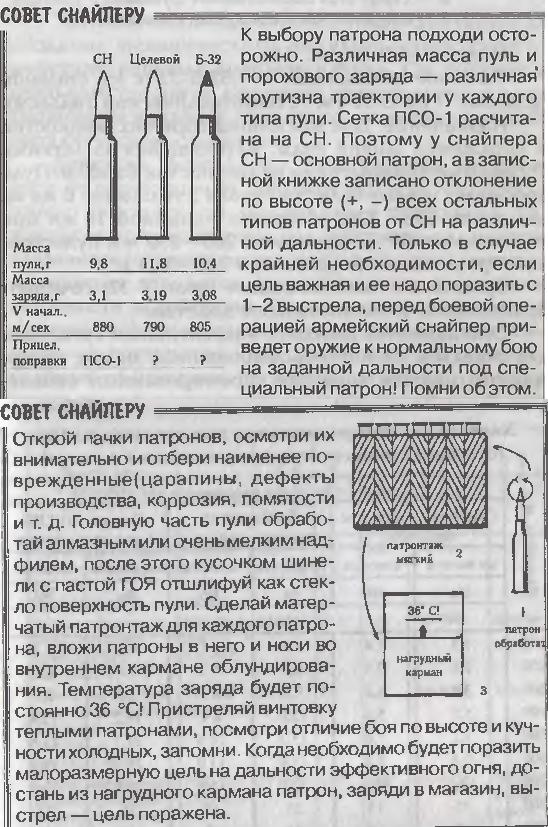

Для стрельбы из СВД применяется винтовочно-пулемётный патрон 7,62х54R . Буква "R" обозначает наличие у гильзы выступающего фланца (закраины, ранта).








Патрон 7,62x54R может иметь обозначения 7,62x54, 7,62х53 и 7,62x53R, что вносит большую путаницу. Эта путаница возникла из-за того, что в разных странах длину гильзы округляют по-разному. Но после того как Россия вошла в Европейскую комиссию, утверждено окончательное обозначение этого патрона 7,62x54R.



В данной статье мы ограничимся только некоторыми типами патронов 7,62х54R; некоторые начальные образцы и редкие, не выпускавшиеся массово (типа БС-40), мы здесь рассматривать не будем, потому как вряд ли вы их встретите (ну разве что в музее).






Способ фиксирования в патроннике гильзы - с упором этого самого выступающего фланца в казённый срез ствола. Кольцевая проточка, как у промежуточных 7,62 патронов, отсутствует .








7,62 ЛПС

Патрон с пулей ЛПС (лёгкая пуля со стальным сердечником) был принят на вооружение в 1953 году. Пуля ЛПС имеет биметаллическую * оболочку и сердечник из низкоуглеродистой мягкой стали марки 10. Для уменьшения усилия при врезании пули в канал ствола между сердечником и оболочкой расположена свинцовая рубашка.

Донная часть пули - коническая. С 1953 по 1978 гг. вершинка пули ЛПС окрашивалась в серебристый цвет. После 1978 года окраска вершинки пули не производится.



С 1986 года пуля ЛПС изготавливается со стальным термоупрочненным сердечником, существенно повысившим её пробивное действие. Индекс и маркировка патронов не изменились.

Варианты маркировки патрона:

- 7,62 ЛПС гж (Индекс ГАУ - 57-Н-223С) - патрон с легкой пулей ЛПС со стальным сердечником и биметаллической гильзой (поставляется в обоймах);
- 7,62 ЛПС гж (Индекс ГАУ - 57-Н-323С) - патрон с легкой пулей ЛПС со стальным сердечником и биметаллической гильзой;
- 7,62 ЛПС гс (Индекс ГАУ - 57-Н-223С-01) - патрон с легкой пулей ЛПС со стальным сердечником и стальной гильзой


*Биметалл (от би... и металл), материал из двух слоёв разнородных металлов или сплавов (в данном случае томпак - сплав меди и цинка).






7,62 СТ-М2

В 1989 году началось серийное производство патронов с пулей СТ-М2. Пуля имеет термоупрочненный сердечник большей по сравнению с ЛПС массы и в 1,5 раза лучшую пробиваемость.








7,62 ПП

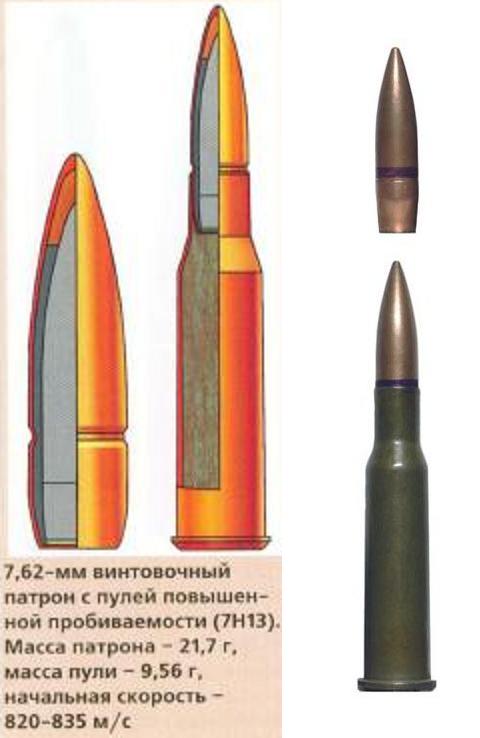

Пуля СТ-М2 стала основой для патрона с пулей повышенной пробиваемости, производство которого началось в том же 1989 году. Сердечник пули изготавливается на роторных линиях штамповкой из инструментальной стали марки У12А с последующей заточкой носика сердечника на станках с числовым программным управлением и закалкой. Гильза патрона - стальная лакированная.




Отличительной окраски не имеет, но цвет лака, герметизирующего пороховой заряд на пуле и дульце гильзы, был заменён с красного на фиолетовый.

Варианты маркировки патрона:

- 7,62 ПП гж (Индекс ГРАУ - 7Н13) - патрон с пулей повышенной пробиваемости ПП и биметаллической гильзой;
- 7,62 ПП гс (Индекс ГРАУ - 7Н13-01) - патрон с пулей повышенной пробиваемости ПП и стальной гильзой







Этот патрон полностью отвечает требованиям по сопрягаемости траектории, а его пуля на дальности 200 метров пробивает бронеплиту марки 2П толщиной 10 мм.

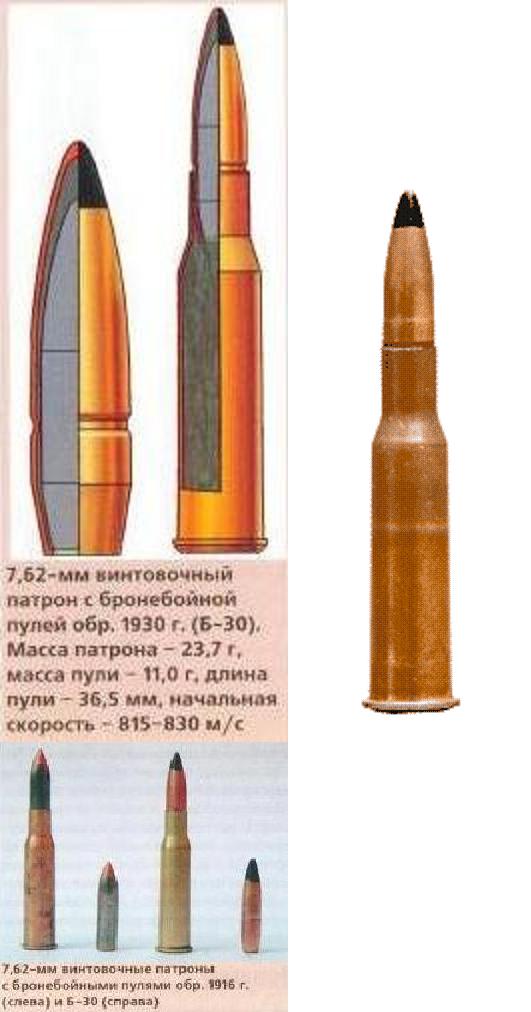

7,62 Б-30

В 1930 году был принят патрон с бронебойной пулей, вытеснивший своего предшественника обр. 1916 г. Пуля этого патрона состояла из биметаллической оболочки, свинцовой рубашки и стального закалённого остроконечного бронебойного сердечника. При попадании в броневую преграду сердечник пули разрушал рубашку и оболочку пули, а затем пробивал преграду и поражал находящуюся за ней цель.



Вершинка пули по длине 5 мм окрашивалась в чёрный цвет.

Варианты маркировки патрона:

- 7,62 Б-30 гл (Индекс ГАУ - 57-Б-222) - патрон с бронебойной пулей Б-30 и латунной гильзой

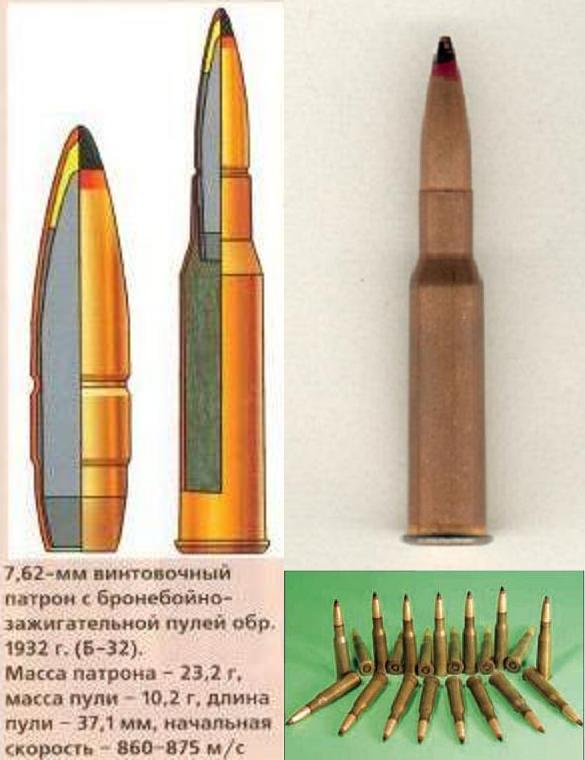

7,62 Б-32

В 1932 году этот боеприпас дополнил, а впоследствии и заменил патрон с бронебойно-зажигательной пулей (изначально называвшейся просто бронебойной). В отличии от пули Б-30, в головной части Б-32 вместо свинца был помещён зажигательный состав. При попадании в твёрдые преграды пуля резко тормозилась, а стальной сердечник по инерции двигался вперёд и, сжимая зажигательный состав, воспламенял его. После разрушения оболочки пули бронебойный сердечник пробивал преграду и затягивал часть зажигательного состава в пробоину. Этим и достигалось бронебойное и зажигательное действие пули. Патроны с такими пулями рекомендовались для стрельбы из пулемётов по бронированной технике с бензиновыми моторами.



Окраска пули - чёрная вершинка с красной окаймляющей полосой.

Пули Б-30 и Б-32 обеспечивали 100%-ное пробитие 10-мм броневого листа на дистанции 200 метров. Последняя, к тому же, после такого пробития зажигала бензобак в 75 % случаев.






7,62 Б-32

В 1954 году под старым наименованием 7,62 Б-32, но с новым индексом был принят патрон с модернизированной бронебойно-зажигательной пулей. Было повышено её зажигательное действие за счёт размещения в донной части пули за сердечником второго стаканчика с зажигательным составом.

Экспериментальным путём было определено, что зажигательный состав, расположенный перед сердечником пули, почти полностью разбрызгивается перед бронёй в момент её пробивания, тогда как состав, расположенный сзади, затягивается в пробоину вслед за сердечником. Также, латунная гильза была заменена на биметаллическую.



Варианты маркировки патрона:

- 7,62 Б-32 гж (Индекс ГАУ - 57-БЗ-323) - патрон с бронебойно-зажигательной пулей Б-32 и биметаллической гильзой;
- 7,62 Б-32 гж (Индекс ГРАУ - 7-БЗ-3) - патрон с бронебойно-зажигательной пулей Б-32 и биметаллической гильзой;
- 7,62 Б-32 гл (Индекс ГАУ - 57-БЗ-322) - патрон с бронебойно-зажигательной пулей Б-32 и латунной гильзой;
- 7,62 Б-32 гс (Индекс ГРАУ - 7-БЗ-3-01) - патрон с бронебойно-зажигательной пулей Б-32 и стальной гильзой







7,62 БП (индекс 7Н26)

Данный патрон с бронебойной пулей стал изготавливаться с середины 90-х годов. Пуля имеет сердечник из стали марки 70 с дополнительной подковкой и обеспечивает высокую пробивную способность. Гильза патрона сделана из биметалла.








7,62 Т-46

В 1938 году началось производство патрона с трассирующей пулей. Трассирующий состав располагался в биметаллическом стаканчике. Видимость трассы красного цвета обеспечивалась до 1000 метров.



Окраска пули - зелёная вершинка.

В силу своей конструкции трассирующим пулям свойственен целый ряд специфических особенностей - меньшая по сравнению с другими пулями кучность и низкая пробивная способность.

Варианты маркировки патрона:

- 7,62 Т-46 гж (Индекс ГАУ - 57-Т-323) - патрон с трассирующей пулей Т-46 и биметаллической гильзой;
- 7,62 Т-46 гл (Индекс ГАУ - 57-Т-322) - патрон с трассирующей пулей Т-46 и латунной гильзой







7,62 Т-46 (индекс 7Т2)

В начале 70-х годов была завершена модернизация трассирующей пули Т-46. Модернизация была направлена на сопряжение её траектории с пулями другой номенклатуры на средних и больших дальностях. Также для этой пули был разработан новый медленногорящий трассирующий состав, что позволило создать трассёр меньших габаритов и увеличить размеры стаканчика. Изменение компоновки пули привело к повышению кучности стрельбы.



Дальность трассирования - до 850 метров. Окраска осталась прежней.






7,62 Т-46М (индекс 7Т2М)

Позже Т-46 был вновь модернизирован и получил наименование "7,62-мм патрон с трассирующей модернизированной пулей Т-46М". Модернизация заключалась в выносе начала горения трассирующего состава на удаление 80-120 метров от дульного среза оружия.



Окраска также осталась прежней.






7,62 БЗТ

В 1936 году на вооружение был принят патрон с бронебойно-зажигательно-трассирующей пулей. Пуля имела остроконечный конический закалённый стальной сердечник, перед которым располагался зажигательный состав, а за ним - стаканчик с трассирующим составом. Длина трассы составляла 700 метров.

Эта пуля тройного действия поджигала как защищённый бронёй бензин, так и незащищённый - за счёт горения трассера. Но по зажигательному действию при стрельбе по небронированым целям пуля БЗТ заметно уступала специальным зажигательным пулям; а из-за меньшей массы сердечника толщина пробиваемой брони на дистанции 200 метров уменьшилась до 7 мм.



Окраска пули - фиолетовая с красным пояском вершинка.

Варианты маркировки патрона:

- 7,62 БЗТ гл (Индекс ГАУ - 57-БЗТ-322) - патрон с бронебойно-зажигательно-трассирующей пулей БЗТ и латунной гильзой






7,62 БТ-90

На смену патронам с трассирующей пулей Т-46 (Т-46М) был разработан и стал выпускаться с середины 90-х годов патрон с бронебойно-трассирующей пулей. В конструкции пули используется стальной закалённый сердечник из стали У12А.

Новая пуля способна на дальности 500 метров пробить 5-мм бронеплиту марки 2П.



В качестве маркировки сохранена окраска вершинки пули в зелёный цвет. Гильза патрона - из биметалла. Как и у патрона 7Т2М, в 7БТ1 осуществлён вынос начала горения трассера.

Варианты маркировки патрона:

- 7,62 БТ гж (Индекс ГРАУ - 7БТ1) - патрон с бронебойно-трассирующей пулей БТ-90 и биметаллической гильзой






7,62 ПЗ

В 1935 году году была создана зажигательно-пристрелочная пуля. В центральной части пули располагался ударный механизм инерционного типа, заключённый в свинцовую рубашку. Перед жалом его ударника - капсюль-воспламенитель. Весь объём перед капсюлем-воспламенителем внутри головной части заполнялся спецсоставом. Коническую донную часть занимал свинцовый сердечник. Ударный механизм взводился в момент движения пули в канале ствола путём инерционного оседания разрезного предохранительного кольца на ударник. Необходимое для взведения усилие более 7 кгс обеспечивало безопасность не только при падении патрона, но и при его утыкании в оружии.

При попадании пули в твёрдую преграду ударник по инерции сдвигался вперёд и накалывал капсюль, воспламенявший зажигательный состав.



Окраска пули - красная вершинка длиной в 5 мм.

Варианты маркировки патрона:

- 7,62 ПЗ гж (Индекс ГАУ - 57-ЗП-323) - патрон с пристрелочно-зажигательной пулей ПЗ и биметаллической гильзой;
- 7,62 ПЗ гж (Индекс ГРАУ - 7-ЗП-2) - патрон с пристрелочно-зажигательной пулей ПЗ и биметаллической гильзой;
- 7,62 ПЗ гл (Индекс ГАУ - 57-ЗП-322) - патрон с пристрелочно-зажигательной пулей ПЗ и латунной гильзой;
- 7,62 ПЗ гс (Индекс ГРАУ - 7-ЗП-2-01) - патрон с пристрелочно-зажигательной пулей ПЗ и стальной гильзой







7,62 снайперский (индекс 7Н1)

В середине 60-х годов для повышения эффективности огня из снайперской винтовки Драгунова был создан 7,62-мм снайперский патрон. На вооружение поступил в 1967 году. В отличие от патрона с пулей ЛПС, он имеет в 2-2,5 раза лучшую кучность.

В снайперской пуле сердечник расположен в головной части непосредственно под оболочкой. Ведущую и коническую донную часть пули занимает свинцовый сердечник. Это позволило оптимизировать расположение центра тяжести пули и полностью избавиться от технологического эксцентриситета стального сердечника, бывшего основной причиной повышенного рассеивания пуль ЛПС.

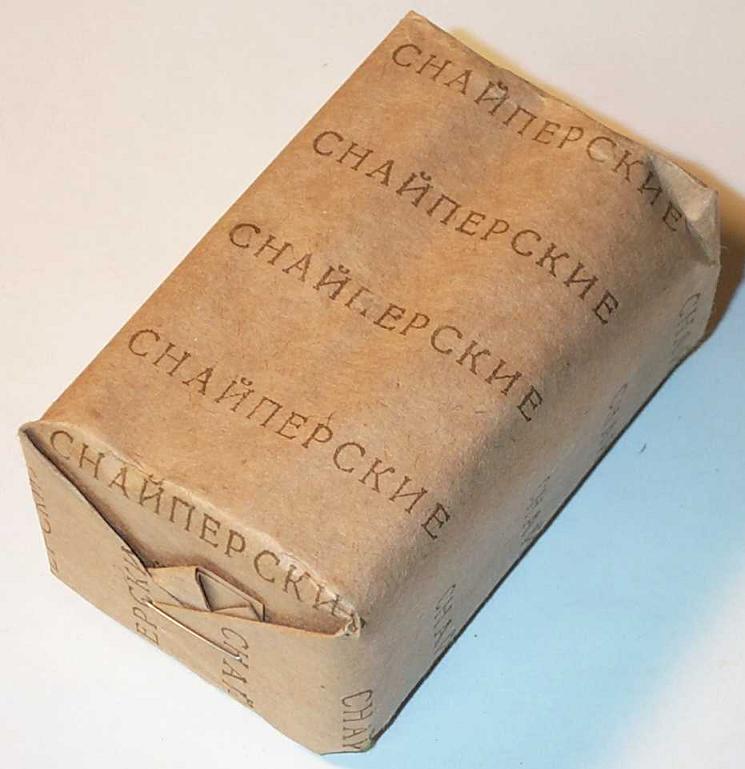

Снайперский патрон не маркируется, но на картонные или бумажные пачки, металлические коробки и деревянные ящики наносится надпись "Снайперские".






Следует помнить, что сетка ПСО-1 составлена для траектории патрона с пулей СН.








7,62 снайперский с бронебойной пулей (индекс 7Н14)

7,62-мм патрон со снайперской бронебойной пулей является, по сути, модернизированным вариантом винтовочного снайперского патрона 7Н1. Модернизация патрона заключалась в замене сердечника. Вместо старого сердечника в виде усечённого конуса из стали 10 был разработан новый - остроконечной формы из стали У12А с дополнительной термической обработкой. Новый патрон не уступает по кучности стрельбы патрону 7Н1 и обеспечивает требования по сопрягаемости траектории.

По пробивной способности пуля нового патрона значительно превосходит пулю СН. Она способна на дальности 300 метров пробить 5-мм бронеплиту марки 2П.



Патрон имеет биметаллическую гильзу. На его укупорку кроме надписи "Снайперские" наносится также чёрная полоса.






К сожалению, лучше всего предназначенные для стрельбы из СВД снайперские патроны встречаются нечасто, и в армии чаще всего используют патроны с обычными пулями ЛПС, что влияет на точность и кучность попаданий.



Стреляный 7Н1






7,62 Холостой

Холостой патрон, в котором вместо пули используется обжим дульца гильзы в шестилучевую звезду.



Варианты маркировки патрона:

- 57-Х-322 - холостой патрон с латунной гильзой;
- 57-Х-323 - холостой патрон с биметаллической гильзой;
- 57-Х-340 - холостой патрон







7,62 Образцовый

Образцовые патроны применяются в качестве эталона при баллистических испытаниях обычно новых партий патронов, а также для аттестации баллистических стволов. Для их снаряжения применяются пули основного назначения, которыми снаряжаются большинство боевых патронов (в настоящее время ЛПС). Образцовые патроны отличаются от серийных только более жёсткими допусками на изготовление, благодаря чему имеют меньший диапазон рассеивания начальных скоростей пуль и максимальных значений давления в канале ствола.



Для отличия от серийного вершинка пули образцового патрона окрашена в белый цвет по длине 5 мм. Отдельного индекса патроны не имеют, но на упаковочные коробки и ящики наносится надпись "Образцовые".






7,62 УЗ

Патроны с усиленным зарядом. С 1953 года снаряжаются пулей ЛПС. От серийных они отличаются тем, что при выстреле развивают большее давление в канале ствола. Их используют на заводах для проверки прочности узла запирания каждого изготовленного образца стрелкового оружия.

Для отличия вся пуля окрашивается чёрным лаком, а на коробках и ящиках наносится надпись "Усиленный заряд".

Варианты маркировки патрона:

- 57-У-322 - патрон с усиленным зарядом и латунной гильзой;
- 57-У-323 - патрон с усиленным зарядом и биметаллической гильзой


7,62 ВД (индекс 57-У-423)

Патрон высокого давления при выстреле развивает давление большее, чем патроны УЗ. Они используются для проверки прочности стволов. В отличие от патронов УЗ, боеприпасы ВД снаряжаются пулями специальной конструкции.

Окраска пули - вершинка жёлтого цвета. На коробках и ящиках наносится надпись "Высокое давление".










Учебные патроны предназначены, как нетрудно догадаться, для обучения приёмам заряжания и разряжания оружия, а также для изучения его устройства. От боевых они отличаются отсутствием порохового заряда и охолощённым капсюлем, а также наличием четырёх продольных канавок на корпусе гильзы.








В данной таблице приведены ТТХ 7,62-мм винтовочно-пулемётных патронов, в том числе и тех, которые не вошли в статью.








Также, довольно часто для стрельбы из СВД используется спортивный патрон «Экстра» с 13-граммовой пулей.








В некоторых источниках можно встретить упоминание, что данный патрон нельзя использовать в СВД из-за слишком большого давления на затвор по причине использования латунной гильзы и что стрельба этими боеприпасами запрещена производителями (правда, сами производители об этом не в курсе). Практики же, однако, продолжают стрелять данным боеприпасом без каких-либо для себя последствий.








Внимание! Патроны для пулемёта "ШКАС" не подходят для стрельбы из СВД, хотя калибр у них один и тот же.















Патроны укупориваются в деревянные ящики. Всего в ящике помещается 880 патронов.








В ящик укладываются две герметически закрытые металлические коробки (цинки) по 440 патронов в каждой.








Патроны в цинках упакованы в пачки по 20 патронов.








10 (или пять - в зависимости от вместимости) патронов в шахматном порядке размещаются в сменном магазине коробчатой, секторной формы.








Существует три вида магазинов под СВД:

1. Цельнометаллический (то есть все детали из металла) выпуска до начала 90-х, включая и переходный вариант с внутренней опорной планкой уже из полиамида.
2. Корпус металлический, а подаватель и опорная планка из полиамида, при этом установлен подаватель ТИП-1;
3. Корпус из металла, а подаватель и упорная планка из полиамида, при этом установлен "модернизированный" подаватель ТИП-2; целью модернизации являлось уменьшение шума, когда подаватели гремят при встряске, беге, жёсткой ходьбе и т. п. (на фото ТИП-2 - справа, стрелками отмечены дополнительные выступы для уменьшения поперечного перемещения)









ПСО-1 (1П43)

Данный оптический прицел является основным прицелом снайперской винтовки СВД. Герметичен, наполнен азотом, исключает запотевание оптики при перепаде температур. Работоспособен в интервале температур ±50°C. Прицелы могут быть установлены на следующие модели оружия: снайперские винтовки СВД, специальные винтовки ВСС, ВСК и другие.








ТТХ ПСО-1

Видимое увеличение:_______________4,0 крат
Масса:____________________________0,62 кг
Габаритные размеры:_______________337 мм х 136 мм х 72 мм
Напряжение питания:_______________1,5 В
Угловое поле зрения:______________6 градусов
Предел разрешения:________________12 угл. сек









Всего существует 5 вариантов армейского прицела ПСО-1 для СВД:

1. ПСО-1 с люминисцентным экраном (и соответственно переключателем), предназначенным для обнаружения целей с ИК-подсветкой. Подсветка прицельной сетки от микролампочки (источник питания 2РЦ63) пр-ва Белоруссии; давно не выпускается.

2. То же, но Новосибирского пр-ва; тоже не выпускается.

3. ПСО-1С без люм. экрана со светодиодом первых поколений и соответственно 3V преобразователем напряжения ("вытягивал" 3V из 1.5V источника) пр-ва Новосибирска; не выпускается.

4. ПСО-1М2 без люм. экрана с 1.5V светодиодом и 1.5V источником (выпускается только с короткой крышкой для 2РЦ63) пр-ва Белоруссии.

5. ПСО-1М2 без люм. экрана, с 1.5V светодиодом и 1.5V источником (выпускается, как с "короткой" крышкой под 2РЦ63, так и с "длинной" под источник АА) пр-ва ФГУП ПО НПЗ (Новосибирск).




На фото ПСО-1М2 (вверху Новосибирский, а ниже Белорусский).






Оптический прицел состоит из механической и оптической частей.








Механическая часть прицела включает в себя корпус, верхний и боковой маховички, устройство освещения сетки прицела, выдвижную бленду, резиновый наглазник и колпачок. К слову, хрупкость резины наглазника в холода портит в общем-то неплохой прицел.








Производство ФГУП ПО НПЗ (Новосибирск).








Производство Белоруссия.








Оптическая часть прицела включает в себя объектив, оборачивающую систему, сетку, люминисцентный экран и окуляр.



Объектив служит для получения уменьшенного и перевёрнутого изображения наблюдаемого объекта. Он состоит из трёх линз, из них две - склеенные.

Оборачивающая система предназначена для придания изображению нормального (прямого) положения. Она состоит из четырёх линз, склеенных попарно.

Окуляр предназначен для рассмотрения наблюдаемого объекта в увеличенном и прямом изображении; он состоит из трёх линз, из них две - склеенные.






Корпус служит для соединения всех частей. На кронштейне имеются пазы, упор, зажимной винт, ручка зажимного винта, движок с пружиной и регулировочная гайка.








Кронштейн крепится на прицельныю планку типа "ласточкин хвост".








К корпусу прикреплены указатели (индексы) установок прицела и боковых поправок и колпачок объектива.

Верхний маховичок служит для установки прицела, боковой маховичок - для введения боковых поправок. На корпусе верхнего имеется основная шкала прицела с делениями от 1 до 10 (от 100 и до 1000 метров соответствнно). На корпусе бокового имеется шкала боковых поправок с делениями от 0 до 10 в обе стороны; цена каждого деления соответствует одной тысячной.








На верхней части корпусов маховичков нанесена дополнительная шкала, применяемая при выверке прицела; цена делений шкалы равна 0,5 тысячной.



Что вообще значат эти самые тысячные? Поясню. Вся линия горизонта (360 градусов) разделена на 6000 частей. Одна тысячная — это фактически 1/6000. На расстоянии 100 м от вас одна тысячная будет закрывать 10 см, на 200 м - 20 см, на 300 м - 30 см, на 1000 м — 100 см.

Установки основной шкалы верхнего маховичка до деления 3 фиксируются через одно деление. А вот уже от деления 3 до деления 10 установки верхнего и все установки бокового маховичков фиксируются через каждые полделения (одному делению соответствуют два щелчка).






На торцовых гайках обоих маховичков стрелкой указано направление вращения маховичков или торцовых гаек при внесении нужной поправки в установку прицела и бокового маховичка ("Вверх СТП", "Вниз СТП" - на верхнем, "Влево СТП" и "Вправо СТП" - на боковом). Это означает, что при вращении маховичков или торцовых гаек по направлению стрелки средняя точка попадания (СТП) перемещается в соответствующем направлении.



Примечание: необходимо периодически проверять затяжку винтов на маховичках.






Устройство освещения сетки служит для освещения сетки прицела при стрельбе в сумерках и ночью.








Источником питания в нём служит батарейка, помещаемая в этот отсек.








Для освещения сетки при температурах от +2 и ниже необходимо пользоваться зимним устройством освещения сетки.








Резиновый наглазник предназначен для правильной установки глаза и удобства прицеливания. Кроме того, он предохраняет линзы окуляра от загрязнения и повреждения.








Выдвижная бленда служит для предохранения линз объектива при ненастной погоде от попадания на неё дождя, снега, а также от попадания прямых солнечных лучей при стрельбе против солнца и исключения тем самым демаскирующих снайпера отблесков.












Резиновый колпачок предохраняет линзы объектива от загрязнения и повреждения.








Сетка прицела служит для прицеливания; она сделана на стекле, укреплённом в подвижной рамке (каретке). На сетке прицела нанесены: основной (верхний) угольник для прицеливания при стрельбе до 1000 метров; шкала боковых поправок; дополнительные угольники (ниже шкалы боковых поправок по вертикальной линии) для прицеливания при стрельбе на 1100, 1200 и 1300 метров; дальномерная шкала (сплошная горизонтальная и кривая пунктирная линии).

Для прицеливания при стрельбе с помощью дополнительных угольников необходимо установить на верхнем маховичке прицел 10.

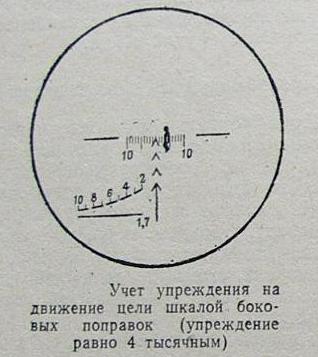

Шкала боковых поправок обозначена снизу (влево и вправо от угольника) цифрой 10, что соответствует десяти тысячным. Расстояние между двумя вертикальными чёрточками шкалы соответствует одной тысячной.

Дальномерная шкала рассчитана на высоту цели 1,7 м (средний рост человека). Это значение высоты цели указано под горизонтальной линией. Над верхней пунктирной линией нанесена шкала с делениями, расстояние между которыми соответствует расстоянию до цели в 100 метров. Цифры шкалы 2, 4, 6, 8 и 10 соответствуют расстояниям 200, 400, 600, 800 и 1000 м.








Люминисцентный экран служит для обнаружения инфракрасных источников света; он представляет собой тонкую пластину из специального химического состава, которая уложена между двумя стёклами. Экран имеет окно со светофильтром в оправе для зарядки экрана и флажок переключения экрана: в сторону светофильтра (горизонтальное положение флажка) - для подзарядки экрана и при стрельбе в обычных условиях; в сторону объектива (вертикальное положение флажка) - при наблюдении и стрельбе по целям, обнаруживающим себя инфракрасным излучением.

Для подзарядки экрана нужно повернуть флажок в горизонтальное положение и положить прицел окном со светофильтром к свету или подвергнуть облучению от источника света, содержащего ультрафиолетовые лучи.

Время подзарядки: при дневном рассеянном свете - 15 минут; при освещении прямыми солнечными лучами и при облучении электролампой мощностью 100-200 Вт на расстоянии 20 см - 7-10 минут.

Заряженный экран сохраняет способность улавливать инфракрасные лучи в течение 6-7 суток, после чего его нужно снова зарядить.








Механический (открытый) прицел используется в случае повреждения (выхода из строя) оптического прицела или в ближнем бою. Его устройство и использование почти такие же, как у Автомата Калашникова , разница только в том, что на шкале нанесено 12 делений, соответствующих прицельной дальности в 1200 метров, а постоянная установка прицела соответствует цифре 4.












По отзывам, ПСО-1 - это не самый лучший снайперский прицел в мире - у него не очень хорошая видимость, мутные линзы, малая светосила и низкое качество сборки (особенно у белорусского производства) - вплоть до рассыпания конструкции. Однако он является основным штатным прицелом у СВД и довольно-таки прост в использовании и обучении. Так что ищите те образцы, которые собраны на совесть - особенно советской сборки...



Всё это так же относится практически ко всем нижеследующим образцам дневных прицелов...






Прицел снайперский панкратический ПСП-1 (1П21)

Предназначен для ведения точного огня из снайперских винтовок и пулемётов во всём диапазоне дальностей стрельбы данного оружия. Прицел 1П21 обладает переменной кратностью увеличения и устройством подсветки сетки. Определение расстояния до объекта производится по нормированным целям высотой 0,75 м и 1,5 м и шириной 0,5 м.








В диапазоне от 300 до 900 метров установка углов прицеливания производится одновременно: при изменении кратности увеличения автоматически вводится поправка в положении линии прицеливания. Герметичный корпус изделий заполнен сухим азотом для предотвращения запотевания оптических поверхностей при резком изменении температуры.








ТТХ ПСП-1

Видимое увеличение:_______________3-9 крат
Масса:____________________________1,25 кг
Габаритные размеры:_______________400 мм х 150 мм х 73 мм
Напряжение питания:_______________1,5 В
Угловое поле зрения:______________6°11'-2°23' градусов
Предел разрешения:________________20-10 угл. сек









1П59 "Гиперон" (прицел панкратический)

Прицел 1П59 предназначен для ведения прицельной стрельбы из снайперской винтовки Драгунова. Прицел обеспечивает обнаружение цели, определение дальности до неё с одновременной установкой углов прицеливания и позволяет вести прицельную стрельбу при видимом увеличении от 3 до 10 крат в дневное время, в сумерки и ночью. Диапазон рабочей температуры окружающей среды - ±50°C.








ТТХ 1П59 "Гиперон"

Видимое увеличение:_______________3-10 крат
Масса с кронштейном:______________1,2 кг
Питание для подсветки сетки:______литиевый элемент типа ER6S
Угловое поле зрения:______________7,6-2,5 градусов
Предел разрешения:________________6-20 угл. сек









НСПУ-3 "Казуар" (ночной стрелковый прицел униф. 1ПН51)








Электронно-оптический прибор пассивного действия. Предназначен для наблюдения и обеспечения прицельной стрельбы ночью из автоматов АКМН (АКМСН), АК-74Н (АКС-74Н), АКС-74УН, пулемётов РПКН (РПКСН), РПК-74Н (РПКС-74Н), ПКМН (ПКМСН), снайперской винтовки СВДН (СВДСН), ручного противотанкового гранатомёта РПГ-7Н (РПГ-7ДН). Прицел оснащён механизмами введения углов прицеливания, выверки по высоте и направлению, механизмом регулировки яркости сетки. С помощью прицела можно определять расстояние до цели, если известны её размеры.








ТТХ НСПУ-3 (1ПН51)

Поколение ЭОП:____________________2
Видимое увеличение:_______________3,46 крат
Масса:____________________________2,1 кг
Габаритные размеры:_______________300 мм х 210 мм х 140 мм
Напряжение питания:_______________6,25 В
Дальность обнаружения целей:______танки - 700 м; солдаты - 400 м
Угловое поле зрения:______________9,5 градусов




Примечание: ЭОП - электронно-оптический преобразователь. Это "сердце" прибора ночного видения, он собирает и усиливает то малое количество света, которое человек не видит глазом (от звёзд, луны, далёкого города, от инфракрасной подсветки, если речь идёт о полностью закрытом помещении типа пещеры или подвала). То есть в приборе ночного видения - самое главное ЭОП (электронику и оптику можно и в Китае делать). Производство их ну ооочень дорогостоящее дело. Серьёзные мощности есть только в России (Новосибирск, в Подмосковье) и США (Litton, ITT). То есть там, где не экономили на армейских расходах.






НСПУ-М (ночной стрелковый прицел униф. 1ПН58)








Модернизированный унифицированный ночной прицел предназначен для наблюдения за полем боя и прицеливания при стрельбе в условиях естественной освещённости от луны и звёзд, выпускается ПО "Новосибирский приборостроительный завод".








Прицел имеет удлинённый литой корпус с расширенным кронштейном. ЭОП 1-го поколения имеет достаточно большой коэффициент усиления и надёжную систему защиты от внешних засветок. Прицел позволяет распознать человека в полный рост при свете луны и звёзд на расстоянии до 300 метров, хорошо зарекомендовал себя в реальных боевых действиях.








Этот электронно-оптический прибор пассивного действия предназначен для наблюдения и обеспечения прицельной стрельбы ночью из автоматов АКМН (АКМСН) , АК-74Н (АКС-74Н), АКС-74УН, пулемётов РПКН (РПКСН), РПК-74Н (РПКС-74Н), ПКМН (ПКСМСН), снайперской винтовки СВДН (СВДСН), ручного противотанкового гранатомёта РПГ-7Н (РПГ-7ДН). Прицел оснащён механизмами введения углов прицеливания, выверки по высоте и направлению, механизмом регулировки яркости сетки. С помощью прицела можно определять расстояние до цели, если известны её размеры.








ТТХ НСПУ-М (1ПН58)

Поколение ЭОП:____________________1
Видимое увеличение:_______________3,5 крат
Масса:____________________________2 кг
Габаритные размеры:_______________458 мм х 186 мм х 99 мм
Напряжение питания:_______________6,25 В
Дальность обнаружения целей:______танки - 600 м; солдаты - 400 м
Угловое поле зрения:______________5 градусов
Предел разрешения:________________28 угл. сек




Совет касательно ночных прицелов: при прицеливании ночью желательно плотно прижимать глаз к наглазнику, чтобы подсветка не освещала лицо, а то по обозначенной таким маркером мишени (в виде лица) очень целиться удобно.






Ночной прицел 1ПН93-4 на ЭОПе 3-го поколения для снайперской винтовки СВД предназначен для наблюдения за полем боя и ведения прицельной стрельбы в условиях естественной ночной освещённости при температуре окружающей среды от плюс 50°C до минус 50°С и относительной влажности воздуха до 100% (при температуре 25°С).

Источник питания - элемент АА, 1 шт.








ТТХ 1ПН93-4

Поколение ЭОП:____________________3
Видимое увеличение:_______________4 крат
Габаритные размеры:_______________250 мм х 190 мм х 81 мм
Напряжение питания:_______________1,5 В
Дальность обнаружения целей:______танки - 600 м; солдаты - 400 м










Ну а теперь, соответственно, у нас на очереди отработка навыков обращения с оружием.








Первым делом, конечно, следует вскрыть цинк с патронами.








Снарядить магазин патронами: взять магазин одной рукой выпуклой частью к себе и подавателем вверх; другой рукой взять патроны так, чтобы донце гильзы смотрело в сторону магазина; нажимом большого пальца вкладывать патроны по одному под загибы боковых стенок магазина дном гильзы к задней (выпуклой) стенке магазина.



Если магазин снаряжён полностью, то в отверстии на задней стенке магазина виден патрон.






Присоединить снаряжённый магазин к винтовке: ввести в окно ствольной коробки зацеп магазина и повернуть магазин на себя так, чтобы защёлка заскочила за опорный выступ магазина.








Выключить предохранитель, опустив его вниз (должна быть видна буква "О" - "Огонь"). Откроется вырез для движения рукоятки перезаряжания.








Если ведение огня не предстоит, то следует поставить винтовку на предохранитель, подняв его вверх (должна быть видна буква "П"). Вырез для движения рукоятки перезаряжания будет закрыт.








Изготовиться к стрельбе, приняв нужное положение.








Снять чехол с оптического прицела (если он одет) и уложить его в сумку для оптического прицела и магазинов.








Если прицел не был установлен, то его, естественно, следует установить. Устанавливается прицел на стандартное посадочное место типа "ласточкин хвост".












Необходимо следить за правильной установкой прицела. При установке посадочное место прицела и «ласточкин хвост» на винтовке должны быть очищены от мельчайших частичек грязи. Гайка, регулирующая фиксатор прицела, должна быть подтянута, чтобы исключить малейший люфт.








Снять резиновый колпачок с объектива и надеть его на корпус для батарейки. Если погода ненастная или спереди падают солнечные лучи - выдвинуть вперёд бленду.








Установить прицел и ввести боковые поправки: поочерёдно вращая верхний и боковой маховички, поставить против указателя нужное деление прицела (для верхнего) и деление шкалы боковых поправок (для нижнего).








При введении боковых поправок пользоваться: для перемещения средней точки попадания (СТП) вправо - шкалой с чёрными цифрами; для перемещения СТП влево - шкалой с красными цифрами.








Для выбора установок прицела, точки прицеливания и определения боковых поправок необходимо измерить расстояние до цели и учесть внешние условия, которые могут оказать влияние на дальность и направление полёта пули. При стрельбе по движущейся цели, кроме того, необходимо учесть направление и скорость её движения.








Прицел, боковая поправка и точка прицеливания выбираются с таким расчётом, чтобы при стрельбе средняя траектория проходила посередине цели.

За табличные условия стрельбы принимаются: температура воздуха +15 градусов C; отсутствие ветра; отсутствие превышения местности над уровнем моря; угол места цели, не превышающий 15 градусов.

Значительное отклонение внешних условий стрельбы от табличных (нормальных) изеняет дальность полёта пули или отклоняет её в сторону от плоскости стрельбы.

Расстояние до целей может быть определено глазомером, по дальномерной шкале оптического прицела и по формуле "тысячной".








Рассмотрим способ определения по шкале.

Для этого необходимо навести шкалу на цель так, чтобы она располагалась между сплошной горизонтальной и наклонной пунктирной линиями. Штрих шкалы, расположенный над целью, указывает расстояние до цели, имеющей высоту 1,7 м.








Если цель имеет высоту меньшую или большую, чем 1,7 м, то необходимо расстояние, определённое по шкале, умножить на отношение высоты цели к 1,7 м.



Пример: определить расстояние до пулемёта, имеющего высоту 0,55 м, если пулемёт своей верхней частью касается пунктирной линии шкалы со штрихом, обозначенным цифрой 8.
Решение: отношение высоты цели к 1,7 м равно округлённо 1/3 (0,55 : 1,7); шкала указывает на расстояние цели 800 метров; 800 умножить на 1/3 = примерно 270 метров.


Прицел, как правило, выбирается соответственно определённому расстоянию до цели. Например, для стрельбы по цели на расстояние 500 метров следует выбрать прицел 5. Точка прицеливания в этом случае выбирается в середине цели.

Если цель находится на расстоянии более 1000 метров, то нужно выбрать прицел 10, а для прицеливания использовать нижние угольники, соответствующие 1100, 1200 и 1300 метрам.






В напряжённые моменты боя, когда некогда изменять установки прицела, огонь можно вести с прицелом 4 на расстояниях до 400 метров, прицеливаясь в нижний край цели или в середину цели.

Влияние температуры воздуха на дальность полёта пули при стрельбе по целям на расстояниях до 500 метров можно не учитывать, так как на этих расстояниях её влияние незначительное.








При стрельбе на расстояниях 500 метров и более влияние температуры воздуха на дальность полёта пули нужно учитывать, увеличивая прицел в холодную погоду и уменьшая его в жаркую, руководствуясь следующей таблицей.








Боковая поправка при стрельбе по неподвижным и появляющимся целям зависит от скорости и направления бокового ветра и расстояния до цели. Чем сильнее боковой ветер, чем ближе к 90 градусам угол, под которым он дует, и чем дальше цель, тем на большую величину отклонится пуля в сторону от направления стрельбы. В связи с этим необходимо заранее вносить поправку в установку бокового маховичка, вращая его в направлении, указанном на торцовой гайке надписями и стрелками. При этом поправка берётся в ту сторону, откуда дует ветер. Так, при ветре слева среднюю точку попадания выносить влево, при ветре справа - вправо.

Если в бою обстановка не позволяет вносить поправку в установку бокового маховичка, то при стрельбе поправку на боковой ветер можно учитывать выносом точки прицеливания в фигурах человека (метрах) или шкалой боковых поправок сетки прицела, прицеливаясь не угольником, а делением шкалы, соответствующем величине боковой поправки. При ветре справа берутся деления сетки слева от угольника, а при ветре слева - деления справа от него.

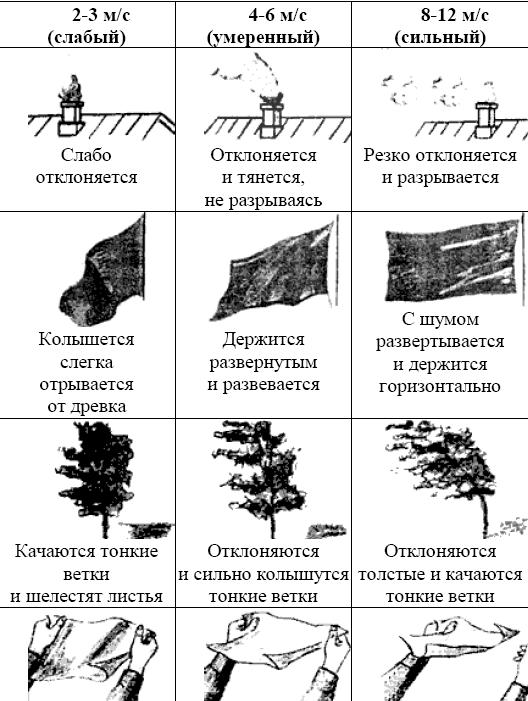

При определении поправки на боковой ветер руководствоваться следующей таблицей.



Табличные поправки при сильном ветре (скорость 8 м/с), дующем под прямым углом к направлению стрельбы, необходимо увеличивать в два раза, а при слабом ветре (2 м/с) - уменьшать в два раза. При слабом, умеренном и сильном ветре, но дующем под острым углом к направлению стрельбы, поправки, определённые для ветра, дующего под углом 90 градусов, уменьшать в два раза.

Вынос точки прицеливания производится от середины цели. При внесении поправок в установку бокового маховичка следует прицеливаться в середину цели.

Для облегчения запоминания поправок на боковой умеренный ветер, дующий под углом 90 градусов, в делениях шкалы бокового маховичка (сетки прицела) нужно цифру прицела, соответствующую расстоянию до цели, разделить: при стрельбе на расстояния до 500 м - на постоянное число 4; при стрельбе на большие расстояния - на 3.






Пример: определить поправку на сильный боковой ветер, дующий под острым углом к направлению стрельбы, в делениях шкалы бокового маховичка, если расстояние до цели 600 метров (прицел 6).
Решение: 6 (прицел) разделить на 3 (постоянный прицел) = 2.









Также следует учитывать явление деривации.

Деривация - это когда винтовочная пуля в полете вращается слева направо, по часовой стрелке, и в результате сложных физических процессов отклоняется вправо от линии прицеливания. Это явление называется деривацией. При правой нарезке ствола деривация получается в правую сторону, при левой - в левую.

На дистанции до 300 метров включительно деривация не имеет практического значения (особенно по винтовке СВД).

По приведенной ниже таблице можно определять поправки на деривацию.








Корректирование огня в бою производится, как правило, изменением положения точки прицеливания по высоте и боковому направлению. При этом точка прицеливания выносится на величину отклонения рикошетов или трасс в сторону, противоположную их отклонению от цели. Иными словами, если попадания и рикошеты видны, например, как показано на рисунке - в районе бокового штриха, то следующий выстрел надо производить, целясь уже не угольником, а этим самым штрихом.










При фронтальном движении цели (на стреляющего или от него) огонь вести с установкой прицела, соответствующей тому расстоянию, на котором цель может оказаться в момент открытия огня, и с учётом поправки на температуру воздуха и боковой ветер. На расстоянии, не превышающем дальности прямого выстрела, огонь можно вести с установкой прицела, соответствующей дальности прямого выстрела.

При фланговом и косом (облическом) движении цели огонь вести с установкой прицела, как в предыдущем абзаце, и с установкой бокового маховичка на величину, соответствующую упреждению и поправке на боковой ветер. Упреждение - это расстояние, на которое перемещается цель за время полёта пули до неё.

Упреждение берётся в сторону движения цели. Так, при движении цели слева направо среднюю точку попадания следует выносить вправо, а при движении справа налево,- влево. Если же условия стрельбы не позволяют взять упреждение с помощью бокового маховичка, то упреждение берётся с помощью шкалы боковых поправок или же выносом точки прицеливания в фигурах цели. При пользовании шкалой боковых поправок прицеливание производить делением, находящимся в стороне, откуда движется цель.

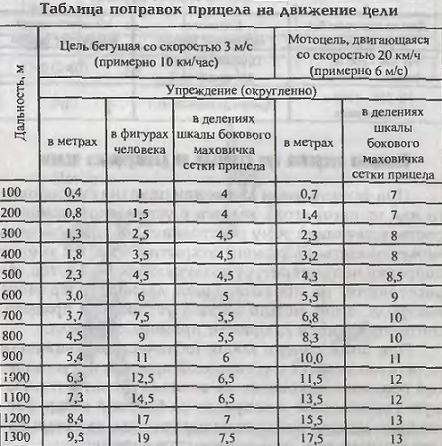

Для определения упреждения при стрельбе по целям, имеющим фланговое движение (под прямым углом к направлению стрельбы) следует руководствоваться следующей таблицей.



При движении цели со скоростью, отличной от указанной в таблице, упреждение следует увеличивать (уменьшать) пропорционально изменению скорости движения цели.

При косом (облическом) движении цели упреждение, определённое для флангового движения цели, уменьшать в два раза.

Вынос точки прицеливания производить от середины цели. При внесении поправок в установку бокового маховичка прицеливаться в середину цели. Для облегчения запоминания упреждений в делениях шкалы бокового маховичка на фланговое движение цели со скоростью 3 м/с (10 км/ч) величины упреждений можно округлить и считать, что при стрельбе на расстояния до 600 м упреждение равно 4,5 тысячным, а на больших расстояниях - 6 тысячным.






Стрельба ночью ведётся с установкой прицела 4 и с включённым освещением сетки прицела.








Стрельба ночью по цели, обнаруживающей себя инфракрасным излучением * , ведётся с установкой прицела 4 и с включённым люменисцентным экраном. При наблюдении в прицел инфракрасных источников света на экране возникает свечение, дающее видимое изображение источника в виде зеленоватого пятна.



*Источниками ИК-излучения могут быть ИК-прожекторы, используемые для подсветки целей ночью при наблюдении в приборы ночного видения (ПНВ). Само излучение не видно глазом, но увеличивает видимость ПНВ, для чего и используется. Также источниками инфракрасных излучений являются костры, лампы накаливания, фары, пульты дистанционного управления от телевизора и т. п.
Но вот только такие ИК-прожекторы сейчас практически не используются, поэтому особого смысла в люминисцентном экранчике уже нет







Установка и использование открытого прицела схожи с условиями использования прицела автомата Калашникова.








Произвести прикладку к стрельбе: удерживая винтовку одной рукой за ствольные накладки или за магазин, а другой рукой обхватив рукоятку приклада, плотно приложить затыльник приклада к своему плечу.








Правило, которого снайпер должен всегда придерживаться: для получения однообразных углов вылета и сохранения кучности стрельбы приклад винтовки следует упирать в плечо однообразно, не меняя его положения в плече.








Указательный палец руки, держащей приклад, положить на спусковой крючок, обхватив рукоятку ладонью.








Наклонить голову немного вперёд; не напрягая шеи, приложиться своей щекой к щеке приклада.

Тело должно быть слегка расслаблено, потому что мышечное напряжение будет влиять на качество стрельбы. Чем сильнее сжимаешь винтовку, тем сильнее она дрожит в руках.

















Прицелиться: приложиться глазом к наглазнику, держа глаз на продолжении оптической оси прицела; другой глаз следует зажмурить; подвести острие угольника сетки под точку прицеливания. Шкала боковых поправок при этом должна быть расположена горизонтально, и снайпер должен видеть всё поле зрения прицела, без затемнений.








Если глаз снайпера будет смещён в сторону, вверх или вниз от оптической оси, то в поле зрения прицела в стороне, куда смещён глаз, появится лунообразная тень. При наличии таких теней пули отклоняются в сторону, противоположную тени.

Для нормального прицеливания глаз должен находиться на расстоянии 68 мм от окуляра.










Нельзя сваливать винтовку. Сваливание - это такое положение винтовки, когда гривка открытого прицела и шкала боковых поправок оптического прицела располагаются не горизонтально. В противном случае пули будут отклоняться в сторону сваливания-вниз. Чем больше угол сваливания и расстояние - тем больше отклонение.






Также можно провести проверку устойчивости положения. Для этого следует после изготовки (из любого положения) на несколько секунд закрыть глаза. Затем открыть их, и, если винтовка окажется направленной в цель, то изготовка правильная (рис. а); если же оружие отклоняется в сторону (рис. б), то изготовку нужно исправить перемещением всего корпуса, но не доворотом оружия.










Подведя острие угольника под точку прицеливания, задержать дыхание и плавно выжать спусковой крючок.

Напомню, что наиболее эффективный огонь - до 800 метров, дальность прямого выстрела по грудной фигуре составляет 430 метров, а по ростовой - 640 м.

При спуске курка не следует придавать значения лёгким колебаниям угольника сетки (ровной мушки) у точки прицеливания. Стремление нажать спусковой крючок в момент наилучшего совмещения угольника или мушки с точкой прицеливания приводит, как правило, к дёрганию за спусковой крючок и как следствие к неточному выстрелу.



На точность и кучность стрельбы влияет такой фактор, как перегрев ствола, причём в худшую сторону. Поэтому не стоит строчить из СВД, как из автомата - если ствол холодный, то и результаты нормальные.


















Отвести затворную раму за рукоятку перезаряжания назад и отпустить её.

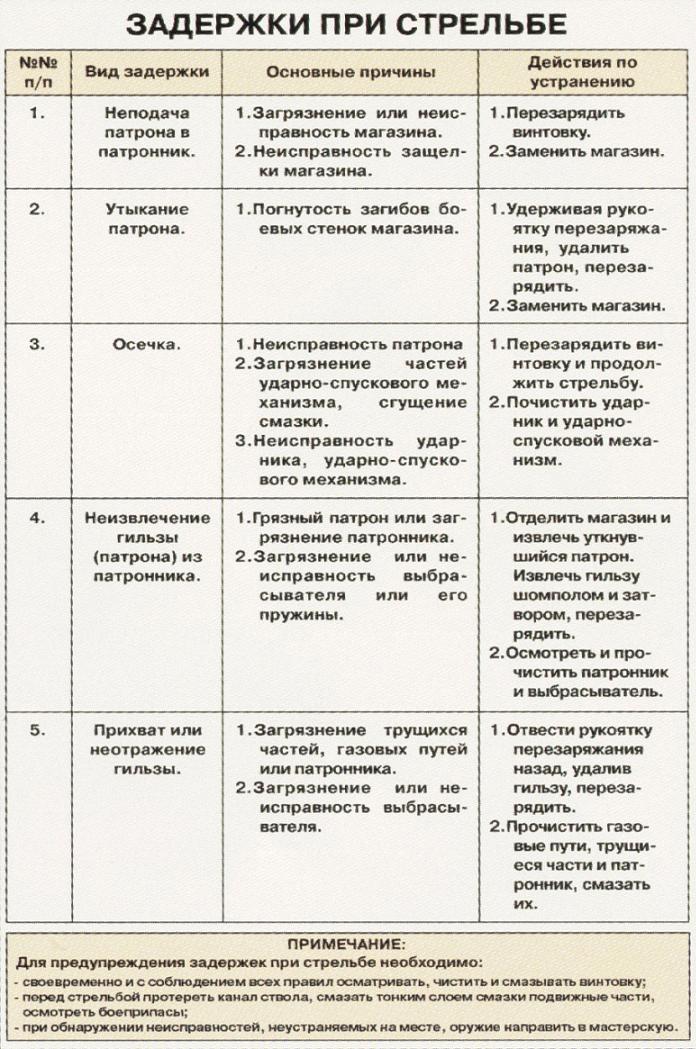

Если при стрельбе возникнет задержка, то её можно попытаться устранить перезаряжанием: энергично отвести затворную раму за рукоятку назад и отпустить.








Если нужно разрядить винтовку, то следует: отделить магазин; медленно отвести затворную раму за рукоятку перезаряжания назад, извлечь патрон из патронника и отпустить рукоятку; отведя ствол в безопасное место, нажать на спусковой крючок; поставить оружие на предохранитель; вынуть патроны из магазина и присоединить его к винтовке.



Да, и ещё не забыть подобрать патрон, извлечённый из патронника.

Для того, чтобы разрядить магазин, нужно: взять магазин в одну руку патронами кверху и пулями от себя; другой рукой с помощью гильзы или патрона вытолкнуть патроны по одному, сдвигая их по одному от себя.






Если по какой-то причине вы всё же захотите использовать штык-нож в комплекте с винтовкой, то следуйте следующим инструкциям.

Примыкание: вынуть штык-нож из ножен; надвинуть его пазами на упор основания мушки, а кольцом на пламегаситель до полного закрывания защёлки.

Отмыкание: нажать на защёлку; продвинуть штык-нож вперёд (вверх) и отделить его от винтовки; вложить штык-нож в ножны.

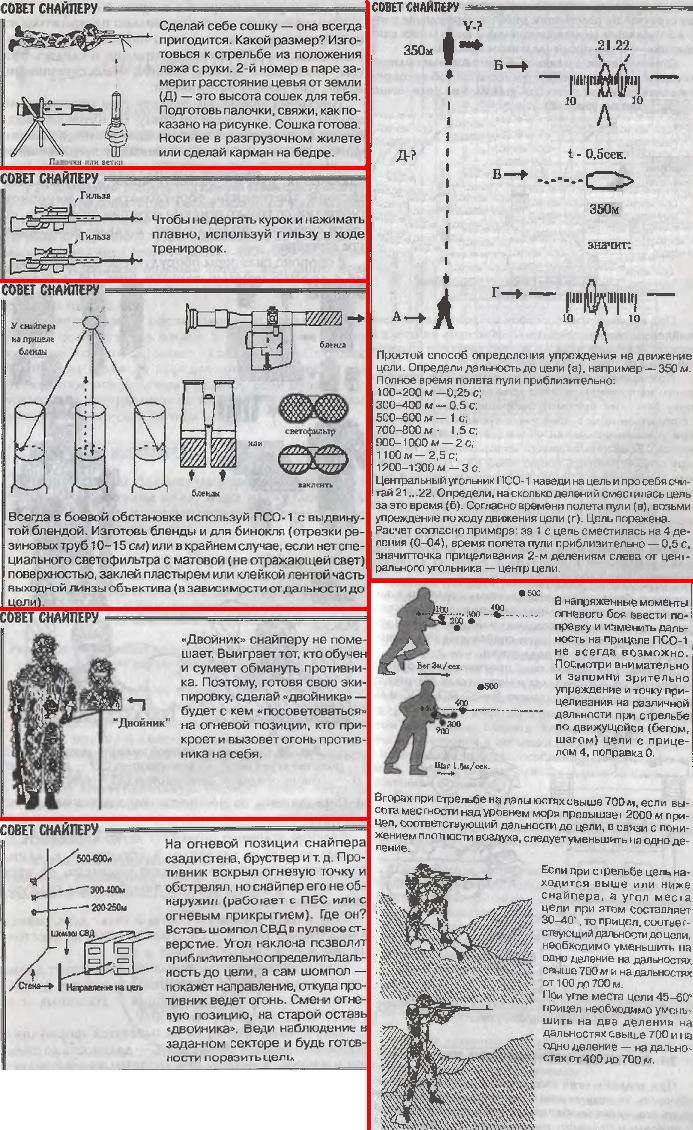

Ну а теперь общие положения и некоторые советы. Естественно, работа снайпера имеет множество нюансов, и объяснить их все здесь не представляется возможным. Для тех же, кто захочет узнать больше, я даю ссылки на некоторые методические пособия, которые помогут вам в этом нелёгком деле, в которых всё объясняется доступным языком:

Заветы снайпера
ИНДИВИДУАЛЬНАЯ МАСКИРОВКА СНАЙПЕРА
Гриф
Покраска оружия
Снайперская подготовка
Печатная версия учебного фильма "Искусство снайпера"

А вот по этим ссылкам вы можете скачать частями отличный учебный фильм "Искусство снайпера" - советую!
(общий вес - около 700 мб)
http://rapidshare.com/files/87246401/snaipery.part1.rar
http://rapidshare.com/files/87251780/snaipery.part2.rar
http://rapidshare.com/files/87256953/snaipery.part3.rar
http://rapidshare.com/files/87262416/snaipery.part4.rar
http://rapidshare.com/files/87268111/snaipery.part5.rar
http://rapidshare.com/files/87274221/snaipery.part6.rar
http://rapidshare.com/files/87280620/snaipery.part7.rar
http://rapidshare.com/files/87282070/snaipery.part8.rar

Место для стрельбы нужно выбирать такое, которое обеспечивает наилучшие обзор и обстрел и одновременно даёт возможность снайперу укрыться от наблюдения и огня противника.










Желательно оборудовать себе запасные и ложные огневые позиции; первые понадобятся при невозможности оставаться на основной позиции, а вторые оборудуются с целью ввести противника в заблуждение. Основную позицию следует по возможности замаскировать.




















Не следует выбирать место для стрельбы вблизи выделяющихся отдельных местных предметов, а также на гребнях возвышенностей (не стоит вообще проецироваться на фоне неба) и в отдельностоящих зданиях. Располагаясь у какого-либо местного предмета, нужно использовать его как укрытие, ведя наблюдение сбоку, а не сверху.












При ведении огня из здания не следует подходить близко к окну или пролому, огонь необходимо вести из глубины помещения. Это ограничивает видимость вспышки противником и в некоторой степени поглощает звук выстрела.

При активном ведении боя нужно не лениться постоянно менять позицию - от этого зависит жизнь снайпера. При ведении "охоты" тоже необходимо постоянно менять место стрельбы, чтобы враг не знал, откуда в следующий раз прилетит пуля.








Особое внимание уделяется маскировке оружия, так как его правильные, геометрические детали выглядят противоестественно на фоне природы.
















Обязательно нужно принимать меры к тому, чтобы не обнаруживать себя блеском стёкол или другими демаскирующими факторами - в том числе нельзя курить, кашлять и издавать другие громкие звуки. Также следует помнить, что движение может выдать вас с головой.

Снайпер вообще должен быть некурящим - даже если он сможет не курить при выполнении боевой задачи, чтобы не обнаруживать себя дымом, ожидание может вызвать нервозность и раздражение, что отразится на качестве выполняемой задачи.








Не стоит умываться - грязное лицо менее заметно.








Крайне полезно отрабатывать левостороннюю изготовку к стрельбе, если вы правша (и наоборот). Это может сильно пригодиться, например, при стрельбе из-за угла.








Если есть возможность, то следует подготовить упоры под винтовку. Никогда не опирайтесь на что-нибудь стволом винтовки! Дело в том, что под весом винтовки и вашим нажимом ствол будет изгибаться, что приведёт к погрешности при стрельбе. Опирайтесь на цевьё.












Снайпер должен постоянно помнить: если есть возможность, то необходимо принять наиболее устойчивое положение для стрельбы - от этого будет зависеть время поражения цели, точность и безопасность самого снайпера. В приведённой таблице показано, во сколько раз увеличивается рассеивание при изменении положения.















Источники информации



Пантеон пограничной славы

Энциклопедия вооружений

Энциклопедия оружия

ak-info.ru

Военная Разведка

Военно-патриотический сайт «ОТВАГА»

Стрелковое оружие России

militaryphotos.net

Закон-Гриф

Десантура.ру

megasword.ru

krashevsky-sf.com

weaponplace.ru

Блог об оружии

Энциклопедия вооружений

Стрелковое оружие

wikimedia.org

ИЖМАШ

dragunov.net

Спецназ: совершенный снайпер

Оптические приборы

Новосибирский патронный завод

gunsclub.ru

Военное дело

War Online

Наставление по СВД

Боевое и стрелковое оружие России

Историческая серия "Стрелковое оружие России. Патроны часть 1"

Мальцев А. М. Снайперская подготовка

Потапов А. А. Искусство снайпера

Учебный плакат СВД

Учебный фильм "Искусство снайпера"




В России её, ребята, легально не купишь (разве что его гражданскую версию типа "Тигр" - со всеми вытекающими). А вот в граничащем с моей Самарской областью Казахстане - вполне. На Украине, по-моему - тоже...
А чтобы её у нас нелегально приобрести, говорят, нужным людям джип подгоняют... Скорее всего, по документам она как Тигр и идёт...








Закрыть
Из статьи:
СВД обладает хорошей кучностью стрельбы - на дальности 1000 м срединное отклонение попаданий не превышает 560 мм, что позволяет надежно поражать ростовую мишень.

Кучность СВД не соответствует современным требованиям к снайперскому оружию - они предполагают отклонение попаданий не более одной угловой минуты (у СВД - 1,24 MOA * при стрельбе снайперским патроном 7Н1). По сравнению с болтовыми - то есть не самозарядными (а заряжаемыми вручную) винтовками самозарядная в принципе должна иметь худшие показатели по точности и кучности.

Но мы тут все-таки про СКС, пока тигроводы не начали в пятаки стрелять?

видел первую после завода пристрелку калашей
Но мы же про СКС, не так ли? У калашмата отсутствует главный баг СКСа - крепление дерева к железу с люфтом.
предполагают только в ООУ
Где ещё можно?
Паша (белый ветер) на пострелушках(соревнованиях) десятикопеечную монетку на спор из рядового чезета дырявил.На стометровке
Паша использовал детский калибр - 223.
валовый патрон сам по себе крайне не однороден по снаряжению …. с него и требовать нечего …
Полагаете, что у курсантов были целевые патроны?
мы тут все-таки про СКС
Изолента должна быть не вдоль, а поперёк.:)


Это я так не наглядно намекал, что может быть в тире договорится? На Львовской той же. Понятное дело, что не 2000р в час с человека. Может у них (у тира) есть пакеты какие нибудь для коллективных стрельб за вменяемые деньги. Будет желание собраться могу узнать.

Но мы же про СКС, не так ли? У калашмата отсутствует главный баг СКСа - крепление дерева к железу с люфтом
Это уже на разбитых СКС,-те,которые в заводских нормах "обстреливают" АК,-в таблицах дальности и количества патронов СКС в плюсе против АК(одиночный огонь).
ВОТ,что интересно,разработчик(ВТБ,Ганза),разработал и изготовил цевье,где уже свободный ствол для СВД,Тигра ,АК(Сайги) и кучность возросла прилично(на соревнованиях в Балашихе СВД(модернизированные,"подтянулись" к "Хеклер и Кох").Снайпер "Сергей" на соревнованиях памяти майора Чернышева,не уступал снайперским болтам и был в призерах.22302254_21581.jpgЕго "СВД".(Заказы принимаются,подробности на Ганзе).

Последнее редактирование:
ВОТ,что интересно,разработчик(ВТБ,Ганза),разработал и изготовил цевье,где уже свободный ствол для СВД,Тигра ,АК(Сайги) и кучность возросла прилично(на соревнованиях в Балашихе СВД(модернизированные,"подтянулись" к "Хеклер и Кох").Снайпер "Сергей" на соревнованиях памяти майора Чернышева,не уступал снайперским болтам и был в призерах.Его "СВД".(Заказы принимаются,подробности на Ганзе).
там нет свободного ствола ( вывешенного ! ) там устранено давление на ствол сошек …. в полуавтомате с газоотводным механизмом невозможно избежать влиянтия его на ствол …( по этому и разброс по вертикали больше чем по горизонту ….)

сразу видно когда питерханты бухают несколько дней подряд

Это я так не наглядно намекал, что может быть в тире договорится? На Львовской той же.
по мне наверное лучше в Песочном. И на свежем воздухе, и тир поинтереснее чем на Львовской.

Назад
Сверху Снизу
