Самодельные передатчики для птиц

[Баха]

Спасибо Сергей, цифровой частотометр есть. донастройку частоты на приемник можно будет сделать изменяя витки катушки, а кондер оставить постоянным для миниатюрности.
AREX Саша резисторы добавить к какому транзистору к выходному или модулирующему или к обоим, потому что экономия энергии очень важна в этой схеме?



[Arex]

К последнему тр-ру.Только он снижает не только потребление, но и мощность.
А вот про приемничек на 443 можно поподробней?А то я эту сборку иначе как на 433 и не воспринимал никогда.

Borey Как Вы считаете сборочка rr3 подойдет заместо приемника?
http://megachip.ru/item.php?item_id=477356



[BOREY]

Эта сборка с АМ модуляцией. Под нее тебе надо будет и передатчик делать с такой же модуляцией. Лично я делаю на основе модулей фирмы RFM. В них готовый приемник, на входе ПАВ фильтр, высокая чувствительность. Добавив услитель (УВЧ) на входе и сделав простейший усилитель (УНЧ) под наушники или минидинамик на выходе,- приемник готов. Есть программка для быстрого расчета индуктивности катушки и емкости конденсатора в колебательном контуре при заданной частоте. Она называется: 1600 calculator. Я бы скинул с компа, но форум не позволяет. Так, что скачивайте в интернете сами.



[BOREY]

Прилагаю фотку модуля типа DR фирмы RFM.



[Arex]

RFM не смотрел, мне кажется не бюджетно, я у них брал только ПАВЫ и TRXы.

Эта сборка с АМ модуляцией

ПАВы изначально под АМ модуляцию заточены.Во всяком случае в апликашке кажется есть схема включения, для получения АМ модуляции.
Один контакт ПАВа на базу тр-ра, остальные на "-"



[BOREY]

Посмотри даташит ПАВ-резонатора, который хочешь использовать. Там есть схемы включения резонатора. А модуль DR стоит всего-то 1500 рублей.



[Arex]

Смотрел Сергей, http://rfm.com/products/data/ro3101e-1.pdf .
Всетаки 1500 многовато..., я как раз заказал RR3 приемник и еще один под ЧМ с выходом уровня сигнала.



[BOREY]

Попробуй!...



[Баха]

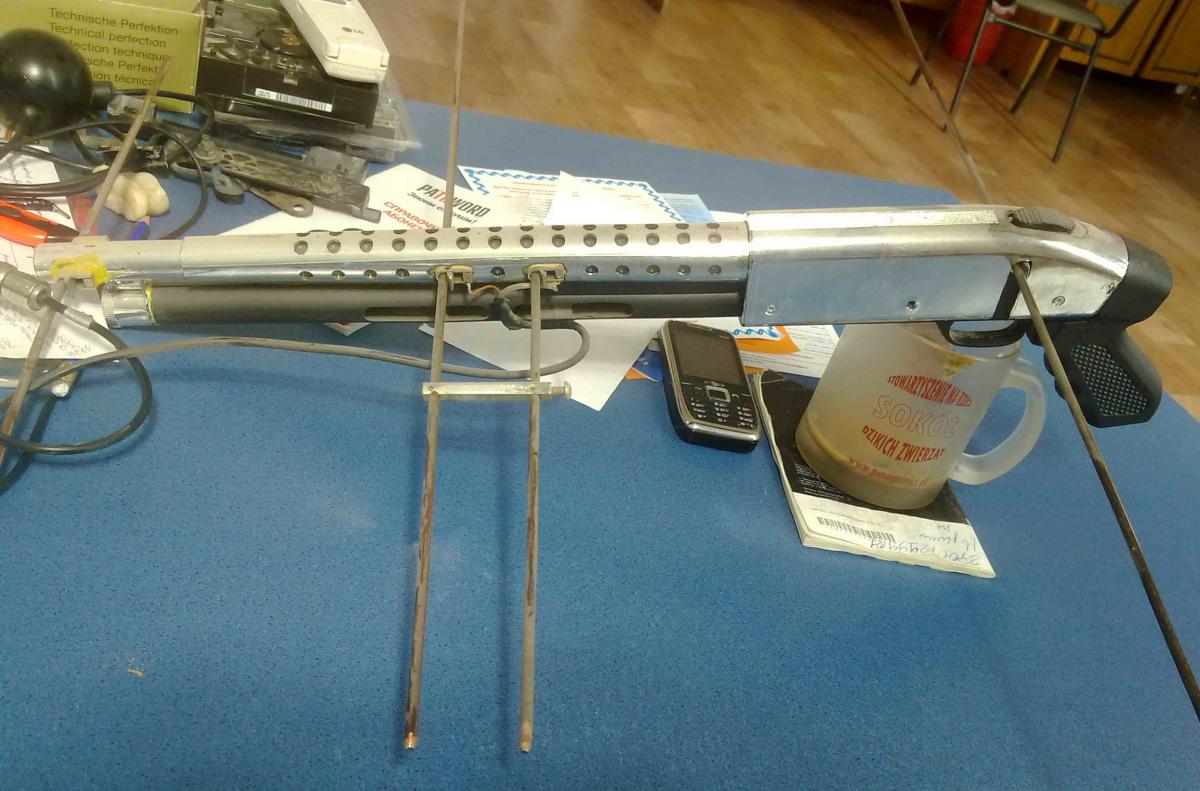

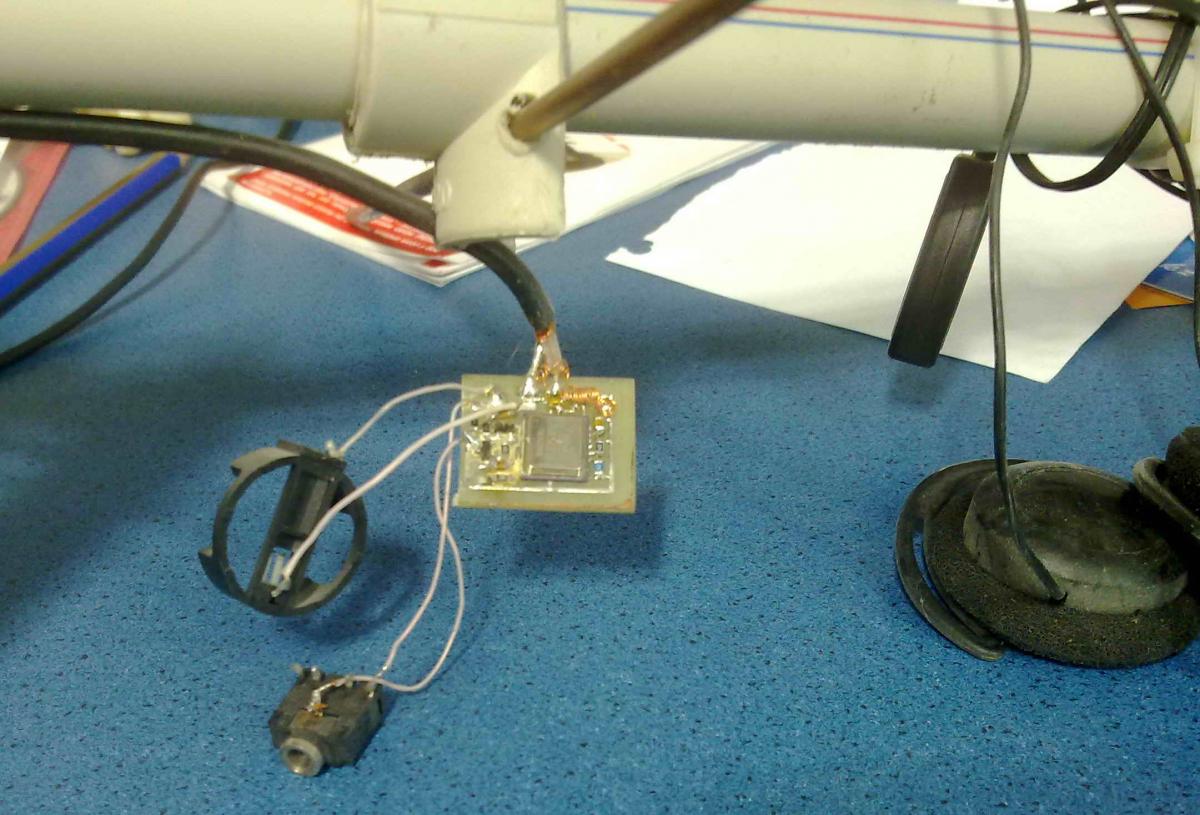

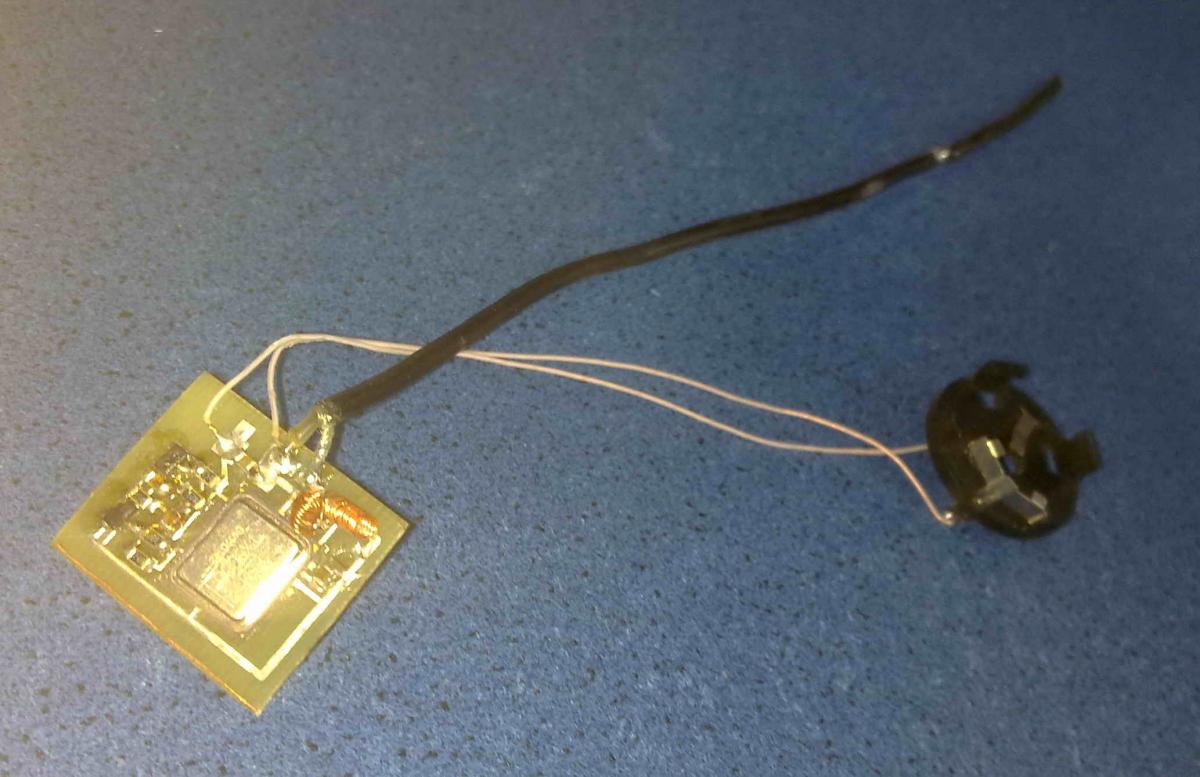

Саша конечно 433МГц а не 443, очепятка! Вот на фото мой приемник со сборкой RX 5000, там в ней уже есть ПАВ на 433. антенна из детского винчестера на 151МГц, на третьем фото передатчик на ТХ 5000 для беркута.



[BOREY]

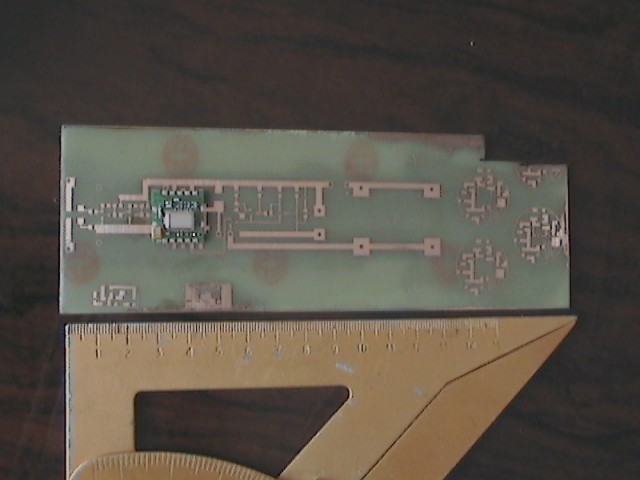

Бахыт, посмотрел твои фото. Надо сказать, что оригинально. Вчера делал платы под свой приемник и передатчики. Сфоткал сейчас. Качество не очень, так как с видеокамеры. На фото видно в центре плата приемника с DR5000 разм.13х2,5 см.(с двумя параллельными батареями по 3 Вольта). Справа платы под круглые передатчики под 3 Вольтовую литиевую батарейку размером 2032(диаметр 20 мм), как и на приемнике. Снизу плата прямоугольная размером 10х8 мм. В своих разработках, я прежде всего стараюсь минимизировать размеры.



[Баха]

Нормально, так и разовьемся! Надо бы Славика(Шахин) из Киева подключить он тоже этими вещами занимался. Я китайцам закидывал инфу-блин тупой народ, сразу деньги и количество, а рекламы и маркетинга у них нет. Я говорю выпустите, а потом пойдет спрос, они мне дай количество и деньги-не прошибешь. Треккеры у них уже по 55 баксов есть оптом размером поменьше спичечного коробка 55 грамм, говорю сделайте 30 грамм и маленькие- они дай количество и сколько заплатишь!



[BOREY]

У тебя нет ссылки на китайские трекеры? Посмотреть хочется.



[Баха]

Передатчики,приемники,gps и др. оборудование для поиска и слежения -...
вот здесь



[Arex]

Тоже самое, 40$ http://www.aliexpress.com/product-g...-Tracker-TK102-free-shipping-wholesalers.html



[BOREY]

Больно много весят-40 грамм. Разве, что на орлов вешать...



[Баха]

Надо же подешевели за год, да 40 грамм на беркута-без проблем



[Igor astakhov]

Я думаю что эта цена приемлемая я за свои отдавал по 200 долларов за штуку.

Но думаю, что простой передатчик с одним усилителем (на двух СМД транзисторах) будет примерно стоить около 2000 рублей, то есть 66 долларов.



[BOREY]

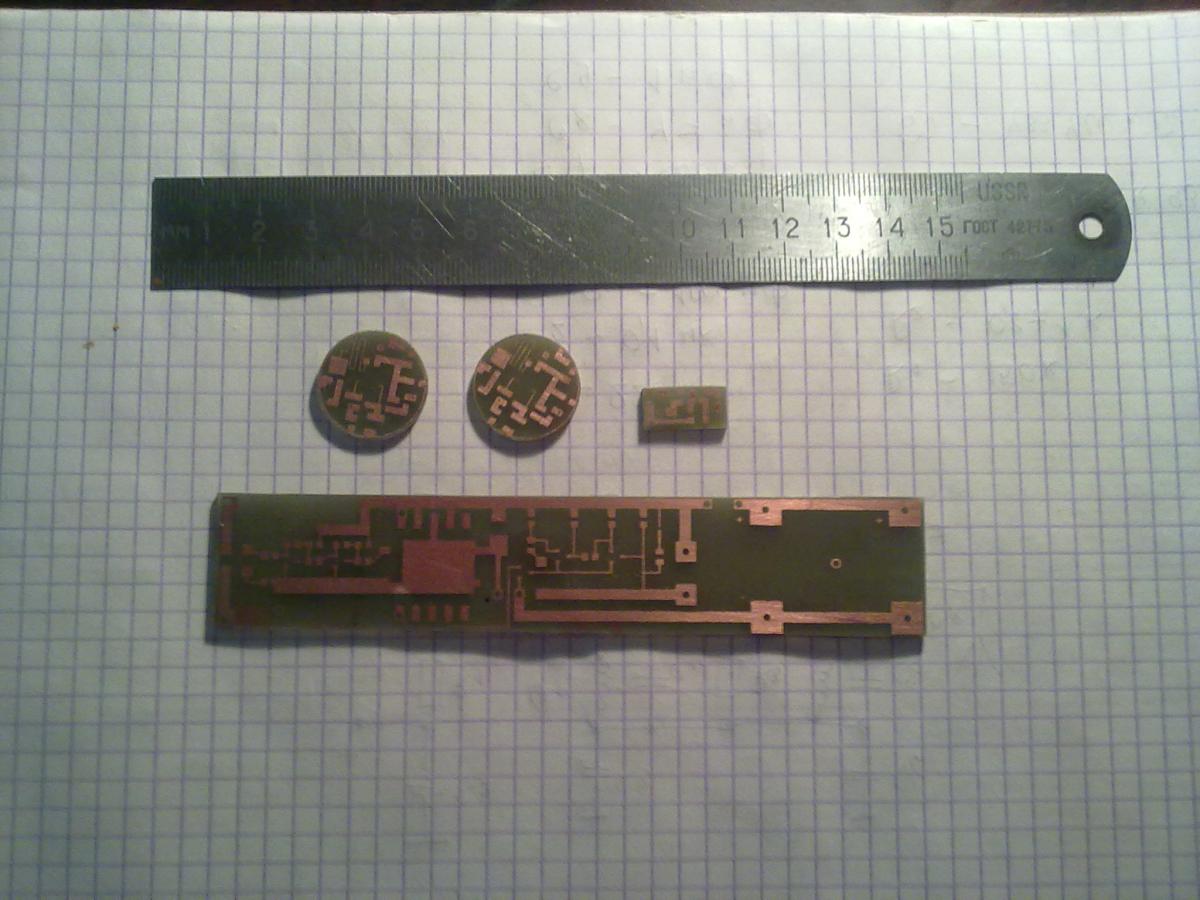

Сфоткал вырезанные платы приемника и передатчиков. Размеры сами видите...



[Dim_Alex]

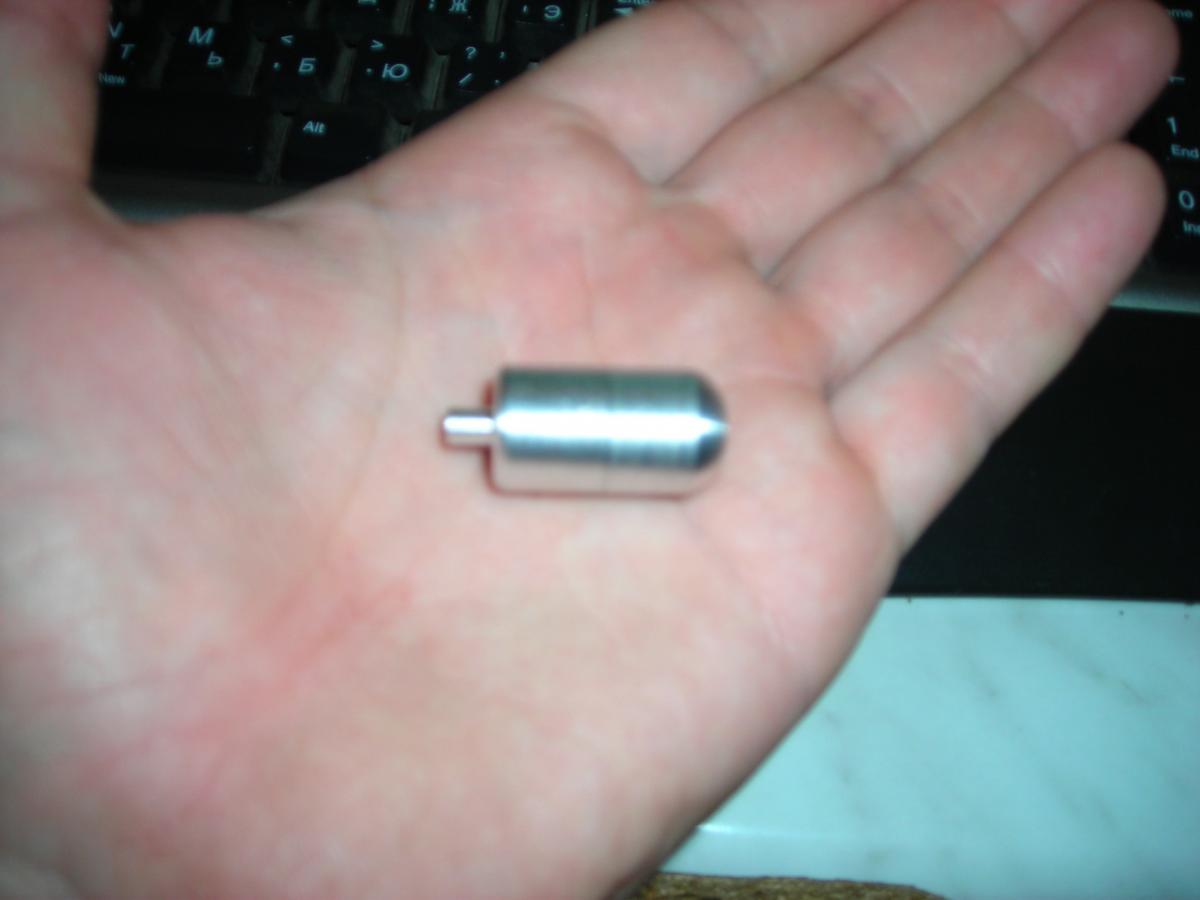

Всем привет! Вот решил вступить в эту игру. На днях сделали 6 штук таких корпусов, по чертежу Сергея. Стенки получились чуть толще, чтобы резьбу не закосячить. Добавил радиус на крышку корпуса, для аэродинамики и "носик" под термоусадочную трубку, для антенны. Вес, примерно 6,33 грамма.



[EvteevAleksey]

Вот в принципе не дорогой передатчик
FMV 1/3N Transmitter - Leg and Tail Mount Available - в Вестернспортинге продается за 95 долларов
Очень даже достойный в плане гарантии и дальности приёма .
