Растровые карты Garmin, как их сделать и установить в навигатор

[Stalker]

Есть вопрос. Решил космоснимки залить в нафигаторы. Попытался пропатчить прошивки на 62s и 550t согласно инструкции, присланной Витей ayno. Несколько раз все по инструкции попунктно сделал - ничего не получается. Никакие танцы с бубнами не помогли. Позвонил по скайпу Вите. Он проконтролировал по включенному моему экрану все действия - я делал все верно с его слов. Скинул он мне файл уже пропатченый для 550 - я его закачал в нафигатор. И опять ничего не получилось. И так мы с Витей несколько брали бубен и устраивали танцы но ничего не помогло. Может кто подскажет где собака могла порыться?
Еще дополню. Витя по этой же инструкции не один раз пропатчивал нафиагаторы.



[vlasto1]

https://cloud.mail.ru/public/c240920f8d26/Коллекция прошивок навигаторов
Коллекция прошивок навигаторов
Читать Прошивка навигатора в скринах
Не прошивается скорее всего потому, что берёте версию прошивки которой навигатор уже прошит, откатитесь на предыдущую официальную, потом на последнюю патченую. Удачи.



[Stalker]

откатитесь на предыдущую официальную

Володя, извини, а как?



[vlasto1]

Допустим Орегон 550t, Настройки - О приборе, смотрим версию прошивки, допустим 6.60.
Берём Oregonx50_WebUpdater__640 официальную, и всё как Прошивка навигатора в скринах
Затем берём Oregonx50_WebUpdater__660 патченую и всё как Прошивка навигатора в скринах



[Stalker]

vlasto1, Владимир, теперь все сделал по твоей инструкции как мне кажется один в один. Во всяком случае все понятно было. При чем даже два раза откатился назад и дважды ставил новую версию. Один раз копированием из скаченных по твоей ссылке. Дргой раз через патчер. Но слово Patched перед названием версии не появляется. А это обязательно? Витя мне сказал что

Так вот в названии прошивки должно быть обязательно написано слово Patched Например "Patched version 4.70"



[vlasto1]

Ну мудрёного тут ничего нет. Сами вы знаете что патчили, другим этого знать не обязательно, тем более официалам.

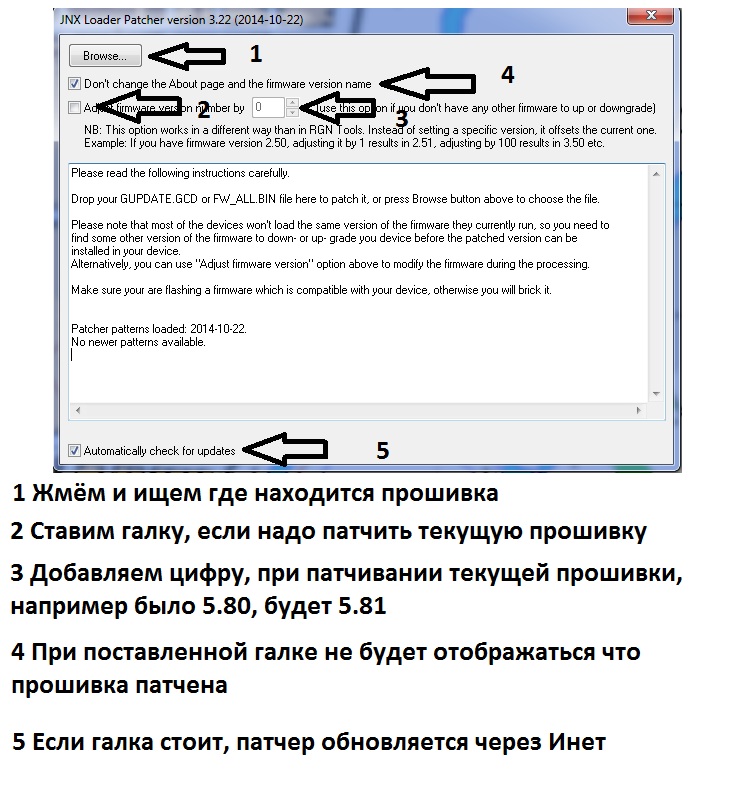

Ну настройки тут



[ayno]

Но слово Patched перед названием версии не появляется. А это обязательно?

Хм, Андрюш... может быть дело в этой галочке?

Но с другой стороны, если ОБА твои прибора, все равно не воспринимают файлы .jnx то это говорит только о том, что прошивка так и не пропатчилась.



[Stalker]

Хм, Андрюш... может быть дело в этой галочке?

Не, Витя, галочки тут ни при чем.
vlasto1, ayno, Спасибо мужики После неоднократных танцев с бубнами и чуть измененными рекомендованными действиями на обоих нафигаторах патченые прошивки встали и показываются в окне "о системе" со словом Patched. Теперь буду осваивать SASPlanet, в смысле как сделать карту-космоснимок необходимого района чтобы она еще и навигаторе работала. Надеюсь, там попроще будет



[Stalker]

Все, разобрался в SASPlanet чутка. Космосники заработали в нафигаторе.

Вопрос. Покурив тему не нашел или возможно пропустил информацию как отредактировать (осветлить, изменить контраст, цвет) формат jnx к примеру в ФотоШопе или другой программе?



[vlasto1]

Чисто jnx ни как. Всё это надо проделывать до того, то есть, шопить и расцвечивать до конвертации в jnx, пока всё находится в tif, jpg или png.
Можно помучиться и в Сас Планет, порасцвечивать. На вопрос как, даю ссылку https://cloud.mail.ru/public/5e2f98ba91b5/%D1%81%D0%B0%D1%811.doc вот так. Для меня это муторно, поэтому не пользую. Не забываем вернуть настройки на место после закачки нужного.
А в качестве совета, качайте по координатам, по номенклатуре 2 километровок или 1 километровок, сшивайте в tif с привязкой map, идите в Шоп, вытворяйте что хотите. После обработки перегоняйте в jnx.



[Stalker]

vlasto1, спасибо, буду думать как. Потому как все что до фразы "идите в Шоп" пока темный лес. В ФотоШопе я действительно могу натворить не мало

--- Добор поста---

Можно помучиться и в Сас Планет, порасцвечивать.

Так там все просто оказалось и пока достаточно. Во всяком случае для моих задач и участков. Спасибо



[vasek]

Покурив тему не нашел или возможно пропустил информацию как отредактировать (осветлить, изменить контраст, цвет) формат jnx к примеру

В САСПланете, начиная с версии 140505, поддерживается фишка программной корректировки цвета. То есть, на выходе будет снимок той цветности и контрасности, какую установили в программе. Во всяком случае так заявлено. Параметры- Настройки- Внешний вид... Ну и конечно в ФШопе не стоит менять попиксельный размер карты которая уже привязана но это наверно и без меня все знают.



[Stalker]

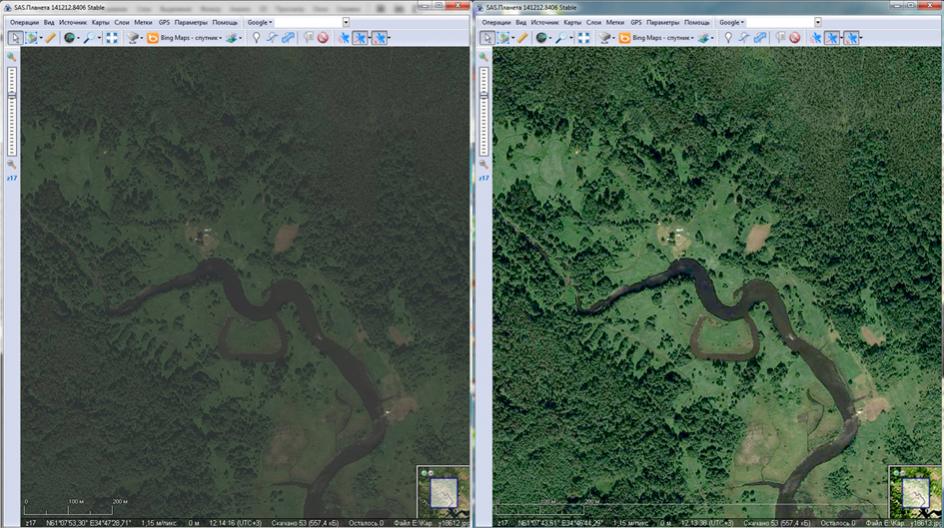

vasek, спасибо Володя выше уже подсказал как можно поиграться с настройками в SAS. В итоге вот что может получиться. Картинка слева настройки по умолчанию, справа после индивидуальной настройки. Разница очень большая когда смотришь на карту маленького дисплея нафигатора.



[zsm59]

Добрый всем день! Есть навигатор Garmin 62s. Ищу пропатченую прошивку на него, но есть только на 62, 62sc, 62stc. В 62 по моему нет альтиметра и компаса (непомню), а в 62sc и stc есть фотокамера, По моему ни та ни другая прошивки мне не подходят. Или я не прав. Посоветуйте какую поставить.



[kkk2005]

Или я не прав.

Сергей Вы не в ту тему зашли!
С Вашим вопросом надо сюда: http://piterhunt.ru/scripts/forum/showthread.php?t=47534
Как пропачить прошивку: http://piterhunt.ru/scripts/forum/showthread.php?t=47534&p=1146048&viewfull=1#post1146048
Прошивки и патчер здесь: http://whiter.brinkster.net/Versions.shtml



[Slowesno]

vasek, спасибо Володя выше уже подсказал как можно поиграться с настройками в SAS. В итоге вот что может получиться. Картинка слева настройки по умолчанию, справа после индивидуальной настройки. Разница очень большая когда смотришь на карту маленького дисплея нафигатора.

Действительно спутниковые снимки можно и нужно редактировать.
Но встроенные средства SAS.Планета подходят только для небольшого участка местности снятого одним и тем же спутником в одно и тоже время.
Например снимок на интересующий меня участок местности, состоит их 4 (!) разных снимков

Попытка их одновременно обработки средствами SAS.Планета не даст хорошего результата.
Тут работа для полноценного графического редактора, например Фотошопа.



[Slowesno]

Для корректировки спутниковых снимков аппарата GeoEye (например Bing Maps), хороший результат дает коррекция контраста средствами Фотошопа: Image -> Adjustments -> Levels-> Options -> Enhance Per Channel Constrast

Вот здесь немного информации
http://stkorn.livejournal.com/319930.html

Коррекция контраста применима для спутниковых снимков, но для работы с растровыми изображениями лучше использовать "цветозамену". По этому вопросу я в свое время создавал тему на зеленом форуме, там много хороших мыслей.



[Stalker]

Slowesno, Несмотря на то, что навигаторами Garmin пользуюсь много лет только не так давно решил освоить растровые карты.

Например снимок на интересующий меня участок местности, состоит их 4 (!) разных снимков

К примеру, можно экспортировать из SAS четыре карты (разделив их по времени съемки) каждой из которых сделать индивидуальные настройки по цвету. Но возможности встроенного редактора SAS очень куцы по сравнению с возможностями PhotoShop. Хотя и там все равно придется селектировать области и работать с ними отдельно. Собственно вопрос. А как запихнуть получаемый на выходе из SAS файл в формате jnx в PhotoShop и потом конвертануть его обратно без каких-либо глюков и последствий?

--- Добор поста---

Вот здесь немного информации
http://stkorn.livejournal.com/319930.html

Полезная ссылка для тех, кто осваивает PhotoShop. Есть только одно замечание.

хороший результат дает коррекция контраста средствами Фотошопа: Image -> Adjustments -> Levels-> Options -> Enhance Per Channel Constrast

Перед тем как выполнить эту операцию или перед тем как осветлять изображение конвертаните файл из RGB в Lab. В этом формате сложнее убить информацию в светлых областях. Во всяком случае в последствии проще их насытить цветом если береборщили. Только потом не забыть обратно перевести в RGB.



[SergNet]

А как запихнуть получаемый на выходе из SAS файл в формате jnx в PhotoShop и потом конвертануть его обратно без каких-либо глюков и последствий?

??????
Естественно надо работать с форматом без потерь и естественно не сжатым. Что мешает вывести из SasPl в BMP?
По поводу как обрабатывать.
Космоснимок не портрет и не пейзаж. Не фотка в общем.
Работа начинается с выбора цели. Что для нас главное на снимке, вот главный вопрос. Может тропинки, а может разделение хвойных деревьев от не хвойных, а может цвет болота.
Какой может быть автомат, если снимки разные и цели разные?
Может для выделения тропинок надо все крыши соседнего дачного поселка в белое пятно превратить. Если надо, значит надо. На кой нам эти крыши? Мы картину на стену делаем. или решаем утилитарную навигационную задачу?
Снимки в RGB, в поканальных гистограммах есть вся нужная инфа. Потыкали в непонятные места пипеткой, и в Curves сжимаем/разжимаем нужные участки ДД поканально.
По моему это правильно, потому что такая правка делает свое дело можно сказать впрямую.



[Stalker]

Естественно надо работать с форматом без потерь и естественно не сжатым.

Я не про визуальные потери. Тут понятно что каждый под себя настроит картинку. Я имел ввиду как сохранить в нем информацию о геопривязке

Что мешает вывести из SasPl в BMP?

Ничего не мешает. Только как его обратно конвертануть в jnx из PhotoShop без потери геопривязки. Возможно я что-то не понимаю, так как не давно осваиваю растровые карты для Garmin, но вроде только этот формат работает корректно к примеру для навигаторов 62s или 550t.
