Лебёдку перекосило. Подскажите варианты ремонта.

[Ветер]

После офроада перекосило лебёдку.
Фотки сделаю позднее.

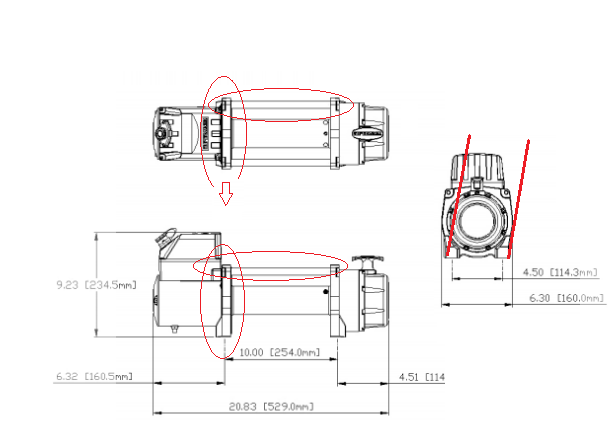

Пока схему нарисую.
Вообщем - вырвало один из верхних стержней.
И одну боковину-проушину погнуло в сторону губ лебёдки.

Наверное кто сталкивался с таким?
Отремонтировать можно? Как? Похоже надо как то усиливать, чтобы не вырвало нафиг. Но как, не представляю.
Проблема осложняется что лебёдка стоит в штатном месте, за штатным бампером. То есть усиливать нужно штатные крепежи.

Или может кто форумы специализированные знает подскажет, где можно спросить.



[Ветер]

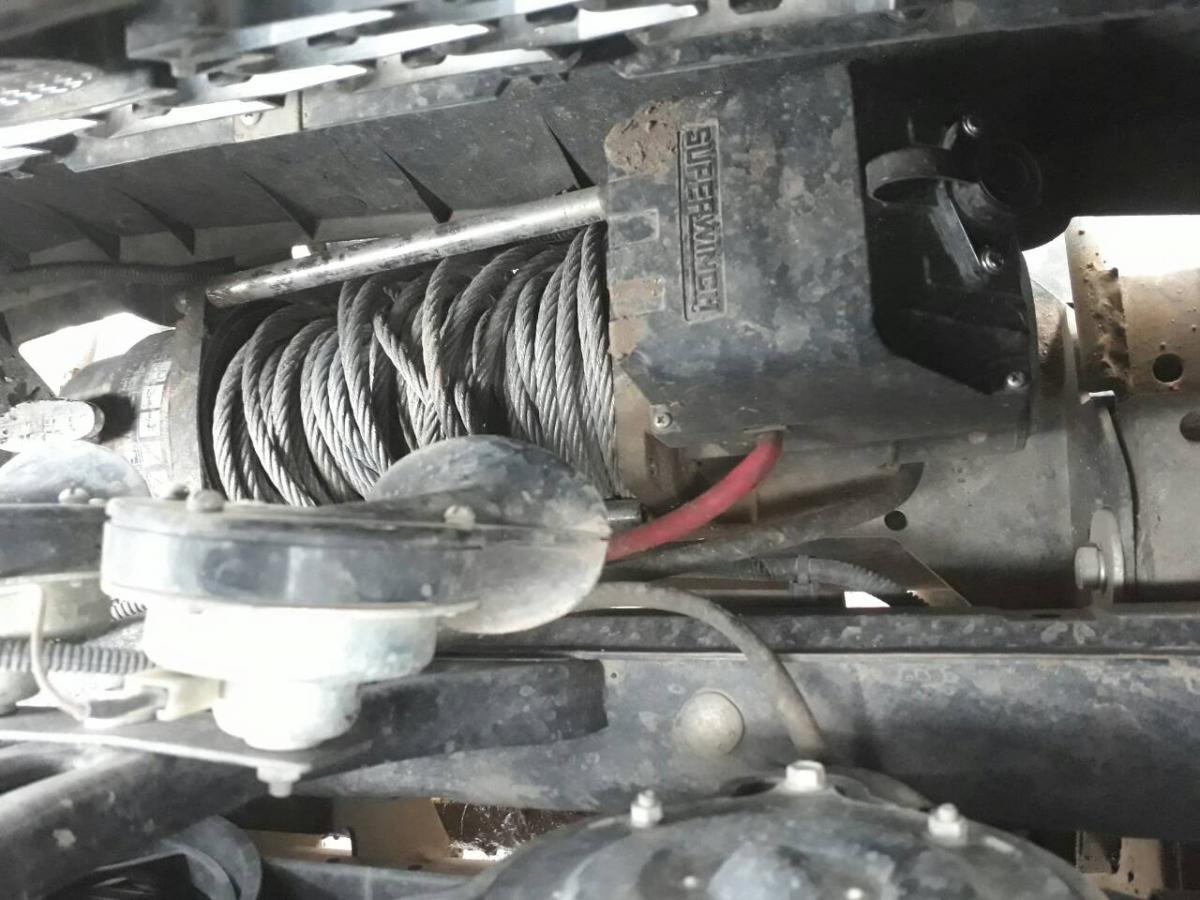

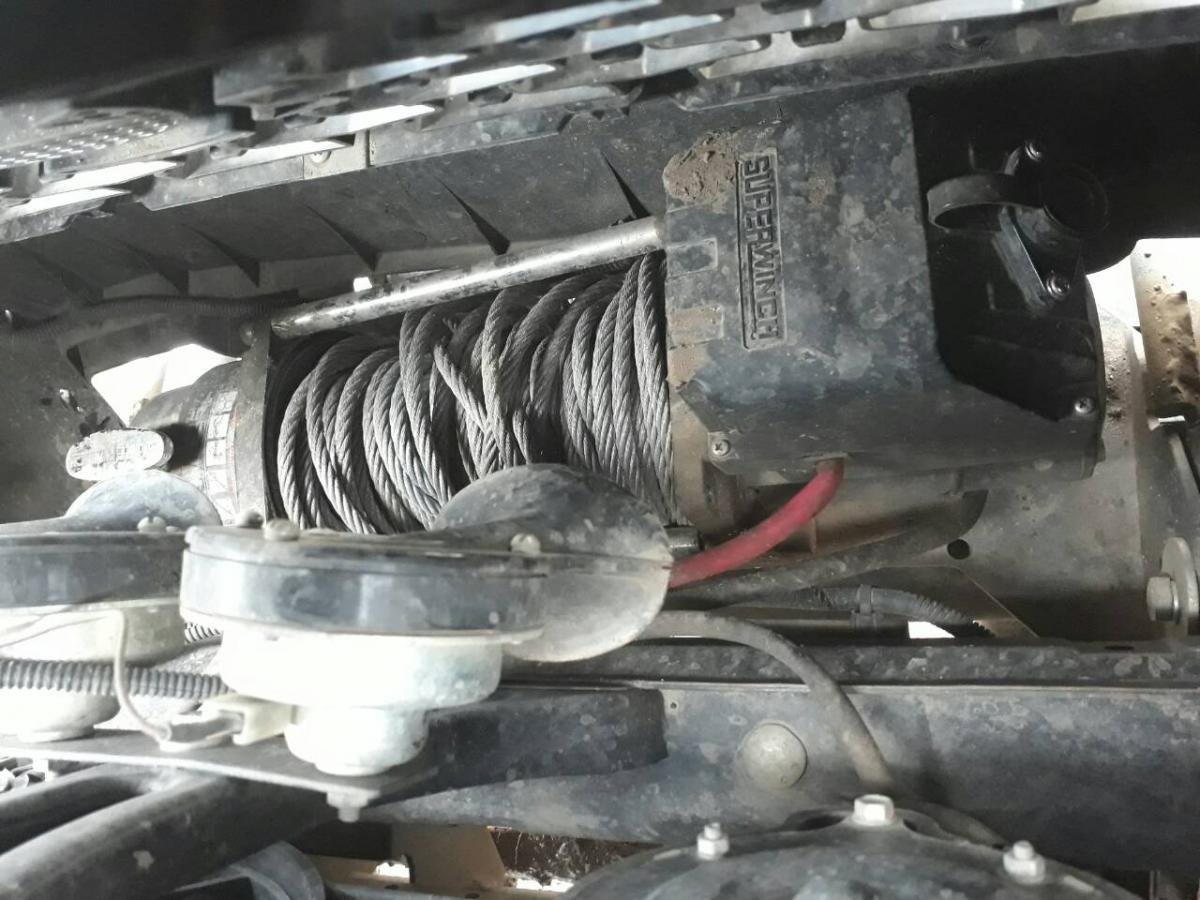

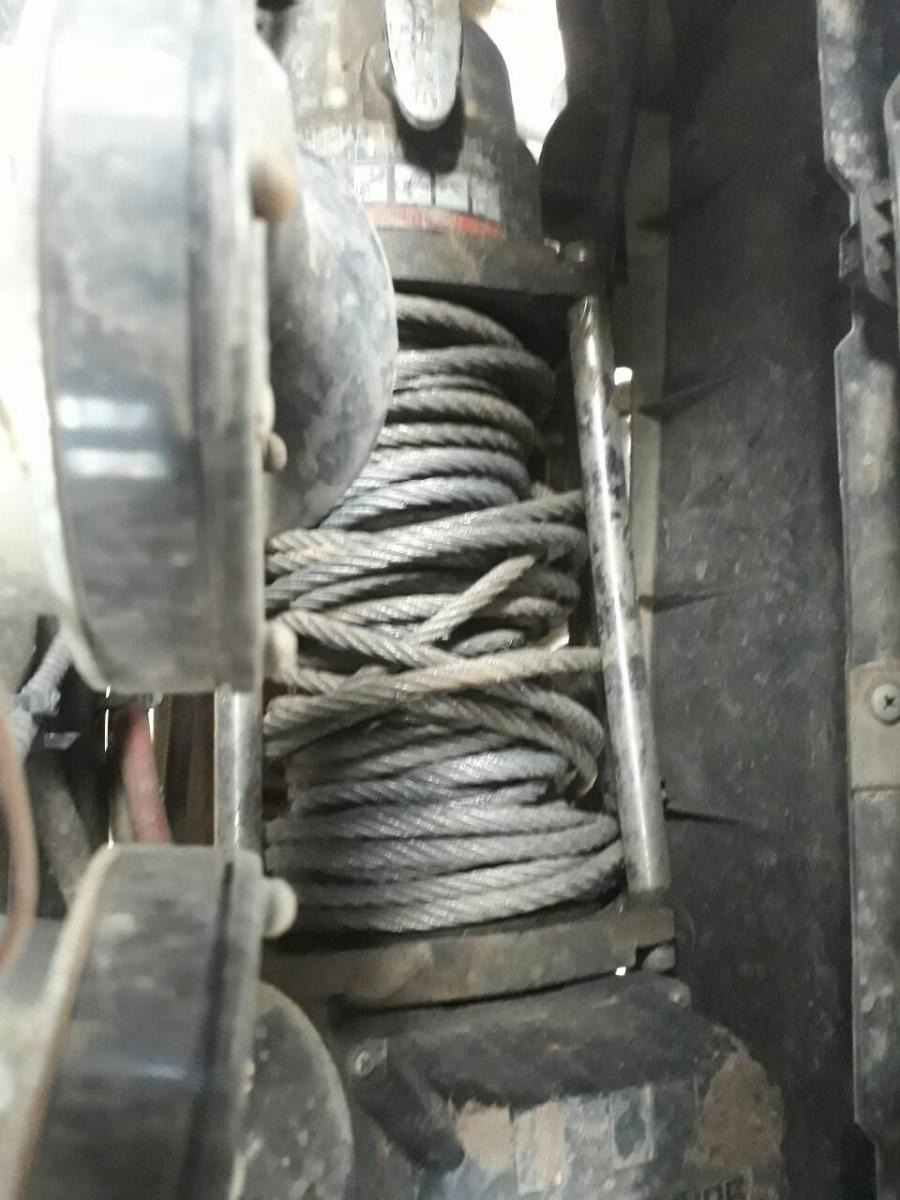

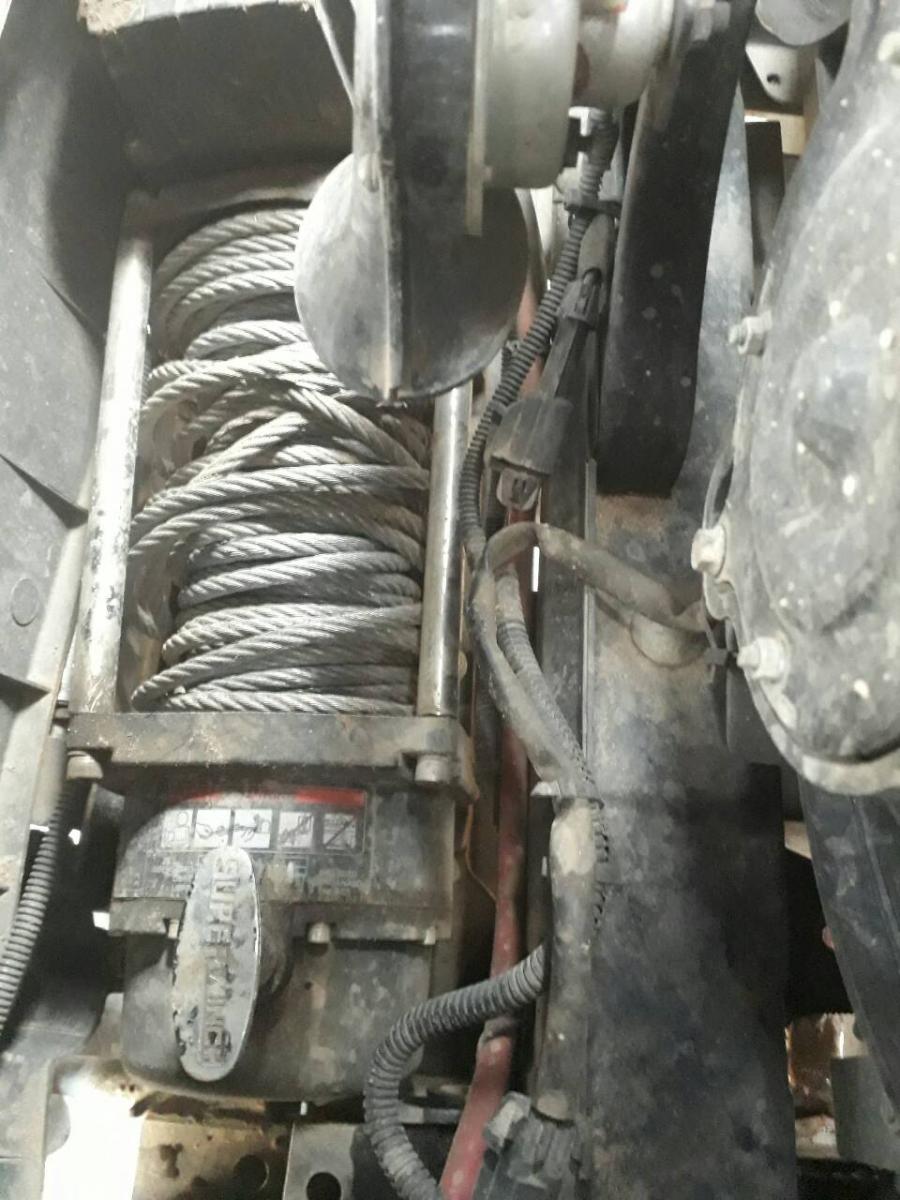

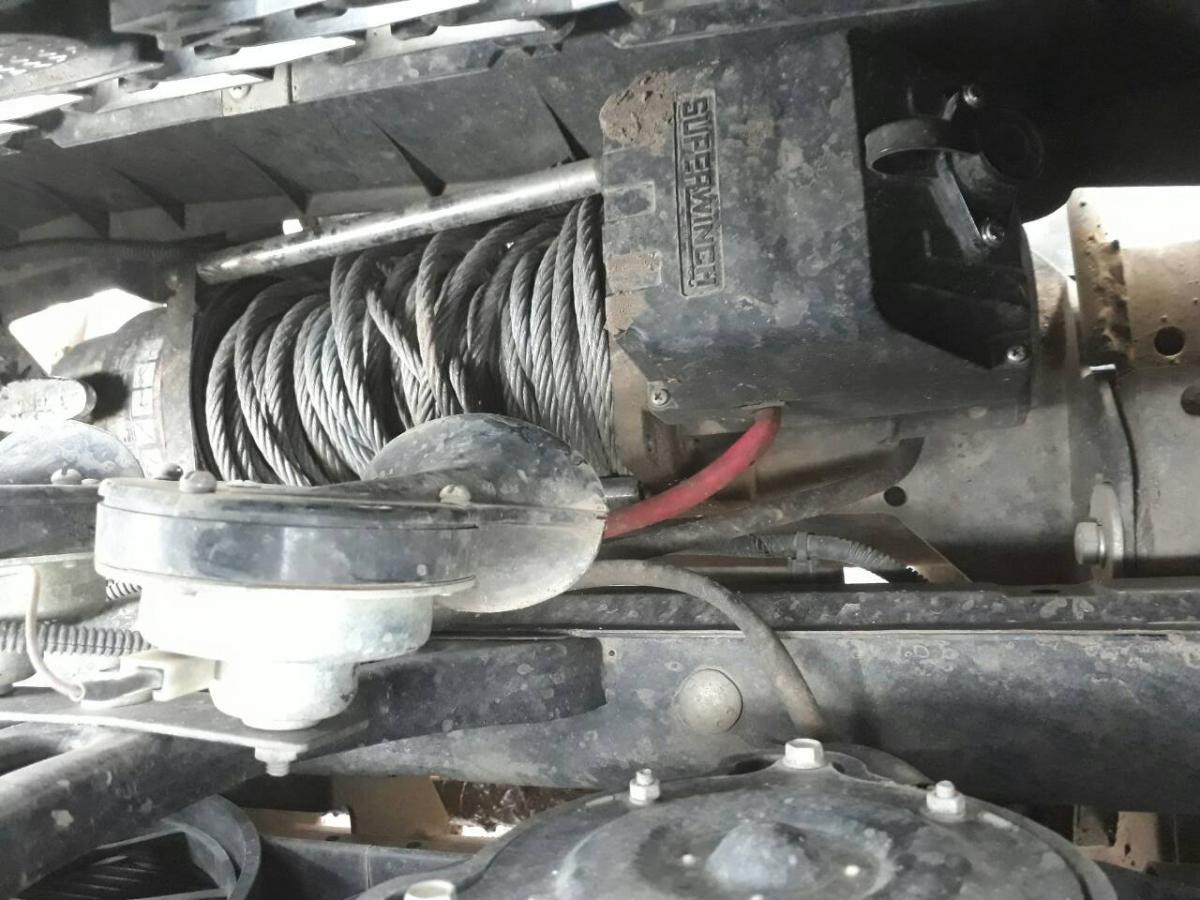

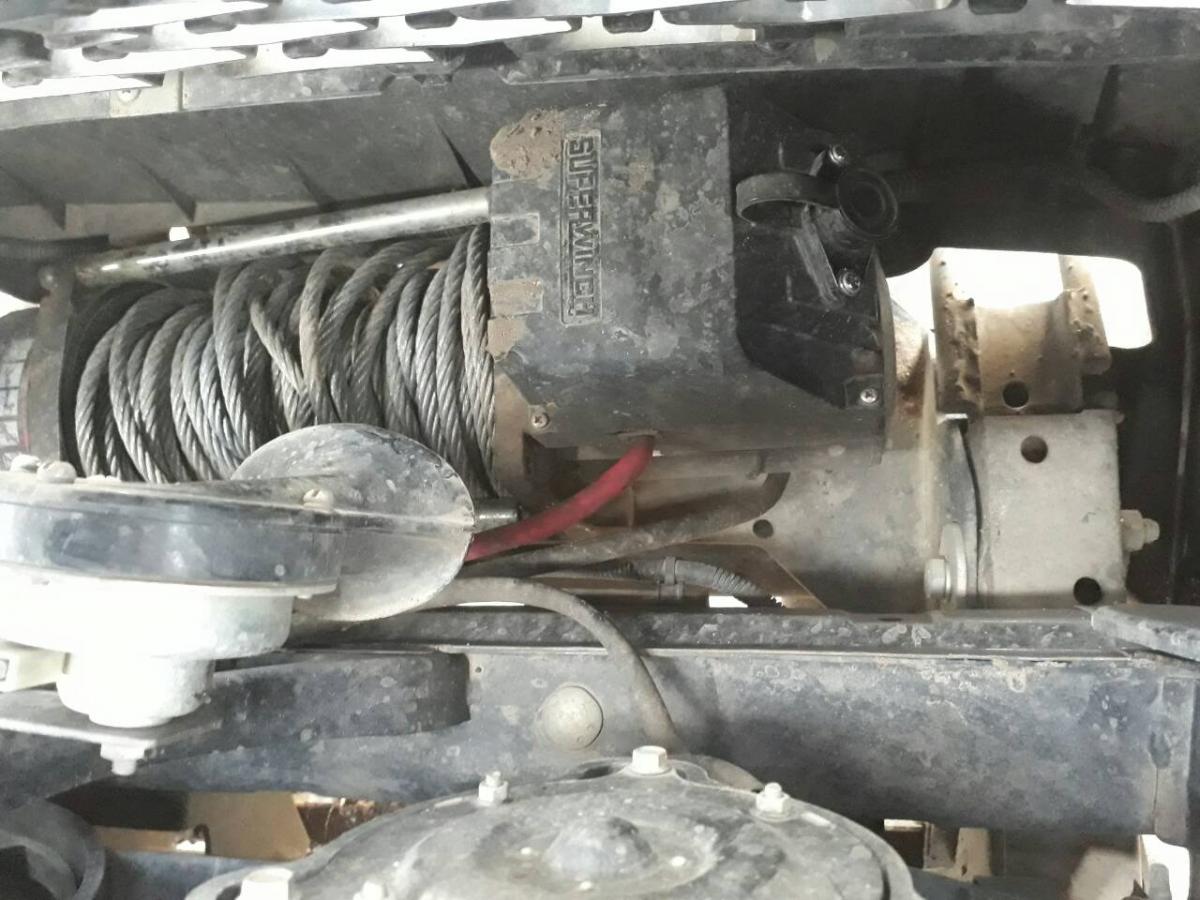

Дополню фотками
В принципе всё видно.
На схеме выше я не тот стержень отметил красным.
Вырвало ближний.



[pna]

Ветер, снимать по любому нужно.
Разбирать, там видно будет, какие детали менять, какие чинить.

А как так получилось?
Сама лебедка собственным усилием так сломать себя не смогла.
Вероятно дергали автомобилем.
Для этого предусмотрены стандартные крепления их и надо использовать.

Лебедку стоит лишь отремонтировать и не усиливать,
а использовать только по назначению.



[Ветер]

А как так получилось?

а вот хз как оно произошло. ночью пробивались в одну машину на ток. ходок из меня сейчас не очень, поэтому думал что лучше 500 метров проехать, чем ковылять. в итоге полночи в болоте мудохались, реально лучше бы на час раньше встал.

изначально я думал что крепёж лебёдки говно и не выдержал.

сейчас думаю, не могло ли погнуть, когда например попытался сдать назад при натянутой лебёдке.
но наврядли. машина и так на пузе, сцепления колёс никакого.

пс. хотя, хотя, давненько, вытаскивал газель гружённую из кювета, вот там, тащил и лебёдкой, и машиной ещё газовал, иначе стаскивало, могли и рывки быть но не очень сильные, хотя сейчас уж и не вспомнишь точно, да и на адреналине всё по разному воспринимается. но после того случая всё на месте было. и лебедился я потом ещё разок, всё норм было, правда не жёстко засел тогда. вылезло именно после этой ночной поездки. хотя конечно газель могла надорвать.

ппс. ещё в бок лебедится приходилось, в принципе могло вывернуть наверное, хотя губы вроде выдержали.


--- Добор поста---

снимать по любому нужно.

это понятно. думал может кто сталкивался с таким. чтобы понять куда думать.



[Евгений13]

На фото вижу оборванную шпильку.



[Ветер]

На фото вижу оборванную шпильку.

видел. предположил что её вырвало после деформации "опоры" вала. Длины шпильки не хватило после того как пошла деформация. имхо.



[Евгений13]

Теска, снимайте разбирайте, может и отделаетесь заменой шпильки!



[pomeha78]

Ветер, Как уже сказали - снимать.
1. имхо - слабая площадка, начало гнуть, а там и всё остальное.
2. отломанная дистанционная шлилька - ерунда. либо эту отремонтировать, либо банальная резьбовая шпилька+ трубочка подходящего диаметра решит данную проблему. Основная функция этих растяжек держать "базу".
3. снятую лебёдку полностью разобрать и хорошенько от дефектовать, обратив особое внимание на шестерни редуктора(из-за нарушения соосности могло пожрать шестерни планетарного редуктора) и прямизну осей.



[Ветер]

1. имхо - слабая площадка, начало гнуть, а там и всё остальное.

а вот это вариант!
самым первым делом подумал на неё, потом чёт отмёл эту мысль.



[xytaxis]

я конечно понимаю, что это маловероятно, но все же таки...
очень похоже на тот случай когда трос наматывается не в ту сторону, или ролики или клюз установлены выше\ниже уровня выхода троса



[PerSTKov]

так обычно происходит когда тросом выворачивает при намотке. Разобрать, пластину проверить и заварить аргоном собрать и больше не горячиться.



[Ветер]

так обычно происходит когда тросом выворачивает при намотке.

не совсем понял что это означает. можете объяснить?



[PerSTKov]

можете объяснить?

Трос ложится не равномерно на барабан а несколько витков на одно место, потом "диаметр намотки" становится больше посадочного свободного места, и направляющие вырывает.



[Alex78Hunt]

Это, кстати, типичный «косяк» неподготовленного юзера. Бывает, и теоретически не деформируемые силовые бампера в узел завязывают))С лебёдкой надо уметь работать.



[pomeha78]

потом "диаметр намотки" становится больше посадочного свободного места, и направляющие вырывает.

тогда видно, что направляющие "распирало", причём следы видно на всех штангах.
Тут....сомневаюсь. Но конкретно можно сказав только подержав в руках.



[xytaxis]

я тоже убитых лебедок не мало видел когда идет неравномерная намотка, из того что я видел - сначала все таки эти самые штанги выгибает, а потом уже все остальное коробит. тут если я фото хорошо разглядел - штанги вполне ровные.
тут, если я правильно понял топикстартера, общий перекос лебедки в сторону роликов, потому и написал о возможной намотке троса не в ту сторону (может по запаре произошло, может изначально не так намотали, или подключили неправильно.

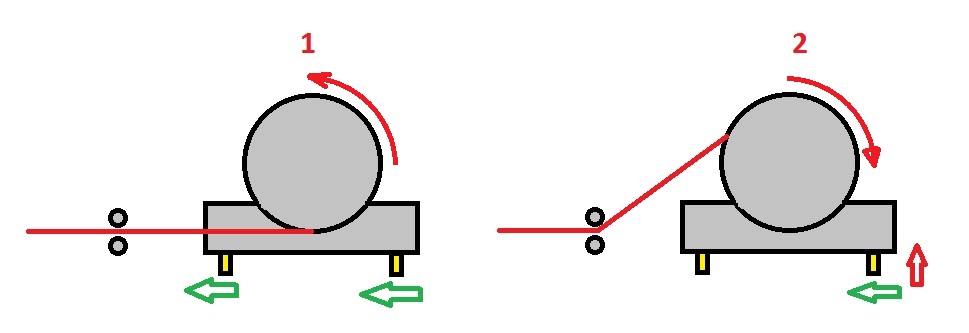

собсбно, вот краткая картинка, вариант 1 - как надо, вариант 2 - как не надо. в первом случае лебедку будет пытатся сместить только в горизонатльной плоскости, во втором еще и в вертикальной, думаю схема понятна.



[Ветер]

Трос ложится не равномерно на барабан а несколько витков на одно место, потом "диаметр намотки" становится больше посадочного свободного места, и направляющие вырывает.

в этом случае бы сорвало только шпильку-успокоитель троса.
хотя теоретически, если бы ну очень перемотал в одном месте, скорее всего трос бы просто зажало между валом и площадкой.

Это, кстати, типичный «косяк» неподготовленного юзера. Бывает, и теоретически не деформируемые силовые бампера в узел завязывают))С лебёдкой надо уметь работать.

С недавних пор, заметил, что форумчане, которые делят участников бесед на новичков и опытных, как правило, сами ничего толкового сказать и посоветовать не могут.

собсбно, вот краткая картинка, вариант 1 - как надо, вариант 2 - как не надо. в первом случае лебедку будет пытатся сместить только в горизонатльной плоскости, во втором еще и в вертикальной, думаю схема понятна.

Кирилл за картинку спасибо! Понял о чём речь.
Думаю что такое невозможно, у меня у лебёдки и смотка и намотка с разных подписанных кнопок - намотка, смотка.
Трос на валу НЕ закреплён. Поэтому при излишней смотке просто слетает с вала. Да, такое в запале бывало, но из-за подписанных кнопок, не думаю что перемотал трос.
Но тем не менее, в обед постараюсь дойти до машины, посмотреть.


по теме,
под машину залазил несколько дней назад, но решил подождать и не писал.
вообщем Сергей "Помеха78" прав. высказываю ему уважение.
без лишней напыщенности и громких слов о подготовленности участников беседы, по паре кривых фотографий поставил верный диагноз.
пошла деформация кронштейна-площадки.
из-за чего, пока не знаю. либо площадка изначально предназначена под более слабую лебёдку, либо - косяк установки.

допустимо ли что лебёдку ставят не по центру площадки? а со смещением к одному из краёв? это ведь создаёт рычаг, который и может придать усилие сверх допустимого?

PS
всем кто высказывал предположения и делился опытом - тоже отдельное спасибо!

PPS
теперь надо снимать бампер, лебёдку с площадкой.
площадку наверное буду менять на что то посерьёзнее.
лебёдку по совету Сергея буду разбирать-дефектовать и осматривать шестерни.



[xytaxis]

по поводу установки лебедки - давайте не будем путать теплое с мягким. сама лебедка может быть не симметрична (редуктор больше мотора например, или наоборот), и будет казаться что она установлена в сторону, тут главное чтобы ее крепления стояли как положено, то есть были симметрично справа-слева, относительно оси автомобиля. во вторых рычаг тут если и образуется, то в промежутке от лебедки до роликов ролики то у вас во центру стоят, наверное? так что рычаг там не так и велик.

и кстати я вопрос повторю, ролики по высоте правильно установлены? щель между роликами совпадает с плоскостью выхода троса? если стоят выше, то собсно эффект будет тот же самый что и на картинке мною выложенной выше, вариант 2, вне зависисмости от того, в какую сторону трос наматывается, просто вертикально будет отрывать или переденюю или заднюю часть лебедки



[Ветер]

тут главное чтобы ее крепления стояли как положено, то есть были симметрично справа-слева

будет время, залезу с линейкой и фотиком. я как раз писал о том что крепления стоят не по центру, а со смещением, но может из-за редуктора так показалось, реально лучше линейкой померить крепления до рамы.

так что рычаг там не так и велик.

4.300кг умножаем даже на небольшой рычаг и получаем усилие под 5 тонн. хотя один фиг площадка должна быть с избытком. если только изначально площадка была слабая, не рассчитанная под эту лебёдку.

и кстати я вопрос повторю, ролики по высоте правильно установлены? щель между роликами совпадает с плоскостью выхода троса?

вот это не очень удобно смотреть. и опять же, сильно зависит от намотки на вал, первый и четвёртый виток намотки троса будут различаться по высоте.



[pomeha78]

площадку наверное буду менять на что то посерьёзнее.

Снимай площадку и посмотри как выглядит...поверти в руках...подумай.
У нас обычно для площадки лебёдки использовали подходящего размера швеллер(от ш15 и больше). Хоть и тяжёлый получается, но за то монументальный и на всякого рода изгибы-кручения держит лучше заводских штамповок. Главное, чтоб крепления были хорошо проварены.


--- Добор поста---

вот на вскидку несколько ссылочек
https://www.drive2.com/l/460161010460837357/
https://www.drive2.ru/b/1416298/
з.ы. только в яб сильно обрезать полки как в первой ссылке не стал - всё таки это большая жоскость на кручение и изгиб.
а во второй ссылке слишком большие окна нарезали.....тут нужно подходить взвешенно. Без окон это грязезборник, но с такими большими - сильно ослабляеш. Яб просто сделал несколько отверстий диаметров 15-20 мм для слива жидкой каки.
з.з.ы. может можно попробовать и малой кровью обойтись. штатную площадку рехтануть и усилить снизу прикладыванием/привариванием швеллера.
