Дробовое оружие



Для стрельбы из гладкоствольного оружия служит по преимуществу дробь (или картечь). При отсутствии специального нарезного оружия можно успешно стрелять из охотничьей гладкостволки в пределах 30—40 м круглой пулей, из стволов цилиндрической сверловки и специальными пулями из стволов с чоками. Дробовой снаряд под влиянием сопротивления воздуха быстро теряет скорость и действителен лишь на несколько десятков метров; в этом его недостаток. Зато он одновременно покрывает относительно большую площадь. Это чрезвычайно удобно для стрельбы по быстро движущимся целям, при охоте на птиц, мелких и средних животных, лис, зайцев и прочих, до волка и козы включительно.

Охотничьи дробовые ружья можно разделить на две основные группы, резко различные между собой по способу заряжания: дульнозарядные, или шомпольные, и казнозарядные (рис. 1).

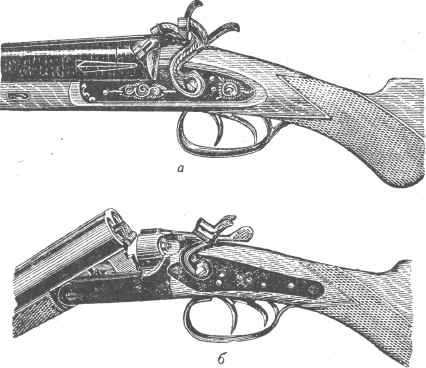

Рис. 1. Охотничьи дробовые ружья: а—шомпольное, б—казнозарядное



Охотничье казнозарядное ружье начало распространяться сравнительно недавно — в последней четверти прошлого столетия. Оно пришло на смену шомпольному пистонному. Еще и сейчас пистонное шомпольное ружье имеет довольно значительное распространение, особенно в удаленных от центра районах нашего Союза.

Пистонная шомпольная гладкостволка обладает некоторыми важными достоинствами: она проста по своему устройству, очень прочна и легка. Шомпольная гладкостволка экономичнее в зксплоатации, чем казнозарядная; кроме того, она весьма нетребовательна в отношении припасов.

Неудобство шомпольных ружей заключается в медленности заояжания которое очень трудно производить иначе как стоя. Перемена снаряда на другой, разряжание, осмотр канала ствола и чистка в шомпольных ружьях также затруднительны. Но процесс заряжания шомпольного ружья значительно ускоряется, если применять специальные жестянки-патроны с готовыми, заранее отмеренными зарядами.

Казнозарядные ружья центрального боя заряжаются унитарным патроном, быстро вкладываемым в ствол с «казенной» (ближайшей к прикладу) части. Их конструктивные преимущества совершенно очевидны. Центральное казнозарядное ружье в обращении значительно безопаснее шомпольного; оно скорострельно, всегда готово к выстрелу, быстро заряжается и перезаряжается. Поэтому центральные казнозарядные ружья в последнее время, даже в отдаленных местностях нашего Союза, все более и более вытесняют шомпольные ружья.

Настоящий краткий обзор будет касаться по преимуществу центральных охотничьих ружей.

Последние бывают одноствольные (однозарядные и магазинные) и двуствольные (в виде исключения многоствольные); те и другие имеют свои положительные и отрицательные качества.

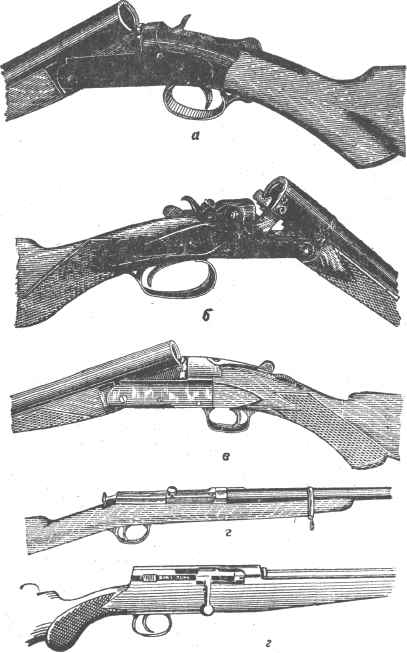

Рис. 2. Типы центральных однозарядных одностволок: а—курковое однозарядное ружье с откидным стволом; б—то же, другой тип; в—то же, но бескурковое: г—охотничьи ружья со скользящим затвором, переделанные из боевых образцов





Этот недостаток устранен в многозарядных одноствольных охотничьих ружьях, так называемых «магазинках» (рис. 3).

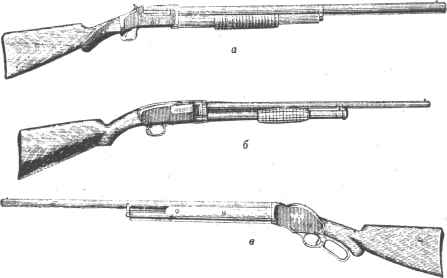

Рис. 3. Магазинные (многозарядные) дробовые ружья системы Винчестера: а—курковая модель; б—бескурковая; в—уточннца



Пользуясь магазинкой, легко быстро повторять выстрелы, что. в целом ряде случаев бывает совершенно необходимо. Охота на перелете, по выводкам, почти всякая охота за водоплавающей дичью делает хорошую магазинку особенно привлекательной. Поэтому мы остановимся на магазинках несколько подробнее.

Одноствольные магазинки бывают неавтоматические и самозарядные. Те и другие допускают быстрое перезаряжание ружья, так как не нужно доставать и вкладывать каждый отдельный патрон. Открывание затвора, взведение ударника, выбрасывание стреляной гильзы, введение в ствол нового патрона и закрывание затвора производится в магазинках очень быстро самим механизмом ружья.

Он работает у неавтоматических образцов за счет силы стрелка; для этого обыкновенно служит рычаг, управляемый или посредством подвижного цевья (левой рукой), или посредством удлиненной спусковой скобы (правой рукой) (рис. 3).

В самозарядных магазинных ружьях (рис. 4) механизм работает за счет энергии пороховых газов и для перезаряжания не требует от стрелка никакого усилия.

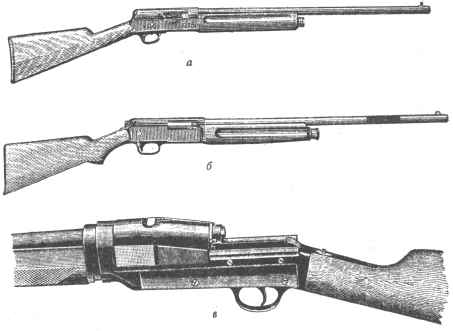

Рис. 4. Самозарядные охотничьи дробовые ружья системы: о—Браунинга; б— Винчестера; в—Шегрен



Пользуясь самозарядным ружьем, можно очень быстро произвести несколько выстрелов — один за другим. Перед обыкновенной магазинкой самозарядная имеет также и то преимущество, что у нее стук от перезаряжания сливается со звуком выстрела и, таким образом, не пугает лишний раз уже насторожившееся и, может быть, готовое немедленно скрыться животное.

При всех положительных качествах как обычная, так и самозарядная магазинки имеют, конечно, и свои существенные недостатки. Они довольно сложны по устройству, а потому чаще, чем другие образцы оружия, подвергаются поломкам и чувствительнее к загрязнению механизма. Самозарядные ружья, кроме того, еще очень чувствительны к качеству патронов (к сорту гильз).

Кратко укажем некоторые образцы одноствольных ружей, находящихся в обращении среди наших охотников.

Одноствольную курковую централку типа Ивер Джонсон работы Ижевского оружейного завода приходится встречать чаще других (рис. 2, а) .Это хорошее, дешевое, простое по устройству ружье (модель «Иж. 5»), с коленчатой колодкой и качающимся стволом, почти аналогично по системе общепринятым охотничьим двустволкам, просто разбирается и собирается и удобно для перевозки.

Весьма часто встречающимся у нас типом охотничьей одностволки являются дешевые, очень прочные, но не всегда удобные

ружья переделочных систем. Они бывают однозарядные и магазинные (на 2—3 патрона). Наиболее широко известные представители этого типа ружья: Бердана, Фролова, Мосина и Геха. Первое из них (однозарядное) переделано из военной винтовки обр. 1871 г.; оно дешево, очень просто по своему устройству и имеет надежный предохранитель (рис. 2, г). Фроловка (магазинка на 3 патрона) имеет затвор винтовки обр. 1891 г.; она еще прочнее бердановского, но предохранительный взвод неудобен для охоты. Ружья Геха (импортная магазинка на 2 патрона), переделанные из германской боевой винтовки системы Маузер, обр. 1898 г., одно время были у нас в ходу и сейчас еще кое-где сохранились. Конструктивно они близки к двум предыдущим образцам, аккуратно сделаны, но случаи утыкания или выбрасывания очередного патрона при перезаряжании для них довольно обычное явление.

Из неавтоматических многозарядных одностволок, имеющих у нас некоторое распространение, известны три модели Винчестера (рис. 3). Это очень прочные (особенно при крупных калибрах) рабочие ружья с массивным стволом, приспособленные для стрельбы усиленными зарядами. Имея весьма толстостенный ствол, правильно высверленный и не испорченный пайкой, магазинка Винчестера, как правило, дает очень хороший, стабильный бой и весьма удобна для некоторых специальных охот (облавы, осенняя стрельба водоплавающей дичи в стаях с лодки и пр.). Но они по большей части тяжелы и громоздки (за исключением ружей 20-го калибра) и, конечно, не позволяют так быстро и верно выстрелить подряд два заряда, как двустволка, хотя бы даже и шомпольная.

Самозарядные одноствольные магазинки, обладая целым рядом преимуществ перед неавтоматическими, распространены у нас больше последних. В обращении у охотников, а также на полках комиссионных магазинов приходится встречать три типа этих ружей: 1) Браунинг, 2) Винчестер и 3) Шегрен (рис. 4),

Лучшим из этих дробометов является ружье Браунинга. Испытанное в течение десятков лет на охоте и на стенде опытными стрелками, оно доказало свою выносливость, практичность и хороший бой. Ствол магазинки подвижной; затвор в момент выстрела скреплен неподвижно со стволом и при выстреле под действием отдачи скользит вместе с последним назад. Затвор удерживается в крайнем заднем положении специальным приспособлением, ствол же посредством возвратной пружины возвращается в первоначальное положение; стреляная гильза выбрасывается через боковое окно. Ударный механизм ружья смонтирован на спусковой скобе. Механизм ружья относительно прост: имеет небольшое количество по преимуществу крупных и прочных частей. Возвратная пружина и пружина затвора спиральные, работающие на сжатие, а потому способные исправно выполнять свои функции даже при поломке. Ствол ружья быстро и легко заменяется, что позволяет к одному ружью иметь несколько стволов разной длины и различной сверловки.

Самозарядка Винчестера близка по конструкции к ружью Браунинга; внешне ружья также очень похожи. Тем не менее эта более поздняя модель во многом уступает последнему. Быстрая перестановка стволов, чистка оружия с казенной части, замена в заряженном ружье одних патронов другими весьма затруднительны. Часто бывают случаи раскола ложи при большой стрельбе (слишком слабая возвратная пружина). Вообще недостатки автоматического ружья по сравнению с обычной двустволкой в дробовике Винчестера несравненно более ярко выражены, чем Браунинга.

Шведский дробомет системы Шегрен, механизм которого построен на весьма своеобразном принципе, основанном на инерции тяжелого (до 0,6 кг) затвора, широкого распространения не получил и более не выделывается.

Несмотря на большие достижения ружейной техники настоящего столетия, несмотря на появление совершенных систем магазинного одноствольного ружья, казнозарядная двустволка центрального огня до сих пор является наиболее распространенным образцом охотничьего дробового оружия. Она достаточно быстро заряжается и перезаряжается и позволяет иметь одновременно наготове для выстрела патроны с разными нумерами дроби, дает возможность стрелку, в зависимости от обстоятельств, пользоваться стволами разной сверловки; наконец, при поломке одного из замков или курков не оставляет охотника совсем безоружным.

Поскольку казнозарядная двустволка является пока наиболее распространенным среди наших охотников оружием, ее описанию здесь будет уделено наибольшее внимание.

Казнозарядное охотничье двуствольное ружье состоит из: 1) стволов, 2) ложи, 3) замков, 4) колодки и затвора, 5) цевья и 6) прибора

Стволы

Стволы — самая важная часть ружья. От их материала, правильности сверловки и тщательности обработки зависит долговечность оружия, безопасность стрелка и качество боя. Лучшим материалом для стволов является хорошая сталь.

В СССР выделывают первоклассную сталь: она прочна, упруга и вязка. Высокосортную качественную ствольную сталь получают путем прибавления к железу никеля, хрома, марганца, ванадия, вольфрама и молибдена. Прибавлением большого количества никеля и хрома удалось получить так называемую нержавеющую сталь, которая зачастую, кроме драгоценного для охотника свойства —•• весьма малой способности к окислению,— обладает весьма большой прочностью. Наши охотники обыкновенно очень ценят крупповскую сталь с маркой «три кольца». Это неплохая сталь, но наши отечественные заводы вырабатывают сорта не только не хуже, но даже много лучше крупповской.

Лет 30—40 тому назад, когда производство стали не стояло на том высоком уровне, как сейчас, стволы изготовляли из так называемого Дамаска. Дамаск — это различным образом перекрученная, сваренная и многократно тщательно прокованная смесь железных и стальных полос. Будучи протравлен по поверхности специальными составами, Дамаск дает красивый рисунок, по которому можно судить о том, насколько тщательно материал был обработан (рис. 5). Мелкий однообразный рисунок указывает на высокое качество работы.



Рис. 5. Дамаск разных рисунков



Качество ствольного материала характеризуется его упругостью, крепостью и вязкостью. Чем выше эти данные, тем лучше Ствольный материал.

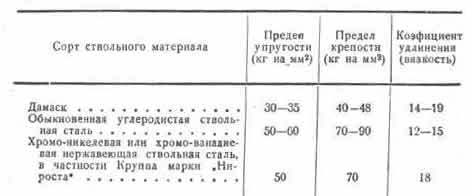

В табл. 1 указаны свойства различных ствольных материалов.

Таблица 1





Дамассковые стволы выделывались по преимуществу в то время, когда бездымный порох не имел широкого распространения среди охотников. Многие из них слишком тонки и не рассчитаны на высокие давления; поэтому, как правило, стрелять из дамассковых стволов бездымным порохом не следует. Не следует также стрелять бездымным порохом и из стальных стволов, не прошедших специальных испытаний, о чем на стволах должны иметься соответствующие клейма или надписи «Нитро» {«Nitro») или другие особые клейма, указанные на рисунке 6.



Рис. 6. Ружейные клейма: Бельгийские а—первое пороховое испытание ствольной трубки; при вторичном испытании спаренных стволов клеймо ставится два раза; в—клейма окончательного испытания готового ружья; в—клеймо об испытании бездымным порогом (буквы Е. С. указывают сорт пороха, которым производилась проба); г—ставится на нарезном оружии Германские: а—первое испытание ствола; 6—второе испытание ствола в собранном ружье; в—ствол цилиндрической сверловки; г—чек-борная сверловка; д—клеймо о пробе бездымным порохом; е—клеймо пробы переделанного ружья Французские: а—первое испытание ствола; б— испытание спаренных стволов; в—клеймо о пробе собранного ружья.; г—клеймо обыкновенной пробы бездымным порохом; д—клеймо о пробе совершенно готового ружья А н гл и й с кие: а—клеймо первой предварительной пробы ствола в Лондоне; 6— клейма окончательной пробы стволов в Лондоне; в—клеймо о пробе законченного ружья в Лондоне; г—клеймо законченного ружья в Бирмингаме; д—клеймо предварительной пробы ствола в Бирмингаме; ж—клеймо окончательной пробы ствола в Бирмингаме; ж—клеймо специальной пробы бездымным порохом в Лондоне; з—тоже в Бирмингаме, и—бирмингамские клейма до 1 августа 1904 г. об окончательном испытании ружья



Длина ствола влияет как на бой ружья, так и на его баланс. Быстрая стрельба из слишком длинного ружья, особенно в лесу, затруднительна. При стволе короче 58 см трудно верно прицелиться, и сила боя ружья в этом случае заметно уменьшается. Поэтому, при 12-м калибре не следует делать ствол короче 66 см, а при мелких калибрах — короче 62 см. В табл. 2 показана зависимость начальной скорости дробового снаряда при стрельбе из ружья 12-го калибра от длины ствола.

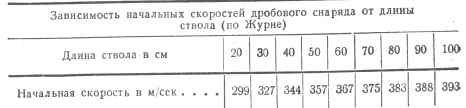

Таблица 2



Примечание. Данные таблицы 2 относятся к определенному сорту пороха; при другом сорте цифры могут быть несколько иные.



Рассматривая таблицу 2-ю, мы видим, что увеличение длины стволов охотничьего дробового ружья свыше 70—75 см совершенно нецелесообразно: получаемое при этом увеличение начальной скорости очень незначительно, между тем, как уже было сказано выше, длинный ствол делает ружье неудобным в обращении, неповоротливым.

При слишком коротких стволах очень часты такие выстрелы, когда или центральная часть осыпи обносится дробью, или в мишень попадает лишь небольшая часть заряда. Это объясняется тем, что при коротком стволе вырывающиеся из дула газы имеют очень-большую упругость и, вклиниваясь в сыпучий снаряд, расстраивают его. В интересах хорошей кучности и осыпи желательно, наоборот, чтобы дробь при вылете из ствола не подвергалась расклинивающему действию газов.

Прежде очень длинные стволы встречались довольно часто, и охотники их особенно ценили. Объясняется это тем, что при плохих особо крупных сортах пороха заряд не успевал сгореть в коротком стволе и выстрел получался неполноценным.

Стволы охотничьих дробовых ружей бывают не только разной длины, но и разного калибра. (Калибром называется поперечник канала ствола.) Калибр дробовых ружей до сих пор принято повсеместно обозначать по числу круглых свинцовых пуль в фунте. Если из одного фунта чистого свинца можно сделать 10 пуль правильной сферической формы, точно подходящих к данному каналу ствола, то это ружье 10-го калибра; если ствол уже, и из фунта свинца выходит 20 пуль — оно 20-го калибра и т. д. Таким образом, чем меньше калибр, тем большим числом он называется. Плотность свинца не всегда одинакова, и фунты в разных странах и в разное время были различные; поэтому в действительной величине калибров, имеющих одно и то же наименование, существует некоторый разнобой. Большую путаницу в наименование калибров внесло также производство гильз из различных материалов (из толстой пакли-бумаги и из листовой латуни).

Для того чтобы ружье било хорошо, внутренний канал гильзы и канал ствола должны быть одинакового диаметра. Если канал гильзы шире, чем канал ствола, дробовой снаряд при переходе из патрона в ствол перестраивается и дробины деформируются (мнутся); от этого ухудшается осыпь, уменьшается кучность и повышается давление газов в стволе. Если же канал гильзы уже, чем канал ствола, то при переходе порохового пыжа из. гильзы в ствол получается прорыв газов в снаряд, а это явление сильно портит выстрел.

Ясно, что если внутренний диаметр гильзы равен калибру ружья, то наружный поперечник гильзы будет больше поперечника канала ствола на двойную толщину стенки гильзы, и гильза в стволе не поместится. Поэтому в казенной части ствола для гильзы сделано расширение, так называемый патронник. Современные ружья в подавляющем большинстве случаев сделаны под бумажную, т. е. толстую гильзу, поэтому их патронник высверлен на 1,2—1,4 мм шире калибра ствола (смотря по калибру ружья).

Стенки металлических гильз несравненно тоньше папковых, но наружные размеры их делаются такие, чтобы они подходили к обычным патронникам ружей. Таким образом, совпадения между внутренним диаметром металлической гильзы и калибром ствола обычно нет. Это несколько неблагоприятно отражается на бое ружья при использовании металлических гильз а ружье под папковую гильзу. Поэтому, покупая подержанное ружье, никогда не лишне сделать парафиновый слепок патронника с частью ствола, чтобы выяснить, под какую гильзу он высверлен. Слепок необходим часто также и для того, чтобы узнать длину гильзы, на которую рассчитан патронник. Длина бывает 65—70 мм и более. Стрелять из ружья патронами с гильзами, не соответствующими длине патронника, не рекомендуется, — это при коротких гильзах ведет к прорыву пороховых газов в снаряд, а при гильзах, которые длиннее патронника, такая стрельба небезопасна для ружья. Также нельзя стрелять бумажными гильзами из ружья с патронниками под металлическую гильзу.

Английские ружья сверлятся обычно с патронниками более широкими, чем бельгийские; гильзы, сделанные по размерам последних, особенно если материал их плох, лопаются при стрельбе из английских ружей.

Обычные калибры стволов дробовых ружей под папковую гильзу имеют такие диаметры (в мм):





Последнее время 24-й и 28-й калибры у нас сверлятся но металлической гильзе и тогда неправильно носят свое название, имея канал ствола при 24-м калибре 15,40—15,50 мм (т. е. в сущности 20-го калибра), а при 28-м калибре 14,50—14,80 мм (в сущности 24-го калибра

Стволы оружия, сделанного в разных странах, даже если они имеют один и тот же номинальный калибр, могут иметь значительные различия внутреннего диаметра. Пристреливая оружие, об этом нужно помнить при подборе припасов, особенно пыжей. Ясно также, что пуля круглая или иная — для стрельбы из гладкоствольных ружей — слишком свободная для ствола с каналом в 18,8 мм раздует или разорвет ствол с каналом в 18,2 мм.

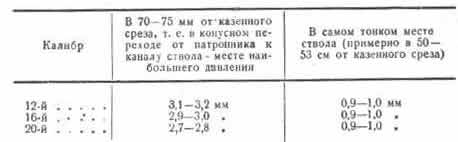

Толщина ствола имеет большое значение для его прочности и для боя. Благоприятное значение толстого ствола объясняется тем, что такой ствол меньше вибрирует (дрожит, колеблется) при выстреле и не так сильно разбрасывает вылетающий из дула столбик дроби. Многочисленными опытами доказано, что слишком тонкий ствол, если он даже и выдерживает без повреждения давление газов, еще не обеспечивает хорошей кучности, резкости и постоянства боя. -

Однако практические требования, предъявляемые охотником к ружью, сильно ограничивают увеличение веса ствола. В интересах прочности, массивности и удобства в обращении приходится придерживаться какой-то умеренной середины. Целесообразно делать ствол толще в казне, где давление газов достигает наибольшей величины; среднюю часть ствола обыкновенно делают значительно тоньше, дульную часть опять утолщают (но несравненно меньше, чем в казне) как для прочности, так и для уменьшения вибраций. Стенки стволов, построенных из обыкновенной ствольной стали, должны иметь следующую толщину:





Ружья, находящиеся в обращении, имеют нередко толщину стенок ствола несколько меньше вышеуказанных.

Сверловка ствола, его правка, отделка поверхности канала ствола имеют очень большое значение для выстрела. Хороший бой может быть достигнут только в том случае, если канал ствола высверлен правильно: не имеет случайных, не предусмотренных конструктором сужений или расширений; если он прям и поверхность его гладко отполирована; если переход от патронника к каналу ствола устроен так, что не вызывает при проходе через него значительной перестройки дробового снаряда или прорыва газов в дробь. Очень неблагоприятно для боя и даже небезопасно, если стенки вполне симметричного по каналу ствола имеют разную толщину: это влечет за собой неравномерное растяжение их при выстреле.

Канал ствола может быть или строго цилиндрическим или несколько суживаться к дулу. Если сужение настолько незначительно, что почти неуловимо глазом, его называют «цилиндром с напором»: если сужение ясно заметно — это «чок». Формы чоков бывают разные; лучшей считается такая сверловка ствола, при которой весь канал цилиндричен, затем на протяжении около 30—45 мм идет постепенное коническое или параболическое сужение, после которого ствол до самого дульного среза (на протяжении 1—3 см) имеет опять цилиндрический канал, но уже меньшего диаметра, чем он был до сужения.

В прямой зависимости от сверловки ствола находится кучность его боя: цилиндры на нормальные средние охотничьи дистанции дают меньшую кучность боя, чем чоки. Так, если взять за меру кучности (как это общепринято сейчас) число дробин № 7 (диаметр дробин 2,5 мм), попадающих в круг 75 см на дистанцию 35 м, при снаряде весом 32 г и хорошей резкости, — мы получим в среднем следующий результат. Для строгого цилиндра—110—120 дробин (35%), при напоре (разница между диаметром среднего калибра ствола и дулом 0,10 мм)— 135 дробин (40%); при напоре 0,2 мм — 155—165 дробин; при получоке с сужением 0,25—0,5 мм—180—200 дробин; при среднем чоке с сужением 0,55—0,75 мм —210—230 дробин (65%); при полном (сильном) чоке 0,8—1,1 мм — до 255 дробин (75%).

Тот или другой вид охоты предъявляет к бою ружья свои особые требования. Стрельба из-под собаки в лесу, т. е. накоротке, требует раскидистого боя; при тех же условиях на болоте нужна большая кучность; наконец, для стрельбы по водоплавающей дичи, особенно на перелетах, требуется очень большая, максимально возможная для дробовика кучность. Большая кучность, столь необходимая, например, для гусиных и утиных перелетов, могла бы только повредить в лесу: при очень быстрой и очень близкой стрельбе по молодым тетеревам, пользуясь стволами, дающими большую кучность, охотник или делал бы много промахов, или совершенно портил дичь, разбивая ее. Выбирая ружье и останавливая при этом свой выбор на стволах какой-либо сверловки, охотник должен считаться с тем, для какой охоты в основном оно предназначается. Обычные охотничьи двуствольные ружья принято делать со стволами разной сверловки: левый — чок, правый — цилиндр с напором.

Это довольно удачная попытка сделать ружье универсальным. Ружья же специального назначения (для лесной охоты, для стрельбы из-под собаки, для перелетов и стрельбы по стаям и т. п.) делают со стволами однотипной сверловки, судя по надобности — с цилиндрами или с чоками.

Ружья, предназначенные для особо трудных охот и стендовой стрельбы, требующих частой стрельбы сильными зарядами с наибольшей кучностью и резкостью боя,—так называемые «садочные» ружья,—изготовляются обычно 12-го калибра со стволами новышенной прочности (с большей толщиной стенок стволов), усиленной колодкой и затвором, весом 3,5—3,7 кг.

Сказанное отнюдь не находится в противоречии с возможностью, изменяя способ снарядки патронов (уменьшение количества дроби, разделение дробового снаряда в гильзе прокладками и др.), приспособить один и тот же ствол к различным требованиям охоты, но употребление стволов разной сверловки, сообразно требованиям той или иной охоты, конечно, удобнее.

На том или ином этапе изготовления стволов нагревание; может быть причиной искривления (поводки) их. Кривизна дробовых стволов есть, несомненно, неблагоприятный фактор для боя, поэтому ружье с поведенным стволом всегда вызывает законное недоверие. Это нужно иметь в виду при покупке. Но, с другой стороны, было бы несправедливо утверждать, что слегка поведенный при пайке ствол и хороший бой совершенно несовместимы: попадаются иногда хорошо бьющие ружья и с не вполне правильными стволами.

Несравненно хуже на бое ружья отражаются неправильности, зависящие не от пайки, а от сверловки стволов: стволы, криво или асимметрично высверленные, а также стволы, имеющие не предусмотренные конструкцией расширения или сужения, не могут обеспечить хорошего боя.

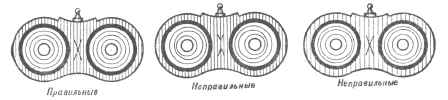

Рис.7. Левый рисунок — правильные стволы; средний рисунок — неправильные стволы, стянутые спайкой; правый рисунок—стволы неправильной сверловки



При выборе ружья каждый охотник может легко сам определить неправильности пайки и сверловки стволов. Если ствол, протертый насухо, направить куда-нибудь на резкую границу светлого и темного фона (например, на переплет окна днем) и рассматривать при этом его на свет, мы увидим в стволе ряд перемещающихся светлых и темных колец; кольца при хороших стволах должны иметь правильную круглую форму и быть концентричными (рис. 7). Если смежные кольца неравно удалены друг от друга по всей окружности, не концентричны, значит ствол имеет дефекты (рис. 7). Происхождение ствола, мастер или фабрика, изготовившие ствол, дают до известной степени представление о качестве ружья. С этой точки зрения особый интерес представляют ружейные клейма; последние обыкновенно указывают и на те испытания, которые прошел ствол в процессе изготовления или по окончании его. На рис. 6 мы даем известные клейма разных ружей.



Рис. 8. Вертикально спаренные стволы охотничьего дробового ружья



В некоторых как старинных, так и современных двустволках стволы спариваются не горизонтально, а вертикально (рис. 8).

Ложа

Размеры, форма, а отчасти и материал ложи охотничьего дробового ружья весьма важные факторы для успеха быстрой стрельбы по движущейся цели (рис. 9).

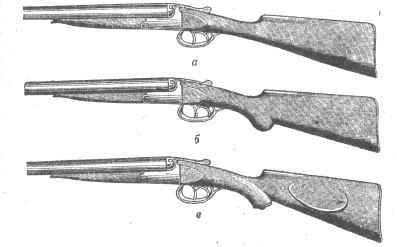

Рис. 9. а—английская ложа; б—полупистолетная ложа, в—пистолетная ложа со щекой

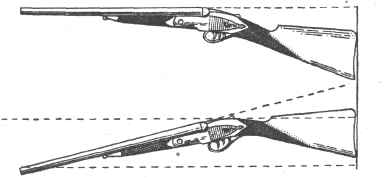

Общеизвестно, например, что ружья с излишне погнутой в шейке ложей—низят, а с очень прямой, наоборот,—высят. Прикладистость ружья, т. е. удобство его ложи, лучше всего определяется путем быстрой вскидки. Наметив себе заранее какую-нибудь точку (или несколько точек) для прицеливания, охотник несколько раз быстро вскидывает ружье к плечу в направлении цели (целей). Если ружье прикладисто (т. е. если ложа удобна для данного стрелка), ружье должно сразу занять то правильное положение по отношению к корпусу, голове и глазу стрелка, при котором без дополнительных поправок может быть осуществлено прицеливание.

Если при быстрой вскидке ружье ложится в плечо так, что охотник или не видит мушки, или видит всю планку, значит ружье не-прикладисто. Определение прикладистости ружья таким способом осуществимо, впрочем, только при условии, если охотник, занимающийся вскидкой, уже имеет некоторый стрелковый опыт. У начинающего, мало искушенного в стрельбе человека всякое ружье при быстрой вскидке будет неправильно ложиться в плечо.



Рис. 10. Пробная ложа

Рис. 11. Боковой отвод ложи



Обычно дробовые ружья массового производства имеют ложи, рассчитанные на человека среднего телосложения; они не всякому «по плечу». Для облегчения выбора удобной ложи, а также для примерки при заказе служат специальные ружья с так называемой «пробной ложей» (рис. 10), которой посредством ключа можно придавать различные изгибы, наклоны и длину, сообразуясь с желанием, вкусом и привычками стрелка.

Длину ложи принято измерять от спускового крючка (в двустволках — правого) до середины затылка, а изгиб — превышением продолжения прицельной планки над пяткой затылка и гребня приклада. Правильно сделанная ложа, кроме изгиба в вертикальной плоскости, имеет еще и небольшой боковой отвод вправо (рис. 11 и 14); это удобно потому, что плечо стрелка (правое) расположено при нормальной изготовке (стойке) правее прицеливающегося (обычно правого) глаза.



Рис. 12. Разные типы лож



Для удобства стрелка в соответствии с его телосложением имеет не последнее значение и форма затылочного обреза ложи. Угол наклона приклада (затылочного обреза) по отношению к линии прицеливания или к оси канала ствола у разных ружей может быть совершенно различен. Это особенно бросается в глаза, если поставить ружье на пол (рис. 12). Шейка ложи (ее форма и толщина) также небезразлична для стрельбы. Одни стрелки предпочитают так называемую «пистолетную» или «полупистолетную» шейку, другие «английскую». Нехорошо, если шейка ложи в окружности меньше 12—13 см: такая шейка слишком сильно прогибается при выстреле под влиянием отдачи (ружье низит).

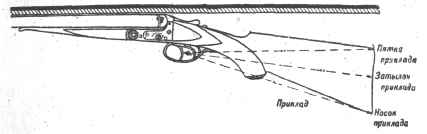

Рис. 13. Размеры ложи

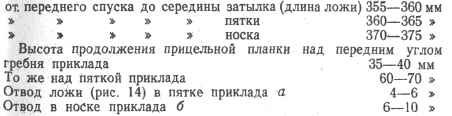

Здесь можно указать стандартные размеры ложи, удобной для большинства людей среднего телосложения (рис. 13):





Рис 14. Отвод ложи

Для стрельбы зимой (в толстом, теплом платье) удобнее ложа более короткая, чем для стрельбы летом. Поэтому некоторые охотники и стрелки применяют различной толщины съемные накладки на затыльник приклада.

Если ложа не удовлетворяет охотника или стрелка, хороший мастер может в большей или меньшей степени ее исправить.

В современном ружье воспламенение заряда производится путем удара бойком по капсюлю. В переделочных одностволках эту роль выполняет ударник общеизвестных продольных скользящих затворов военного образца, "обычно сохраняемых в неизменном виде при переделке. В подавляющем большинстве ружей других систем — однозарядных, магазинных, полуавтоматических и многоствольных—удар осуществляется посредством курка, качающегося на оси. Ружья, имеющие наружный курок, принято называть курковыми, а не имеющие наружного курка—бескурковыми. Наиболее простая и дешевая система куркового замка—так называемый серединный замок; она чаще всего применяется к одностволкам с откидным стволом (рис. 15). Боевая пружина таких замков по большей части делается спиральной. На ружья же более ценные ставят замки с плоскими боевыми пружинами. Плоская согнутая двуперая пружина может работать, не ослабевая, десятки лег. До сих пор считалось, что спиральные пружины, будучи очень дешевы, имеют тот недостаток, что быстро ослабевают при большой работе. В действительности это справедливо только в том случае, если материал пружин невысокого качества. В настоящее время металлургия располагает такими высококачественными сортами стали, что некоторые заграничные фирмы стали делать и ценные ружья с проволочными спиральными боевыми пружинами для замков, гарантируя их долговечность.

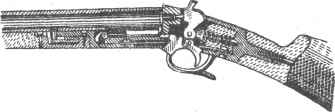

Рис. 15. Серединный замок



Хороший замок должен наносить сильный удар, легко взводиться, не срываться со взвода при сотрясении оружия или при случайном задевании рукой (одеждой) за спицу курка. В шомпольных ружьях курок, кроме того, должен хорошо накрывать шпильку (бранд-трубку) с капсюлем, чтобы при выстреле осколки капсюля не могли отлетать в лицо стрелку. В настоящее время даже дешевые ружья имеют замки с отбоем курка (возвратный курок). В этих замках курок после удара по бойку сам отходит немного назад и становится на предохранительный взвод.

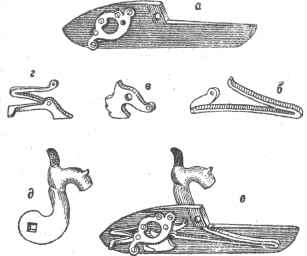

Рис. 16. Подкладной замок куркового ружья: а—замочная доска; 6— боевая пружина; в—лодыжка; г—спусковой рычаг со спусковой пружиной; д—курок; е—общий вид с внутренней стороны



Это важно и для безопасности, и для того, чтобы можно было открывать и закрывать ружье без предварительного взвода курка, как было у старых образцов центральных ружей. Типичный замок куркового ружья (рис. 16) имеет следующие основные части: замочную доску (а), боевую пружину (б), лодыжку (в), спусковой рычаг со спусковой пружиной (г), курок (д). Другие вспомогательные части и винты служат для монтажа основных частей замка: например, боевая пружина обыкновенно соединяется с лодыжкой не непосредственно, а через так называемую «цепочку». У подкладных замков (рис. 16, а) в собранном ружье боевая пружина расположена перед курком под казенной частью ствола, а у замков «обратных» или «в шейку» боевая пружина находится позади курка (рис. 16, б), что лучше в конструктивном и производственном отношениях, так как не требует вырезов в колодке.

Бескурковые ружья имеют замок без выступающих наружных частей, поэтому он цепляется за платье стрелка. Эти замки способствуют более быстрой стрельбе, так как постановка ударного механизма на боевой взвод производится автоматически, одновременно с открыванием или закрыванием ружья.

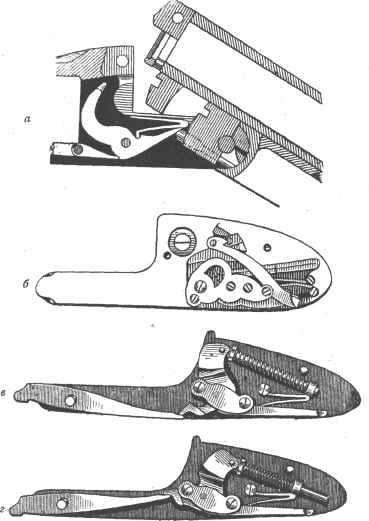

Рис. 17. Замки бескурковых ружей: а—замок Гринера в колодке; б—замок, смонтированный на боковых досках; в—то же, но со спиральной пружиной (ударник спущен); г—то же (ударник взведен)



Систем замков для бескурковых ружей очень много; среди них есть системы удачные и. неудачные, сложные, значительно увеличивающие стоимость ружья, и очень простые, весьма близкие по устройству к замкам обычным курковым (рис. 17). Поскольку курки (ударники) бескурковых ружей взводятся автоматически, почти все бескурковые ружья имеют предохранитель — приспособление, гарантирующее стрелка и охотника от случайного выстрела при нажиме на спусковой крючок. Предохранители управляются кнопкой, помещенной чаще всего на шейке ложи сверху (как раз около того места, где расположен большой палец правой руки стрелка, когда последний держит ружье за шейку ложи), или — реже — на левой боковой поверхности ружья против замка.

Предохранители бывают простые (спуски запираются стрелком) и автоматические, запирающие спуски помимо воли стрелка, при открывании ружья.

Рис. 18. Предохранитель системы Гринера

Предохранители, запирающие только спуски, не могут предотвратить нечаянный выстрел, происходящий от сильного сотрясения Ружья или от поломки частей замка; в этом их весьма существенный недостаток. На некоторых (обыкновенно дорогах) ружьях вместо обычных предохранителей, запирающих спуск, ставятся внутренние самодействующие предохранители, так называемые интерсепторы; такие предохранители при любых условиях гарантируют стрелка от случайного выстрела, потому что задерживают (перехватывают) не спуски, а непосредственно курок или ударник на пути его движения (рис. 18).

По поводу предохранителей среди охотников существуют разноречивые мнения: одни предпочитают автоматические, другие — простые, а многие вообще отрицают нужду в предохранителе. При этом каждый имеет зачастую свои достаточно веские аргументы. Независимо от этого, здесь необходимо указать, что даже самые лучшие системы предохранителей не избавляют охотника или стрелка от необходимости быть крайне осторожным в обобщении с огнестрельным оружием.

Большое значение для стрельбы имеет величина сопротивления, которое оказывает пальцу спусковой механизм.

Спуск, конечно, должен быть , достаточно туг для того, чтобы надежна удерживать курок на боевом взводе и гарантировать стрелка ' от случайных выстрелов; но хорошо стрелять по быстро двигающимся целям с тугим спуском весьма затруднительно. Поскольку стрелок привыкает к тому или другому сопротивлению, которое оказывает спусковой крючок указательному пальцу, совершенно необходимо, чтобы пружины и другие части спускового механизма у двуствольных ружей были одинаковы. Наиболее удобны для охоты с дробовым охотничьим ружьем спуски в пределах 1,8—2 кг, левый спуск туже, чем правый. Измерение сопротивления спусков охотничьего ружья производится безменом (пружинными весами); техника измерения при этом та же, что и для боевой винтовки или револьвера.

Колодка и затвор

Известно очень много систем скрепления стволов казнозарядной двуствольного ружья с колодкой. Двуствольные ружья выделывались: 1) с неподвижными стволами, намертво скрепленными с ложей; в этих системах колодка отводилась для заряжания или назад (система Дарна) или в бок (система Гей); были также попытки создать систему, позволяющую открывать ружье путем отвода в сторону замков с частью колодки (система Уэльш); 2) с подвижными стволами, отходящими при открывании затвора вбок на вертикальной оси (система Джеффри) или вращающимися на горизонтальной оси, подобно барабану револьвера, или, наконец, с так называемыми откидными стволами, вращающимися при открывании ружья дулом вниз на горизонтальной поперечной оси. Последняя система (с откидными стволами), почти вытеснившая из обращения все остальные, в настоящее время получила самое широкое распространение.



Рис. 19. Коленчатая колодка двуствольного ружья с откидными стволами	Рис.20. Крючья на казенной части стволов казнозарядного ружья, служащие для соединения стволов с колодкой



Для соединения стволов с ложей в этих ружьях служит изогнутый под прямым углом массивный кусок железа, так называемая коленчатая колодка (рис. 19). Крючья (рис. 20), составляющие одно целое с казенной частью стволов (или припаянные к ним), входят в вырезы передней части колодки, причем один крюк (передний) своим полукруглым вырезом зацепляется за круглый, вделанный в переднюю часть колодки поперечный болт, служащий осью вращения стволов при открывании и закрывании ружья. Чтобы ограничить движение стволов вниз при открывании затвора, т. е. чтобы полукруглый вырез переднего крюка не соскакивал с поперечного болта, пользуются механизмом подвижного отъемного цевья, прикрепляемого к стволам снизу. На рис. 21 показана колодка, усиленная приливами.

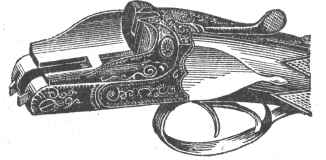

Рис. 21. Усиленная колодка с приливами



Передняя горизонтальная подствольная часть колодки, в которой помещаются крючья стволов, называется подушкой, а задняя — вертикальная — щитком. В подушках и в щитке помещаются части ударно-спускового и запирающего механизмов.

Закрепление стволов при закрытом ружье осуществляется следующим образом. Чаще всего на заднем обрезе крючьев (или крюка, если он один) имеются вырезы, в которые при запирании затвора входит двигающаяся горизонтально внутри подушек рамка (система английского оружейника Перде).



Рис. 22. Третье крепление затвора казнозарядного ружья



Известны и другие системы задвижек для скрепления крючьев с подушкой колодки — пружинные и непружинные, однако рамка системы Перде распространена несравненно больше. Для лучшего скрепления стволов с колодкой зачастую применяют еще верхнее крепление в так называемом тройном затворе (рис. 22); оно состоит из верхнего крючка, являющегося как бы продолжением прицельной планки и входящего в соответствующий вырез щитка. При верхнем затворе системы Гринера через этот верхний крючок проходит поперечный болт. В затворах ружей, предназначенных для частой стрельбы усиленными зарядами, задний конец крючка верхнего крепления имеет грушевидный прилив, входящий в соответствующий по форме вырез щитка колодки. Указанных хорошо сработанных и пригнанных креплений вполне достаточно для надежного соединения стволов с колодкой. Встречающиеся в целях рекламы в заграничных ружьях различные «четвертые» затворы совершенно излишни и только усложняют систему.

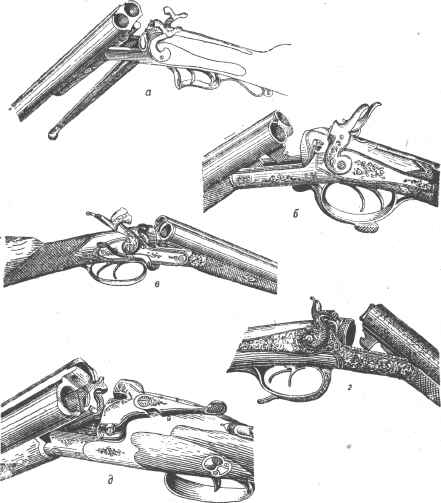

Рис. 23. Различные ключи для управления затвором казнозарядной двустволки с откидными стволами: а—система Лефоше; 6— система Ланкастера; в—система Веблей; г — система Дау; д— система Вестли-Ричардс



Любой затвор можно приводить в действие любым ключом (рычагом), но несомненно самый удобный из имеющихся в обращении — это верхний ключ, введенный Вестли-Ркчардсом (рис. 23, д). При помощи него можно, не отнимая руки от шейки ложи, легко открыть затвор, отводя ключ большим пальцем вправо.

Цевье

Часть ложи, находящаяся под стволами (цевье), в ружьях дульнозарядных составляет одно целое с прикладом. Это относится и к центральным одностволкам переделочного типа. Ружья с откидными стволами имеют цевье отъемное, соединяемое с ружьем посредством пружинных или непружинных защелок (рис. 24).

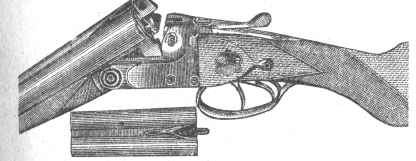

Рис. 24. Цевья для ружей с откидными стволами: а—системы Диллен-Эдж; б— системы Эпсона



Иногда делают пружинное цевье без ключа; оно надевается путем сильного вжимания (посадки) на свое место, а снимается, сильным отрывом от стволов; это худшая, наименее целесообразная система. Отъемное цевье красиво оформляет контур ружья, удобно для поддерживания ружья снизу при стрельбе, ограничивает движение стволов вниз при открывании затвора, служит упором для выступающих из подушек рычагов, посредством которых во многих бескурковых системах взводятся ударники, и, наконец, содействует извлечению гильз из патронника.

Прибор

Прибор, т. е. антабки и затыльник приклада, второстепенные части; тем не менее, и от них до известной степени зависит удобство пользования ружьем. Некоторые как садочные, так и охотничьи импортные ружья не имеют антабок; это неудобно. Если при стендовой спортивной стрельбе нужда в антабках и невелика, то последние все же ничему не мешают. Что же касается наших условий охоты, то здесь иметь возможность носить ружье на ремне через плечо просто необходимо.

Затыльник приклада должен быть прочен и легок, лучше всего из пластмассы. Его поверхность, соприкасающаяся с плечом стрелка, не должна скользить по платью; для этого ее следует делать шероховатой. Очень удобны специальные колпаки или наконечники («калоши», как их называют стрелки) из красной эластичной резины, надеваемые на затылок приклада поверх затыльника или вместо него.

Для удобства стрельбы из ружья имеет значение не только его система, конфигурация отдельных частей и вес, но также и еще два весьма существенных фактора: баланс и посадистость. Говоря о балансе, обычно подразумевают местонахождение центра тяжести ружья. Лучше всего, если центр тяжести лежит в 4—5 см впереди казенного обреза (если считать в направлении от казны к дулу); но на практике чаще встречаются ружья с балансом 6—8 см.

Та или другая степень посадистости ружья зависит от распределения веса на отдельных участках его продольной оси. Нетрудно представить себе два ружья одинакового веса и баланса, но разной посадистости. Если ружье имеет тяжелые концы стволов и тяжелый приклад, то оно неповоротливо (непосадисто); наоборот, если главная часть веса ружья расположена недалеко от центра тяжести, т. е. ближе не к концам, а к середине продольной оси оружия, оно очень послушно в руках при быстрых поворотах и вскидке (посадисто).

Что касается общего веса ружья, то говорить о нем здесь в общем очерке очень трудно: суждение о весе целиком зависит от назначения оружия и от предполагаемых способов охоты. Что нормально для уточницы, то неприемлемо при стрельбе из-под собаки. Что допустимо для охоты из шалаша, то непосильно при ходовых охотах и т. д. Для человека среднего физического развития достаточно удобно ружье весом 3—3,5 кг.
