Калибр стволов.

Калибром называется поперечник канала ствола. Издавна употребляются две системы обозначения калибров: либо называя длину поперечника канала в каких-нибудь линейных мерах либо называя число калиберных шарообразных свинцовых снарядов в фунте.

Первый способ обозначения давно применяется к винтовкам карабинам и экспрессам.

К дробовикам и большекалиберным штуцерам повсюду применяется вторая система обозначения: если из 1 фунта чистого свинца можно сделать 10 совершенно круглых точно подходящих к каналу ствола пуль, то это ствол десятого калибра, а если канал настолько уже, что из фунта выйдет для него 20 круглых пуль, то это уже двадцатый калибр—чем уже канал, т. е, чем меньше калибр, тем больше число, которым он называется.

И в том и в другом случае действительность внесла много отступлений. Так, карабины часто называются не по действительному поперечнику ствола, а по поперечнику пули. А пуля в зависимости от ее состава и других обстоятельств может быть и равна истинному калибру и иметь поперечник больше него на глубину одного или даже двух нарезов. Делают и другие отступления. Так, под названием 32 калибра в Америке делаются патроны с пулями не менее 6 разных поперечников (от 8,204 до 7,943 мм).

В обозначении дробовых калибров различий еще больше, так как и плотность свинца не везде была одинакова и фунты в разных странах были очень различны. Особенно большую путаницу внесло производство патронов Из различных материалов: из толстой папки и из более или менее тонкой латуни.

Для того, чтобы ружье било хорошо, внутренний канал гильзы и канал ствола должны совпадать (разумеется, в момент выстрела, когда стенки гильзы, если они из бумаги, могут слегка сжиматься, вероятно, до 0,1 или даже 0,2 мм).

Если канал гильзы шире, чем канал ствола, то калиберная пуля будет болтаться в гильзе и может входить в ствол криво, а дробовому снаряду приходится перестраиваться, дробины мнутся, втискиваясь в ствол, отчего уменьшается кучность и резкость боя и повышаются давления. Если же канал гильзы уже, чем канал ствола, то при переходе снаряда из гильзы в ствол получается прорыв газов вокруг пыжа и снаряда, и бой портится окончательно.

Совершенно понятно, что если внутренний канал гильзы равен каналу ствола, то наружный поперечник тела или трубки гильзы будет больше канала ствола как раз на двойную толщину стенки гильзы, и гильза в канал ствола не войдет. Поэтому в казенной части ствола для гильзы высверливается особое более широкое помещение: патронник или камора (иногда неправильно называют —камера). И, так как для казнозарядных ружей современного типа первоначально делались папковые гильзы, то патронник высверливался от 1,0 до 0,89 мм шире основного калибра ствола, смотря по калибру ружья и патрона.

Когда стали делать латунные гильзы, то пришлось стенки их делать гораздо тоньше, чем у папковых гильз, иначе они выходили непомерно тяжелыми и дорогими. Но наружные размеры их брали с папковых гильз, чтобы они подходили к тем же патронникам. Следовательно, утончение латунных стенок делалось за счет расширения внутреннего канала гильзы, который перестал подходить к каналу ствола, и бой стал хуже. Тогда некоторые оружейники стали делать стволы специально под латунные гильзы, но была сделана грубая ошибка в том, что за этими ружьями, невзирая на их более широкий канал ствола, сохраняли наименование того же калибра, т. е. стали именовать ружья уже не по калибру ствола, как бы следовало, а по наружному размеру гильзы.

Теперь ружьем 12 калибра называют не только то ружье, у которого поперечник канала ствола имеет около 18,5 мм (значит, из 1 анг. ф. = 0,453 кг чистого свинца выходит 12. круглых пуль его калибра), но всякое ружье, у которого патронник имеет канал около 20,32 мм поперечником и в которое поэтому можно одинаково (но не безразлично для боя) вставить как гильзу папковую 12 калибра, так и гильзу латунную тех же наружных размеров, называемую совершенно неправильно тоже гильзой 12 калибра, хотя на самом деле внутренний канал этой гильзы имеет поперечник около 19,25 мм и она в действительности— гильза 10 калибра.

За границей латунных гильз в дробовиках почти не употребляют, если же употребляют, то лишь в уточницах особой сверловки. Поэтому все заграничные ружья сверлятся по размеру бумажных гильз. По их примеру так сверлятся и наши ружья 12, 16 и 20 калибров. Но у нас не менее 95 проц. всех выстрелов делается из металлических гильз. В условиях промысловой и полупромысловой охоты трудно охранить папковые гильзы от подмочки, а при бездорожье наших обширных пространств часто нелегко бывает доставать папковые гильзы, которые даже и при отличной выделке хорошо выдерживают всего 4—5 переснарядок. Небольшого же запаса металлических хватает очень надолго, поэтому в среднем стрельба ими обходится дешевле, и охотник не рискует остаться без патронов в глуши, или же с подмокшими патронами.

У нас папковыми гильзами стреляют, в сущности, только городские охотники-любители, да и то далеко не все, и на папковые гильзы падает менее 5 проц. всех выстрелов. А между тем не только заграничные, но и нашего производства стволы сверлятся по каналу папковых гильз и дают с металлическими гильзами ухудшенный бой.

Утверждают, что из ружья, сверленного по папковой гильзе,, можно, хотя и несколько жертвуя боем, стрелять и металлической гильзой; из ружья же, сверленного по размерам латунной гильзы, нельзя стрелять папковой. К тому же лучше всем переходить на папковые гильзы, так как цветные металлы надо беречь.

Последнее замечание справедливо, но из него следует только, что гильзы надо делать не Из латуни, а из мягкой стали, как делали в Германии во время войны. Что касается перехода на папковые гильзы, то огромное большинство наших охотников не стреляет ими потому, что к нашим охотничьим и бытовым условиям они меньше подходят. Стрелять же из одного ружья непременно разными гильзами нет никакой надобности.

Единственно логичен и правилен такой выход из этого положения: ружья для наших охотников должны сверлиться по размеру металлических гильз, и как ружья, так и гильзы должны носить наименование по действительному своему калибру, т. е. поперечнику внутреннего канала, а вовсе не по наружному размеру дульца гильзы.

Ведь теперь из ружья 12 калибра, т. е. с каналом ствола около 18,5 мм мы стреляем либо гильзой папковой 12 же калибра, либо металлической гильзой 10 калибра (с каналом в 19,25 мм), неправильно называя и ее гильзой 12 калибра.

Обычные калибры наших дробовиков имеют такие поперечники каналов: 10 калибр—19,30—19,70 мм, 12 калибр—18,20 — 18,60 мм. Эти калибры обычно называются большими. 16 калибр средний —16,80—17,20 мм и мелкие калибры: 20 калибр — 15,60—16,10 мм, 24 калибр—14,70 —15,10 мм и 28 калибр — 13,80—14,20 мм; редко применяемый 32 калибр—12,40—13,10 мм. Последнее время у нас 24 и 28 калибр сверлятся по латунной гильзе и тогда неправильно носят свое название, имея канал у 24 калибра 15,40—15,50 мм (т. е., в сущности, 20 калибр), а 28 калибр — 14,50—14,80 мм (в сущности, 24 калибр). Здесь мы везде говорим о толстой латунной гильзе. Но есть еще тонкие, с еще более широким каналом, что еще усложняет этот вопрос.

Таблица 20. Размеры гильз и патронников

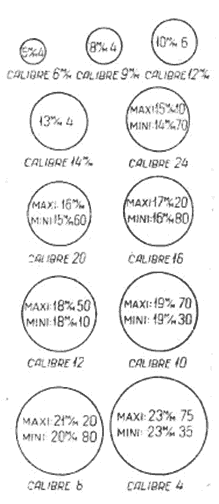

Рис. 22. Калибры французских стволов

Даже в стволах под одни и те же папковые гильзы 12 калибра встречаются огромные различия, доходящие до 0,75 мм, и эти различия сильно отражаются на подборе припасов, особенно пыжей. Ясно, что пуля, слишком свободная для ствола в 18,8 мм, сможет раздуть или разорвать ствол в 18,2 мм.

Но это все обмеры стволов под бумажную гильзу 12 калибра. Стволы под толстую латунную гильзу 12 калибра сверлятся в 19,35—19,20 мм, а под тонкую латунную—в 19,60 мм. Ясно, что в действительности это — уже другой калибр, подходящий к 10 калибру под 'папковую гильзу; здесь заряд и пыжи должны быть другие.

В таблице 20 приведены некоторые цифровые данные о патронниках и гильзах, а также о каналах стволов разных калибров в миллиметрах. Для 32 калибра даны размеры, принятые за границей (эта графа означена «32 меж», т. е. международный) и установленные у нас (эта графа—«33 сов», т. е. советский). Это — по существу два разные калибра.

Узнать, под какую гильзу сверлен ствол, очень легко или по клеймам, так как клейма ставятся согласно истинному калибру, или путем его обмера: в чистый чуть-чуть смазанный ствол вгоняется с казны приблизительно на четверть (17—18 см) пыж, и вливается воск, парафин и т. п., а лучше всего — черенковая сера; по застывании отливка выталкивается от дула к казне. Если ствол (как в огромном большинстве случаев и бывает) сделан под папковую гильзу, то дульный конец отливки будет входить в папковую гильзу с легким, а в металлическую — с очень большим зазором. Если же ствол сделан под латунную гильзу, то конец отливки в папковую не полезет. Для более точного определения поперечника канала инж. Б. А. Страшной применяет следующий простой способ: к плоско поперечно срезанному концу палки толщиной чуть тоньше канала ствола гвоздиком или винтом прикрепляется квадратная пластинка свинца около 2 мм толщины и размером по диагонали (с угла на угол) чуть больше диаметра канала ствола. Вогнав пластинку в ствол на определенное расстояние от казны и потом смерив ее точно с угла на угол, определим наименьший диаметр канала ствола на пройденном пластинкой протяжении. Вот данные о поперечниках ствола и конца патронника в разных калибрах в миллиметрах ((ем. табл. 20).

На рис. 22 даны действительные размеры большинства калибров, как они сверлятся на больших сент-этьеннских заводах, с приближением к международной шкале (подпапкозые гильзы).

Здесь под кружком стоит название калибра, а внутри-предельные поперечники (от — до) в миллиметрах и сотых долях (на самом деле клише вышло меньше, и чтобы иметь точный калибр, рис. 22 надо увеличить приблизительно на 0,1 часть).
