Автоматический дозатор

  • Автор темы Автор темы ljolik
  • Дата начала Дата начала
Лучше всего конечно клиновой или много-клиновой ремень, и соответствующие пазы
Ну ежели по первой группе чистоты поверхности делать, то разницы особой не будет. Внатяг так вообще и зубцы не нужны будут. Вот еще их высчитывать.
А еще канифолькой посыпать.

С Советскими для меня будет большой вопрос.
Одну и ту же пулю и туда и туда - нереально
В если подкалиберную? Разъемный пластиковый контейнер с двумя-тремя кольцами лепестковых обтюраторов и патронировать в оправке.

Но птичку бить - жалко
Жалко. Но некоторое количество на еду оправдывает душевные страдания. По тарелкам оно приятнее охотить. Вот на весну 300 на тарелки навертел и 15 на вальдшнепа. Мы в карьере машинку ставим. Стенд нонче не очень экономически оправданное занятие, поэтому колхозим как можем. Не ради развлечения, а руку набиваем, чтоб подранков не плодить.

За приглашение в ЛС спасибо. Постараюсь сформулировать и постучусь после майских.

В если подкалиберную?
Данунафик! 28 калибр и так не крупный, а туда еще и подкалиберную? :)
Я когда для 32 калибра леку делал...
Я не очень проникся теплыми чувствами к малым калибрам... Тесно там внутри. Очень. Ну совсем спец-спец инструмент надо...

Вот на весну 300 на тарелки навертел и 15 на вальдшнепа.
Я недавно 1000 купил - месяца на 1.5-2 хватит :)

Стенд нонче не очень экономически оправданное занятие
Невский перед НГ замутил акцию - членство 5000 р. Тарелка по 9.50 р. Получается на тренировку - борщ бесплатно :)

Залип на технопорно. Симпатишно.

Я недавно 1000 купил
На б/у гильзе у меня на 27,5 дроби выходит 13,82 руб. на картридж. На новой гильзе экономии нет. Дробь пока не научился лить. Поэтому через год покупаю коробку новых, на следующий год снаряжаюсь. 250-300 - это только на время весенней, потом затишье.

Да с удовольствием бы на стенд сходил, только пока могу себе позволить по-пиратски в карьере. Ну, какбэ, кризис. Да и место работы с 2014 года не очень располагает к излишествам.

Я брал по 13.20, но B&Q 23 грамма. Дроби меньше, но и порох - таки NS. От него только немного сажи.

Залип на технопорно
Этого добра у меня навалом :)

Поэтому через год покупаю коробку новых, на следующий год снаряжаюсь.
У меня чето рука не поднимается гильзы выкидвать :) Тащу домой. По 100-150 с каждой тренировки, практически каждую неделю. Только на соревнованиях разбрасываюсь.

От него только немного сажи.
На хорошие пороха есть смысл переходить. В моей МР-155 газуха очень печально выглядит после сотни отстрела на Соколе.

Декапсюлировать, стирать, обжимать и на повторку. Автоматический дозатор в помощь :-)

Добрый день. Собрал сегодня данный девайс. Все работает но немного не так как хотелось бы. Питания от 12В так же в корпусе от DIR300, с куском платы и разъемом. Еще сохранил диоды и кондер как фильтр.
Первое. При подносе руки к клавиатуре, без нажатия кнопок, ардуино и дисплей сходят с ума. Начинает все притормаживать, все само переключается по пунктам меню. Как будто наводка.
Второе. Подключил датчик к весам без отпайки от схемы весов, что бы иметь возможность работы весов без триклера. И показания веса гуляют +- 0,1 грамм. короче сильно. Тут скорее всего нужно все лишнее убрать и будет лучше.
А вот по первому пункту не знаю в чем дело. Если коротко нажимать на кнопки то все вроде работает.

Первое. При подносе руки к клавиатуре, без нажатия кнопок, ардуино и дисплей сходят с ума. Начинает все притормаживать, все само переключается по пунктам меню. Как будто наводка.
Параллельно кнопкам конденсаторы 0.1u стоят?

Параллельно кнопкам конденсаторы 0.1u стоят?
Нет. А куда их ставить между какими пинами ?
Я сделал по другому, запитал от акума 12В 3S LiPO
А с гулянием нуля вроде разобрался. Все лишение убрал, экранировал фольгированным скотчем. Но нужно заказывать весы более точные. Найти бы тензодатчик отдельно на 50гр. Кто какие использует весы ?
Как все соберу сделаю видео, осталось механизм насыпания пороха сделать.

Последнее редактирование:
Нет. А куда их ставить между какими пинами ?
А у кнопки много пинов?
Я привык что у кнопки два пина: первый, и, как ни странно, второй. Отпущена - разомкнуто, нажата - замкнуто. Вот на эти пины и вешать конденсатор.
Еще не плохо бы узнать - у контроллера внутренний pull-up есть? А он включен? Если нет - тогда пин контроллера что к кнопке - просто в воздухе болтается. Не удивительно что он ловит наводку от руки. Нужно резистором 10k к питанию pull-up делать.
Конденсатор не помешает в любом случае - на случай дребезга кнопки.

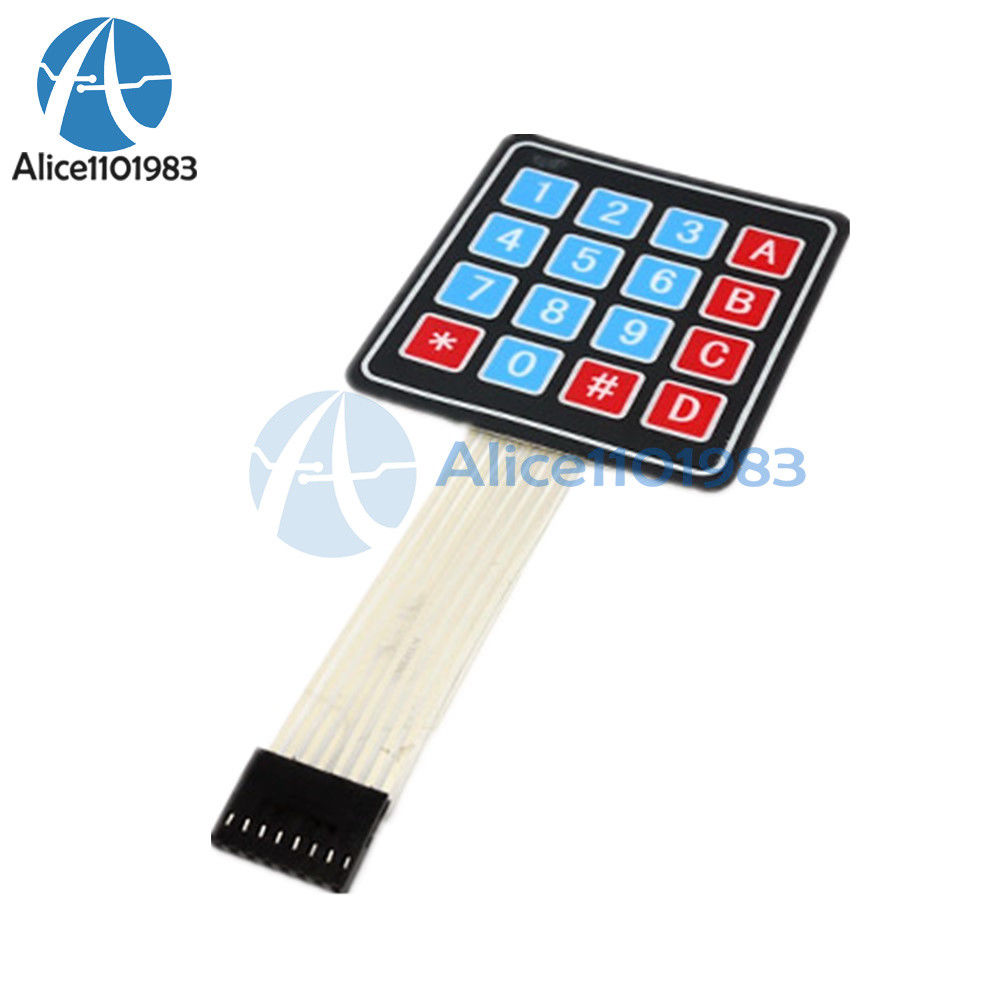

s-l1600.jpgВот такой блок 8 пинов.

Это называется "клавиатура". Тут все по-другому, сложнее. Не работал с такими штуками, ибо без надобности.

А резьбу в трубке нарезать обязательно?

А резьбу в трубке нарезать обязательно?
Я ленюсь с резьбой. На Соколе отсыпка не глючит. Может для порохов другой структуры резьба будет влиять, но тут не пробовал.

По наводкам.
Флюс хорошо смыли? На первой конструкции наблюдались ложные показания от тензодатчика, пока не промыл мистером мускулом, водой и не высушил феном.
По фильтру от цепи питания.
Так же хотел задействовать участок схемы роутера. Не силен в электронике, разобраться со схемой фильтра не смог. Кроме диодов и катушки там еще стоят конденсаторы. Как сей LC фильтр рассчитан - вообще без понятия. Поэтому запитался напрямую от БП. Наводок нет.
По тензодатчику.
А что мешает сфотографировать подвод к плате, либо на бумажку переписать (в весах на плате контакты с подписями же)?
Если весы от 100 гр. и выше, тогда о тысячных можете забыть. Алексей в 24 сообщении темы (2 страница) перечислил погрешности измерений для различных тензодатчиков. Оптимально использовать датчики от весов 10, 20 гр. Для пороха этого достаточно, а для дроби можно пользоваться другими весами.

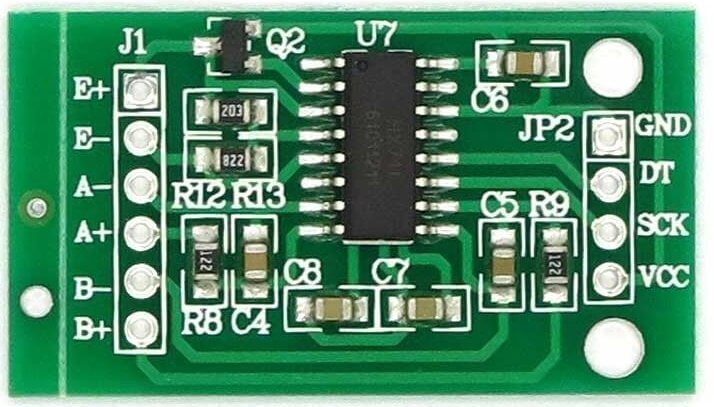

Очень был разочарован вот таким модулем

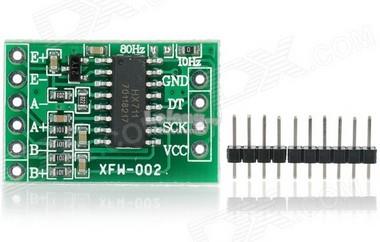

Сыпал ошибки. Пришлось срочно искать вот такой:
На нем стабильнее получилось.

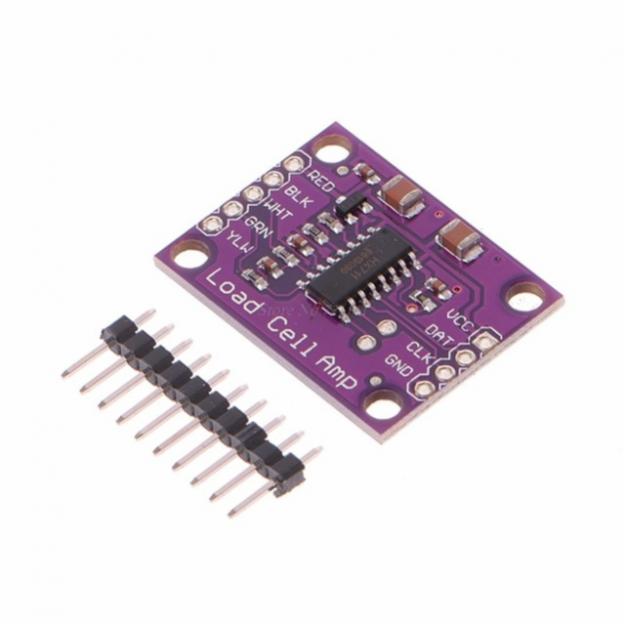

Думал пробовать на красном с экраном, но Алексей писал, что там тоже не все так однозначно.

Последнее редактирование:
Флюс отмыл весь, мыл бензином колошей и зубной щеткой. Я использовал вот такой вот модуль
Screenshot_2019-04-21 76 38 руб 25% СКИДКА.jpg
А как посмотреть есть ошибки или нет ?
Заказал весы более точный 30гр. 0,001. Просто пока щяс использую те что есть под рукой, для настройки.
По питанию решил просто, запитал от аккумулятора. Может б/п был не лучшего качества, катай все таки.

Калоша - это только жир смыть. Кислоту она не смоет.
Я ловлю ошибки исключением или заменой модулей.
Относительно БП, в моих крайних изделиях вообще простейшие двуполупериодные источники: Транс, мост, конденсатор. Критично не пляшут показания. Ведь на АЦП идет стабилизатор Ардуинки. Ставил DC-DC понижалку с 12 на 9 V, разницы не видел.

Калоша - это только жир смыть. Кислоту она не смоет.

Ну щяс для эксперимента разберу и промою еще раз очистителем тормозов без ацетона. Балон под давлением все сдует!

По вашему hx711 не могу понять. У него точно 5V опорное, а не 3,3V?
Не пробовали взять питание с 17 ноги Ардуинки?

По вашему hx711 не могу понять. У него точно 5V опорное, а не 3,3V?
Не пробовали взять питание с 17 ноги Ардуинки?

Диапазон рабочего напряжения: 2,6 ~ 5,5 В
Скорость передачи данных: 10 Гц или 80 Гц дополнительно

Это с описания. Так что 5 вольт норм.
Посмотрел внимательно на остатки флюса их нет. Но брызнул очистителем. Ничего не поменялось. Но мне кажется все в пределах погрешности. У меня весы были 50гр 0,01.
Ноль гуляет в пределах от 0,000 до 0,011 значения прыгают.
Ставлю гирьку 5 гр. показывает от 4,990 до 5,005
Если нужно могу видео снять.

Последнее редактирование:
Пять тысячных - забейте, отличный результат для тензо на 50 гр.

Чего-то автор забросил тему, давно не комментирует. Может занят делами.
Есть предложение для нас, которые понакупляли весы от 50 гр. и выше:
Пора выпускать следующую версию прошивки:
1. В "калибровке" вместо ряда: 1гр., 2 гр, 5 гр., 10 гр. заменить на: 10гр., 20гр., 30 гр., 50 гр.
2. Максимальный вес 35гр. заменить на 75гр.
3. В режиме "навеска" ограничить вывод сотыми, но логику можно оставить в тысячных. Так же в тысячных оставить "калибровку"

Пункты 1-2 не помешают для исполнения на "тяжелых" датчиках. Ну а 3 пункт - это чисто для успокоения перфекционистов.
