Мой самодельный станок для снаряжения патронов.

  • Автор темы Автор темы vitalin
  • Дата начала Дата начала
Автор темы

vitalin

Завсегдатай
С нами с
28/01/11
Постов
4 901
Оценка
1 042
Живу в:
Красноярский край
Для знакомых
Виталий, можно Николаич, (на ТЫ)
Охочусь с
2010
Оружие
МР-27ЕМ 12Х76, ИЖ 27 16Х70
Собака(ки)
меняются,время от времени
Доброго вечера! Никак не могу удержаться, как у нас говорят береста в попе горит. Начал задумываться о приобретении станка для заряжания патронов, но показалось дорого. Решил попробовать сделать сам. Станок пока не доделан полностью, но пользуясь либо мерками, либо весами патроны снаряжаются. Итак по порядку:
- IMGA0510.JPG,IMGA0511.JPG,IMGA0512.JPG

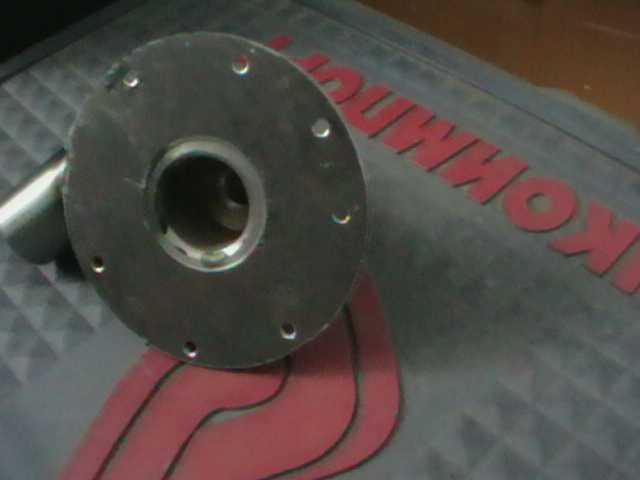

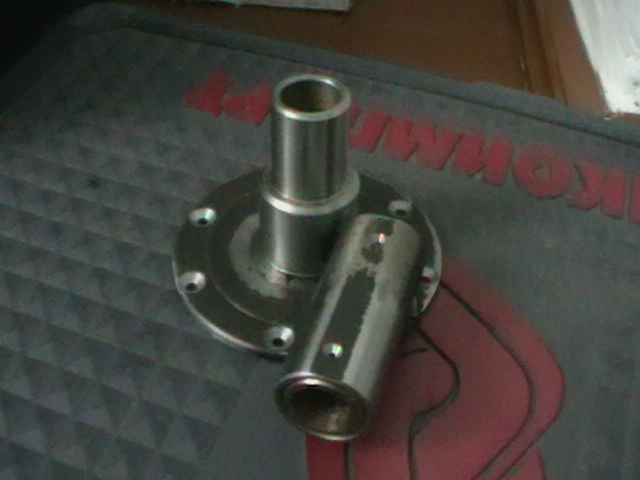

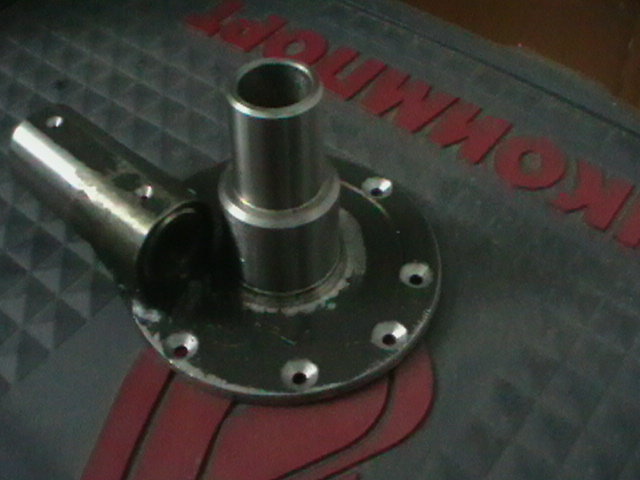

это основа. Сделана из стального блина и 2х деталей. Все сварено электросваркой и обработано на токарном станке. запрессованы бронзовые втулки и развернуты разверткой на 20мм.

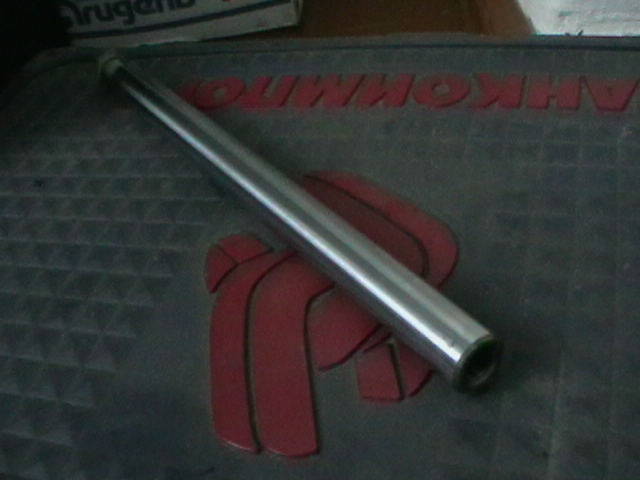

это кусок штока на D-20мм от гидро-амортизатора грузового автомобиля Камаз,в виду того что боковая поверхность закалена и отшлифована. С обеих торцов просверлены отверстия и нарезана резьба М12*1,25.

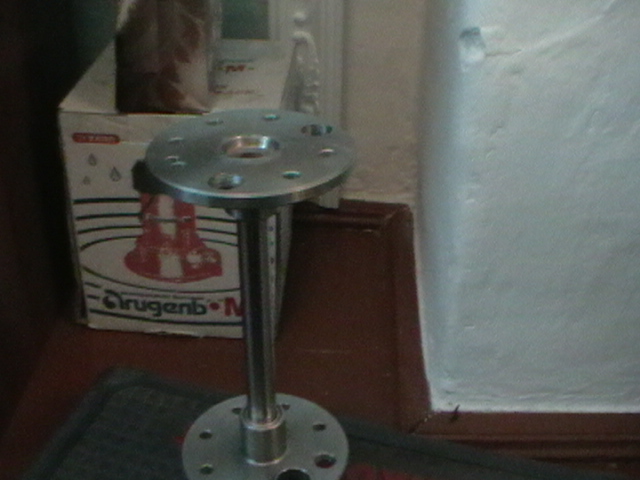

блин фото вроде стоймя ставил а загрузились лежа. Что то комп глючит. на первой фото 2 детали в сборе, на крайней 3.

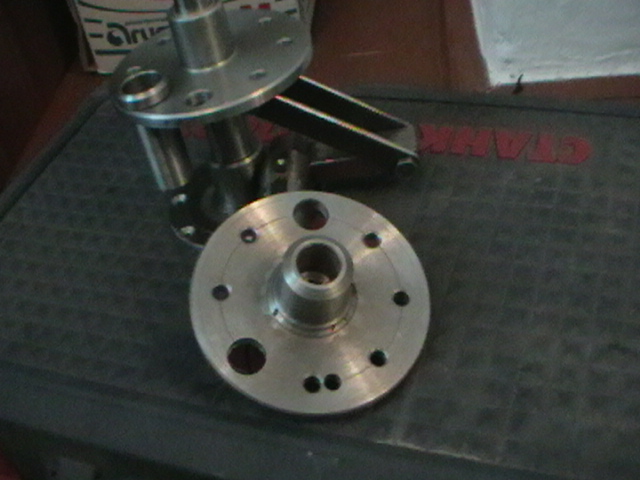

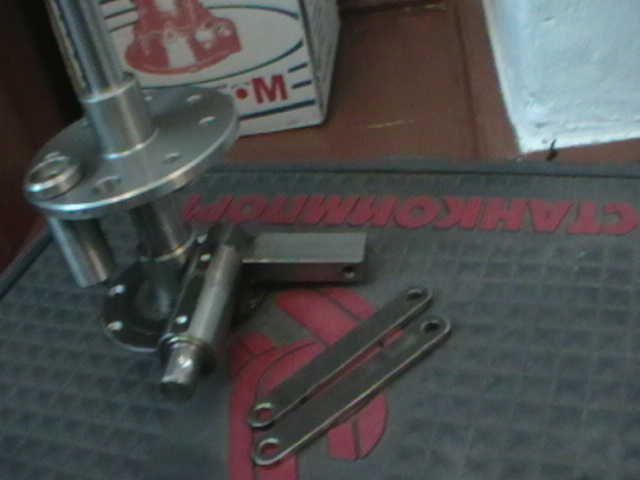

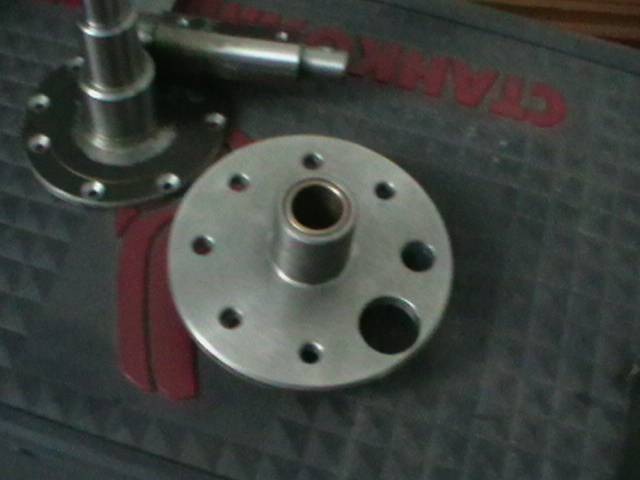

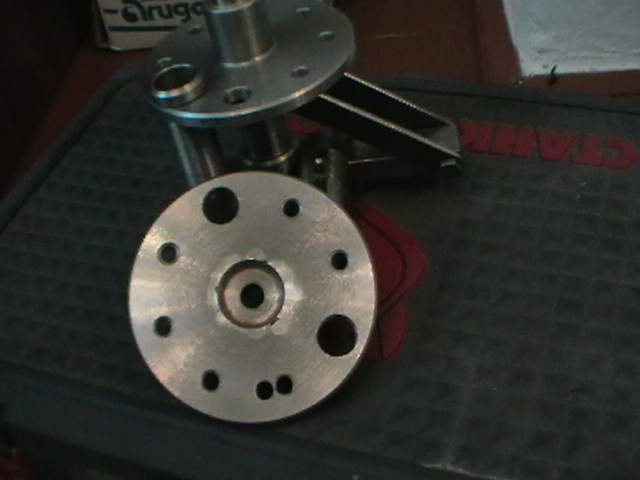

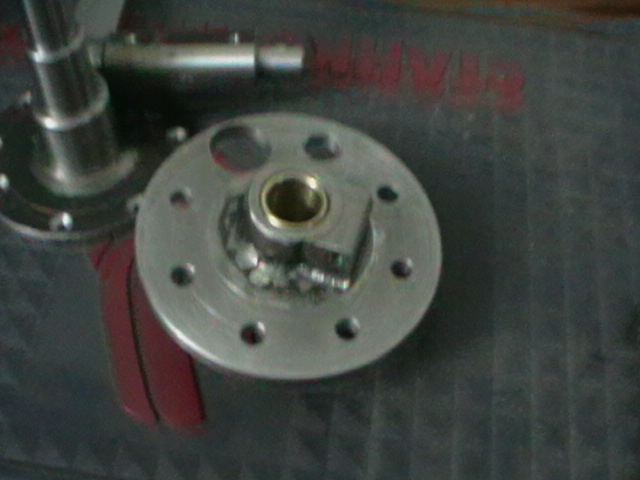

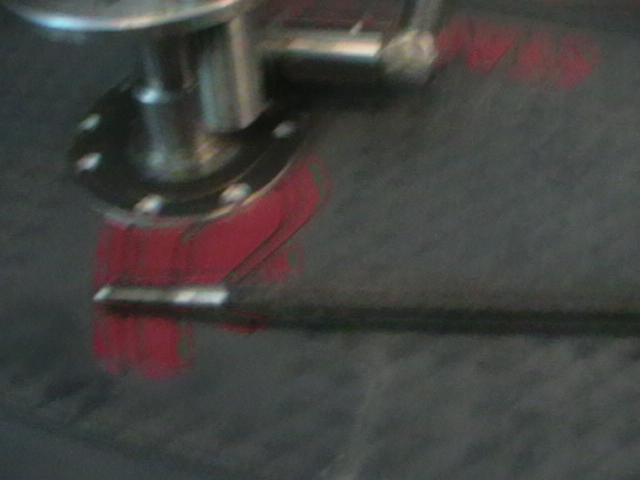

это ползун сделан из стального блина толщиной 10мм D-120мм, по диаметру 90мм размечены 8 центров и просверлены 6 отв. d-8,5мм, 1но 14,5мм, и одно 25мм, и втулки детали сначала сварены потом обработаны. Внутрь запрессованы бронзовые втулки и развернуты разверткой на 20мм.

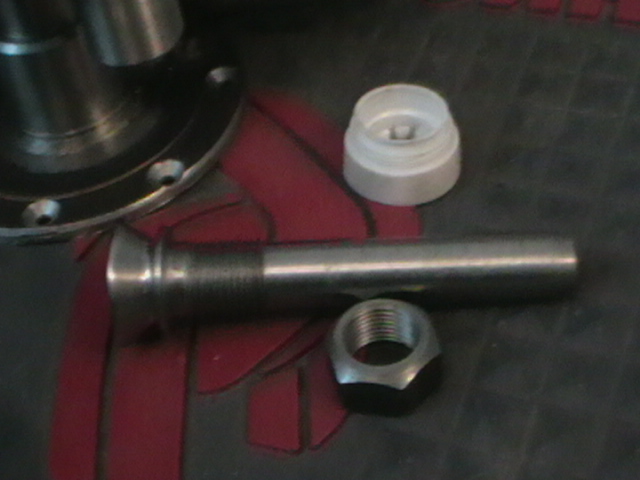

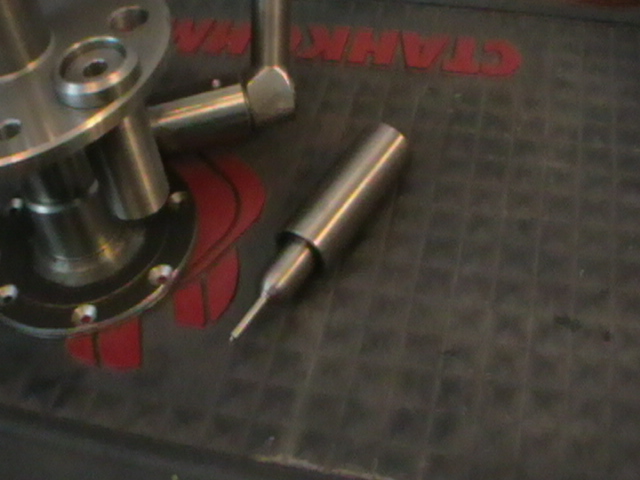

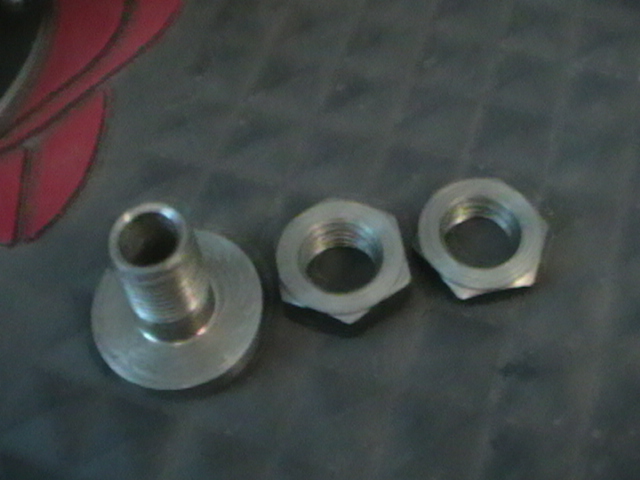

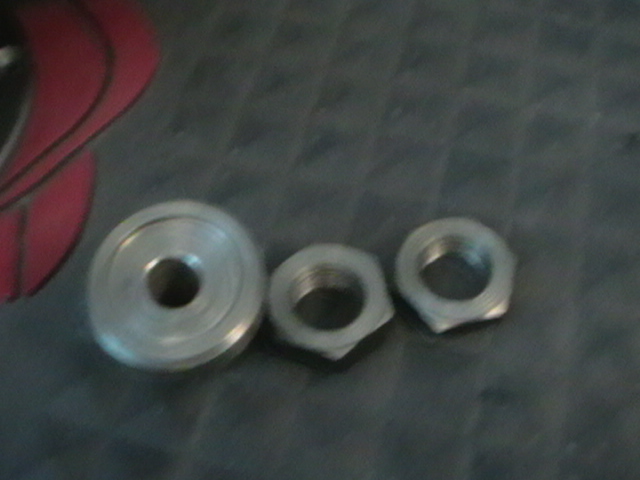

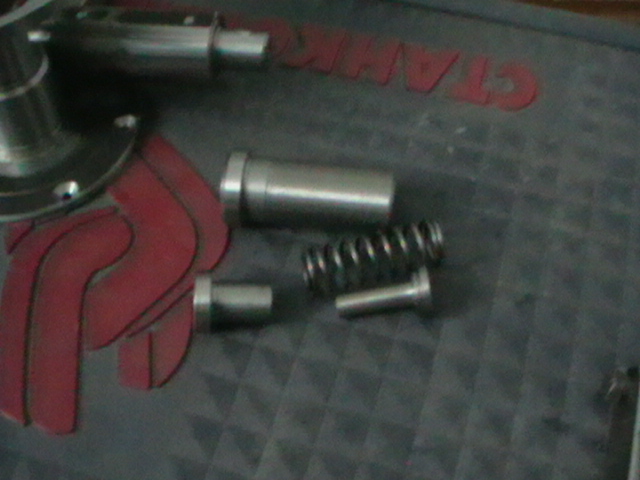

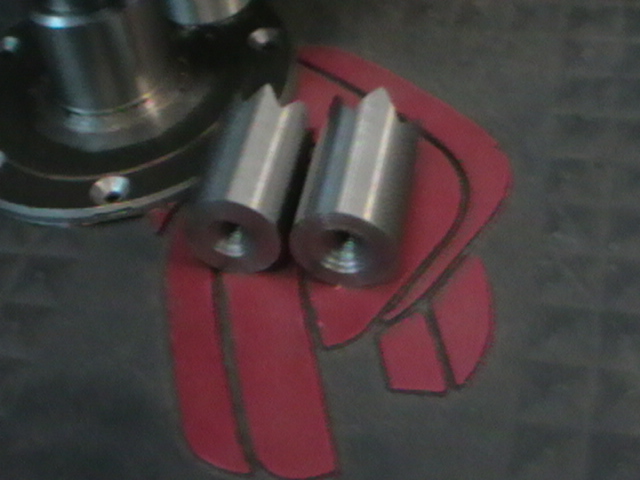

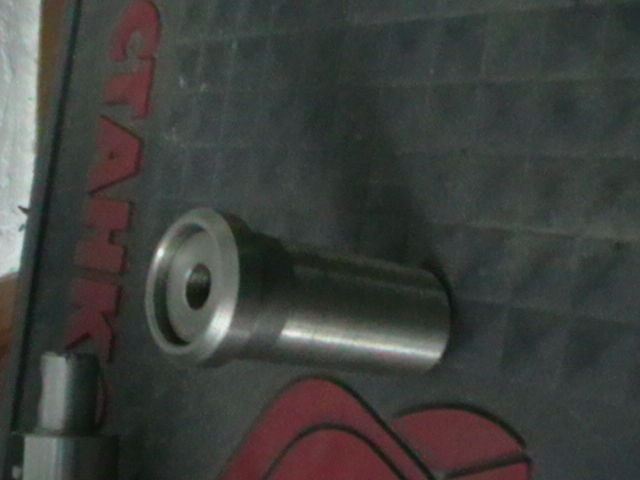

Это детали для запрессовки капсюля наружная втулка запрессовывается в ползун в самое большое отверстие.

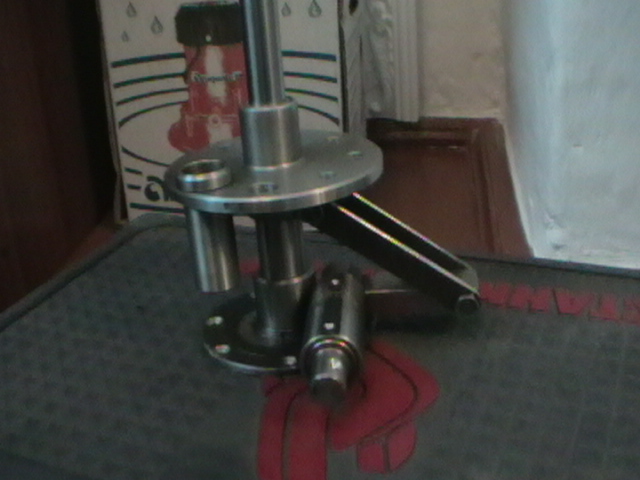

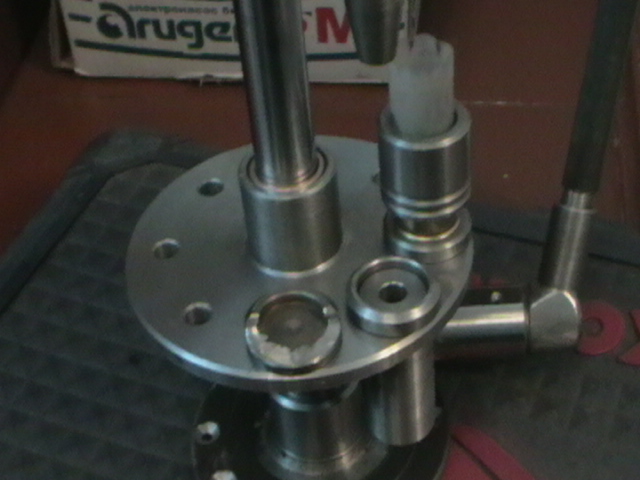

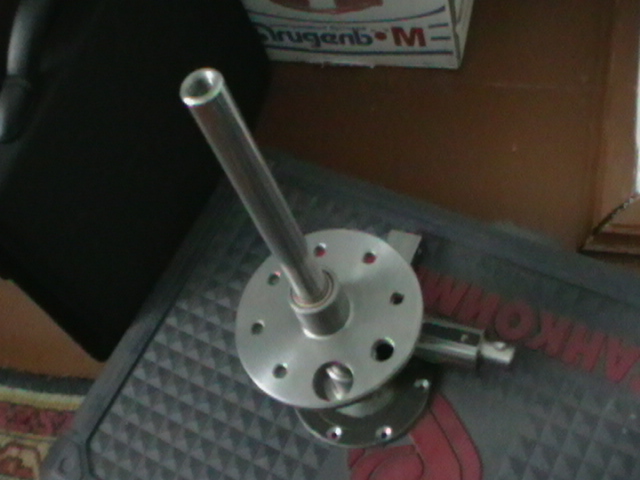

здесь уже на месте.

на 2х крайних фото крыша, изготовлена из стального блина толщиной 10мм, D-120мм по диаметру 90мм размечены 8 центров, и просверлены 6 отверстий d-8,5мм(+ одно лишнее), и 2 отверстия 18мм, и втулки. Детали сварены электросваркой и потом обработаны. -

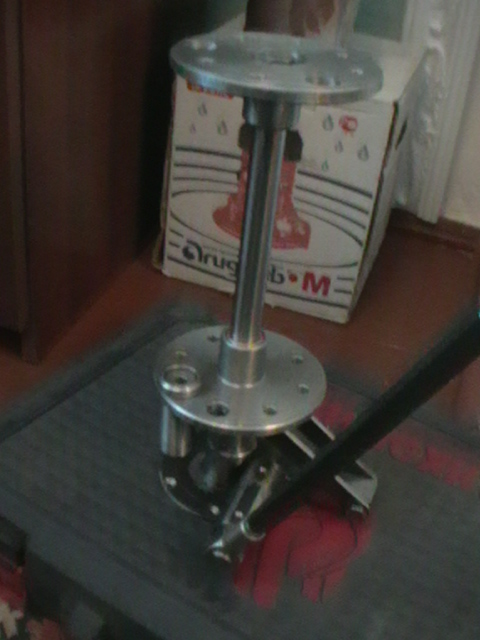

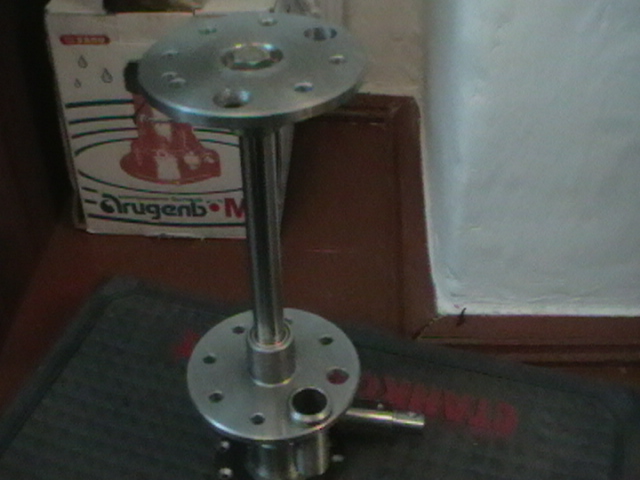

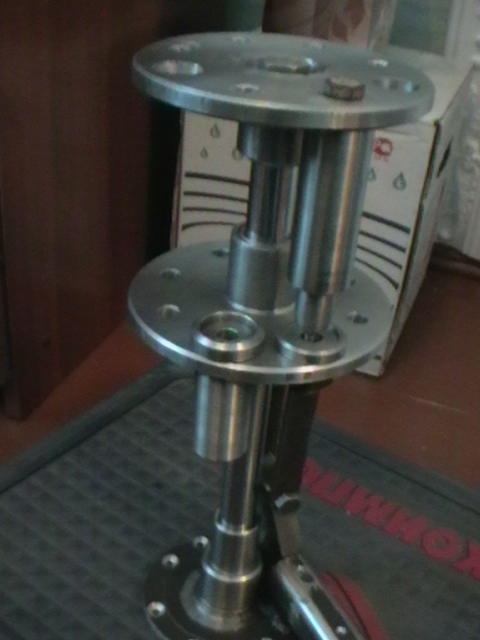

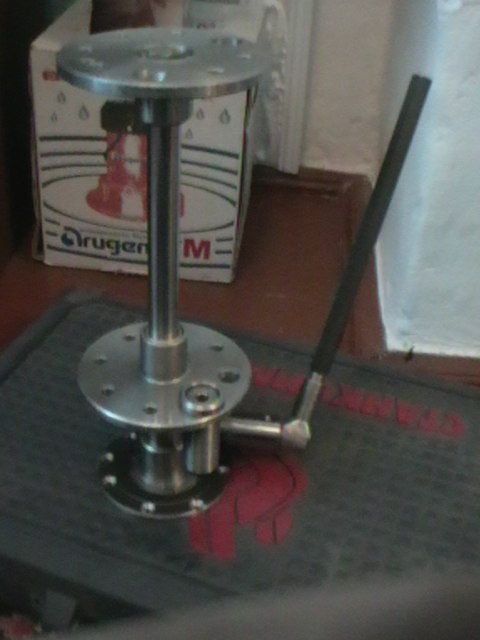

крыша на месте. -

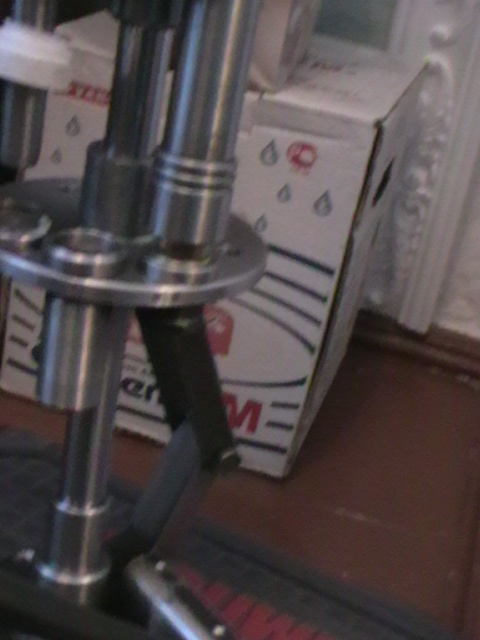

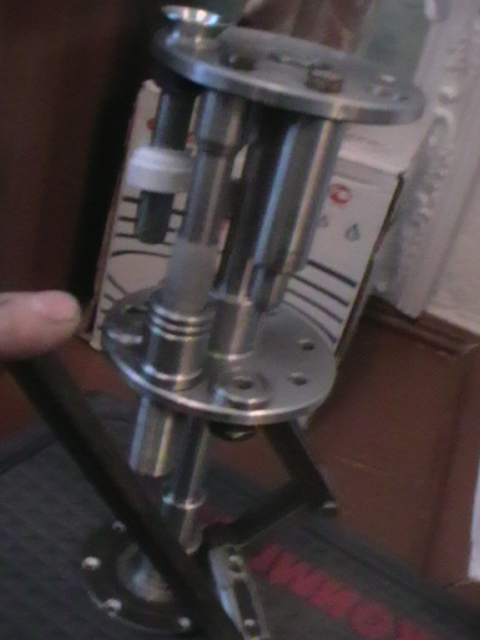

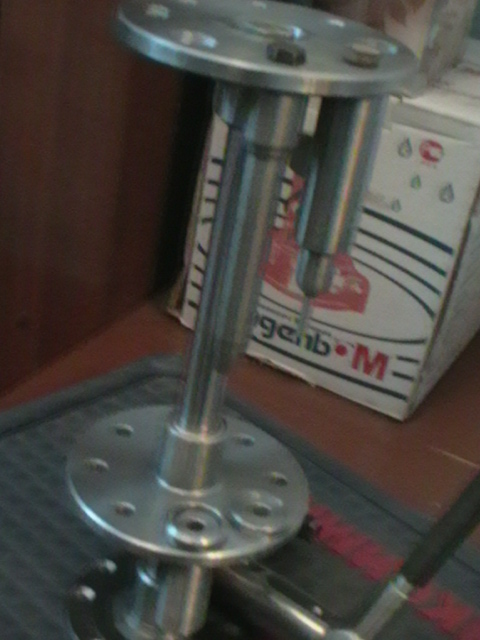

на 2х крайних фото показан рабочий ход ползуна 112мм.между ползуном и крышей остается 101мм.

IMGA0547.JPG,IMGA0548.JPG,IMGA0549.JPG,IMGA0550.JPG,IMGA0551.JPG,IMGA0552.JPG,IMGA0553.JPG,IMGA0554.JPG,IMGA0555.JPG,IMGA0556.JPG,IMGA0557.JPG

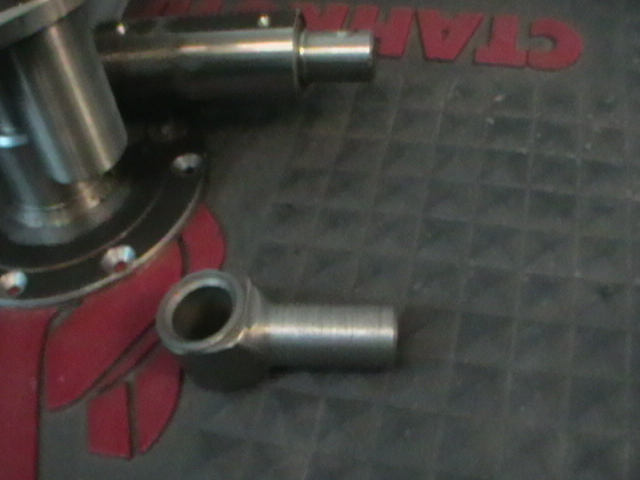

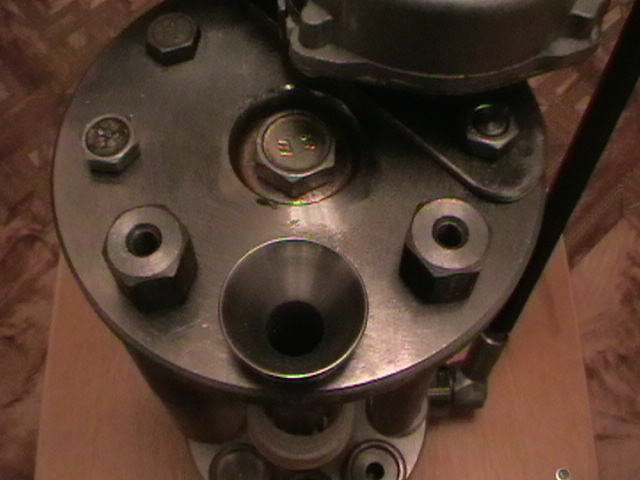

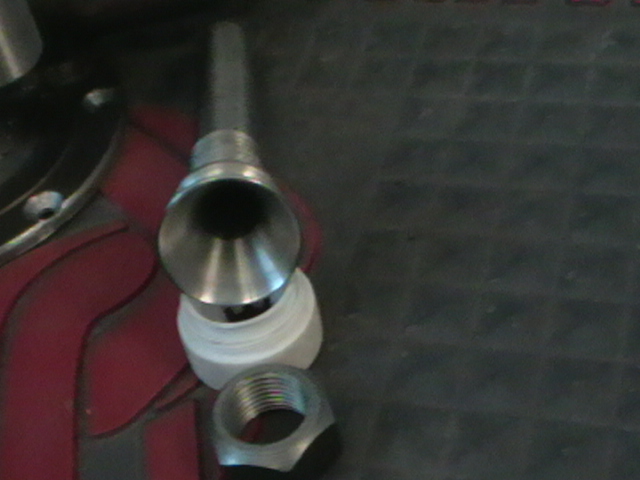

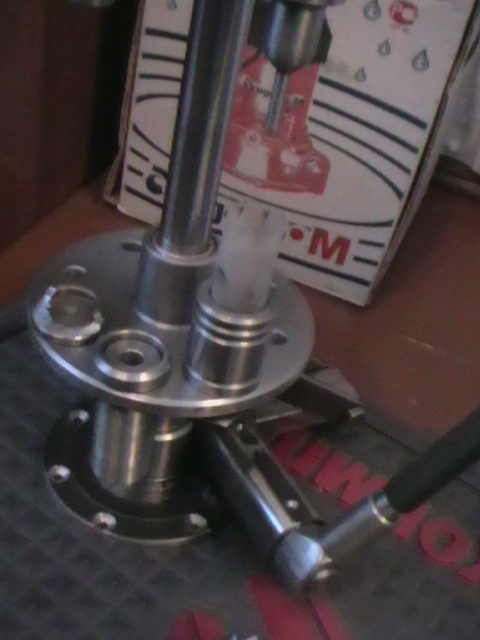

, это воронка для засыпки пороха и дроби, а также для досылания пыжей и прочей лабуды. -

IMGA0558.JPG,IMGA0559.JPG,IMGA0560.JPG,IMGA0561.JPG,IMGA0562.JPG,IMGA0563.JPG,IMGA0564.JPG,IMGA0564.JPG,IMGA0565.JPG,IMGA0566.JPG,IMGA0566.JPG,IMGA0567.JPG,IMGA0569.JPG,IMGA0570.JPG,IMGA0571.JPG,IMGA0572.JPG,IMGA0573.JPG

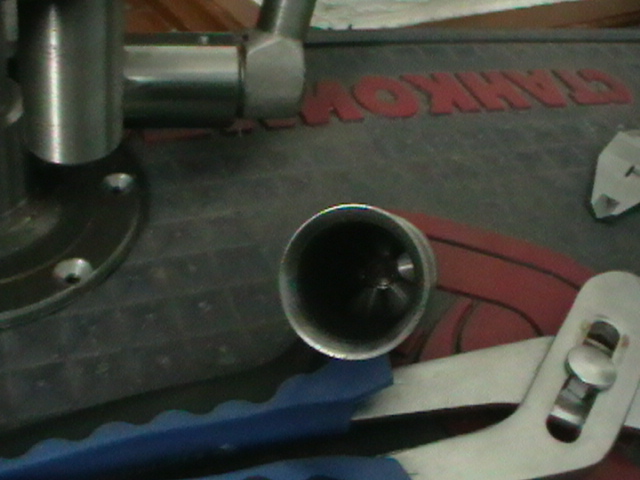

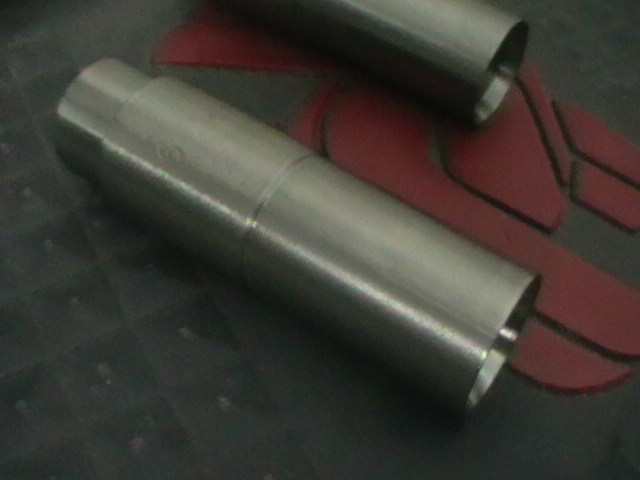

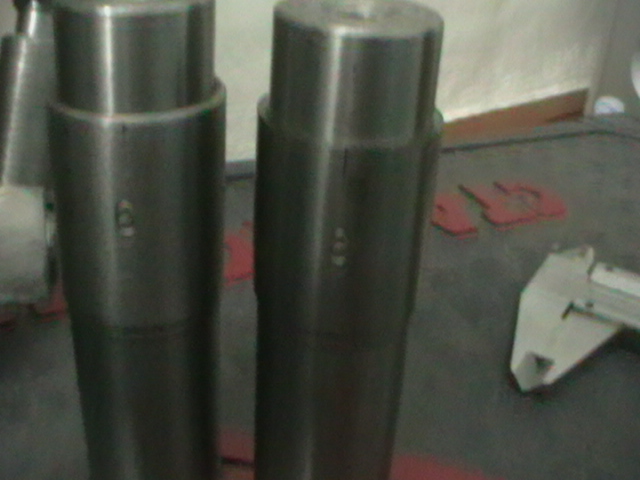

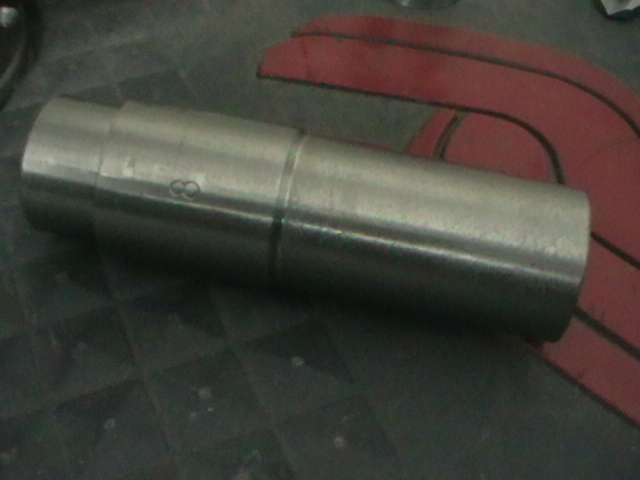

фигурные штуки для нарезания гильз под звезду, впрессованы в направляющие втулки, на них сделана отметина для снаряжения стреляных гильз, и отчеканена соответствующая цифра. И вот собственно я для чего у форумчан спрашивал как подключить мотор-редуктор от блока питания компьютера. Еще раз выражу благодарность: СПАСИБО БОЛЬШОЕ! Итак достался мне мотор редуктор от дворников от иномарки на халяву, лишнее я отпилил (корпус) механизм ненужный был удален, и выточен другой вал. чтобы закрыть дыру в корпусе пластина крышка была в соответствующем месте загнута и все лишнее удалено. Вот что получилось: -

IMGA0574.JPG,IMGA0575.JPG,IMGA0576.JPG,IMGA0577.JPG,IMGA0578.JPG,IMGA0579.JPGIMGA0580.JPG,IMGA0581.JPGIMGA0582.JPGIMGA0579.JPG

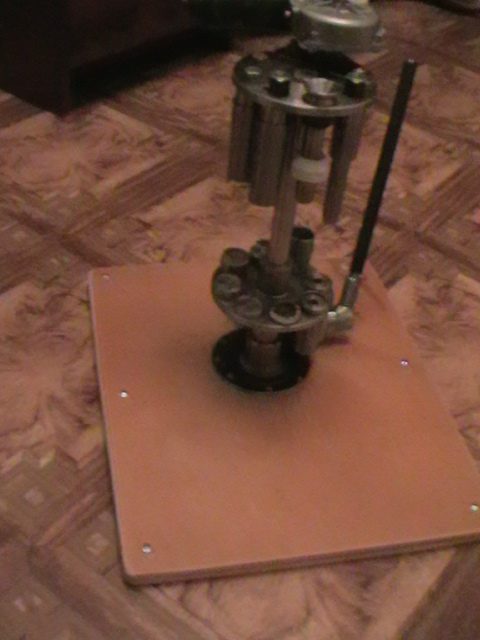

и на пластину-крышку был изготовлен и приварен кронштейн для крепления ко всей аппликации. Потом была изготовлена столешница из 2х кусков 9мм фанеры для того чтобы все можно было ставить на стол. И вот что получилось: -

IMGA0585.JPG,IMGA0586.JPG,IMGA0587.JPG,IMGA0588.JPG,IMGA0589.JPG,IMGA0590.JPG,IMGA0591.JPG

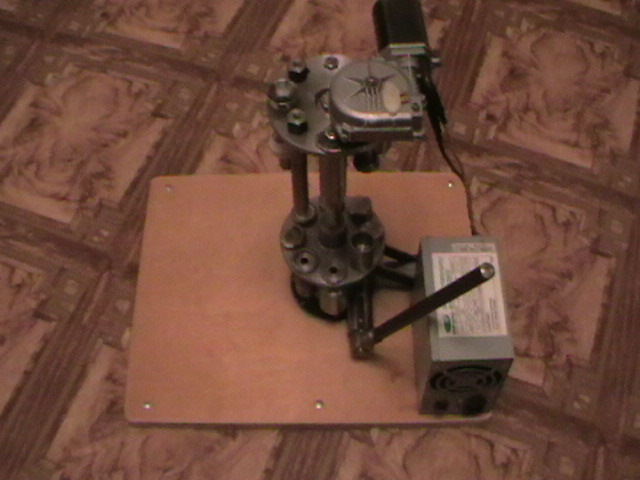

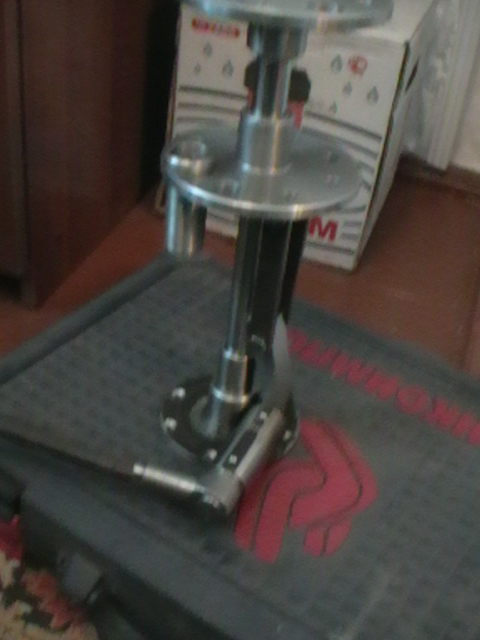

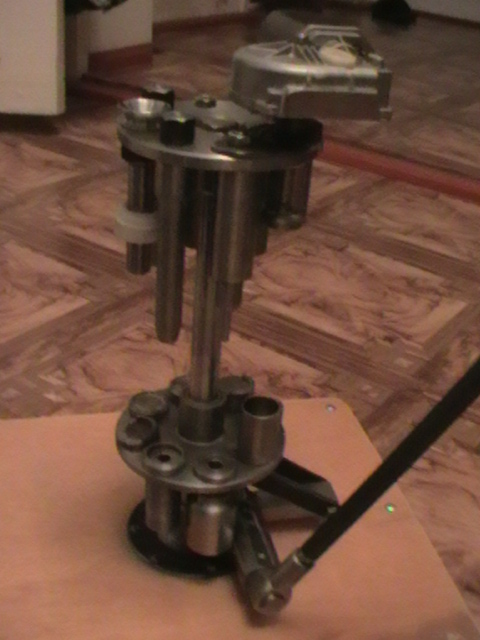

вот собственно и АППАРАТ. И проба пера: -

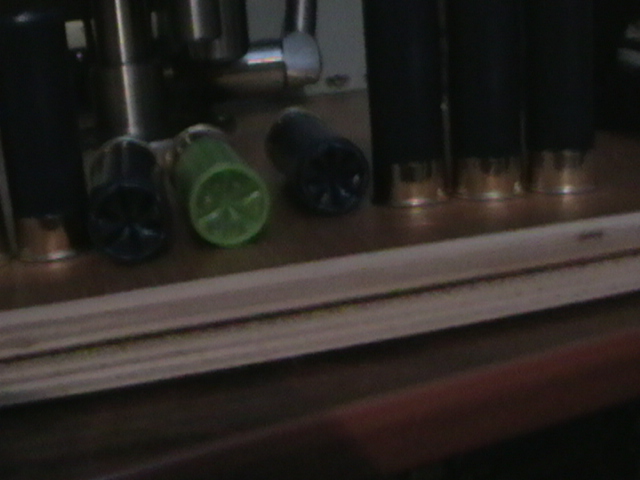

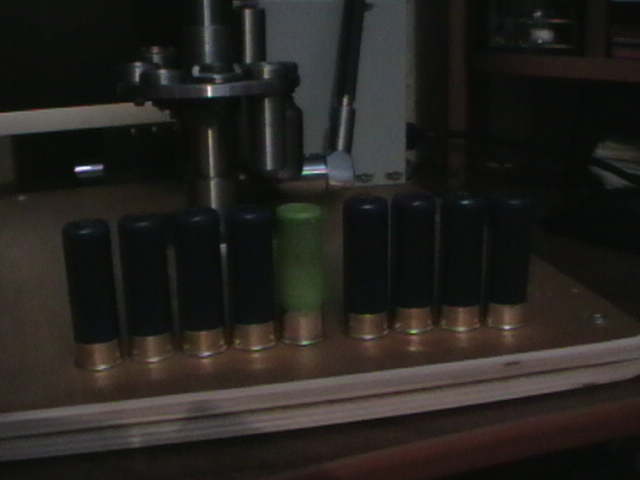

, в центре стоит патрон светленький заводского снаряжения слева звесденые на 6 лучей, справа на 8.


положил по патрону чтобы было видно как закрыло.


и зарядил 2 пули. Мотор крутит закрутку медленно по этому первый патрон закрывает долго, второй уже быстрее. Станок вытаскивает из гильзы целый капсюль без проблем. Запрессовывает. Обжимает донце гильзы. Вставляет пыжы, есть задумка присобачить еще мерку для отмеривания пороха и дроби. Нарезает звезду на 6,и 8 лучей. закрывает звездение. Обжимает фаску на звезденых патронах. Производит закатку. СПАСИБО! Маленько отремонтировал пост, а то не все фото почему то вставились. Ну не гламурный конечно станок получился. Для меня это не главное, важнее чтобы дело свое делал исправно. На все вопросы постараюсь ответить, вчера времени не было спать пошел уже за полночь.
Ну что попробуем дополнить тему маленько. Потом попрошу модераторов этот пост перебросить в первый, чтобы тема не размокла. Итак наброски от руки как и обещал, с размерами чтобы было понятно. Начну по порядку, для этого разобрал станок и снял размеры с некоторых деталей. Некоторые состоят из нескольких свареных электро-сваркой. Там с кратким описанием как и что делалось.
Посмотреть вложение 157442

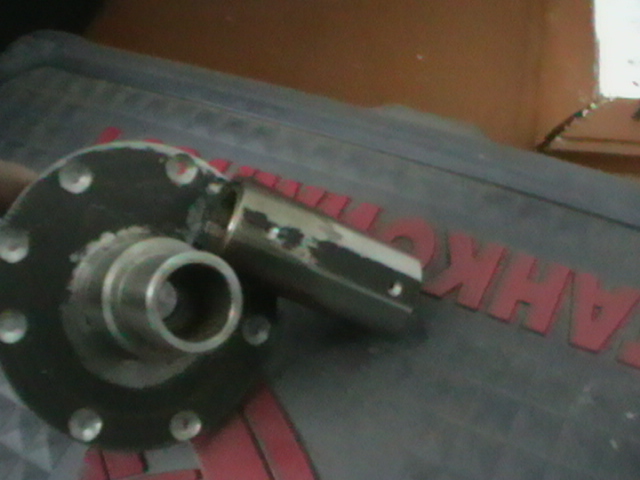

Эта деталь сварная. Сначала к железному блину вырезанному сваркой из листа 5ки просто приварили круглую болванку. потом зажав в станок за болванку обточили блин. Потом зажав за блин обточили и просверлили болванку. потом опять зажав за болванку сделали потай под болт. вторая деталь делалась из шестигранника на 36. под кулачек патрона на токарном станке подложили пластину и просверлив и проточив деталь была отрезана ( да были еще сняты фаски изнутри и снаружи) после отрезания была снята фаска изнутри с другой стороны. потом деталь была обработана на наждаке (сняты углы шестигранника) кроме подставки (той части которая приварена) потом все сварилось.
Посмотреть вложение 157443

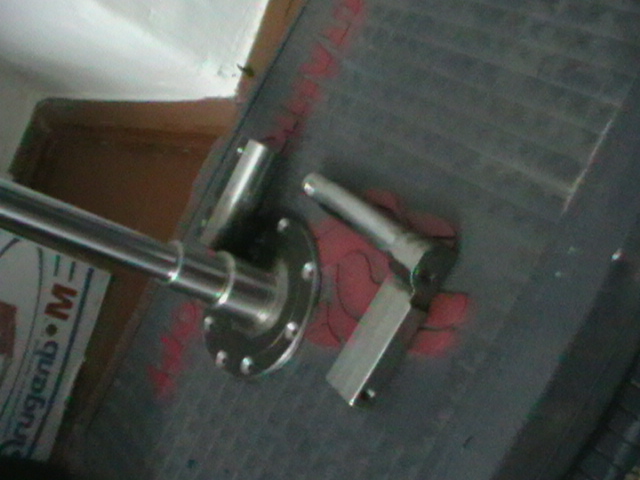

Эта деталь тоже сварная. Только где шток вварен толщина 24*24мм, если смотреть в профиль то с отверстием похож на Р причем выпуклостью к основанию. Для оси кулака тоже использован кусок штока от гидро-амортизатора D-20мм, поверхность закалена и отшлифована.
Посмотреть вложение 157444
Деталь нуждающаяся в хорошем сварщике, мне при заварке,простите так насрали. Задолбался зубило заточеным из сверла сопли и наплывы вырубать. Причем варить нужно именно там где не очень удобно. перад сваркой нужно будет изготовить 2 шайбы болт с гайкой и втулку. потом все это выбросится за ненадобностью.
Посмотреть вложение 157447
Вот после сварки позуна его зажимают в станок за втулку и ровняют (от сварки ведет) блин с нижней стороны, делается кольцевая риска по диаметру 90мм, и по ней производят разметку через 45*. Причем первая риска делается ровно по середине выступа к которому потом прикручиваются пластины-толкалы. СПАСИБО,
Да на ползуне вторую сторону выровнять обязательно!

Итак продолжим выкладывание моих набросков, жалко бог не дал художественных талантов.
Тут все просто, болванка приваривается к стальному блину из 10ки, зажимаем за болванку и обрабатываем блин до нужного размера. Затем зажимаем за блин, выровняв последний от вертикального биения. И ровняем торец блина, обрабатываем наружную часть приваренной болванки до необходимых размеров. Сверлим насквозь сверлом на 12,5, и потай под шток. Производим разметку через 45* по диаметру 90мм. ровняем вторую сторону блина, зажав за проточенную болванку. И делаем потай под головку болта( чтобы не мешала, и торцовым ключом можно было подлезть). Керним отверстия и сверлим. Второпластовая втулка служит дополнительной опорой вала закрутки, и по ней центруем Мотор-редуктор.
, Ну тут вроде все понятно. Отдельно про бутылку. Мастырил всякие баночки из под витаминов и таблеток. То были слишком длинными, то слишком толстыми. Решил сделать именно такую какую нужно но металлическую, на случай вынимания целых капсюлей ( чтобы уже точно не пробило). Выдавлена из тонкостенной трубы на токарном станке, и в горловине нарезана метрическая резьба М22*1,5. Второе фото чтобы не подумали что болтун, и каждая деталь на своем месте, на чертеже.
Тут тоже вроде все просто. Деталей не выкладываю были выше.
, Ну и тут как бы не сложно. Вот над этой воронкой и планирую поставить мерку для пороха и дроби.
Итак продолжим пополнять тему про самолепный станок для снаряги патрошков.

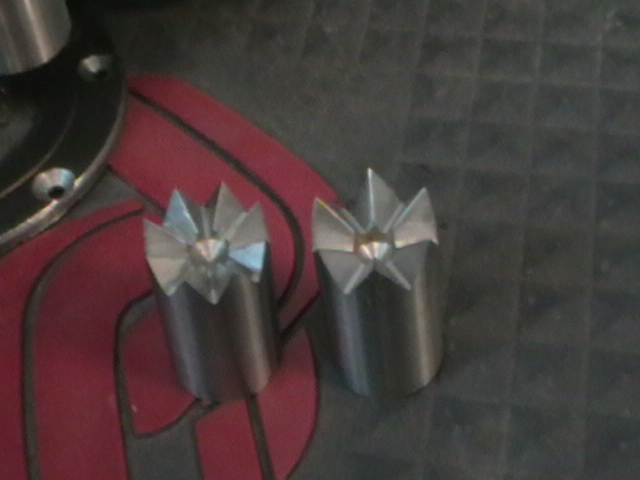

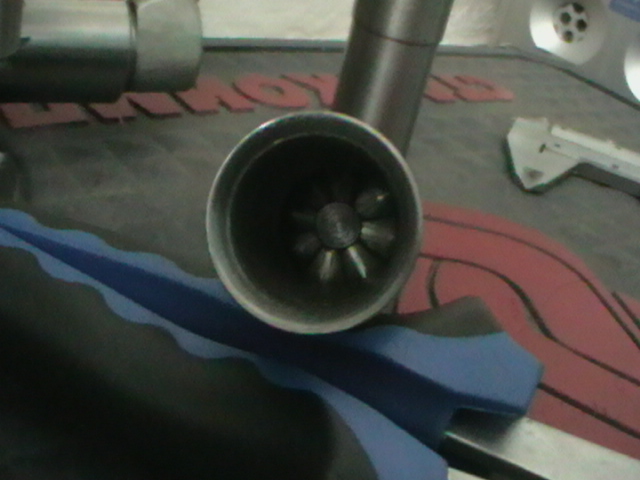

Это для нарезки звезды на гильзе . Первая на 6 лучей вторая на 8. Нарезались на фрезерном станке, тонкой( 2мм) дисковой фрезой в делительной головке. Наклон фрезы был 30* относительно оси заготовки. Поэтому имеем угол в 60* на вершине угла. Были выточены направляющие втулки и эти короны в них запрессованы. Благодаря заходному конусу центровать гильзы не нужно, они сразу попадают туда-куда нужно.
, Это набросок и детали порта запечатывания звезды. Внутреняя поверхность должна быть гладкой, точилась проходным-упорным резцом на маленькой подаче. Сам угол резца сразу затачивался с радиусом 1мм.
, Это набросок и детали порта окончательного запечатывания звезды. Внутреняя поверхность (где находится дульце гильзы) должна быть гладкой. Точилась внутренним проходным-отогнутым резцом, сразу резец затачивался чтобы в конце прохода образовывалась внутреняя фаска в 40*, и сам угол затачивался с радиусом в 1мм.

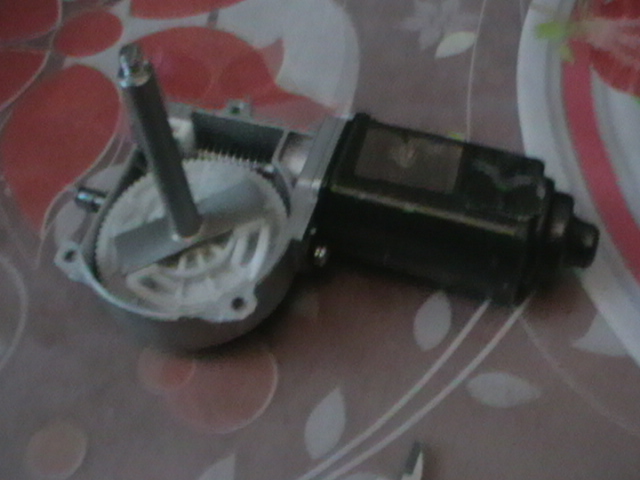

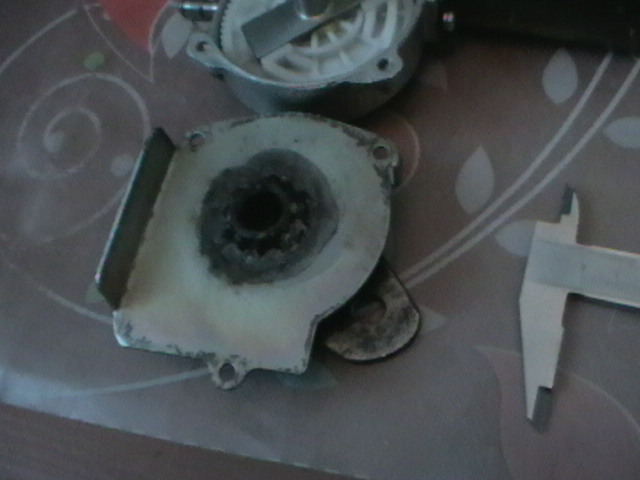

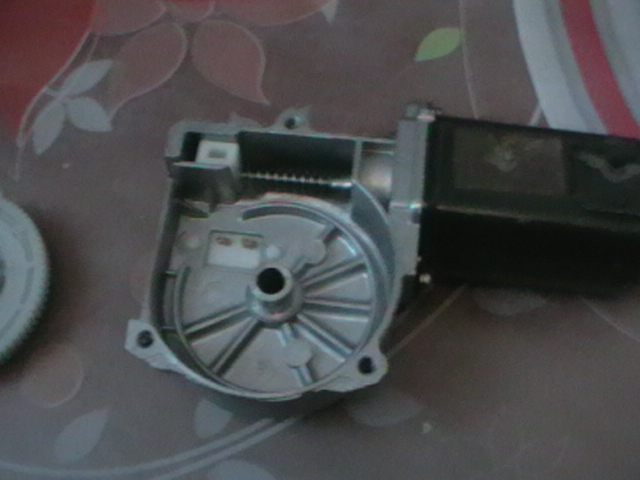

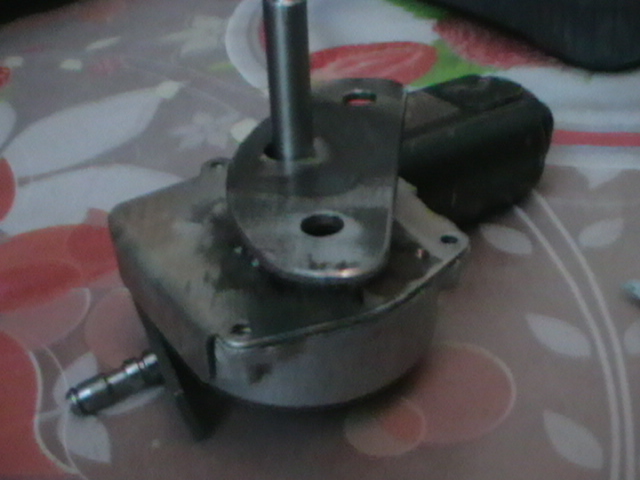

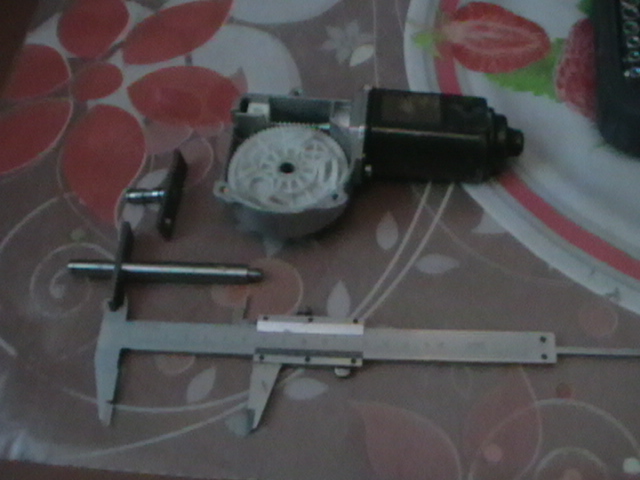

, Это фото мотор-редуктора со стороны кронштейна. Пластина размечалась через КРЫШУ (деталь) по маленьким отверстиям. и приварилась к крышке редуктора через втулку высотой 20мм (обрезок водопроводной трубы на 1/2"). Закрутка вытачивалась по гильзе 16 кал., и потом снималась фаска по 12му, и заходная фаска. Внутренние выступы выбивались с другой стороны полностью стальной отверткой. Державку высверливали сверлом на 23мм, у которого были сняты на перьях фаски 2мм*45*.
Итак продолжим пополнять фотографиями первый пост.
,

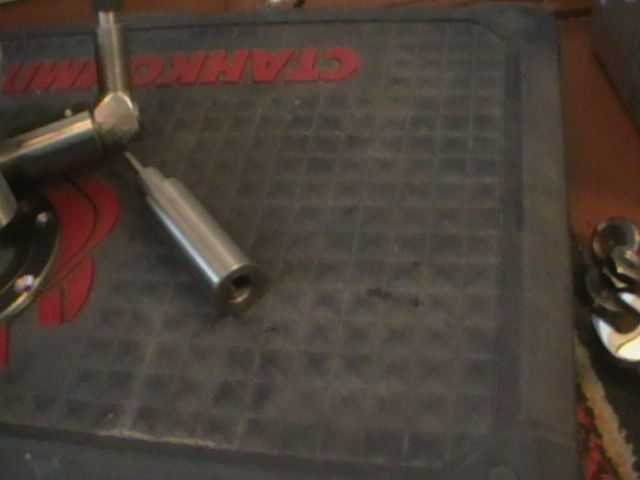

Это еще с самого пресса. Собственно рычаг и петля для него. они то и приводят всю апликацию в действие.
, ,
В детали уже вкручены и затянуты штуцера. Откручивать не стал так как карман по которому движется планка-мерка выровнен, и отшлифован бархатным напильником.
В посте №55 есть несколько фото процесса изготовления этой детали. В пластине со стороны планки-мерки в высыпном отверстии сняты фаски.
,
Пока вроде все. Осталась сама планка-мерка но эскизы с размерами этой детали и фотографии постараюсь выложить в ближайшее время.
СПАСИБО!

Последнее редактирование модератором:
отличный станок!

Ну что тут скажешь,просто мастерски!!!молодцом Николаич!!!

Привет Виталий,у меня есть блок питания от компьютера 500 ватный какие провода идут на выход 12 вольт ,а то их там целая куча если есть фото проводов это будет отлично.Заранее Спасибо

Всё хорошо,но вот фотки ...

Ну, Николаич! Ай да мастеровой! Респект!

Завидую по доброму...я бы не смог такое соорудить.Уважуха)))

Виталя, суръёзная работа! Сразу не разобрался даже, надо будет это дело хорошенько рассмотреть и обмозговать...

это круче, чем ли! и, имхо, не хуже, чем мес, по тому что ни тот, ни тот гильзы не закатывают.
а дозаторы приделать не проблема, сделаешь со временем!

Виталий, ну чего тут сказать. Скоро в космос!!!!
Прямо Левша и Кулибин в одном исполнении!!!!!
Хотел бы жить рядом с таким соседом.

отличный станок, а чертежами не поделитесь!

отличный станок, а чертежами не поделитесь!
Думаю, что Виталий со своими чертежами может это изделие запатентовать, наладить выпуск и занять достойное место в нише по продажам станков для снаряжения патронов.

Молодец, это сколько старания и тепения нужно, чтобы все получилось! Уважаю!

vigor61, Юра мне посоветовали взять провода желтого и черного цвета, соответственно + и -. И не забудь соединить зеленый провод и черный, иначе блок питания просто не включится. В разделе Ни охота Ни рыбалка есть подраздел Приусадебное хозяйство. Там тема Нужен совет электрика. Там все написано. Всего доброго!

--- Добор поста---

,но вот фотки ...
Толя, ну нисколько я не фотограф. Работаю с мазутой, горячим и холодным металлом, закручиваю и откручиваю гайки, и много чего приходится делать.

--- Добор поста---

может это изделие запатентовать, наладить выпуск и занять достойное место в нише по продажам станков для снаряжения патронов.
Дима я для этого шибко ленив, чертежей нет так наброски с размерами со временем выложу в этой теме. Просто буду дополнять первый пост.
это сколько старания и тепения нужно,
Ровно 3 недели ушло. От многого отказался и многое переделал по нескольку раз пока не стало радовать своей работой. Благо к токарному станку доступ пока есть, и советчик дельный имеется.

точно в космос летал
Дима да простой мужик с руками и ногами, и головой. Таких не берут в космонавты, такие здесь нужны. Чертежи чертить точно не сможем. А эскизы от руки (ну край по линейке) с подробным описанием будут. Но позже пока мерку думаем как слясить.

Думаю, что Виталий со своими чертежами может это изделие запатентовать, наладить выпуск и занять достойное место в нише по продажам станков для снаряжения патронов.

Как-то так, да. Главное у китайцев их не заказывать производство.

Буду следить - есть кой какие навыки работы с металом... А вдруг :)

Виталий Спасибо за информацию.

Но позже пока мерку думаем как слясить.

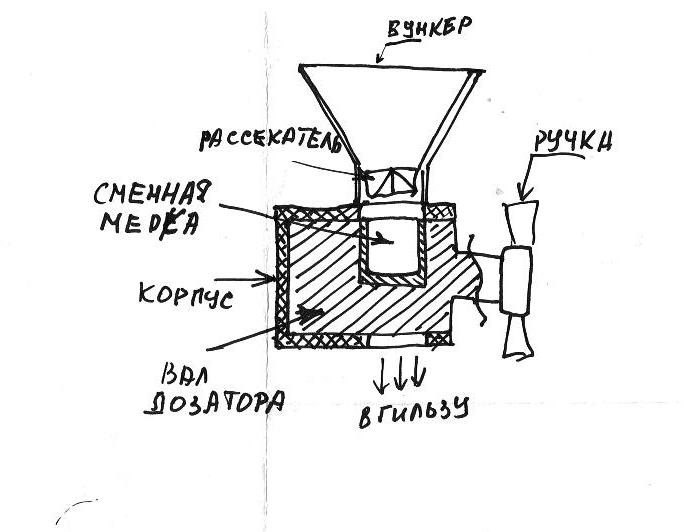

а чё лисапет изобретать?примерно так устроен дозатор:
экскьюзьмить прошу за "красивый" рисунок:ah:
короче, простейший дозатор- это втулка с отверстием, перпендикулярным оси. в ней вал, в котором просверлено такое же примерно отверстие, в которое вставляется сменная мерка для пороха или дроби.с одной стороны отверстия- бункер с "зельем", с другой - патрон. в горловине дозатора стоит рассекатель из пары пересекающихся вертикально расположенных пластин , либо пирамид. он нужен для однообразности наполнения мерки порохом, не зависимо от его объёма в бункере. когда мерка обращена к бункеру, она, естественно, заполняется порохом или дробью. поворачиваем ручку дозатора на 180 град- мерка опрокидывается в гильзу, а т. к. отверстие в валу не сквозное, то вал перекрывает горловину бункера. снова крутим ручку на 180, - мерка опять заполняется...
