УПРАВЛЕНИЕ ВЕНТИЛЯЦИЕЙ
И ОТОПЛЕНИЕМ САЛОНА
Вентиляция и отопление салона
регулируются в зависимости от
температуры наружного воздуха.
Вентиляция салона
Наружный воздух может посту-
пать в салон автомобиля:
– через открытые стекла дверей;

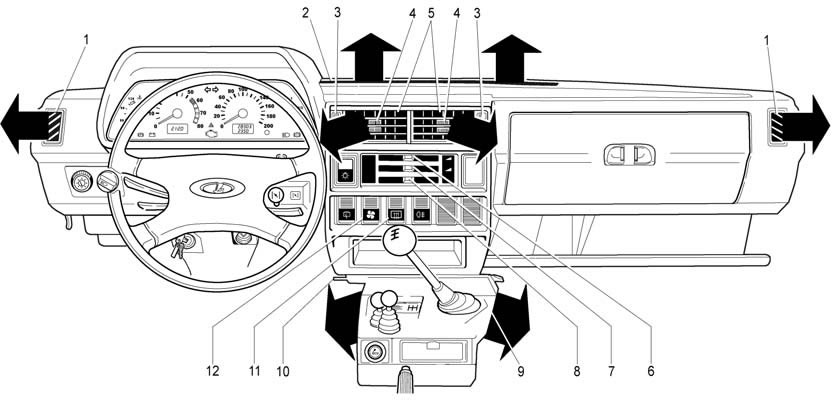

– через сопла 2 (рис. 25) обдува
ветрового стекла, если передви-
нуть вправо распределительный
рычаг 8 и рычаг 7 управления
крышкой люка воздухопритока;
– через боковые сопла 1 обдува
стекол дверей, если передвинуть
вправо рычаг 7 и влево рычаг 8;
– через отверстия 9 кожуха ото-
пителя в зону ног водителя и
переднего пассажира, если от-
крыть рычагом 10 крышку отопите-
ля и передвинуть вправо рычаг 7;
– через центральные сопла 5
напрямую из коробки воздухопри-
тока при движении автомобиля,
если регуляторами 3 открыть
заслонки сопел (летний обдув).
Перемещением рычага 4 в гори-
зонтальном и вертикальном на-
правлениях меняется направле-
ние воздушного потока из сопла.
В среднем положении рычага 8 и
в правом крайнем положении
рычага 7 воздух будет поступать
через сопла 1, так и через сопла 2.
В случае движения автомобиля с
небольшой скоростью можно уве-
личить количество поступающего
воздуха, включив переключателем
12 электровентилятор отопителя.
Предохранение от запотевания
ветрового стекла, стекол
дверей и заднего стекла
Для предохранения ветрового
стекла и стекол дверей от запоте-
вания достаточно направить на
них воздух, для чего:
– закройте рычагом 10 крышку
отопителя;
– передвиньте рычаг 8 вправо, а
рычаг 7 установите в среднее
положение;
– при необходимости включите
электровентилятор отопителя.
Если нужно немного подогреть
поступающий воздух, передвинь-
те частично вправо рычаг 6 упра-
вления краном отопителя.
Для предохранения заднего сте-
кла от запотевания включите его
электрообогрев выключателем 11.
Отопление салона
Для отопления салона и предох-
ранения ветрового стекла, стекол
дверей и заднего стекла от запо-
тевания и обмерзания:
– передвиньте вправо рычаги 6
и 8;
– установите в среднее положе-
ние рычаг 7;
– откройте рычагом 10 крышку
отопителя;
– включите при необходимости
переключателем 12 электровенти-
лятор отопителя;
– включите выключателем 11
обогрев заднего стекла.
Теплый воздух будет напра-
вляться как в зону ног водителя и
пассажиров, так и на ветровое
стекло и стекла передних дверей.
Для более быстрого обогрева
только ветрового стекла закройте
рычагом 10 крышку отопителя и
передвиньте вправо рычаг 7.
