Растровые карты Garmin, как их сделать и установить в навигатор

  • Автор темы Автор темы JlOCOCb
  • Дата начала Дата начала
nsv-valerijj, еще раз, здравствуйте! Я не подумал, что у Вас в tif такой размер. Кстати, 1:25 000 - это карта. М.б., они накладываются на стандартную разграфку? Высылайте на почту png пока. Я, хоть, гляну. А столбы в чем?))

Просто они официально называются планы лесных насаждений) а делаются они, как правильно Василий сказал на основе космосников и еще чего го. Достаточно точный. Не так конечно как планшет но у планшета масштаб 1:10000.
Вообще лесной план служит для общего ориентирования в лесу, даёт общую картину о насаждении в каждом выделе и его форму. План разбит на лесные квартала а они в сваю очередь на выдела, каждый лесной выдел имеет свой цвет и дополнительные обозначения, по которым определяется насаждение в каждом выделе его возраст и т.д. А планшеты они белые только с границами кварталов и выделов, служат для отвода и нарезки лесосек в натуре. Сначала делается чертеж на планшете(абрис), снимаются углы и промеры , привязка от кв. столба и с этим чертежом топаем в лес и по нему отводится лесосека в рубку))
Да в идеале конечно когда нибудь хотелось бы и планшеты загнать в навигатор... Но сейчас главное план))

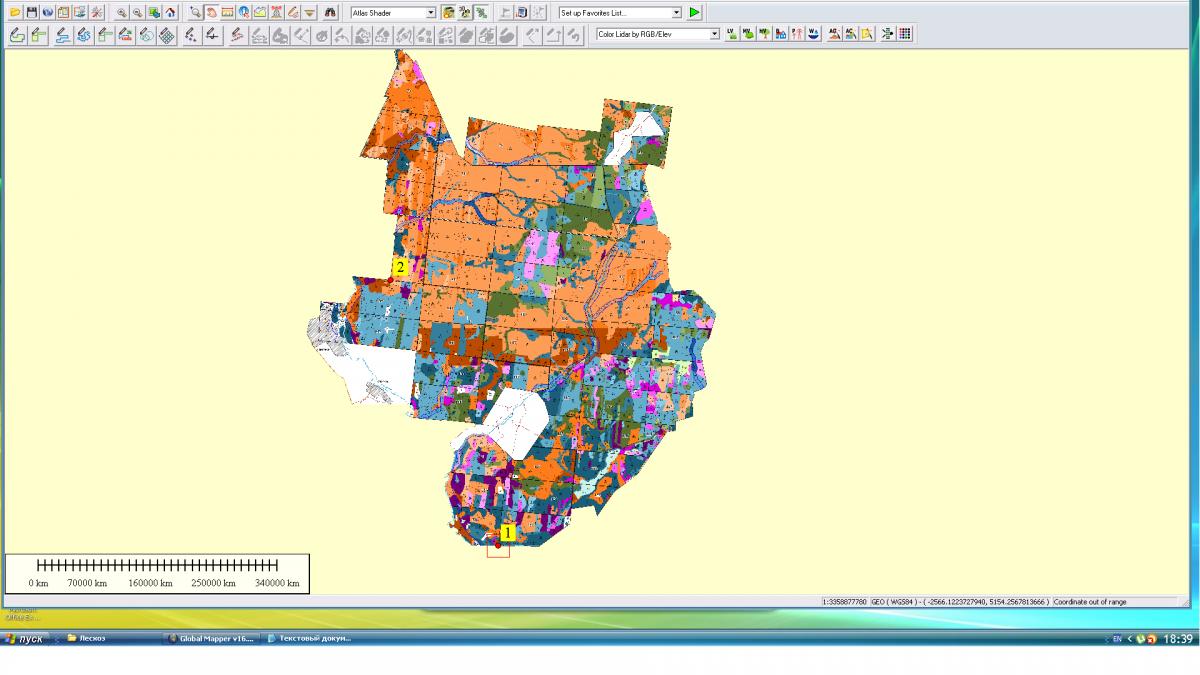

План.jpgnsv-valerijj, Все получил. Выкладываю скриншот. Я правильно расставил точки(1 и2, красные, а подписи желтые)? И еще, указанные координаты взяты из навигатора?

To vasek, Наверное, надо новую тему, да! Тогда пусть ув. тов. модераторы организуют, плз!

Да точки правильно, снятые навигатором!

Последнее редактирование:
Принято. Жду остальные.
Сегодня при более внимательном изучении растра нашел на нем 4 красных креста. Скорее всего, координатные. Тока нету подписей.(( Постарайтесь уточнить, все-таки,исходные данные у первых хозяев.

Последнее редактирование:
Дело в том что этот план у меня был в формате jpeg и разделен на 9 изображений формата а4, а кресты это места стыка листов, я их в фотошопе обрезал и склеил, они подошли идеально друг к другу.

А, понятно! А где остальные точки?

кресты это места стыка листов, я их в фотошопе обрезал и склеил
Меня Сергей Нет (светлая память) за фотошоп укорял. Лучше по отдельности листы в ГМ соединить. Просто, назначив опорные координаты каждому листу, они встанут на свои места, тут их и обьединить в одно.

Пока опорных точек нет, ничего не понятно. Я скачал Яндекс-спутник z18 на эту территорию. Много похожих мест!:ag:

лесное хозяйство везде одинаковое, в загоне.

Да, получил. Вообще, тут, как с водкой - много не бывает. Но надо не меньше 10, причем разбросанных по всей площади.

nsv-valerijj, Вот отсюда и далее... http://piterhunt.ru/scripts/forum/showthread.php?t=52590&page=2&p=1000164&viewfull=1#post1000164
Вот еще на эту тему http://forum.velomania.ru/showthread.php?t=109441
Вот еще нашел.. на САСГИС http://www.sasgis.org/mantis/view.php?id=1330[TABLE="class: width100, width: 1893"]
[TR="class: row-1, bgcolor: #D8D8D8"]
[TD="class: category, bgcolor: #C8C8E8"]Суть[/TD]
[TD="colspan: 5"]0001330: Медленная работа JNX карт, созданных SAS.Планета[/TD]
[/TR]
[TR="class: row-2, bgcolor: #E8E8E8"]
[TD="class: category, bgcolor: #C8C8E8"]Подробности[/TD]
[TD="colspan: 5"]JNX из SAS делается за один шаг но карта в результате выходит "медленная"[/TD]
[/TR]
[TR="class: row-1, bgcolor: #D8D8D8"]
[TD="class: category, bgcolor: #C8C8E8"]Дополнительные сведения[/TD]
[TD="colspan: 5"]алгоритм получения "быстрой карты"
http://alextutubalin.livejournal.com/240280.html?view=3042968 [^]
1 из SAS сохраняем ecw файл
http://blog.lexa.ru/sites/blog.lexa.ru/files/images/SAS-stitch.img_assist_custom.png [^]

2 загружаем файл в GlobalMapper и там конвертируем проекция - Geographic (Latitude/Longitude), а Datum - WGS84
http://blog.lexa.ru/sites/blog.lexa.ru/files/images/GM-projection.png [^]

3 Сохраняем результат в формате GeoTif:

4 конвертируем в JNX с помощью утилиты map2jnx[/TD]
[/TR]
[/TABLE]
Надо в проекции за цифрой 2 загружаем файл в GlobalMapper и там конвертируем проекция - Geographic (Latitude/Longitude), а Datum - WGS84 сделать, если карта приплюснутой получается в меркаторе. Сохранить, снова загрузить и затем экспортировать в JNX.

Последнее редактирование:
To nsv-valerijj, Приветствую! На скорую руку отправил Вам на почту готовый файл JNX. Залейте его в прибор(я написал, как) и пройдитесь с ним по Вашему участку. Посмотрите, где, какая невязка. Предупреждаю сразу, лучше,чем 25-30 метров не будет! Т.к. Ваши опорные точки сняты бытовым прибором. Если точность Вас устроит, будем дружить дальше.))В смысле, я постараюсь описать процесс. Но!! Обязательно узнайте у хозяев-изготовителей все данные этой карты(о чем писал выше). Отпишитесь потом на форуме. Удачи!

Василий мне скидывал карту привязанную по трем точкам, в тех районах где взяты точки, точность была довольно высокая не больше 10м.
Попробую вашу но только уже на следующей неделе.
Хотелось бы просто самому понять как это делается меня еще три соседних плана которые нужно объединять
Может кто нибудь сделает инструкцию о создании карт JNX c привязкой по реальным точка снятым в натуре?

Парни, модератора в разделе сейчас нет. Чистить и ухаживать за темами пока некому. Может быть вы будете так любезны, что перейдете на использование личной переписки?
Подумайте о том, что у Ваш частный сиюминутный вопрос будет увеличивать и захламлять тему много лет.
Может кто нибудь сделает инструкцию о создании карт JNX c привязкой по реальным точка снятым в натуре?
Пытаюсь вникнуть в суть проблемы и не могу понять что ещё нужно, кроме уже сделанного видео?
Какая разница по скольки точкам и как привязывать?
К примеру привязка в Ози. Забивайте точки не углов и середины листов карт, а те что есть у Вас и сохраняйте. Будет привязка по Вашим точкам.
Мне просто так проще, а уж потом переходит в GM. А можно и в самой GM при корректировке привязки не только выставить точки в нужные места, но и указать их имеющиеся координаты.

Последнее редактирование:
tikhpetr, установил вашу карту, в навигатор, видна неточность даже по некоторым точкам которые я давал, идет сдвиг(


--- Добор поста---

kkk2005, Подскажите пожалуйста, как лучше...Сначала привязывать по имеющимся точкам в Ozi. потом добавлять в ГМ и дальше экспортировать JNX или сразу привязывать в ГМ и экспортировать JNX.
В какой проекции и системе координат это делать?

начала привязывать по имеющимся точкам в Ozi. потом добавлять в ГМ и дальше экспортировать JNX или сразу привязывать в ГМ и экспортировать JNX.
Так это "две дороги, и обе ведут в Рим". Тут уж как Вам угодно или удобно. GM если я не ошибаюсь, прекрасно понимает привязку по двум точкам.
В какой проекции и системе координат это делать?
Делать что?
Если вопрос про карты для Гармина, то выше уже писали:
проекция - Geographic (Latitude/Longitude), а Datum - WGS84 сделать,
Другой проекции Гармин не понимает.
