Штурманы, Веберы и другие "китайцы"!

[Петрович]

Юрий!
В вашем случае надо поступить, ИМХО вот как:
Выставить ( закрепить правильно кронштейн. Похоже на то , что ось симметрии колец смещена. сильно вправо.
Весьма вероятно , что причина может быть в искревленной трубке самого ОП.
Очень полезно попытаться разместить в креплении другой прицел, предварительно отцентровав оптическую систему линз, т.е. обнулив ( жаргонное) ОП.
Так вы убедитесь кто виноват - кронштейны или крмвая трубка ОП
Отцентровать линзы оборачки( обнулить ОП) можно даже вузкой, жесткой картонной коробке вырезав два треугольничка со сторонами3 -4 см верщинками вниз и поклав в них ОП, вращая наблюдать цель и поправками выставит крест так, чтобы он не сходил с мишени, это очень просто и достаточно точно. Займет не более 5 минут..
Не рекомендую выставлять по центрам ( обнулять ОП) по щелчкам.
Это очень не точно, а самое главное зачастую можно повредить рессору ( пружину) возвращения оборачивающей системмы.
Сделав рекомендованную работу все получится у вас, сайт ответит на вопросы. Удачи!



[den68]

Николай Петрович, а можно подробнее про телодвижния с каробочкой из картона и треугольничками, немного недопонял технологию ... в какой момент и куда через эту коробочку глядеть, и что должно получится ...



[КДТ]

Спасибо болшое, Николай Петрович. И присоединяюсь, можно поподробнее про коробочки.



[Петрович]

Есть такие приспособы у слесарей, называются "трапеции" или еще как там ..для обработки кругляков..
Так вот, вырезав, примерно равносторонние треугольгички вершиной вниз в противоположных стенках коробочки шириною около 10 см, так , чтобы трубка ОП легла краями возле объектива и в другой вырез около окуляра..
Наводим коробочку с ОП через окно на удаленную цель 100 -200 метров и начинаем вращать в круговую наблюдая мишень..
Нетрудно видеть, что крест описываает окружность, а вам надо добиться , чтобы эта окружность стала минимальная, а лучше исчезла при вращении ОП на 360 град. Это достигается регулировками на ОП.
Вначале по Х затем по вертикали..Можно, разместив метку на цель, повернуть ОП на 180 град., заметить полож. смещенного креста и регулировкой перевести его ровно по середине воображаемого отрезка между первым полож. креста и другим, повторить. Минимизировать. Перевести другую регулировку на 12 часов и снова повернуть корпус на 180 град. Все у вас получится, это просто , как хозяйское мыло. Могу за две минуты свести ОБОРАЧКУ в ноль.
Через полчаса вы сможете делать эту нехитрую ( вернее очень хитрую) не сложную настройку.за пять минут! .Удачи!

Пы СЫ : 1, Любая установка, любого ОП на кронштейны должна производится ТОЛЬКО ПОСЛЕ ЭТОЙ не хитрой регулировки.
2, Любое закрепление ОП в кронштейнах должно происходить при минимальных смещения расхода регулировок,
3. Мастерство мастера устанавливающего кронштейны и ОП заключается в установке всего так, чтобы ничего не вращая попасть в щит и только после этого несколькими щелчками привести СТП в центр мишени. Удачи!



[den68]

Аа! Николай Петрович, коробочка используется как кронштейн (кольца), я правильно понял? Ну и наверно можно поставить на кольца, не закручивая их крепежи (не ставя верхние затягивающие крепления колец), правильно ?



[Петрович]

Ну и наверно можно поставить на кольца, не закручивая их крепежи (не ставя верхние затягивающие крепления колец), правильно ?

Абс. верно, можно и используя основание кронштейна, можно и в станке.., главное понимать и знать что ты делаешь и что должен получить в результате..

Пы Сы : - коробочку то всегда можно найти под рукой, а кронштейны и ружье не вс егда.. . Приятно, что Вам все стало ясно и понятно!



[den68]

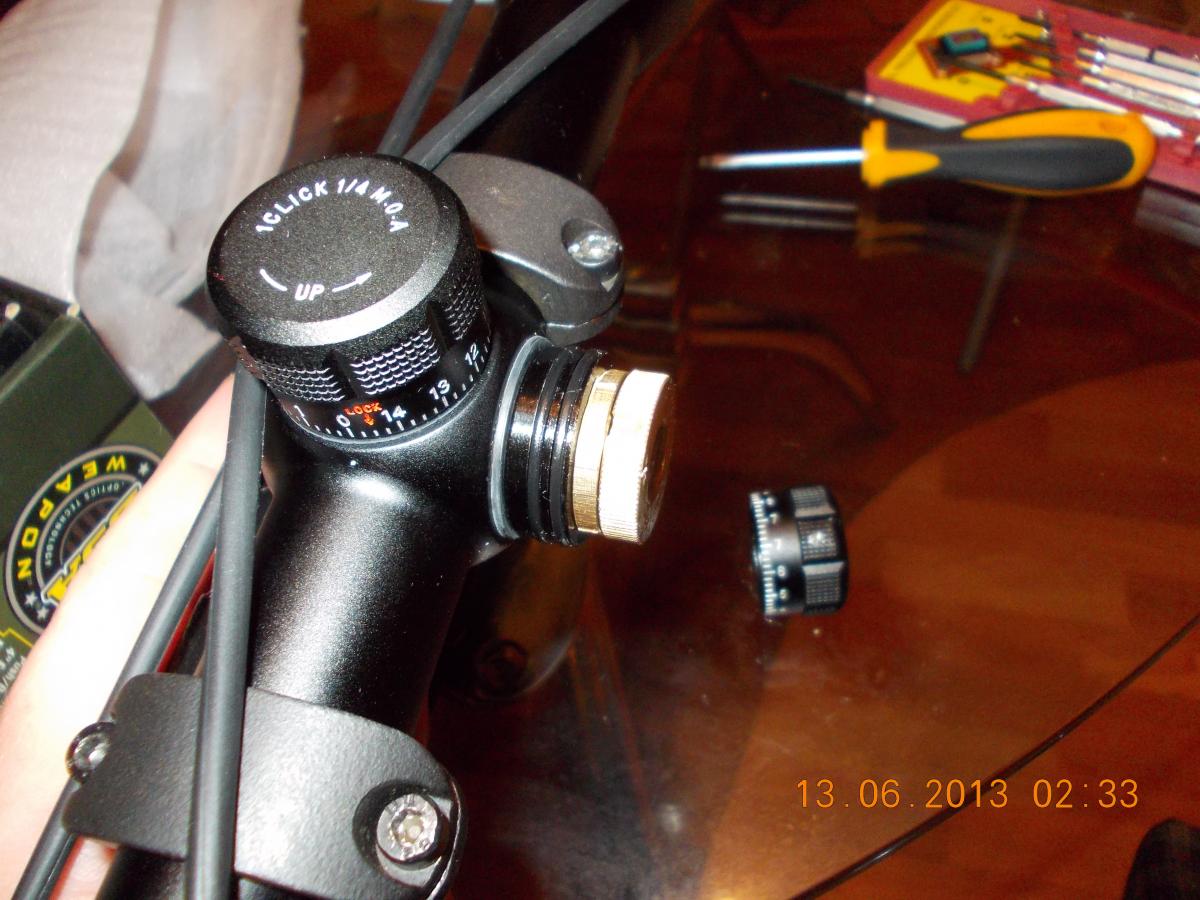

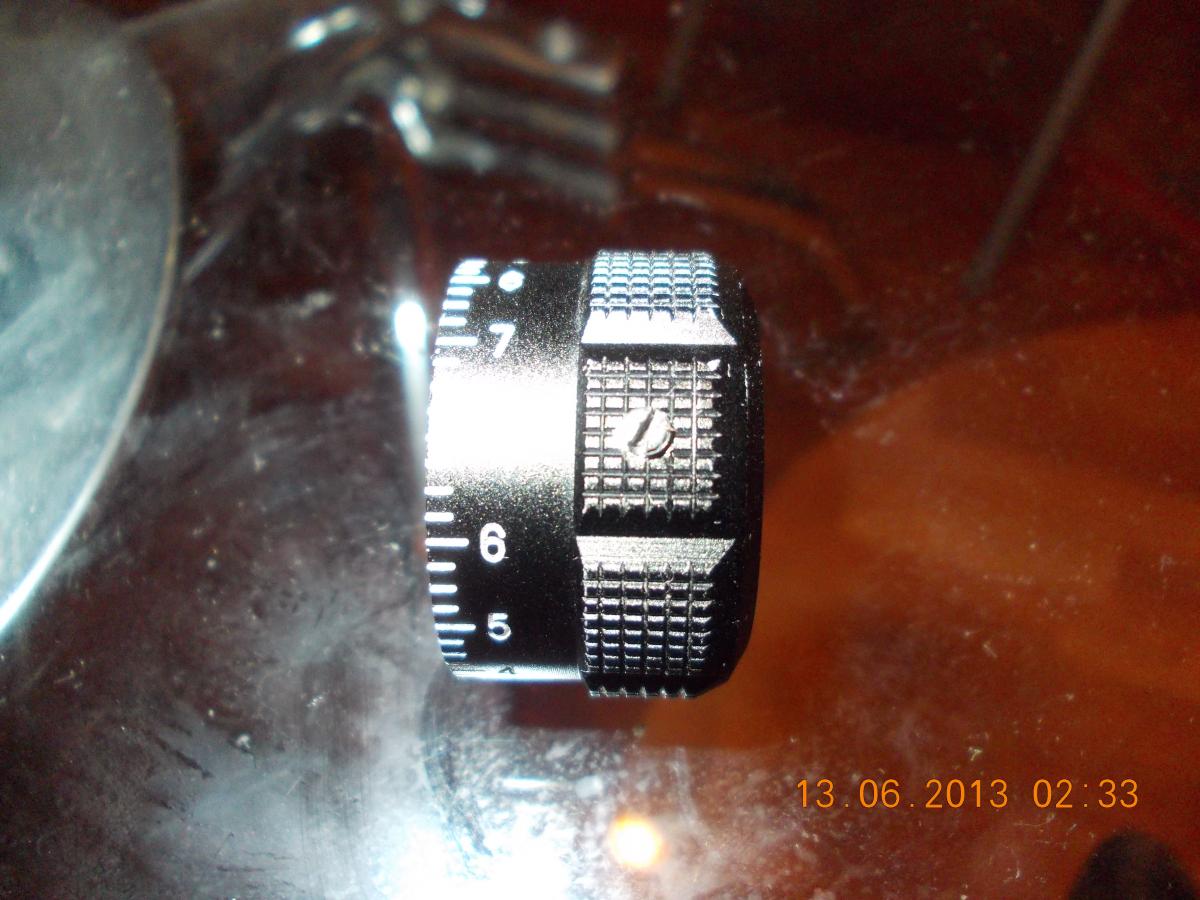

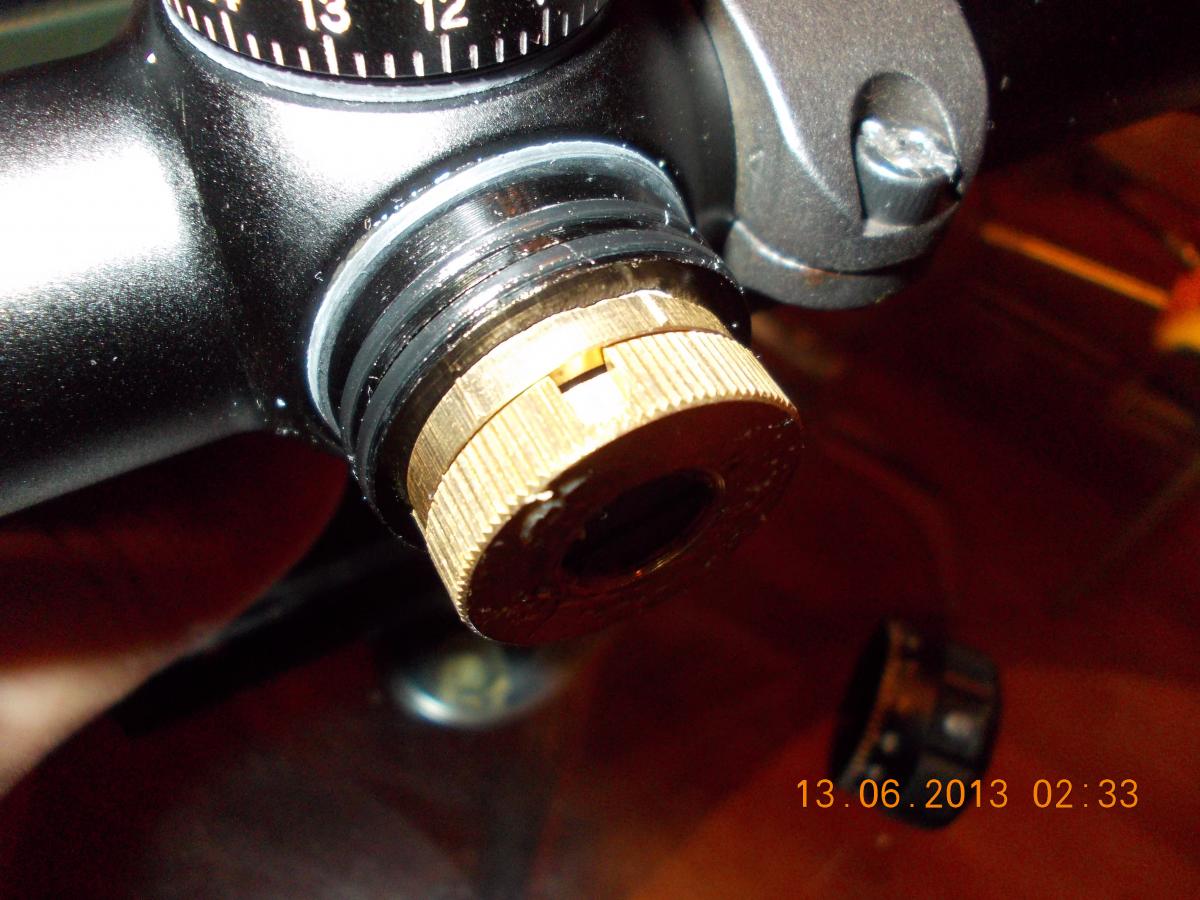

Николай Петрович, осмелюсь спросить совета, как правильно "обнулить" вот такой прицел?
мое понимание, снять барабаны, ослабить винт, поставить барабаны, выставить барабанами ноль, снять барабаны, закрутить винты, поставить барабаны ... правильно я понимаю?

вот фото девайса:



[Петрович]

снять барабаны, ослабить винт, поставить барабаны, выставить барабанами ноль, снять барабаны, закрутить винты, поставить барабаны ... правильно я понимаю?

Снять крышечки барабанчиков, чтобы можно их вращать ища нужное положенин как описал выше..
2,Ослабить винты стопорящие шкалы, чтобы они могли ( сами шкалы вращаться.
3" ,обнулить " ( жаргонное) , значит как описал выше выставить все линзы строго по оптической оси, тогда при вращении ОП в трапециях крест не описывает окружность ( или описывает маленькую..
4, шкали выставить на "НОЛЬ" и слегка законтрить, не сильно!!
5,установить ОП в кроны и через ствол или по прицельнм приспособам МУШКА- ЦЕЛИК прицелитьс в мишень на 100 метрах в СТАНКЕ!! В СТАНКЕ!!!
6,крест должен попасть на щит мишени +!- 20 -40 см! Чем меньше тем лучше.
7, если не попадает крест на мишень нееобходимо смещением кронов или подкладывая подкладки из твердого тонкого картона или тонкого листа отоженной меди добиться смещения креста на мишень.
8, После этого надо навести крест на центр мишени и провести пробные выстрелы, лучше три-четыре чтобы определитиь СТП.
9, если расход регулировок большой повторить процедуру выставки КРОНОВ!!
10, после окончательной пристрелки выставляем шкалы барабанчиков на "ноль", но осторожно , чтобы не свернуть сместа весь регулировочный винт, ТОЛЬКО ШКАЛЫ! Поэтому и говорил , что после обнуления шкалы ставим на НОЛЬ затягивая винты слегка, легенько!

Правильно закрепленный кронштейн должен обеспечивать поадание в щит мишени с обнуленным ОП и только потом свести поправками СТП в центр мишени.
Это так правильно! Многие не добиваются точности выставки и крутят поравками так, что иногда расхода поправок не хватает..
Говорят ; "" прицел плохой , кидает! А у них расконтрена пружина ( рессора ) обарачки,т.к. выкручены или наоборот пережаты винты.

Удачи! Все у вас получится!



[pomeha78]

а можно подробнее про телодвижния с каробочкой из картона и треугольничками,

Это как у механиков - измерение биений.

Только тут вместо биений пытаемся поймать "ось"

зы. Сам уже продолжительное время пользуюсь коллиматорами "Вебер" - доволен и как мне показалось (в сравнении с БСА) они лучше. БСА оказался слишком нежным и сдох через год использования.



[Петрович]

Только тут вместо биений пытаемся поймать "ось"

НЕт, не правильно..
Если уж быть точным и идти по вашему пути объяснений, то следует сказать вот как:
1,- принимаем за истину, что фокусы объектива и окуляра расположены точно на оси симметрии трубки ОП. ( трубка не кривая, не согнута )

2,- цель всей нашей работы расположить фокусы оборачивющей системы также строго на оптической оси симметри ОП в целом. ( нулировать жаргон)

Пы Сы : следует иметь в виду, что п.2, касается ОП по американской схеме, а если ОП по европейской схеме то все линзы и их фокусы изначально расположены строго на оптической и механической оси ОП и здесь мы смещаем сам крест отн. фокуса оборачивающей системы, технология одинаковая по форме ...

Вводя поправки барабанчиками в американской схеме мы смещаем угол наклона линз оборачивающей системы и сами фокусы, передний и задний оборачки в целом, таким образом смещается как бы поле изображения от объектива...

ВВодя поправки от барабанчиков в Европейской схеме мы смещаем саму каретку с закрепленным перекрестием ( или нарисованным , выгравированным на нейтральной линзе( стеклышке)

Основное достоинство, " неубиваемость" ОП таких как ПСО-1, ПУ 3,5 на 24 и нек. др. выполненных по "европейской схеме" заключено именно в том, что все линзы закреплены " , изначально конструктивно "намертво" и в процессе эксплуатации ОП не смещаются и не регулируются в отл . от "американской".
В кавычки взял, так как это условные , жаргонные названия принятые в кругу пользователей и конструкторов ОП..



[den68]

Спасибо, попробую воплотить в жизнь.
а между пунктами 3 и 4 выставлять кликами или полностью ослабив винт - без щелчков?



[Тигромышь]

Добрый день.
Я понимаю что мой вопрос не в тему, но может кто ни будь подскажет специалиста по ремонту оптических прицелов?Желательно находящихся в Питере.
Буду признателен.



[krol]

Желательно находящихся в Питере

Магазин и мастерская Veber у м.Горьковская.
http://veber.ru/contacts/
Будите у них - посмотрите модели Wolf - по ним нет возвратов (я не нашёл...)держат до 7000дж. (по паспорту)



[Тигромышь]

Был там.Сказали что у них нет зипов к моему прицелу...По этому опять в поиске.((((



[den68]

на ебае посмотреть, авторам прицела в саппорт вопрос задать?
а какова цена изделия? возможно не стоит морочится с ремонтом, а купить новый будет экономически целесообразнее?



[Тигромышь]

Да отправлять за бугор и потом везти обратно накладно.Вот и была мысль здесь найти спеца....Прицел стоил 400 евро.Вроде не дорого, но все равно деньги....



[Wlas]

.Вот и была мысль здесь найти спеца

После вскрытия спеца, без лицензии, все гарантии накроются медным тазом))))))))
А что за прицел? Какая прицельная сетка? И что, конкретно, произошло с прицелом?



[Тигромышь]

Прицел куплен давно и гарании на него уже нет.Прицел Симолюкс 8-32х56 с боковой отстройкой.Начала двигаться прицельная марка при вращении колеса отстройки параллакса.



[den68]

терять имхо нечего, обратится к любому оптику с соответствующим инструментом, разобрать и локализовать проблему. потом можно вероятно попытаться выяснить партишн номер пострадавшей детали и заказать напрямую у призводителя.
такое развитие событий вероятно оптимально ...

--- Добор поста---

или если деталь не вычурная - слесарю заказать.



[Wlas]

.Прицел Симолюкс 8-32х56

Я так понимаю, прицельная сетка в плоскости окуляра. Но именно такой прицел не вскрывал. Если не будет больше вариантов, готов попытаться исправить, но естественно, ни каких гарантий.
