Новая конструкция лыж

[ayno]

вылез эдак из траспорта.. достал их из кармана.. накачал.. и зайцам не догнать!

Не устаю поражаться твоей изобретательности!! Просто генератор идей, сокровищница Питерханта!

Айно сконструйровать такой выпускаемый коготь не сложно.Сложно сделать

Значит я плохо объяснил.
Я имею ввиду, что бы этот коготь был "включаемым-выключаемым". Что бы идя по лыжне он был не активным. Что бы задействован был при необходимости более мощного толчка вперед или в качетсве тормоза скольжения, когда взбираешься в горку. Хорошая конструкция на картинке, но как Чайка говорит - она работает плохо.
Вот я и подумал, что хорошо бы этот коготь к носку обуви прикрепить, что бы "включать" его только когда нужно и что бы двигался он вверх-вниз от движения стопы. Но вот дальше моя конструкторская мысль глохнет... как это сделать я даже в уме не представляю.



[chayka]

Виктор.Конструкция из журнала работает.Но она ломает задник лыжи.Чтоб ее применить надо решить проблемму прочности.Так как полисенд делает лыжи из фанеры то он вполне может наклеить укрепляющую пластину сверху и на широкие болты посадить навес..Коготь который можно неавтоматически рукой включать сделать не сложно-----сконструировать.А вот делать надо слесарю.Сейчас надо закончить одно.А потом уж дальше. Ведь реально работает только Андрей.Я знаю довольно много но делать могу мало и только когда меня припрет.



[ayno]

Ведь реально работает только Андрей.

Ага)). Ему то легко, он руками работает. А мы тут потеем, ему ценные советы кидаем



[Polisend]

мы тут потеем, ему ценные советы кидаем

Ха-ха. А я за этими советами и на форум и пришел.

Маленько о том, что получилось

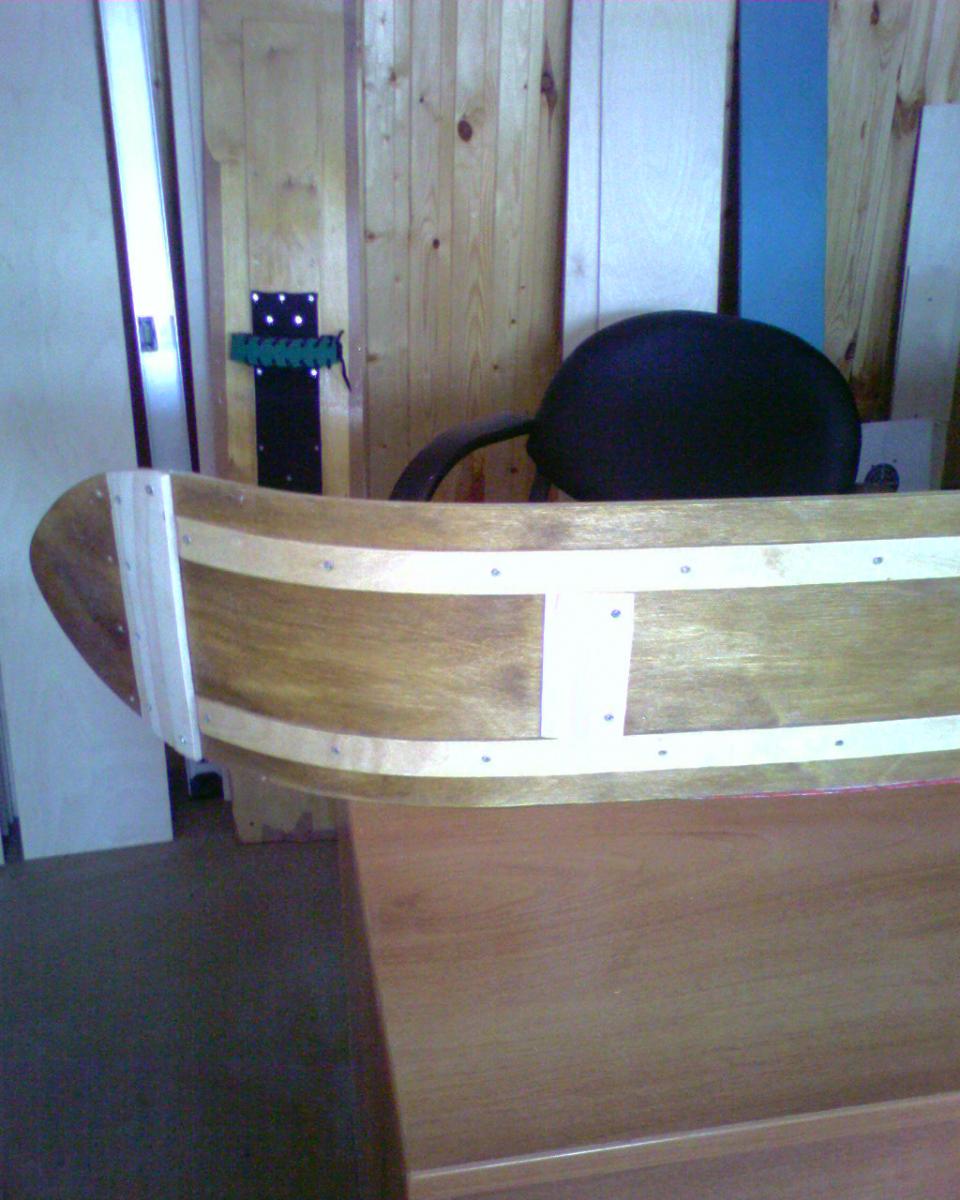

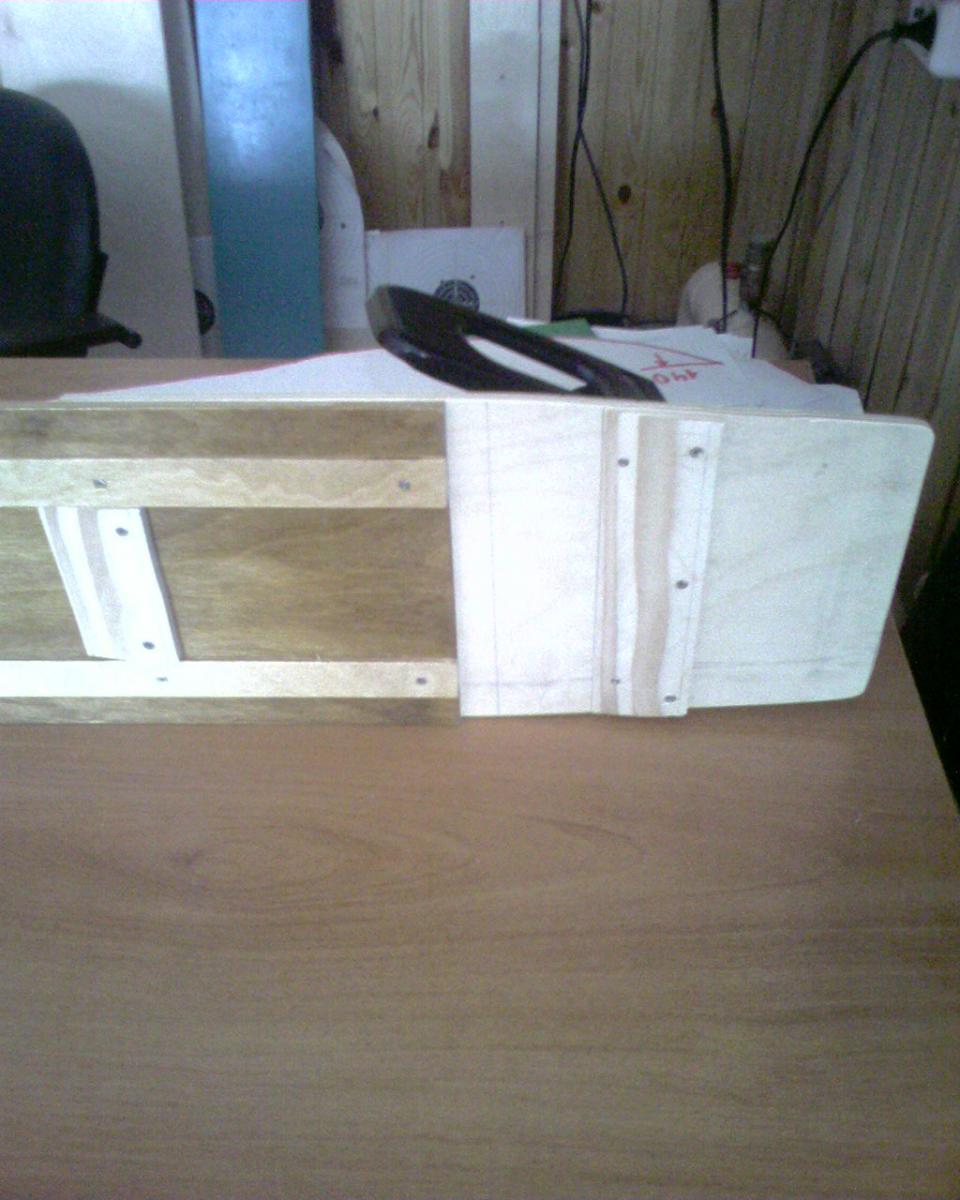

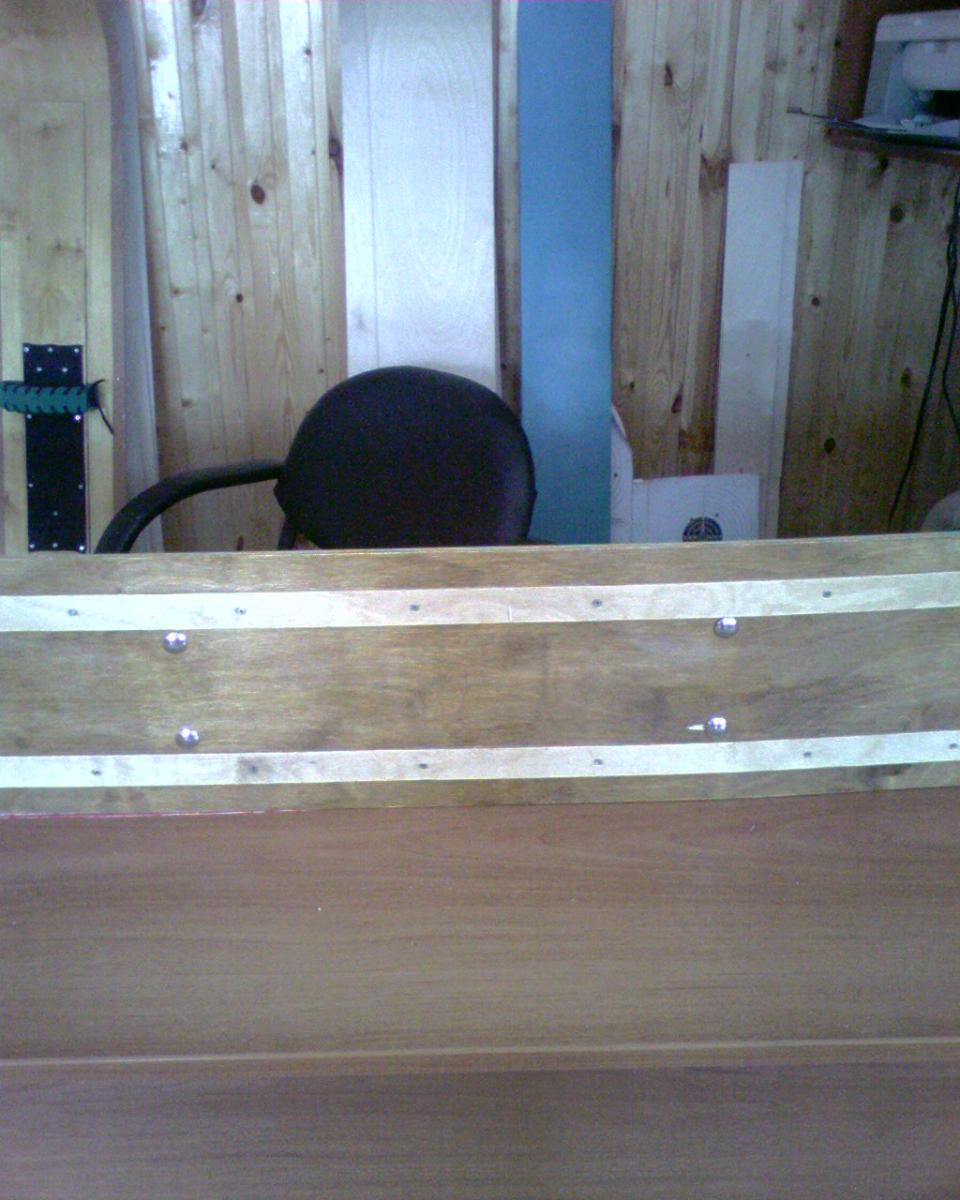

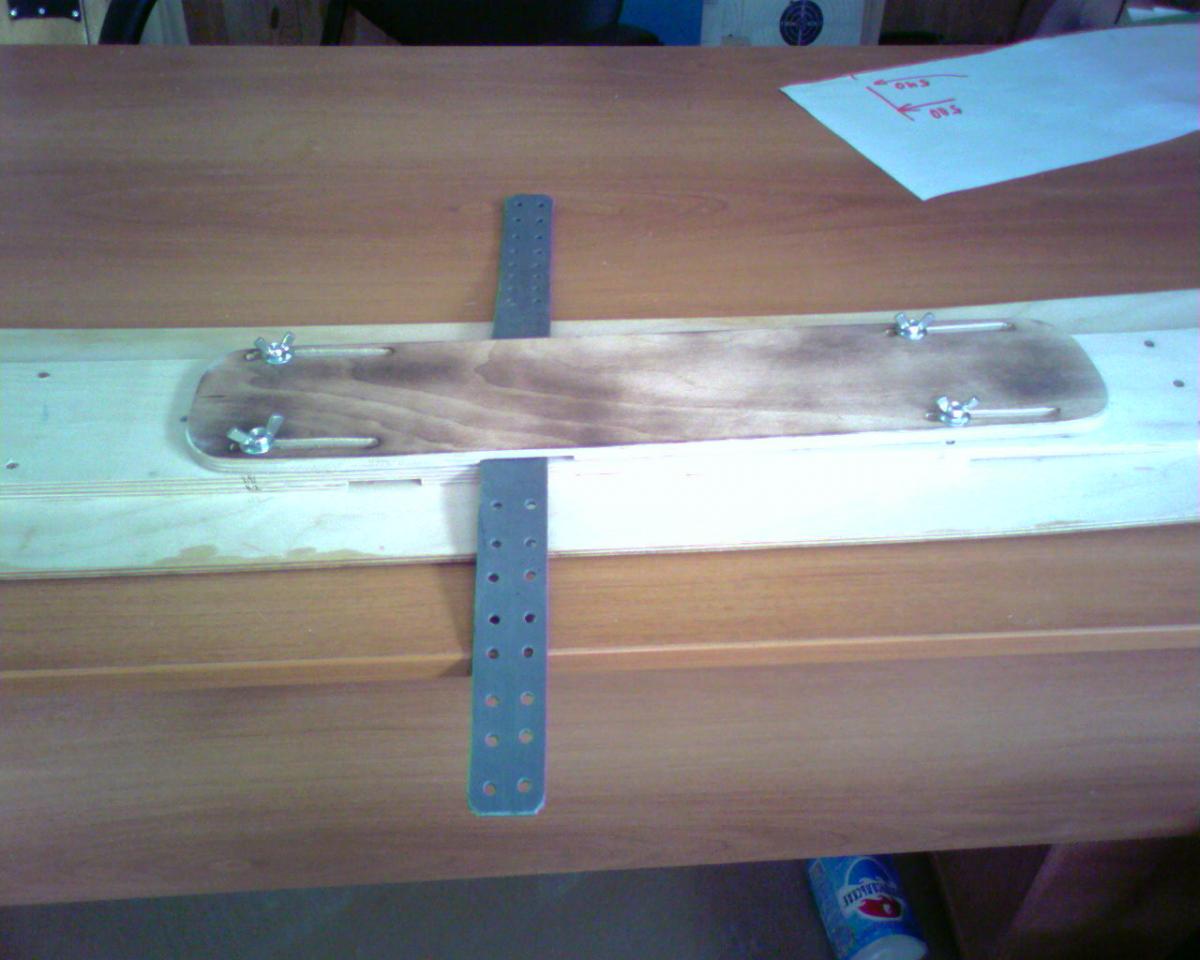

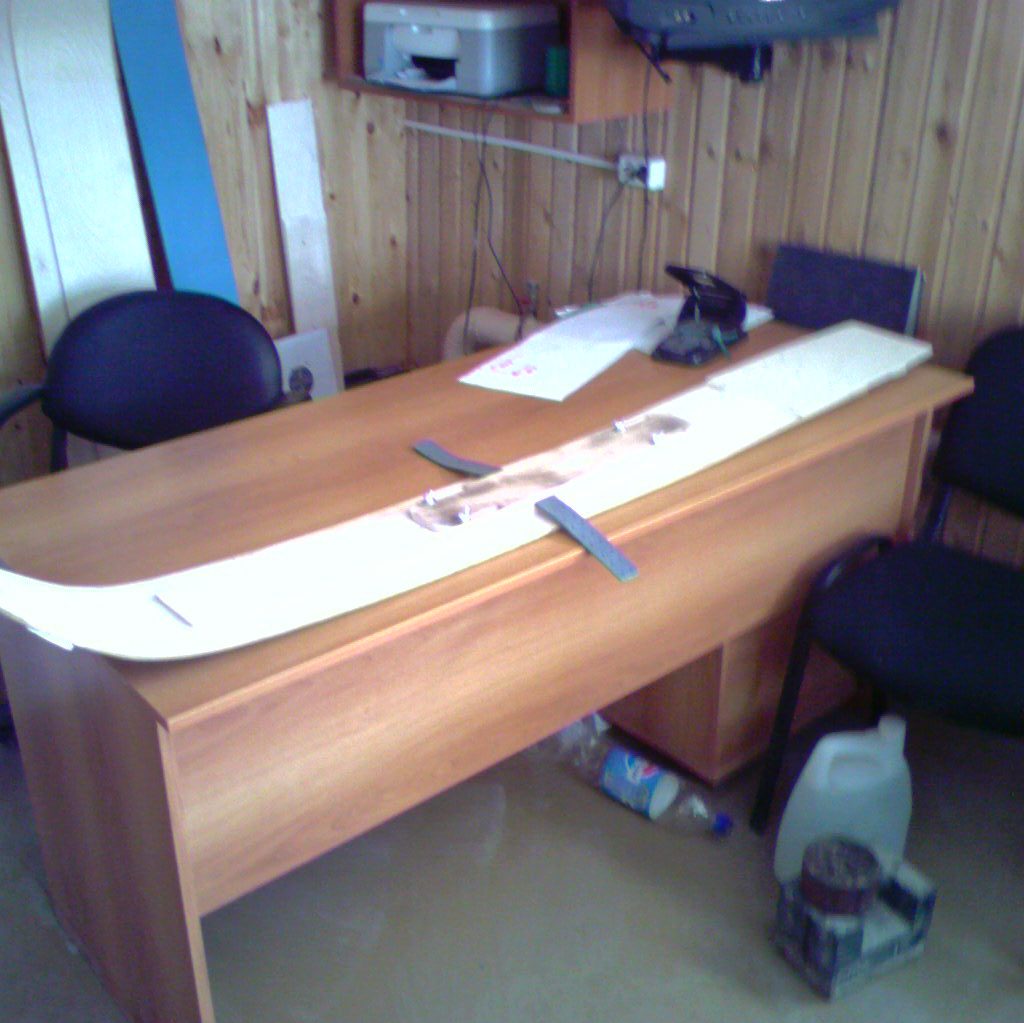

Лыжа с задней надставкой и почти соответствует длине "Чайка" на чертеже. По верх стандартного крепления "Полисэнд" установлено перемещаемая площадка. Это я сделал для того, чтобы можно было провести испытания лыжи "Полисэнд", но с Чайкино-Айновской кривизной и уступами.
В раздумье, чем покрыть скользящую поверхность для испытаний. Пока остановился на парафине.

Если есть какие либо замечания и пожелания, то прошу.



[Wlas]

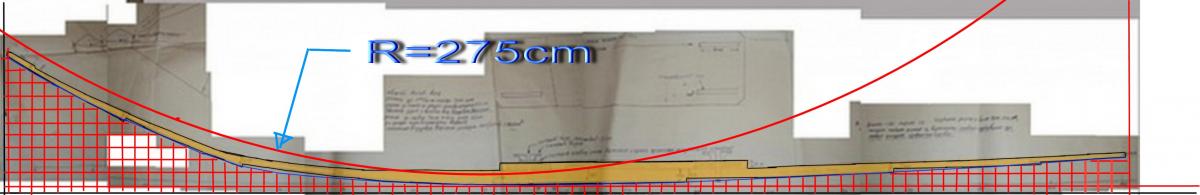

chayka, Два дня просидел над сшиванием чертежа от Александра, почему то согласовать масштаб не удалось. Поэтому воспользовался готовой. Здесь тоже масштаб примерный, на 10 см +\- 1 см. Соответственно и радиус и сетка примерно. Сетка, примерно 2 см



[ayno]

и уступами.

А я сначала всё никак не мог понять, что это за хрень такая, а это же уступы!! ))) По мне так они лишние, но проверить конечно же интересно. На пухляке я думаю не сработают, а вот на мокром снегу могут и дать противооткатные свойства. Правда они у тебя в виде плавного, но всё же порога, как я понял? Значит сопротивляться скольжению вперед они тоже немного будут?

Если есть какие либо замечания и пожелания, то прошу.

Пожелание одно - скорее беги проверяй. Уже не терпиться послушать что за чудо-юдо такое)).



[chayka]

Иван Иван иванович сшивка не шла так как делано по лекалам неизвестного радиуса,и они сопряженны произвольно---так глазу понравилсоь.То есть инженеринга то нет почему про сопроматчика то и писал. Андрей более детально мнста сопряжения? сбоку и сверху, и снизу. Теперь под площадкой просто болты а шляпки на них заводские.А надо наточить чтоб шляпки были шириной хотя бы см 3.внутренняя часть должна быть слегка вогнутая внутрь где то на0,1мм. с металлом что?.Ведь тогда все упростится.И вспомните про 2 полисенда и 1 чайка.Чертеж готовился несколько на иные материалы, а именно не фанера и даже не лущеный шпон а строганные детали с последующей склейкой.

--- Добор поста---

Иван Иванович если вы пытались сшить КСЕРОКОПИИ чертежа то ничего не выйдет так как даже качественные ксероксы лесоустроителей дают страшное искажение, как будто там мощнейшая невязка.



[chayka]

уважаемые форумчане сейчас я хочу кое что рассказать может и повторится, а также обратить внимание на одну вещь.Кроме расчета по площади и по выходу из снега есть еще и расчет по длинне шага.А величина эта индивидуальна.Что имеется ввиду----усталый человек идя полным шагом и экономя силы.Вольно или невольно начинает косолапить.Что это значит? а это значит что лыжа короче необходимой длинны,носок лыжи отставшей ноги , будет заскакивать за пятку другой ноги.Согласитесь что это крайне неприятно.Поэтому необходимо чтобы длинна носка лыжи была бы больше длинны шага еще как минимум см на 35--40.. это раз.Далее: на картине гравюре багрецова по рисунку черепанцеве (или как то так) четко ясно видно что техника ходьбы несколько иная той которую вбивали в наши головы.А именно : там видно что нога при прямой спине и без наклона туловища описывает как бы дугу с радиусом связанным с длинной ноги. Это надо както в виде поправок или коэффициентов вводить в конструкцию.В болшой чертеж я это и вводил .Сопрматчики перварите это и разжуйте.Я не знаю как еще это обьяснить.



[Чусовлянин]

chayka, усталый человек еще раздельно нагружает ноги, как бы немного переваливаясь и нагружая больше одну сторону, потом другую, походка почти как морская. Но тут может я неправ, дело индивидуальное.



[chayka]

олегон и вы правы.Я писал про виды походки.Это описанно у Фенимора купера.Как моряки ходят знаю .Сам 2 ,5 года с корабля не сходил.Виктор .Уступы противоскольжения упираются не в пухляк а в уплотненную массу снега.УПЛОТНЕННУЮ МАССУ СНЕГА.Это важно в понимании процеса.Андрей попробуйте вариант со сдвигом карт.У вас ведь сейчас похоже но не то .Так как нет сброса давления.



[nikolaych]

А картинку именно ВОГНУТЫХ лыж, я ещё одну видел и тоже на гравюре. Называется "охота на тюленей". Но не могу до сих пор найти ёё в интернете. Там эскимосы тюленей по льду тащат на таких же вогнутых лыжах.
Может кто сможет найти?

Наверное, та гравюра, что постом ниже?



[nikolaych]

.Далее: на картине гравюре багрецова по рисунку черепанцеве (или как то так) четко ясно видно что техника ходьбы несколько иная той которую вбивали в наши головы.А именно : там видно что нога при прямой спине и без наклона туловища описывает как бы дугу с радиусом связанным с длинной ноги.



[chayka]

Николаич , Владимир.Да это та картинка рисунка про которую я говорил.Наверняка где нибудь в каком нибудь музее есть и сами лыжи.Вот бы более детально посмотреть ихние крепления, раньше говорили --путцы.Тащат они не тюленя а лодку.

--- Добор поста---

сейчас обратил внимание на левую ногу впереди идущего человека.А именно на то что пятка не приподнята.То есть получается что нога пристегнута и сзади.

--- Добор поста---

кому не слабо взять кусок тонкой фанеры.Натянуть 2 тетевы под примерный радиус.Привезать и походить.Хоть в комнате.Ну а впечатлени на форум.



[ayno]

сейчас обратил внимание на левую ногу впереди идущего человека.А именно на то что пятка не приподнята.То есть получается что нога пристегнута и сзади.

Да как же можно делать такие выводы по рисунку??? Мало ли чего человек нарисует? Я даже не уверен в правильно переданной форме лыж, а Вы уж крепление разглядываете)).

Может Черепанов вообще по памяти рисовал? И были эти лыжи несколько другого вида...

Например у среднего человека на рисунке лямка с плеч идет к лодке в виде свободной не натянутой петли. Что же нам теперь делать вывод, что она была сделана не из гибкого материала?
Это же всё условности.

--- Добор поста---

А пятка действительно может быть привязана к лыже наглухо и не поднимается как для лыж на которых скользят.
Этот метод довольно широко распространен у Коми. Я ходил на их лыжах. Как ни странно, но мне очень понравилось. Правда, техника ходьбы на таких лыжах и с таким креплением, совершенно иная, чем привычная нам.



[Polisend]

Предлагаю каждому сходить в краеведческий музей и принести на форум ценную информацию о применявшихся лыжах в данной местности. И фотки на форум.



[chayka]

Сейчас смотрел в яндексе : поморские лыжи .Там Естьупоминание про музей и лыжи которые не надо смазывать.Видео я не смог открыть.У мнейшие, постарайтесь попытайтесь.Виктор я уж писал что люди типа граверов и художников намного более наблюдательные чем все остальные смертные.С одним таким я имел счастье быть знаком.Поэтому и верю им без всяких сомнений.



[ayno]

кому не слабо взять кусок тонкой фанеры.Натянуть 2 тетевы под примерный радиус.Привезать и походить.Хоть в комнате.Ну а впечатлени на форум.

Боюсь из этой затеи не выйдет того толка который нас интересует.
Если будет возможным согнуть дощечку таким образом с помощью тетевы - то под весом испытателя она согнется тем более, изменив свою форму на снегу.
Мне так кажется... Хотя такая идея уже давно приходила в голову - как только увидел эту гравюру.

--- Добор поста---

Сейчас смотрел в яндексе : поморские лыжи ...Видео я не смог открыть.

А Вы скопируйте интернет адрес и вставте его сюда. А мы посмотрим и здесь выложим.
Интернет-адрес находится в верху "окна". (Такая строка с непонятными буковками и символами.)



[chayka]

глаз гравера зафиксировал мнгновение.И передал его.Постромки 2 кажется, а не одна.Один натянул а другой не успел и постромка провисла.Ну как собаки при веерной упряжке без общего алыка.

--- Добор поста---

да просто наберите :поморские лыжи и там вторая темма сверху.



[БИКИН]

Кто возле этнографического музея живет ? Там же наверное есть такие ! Сфотографируйте ! А то приходится многотысячнолетнюю эволюцию лыжи заново проходить (толька в обратную сторону). Темма уже как санта-барбара, уже наверное кто ее начинал на пенсию пойдут !



[ayno]

Постромки 2 кажется, а не одна.Один натянул а другой не успел и постромка провисла.

да нет же... я не о самой лямке, а о петле.
Да бог с ней... это относится к степени доверия к гравюрам.

Видео, которое у Вас не открылось я посмотрел.. там про сколачивание карбаса... ничего интересного. Так что не переживайте. Да и по ссылке только одна строчка про лыжи в музее.
