Зарядка "сотового" в лесу.

[Маркони]

Во чего нашел:
http://www.chipdip.ru/product/max8715eua.aspx



[Still-Hunter]

Да какие чудеса прям хайтека. Как всегда нет пророка в своем отчестве.

http://www.gardi.ru/boil.php

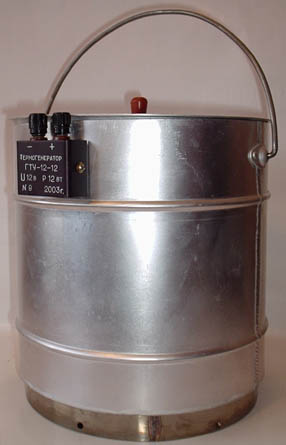

Преобразует энергию тепла в электричество. С виду это обычный ковшик, однако, стоит поставить его на огонь, как у Вас появляется генератор электрического тока в 12В и мощностью в 10Вт. Этого достаточно, чтобы смотреть портативный телевизор, слушать радиоприёмник или освещать палатку лампочкой. А ещё этот прибор, наверняка, захотят иметь при себе владельцы сотовых телефонов, выезжающие на природу или на дачу, где нет электричества - ведь это отличный способ подзаряжать батареи телефона.

http://newenergetika.com/termoerektrogeneratory/termoerektrogeneratory-xap.html

Для дачников, рыбаков, охотников, геологов, туристов, альпинистов, предлагаются ТЭГ мощностью от 4,5 до 12 Вт выполненные в виде настольной лампы или походных котелков, являющихся источниками постоянного тока.



[Nuan]

Вот это хайтек!!!

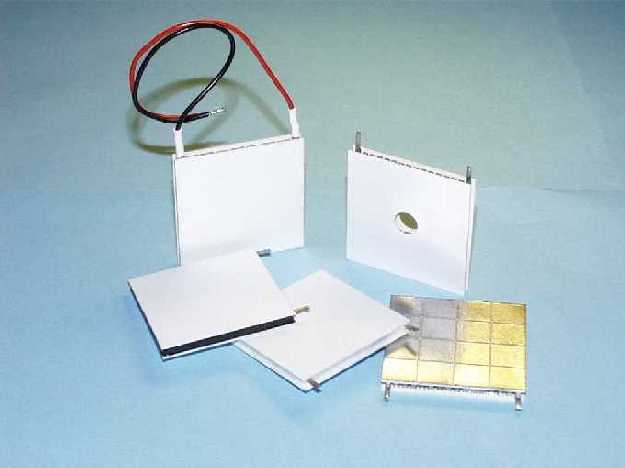

На самом деле штука не новая. Это так называемые элементы Пельтье. Искал в радиотоварах, нигде нету. Говорят в переносных холодильниках эти элементы есть.

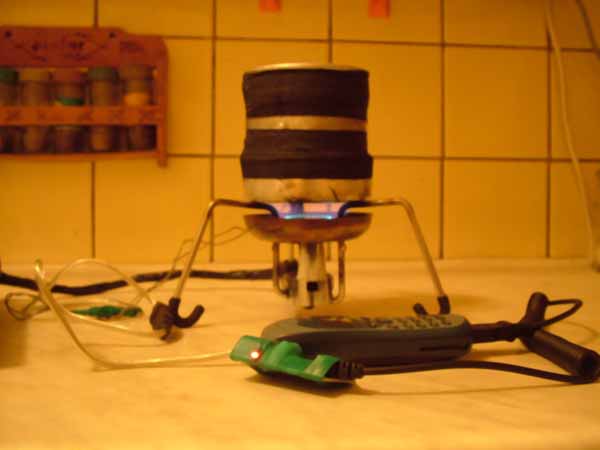

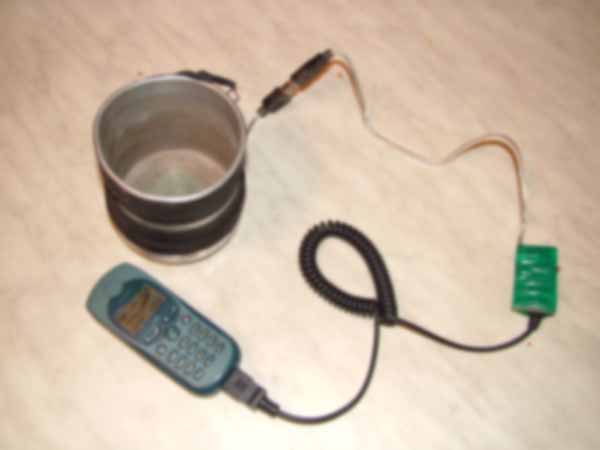

А так, собрать такую зарядку не фиг делать...

отсюда - http://www.overland-botsman.narod.ru/termogen.htm



[Nuan]

Вот ещё вспомнил что обсуждалось -



Установка использует эффект появления ЭДС в цепях, состоящих из различных металлов или полупроводников.
Возьмем два электрических проводника, которые изготовлены из разных металлов, и спаяем их концы. Теперь при нагревании одного и охлаждении другого конца в цепи проводников — термоэлементов (термопар) потечет электрический ток.

Созданная ЭДС будет зависеть от разницы температур, а также от подбора материалов, составляющих термоэлемент. КПД таких преобразователей не превышает 5—6%. Максимальная температура, до которой можно нагревать термопару, определяется точкой плавления элементов. К примеру, пару медь — константан можно нагревать до 350 градусов, сталь — константан до 315 - 649 градусов — в зависимости от диаметра проволоки, а пару хромель — алюмель до 700 - 1152 градусов. Для увеличения КПД, как вы понимаете, надо максимально увеличить разницу температур между холодным и горячим спаем. Но при этом при подборе пар надо учитывать теплопроводность материалов. Лучше, если соотношение между средней теплопроводностью и средней электропроводностью будет минимальным.

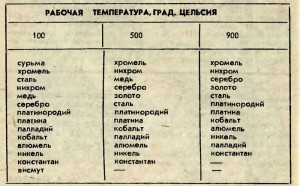

При подборе материалов удобно пользоваться таблицей, приведенной ниже. Лучше выбрать те из них, что максимально удалены в столбце друг от друга. Например, сталь (наверху), константен (внизу) дадут хорошие результаты, а медь и серебро—малоактивные элементы. Пара сурьма—висмут наилучшая, но практически недоступна любителю.



Хотя и дает она самое большое термоэлектрическое напряжение — около 112 мкВ/град., материалы слишком специфичны и редки.
Кроме того, каждый материал, указанный в таблице, обладает отрицательным потенциалом по отношению ко всем другим, находящимся выше. Например, в паре сталь — константан сталь будет иметь относительный потенциал плюс, а константан — минус. В термопаре хромель — алюмель хромель имеет плюс, а алюмель минус.

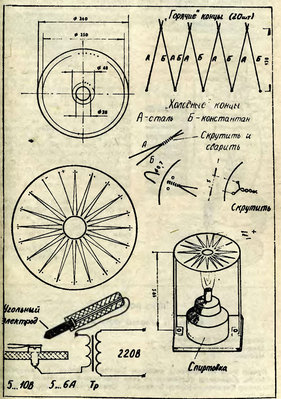

Для изготовления батареи потребуются два куска проволоки (стальной и константан свой) диаметром 1,3 мм, длиной 18 м каждый. Концы каждого элемента зачищают и скручивают вместе, затем сваривают. Элементы крепят на асбоцементной панели (рис. 1). При проверке отдельные термопары должны давать ток около 22 мА от нагревания спичкой и около 30 мА при нагревании спиртовой горелкой. При нормальном горении спиртовки батарея даст 1,5 В при токе 0,3 А (рис. 2). Изготовив набор таких батарей и соединив их параллельно, можно получить постоянный электрический ток мощностью, достаточной для’ питания транзисторного приемника и схожих электроприборов. Надо лишь помнить о том, что при последовательном подключении растет внутреннее сопротивление батареи.

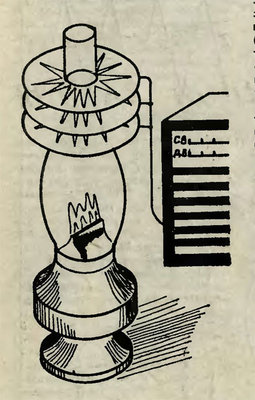

Набор, состоящий из нескольких батарей, можно использовать с керосиновой лампой, металлической печной трубой или другими похожими источниками тепла.
К. ВЛАДИМИРОВ Рисунки автора. Журнал Юный техник.
ответ был получен из - http://cianet.info/viewtopic.php?f=51&t=493



[Nuan]

Вот ещё мысля пришла! Аккумулятор для ИБП!
При потребителе 1А будет работать 7 часов, габариты небольшие. Одно НО - вес.

[TD="class: rightAlign"][/TD]
[TD="class: tName"] Аккумулятор Delta DTM12V 7Ah (напряжение 12В-емкость 7Ач, габариты Д/Ш/В 151/65/100, вес 2,62 кг., клемма нож F2, серия DTM, является наиболее универсальной, рекомендуются для работы в буферном режиме и для ИБП) [/TD]
[TD="class: rightAlign"][/TD]

http://catalog.atto.ru/?act=view&PR_ID= ZM



[Serg80]

Если нужно просто зарядить аккум телефона при отсутствии розетки , то есть внешние аккумы для различных видов телефонов ( с разными разъемами ) , позволяют заряжать до 2-3 полноценных зарядов . Стоимость в зависимости от емкости , обычно до 1000р



[Jonny-fh]

Такую штуку пользую уже лет пять, правда в качестве фонаря, мобильник заряжает как заявлено.
Динамо фонарь от интернет магазина Экспедиция. Купить динамо фонарь с...



[vasek]

Купил вот такую штуку http://www.svyaznoy.ru/catalog/accessories/1825/1590693 . Сейчас весь в процессе. Вчера его зарядил включил в разряженый смарт Нота2 с аккум. 3.2Ач. На Санате дополняю пост по времени и событиям.

Скопирую и сюда:
Чтоб не разлетаться по теме, буду этот пост пополнять очередностью событий по автономной подзарядке от - Универсальное портативное зарядное устройство Prolife 12000 mAh 3 коннекторa :
1. Вчера заряжался с 15.00 до 22.30. Индикаторы перестали мигать, что соответствует полному заряду аккума. Есть подозрение, что он был подзаряжен изначально, так что время зарядки показалось условным. Сейчас смартфон Самс.Нота2 с батареей 3.2Ач. на 10 процентах и требует подзарядить.
2. Время 9.40, ставлю на зарядку...
3. Прошло три часа, смартфон не выключал... Сейчас зарядка показывает 20%. Медленно, но заряжается. Понятно, что тут же и тратит- успокаиваю себя. Второй цикл попробую на выключеном.
4. !9.05 зарядка 38%... Утомляет.
5. 21.40.. Прошло 12 часов. Уровень заряда 40%... Выключаю телефон, до утра выключеный пусть висит.
6. Утро.9.00ч. Вечером выключил смартфон и оставил на зарядке. За два часа, т.е. к 23.45 он полностью зарядился +60%. Ночью включать для разрядки не стал. Включил утром в 8.00. Для скорейшего разряда Вифи, ЖПС, все фоновые и видеоплеер. Сейчас крутит клипы без звука. Долго , блин, разряжается, в лесу бы так. Ладно, следующее сообщение сюда, после того как разрядится, выключу и снова на зарядку поставлю. Один цикл успешно.

По результатам и сюда продублирую...
7. 18.30- Долго разряжается. Сейчас еще 26%. До обеда видео крутил, после включил Гармин Стрит Пилот. Включено все, что может есть батарею и все равно медленно. Ну еще часик подожду.
8. 19.30 Смарт просит зарядку, на нем 11%. Выключил и воткнул заряжаться... Ждемсс..
9. 21.00 Как и ожидалось, зарядка идет семимильными шагами! Уже сейчас, через полтора часа, судя по изображению батареи, она заряжена процентов на 80. Заряжаю через 2.1амперный оут. Если ставить на ночь, то можно и через 1.0 амперный? Качественней должна быть по аналогии с зарядкой автомобильных аккумов. Сейчас кажется, что через пол часа полностью зарядится. Посмотрим...
10. 22.00 Огонек погас, 100% зарядки. Чуть подольше, но все равно неплохо. Два с половиной часа понадобилось для второго цикла зарядки.
Третий раз попробую когда просто подсядет. Больше напрягаться не стоит, цель по идее достигнута. Два цикла и явно еще есть, это уже прилично. Как заряжу третий раз, отпишусь отдельно. Всем спасибо за внимание..



[vasek]

Ну все, зарядил батарею и третий раз. Зарядилась за полтора часа на 55 процентов и отключилась. В итоге, можно подзарядить 2 с половиной раза. Смело можно ехать в лес с полностью заряженной батарейкой и доп. аккумулятором на 1день-зарядка дома, 2день-зарядка от аккума, 3 день- зарядка от аккума, 4день, пора домой, зарядка от аккума на 50%. То есть на три ночи. Конечно все это как минимум, т.к. полностью разрядить надо еще постараться и зарядка будет оставаться на следующий день... Ну в общем понятно. Деньги потрачены не зря. Доволен, во всяком случае ПОКА.



[Reper]

Пользую подобный, свои про..бы с зарядкой компенсировал акб. Бегу, забыл или некогда зарядить телефон, акб в портфель или в карман и спокоен всегда. Не забываем шнур!



[Гвелешапи]

Ну все, зарядил батарею и третий раз

Не совсем поняла смысл трехкратной зарядки. С каждым разом быстрее что ли заряжается?
Сама сейчас чешу в затылке, в выборе автономной подзарядки лля смарта. Купить отдельную акб или чехол с подзарядкой?! Последнего для своей модели смарта в салонах связи нет почему-то. Смарт - Леново 820.
Надоело, как и Игорю (Reper) зависеть от ЗУ, коирое вечно забывается.
Да и в полевых условиях тоже так понимаю удобно.



[pna]

акб в портфель или в карман и спокоен всегда.

а АКБ имеют саморазряд, как следите за тем, что бы они были всегда заряжены ?
меня посещает такая мысль: иметь в сумке АКБ для зарядки телефона.

Пока обхожусь компом: он всегда в сумке есть и есть шнур USB для подзарядки
телефона.

Отдельный АКБ удобнее и компактнее, непонятно, только как его заряжать.



[Гвелешапи]

Отдельный АКБ удобнее и компактнее, непонятно, только как его заряжать.

Присоединяюсь к вопросу.



[vasek]

Не совсем поняла смысл трехкратной зарядки

Это я пробовал сколько раз можно подзарядить смартфон с батареей 3100 от автономного аккума 13000Ач. Получилось два с половиной раза. Два раза полностью и третий раз на 50 процентов Когда смарт выключен, то зарядка идет быстро. Хочу отметить, что смарт просит подзарядить уже на 10 процентах остатка. Поэтому надо учитывать,что разряжен был не полностью.

--- Добор поста---

Отдельный АКБ удобнее и компактнее, непонятно, только как его заряжать.
Присоединяюсь к вопросу.

Заряжаю дома АКБ и смартфон. Еду в лес, первый день работает от домашней зарядки. На ночь ставлю заряжаться от автономного, так делаю еще две следующие ночи. Итого,четыре дня с заряженым хожу совершенно автономно.



[pna]

Заряжаю дома АКБ и смартфон.

это понятно, когда есть время перед использованием.
Я даже зарядку в машине имею.
Т.е. пока еду к месту, обычно это 1-2 часа, все, что надо заряжается.



[vasek]

Я даже зарядку в машине имею.

Если бы этот АКБ еще можно было от 12 в. заряжать в авто, то срок пребывания в пампасах стремился к бесконечности... Извертел весь, только от 220 как будто.. Надо попробовать от прикуривателя.



[pna]

Извертел весь, только от 220 как будто.. Надо попробовать от прикуривателя.

Это технический вопрос имеет массу решений, на крайний случай инвертором получите те же 220 вольт.
А к бесконечным он будет стремиться если приобретете для зарядки солнечную панель и контроллер к ней.
От этого то же можно заряжать ваш АКБ, только тут корпус придется вскрыть.
Что бы присоединить напрямую с котроллера панели на контроллер заряда.
т.к. инвертер практически неприменим.



[Лис]

бесконечным он будет стремиться если приобретете для зарядки солнечную панель и контроллер к ней

в нашем климате с солнечными зарядками как то не очень получается , хотя южнее супер , есть достойные уже массово



[pna]

как то не очень получается , хотя южнее супер , есть достойные уже массово

надо стараться, технологии не стоят на месте.

Буквально вчера, за день на балконе зарядились 4 АКБ для UPS: 7.2 Ач на 12в каждый, от панели 1/4 кв метра.
Солнечный день, угол правильный. Ведь в лес выходят в основном в хорошую погоду, так, что солнце обычно есть.

У вас думаю то же получится .



[Лис]

У вас думаю то же получится

пока получается нормально только этим


хотелось бы конечно хорошую солнечную , размер важен только в свернутом состоянии , ток заряда побольше буферный акб наверное не покатит
зимой умрет ( проверено ) а сборку из LiPO4 пока земноводное не дает собрать ( да и времени особо нет ) хотя если в комплекте ......
нужно 7.2 и 12 В , наверное все таки гибкую ( томские вроде не плохие но хрупкие ) ценник что бы был не как крыло боинга
есть что предложить ?
