Охотничий карабин Ignis от компании ВСМ.

[Алёшка]

Разборка затвора.

Разборка затвора
Отсоединяем затвор от коробки карабина, отжав клавишу с левой стороны коробки.

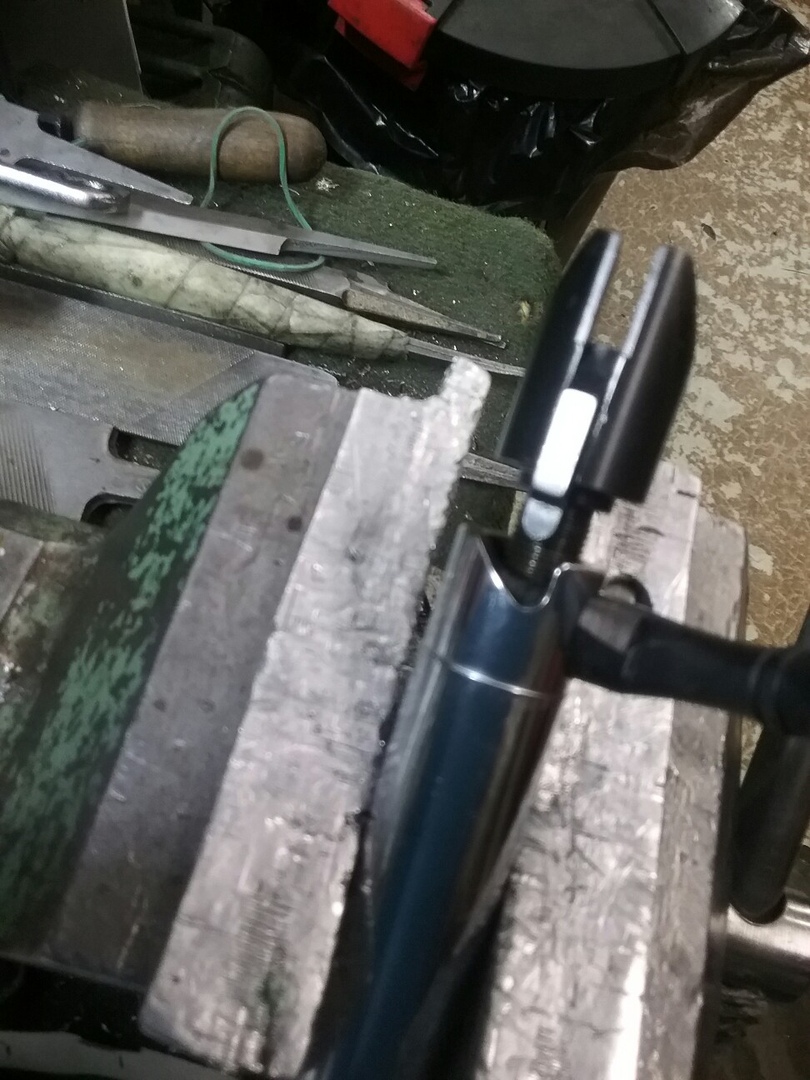

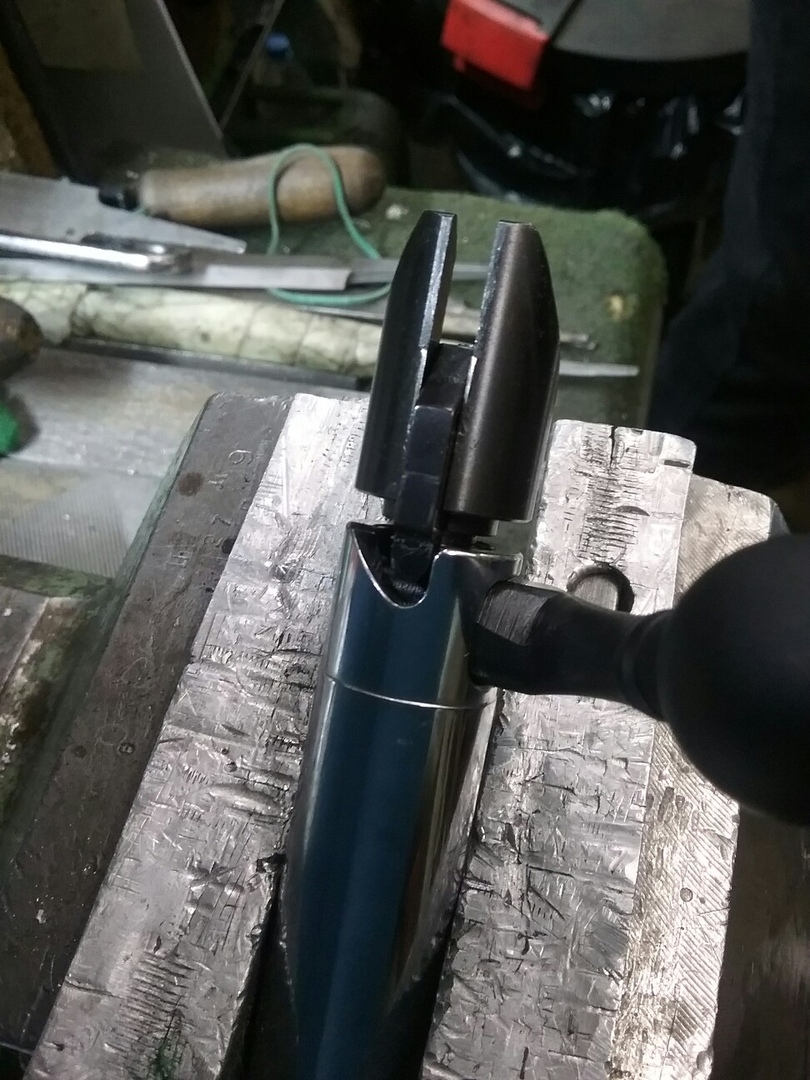

Закрепляем затвор в тисках, без тисков даже третья рука не поможет , боевая пружина очень жесткая...
Снимаем с боевого взвода.

Далее мягким предметом типа алюминиевая или латунная выколотка взводим боевую пружину таким образом, чтобы можно было повернуть затвор на право ( при разборке затвор вращаем против часовой стрелки, при сборке по часовой ) , поворачиваем на право.

Для особо сильных мужиков , взводим боевую пружину до появления отверстия на хвостовике ударника и фиксируем ударник оружейной выколоткой, я смог это сделать только на разобранном затворе.
Таким образом постоянно отжимая ударник и вращая его против часовой стрелки выкручиваем его из тела затвора.

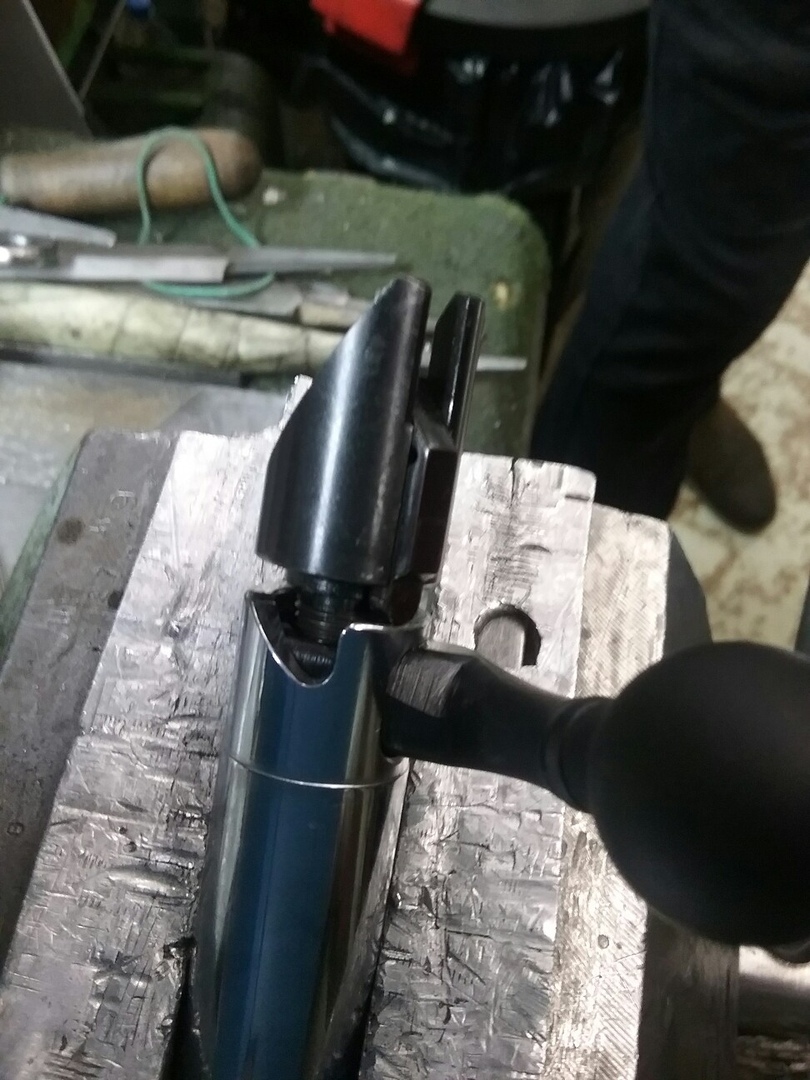

Взводим и направо..

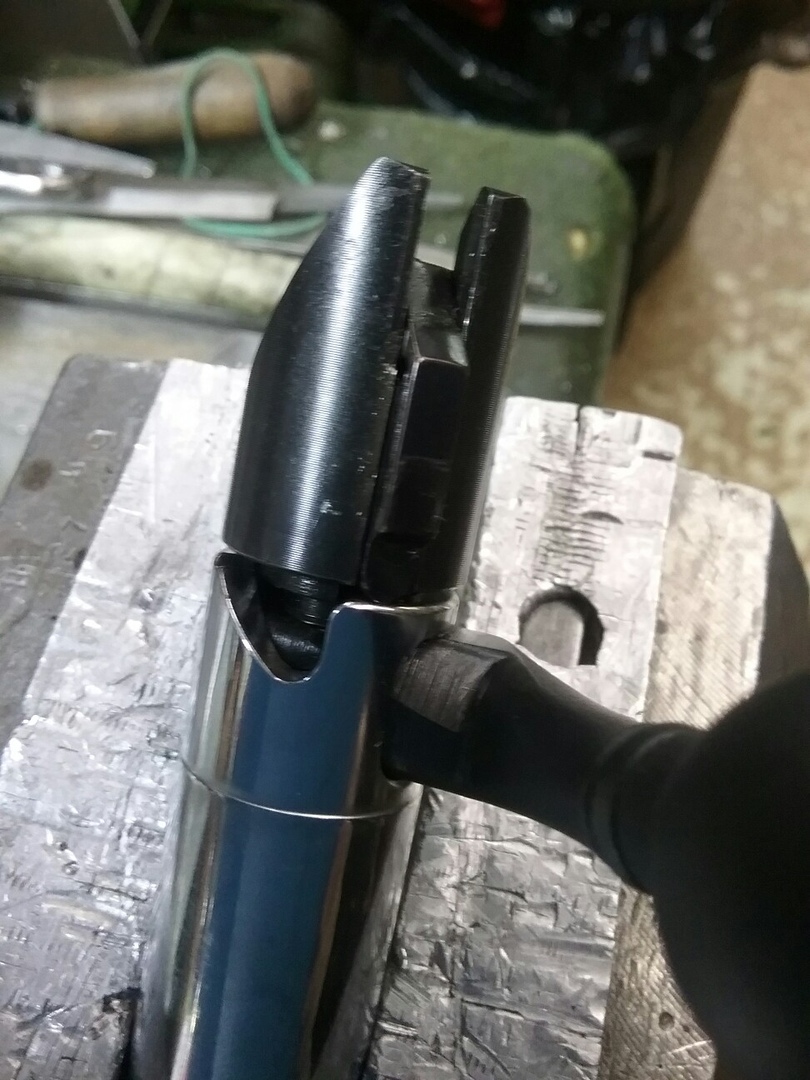

Открутили...

Вынимаем ударник

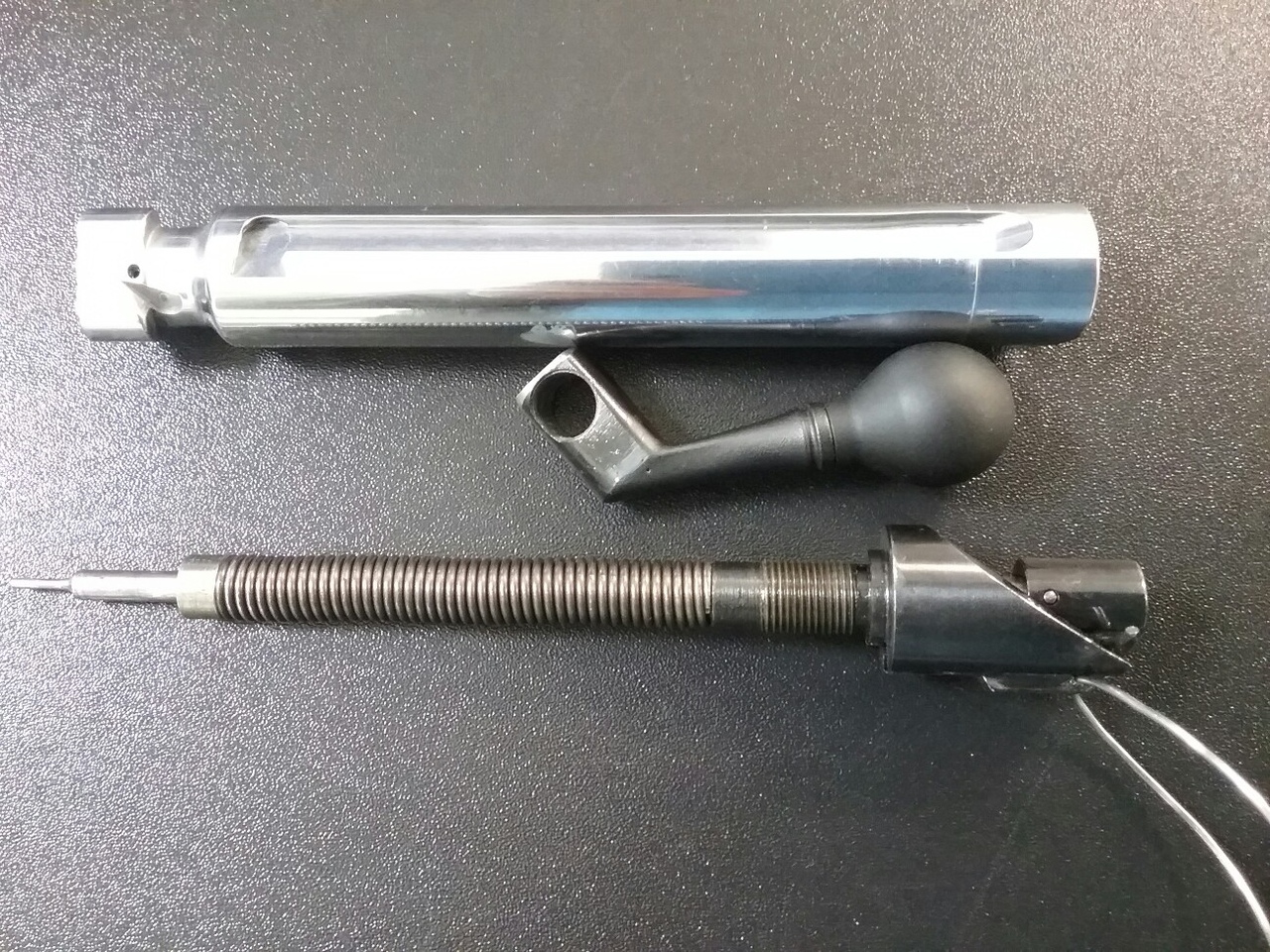

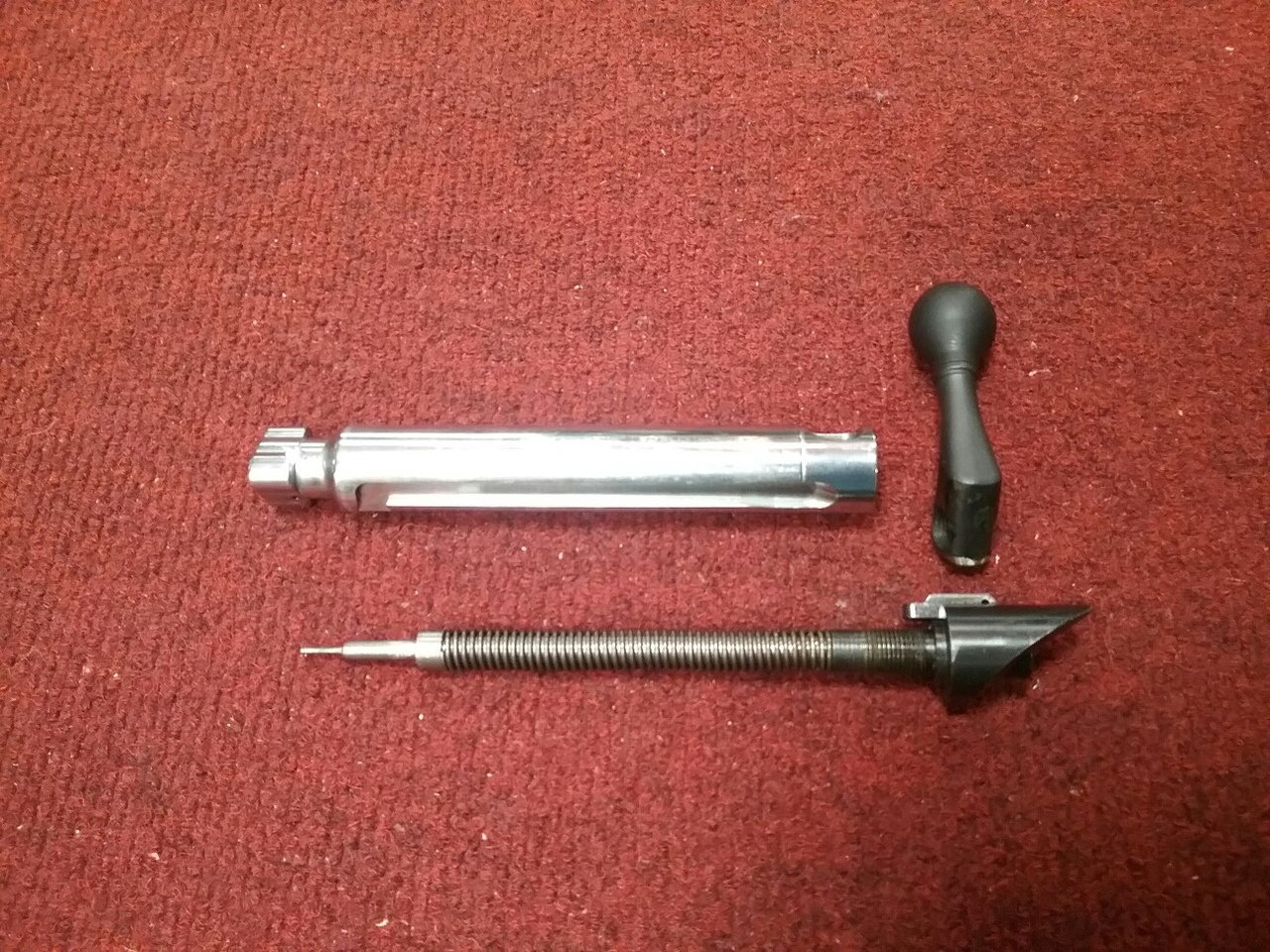

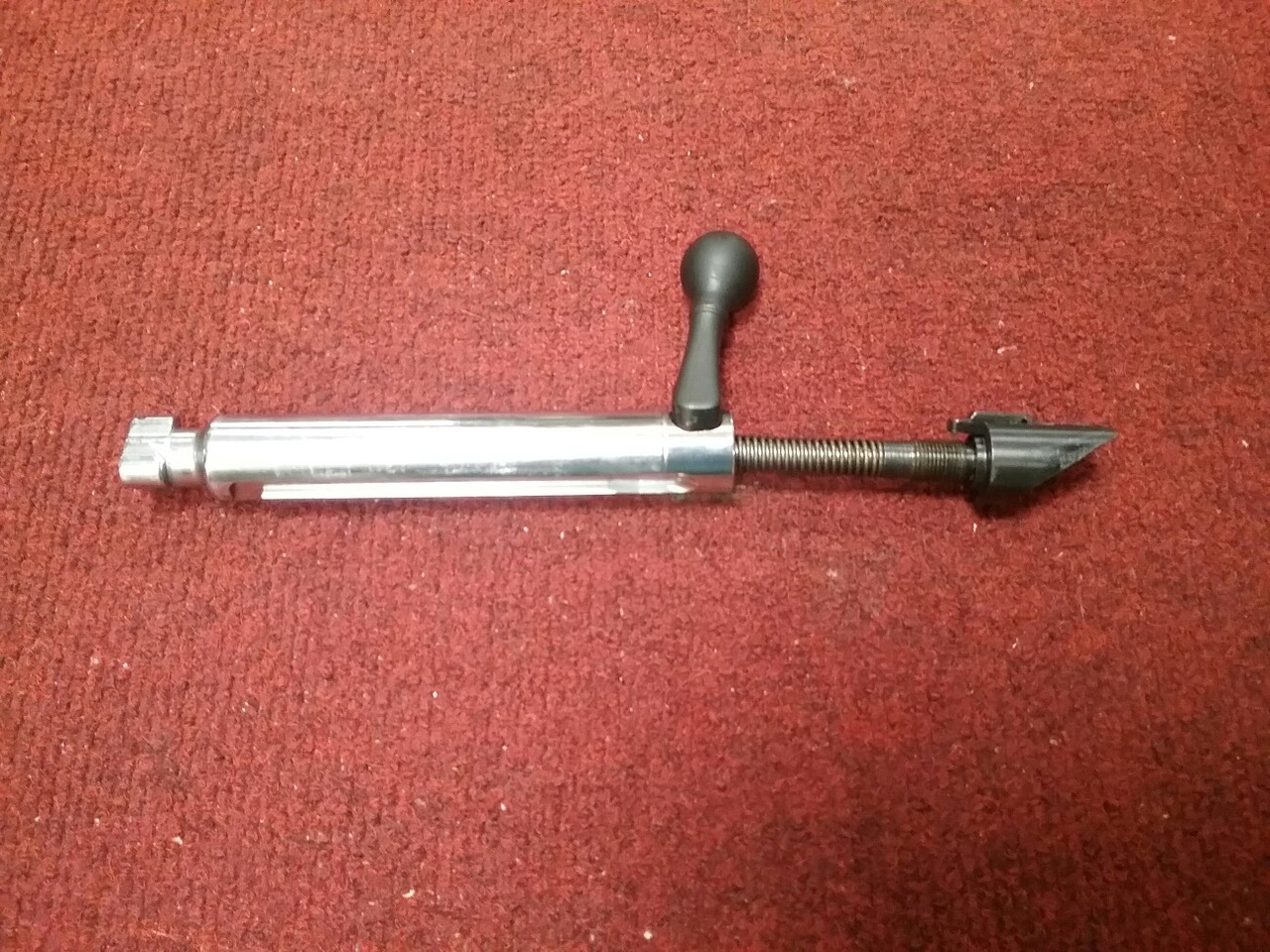

, после чего вынимается рукоятку затвора ... затвор разобран для обслуживания, дальнейшая разборка необходима только в случае ремонта.

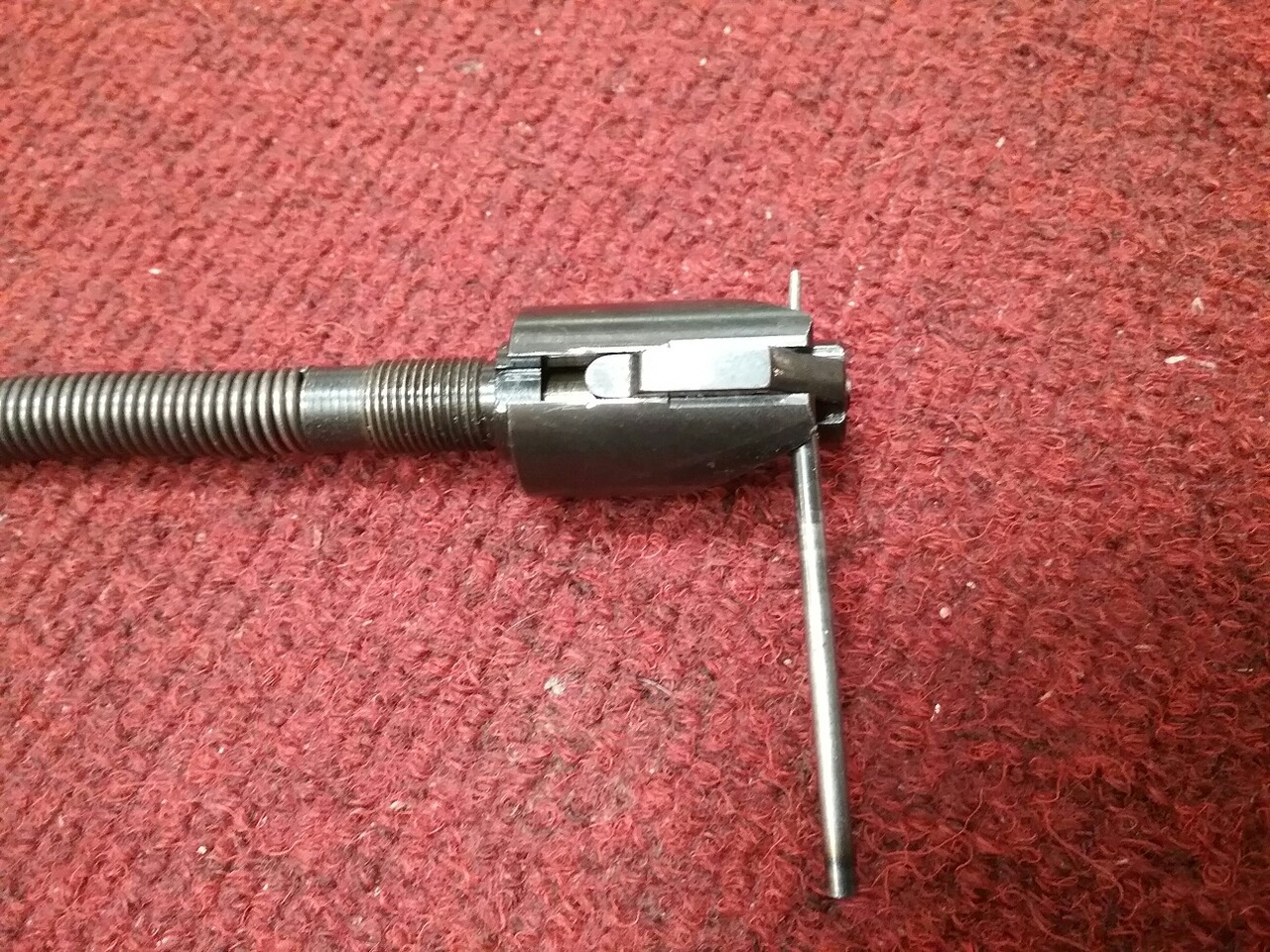

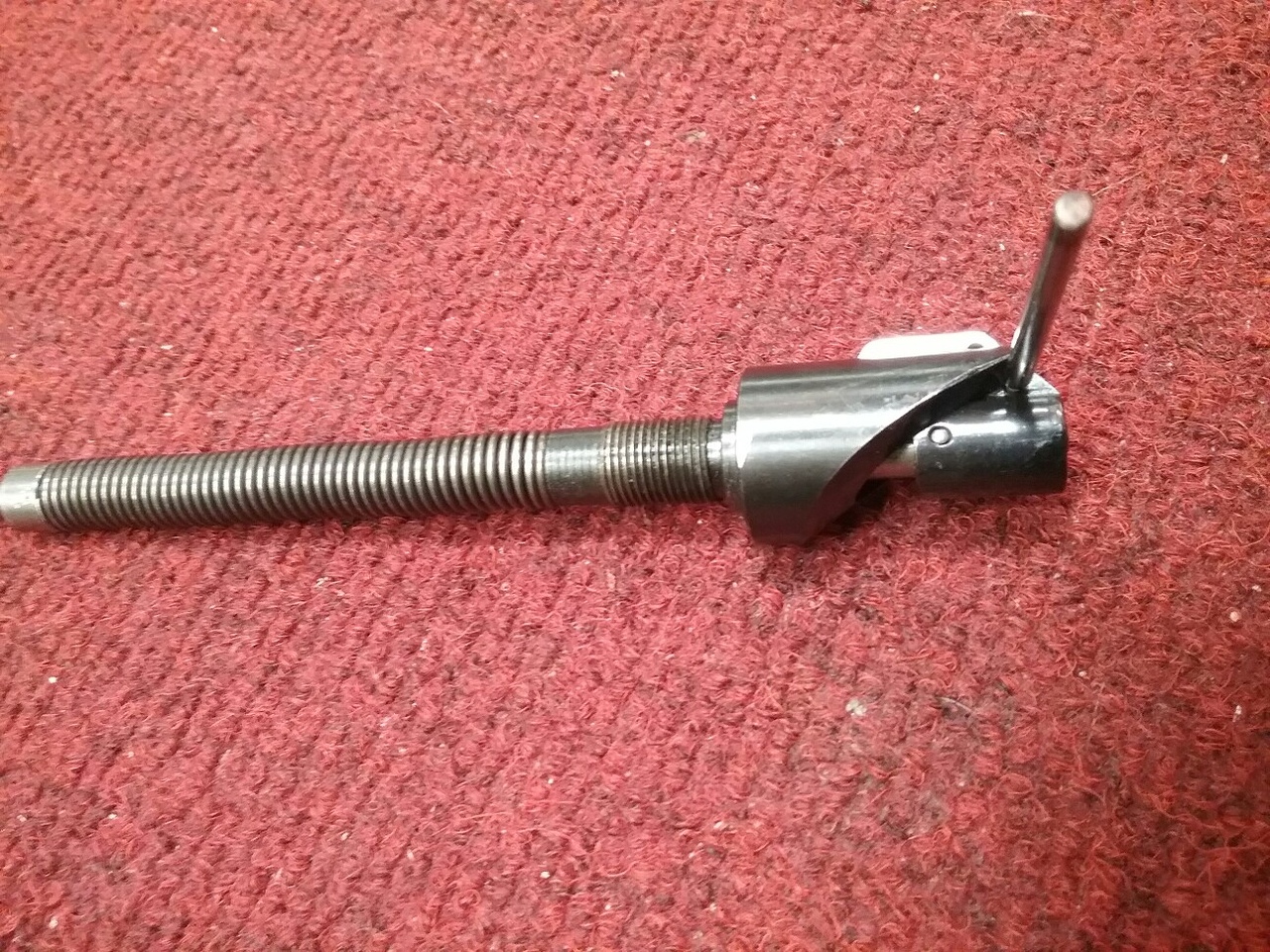

В разобранном состоянии сжимаем боевую пружину , до появления отверстия в хвостовике ударника и фиксируем его оружейной выколоткой.

В таком положении затвор легко собирается и разбирается.

Вставляем рукоятку в основное тело затвора, закручиваем ударник на место, по часовой стрелке, поставив его на боевой взвод , отжав в сторону взведения ударник, вынимаем выколотку, затвор собран.
С уважением Алексей.



[Романтик]

Ну хоть бы деревяшки подложили под губка тисков. Аж смотреть больно стало



[Алёшка]

Романтик, Там алюминиевые губки лежат...не больно...



[Пири]

А эта модель не копия сабатти ровер? очень похожи, возможно одно.



[Алёшка]

Пири, у Sabatti два боевых упора на затворе... поперечник более 1 МОА, емкость магазина 3 патрона...Они похожи из далека, и то если не присматриваться.
Однако у Sabatti есть карабин с затвором на три боевых упора, это их последняя версия карабина для дальней стрельбы модель TLD
С уважением Алешка.



[Biggi55]

хоть бы деревяшки подложили под губка тисков. Аж смотреть больно

Там алюминиевые губки лежат.

Меня бы дед убил за такие манипуляции...

Только толстая кожа в прокладки.



[Алёшка]

Разборка затвора 2

Разборка затвора 2

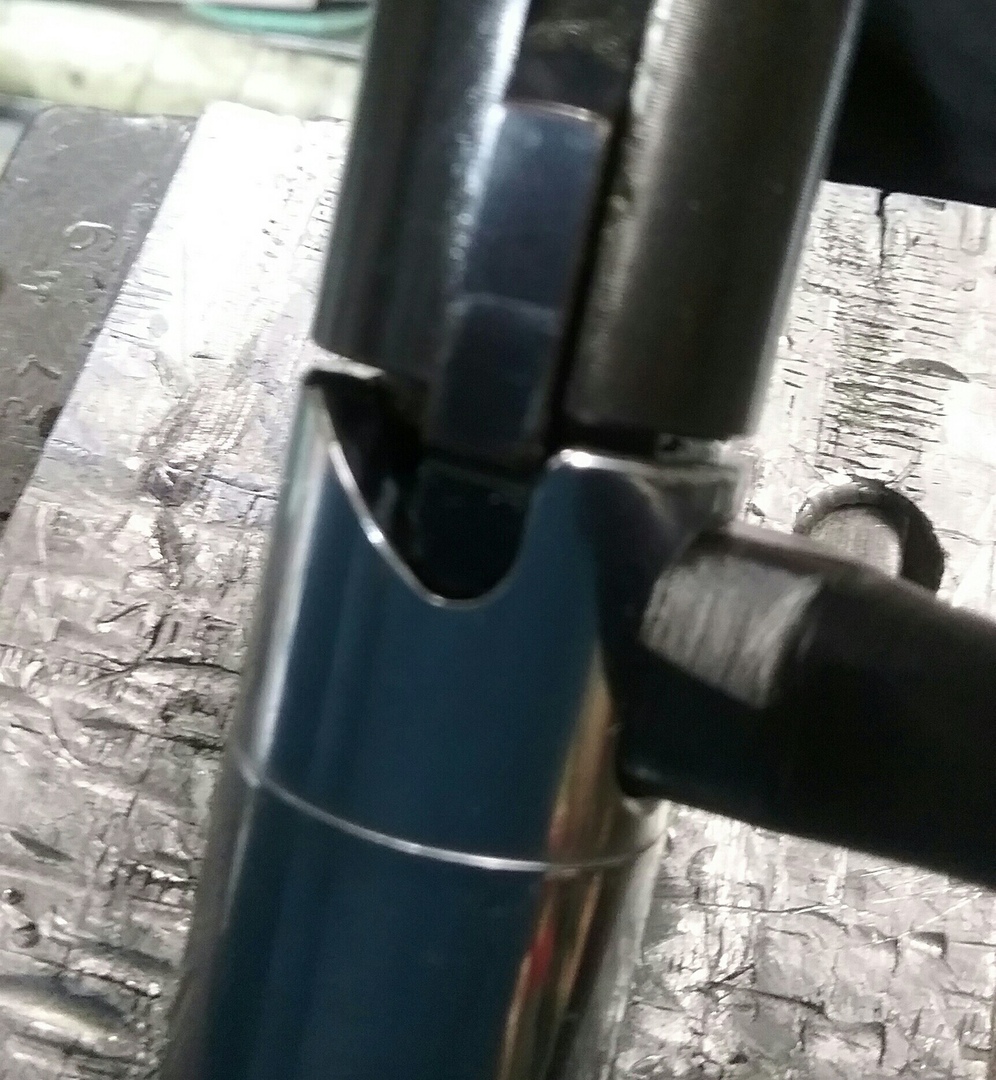

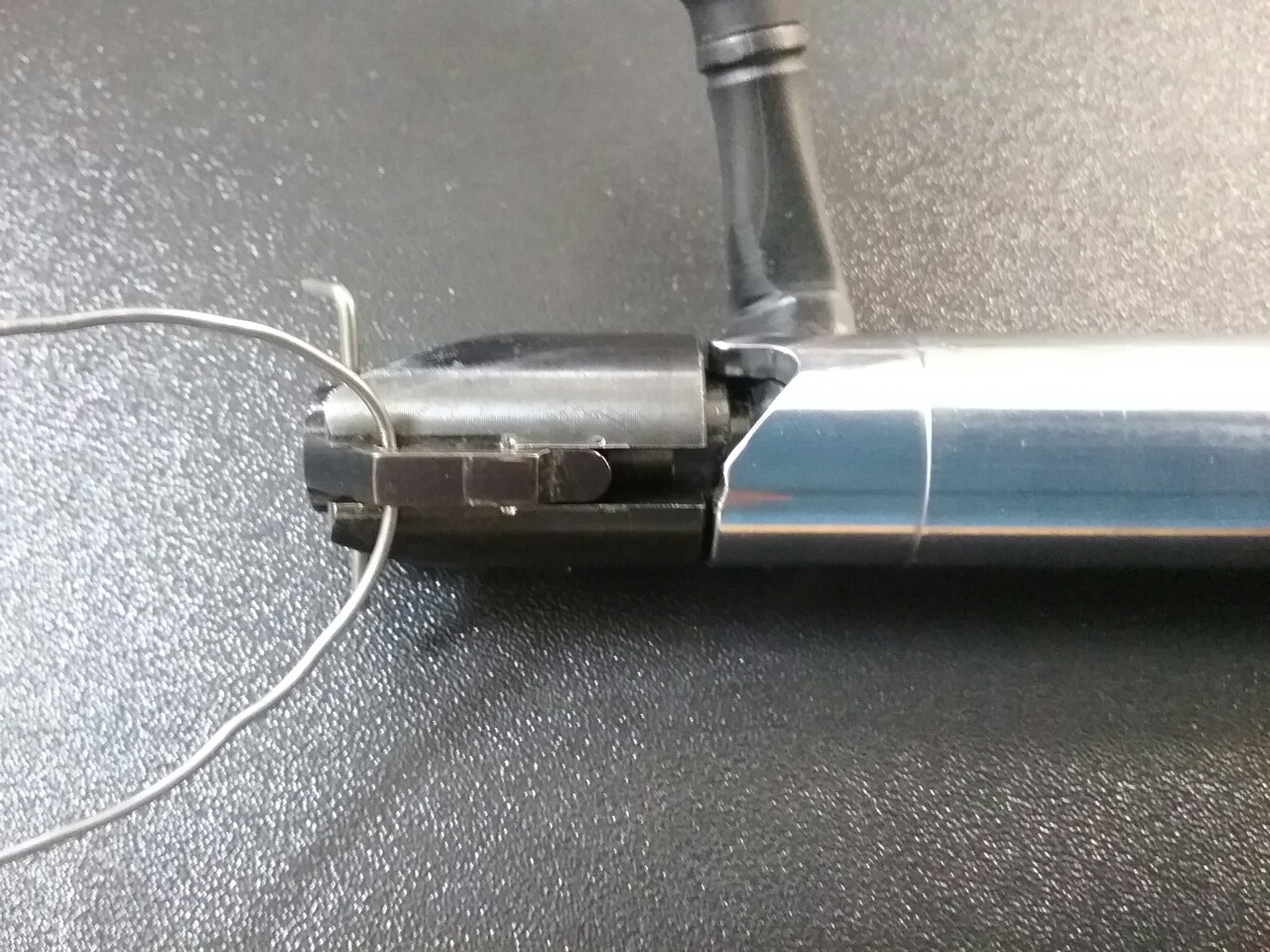

Меня немного тут поругали. ( Инструкторов и учителей нет приходится самому додумывать, кто-то сделает это совсем по другому). Я посмотрел и придумал щадящий способ разборки затвора. Внизу на ударнике на п-образном выступе сеть миллиметровое отверстие.

Подобрал закаленную проволоку вставил в отверстие зажал концы проволоки в тиски оттянул ударник до появления фиксирующего отверстия и кусочком такой же проволоки зафиксировал ударник в таком положении.

После чего вращая ударник против часовой стрелки разобрал затвор, сборка в обратной последовательности.
С уважением Алексей.



[d-alex001]

Затвор такой же конструкции как у тоз-78 что-ли?!



[Алёшка]

Разборка карабина.

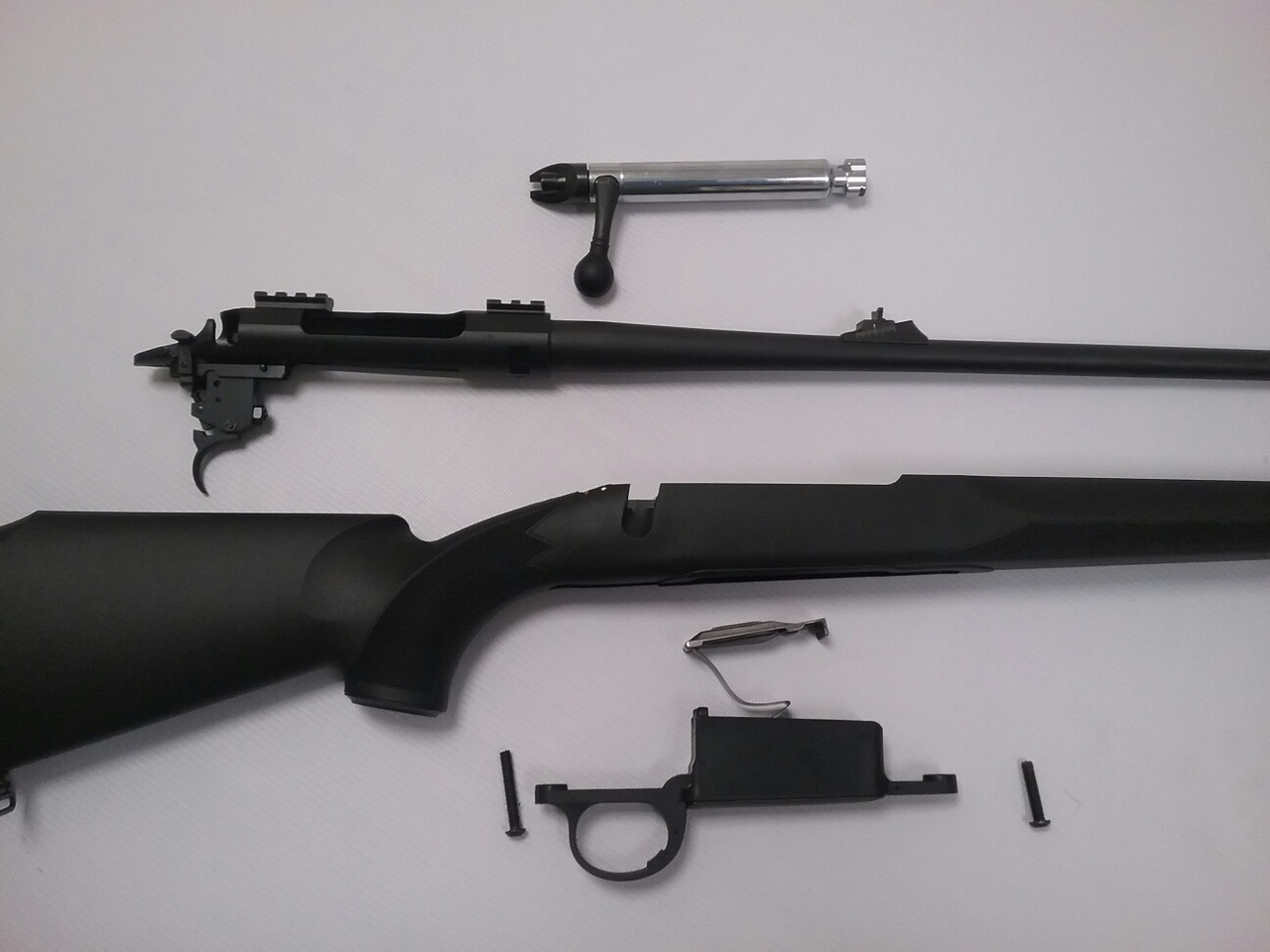

Разбираем карабин.
Мне приходилось не однократно разбирать карабины Heym, Sako, Tikka, Haenel... так , что будет с чем сравнивать.

Винты крепления ствола к ложе 5 мм шестигранник, наверное это хорошо, сложнее сорвать шлицы.

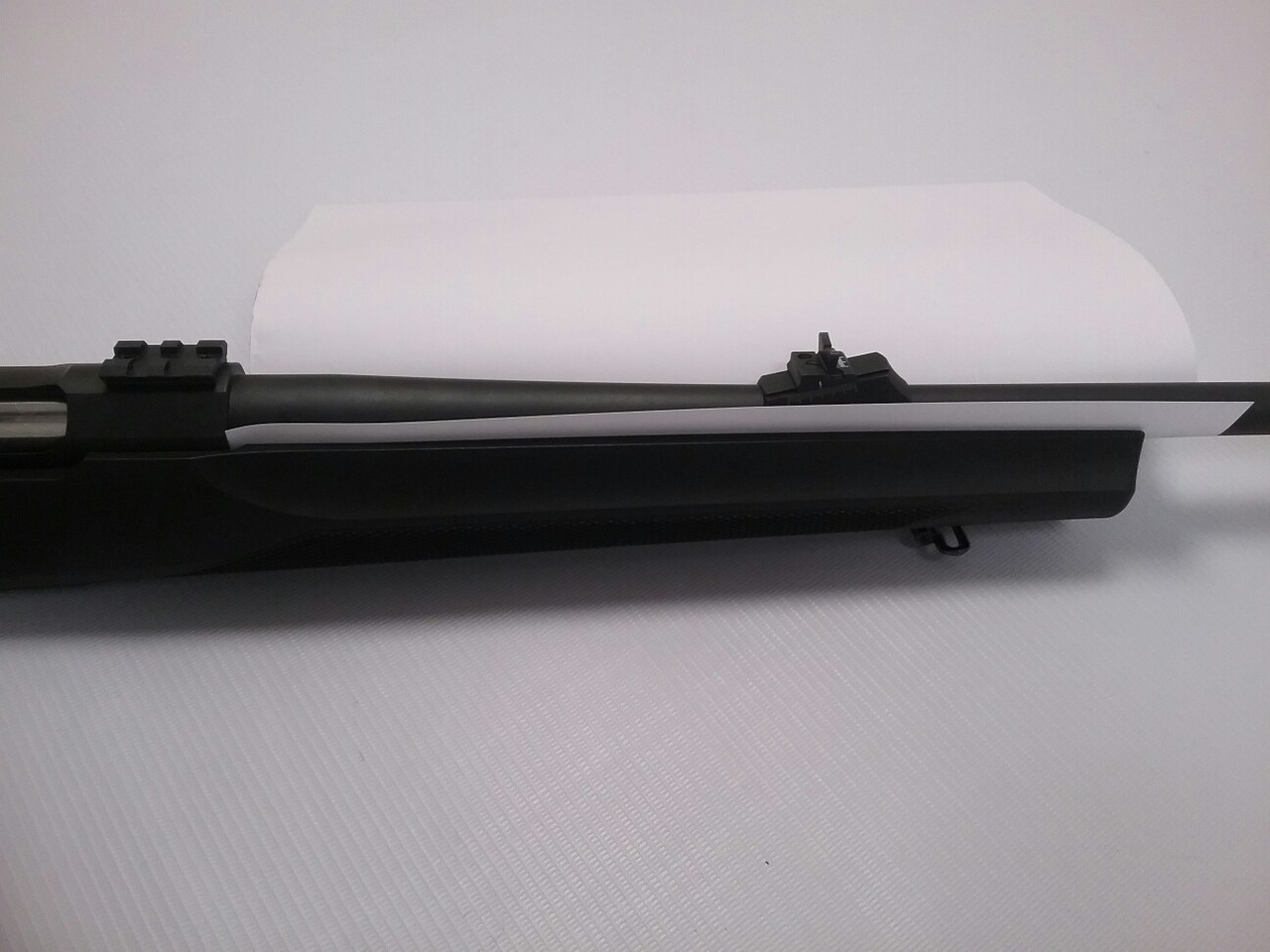

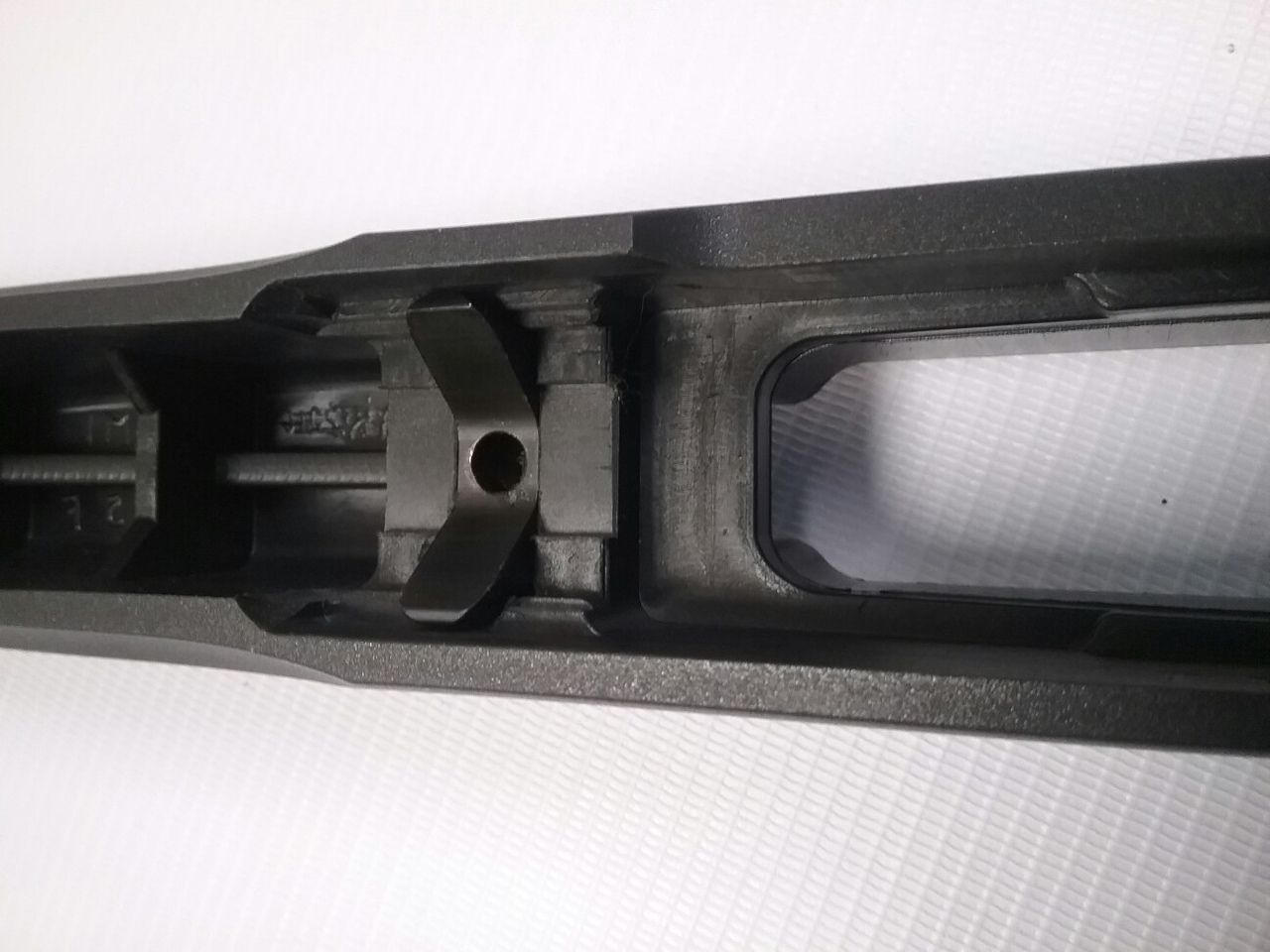

Ствол полностью вывешен и зафиксирован стандартным сухарём.

Все как положено.
Боковые щеки ложи в месте врезки магазина достаточно толстые, тоже радует.

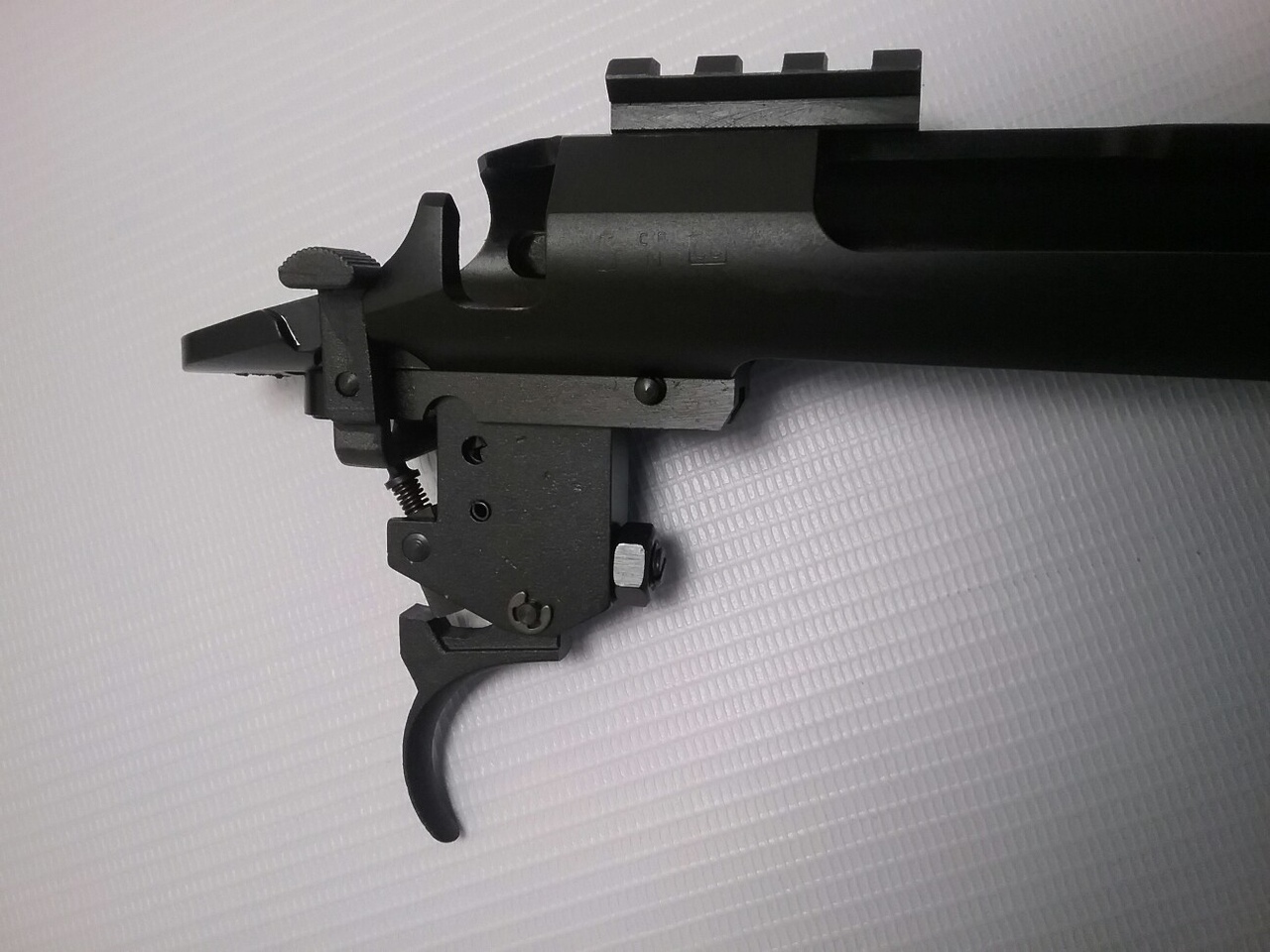

Простой механизм регулировки усилия спуска, на фото хорошо видна контргайка. Заводская настройка очень мягкая...

Основание для магазина и предохранительная скоба пластиковое.
Все детали подогнаны между собой хорошо.
Карабин разбирается и собирается без усилий ( не забываем при сборке снять магазин или открыть несъемный магазин, затвор устанавливаем тоже после укладки ствола в ложу и установки УСМ ).).

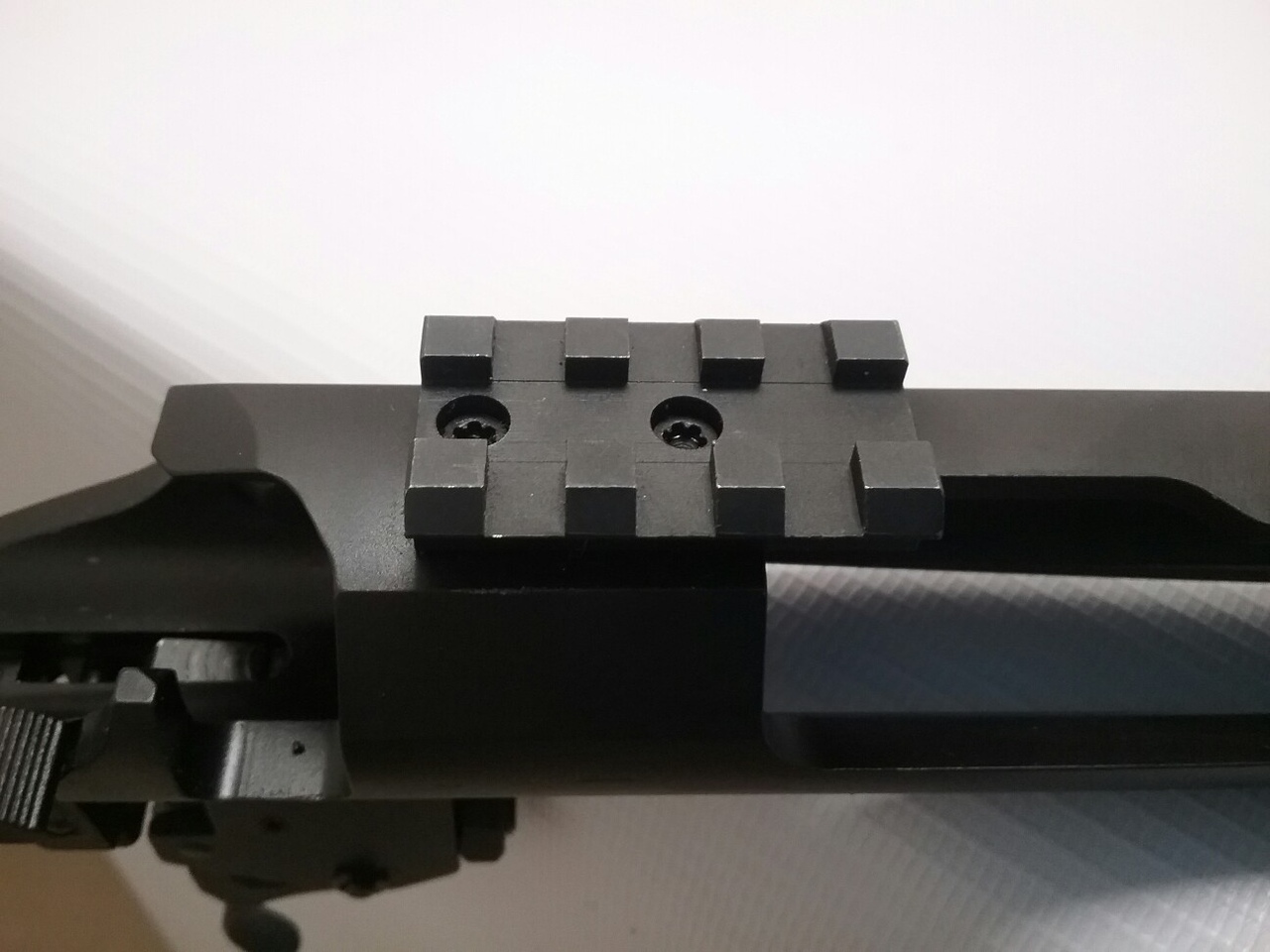

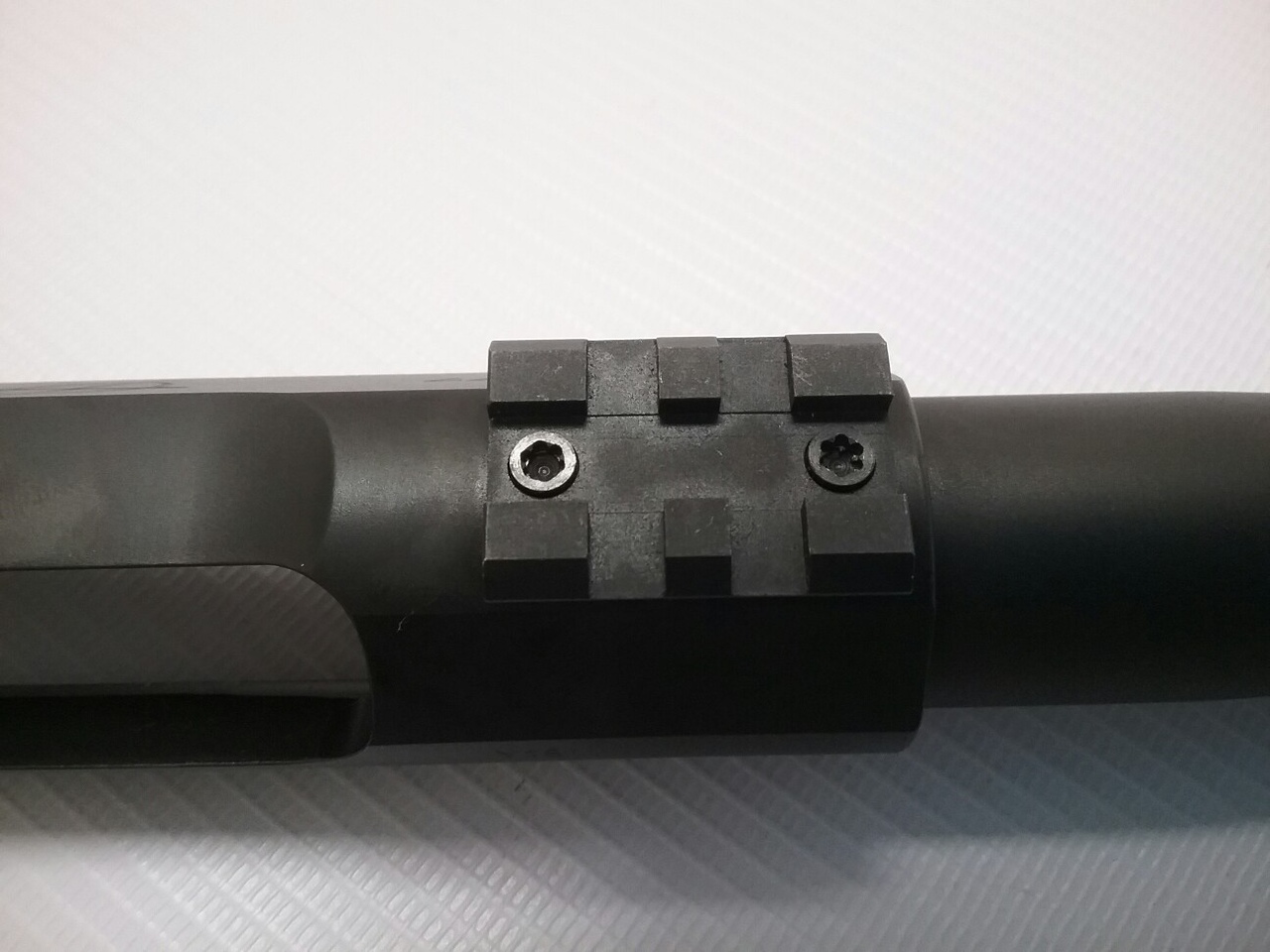

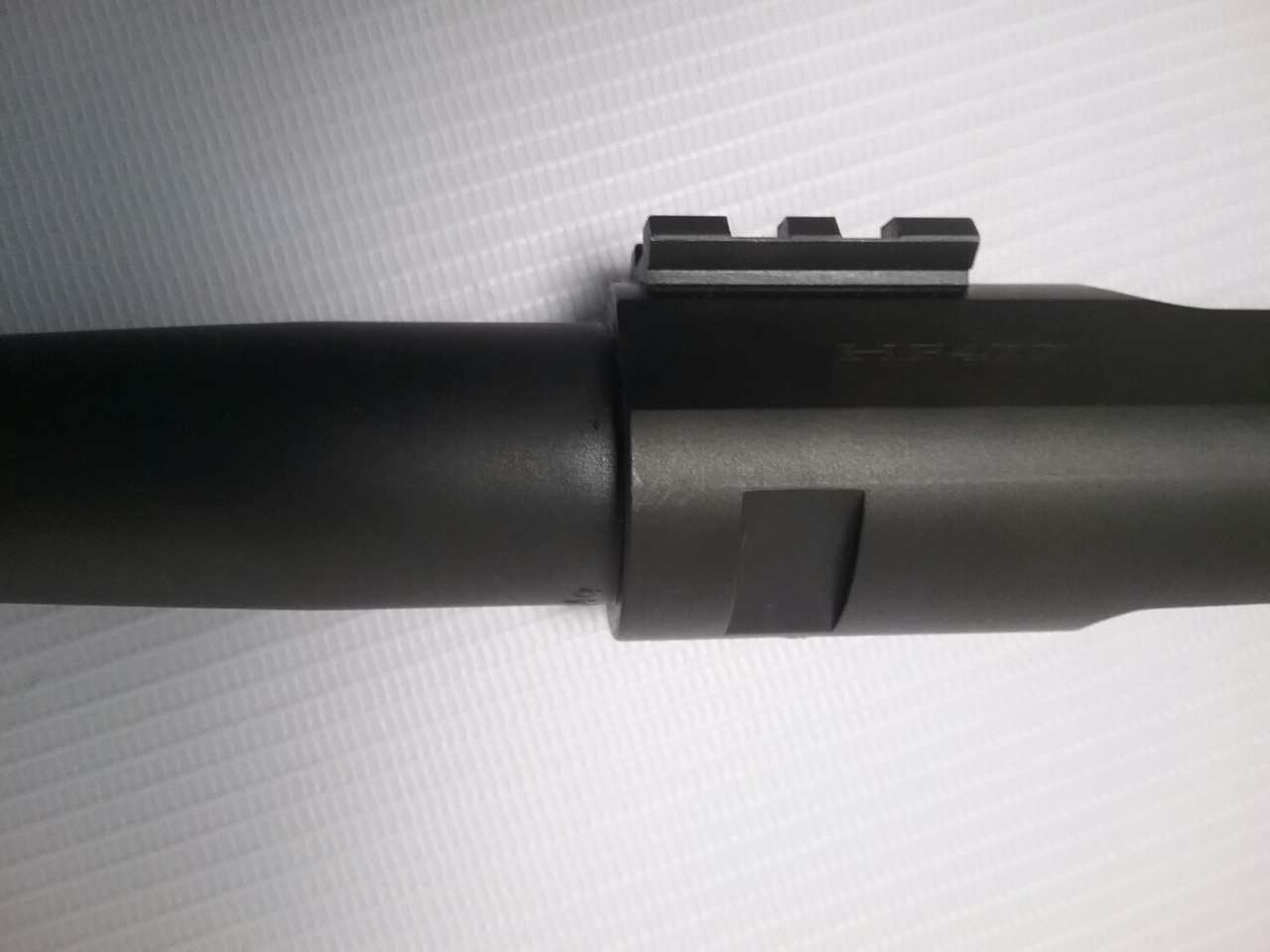

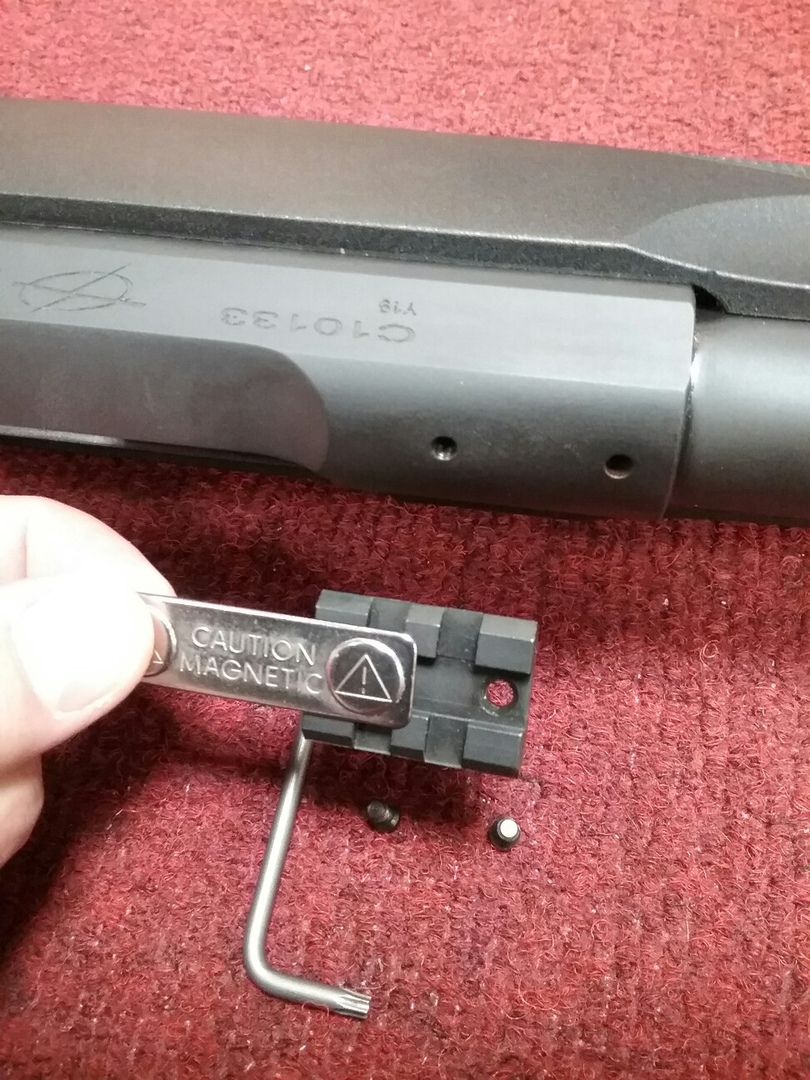

Раздельные основания weawer ( стальные, проверил магнитом) закреплены на два винта каждое, однако не проклеены, что необходимо однозначно...

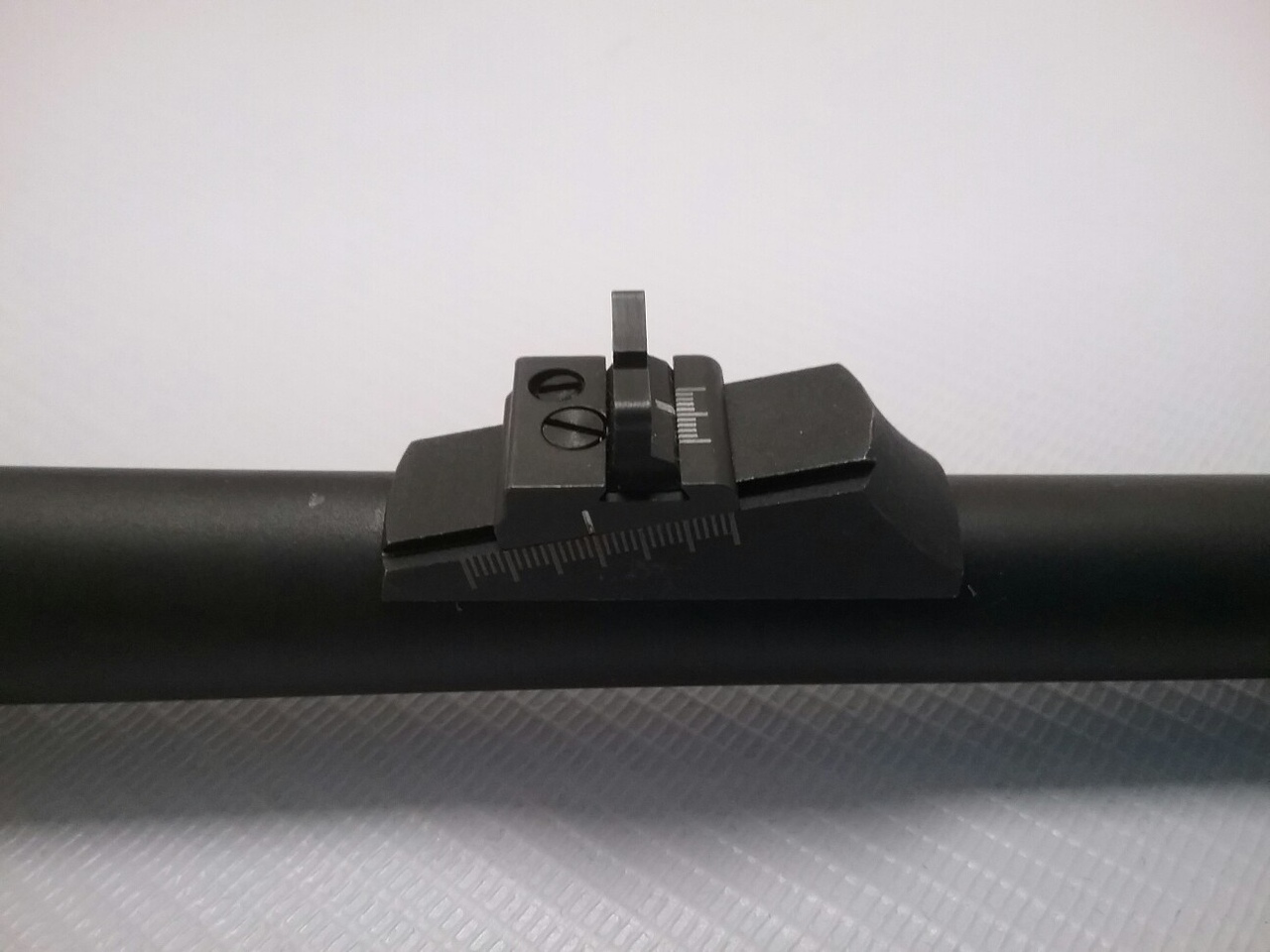

Целик регулируемый по вертикали и по горизонтали .

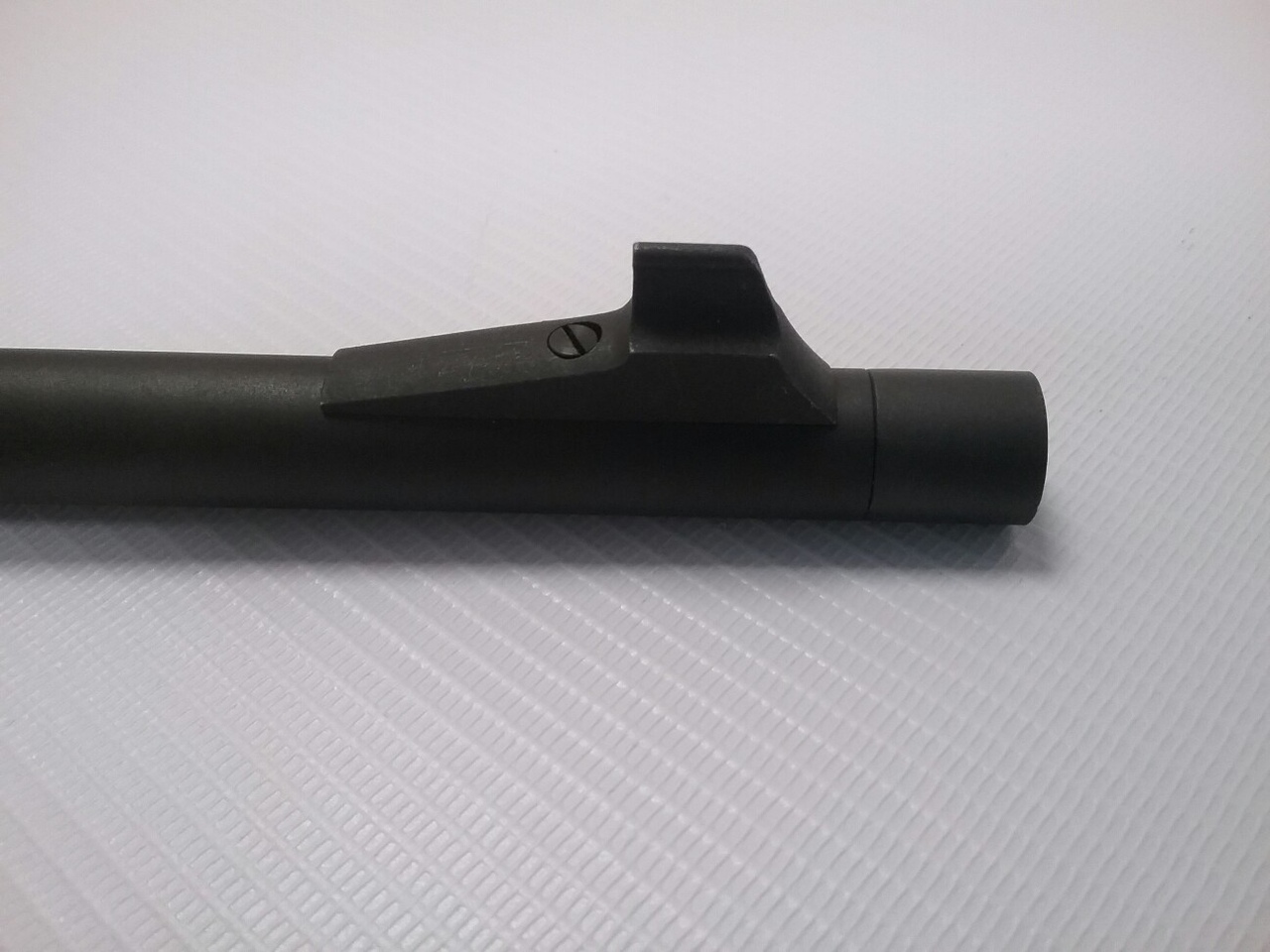

Мушка не регулируемая.

В целом , мне сборка карабина понравилась. Ход затвора ровный, с небольшим, как и положено, усилием при запирании. Перезарядка осуществляется уверенно, без каких либо помех...
Я из него уже стрелял ( в 308 калибре) мягкий, комфортный выстрел...однако об этом будет отдельный пост...
С уважением Алексей.



[drongun]

Алёшка, Алексей здравствуйте, основание УСМ на карабине с деревянной ложей тоже пластиковое???



[Алёшка]

Кольца под оптику...

Кольца под оптику.
Предварительный обзор.
Из не очень дорогих, стальные итальянские кольца, компании Contessa.

Однако я сам всегда отдавал предпочтение быстросъемным кронштейнам позволяющим достаточно быстро поменять оптический прицел.

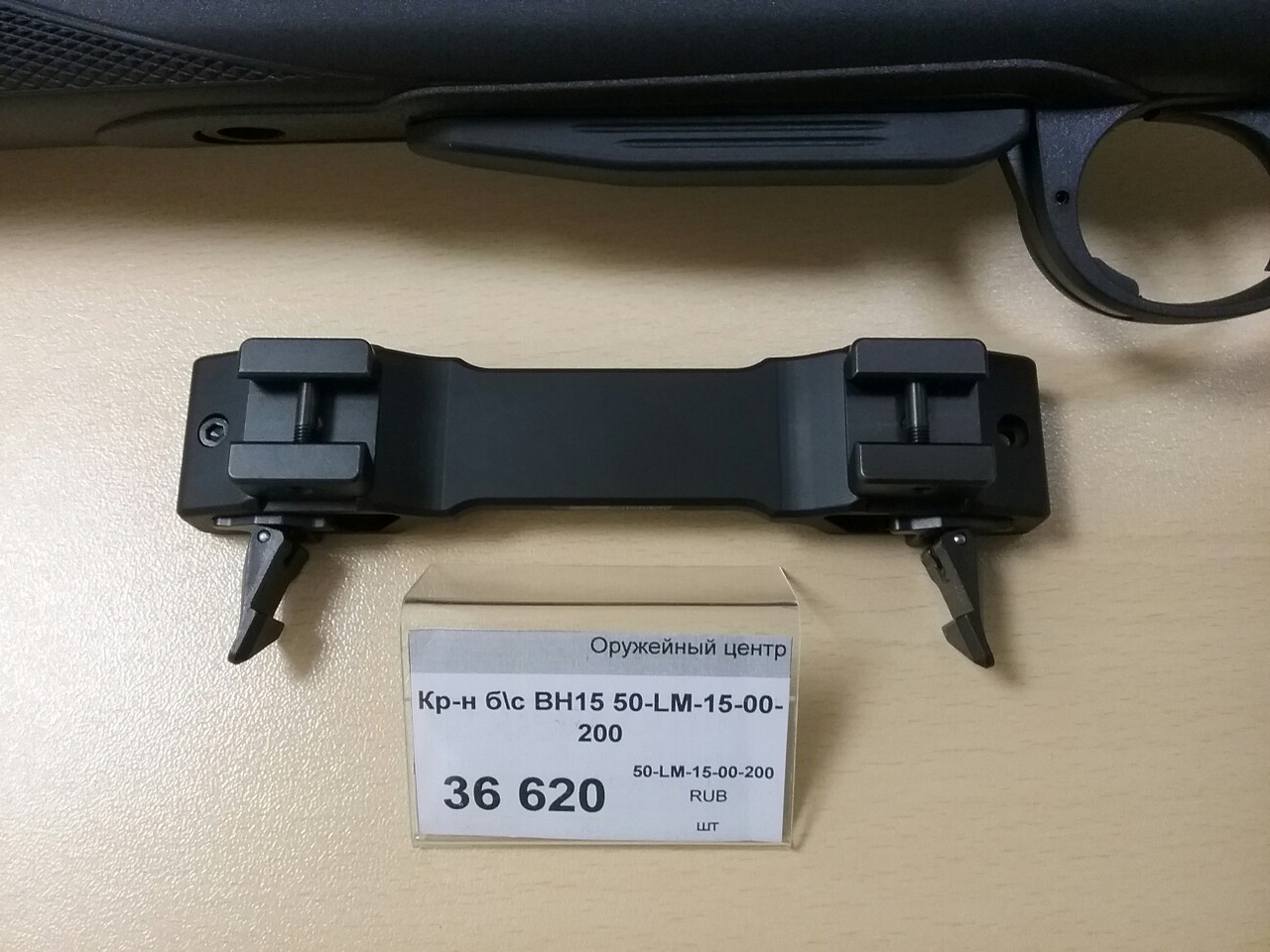

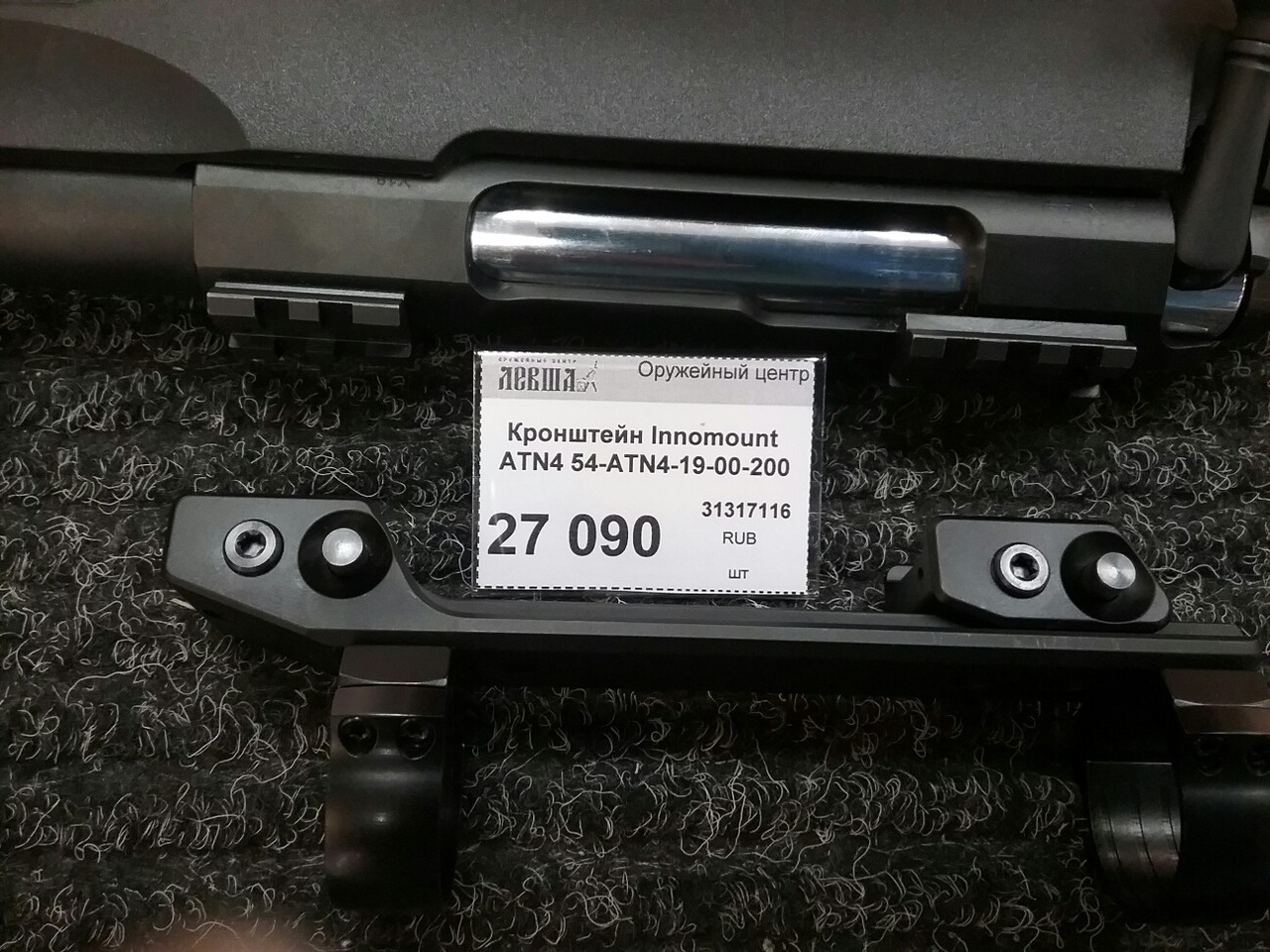

Быстросъемные кронштейны Innomount.

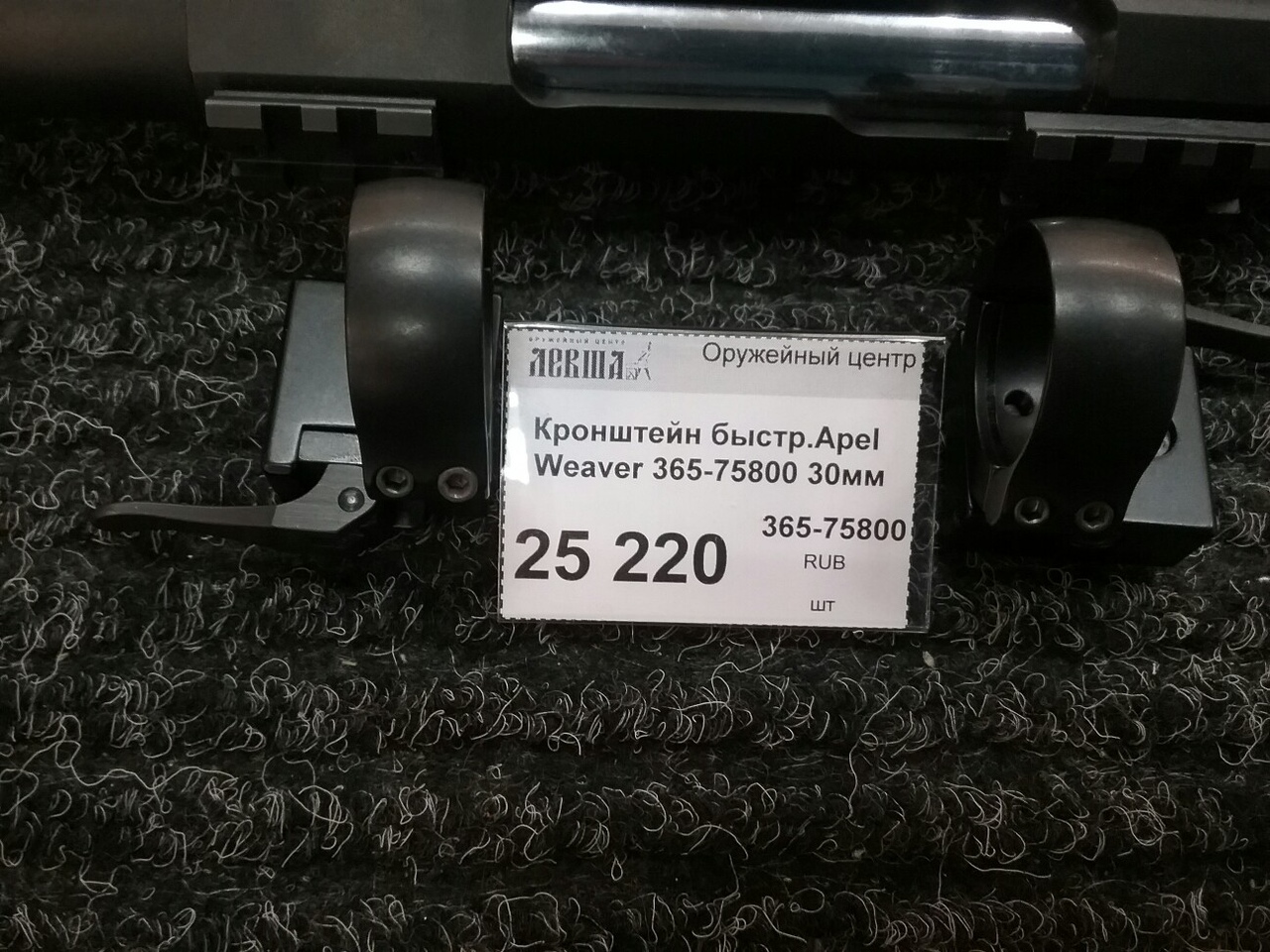

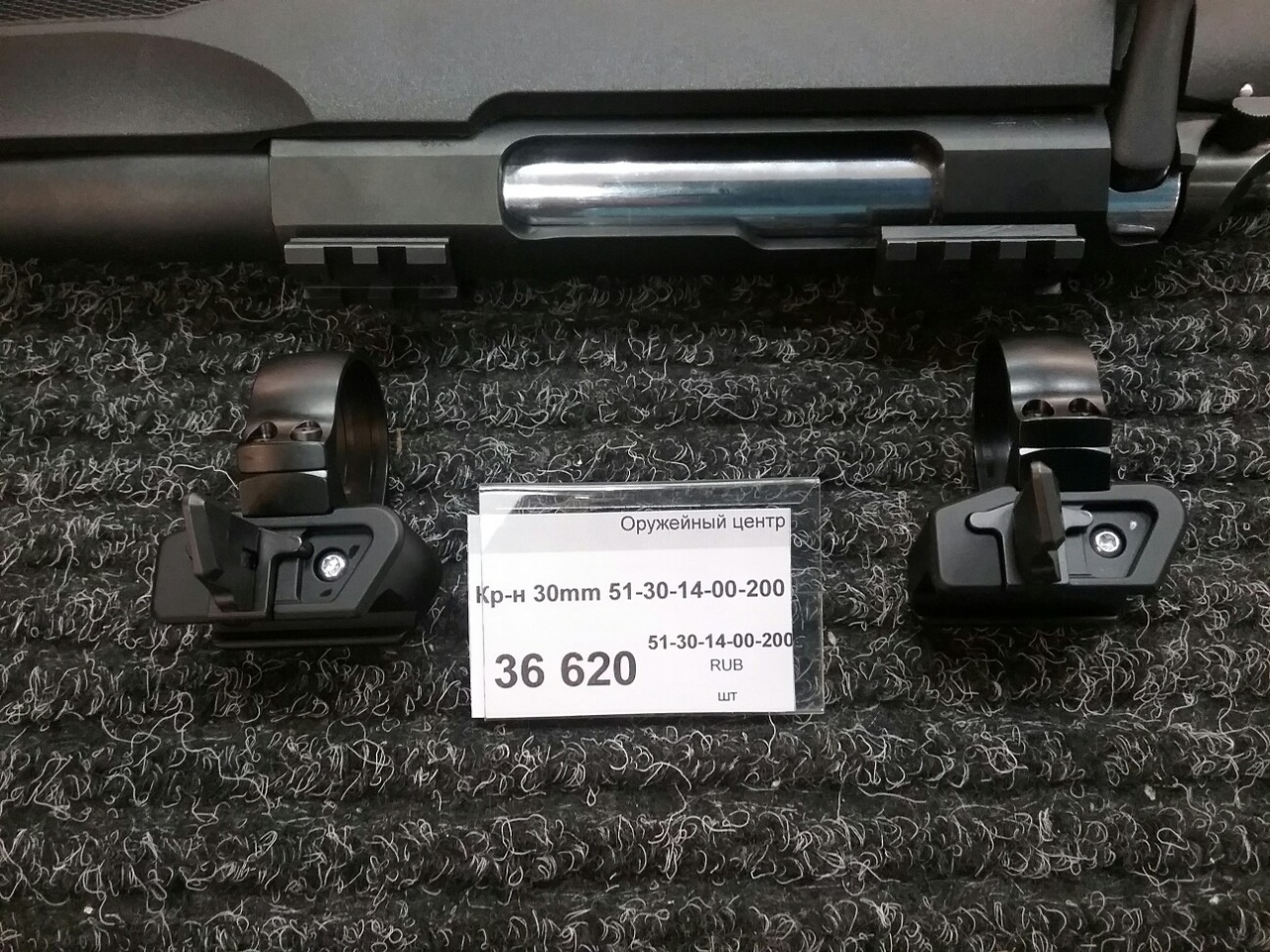

Быстросъемные кронштейны Apel.

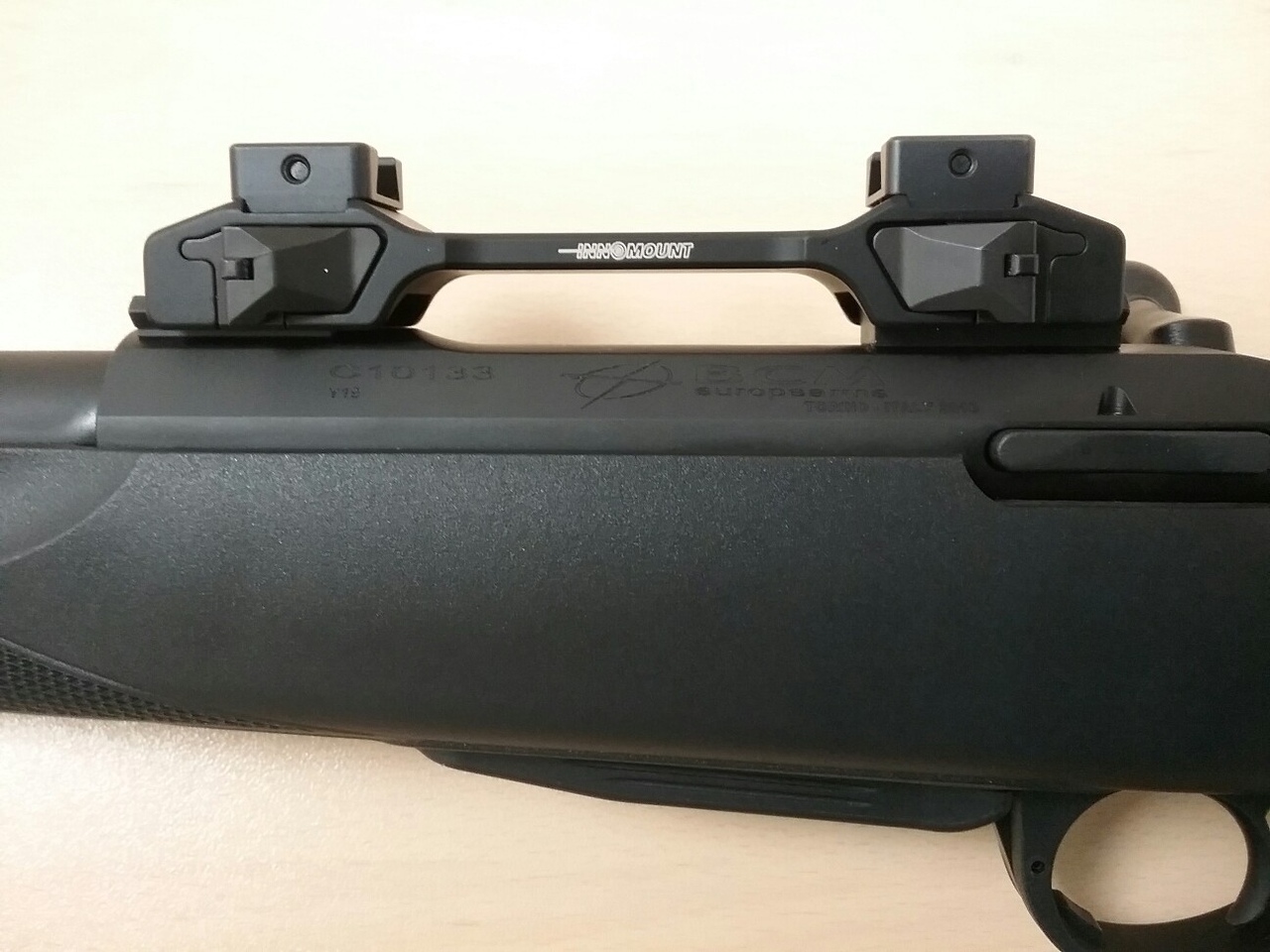

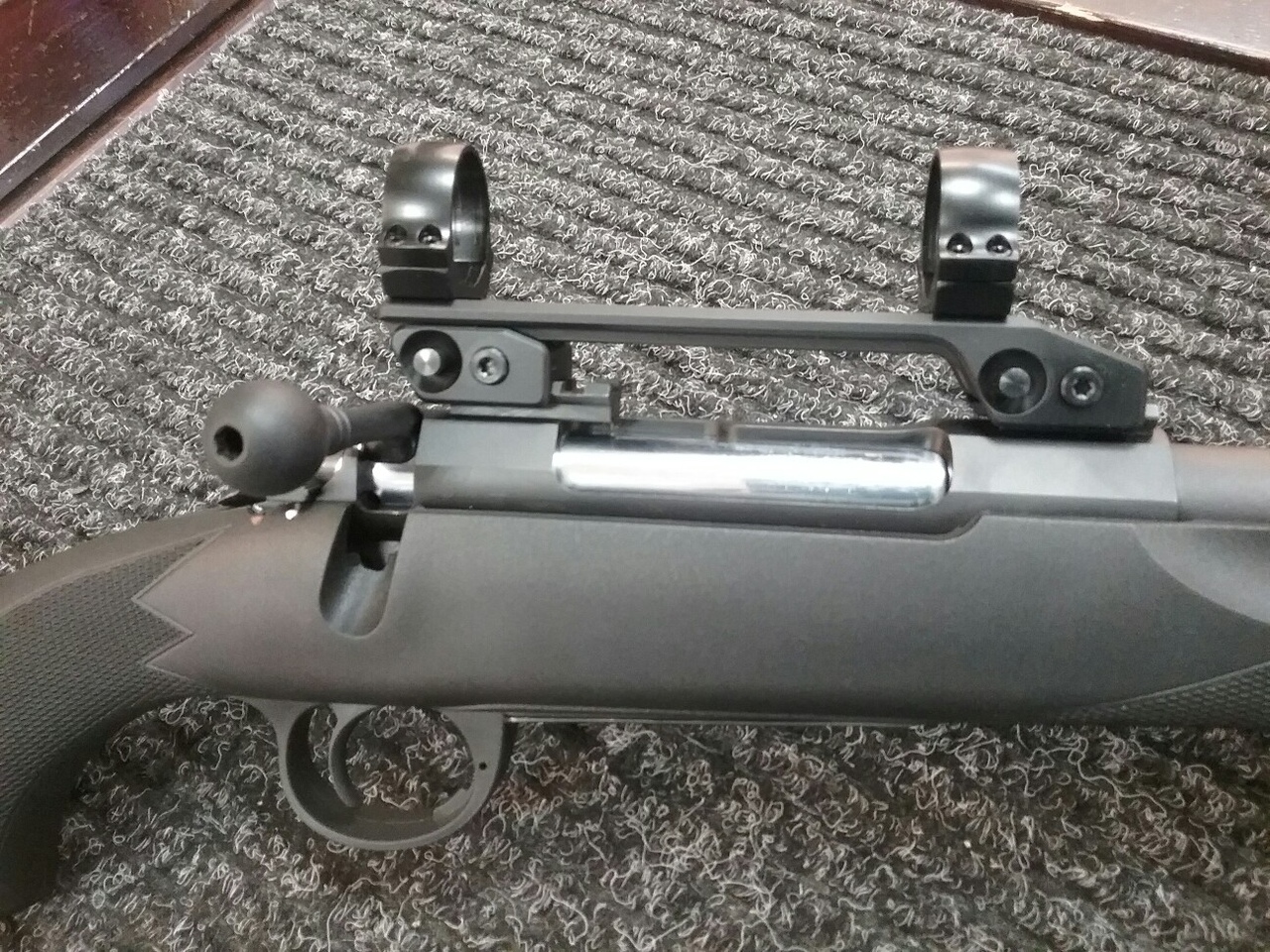

Быстросъемный кронштейн с кольцами компании Innomount, понравился мне больше всего, есть все регулировки, не мешает работе затвора и выбросу гильзы.

Быстро ставится и снимается.

А каковы ваши предпочтения...
С уважением Алексей.

--- Добор поста---

drongun, Предохранительная скоба и основание магазина пластиковые на исполнении карабина , как в пластике, так и в дереве.



[born_sleepy]

Ну черт знает, в эту цену а порой дешевле franchi, sabatti, cz, турка в богатом комплекте на 20 рублей дешевле, имхо "взлетать будет с доооооооолгооооо".



[Алёшка]

born_sleepy, Игорь, спасибо за комментарий. Будем работать, посмотрим во что это выльется. Цена на карабин вряд ли будет меньше, даже если евро упадет, такова тенденция в России. Будем работать над самим карабином , улучшать его покупательские характеристики, общее качество, так работали в свое время с Franchi, ATA, Haenel...а пока можно сэкономить на установке оптики, однако считаю этот путь не правильным...

С уважением Алексей.



[pharmacevt]

можно сэкономить на установке оптики

Кроилово приводит к попадалову...:nono:



[Алёшка]

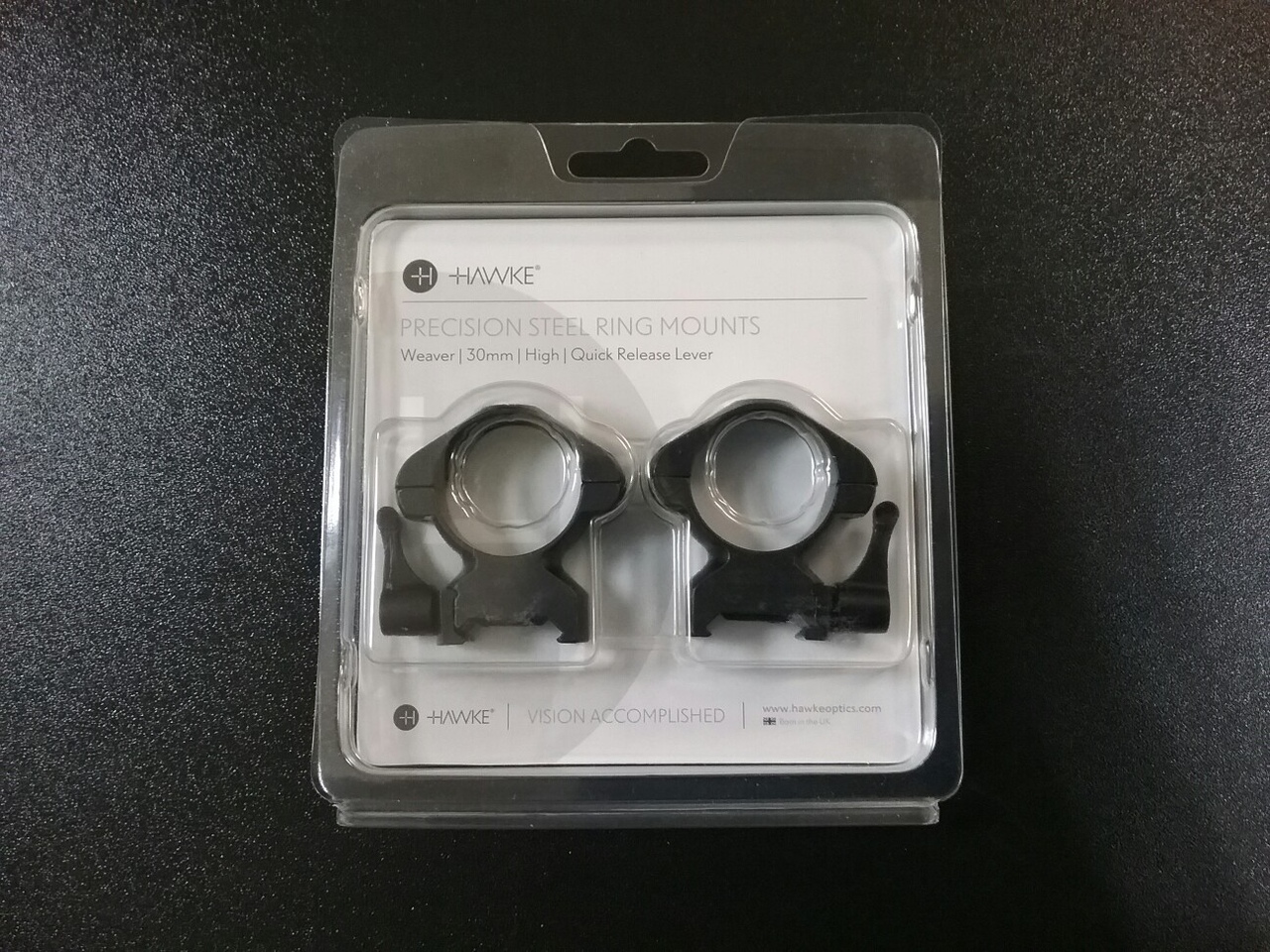

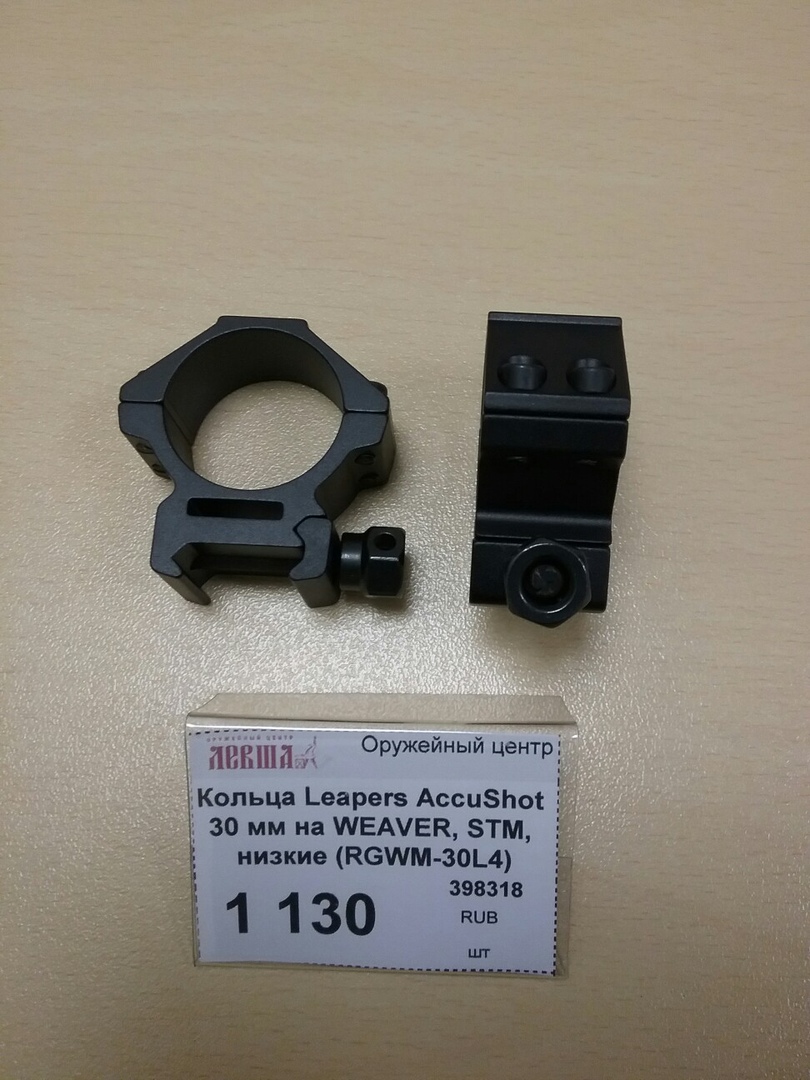

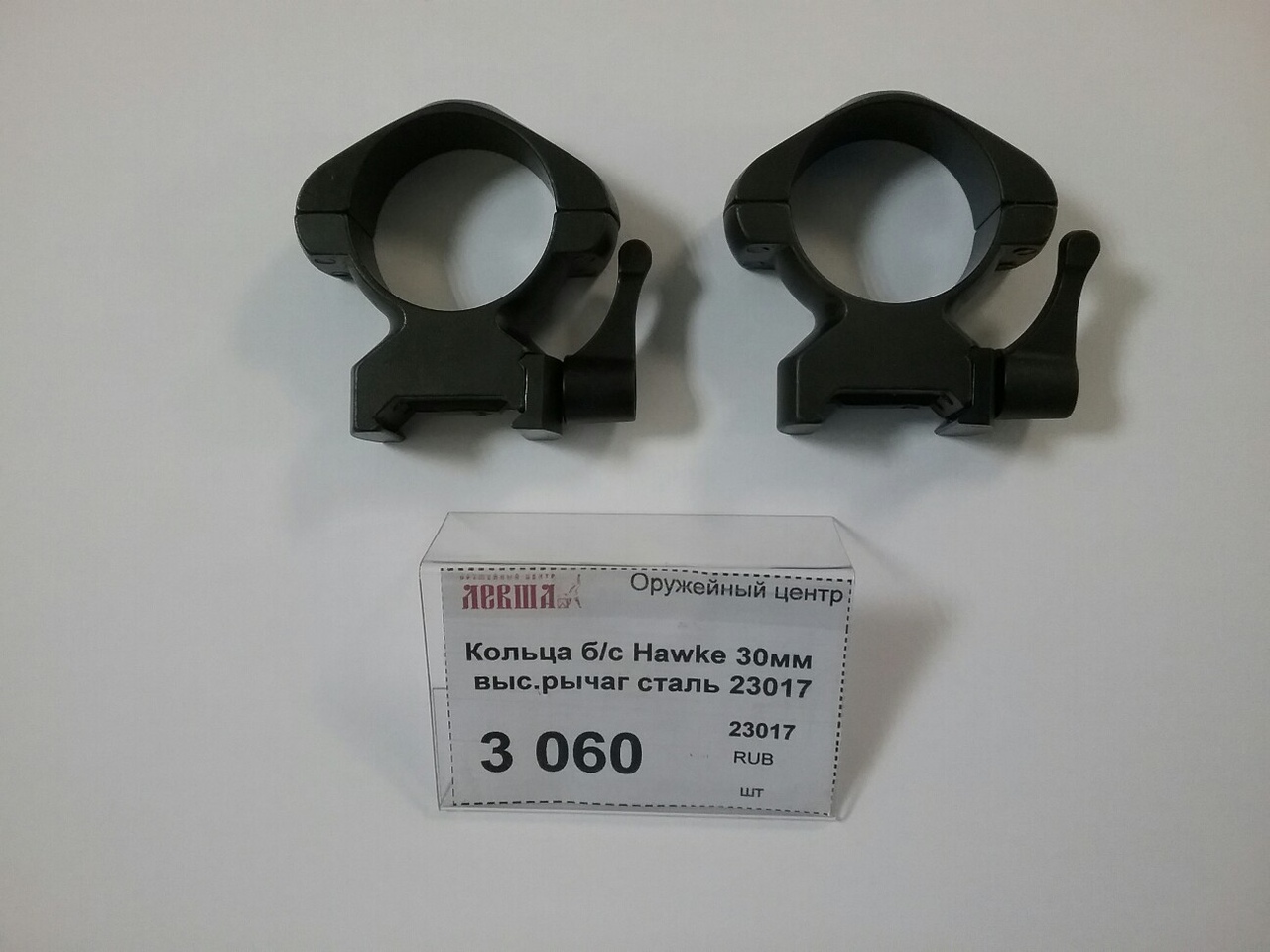

pharmacevt, Алексей, абсолютно с вами согласен. Пока суть да дело в отдел оптики пришли хорошие быстросъемные стальные кольца.

Очень хороший компромисс...

С уважением Алексей.

--- Добор поста---

Соответственно на карабине ответные части стальные...

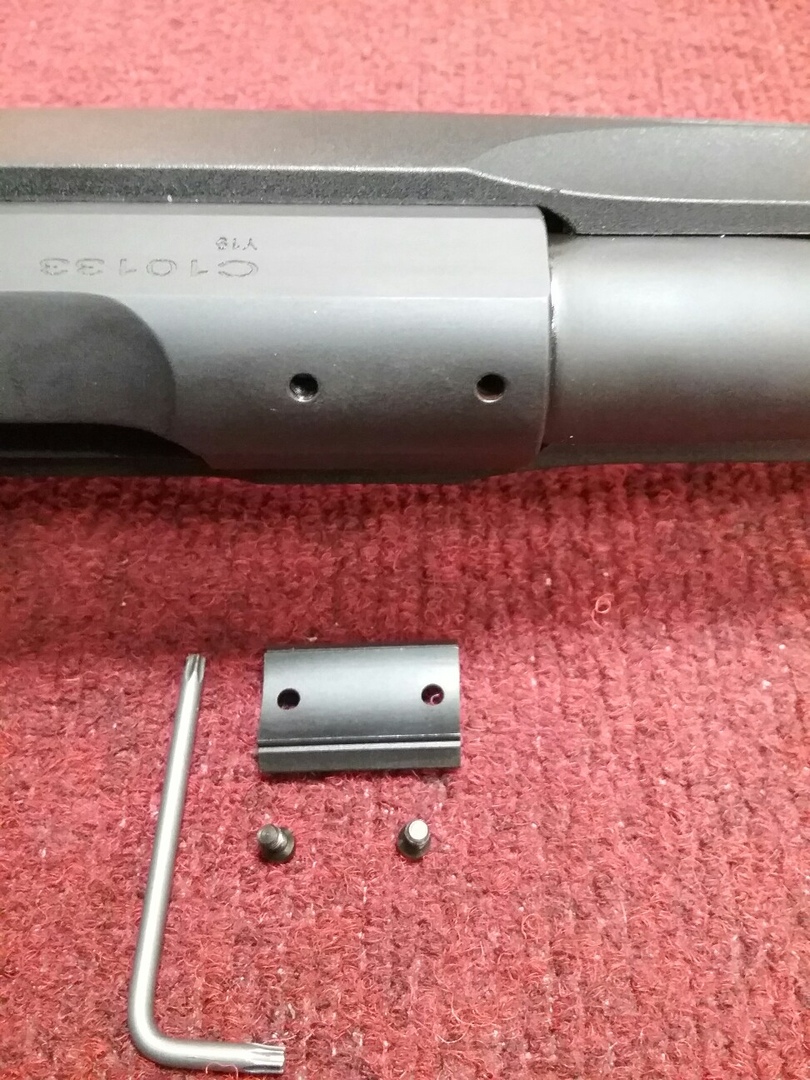

Готовим карабин к установке оптики, проклеиваем основания...

С уважением Алексей.



[тол]

Стальные кольца быстросъёмные позволяют ставить оптический прицел , но вряд ли будет возможность поставить ночную оптику ,
она явно не 30 мм диаметра .



[Алёшка]

тол, Анатолий, я прорабатываю материал по установке оптического прицела ( дневного) , который буду устанавливать, главное что он будет установлен на быстро съемных кольцах.
Ночник так же будет установлен на быстро съемном кронштейне,

например...

но это уже другая история и другие финансы, однако обещаю проработать качественную и достаточно бюджетную установку.
С уважением Алексей.



[dry]

Мало чего понимаю в нарезном просто изучаю , посмотрев ролики про игнис услышал что стволы у всм из сша и только для игнис ствол делают в италии.
Посмотрел франки горизон и цену на него,задался вопросом ,а не клон ли это? франки стоит 60 или около того,игнис в пластике 68....



[Алёшка]

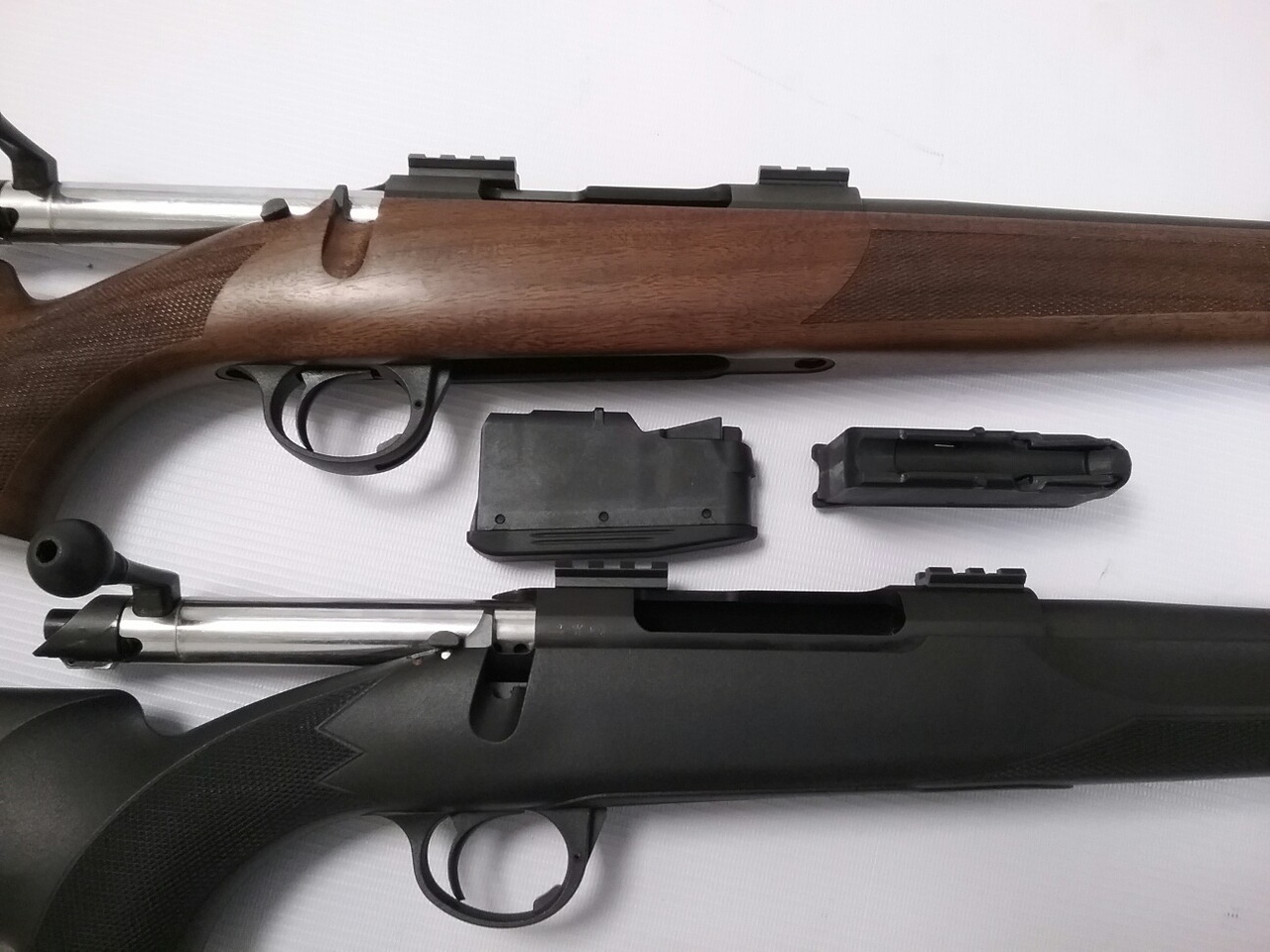

dry, Андрей, здравствуйте, карабины Franchi Horizon и ВСМ Ignis, действительно очень похожи, как братья близнецы, способ фиксации ствола в ложе,хотя сами сухари сделаны по разному, УСМ с регулируемым по усилию спусковым крючком ... однако есть и различия, при практически одинаковой конструкции затвора, они отличаются друг от друга, затворная коробка другой формы, ложа вовсе другая.

В Россию Ignis будет поставляться только с отъемными магазинами...

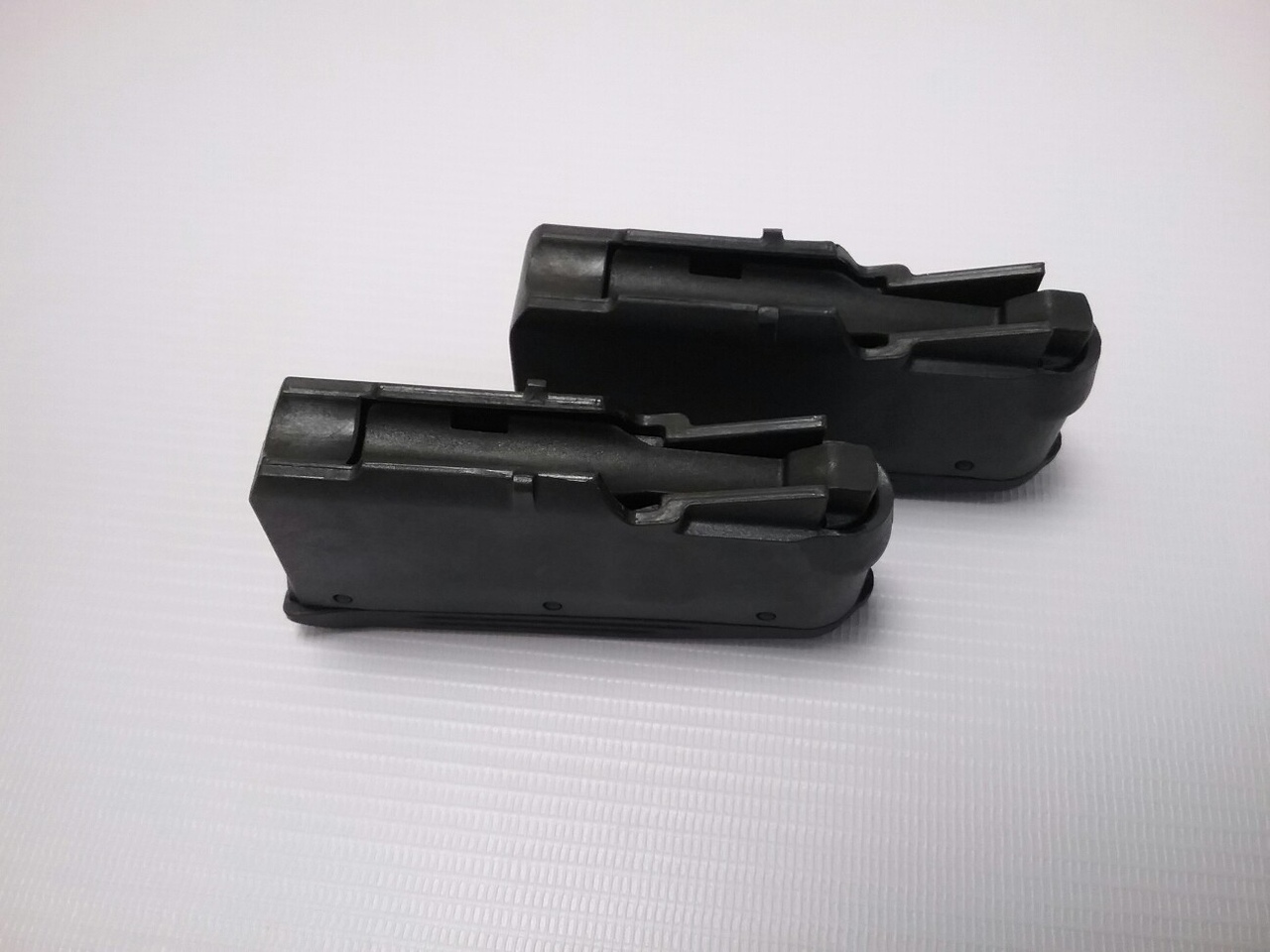

Длина хода затвора для 308 Win. и 30-06 Sprg. одинакова, что видно на магазине для 308 калибра, часть его заглушена, по длине патрона, унификация карабина, по крайней мере в этих калибрах, дальше будет видно.
В целом Италия страна кооперации...очень похож и новый карабин Sabatti Saphir...Потихонечку буду вникать в особенности конструкций, технологий карабинов этой группы, постараюсь изучить этот вопрос досконально...Дайте время..
С уважением Алексей.

--- Добор поста---

Сегодня собрал карабин для отстрела, надеюсь все получится, завтра отчитаюсь о поездке в тир.

Между делом, разобрали карабин и протестировали регулировку спускового механизма.

Заводская настройка 950 -850 гр., достаточно комфортная, мягкая.
Смогли убавить до 650-600 гр. лучший замер показал 603 гр., меньше нельзя, получается нестабильная фиксация спускового крючка.
На усилии 600 гр, провели тест на удар , несколько раз коробкой ударили по верстаку, срыва не произошло, при нажиме на спуск - сухой щелчок...Мастер сказал, что можно ещё убавить усилие спуска грамм на 100-150 улучшая чистоту поверхности и делая риски шероховатости продольными.
Заодно проверил сухарь ( вкладыш) фиксации коробки в ложе- стальной.
С уважением Алексей



[d-alex001]

Сегодня собрал карабин для отстрела, надеюсь все получится, завтра отчитаюсь о поездке в тир.

Фото огонь))))
