Делаем топор Шипулина

  • Автор темы Автор темы VARTEK
  • Дата начала Дата начала
Подбором головы топора можно решить ряд проблем,например просто решаемая -чтоб рубил и колол
Ты же в деревне живёшь. Вот рекомендую
https://www.nozhikov.ru/product/topor-kolun-s-fiberglassovoy-ruchkoy-1000gr
Шикарно справляется с рубкой и колкой дров.
В помощь ему - малый топор и , ИМХО, всё что надо - у тебя есть

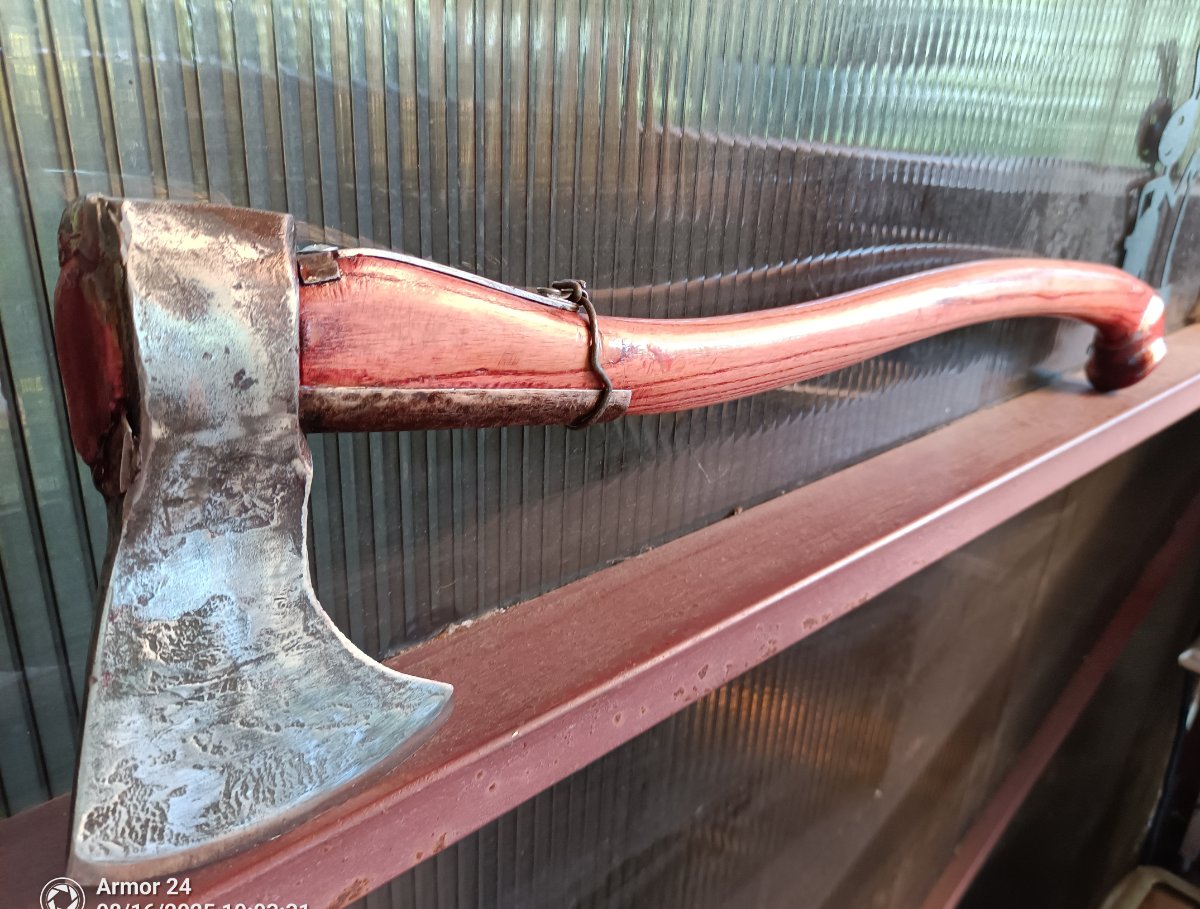

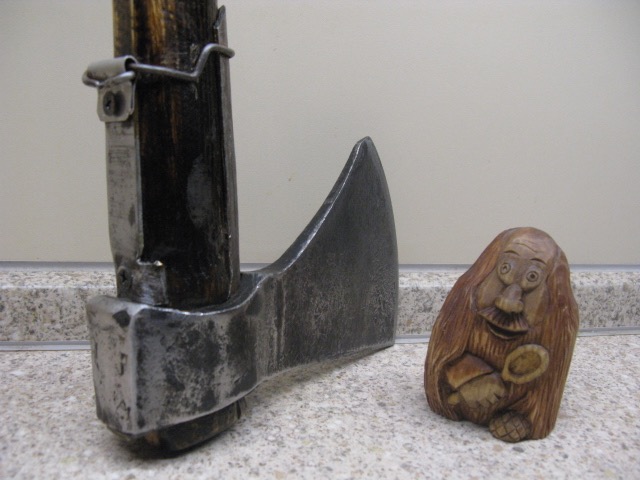

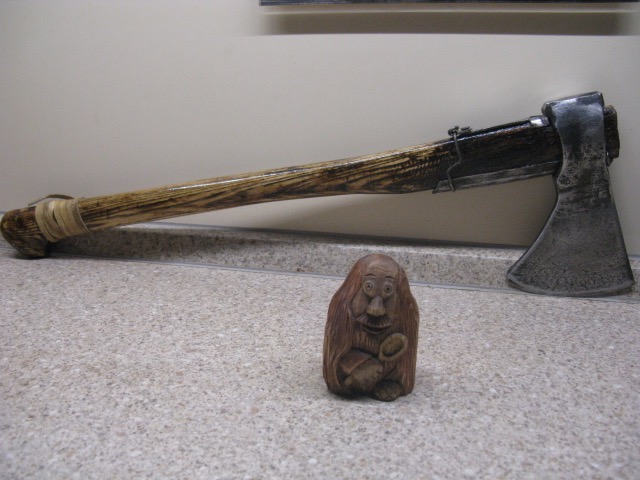

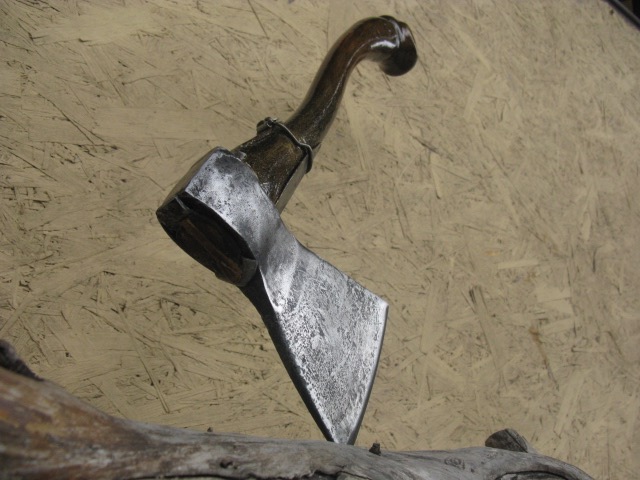

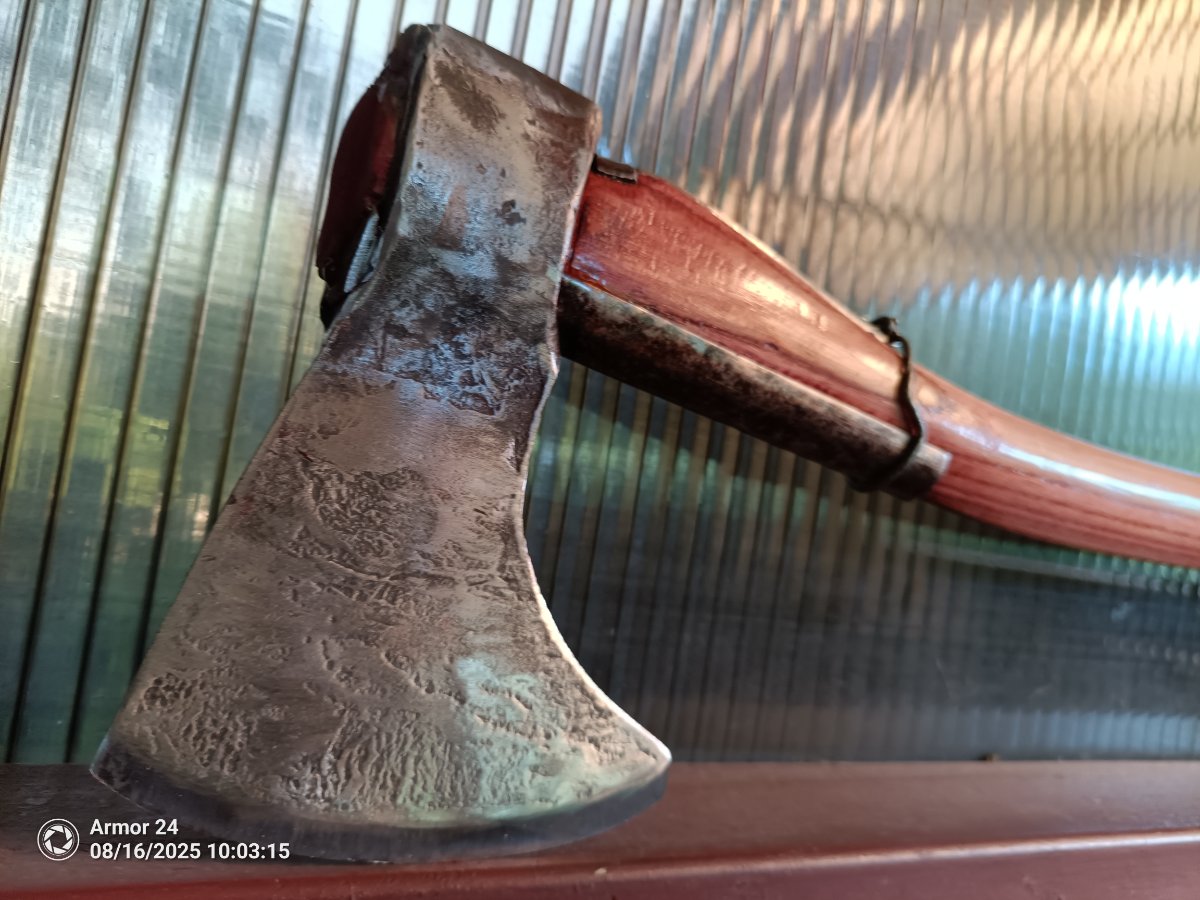

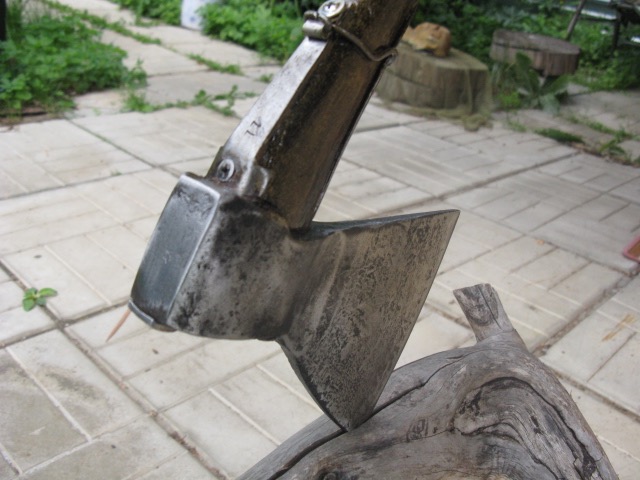

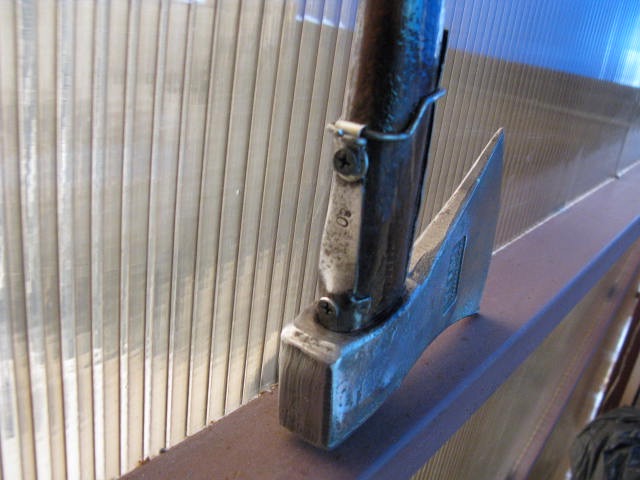

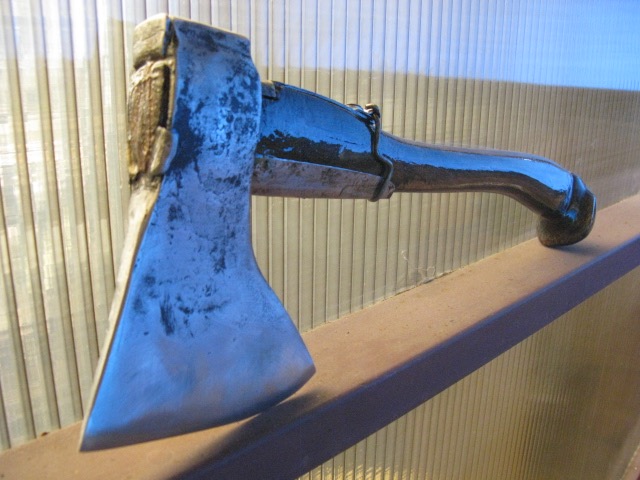

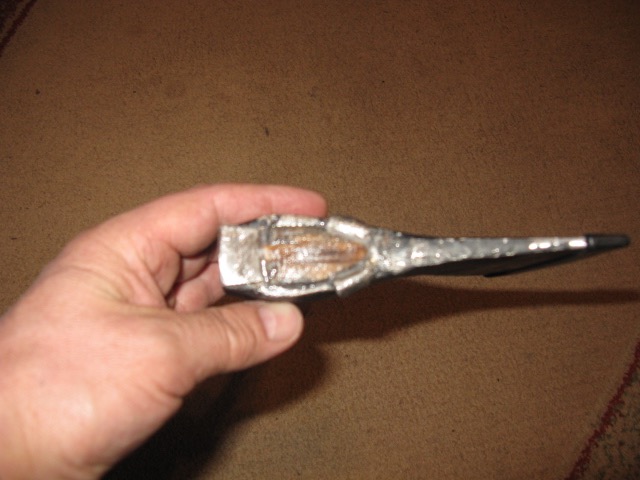

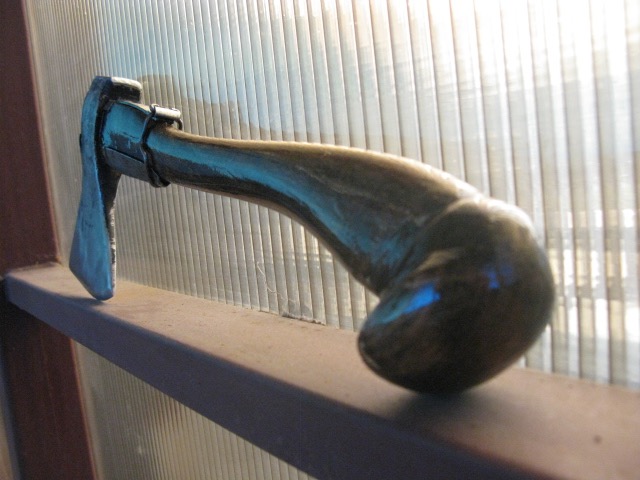

Работа с пластинами и расклинивание.Часто бывают сложные проушины,особенно с внутренним ребром-современные.Есть простой прием помогающий подогнать нижнюю,она трудно изгибаемая,из-за V-образной формы.Делаем пропил по ребру проушины,равной по глубине клина,получаются усы,которые загибаются на топор после расклинивания.Без всяких сложных работ по подгонке получается так-же крепко,как и без пропила.Топор на фотке делается товарищу-как разделочный у барбекю.Мясо,небольшие кости,лак-чтоб мыть и должен быть похож на Шипулинский-заказ.Верхнюю пластину,после подгонки нижней вставить просто-верх топорища стачиваешь на толщину пластины,собираешь топор и клин забиваешь.Повторяю-топор с пластинами не получится ушатать до полной непригодности-топор получает долговечную рукоять,пластины позволяют сделать горб для расклинивания в упор,почти не заметный,пластины защищают от сучков нижнюю часть топорища,иногда от проноса-условно.Способ соединения пластин проволокой прочен,разработан для леса,есть способ и без заднего шурупа,при загибе усов верхней пластины на топорище вполне достаточно одного шурупа, сразу за обухом.Заднюю часть пластин держит пружинящая проволока.Хотя,имхо,задний шуруп топорище не ослабляет.Деревяшка в проушине обработана не водной морилкой до расклинивания.Защита от гниения и потери формы.Вымачивание шатающегося топора приводит к последующему усыхания топорища-есть способ сушки хорошо вымоченной деревяшки,перед насадкой,но он трудоемок-проще убрать доступ влаги в сухую деревяшку. IMG_4037.jpgIMG_4038.jpgIMG_4039.jpg

Последнее редактирование:

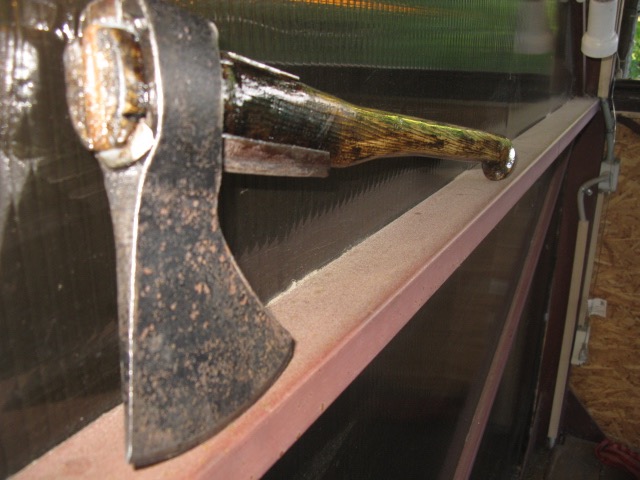

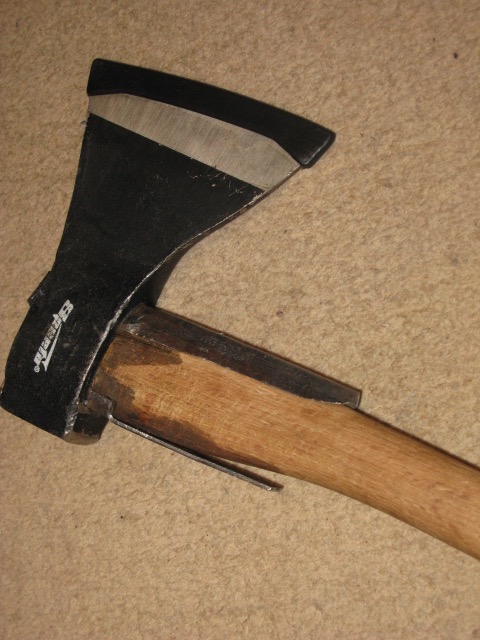

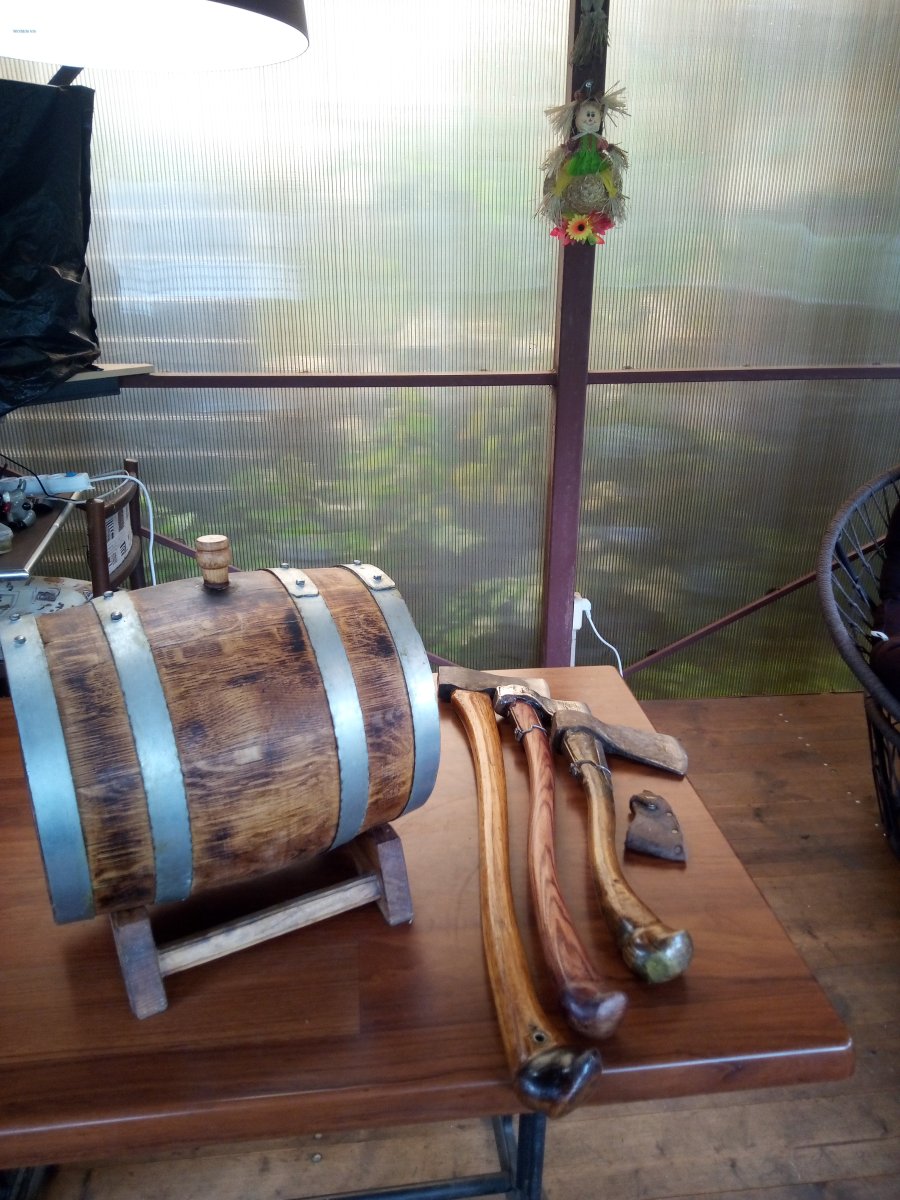

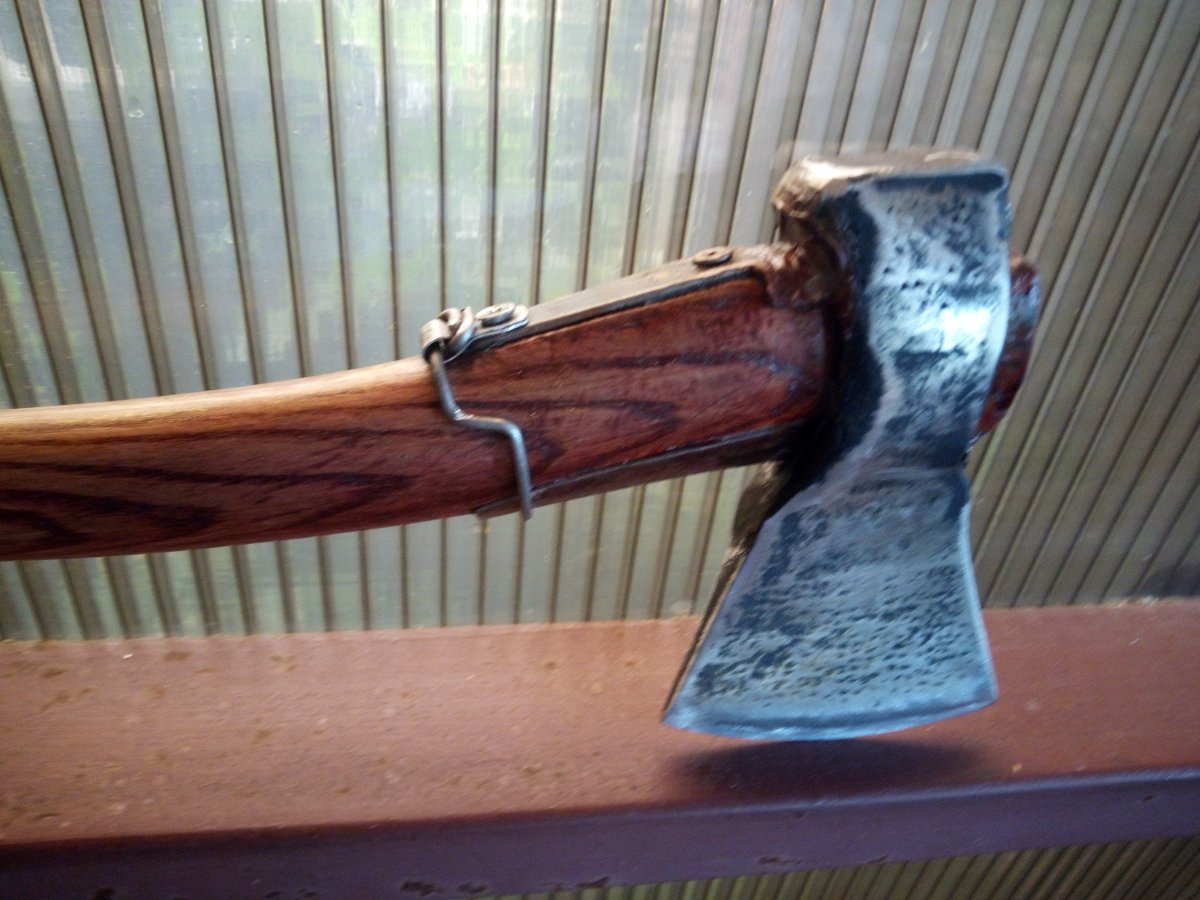

Топор куплен как брак,оно и понятно-насажен наоборот.Вот что получается,если поработать с ним.Клин пластиковый заменен на буковый,топор перевернут,активно просушена рукоять-буковая,вставлены железки-просьба хозяина,проморен и четыре раза покрыт лаком,чтоб мылся без проблем.Топор предназначен для мяса и будет жить рядом с барбекю.А так как настоящий лесной-Шипулинский.Многие пройдут в магазине мимо полки с браком,имхо-зря.У статусной хусварны,ценой в 3600-трещина в основании проушины,но трещина не повлияла на рабочие качества,из за места расположения.И вообще Хусварны не советую покупать по интернету-попадете на разочарование.Тут китаец,наоборот насаженный и железо очень ничего.С идеальными пропорциями.IMG_4054.jpgIMG_4051.jpgIMG_4053.jpgIMG_4050.jpg

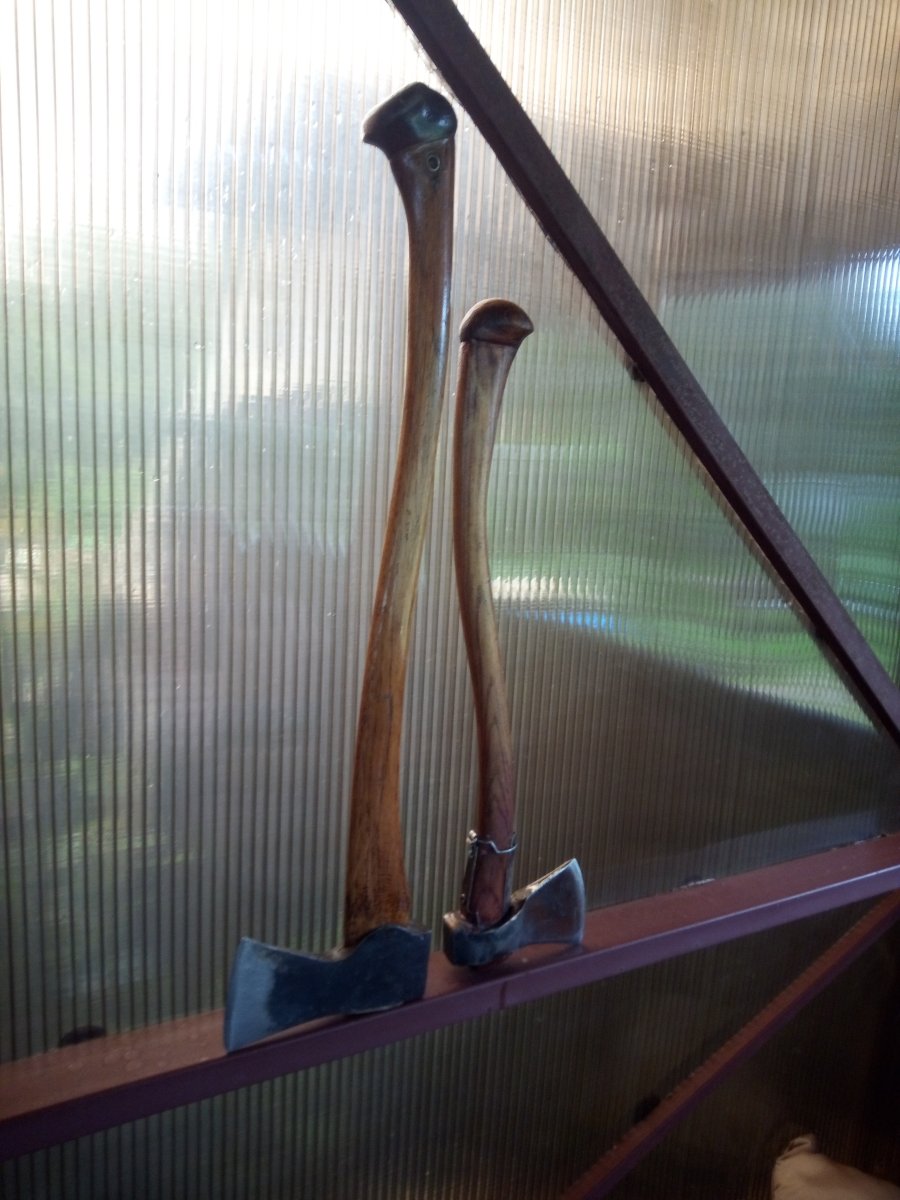

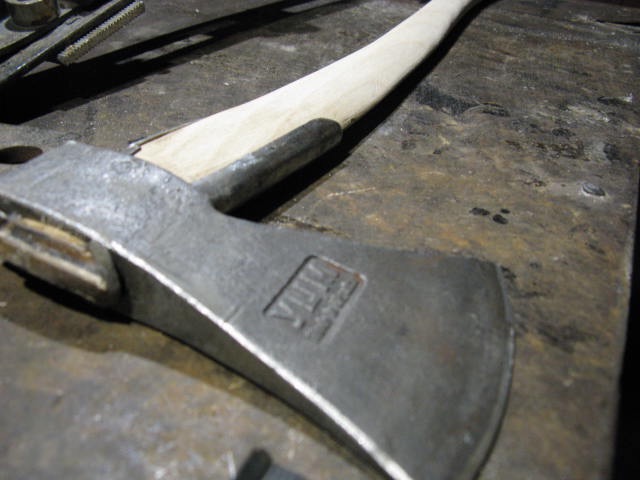

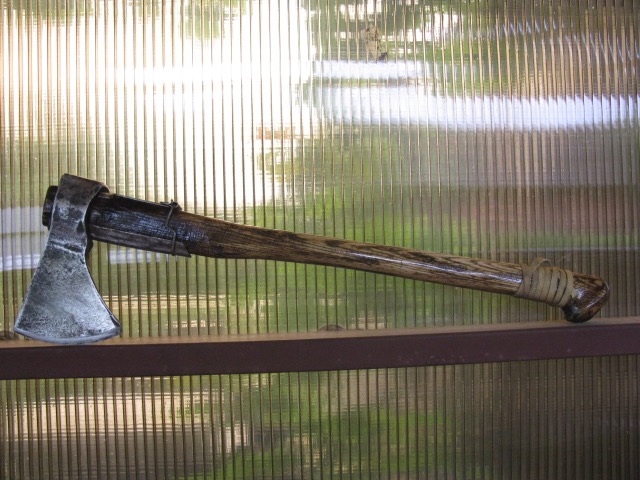

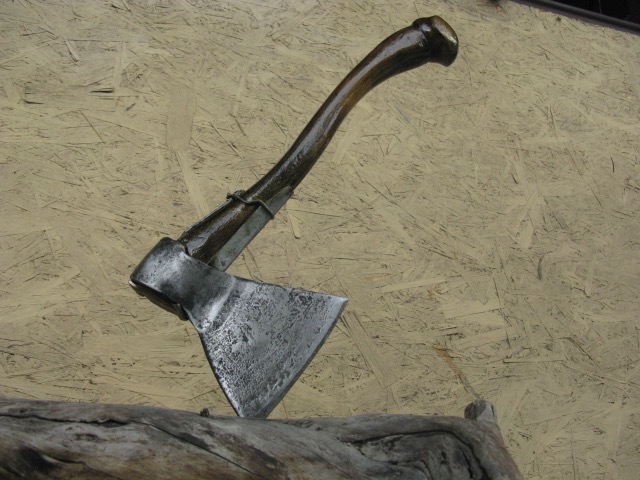

Топор из кирочной рукояти,массива достаточно для изготовления бобышки,без всякой вклейки.Топор Вача,800 гр,ручка 58 см,на одном из снимков с недоделанным братом.Готов на 90 процентов....IMG_4108.jpgIMG_4106.jpgЖелезки не от проноса,хотя защитят и от него.При обрубе сучков бывает попадаешь топорищем-торчат в разные с тороны.Основное назначение-топор с ними вечный,у вачи проблемная проушина-узкая,до невозможности,усиление насадки.Нижняя пластина толстая,проушина позволяет легко выгнуть пластину....легкий топор.Считаю железку правильной и красивой,возится стоит,имхо.

Последнее редактирование:
у вачи проблемная проушина-узкая,до невозможности
Да, есть у них такая беда. Железку вачевскую проверяли? У них всё плохо со стабильностью качества - сталь может быть просто любая (какую достали?), термичка никакущая может приключиться... Выбирать надо их железо тщательно, лотерея та ещё...

Интересная тема,Топоры понравились,

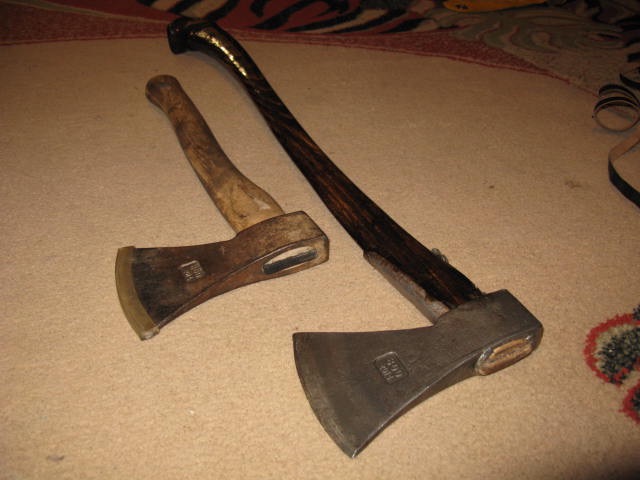

Железо Вачи-песня.При всем моем уважении к форме-считаю ее идеальной,качество изготовления ниже всякой нормы.Самый распространенный брак-сырые.и у всех ужасная проушина-забитая,перекошенная и перепутаны стороны-более широкая обращена к топорищу.Обидно.Обидно той четвертушке немецкой крови,что течет в моих жилах.Фирма могла быть русским Гранфорс бриком.Фирма Вача выбрала другой путь,все что было хорошего-прое...ть,и не жалеть об этом,а может даже погордится чуть чуть.Оставшимся трем четвертям маминой крови с Волги это мило,тем более что немцы за Волгу так и не зашли....на снимке то,что мог бы выпускать завод.Выбираю и переделываю,хотя работы с ним в три раза больше.Люблю эти топоры,и всегда пишу-ЭТО ВАЧА!Финиш-еще три раза будет покрываться лаком,деревяшка проморена,под железом насмерть,чтоб не прело.Топор менее 800 гр,кажись-он мне для лета.Топор 1 ГПЗ реквизировал сын и подарил другу,все уговоры что делал под себя,и мол он слегка толстоват,не оптимален-не помогли,этот замена.IMG_4118.jpgIMG_4117.jpg


Вложения

  • IMG_4112.jpg
    107,5 KB · Просмотры: 244
Последнее редактирование:

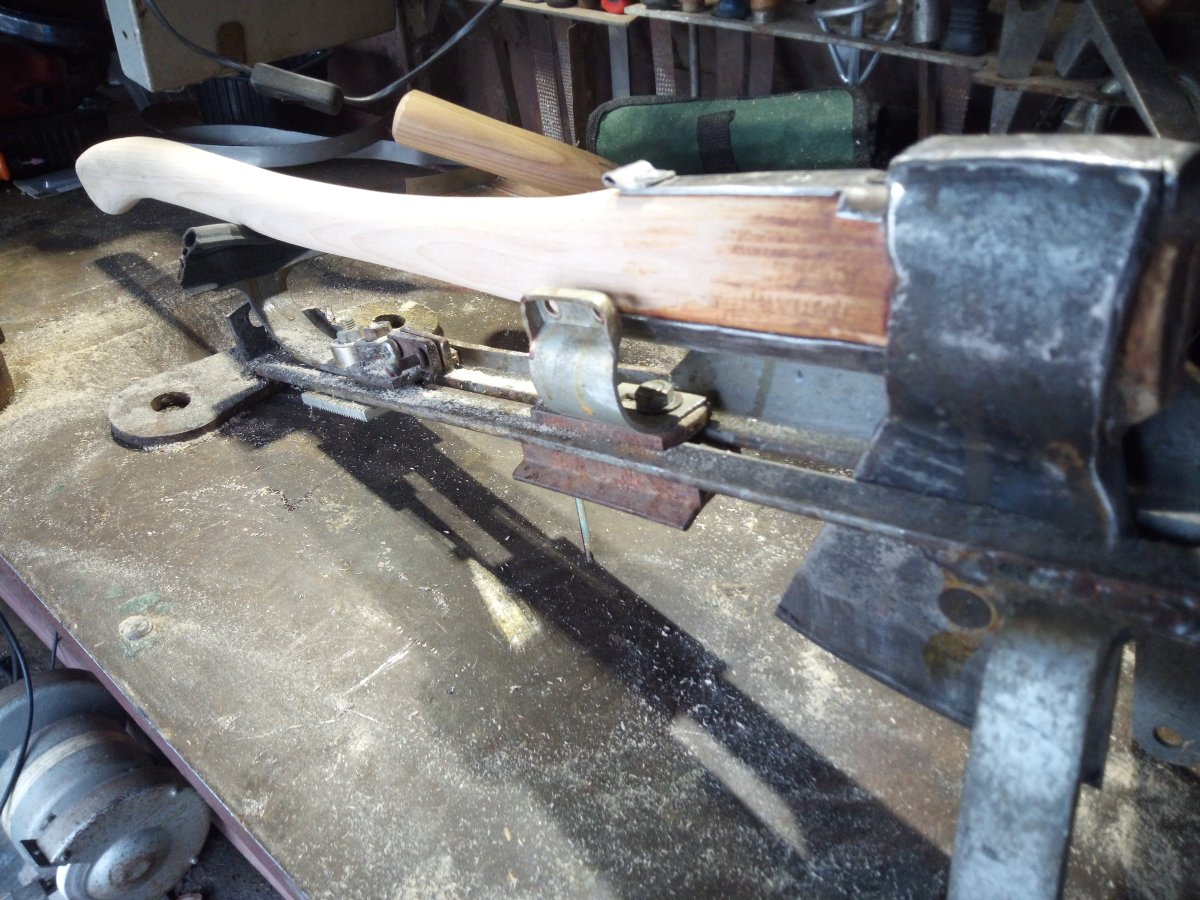

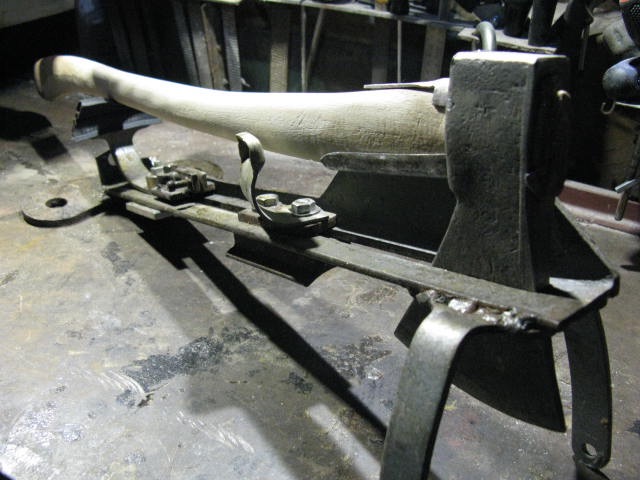

Топор делался машинным способом,достаточно быстро,но пишу про ножик и рашпиль-часто охотники городские,про кирочную рукоять тоже.Ну где подходящую деревяшку искать?Ножик и рашпиль-достаточно эффективно,и с другой стороны,учить человека с ленточной пилой и шлиф-станком делать топорище смешно,он и так знает.Времена для многих трудные,само изготовление выход....

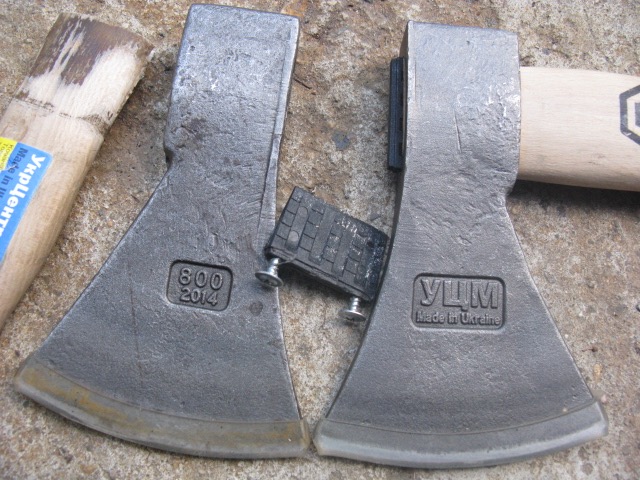

УЦМ топор,взят в переделку.Кованный сталь 45,15 лет гарантии на топор.Классическая форма железки,800 гр-есть килограммовые.IMG_4121.jpgВытащил клин-пластик,просверлил отверстие,завернул саморезы и выдавил гвоздодером.Цена 1500-замена ручки,на длинную.

Вытащил клин-пластик,просверлил отверстие,завернул саморезы и выдавил гвоздодером.
Хороший способ! А я всё голову ломал, как выдернуть клин без его высверливания..

Пост 98-99-100-начало,и что в конце на выходе.IMG_4128.jpgIMG_4130.jpgIMG_4131.jpgКилограммовый топор,лежал разобранный год.Верхняя пластина 3 мм,загнута через горб,не сдвинуть ее вперед и назад-расклинен в упор.Нижняя пластина полтора мм-достаточно,проморено и покрыто лаком,вклеен грибок.Все переточки лезвия после первой лакировки-топорище будет шкурится и все повреждения уйдут,без ущерба,под вторую лакировку.Топор очень тонко раскован,можно было сделать лесной,но получилось так-нужен хозяйственный,да и есть у меня заготовки под лесные.Это то,что может получится из магазинного топора....карамельный вид-обманка,жесткий работяга.Делал для себя,в северный дом.IMG_4125.jpg

Последнее редактирование:

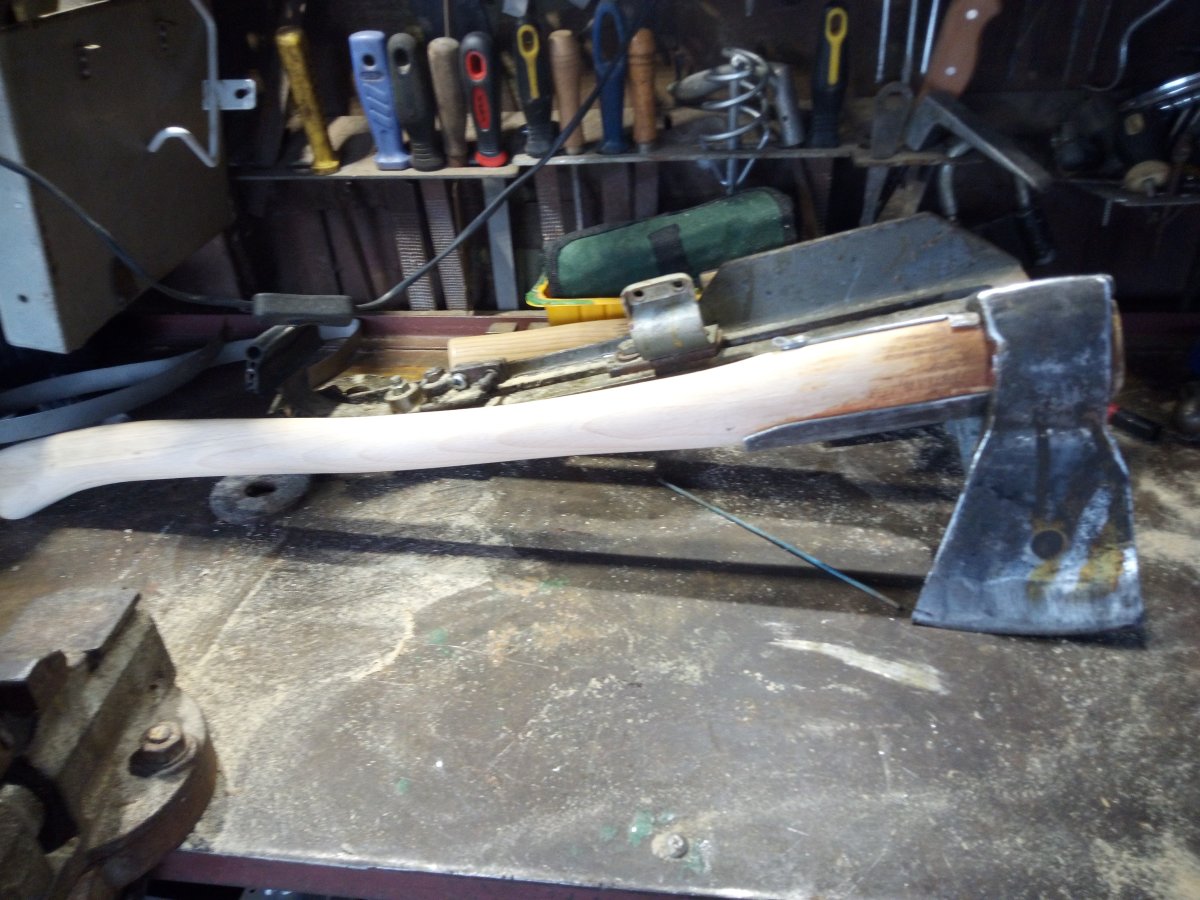

Выбрать топор из доступных и переделать в охотничий-вполне себе вариант.Долгие поиски волшебной деревяшки и хитро кованного топора длинный и извилистый путь в некуда.IMG_4239.jpgIMG_4240.jpgНижний топор тестировался полгода,рукоятка из твердых пород дерева,ценой в 150 р лежала на чердаке-сохла.Черным фломастером написана дата покупки.Это главный секрет-сухая деревяшка,имхо,фиолетово из чего.В данной-подобраны слои.Если смотреть в торец-линии идут сверху вниз,ровно по всему топорищу.Насаживается топор-у УЦМа широкая часть обращена к топорищу,и и стачивать придется конец топорища и заход.При запрессовке образуются зоны давления на конце топорища,хорошо видимые,вот их и шлифуешь шкуркой,осторожно-рашпилем испортишь.Должен быть сделан хороший выпуск-топорище торчит из переднего отверстия проушины до 1см.Задний упор не нужен,при такой проушине топор назад не ползет.Имхо -топоры с проушиной наоборот изъеб технический,задний упор и клиновидная проушина,что может быть проще?Привет Радулу-заход в проушину с напором,грамотно снятая фаска подпрессовывает древесину-этот совет в книге спрятан за ненужными интегралами,и трудно его разглядеть.От насадки до расклинивания должно пройти какое-то время,три дня минимум-сухая древесина поджимается.То что забивалась с натягом,просто вставляется рукой,имхо ,почему не очень понятно,но работает и делать надо.Топорище безжалостно строгается,ему придается классическая форма.Длинна ручки 70 см,вес головы-800 гр проущина уже чем на беллоте.Вес топорища будет около 200 гр,толщина топорища 2,5 см-2 см.Железки подопрут усадку и топор расклинится одним клином,без клея при насадке.Вклеивается клин,с небольшим количеством поксипола.Заливать эпоксидкой,при насадке,имхо,ошибка.Не нужен клей в соединении...Голова по 10 бальной системе 6-7 баллов максимум.Заявленная 45 сталь имхо избыточна,сложная в насадке.На толкучке в Новодрезкове купил Салдинский старый топор,по качеству-ЗИКовский,с плюсом-меньше проушина.К зиковскому топорище не найти-могучая(избыточно )проушина.Третий в коллекции Салдинских-все разные по толщине.Ищите свой топор и переделывайте смело.Рубит вся страна не хитрокованным и ничего,живем.Проще все,в реальной жизни.Цена для многих важна.Топор УЦМ-1500 р Салдинский 700 р.Мнение,что все,что не выковано в Ворсме металлолом,имхо(мягко)не очень правильное.Заклинивание кузнецов на псевдо-русском(секирообразном)стиле уже достало.....не взял бы в насадку...

Последнее редактирование:
расклинивание,осталась финишная доводка.


Вложения

  • IMG_4251.jpg
    77,8 KB · Просмотры: 96
  • IMG_4252.jpg
    61,9 KB · Просмотры: 108
  • IMG_4254.jpg
    60,6 KB · Просмотры: 141

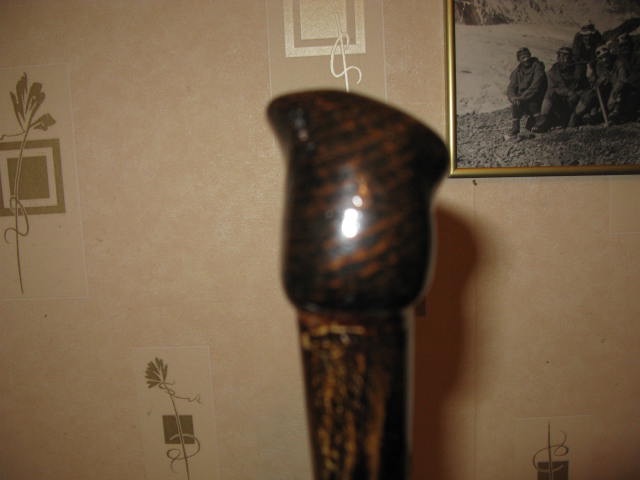

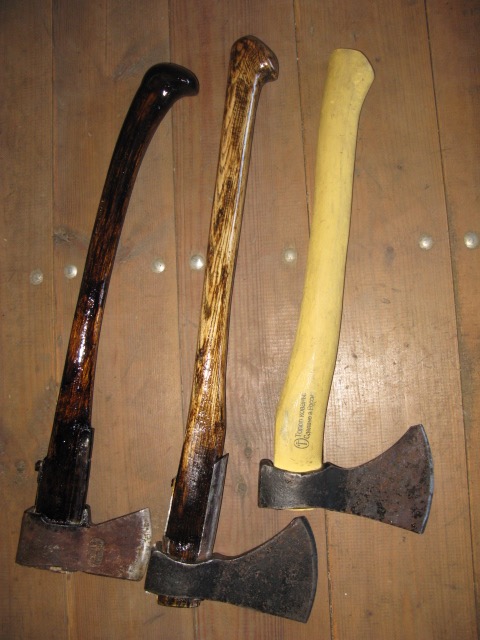

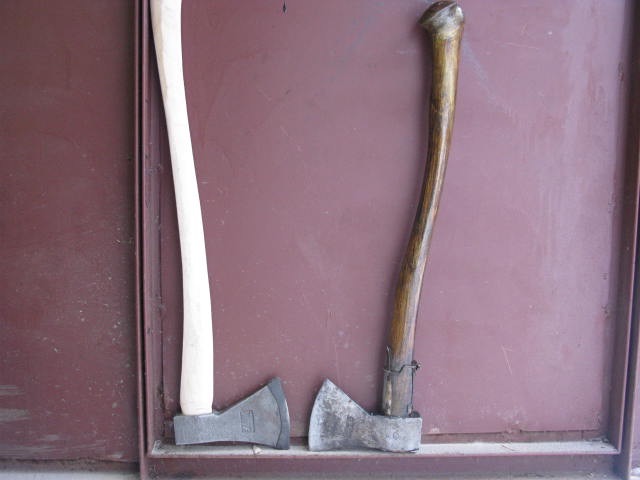

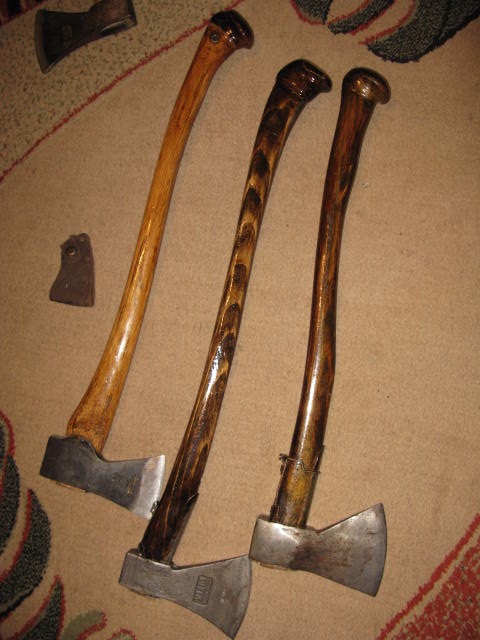

Топор УЦМ,что было,что стало.Топоры Хусварна,УЦМ,Беллота шипулинские топоры.Перекошенность бобышки,топор двуручный,бобышка сложная,похожа на винт шнека,срезанный.Осталось лаком покрыть окончательно и проволокой заклинить пластины.


Вложения

  • IMG_4254.jpg
    60,6 KB · Просмотры: 113
  • IMG_4264.jpg
    62,6 KB · Просмотры: 87
  • IMG_4265.jpg
    74,3 KB · Просмотры: 117
  • IMG_4266.jpg
    39,9 KB · Просмотры: 113
Последнее редактирование:

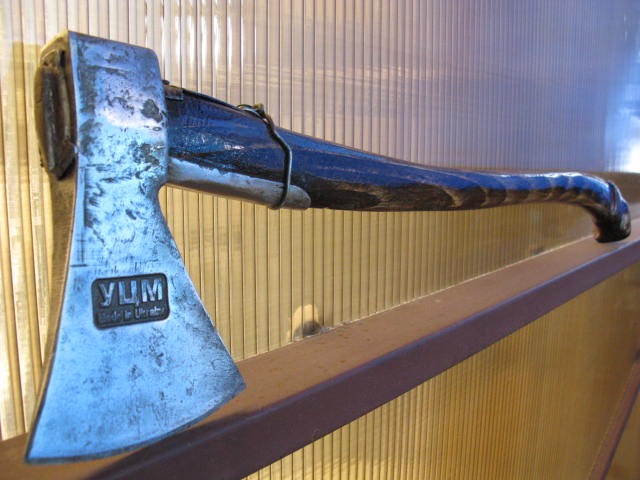

Топор УЦМ переделка по Щипулину,что получилось.IMG_4272.jpgIMG_4276.jpgIMG_4278.jpg

Вот это топорик получился))

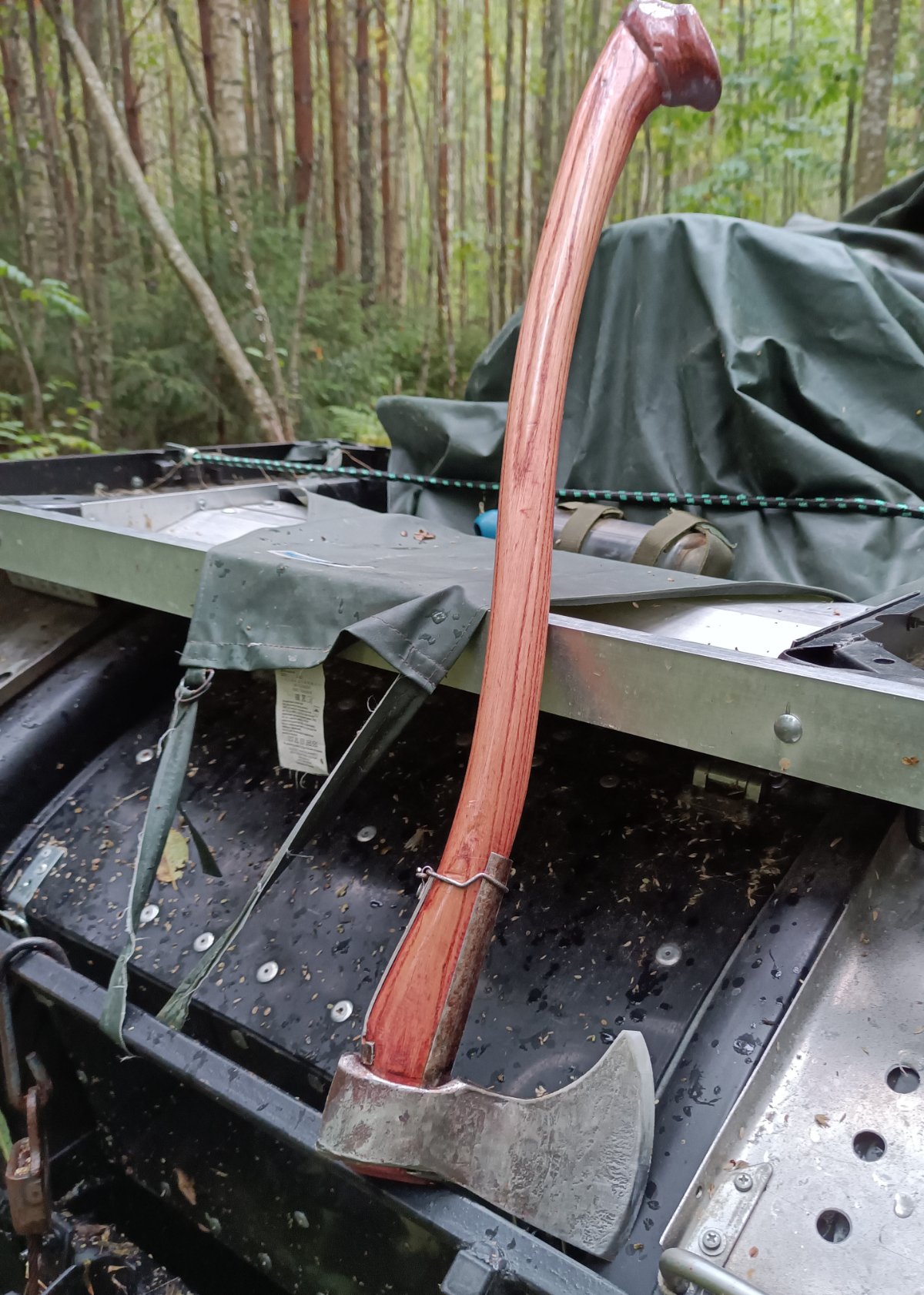

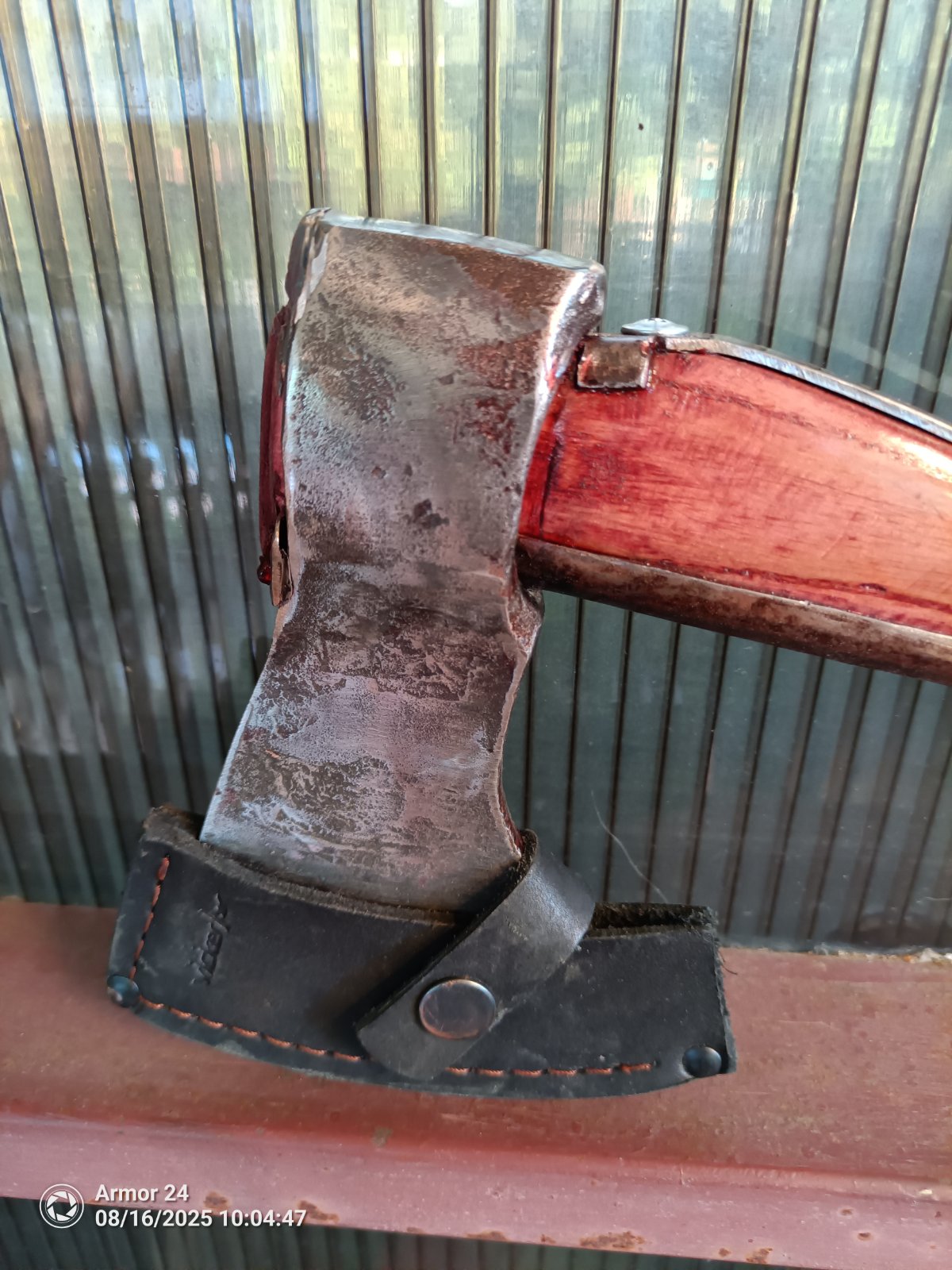

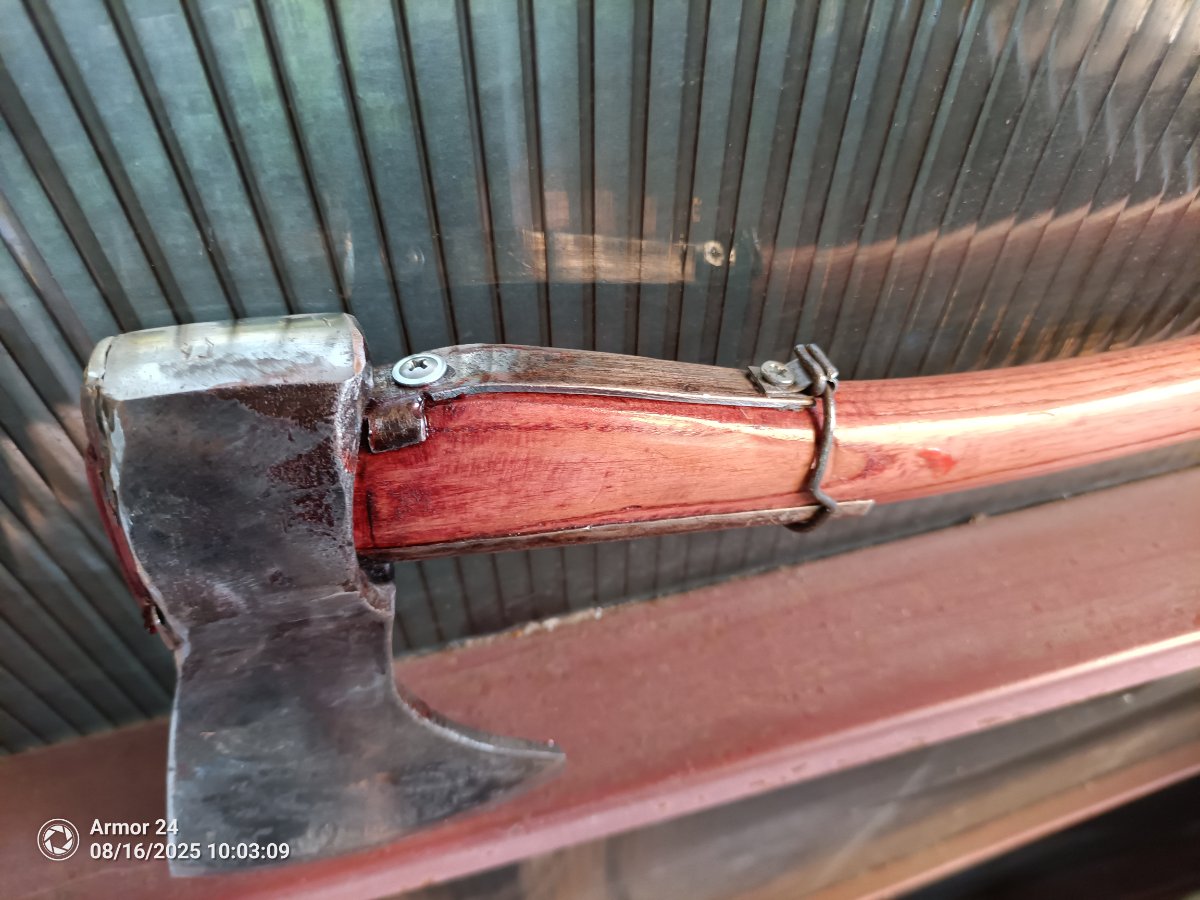

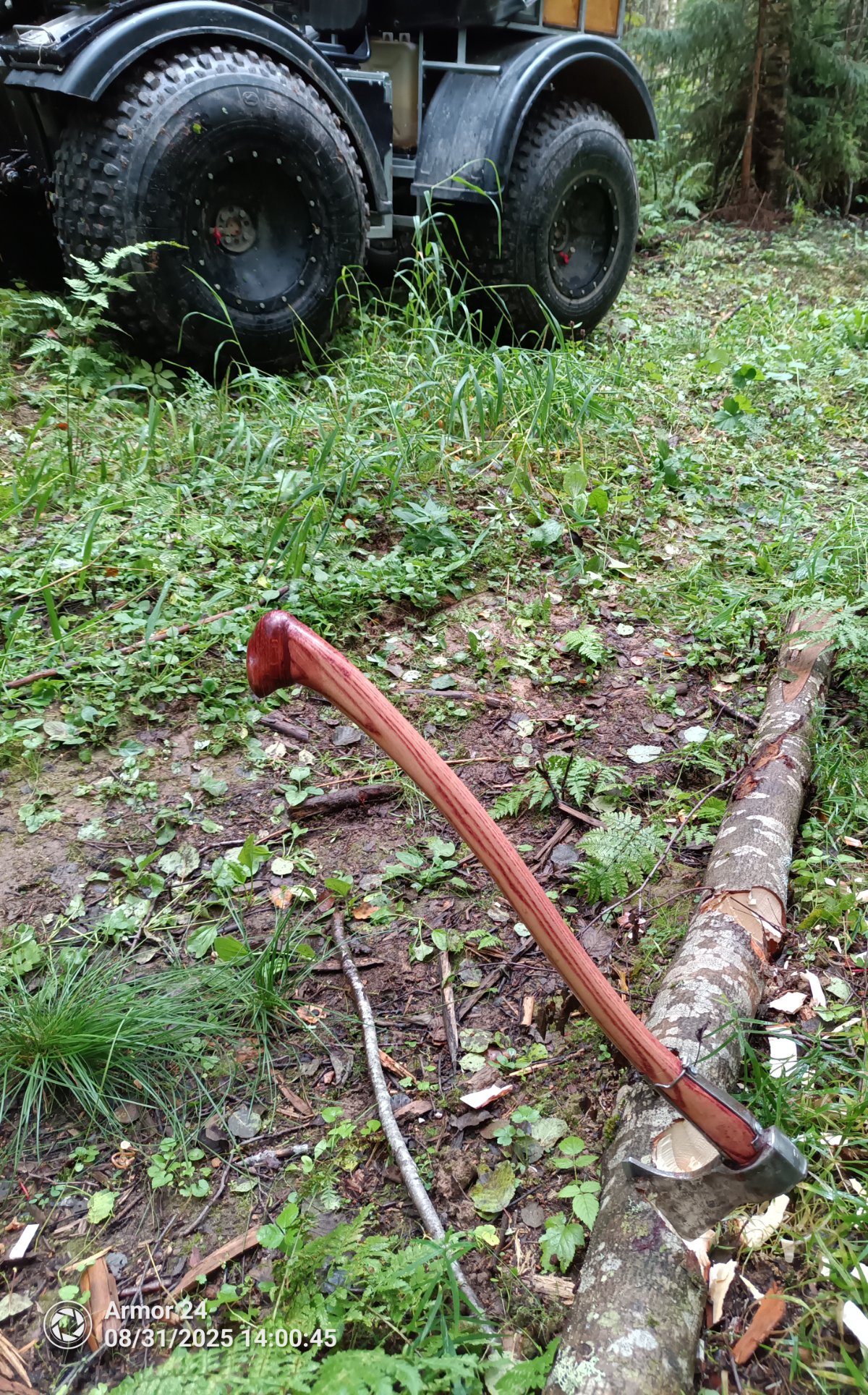

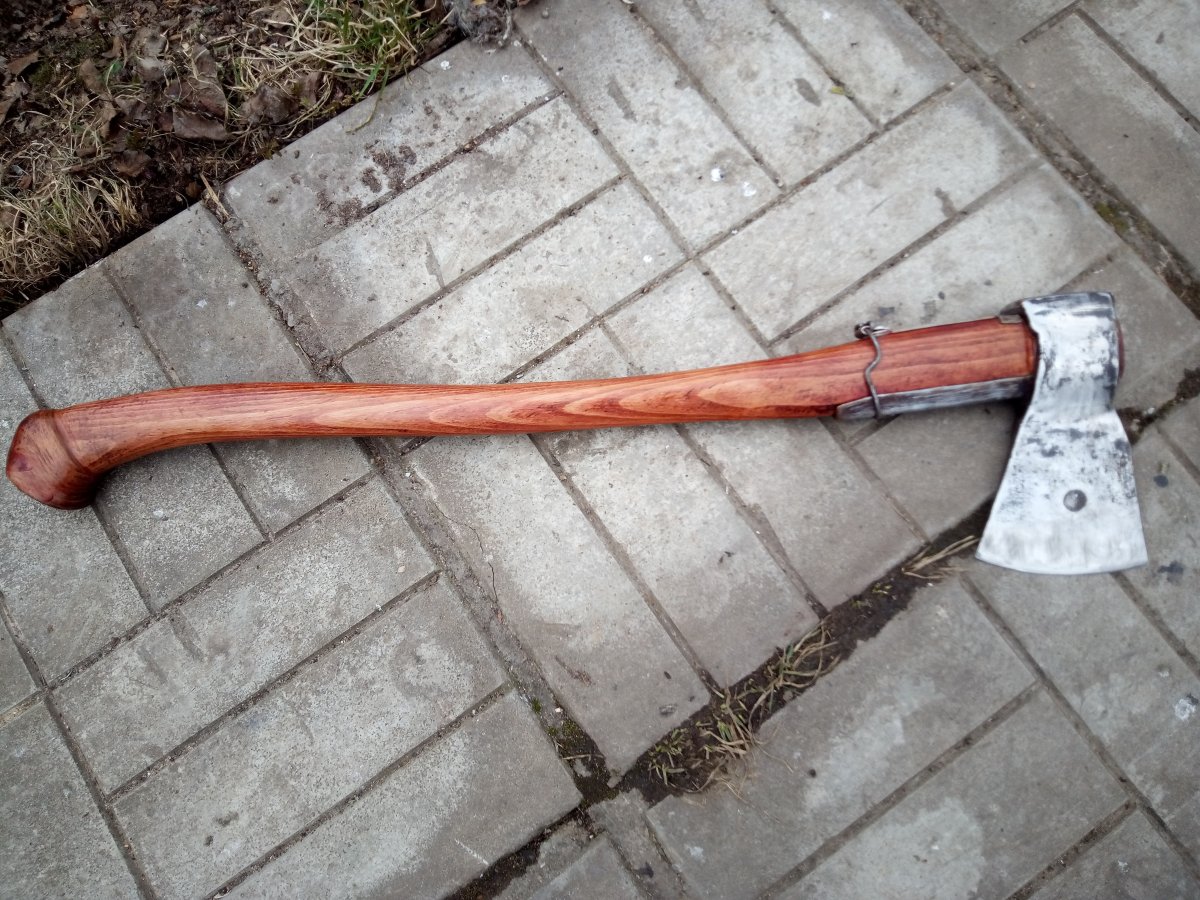

Топорсиб.680 гр.Ручка Гиккори.Очень тонкая с правильными срезами по всей длинне.Подобраны слои.Вставлены железки.Топор для себя.
Добор поста:

Топор Салдинский.Товарищу.Большой.


Вложения

  • IMG_20230729_115737_599.jpg
    204,5 KB · Просмотры: 66
  • IMG_20230729_115344_672.jpg
    181,6 KB · Просмотры: 63
  • IMG_20230729_115407_629.jpg
    164,1 KB · Просмотры: 66
  • IMG_20230729_115436_004.jpg
    181,2 KB · Просмотры: 63
  • IMG_20230729_120058_101.jpg
    151 KB · Просмотры: 64
  • IMG_20230409_150426_950.jpg
    250 KB · Просмотры: 59
  • IMG_20230404_171103_228.jpg
    180 KB · Просмотры: 61
  • IMG_20230404_171125_351.jpg
    224,2 KB · Просмотры: 61
  • IMG_20230410_142455_007.jpg
    271,9 KB · Просмотры: 59
  • IMG_20230404_170943_304.jpg
    218,8 KB · Просмотры: 64
