Инструмент домашней мастерской

Селянин · 10/05/16

Sonic написал(а):
Одеваешь трёхкулачковый патрон на шпиндель,

Как ты себе это представляешь?! На этом станке нет шпинделя. Вместо него есть вращающийся вал с резьбой.

Sonic · 10/05/16

Селянин,
Если центр этого вала совпадает с центром задней бабки станка, то нужно проточить вал на конус , взять стальную пластину(по диаметру токарного патрона) сделать обратный конус, просверлить в пластине 4 отверстия, совпадающие с отверстиями патрона.
Пластину одеваешь конусом на конус, притягиваешь гайкой, болтами соединяешь патрон и пластину... и зажимай в кулачках любую заготовку вращения..., если нет, то есть 4-х кулачковый патрон..., но на нём нужно выставляться по индикатору, впрочем, как и на планшайбе...

Селянин · 10/05/16

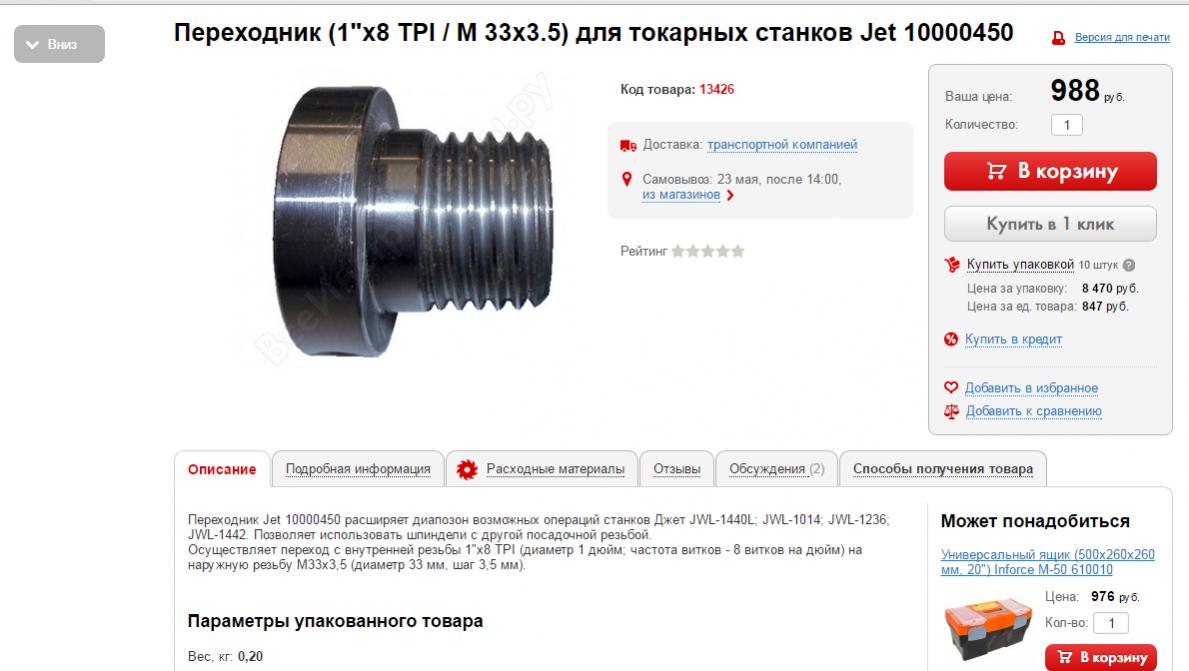

Sonic, Саня, у нас это называется ехать через Старый Двор в Москву)))))) Ты мне предлагаешь провести масштабную реконструкцию станка, чтобы иметь возможность закрепить деталь в кулачках без поджима задней бабкой)))))) Мне гораздо проще доехать до магазина во Владимире, купить переходник на вал под обычную резьбу и не париться. Именно так я, пожалуй, и поступлю.

walerka · 10/05/16

Sonic написал(а):
Токарный патрон можно купить на любой барахолке... и уж не дороже 1000 руб.

я порыл в интернете 125 мм патрон и офигел, честно говоря, от цен(((

Селянин · 10/05/16

walerka написал(а):
и офигел....... от цен(((

Да есть у меня и патрон с кулачками)))))) Но там, реально проще купить переходник, чем сочинять установку этого патрона. Впрочем, и переходник стоит заметно дороже, чем должен стоить))))) Ему красная цена в базарный день триста рублей.

Sonic · 10/05/16

Селянин написал(а):
у нас это называется

Я тебе предложил техническое решение...
А ты хочешь "выйти из положения"...
Разницу замечаешь?
План-шайбой пользуются при единичном производстве: "полгода выставляешься" , делаешь токарную работу и всё... повторить в размерах - никогда!
Сотку ты "не поймаешь" никогда. Да и десятку тоже...
Если тебе нужно сделать хотя бы две одинаковых детали, то на план-шайбу крепится приспособление(кондуктор или др.), выставляется на план-шайбе и деталь ставится и снимается поворотом одного -двух прижимных приспособлений( например: шпилька - прижимная пластина-гайка).
Используя токарный патрон соответствующего диаметра, ты можешь изготавливать ЛЮБЫЕ детали вращения!

walerka · 10/05/16

Sonic написал(а):
Сотку ты "не поймаешь" никогда. Да и десятку тоже...

я так понимаю, у Вадима токарный станок по дереву. там резец (типа здоровой стамески) удерживается руками. какие сотки?
одну сотку и на универсальном токарно-винторезном трудно поймать. на незнакомом станке - практически невозможно с первого раза. там деления на нониусах через 5 соток, а то и через десятку.

Селянин · 10/05/16

walerka написал(а):
я так понимаю, у Вадима токарный станок по дереву.

Так я об этом сразу и написал))))

Sonic · 10/05/16

Селянин,
walerka,
Я "стратил"... :ah:

Селянин · 10/05/16

Вот, кстати, мужик как всё классно придумал и сделал.

vitalin · 10/05/16

walerka написал(а):
лучайно стал владельцем вот такого раритета))) по утверждению передавшей стороны, струмент ещё довоенный

деревянный фуганок и пара калёвок! Мне как то понадобилась калёвка для плинтусов. Пришлось самому делать.
С моторчиком посложнее будет. Ему 110 вольт нужно.

--- Добор поста---

Селянин написал(а):
Резьба на валу оказалась М25. Но ведь такой не существует!!!! Может кто-то сталкивался с этим делом? Какую резьбу надо нарезать в отверстии шайбы, чтобы она села на резьбу вала?

Вадим, для токаря нарезать резьбу М25, или М26 не проблема. Если работать умеет. делается это резцом. тебе же скорее всего нарезали метчиками. Какие были. Вообще резьбы есть все, мелкие через 0,5 мм, большие через 1 мм. Просто какие то пользуются большим спросом, а какие то меньшим.
И план шайбу желательно точить за 1 установку. Чтобы исключить биение.

walerka написал(а):
резьба 1 дюйм (25,4мм. НЕ ТРУБНАЯ!). шаг 8 ниток на дюйм ,

А может быть и дюймовая. Тем более станок иностранный..

Селянин написал(а):
Проблема в том, что метчика такого нет.

Как выход точить реззьбу резцом.

Sonic написал(а):
Токарный патрон можно купить на любой барахолке... и уж не дороже 1000 руб.

Саша у нас цены другие.

Селянин · 10/05/16

vitalin написал(а):
Как выход точить реззьбу резцом.

Ну, если мне этого варианта не предложили, то либо не умеют, либо не хотят. А может и резца такого нет. Там ведь внутреннюю резьбу надо резать. Я так думаю, что если бы могли, то сделали бы.

vitalin · 10/05/16

Селянин написал(а):
Я так думаю, что если бы могли, то сделали бы.

Скорее не захотели. Резьба нарезается простым внутренним резьбовым резцом.Там только резец переточить с 60* на 55*.

walerka · 11/05/16

vitalin написал(а):
Там только резец переточить с 60* на 55*.

если резьба американского стандарта, то не надо. это ж не трубная резьба.

Селянин · 11/05/16

vitalin,
walerka, мужики, так если вы такие умельцы, то может выточите мне? Я чертёж скину))))

Селянин · 11/05/16

VF, можно и посредством почты деталь переслать. Только мне не переходник нужен, а планшайба.

walerka · 11/05/16

Селянин написал(а):
Я чертёж скину))))

кидай. на днях пойду себе точить кое-что...

walerka · 11/05/16

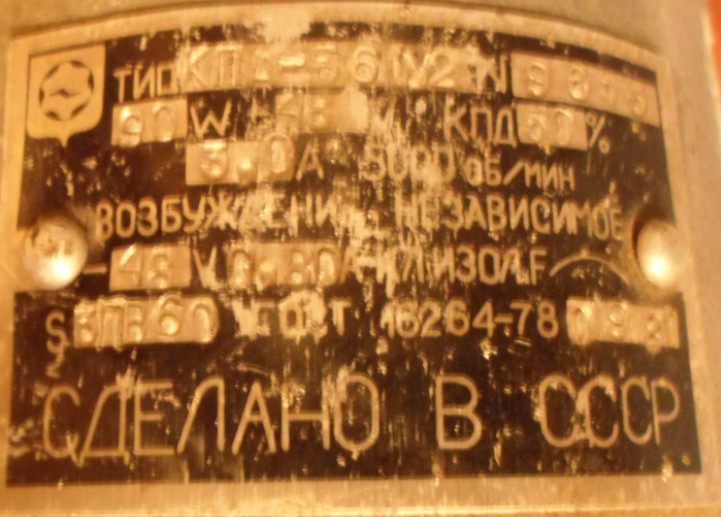

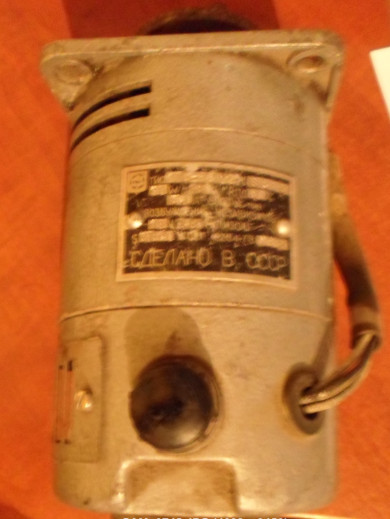

искал моторчик на 12 вольт, подогнали вот что:

вроде какой-то генератор постоянного тока на 48 вольт. от аккумулятора на 12 вольт крутится, но легко тормозится пальцем. интересно, откуда эта штуковина?

Селянин · 11/05/16

walerka написал(а):
кидай.

Кинул.

walerka · 11/05/16

Селянин написал(а):
Кинул.

личку глянь
