Автоматический дозатор

[al_dr77]

Добрый день участникам форума.
Вопрос Алексею (автору темы), нельзя ли сделать так (поправить прошивку), чтобы при старте навески автоматически происходило обнуление весов? А еще лучше вариант после установки на весы чашки, происходил старт на отсыпку после обнуления!

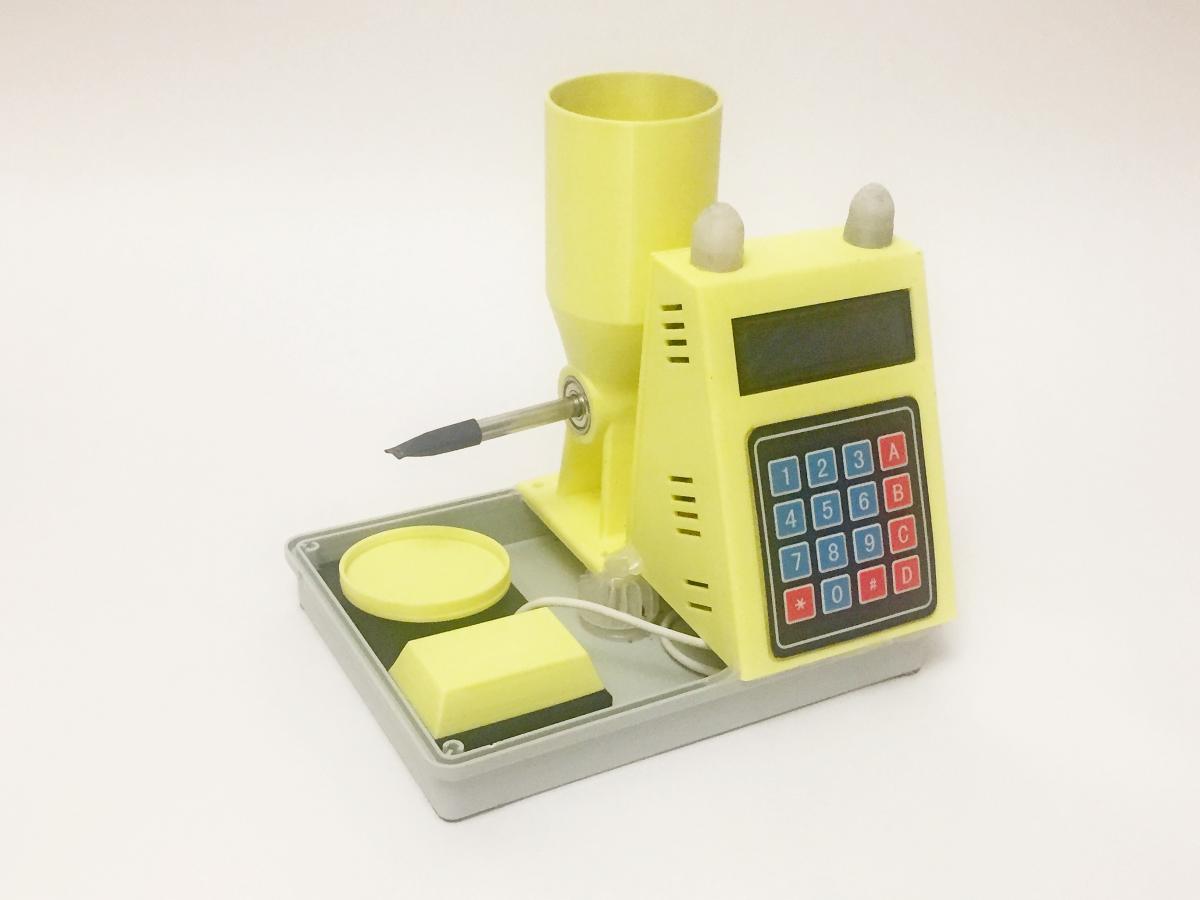

p/c собрал комплекс. Огромное спасибо Вячеславу за консультацию и помощь!
Собрал с питанием от павербанка 10000мАч. Замерил ток потребления в режиме отсыпки =0,15А.
Скачки показаний весов немного регулируются подаваемым питанием на андруинку и мотор. В моем случае 6,2V. Моторчик 6-и вольтовый с редуктором 300 об/мин.
Трубка 8мм. Время отсыпки 15-20 сек.



[VyacheslavR]

al_dr77, привет!
А похвастаться маленьким видео устройства в работе?



[al_dr77]

Слав привет. Сделаю, покажу.



[al_dr77]

При высыпании пороха, все остается на месте. Все элементы зафиксированы.
Погрешность 0,01гр не более, в основном в пределах 0.005.
Спасибо автору данной темы за идею, и отдельное спасибо за консультацию Вячеславу! И еще спасибо карантину за предоставленное время на сборку))



[VyacheslavR]

И еще спасибо карантину

А кетайцам?



[ljolik]

Добрый день!

Вопрос Алексею (автору темы), нельзя ли сделать так (поправить прошивку), чтобы при старте навески автоматически происходило обнуление весов? А еще лучше вариант после установки на весы чашки, происходил старт на отсыпку после обнуления!

Был такой вариант, но понял, что можно и ошибиться, не высыпав из чашки порох, еще дозу отмерить.



[VyacheslavR]

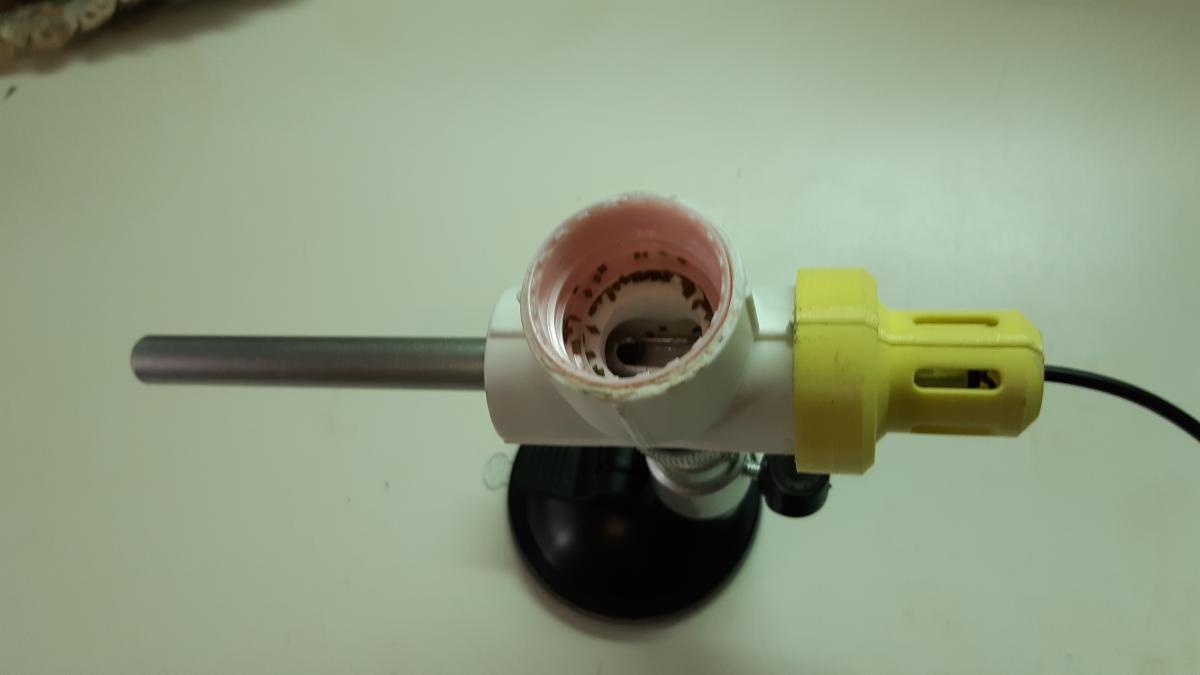

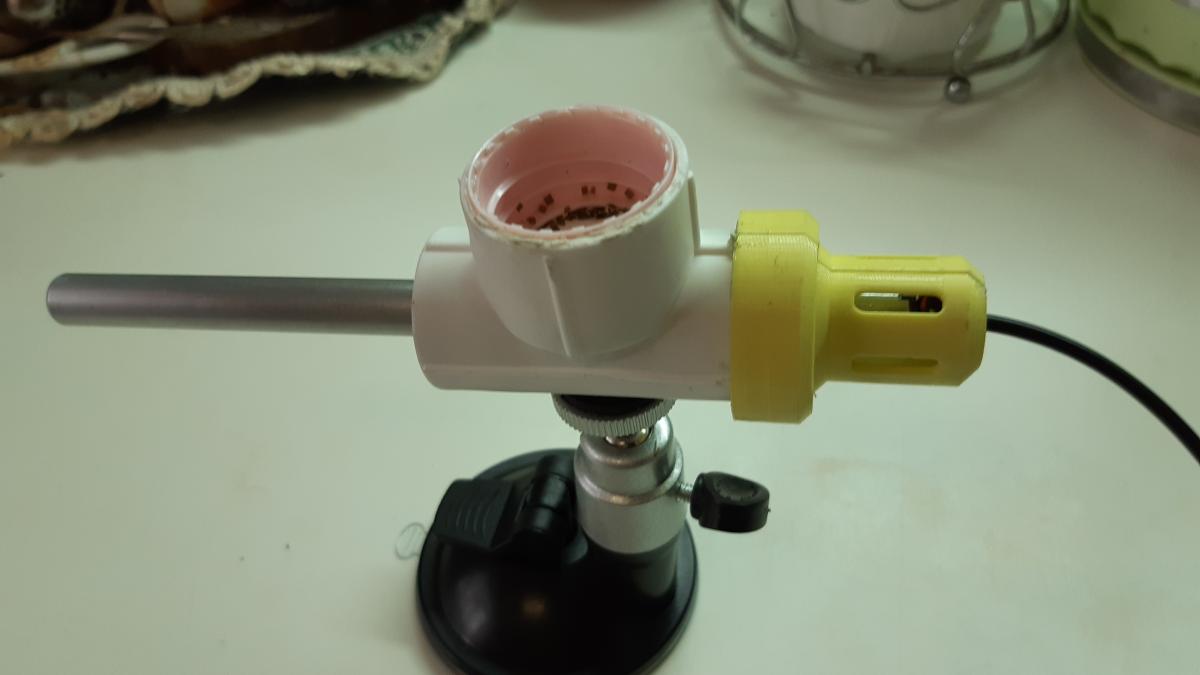

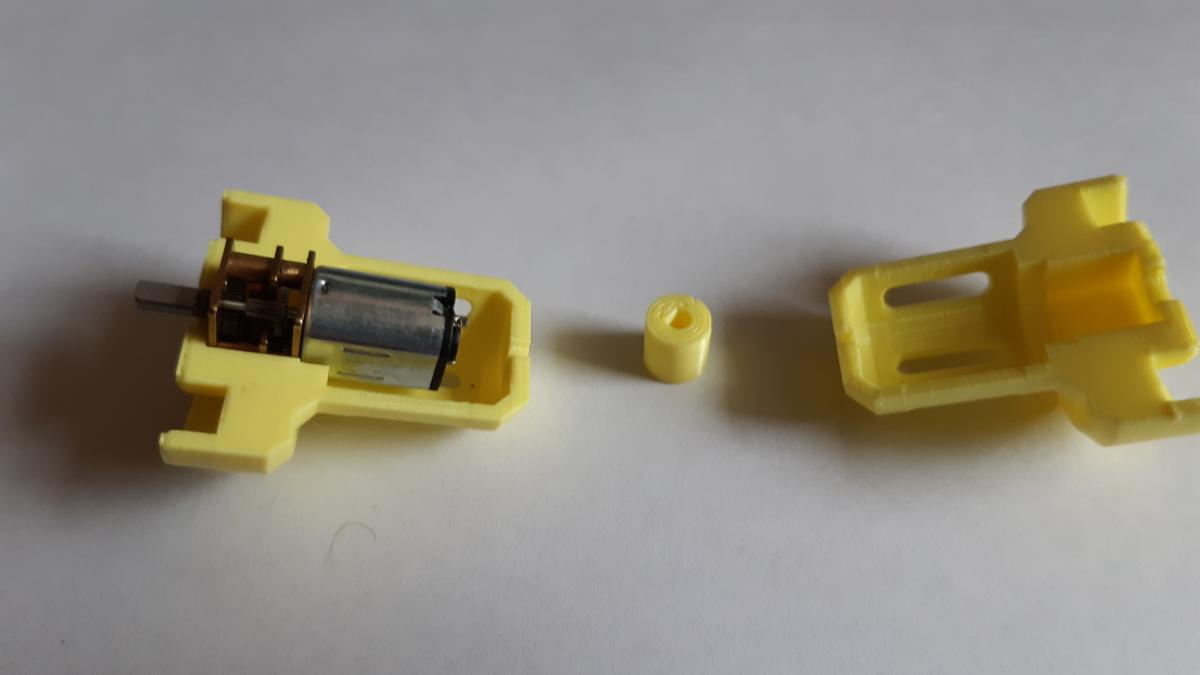

Хочу поделиться небольшой модернизацией привода. Вместе с Александром (al_dr77) (отдельное спасибо за помощь!) сделали вот такой кожух мотор-редуктора. Теперь не надо искать и ломать CD приводы. Мотор располагается соосно. С целью упрощения конструкции, не было предусмотрено крепление втулки в трубку и соединение половин кожуха. Все приклеил на B-7000.

--- Добор поста---

Ссылка на модель в Компасе не вставляется. Если кому надо, пишите в ЛС.



[al_dr77]

Вячеслав, взаимовыручка отличная штука!



[VyacheslavR]

Последнее время с уведомлениями какая-то беда. Разместил модели на облаке.
cloud. mail. ru/public/465Y/3mTYwwDjL (удалить пробелы)



[alek2003]

А я продолжаю экспериментировать. Мне очень не нравиться что последний знак гуляет +-0,002, и самое плохое что после 10-15 взвешиваний уплывает ноль. Приходиться постоянно проверять гирькой, обнулять, калибровать. Использую данный дивайс как весы для сборки нарезных патронов и мне важно взвешивать каждый раз один и тот же вес.

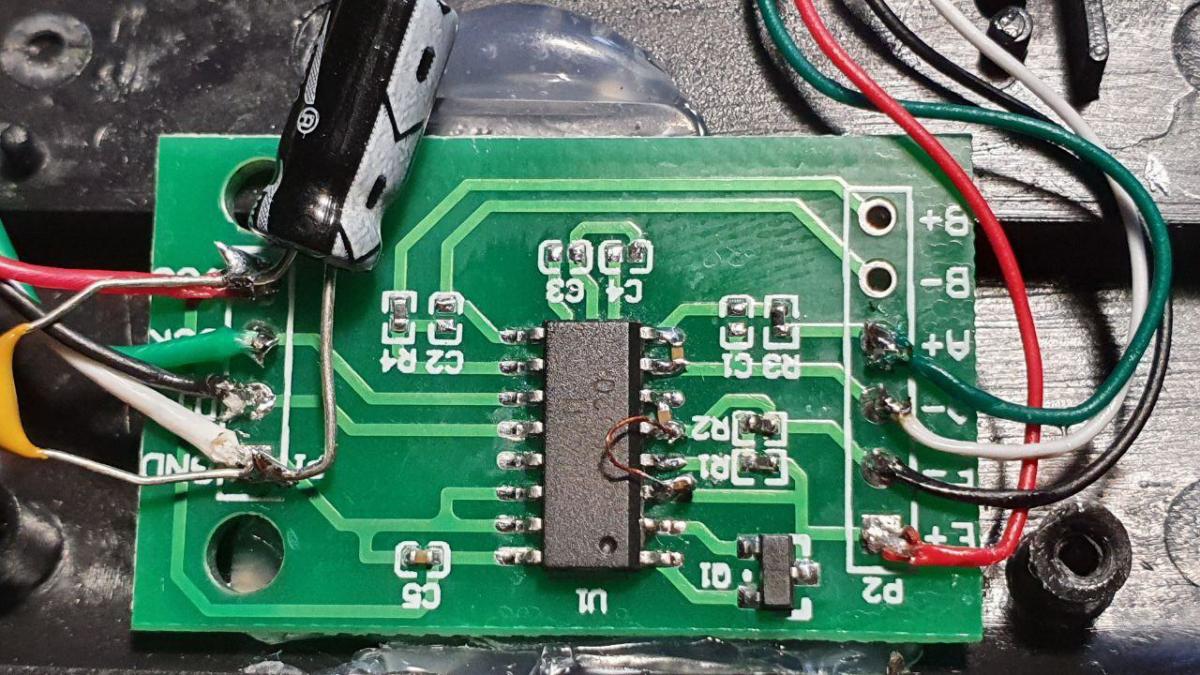

Перенес все кондеры прям на микросхему добавил два кондера по питанию. Питаю и так все от аккумулятора на 13В или от повербанка через USB.
Завтра буду тестировать, собирать патроны)



[Lexs Lavrov]

А куда пропал С2, который должен висеть между 9 и 10 ногами?
И почему С5 не переехал между 15 и 16 ногами. Он по питанию стоит - как раз тут и важно ставить кондер поближе. Для многих микросхем в даташитах прям так и пишется что кондер 0.1u по питанию - ставить как можно ближе к самому чипу.



[VyacheslavR]

А я на таких платах Е- и GND перемычкой соединяю.



[alek2003]

А куда пропал С2, который должен висеть между 9 и 10 ногами?
И почему С5 не переехал между 15 и 16 ногами.

C2 сдуло его ) Он не задействован во всем этом. А вот С5 исправлю, перенесу. Спасибо за подсказку!

--- Добор поста---

А я на таких платах Е- и GND перемычкой соединяю.

И как? Что то меняется ?



[VyacheslavR]

И как? Что то меняется ?

Циферки не так быстро прыгают. На таких платах нет общей земли у E-.



[alek2003]

Циферки не так быстро прыгают. На таких платах нет общей земли у E-.

Прозвонил другую плату, на ней E- и GND общий. Тогда еще и перемычку кину.



[VyacheslavR]

Тогда еще и перемычку кину.

Просто сравните, может и не нужна будет.



[al_dr77]

Снарядил на днях 50 патрон порохом Драго 24гр навеской 1,25гр. По времени получилось от 9 до 15 сек. Процесс доставил огромную кучу удовольствий! )) Пересыпы были - нужно порог и скорость подрегулировать.



[ljolik]

Снарядил на днях 50 патрон порохом Драго 24гр навеской 1,25гр. По времени получилось от 9 до 15 сек. Процесс доставил огромную кучу удовольствий! )) Пересыпы были - нужно порог и скорость подрегулировать.

Добрый день! Еще наклоном трубки поиграть



[VyacheslavR]

скорость подрегулировать.

190, как на видео многовато будет. Я бы в диапазоне 80 - 100 попробовал.

Еще наклоном трубки поиграть

Она у Александра не регулируется по наклону.



[al_dr77]

Проблема. При долгом простое включил прибор. Все работает до момента старта навески, двигатель не запускается. В чем может быть дело? Калибровка работает и все остальное. Только двигатель не запускается.
