Зацените аппарат.

[pomeha78]

а вот и нет

А вот и да. Опыт уже имел. Убил весть день на звезду в два десятка зубьев. При этом "идеала" не получилось. В итоге всё равно пришлось идти в мехцех и просить, чтоб мужики на "делительной головке" засверлили пазы звёздочек. После этого уже "болгарил" зубья.
А делать "термичку" звёздочки в виде венца - бесполезное занятие, поведёт как по плоскости, так и по форме.
Так что ИМХО только на зуборезном станке. Там по тексту большая "приводная" звезда в 90 зубьев!!!! употеешь пока напильником шоркать будешь.

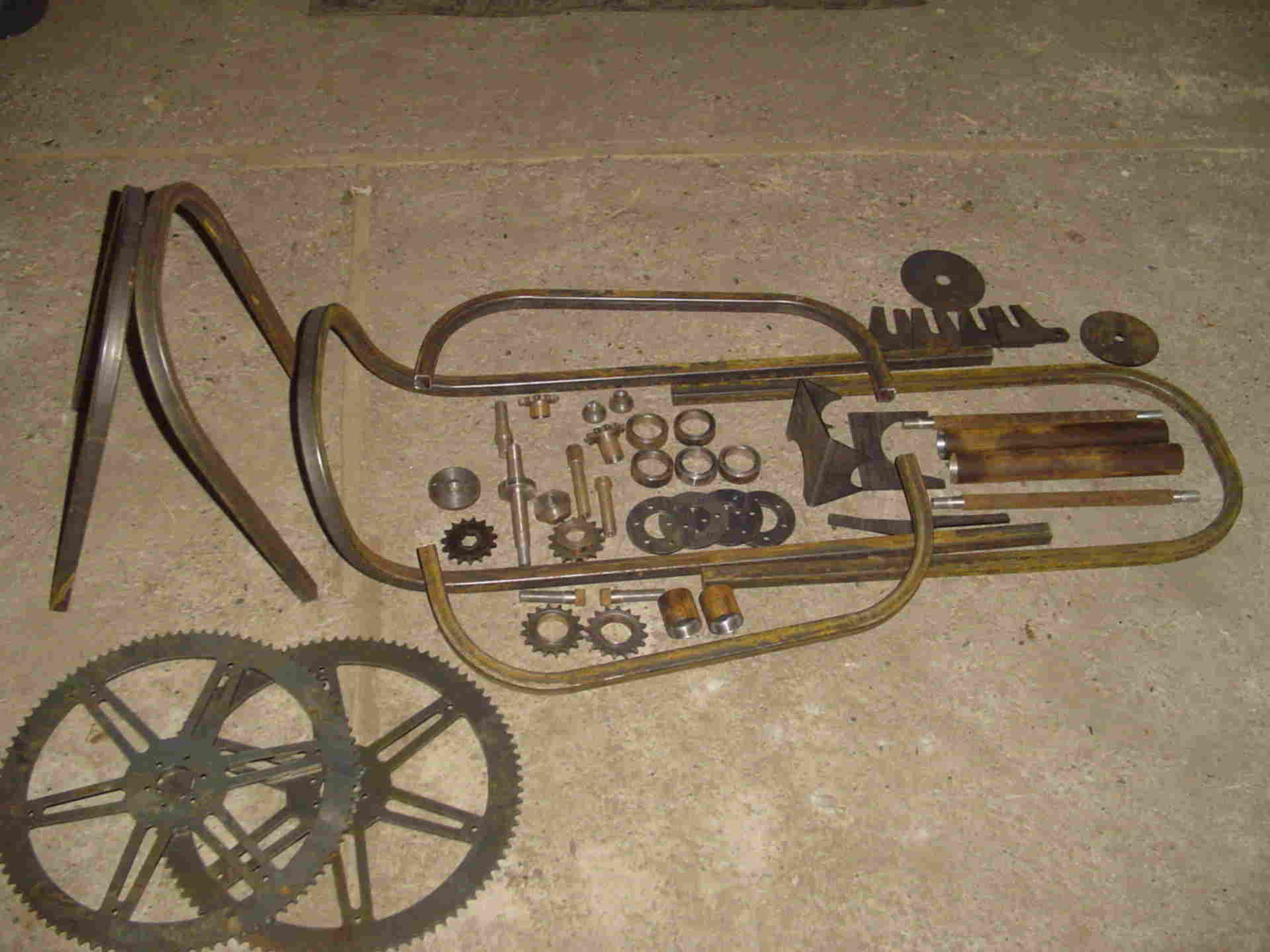

з.ы. Кстати по ссылке на ганзе мужик кроме готовых Сибирь 2Х2 продаёт и кит комплекты!!! за 15т.р. Есть все железяки. Остаётся сварить по инструкции и докупить мотор, цепи, сделать пневматики, и обшить раму.
Вполне достойное предложение!!!



[walerka]

после термички все размеры "расползутся"

на звёздочки допуски "шагами меряются". так что ни чего страшного не будет. это я говорю, как сделавший не одну штуку своими руками.
ЗЫ: вообще-то после термички только шлифовка-полировка. везде.

--- Добор поста---

Так что ИМХО только

знавал людей, напильником и ручной дрелью делавших шестерёнки для вязальной машины)))

на "делительной головке"

там хоть кто сможет!
есть где-то в бумагах у меня старая тетрадка, там много всяких формул... сейчас с железками редко работаю, многие наизусть уже не помню...в общем, есть формулы расчёта длинны грани многогранника, вписанного в окружность... от неё и пляшем. лист металла смазываем раствором медного купороса, ждём чуток, вытираем, и острой чертилкой и циркулем размечаем всё это дело. керним будущие отверстия, сверлим их тоненьким (1,5-2мм) свёрлышком, а потом сверлом нужного диаметра. 20 зубьев - ни о чём.
тонкую, типа велосипедной, звёздочку при закалке поведёт скорее всего, но, опять же, это дело рихтуется, ибо "насухо" их не калят. звёзды небольшого диаметра под достаточно широкие цепи калятся без проблем.



[Svid]

walerka, отчаянный Вы однако человек. Там поля допусков от 0,15 до 0,05. Дай Бог, чтоб у Вас эта звездочка получилась. Иначе в лучшем случае лязганье, звон и грохот на весь лес и регулярная замена деталей, в худшем - полеты через руль в лесу при заклинившей цепи. В общем, чтоб мы с Вами в спор не уходили, хотел сказать, что если у Вас есть опыт, знание и заточенные "ювелирные", профессиональные руки, то впринципе можно. Всем остальным (а таких подавляющее большинство) обольщатся и пытаться даже не стоит.

P.S. У нас предварительная мех.обработка, закалка, мех.обработка в размер, шлифовка. Изготавливаем зубчатые цилиндрические и планетарные редуктора.



[walerka]

поля допусков от 0,15 до 0,05.

я и говорю - шагами меряется.

--- Добор поста---

Дай Бог, чтоб у Вас эта звездочка получилась.

у меня другие получались)))

и пытаться даже не стоит.

а тут я поспорю. не боги горшки обжигают. не будешь пытаться - ни чему не научишься! в любом случае, если есть желание, можно сперва попробовать на бросовом материале.
а можно подобрать готовую пару - походить по магазинам запчастей для сельхозтехники. да и ижевская ведомая звезда совсем не маленькая...



[pomeha78]

да и ижевская ведомая звезда совсем не маленькая

42 зуба...а ведущая.... 20 - про неё я как раз и рассказывал

--- Добор поста---

Из мотоциклетных самая большая Явовская - 52 зуба



[Рюмкин]

Есть контора Техномастер, там можно заказать любую звезду, есс-но будет каленая.



[Отец Философ]

по поводу большой звизды- там цепь сразу на 45 зубов зацепляется минимум, нагрузки никакой. Термичка не обязательна.



[Рюмкин]

нагрузки никакой

А на валу с креплением к звезде или флянце?



[pomeha78]

там цепь сразу на 45 зубов зацепляется минимум

Где -там?????



[Svid]

Отец Философ, термичка обязательна. Не только для повышения изгибной прочности (и др.), но и для повышения твердости, иначе сотрется быстро. Я уже написал выше - 45...55 HRC.



[Рюмкин]

http://lunohodov.net/forum/viewtopic.php?t=11683&sid=6634bd15162e15d3c1eec353d0337e03%EA%F2%EE
имхо Сибирь
Мнение предвзятое, я давно заказал, еще не получил.



[besich]

Из мотоциклетных самая большая Явовская - 52 зуба

Там пром вал идти где то должен по конструкции, следовательно там передаточное число подобрать можно. Можно над клин-ремнями подумать, но они в грязи работать не будут, но проще.



[Одинокий]

не мог никак понять что меня смущает в этих шайтанмашинах. доперло - открытая цепь спереди. по высокой траве и кустам будет забиваться



[СКАРН]

Прикольная штука. По-моему, всепролазная, почти как пешеход. Я себе такой хотел сделать, только неразборный, с задним ходом и на колесах широких, типа как у Аргохов. Но убыл на Котельный, а потом и вовсе не до того стало.
Может в 2015 сляпаем.



[aragon]

Блин обалденная штука!!! 55 рублей на ганзе, вот жеж он подарок на новый год!!! Жаль что Дед Мороз уже не успеет...



[Рюмкин]

вот жеж он подарок на новый год!!! Жаль что Дед Мороз уже не успеет...

Может уже и на следующий не успеет . Недавно очередь на готовый была на ......ноябрь



[aragon]

Да, я уже прочитал-прослезился...



[vitalin]

Для охоты самое оно.

Мопед конечно интересен. Только как я понимаю автор мопеда деньги берёт в электронном виде а чертежей не предоставляет??? Развод на гроши получается. Но никто ведь не запрещает самому своим умом и ручками слясить что то подобное. Движок от генератора хондовский есть на 6,5 сил. Правда ремонт требуется, зато халявный. Можно подумать и чего нибудь подобное сваять если получится. Подпишусь на тему! Или свою в самоделках открою.



[besich]

решил все таки чертеж заказать, - даже если перечерчивать предается, все дешевле чем методом проб и ошибок лепить , хотя лепил и более сложное, но не на колесах.
Завтра оплачу отпишусь по результатам. На сайте кстати он ищет инвесторов - думаю голяк, такую хрень вспотееш сертифицировать как транспортное средство.



[pomeha78]

besich, слушай - не спеши!!!
Что-то про него много негатива пишут на луноходах...
