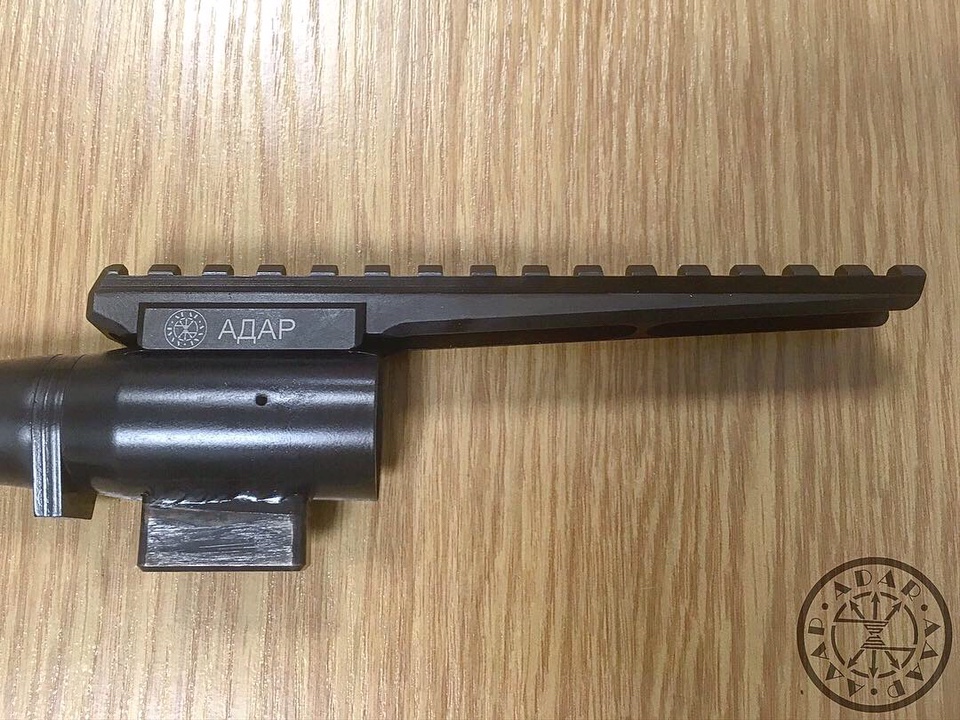

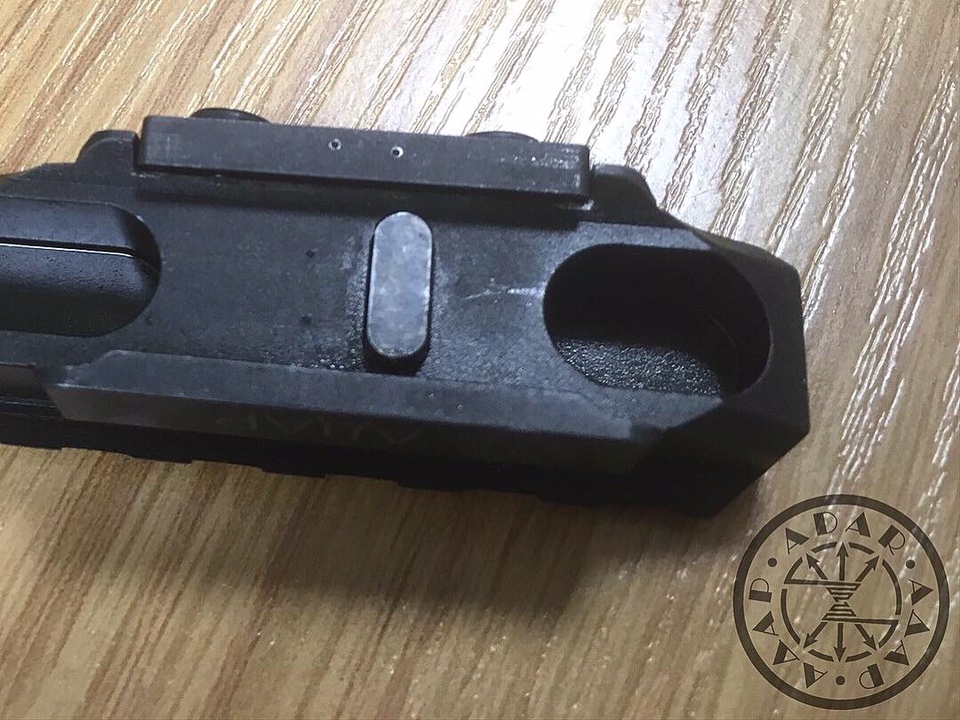

Ну и, наконец, то, чего все так долго ждали: Его Величество Кронштейн!!!
Калёная сталь, матовая поверхность, лазерная гравировка. На следующей неделе планируем отгружать в магазины, но это не точно :)



Винты выглядят особенными...
Их можно будет заменить на винты с большими головками с накаткой?

Винты выглядят особенными...
Их можно будет заменить на винты с большими головками с накаткой?

Стандартные винты по DIN7984 M4x14, спрятанные в цековку. Меняйте на здоровье :)

Стандартные винты по DIN7984
DIN с четырьмя цифрами - уже нестандартно :)
Смотрится так, как будто размер шестигранника - меньше, чем обычно (DIN912) для такой резьбы.

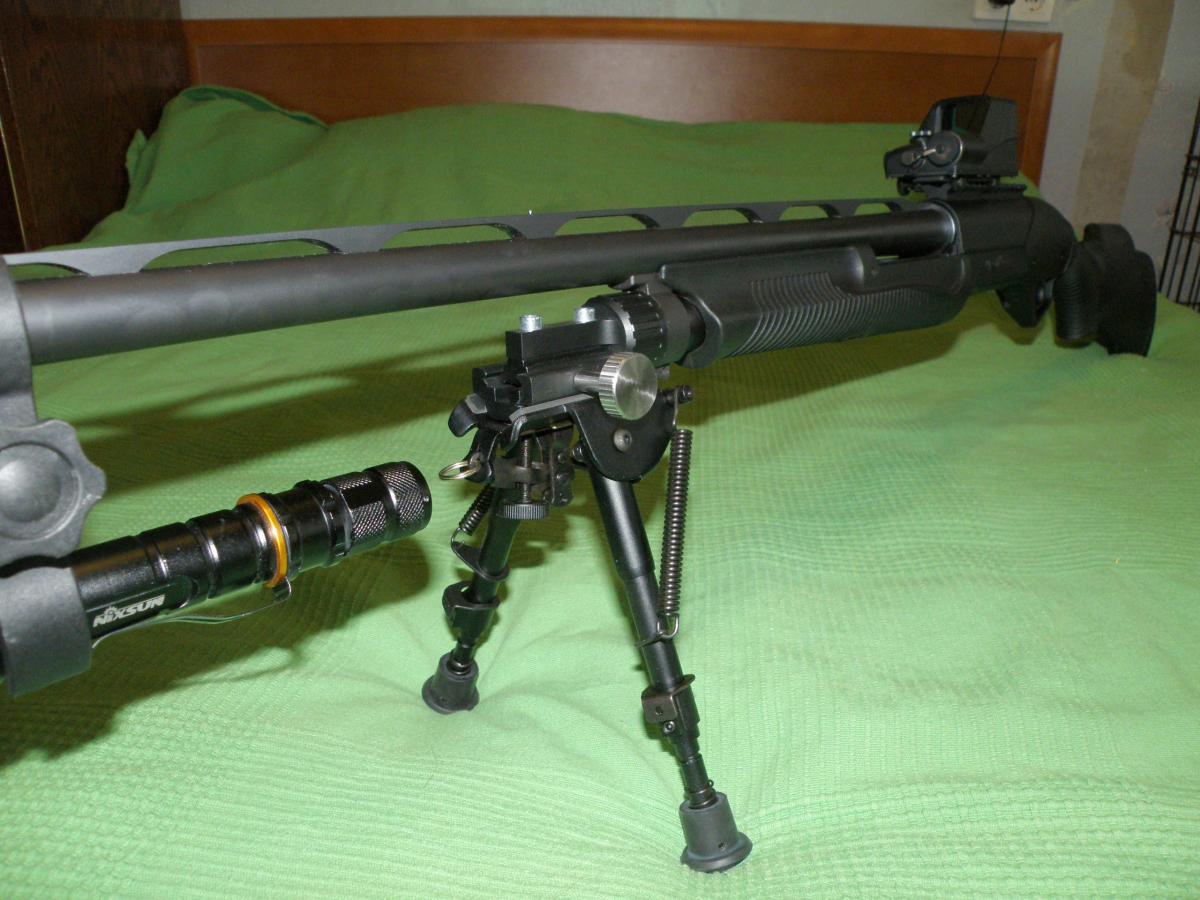

В креплении сошкек на пикаттини - делал такой вот винт. Вышло вполне быстросъемно.

Придется самому доводить до кондиции....- сверлить отверстия между планками,, вес минус 30 процентов.

DIN с четырьмя цифрами - уже нестандартно
Смотрится так, как будто размер шестигранника - меньше, чем обычно (DIN912) для такой резьбы.
Именно. 7984 - это высокопрочные винты с низкой головкой. Шестигранник там на размер меньше, чем в 912/6912 ДИНе.

В креплении сошкек на пикаттини - делал такой вот винт. Вышло вполне быстросъемно.
Может, в дальнейшем так и будем делать. Если большие головки не будут мешать зацепам колец.

Придется самому доводить до кондиции....- сверлить отверстия между планками,, вес минус 30 процентов.
Только потом не жалуйтесь на то, что кронштейн гнётся. Сопромат - вещь упрямая: чем больше сквозных дырок, тем меньше жёсткость...

Может, в дальнейшем так и будем делать. Если большие головки не будут мешать зацепам колец.
Таким банальным решением не брезговали даже на армейских снайперских системах. А главное что такой винт делается легко и просто, а значит - дешево.
На сошках у меня головка - абсолютно умышленно вынесена довольно далеко в сторону. Чтобы не мешала конструкции сошек, и чтобы удобно крутить было. Еще в головке с торца - "мясо" выбирают, чтоб вес снизить.

Только потом не жалуйтесь на то, что кронштейн гнётся. Сопромат - вещь упрямая: чем больше сквозных дырок, тем меньше жёсткость...
Это с такими ребрами жесткости? Ни за что.

Sjova, Почти Батю получилась:ay:

Их можно будет заменить на винты с большими головками с накаткой?
Сразу не стал спрашивать, подождал ответ Всеволода. Алексей смысла вроде нет "быстросъём" на планке делать, если можно и кольца или моноблок на вивера с любыми удобными зажимами поставить :bk:. На мой взгляд стояла бы планка не съёмная, "в базе", хоть приваренная, было бы лучше.



Sjova,Всеволод, ещё вопрос. А размер ласты на ствольной муфте стандартная призма 14-11мм, или оригинальный "Ладожский". То есть, можно ли без вашего Виверовского переходника, поставить коллиматор на стандартной базе под призму?

Это с такими ребрами жесткости? Ни за что.
Только сейчас сформулировал. Как иронично: одни люди смотрят на крон и говорят, что он ни в дугу, точнее, в дугу даже под весом загонника согнётся. И вообще нужно его в куче точек крепить. А другие ещё дырок отверстий насверлить хотят в рассчитанной конструкции, которая итак немного весит. Да ещё и по калёной стали...

Почти Батю получилась
Ненененене... Баттю, может быть и придумаем, но тут совсем не оно :)

...размер ласты на ствольной муфте стандартная призма 14-11мм, или оригинальный "Ладожский"...
Оригинальный. Диаметр ствольной муфты - 29мм. Ласта 11/14 слишком глубоко зарезает на таком диаметре, поэтому пришлось рисовать свою.

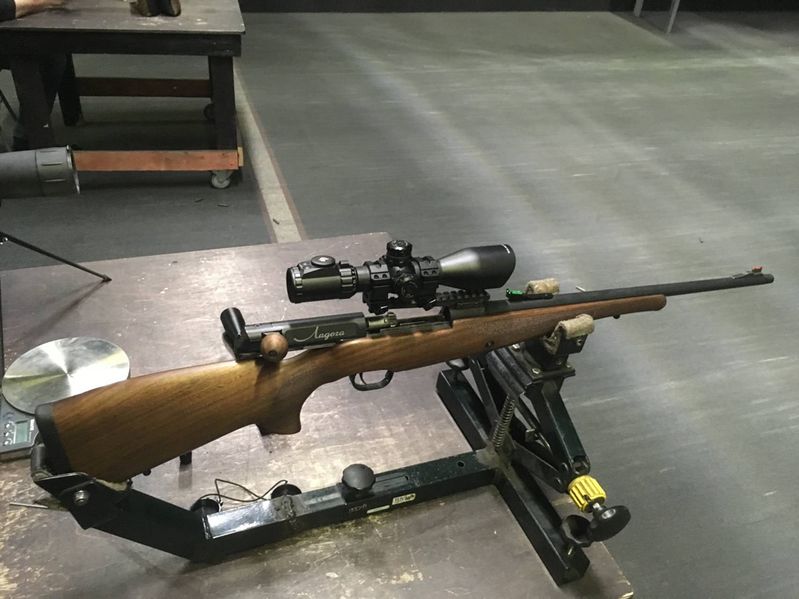

В общем, вывезли сегодня Ладогу с кроном в тир. С собой взяли два прицела: китайский AccuShot (760гр) и Vortex CrossFire II (460гр). Для начала поставили китайца, ибо он тяжелее. Стреляли сначала на 50м, ибо на втором направлении (у нас за спиной) работал человек.


Стреляли по такой программе: пристрелка, 4 выстрела в зачётную мишень, 100 выстрелов по другим мишеням, 4 выстрела во вторую зачётную мишень. Мишени были повешены рядом, зачётные группы стрелял один стрелок с одного станка. К барабанчикам после пристрелки не прикасались. Вот что получилось:
фото ДО:


фото ПОСЛЕ:

ЖЫРНЫЕ точки - это СТП (вообще, они красные, но почему-то сканер отсканировал в чб). Целился в нижний угол треугольника.

Далее провели тест на снятие/установку ствола:
фото ДО:


фото ПОСЛЕ:

Как видите, СТП не ушла.

Затем провели тест на увод СТП при снятии/установке кронштейна:
фото ДО:


фото ПОСЛЕ:


Группу ПОСЛЕ налажал. Если не учитывать отрыв, СТП ушла в пределах кучности. Если учитывать - ушла чуть дальше. Но я - тот ещё стрелок...

Работы на втором направлении закончились, и мы смогли уйти на 100м. Поставил Vortex, пристрелял. Отбил две кучки по висящим рядом мишеням. Стрелок я, как уже говорил, тот ещё...
мишень РАЗ:


мишень ДВА:


Факт моего такого себе навыка показывает вот эта мишень. Стрелял другой человек, пулей ДЭРИ, но с той же дальности:


Ну и бонусом, для любителей посчитать большие кучки, скан мишеньки на 50 метров пулей ДЭРИ. В мишени 20шт:


Видео сняли. Часть тестов даже на две камеры (на одной заполнилась карта, поэтому в два кадра получилось снять не всё). Выложу, как смонтирую, но, боюсь, не очень скоро.

Сварганил видеоверсию теста кронштейна:


Ощущение, что Карабин сильно превосходит по качеству доступные для него патроны.

Ощущение, что Карабин сильно превосходит по качеству доступные для него патроны.
Ждём появления отстрелов самокатом. :) Один уже есть. Но самокат - это дело такое.

Ждём появления отстрелов самокатом.
Так у вас на видео патрон в патронник не лезет! Это гильза кривая или как? Такое и на самокат не пойдет, на сколько я понимаю. Нужна здоровая конкуренция, чтоб техкрим больше внимания уделял качеству.
