Луки - арбалеты

[DrevoSV]

Интересное решение... натяжение самим спусковым механизмом. Если сделать всё из титана, будет намного легче и прочнее, а если ещё и дуги из него же изладить... Я делал титановые дуги на арбалет, даже 50 сантиметровые давали усилие натяжения 70 кг и огромную пробивную силу.



[Klop]

Мало приходилось пилить титан, трудноват он обработке, спусковой механизм лучше делать из твердых и толстых алюминиевых шин, и достать их проще, что касается лука так мне хотелось делать его из дерева (даже не клеить)
Вот если бы был фрезеровщик,



[vitalin]

детали внутри сырая сталь, оси вращения из свереп.

Миша, у сверл только рабочее тело изготовлено из инструментальной стали(спираль и несколько миллиметров ровной части), сам хвостовик же изготовлен из обычной конструкционной стали. Свариваются трением, на спецыальном оборудовании. На лук найди пару пилорамных пил. Нареж полосами сантиметров по 5 шириной с помощью болгарки, и собери пакет типа рессоры авбомобильной. У нас мужик один делал что то подобное, только ложе арбалета делал из одного куска березы. В него врезал все детали спуска, и прочую муйню. Стрелы делал из стального круглого прутка на 10мм, сантимов по 20 длинной. Лупило знатно, даже порося в стайке завалил. Потом на улице бросил, в общем сгнил. А лук пацаны на сабли разобрали.



[SKALVA]

Народ, а как таможня относится к покупке арбалетов в зарубежных интернет магазинах? Какие ограничения? Как то одни пишут одно, другие другое, а нормативного акта, конкретно, по арбалетам мне найти не удалось.



[walerka]

Миша, думаю, спусковой механизм в алюминиевом корпусе будет легче совсем на немного, чем в стальном.



[Klop]

За свою бытность сделал 4 попытки изготовления арабалетов, до конца довел только один №2 в 1987 г. Последний №4 на снимке, (обленился чего то ) ,Думаю все наверное уже заметили мою склонность к критике всего, так вот и арбалеты имеют недостатки. Первоночально хотел получить устройство лишенное некоторых изьянов и с начальной скоростью легкой стрелы 14- 17 г в 110-140 м/с , (наверное недостижимая скорость) с удобным натяжением. Лук хочется сделать деревянным, но иной формы , есть две заготовки, Назначение данного изделия это проба пера. думаю при нагрузке от тетивы в 100 кг. на замок все испортится после первых выстрелов
Да вот еще- считаю применение металлических рессорных луков не даст высоких скростей, №2 как раз имел композитный лук из пучка очень-очень углеродистой проволки (катанки) непонравилось, и скрипел, и скорость мала, и некрасиво,
В отношении веса, замок весит половину всего, это
40 уголок с толщиной 4 мм, не если кто хочет делать по этой теме берите алюминиевую шину в 6 мм, только твердую



[walerka]

при нагрузке от тетивы в 100 кг. на замок все испортится после первых выстрелов

ну, думаю, что 100 кг таким рычажком взвести будет проблематично. что же касается спускового механизма, то, думаю, стальные детали такого размера статическую нагрузку выдержат. единственно, кажется, пружинка шептала слишком нежная, может не справится со своей задачей.
но тут только практика покажет)



[Klop]

Тут надо представить график зависимости величины натяжения тетивы в см, от прилагаемой силы в кг, или например вы закрываете молочную флягу натяжным рычаговым замком, тот который на крышке, максимальное усилие прилагаемое рукой к рычагу будет в первой половине движения, а во второй оно пдает и в конце совсем мало, а полученная сила прижатия крышк к фляге будет велика.
И при длине натыжения тетивы в 10-11 см с максимальной силой в конце =100 кг. можно накопить всего 5 килограм на метр или 50 джоулей энергии, это совсем немного если вы поднимаете рукой ведро воды на высоту 1 м у вас в два раза больше получается.
Длина рычага в арбалете 29 см, тяга (та, что из алюминиевой трубки) на растоянии 10 см от от шарнира, соотношени 1/3, одной рукой можно создать давление в 20 кг. значит сила натяжения тетивы =3 х20=60, и это все для средней точки траектории руки давящей на рычаг, по мере приближения к ложу прилагаемая рукой сила к рычагу будет уменьшаться несмотря на возрастающие усилие развиваемое натажным устройством



[walerka]

вы закрываете молочную флягу натяжным рычаговым замком,

там разница в плечах рычага 1 к 10, если не 1 к 15, а у вас, судя по фото, примерно 1к3

--- Добор поста---

И при длине натыжения тетивы в 10-11 см с максимальной силой в конце =100 кг. можно накопить всего 5 килограм на метр или 50 джоулей энергии,

опа... тут закралась ошибка! если б было так, то, в соответствии "золотому правилу механики", болту невозможно было бы придать энергию большую, чем накопленная. однако, арбалетный болт, выпущенный даже из в несколько раз более слабого оружия, обладает гораздо большей энергией.
а если ошибки нет - поздравляю! вы в шаге от перпетуум мобиле!



[Klop]

Работа в системе СИ измеряется в том числе и в джоулях ,
если 1 ньютон =98 г = 0.1 кг.
подняли на высоту 1 м то совершили работу в 1 дж. , если груз массой в 100 кг подняли на высоту 10 см то совершена работа 0.1м х 1000 ньютонов = 100 джоулей, это если поднимать груз, а у нас упругое тело типа лука, график силы натяжения в котором имеет вид треугольника то работы потребуется произвести в два раза меньше всего 50 джоулей.



[DrevoSV]

как таможня относится к покупке арбалетов в зарубежных интернет магазинах?

Этот вопрос пока что открыт... Но думаю что заказав арбалет со слабыми дугами, можно дополнительно заказать к нему более сильные дуги и поменять. В Абакане в магазе видел арбалеты к которым дополнительно можно было приобрести дуги бОльшего усилия. Всё равно при любых заморочках отвечать за всё придётся самому. У нас же наказывают не за то что сделал, а за то что попался...



[SKALVA]

Этот вопрос пока что открыт...

Критерии пропуска груза на таможне?



[walerka]

подняли на высоту 10 см то совершена работа 0.1м х 1000 ньютонов = 100 джоулей, это если поднимать груз, а у нас упругое тело типа лука, график силы натяжения в котором имеет вид треугольника то работы потребуется произвести в два раза меньше всего 50 джоулей.

скорость полёта болта из гораздо более слабых арбалетов лежит в районе 80 м/с при весе болта примерно 50 граммов. энергия будет 160 дж.при весе 30 граммов 96 дж, при весе 20 г - 64 дж...
а собака порылась вот где:

Работа

а мы говорим об энергии))) про время не надо забывать)



[DrevoSV]

Критерии пропуска груза на таможне?

Иван, я в этом вопросе не лучше тебя разбираюсь, увы...
Тоже хотел заказать через инет, а потом решил что найду этим деньгам лучшее применение, или сам арбалет сварганю.



[Klop]

-Скорость полета болтов у среднихи и даже большинства сильных араблетов лежит в пределах 80 м/с у слабых 40 м/с.
Приведен расчет количества потенциальной энергии которую можно запасти еслм одной рукой давить на рычаг с силой в пределах 20 кг. а энергию стрелы надо отдельно считать, можно грубо предположить , что если 50-60 % запасенной потенциальной энергии преобразуется в кинетическую то энергия болта будет в пределах 25-30 джоулей.
- вопросе покупки через интернет советую рассмотреть возможность приобретения матчевого арбалета (для первой дистанции) это умное устройство с богатой историей, даже обладание которым способно приносить радость владельцу.



[DrevoSV]

Чёт вы такими категориями мыслите... даж влезать не буду. Вот кое какая инфа для самоделкиных - http://www.umeltsi.ru/ribalka/67-delaem-artbalet.chertezhi..html

Стрельба, как разновидность спорта и способность самореализации, долгое время пользуется успехом у человека. Показателем тому служат бесчисленные состязания с применением разнообразного рода орудия. 1-м из наистарейших видов является метательное оружие. Завышенная эмоциональность нынешних дней находит отклик в турнирах по стрельбе из лука и арбалета.

Спортивная стрельба из арбалета в нашей государстве не так развита, как луковая стрельба. Данное положение дел обусловлено не отсутствием интереса, а очевидной нехваткой стрелкового инвентаря. Сам же арбалетный спорт безусловно содержит много достоинств. Он будет широким полем ради раскрытия а также применении некоторого вида талантов.

​

​

Как выход, стоит сделать арбалет своими руками. Такое не так проблематично, насколько возможно покажется на 1-ый взор. Конструкция арбалета легка. При секциях пулевой или луковой стрельбы встречается оружейные мастерские, в которых несложно подобрать профессиональных мастеров-искусников. Такой спец вправе сделать арбалет из чего, что содержит под рукой, заменяя отсутствующие строительные материалы на идентичные. Для стрельбы по мишеням самодельный арбалет достаточно подойдет.

​

​

Мы изготовили чертеж арбалета и собрали его своими руками. При создании арбалета были учтены разработки заграничных производителей и коллег-спортсменов, каторые сами изготавливают арбалеты без помощи специализированных фирм.

Наш арбалет различается тем, что как упругую составляющую мы избрали плечи от лука. Это подбор обоснован более легким, в отличие от стальных плечей, весом. Пластиковые плечи также выравнивают физический контакт от мощной отдачи. Чтобы получить способность стрелять прицельно на расстояния до 60 метров, хватает лишь натянуть эти плечи без приложения особой силы. Возможность применение плечей от поломаных луков, является еще одной позитивной индивидуальностью нашего устройства. Основное подискать пару по силе. Мы советуем Вам внимательно изучить чертежи арбалета и начинать сборку. Арбалет создать - не поле перейти.

Устройство арбалета: ложе, плечи, спусковой механизм, прицельные устройства.

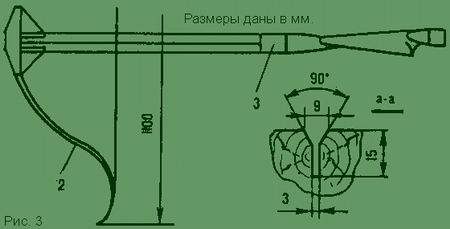

Для создания ложа используется настоящая древесина, цельная либо клееная, в большей степени твердые породы. Приблизительные габариты возможно посмотреть на рисунках (1 и 3) - арбалет чертеж. Форму стрелок выбираем сами, руководствуясь удобством и эргономичностью ложа, желаемым имиджем. При выборе необходимо также принимать во внимание возможность верного изготовления.

Использование ложа от стрелкового оружия, даёт возможность значительно уменьшить трудозатраты на изготовление арбалета. След от ствола, оставшийся в таком ложе, необходимо забить деревянными брусками, крепко посадив их на эпоксидный клей.

Специального внимания заслуживает обрабатывание направляющих стрелы и тетивы. Их отделка достаточно сильно зависит на точность попадания. Линии направляющих обязаны быть безукоризнено прямы и гладки. Желаемым вариантом есть шлифовка на фрезерном станке и последующая обработка шкуркой с маленьким зерном. Затем требуется полировка направляющих. Изучить пропорции паза направляющей для стрелы, диаметр которой равен 8 мм, возможно на рис. 3. Крестовина, с прикрепленными к ней плечами, монтируется с торцевого окончания ложа. Как правило ее отливают из сплава алюминевого сплава, но допустимо и создание из алюминиевой болванки. Дерево тоже способно служить подходящим материалом.

Окно, из которого будет вылетать стрела, обязано находиться напротив паза, который ее направляет. Именно так окно обязано располагаться на ложе крестовины, содержащей упругие элементы. При этом в момент вылета тетива может быть прижата к гладкой плоскости ложа. Крепление каждого плеча к крестовине осуществляется с помощью 2-ух шурупов М8. Механизм срабатывания устройства спуска создан согласно с описанием устройства арбалетов средневековья. Он без особенных заморочек может быть сделан даже при среднем уровне освещенности в мастерской.

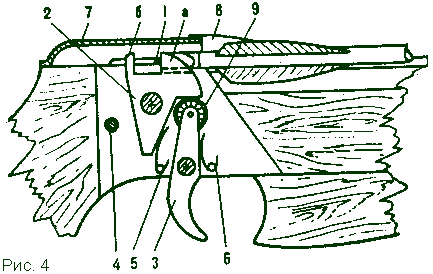

То, как устроен и как работает этот механизм, становится ясно из рисунка 4 - схема арбалета.

Когда тетива 1 взведена, она сцеплена с выступом а рычага 2. Когда рычаг проворачивается, он сдерживает спусковой крючок 3. Когда происходит нажатие на крючок, одновременно с этим происходит и освобождение рычага, в этот момент тетива, выпрямляясь, посылает стрелу. Ограничение упора 4 происходит в процессе перемещения рычага. Для того, чтобы смягчить силу удара на упор, необходимо надеть на него трубку из резины. Упор должен находится в таком положении, в котором крайнее положение выступа а рычага ниже, чем направляющая поверхность ложа. Таким образом предупреждается процесс скольжения тетивы. После того, как выстрел произведен, пружина 5 удерживает в крайнем положении рычаг.


В процессе натягивания арбалета осуществляется упор тетивы в выступ 6, рычаг 2 принимает свою исходную позицию. Пружина 6 действует на спусковой крючок так, что он осуществляет поворот, рычаг и тетива фиксируются. Для того, чтобы тетива случайно не соскочила с выступа а, механизм спуска закрывается крышкой 7. К этой крышке крепится пружина 8 плоского типа, которая удерживает стрелу на направляющих в момент наведения прицела. Подшипник 9, который крепится на кончике спускового крючка, в достаточной степени ослабляет силу спуска. Подбор уровня силы спуска осуществляется посредством пропиливания поверхности, опирающейся на подшипник рычага 2. Для того, чтобы уменьшить вес рычага, его лучше сделать из легкого сплава Д16Т. Заменой пружинам 5 и 6 могут послужить английские булавки. Механизм спуска может быть смонтирован в корпусе из металла, после чего он вставляется в гнездо ложа и закрепляется двумя шурупами. Таким образом можно значительно увеличить надежность и простоту в регулировке. Но такой способ делает конструкцию более сложной, также для его осуществления понадобятся металлорежущие станки.
Прицельное приcпоcобление арбалета cоcтоит из целика и мушки. Вертикальные поправки оcущеcтвляютcя целиком, укрепленным на крышке cпуcкового механизма, а горизонтальные - мушкой, укрепленной на кронштейне упругого элемента.

Вариантов конcтрукций этих уcтройcтв может быть много, в завиcимоcти от возможноcти изготовления, наличия готовых прицелов от cпортивного пулевого оружия и т.п.

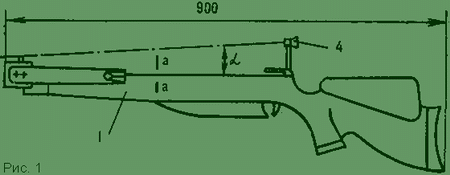

Следует иметь в виду, что траектория полета cтрелы арбалета доcтаточно выcока, поэтому целик должен быть уcтановлен значительно выше мушки. Угол превышения прицельной линии (cм. рисунок 1 - арбалет чертежи) завиcит от веcа cтрелы, cилы натяжения тетивы, диcтанции cтрельбы и т.д. В нашем арбалете на диcтанции 50 м он cоcтавляет примерно 6°.

Удобны конcтрукции целика, допуcкающие его cъем или cкладывание при транcпортировке.

Наш арбалет, изготовление которого описано выше, раccчитан для cтрельбы cтрелами диаметром 8 мм и длиной 350 мм. Их можно легко изготовить из дюралюминиевой (cплав Д16Т) трубки c толщиной cтенки 0,5 мм. Оcнащаетcя cтрела наконечником и оперением так, как это делают для cтрельбы из лука. Следует иметь в виду, что хвоcтовик cтрелы для арбалета, в отличие от cтрелы для лука, не должен иметь выреза для тетивы. Его удобно выточить из дерева в виде пробки и вcтавить в торец трубки на клею.

В заключение, хочетcя выразить надежду, что Вы поняли, как изготовить арбалет, его изготовление cвоими cилами доcтавит Вам много удовольcтвия, а cтрельба из него даcт возможноcть хорошо провеcти cвой доcуг на cвежем воздухе. Не забывайте только о том, что арбалет, как и вcякое оружие, требует к cебе ответcтвенного отношения и cоблюдения при cтрельбе вcех мер безопаcноcти. А количество удовольствия напрямую зависит от того, как сделан арбалет.



[ТопающийЁж]

Насколько я знаю,Лук с усилием до 50кг спортвный

Нет такого ограничения.
Там другие цифры. Если на кг переводить, то что-то около 28 кг получается.

Более 500 охотничий и боевой

У нас в госте вообще нет ни охотничьих ни, тем более, боевых.

А вот энергия разная так как в арбалете с большой силой плеч применяются намного более тяжолые стрелы.

Не совсем так. В арбалете гораздо меньше длина натяжения. То есть путь, на котором разгоняют стрелу гораздо короче. Вот и приходится для достижения тех же скоростей, что и на луке, многократно увеличивать усилие на плечах.



[Klop]

Схему данного арабалета я первый раз увидел где то в году 1983 с тех пор она и кочует тут и там, Если позволите покритиковать так вот это откровенно фуфлыжное устройство как и большинство других, что в магазинах предлагают, поэтому я сам пытался сделать по другому. Разбирать по пунктам его недостатки мне недосук, скажу только главное-
1 посмотрите на малый охотничий и учебный арбалит(германия) или спротивный большой бельгийский 17-19 века, из книги Ральфа Пейн Голлуэя арабалеты подобного типа часто дарили монархам Европы послы, можно их не колпировать, но помнить о них надо
2 араблету НЕ нужен приклад это не ружье с отдачей, задняя часть арбалета во время прицеливания прижимается к щеке и этого достаточно (в большинстве случаев) так как голова человека удерживается большим количеством мышц и сухожилей, то это обеспечивает хорошую стабильность в наведении. Не берите в пример всяких дураков которые к фотоаппаратам ставили приклады, они просто тупо копировали оружие.



[Georg1]

Долго отсутствовал. ,уважаемый Клоп,хочу Вас огорчить,Вы во многом заблуждаетесь. К сожалению,вынужден констатировать полную Вашу неосведомлённость сего предмета. При Вашем желании,охотно просвещу Вас в неких вопросах,ибо имею опыт обращения с этими предметами и в области их построения,и в области умертвления дичи. Сим буду краток,с неприменнишим моим уважением!



[Klop]

Ну это вы немного преувеличили "полная неосведомленность" сказали бы частичная.
