Ну а теперь поговорим с тобой Юрий
Солнечные панели площадью 4 кв.м.
Юра ты уже задавал вопрос про модифицированный синус и как работает оборудование на таком синусе, особенно реактивные нагрузки (активные я думаю мы рассматривать не будем) в виде трансформатора или электродвигателч.
Повернемся к теории. Что такое синус и модифицированный синус.
Различие между типами инверторов с различной формой выходного напряжения можно оценить с помощью частотного анализа по гармоническому составу выходного напряжения. Инверторы с синусоидальной формой выходного напряжения содержат в спектре выходного напряжения только основную гармонику 50Гц. Инверторы же с выходным напряжением в виде модифицированной синусоиды содержат в спектре выходного напряжения также высшие нечетные гармоники значительной амплитуды. Так как форма выходного тока при активной нагрузке повторяет форму напряжения, то подобные заключения будут справедливы и про спектр выходного тока. Практически оценить различия в форме выходного тока можно по производимому им акустическому эффекту. Акустический эффект может иметь различную физическую природу, например: сила Ампера, вынуждающая колебаться проводники с током, или магнитострикционный эффект в материалах, находящимся в магнитном поле, возбуждаемом током. Акустический эффект может возникать во всех участках последовательной выходной цепи, например в потребителе или соединительных проводах, или в самом инверторе. Так, звук от инвертора с синусоидальной формой выходного напряжения ощущается как однотонный гудящий (низкочастотный) шум. А звук от инвертора с формой выходного напряжения в виде модифицированной синусоиды более тембрально окрашен, с выраженными обертонами, более походящий на стук. Электрические приборы с индуктивным характером сопротивления часто встречаются в технике и в быту. К этим приборам относятся электровибрационные приборы, например бритвы и насосы, осветительные приборы с индуктивными балластами, электромеханические реле, электрические двигатели. Реальная индуктивная нагрузка представляет собой частично чистую индуктивность и частично активную нагрузку. Для описания индуктивной нагрузки возможно использовать последовательную модель, в которой нагрузка представляется в виде последовательно соединенных индуктивности и сопротивления. Для описания соотношения влияния этих элементов на выходной ток преобразователя используют параметр «коэффициент мощности (КМ)», который определяет отношение активной мощности к полной мощности. При индуктивной нагрузке КМ<1. Таким образом, полная мощность, потребляемая нагрузкой с индуктивным характером сопротивления, будет больше, чем активная мощность, обычно указываемая на электроприборе в качестве номинальной. Поэтому индуктивная нагрузка представляет собой более сложный вид нагрузки для инвертора, потому что выходной ток инвертора идет как на создание выходной активной мощности, так и на запасание энергии в индуктивности (реактивная мощность). Потери энергии в инверторе при работе на нагрузку с индуктивным характером сопротивления будут больше чем при работе на нагрузку с активным характером сопротивления такой же номинальной (активной) мощности. Это очень важное свойство, поскольку часто при эксплуатации инверторов именно уровень потерь энергии, то есть тепловая мощность, нагревающая инвертор, является определяющей для обеспечения работоспособности. Однако для разных типов инверторов степень увеличения потерь при индуктивной нагрузке разная. Это связано с тем, что при различных топологиях построения инверторов путь выходного тока, нагревающего преобразователь, может быть различен и захватывать разное количество составных блоков преобразователя. Инвертор с вч преобразованием, с формой выходного напряжения как модифицированной синусоидой так и с чистым синусом, является двухкаскадным инвертором. Он содержит емкостной накопитель энергии на выходе dc\dc преобразователя, через который протекает часть реактивного выходного тока. Поэтому через входную часть преобразователя, то есть через dc\dc преобразователь и источник входного напряжения, протекает значительно меньшая величина переменного тока, и соответственно эти блоки инвертора меньше нагреваются. Поэтому двухкаскадные типы инверторов могут иметь КПД выше, чем однокаскадные для данного типа нагрузок. При работе потребителей с индуктивным характером нагрузки от различных типов преобразователей проявляется различие эффективного тока нагрузки. Данный эффект существует потому что для индуктивной нагрузки кроме эффективного напряжения важно еще и среднее значение напряжения за период. Этот вывод следует из закона электромагнитной индукции, согласно которому размах амплитуды переменного тока на индуктивности пропорционален приложенным вольт - секундам (В*С). А среднее напряжение для синусоиды с эффективным напряжением 220В и для модифицированной синусоиды с пиковым напряжением 311В и эффективным напряжением 220В весьма различно и составляет 198В и 156В соответственно.

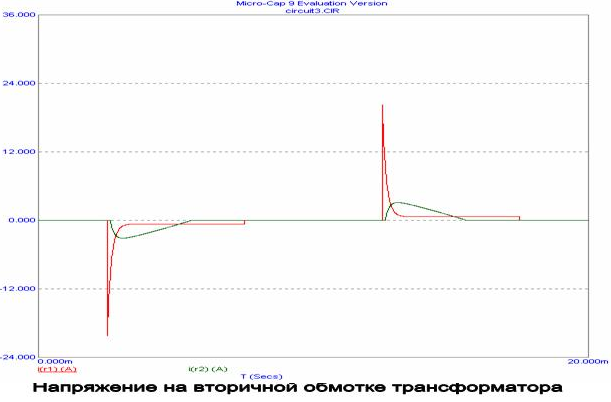

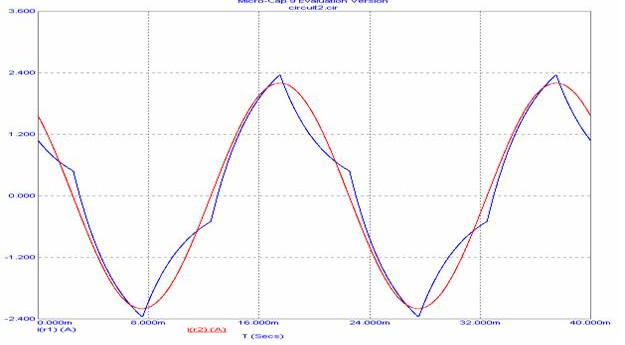

Ток в нагрузке. Красный график при источнике напряжения в виде чистой синусоиды, синий - при источнике напряжения в виде модифицированной синусоиды
Из графиков следует, что активная энергия более эффективно потребляется при синусоидальном источнике напряжения, причем разница составляет 16%. Такая же разница будет и в активной мощности. То есть, если подключить нагрузку, предназначенную для работы от сети 220В к инвертору с формой выходного напряжения в виде модифицированной синусоиды, то потребляемая активная мощность снизится на 16% . Эффективный ток при этом снизится на 9% . Для функционирования нагрузок данное понижение активной мощности будет иметь негативные последствия: электровибрационные приборы понизят механическую мощность, осветительные приборы будут светить тусклее.
Делаем выводы:
Чистый синус это очень хорошо, модифицированный синус это не очень хорошо но не так критично ЗАТО ДЕШЕВО!!!!!
Исправился взято от сюда
