Мотособака складная, делаем сами.

[Polisend]

Здравствуйте!
Решил самостоятельно построить мотособаку. К ней решил предъявить следующие требования:
Первое и основное требование это возможность транспортировки в багажнике легкового автомобиля типа седан. При этом это должен быть полноценный по площади опоры мотобуксировщик, т.е. с целой гусеницей.
Второе требование это возможность погрузить и разагрузить буксировщик одному человеку.

Для изготовления купил гусеницу от бурана на 380, двигатель 7 л.с. с автоматическим сцеплением.
Ну и всё. Буду стараться

Для удобства погрузки решил разделить мотособаку на следующие узлы:

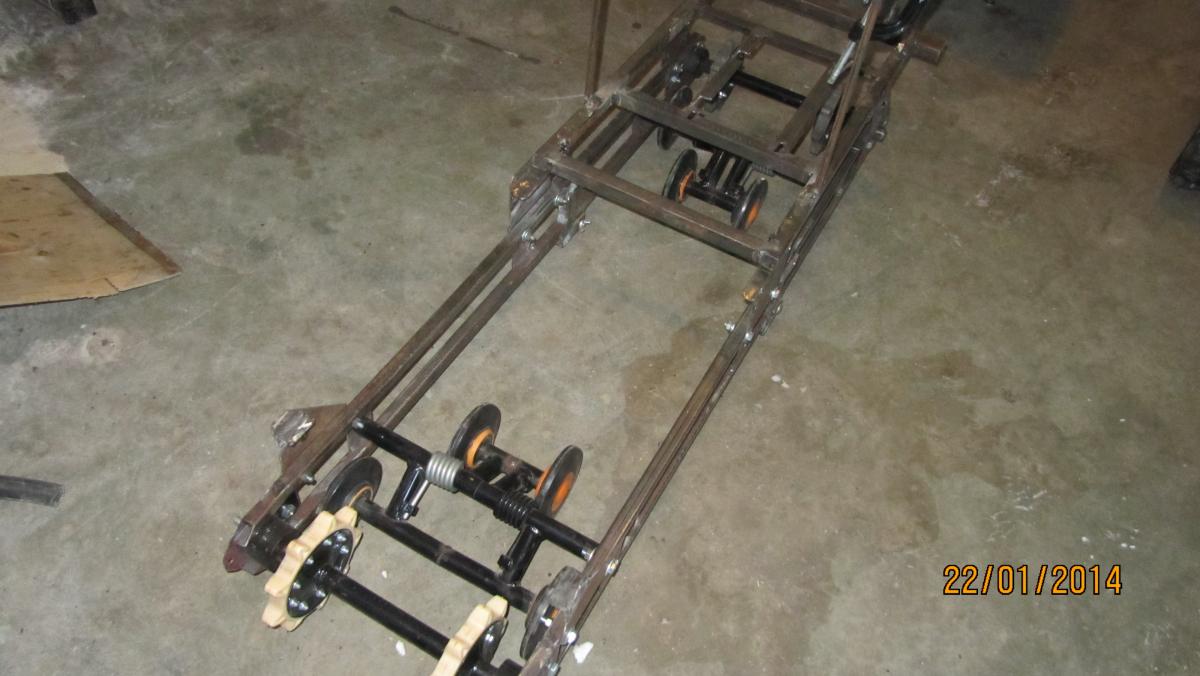

1. Шасси складное
2. Двигательный блок на раме.
3. Грузовая площадка, лыжный модуль или что то другое
4. Гусеница

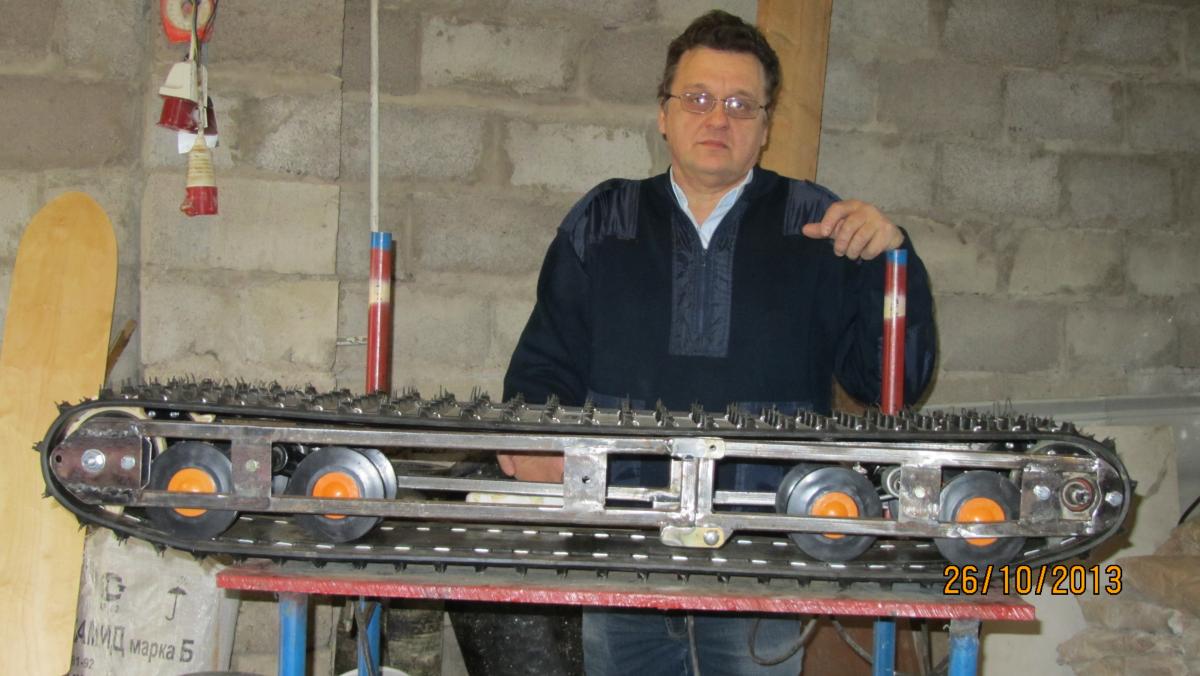

Начать решил с пункта №1



По середине будет вставлен ещё один бурановский балансир.
Ну вот, начало положено.



[Polisend]

Тогда пойдем дальше.
По плану необходимо соорудить, так сказать двигательный отсек.

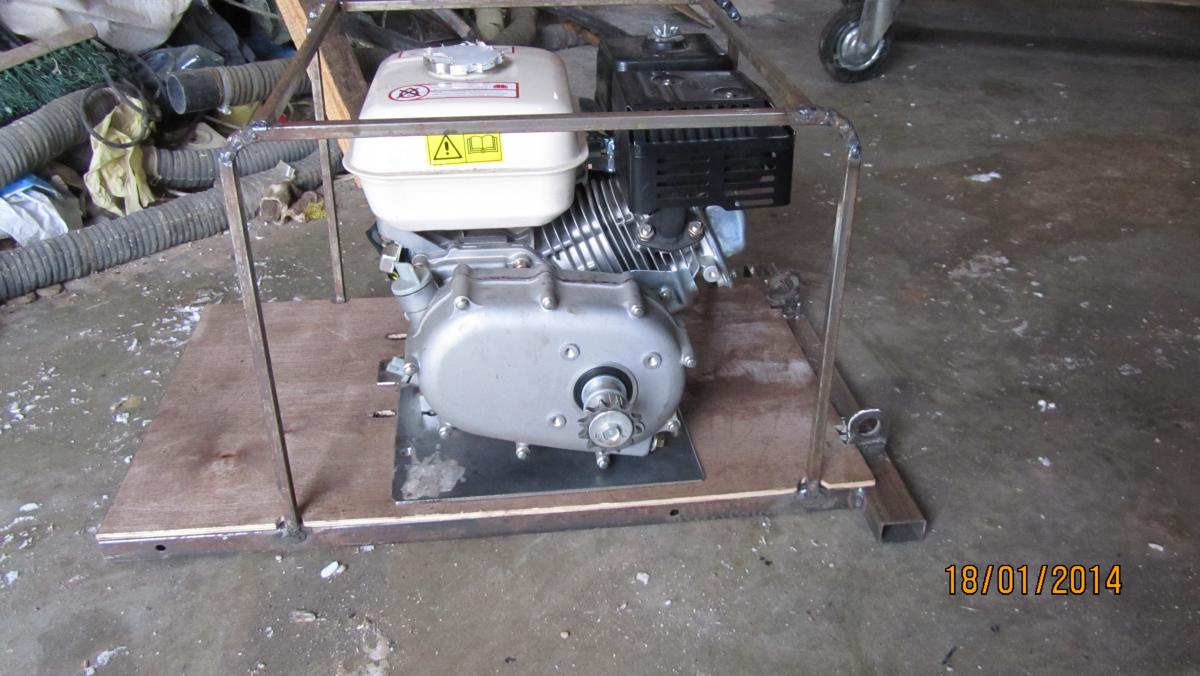

Раму для кожуха и для переноса блока сделал из профильной трубы 10 х 10. Кожух думаю сшить из дерматина, но позжее.
Основание из труб 25х25. Фанеру пропитал эпоксидной смолой. В дальнейшем покрашу.

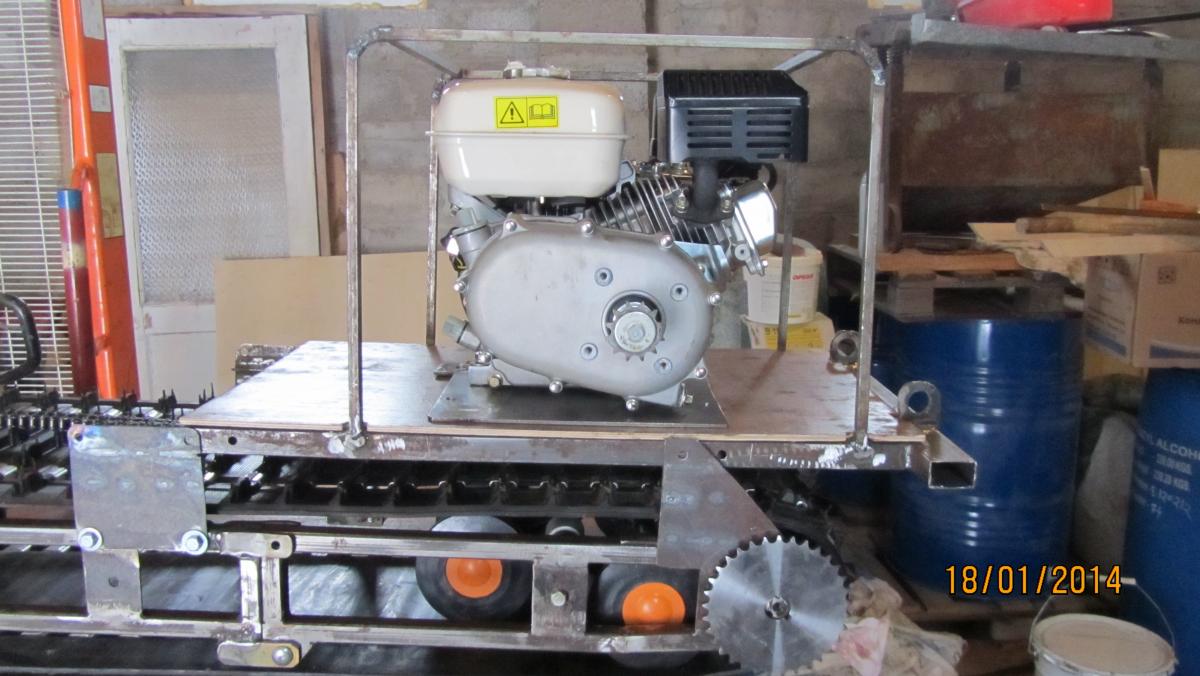

Прикрепив к шасси стойки для крепления двигательного отсека

попытаемся собрать (предварительно) поставив раму двигателя с двигателем и получим

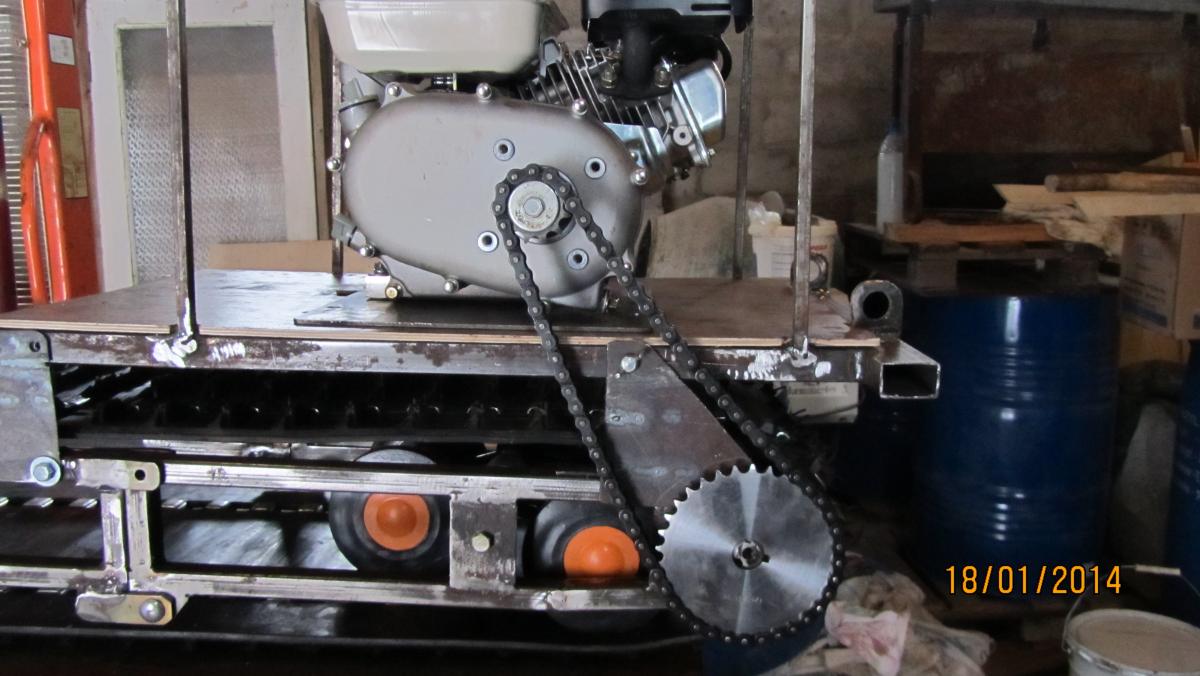

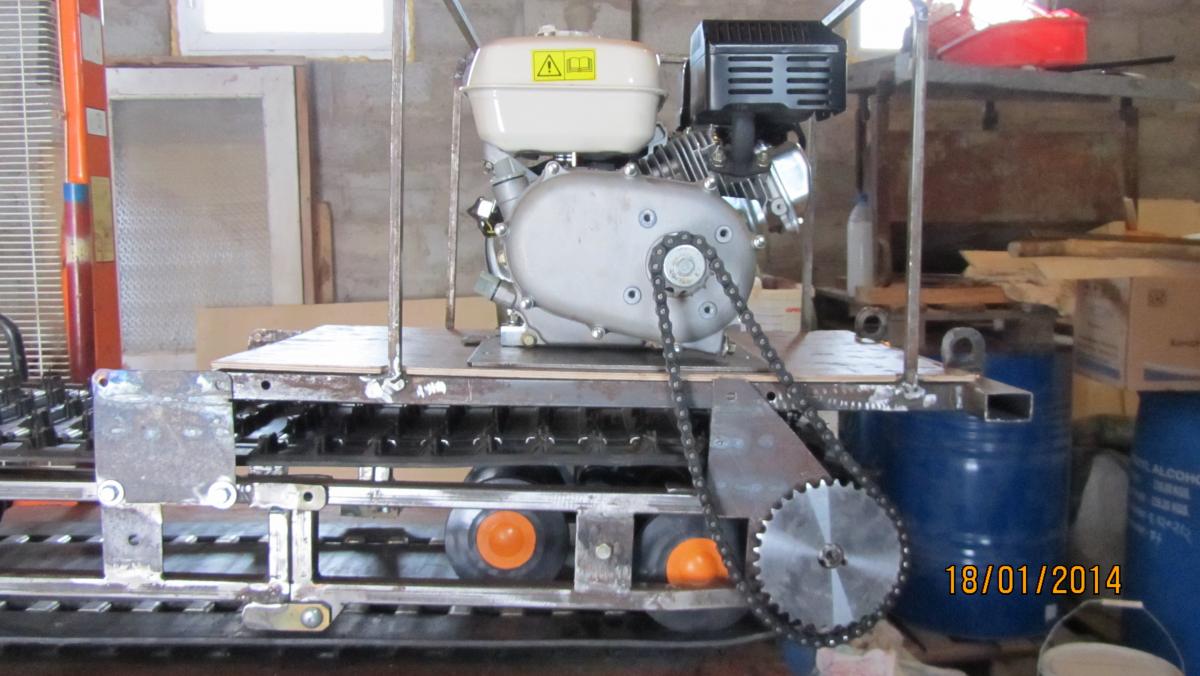

Затем слекга одеваем цепь

и двигаем двигательную раму вперёд до совпадения крепежных отверстий. тем самым натягивая цепи. В крепежные отверстия естественно вставляем крепеж.



[Грубый]

:yelclap:Дальше!!!!!



[Polisend]

Щас малого утыркаю спать и попью чай, только.



[Грубый]

Двигло с какой техники? Или просто отдельно брал?



[Polisend]

Теперь вопрос управления, в смысле руления. Я заметил этот вопрос у каждого мотобуксировщика возникает
Руль решил сделать максимально простым и по возможности быстросъёмным.

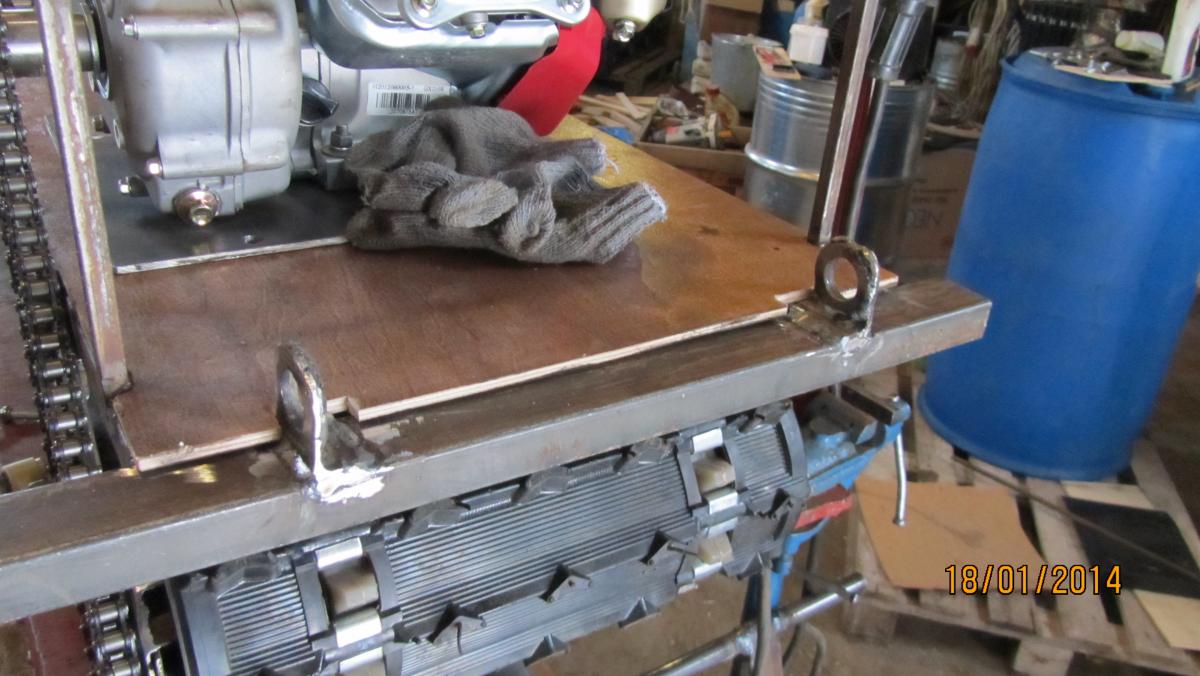

Для этого приварил два уха к раме двигательного блока.

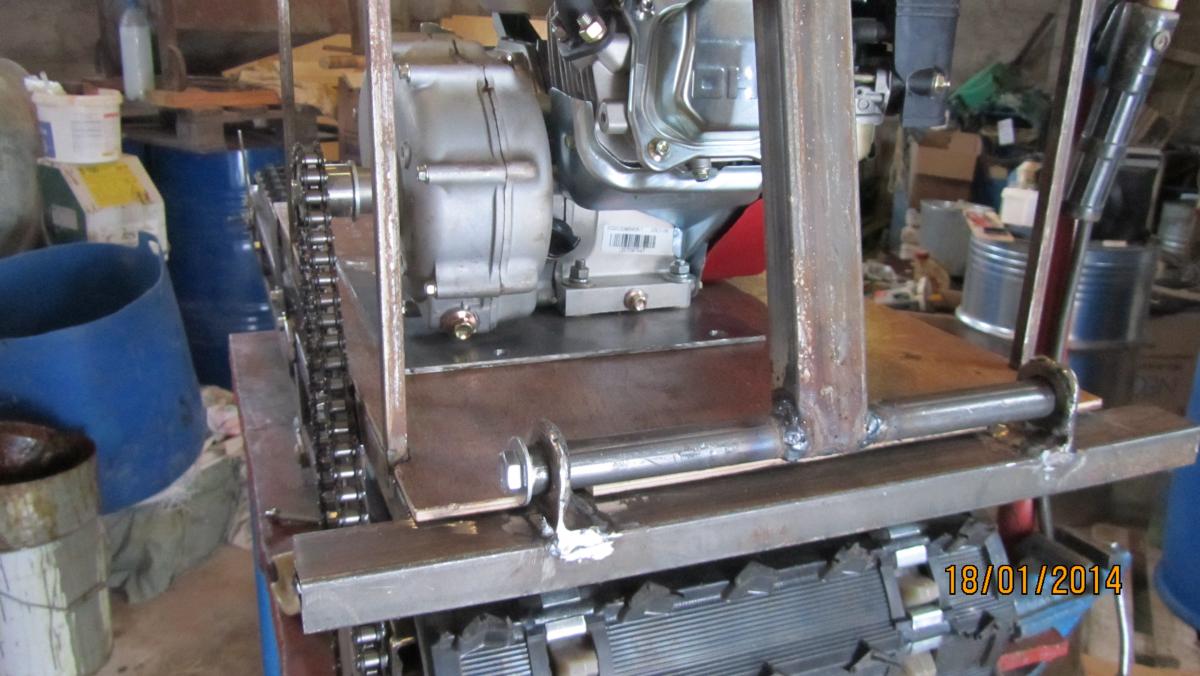

В них вставляется ось с приваренной "рулевой штангой"
С торцов шайбы и болты предотвращающие вылетание оси рулевой.

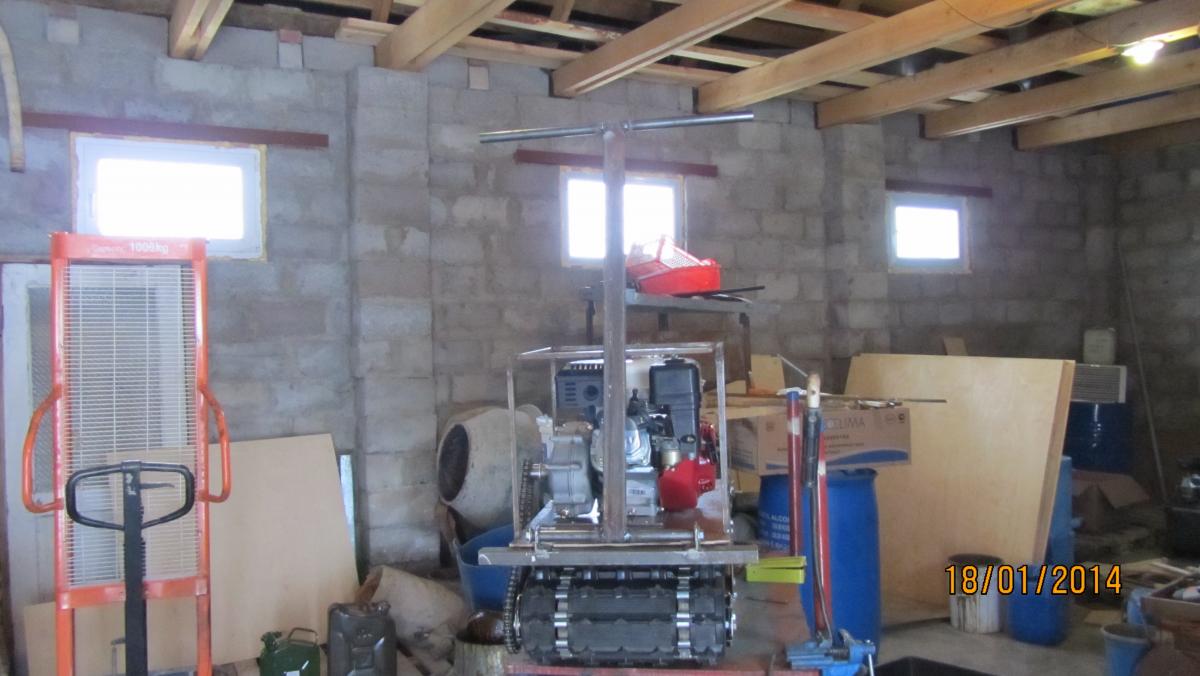

Ну и планирую собакой управлять вот такой "кочергой".
Затем поставлю резиновые рукоятки и курок управления двигателем от "Бурана"
Теперь нужно обдумать вопрос с фаркопом. Хочется точку крепления опустить как можно ниже, но в разумных пределах конечно. Ведь чем ниже точка крепления саней тем меньше крутящий момент заставляющий мотособаку задирать нос во время езды.



[pomeha78]

Я так понял, что натяжителя у гусянки вообще нет???



[Polisend]

Двигло с какой техники? Или просто отдельно брал?

Двигатель Green Field 7 л.с. с автоматическим сцеплением.



[Polisend]

Я так понял, что натяжителя у гусянки вообще нет???

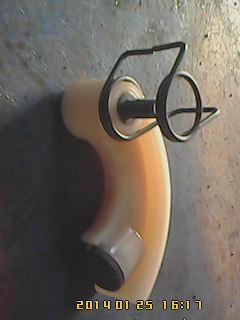

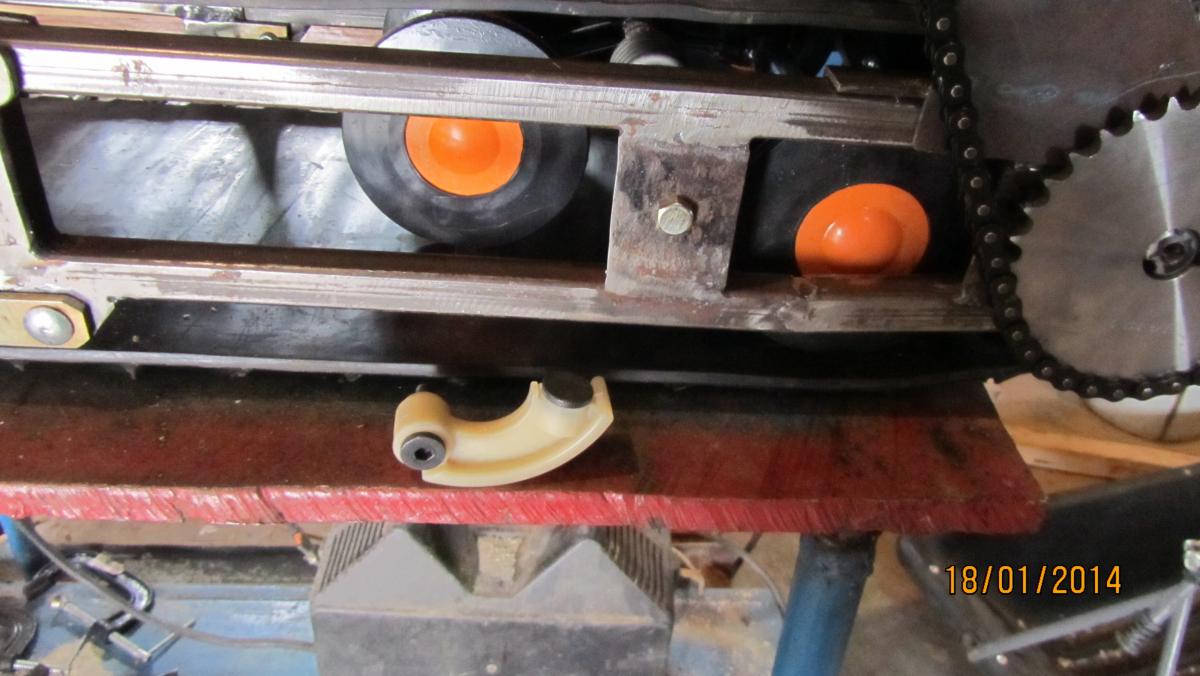

Пока нет, но планирую использовать вот это

натяжитель ГАЗовский , но не как натяжитель, а больше как успокоитель. Но это после испытаний без успокоителя.



[pomeha78]

Polisend, не...это на цепь, а я спрашивал про натяжение гусеницы.



[Polisend]

Polisend, не...это на цепь, а я спрашивал про натяжение гусеницы.

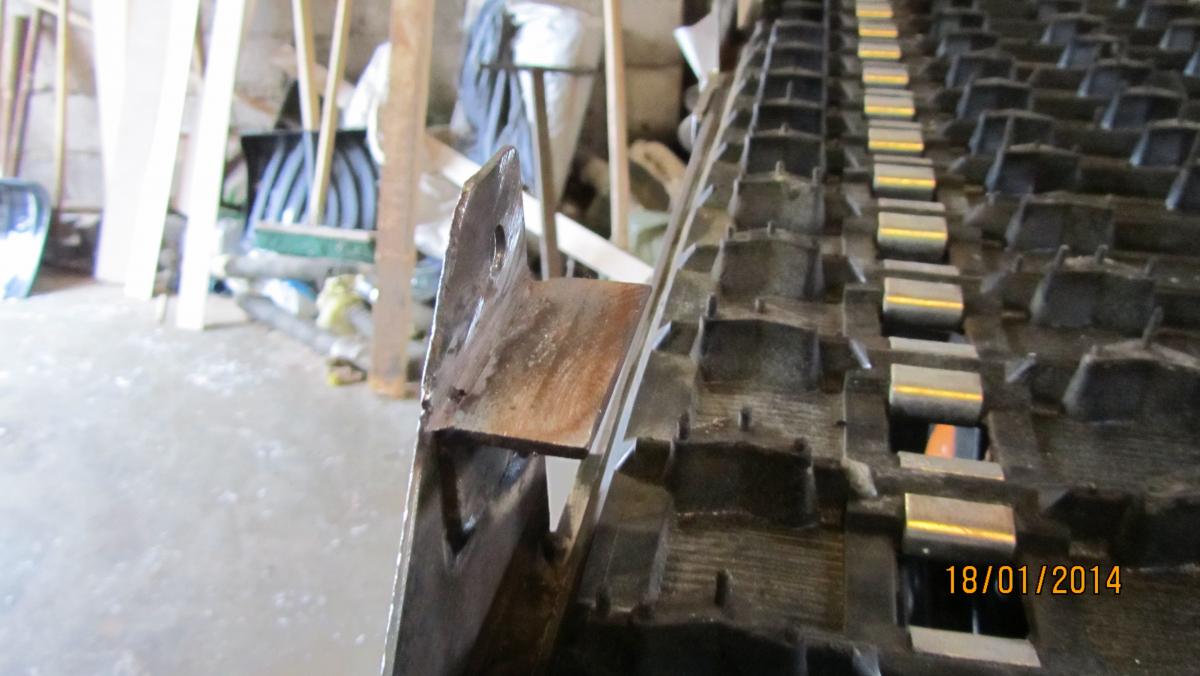

Прошу прощения за невнимательность. Натяжение гусеницы планирую сделать ступенчатым. Буду перемещать переднюю ось по отверстиям. Пока отвестий только два. остальные сделаю в процессе эксплуатации по мере надобности. Практика покажет. Думаю, что будет проще переставить переднюю ось по отверстиям при сложенном состоянии шасси.



[BadjaN]

Андрей, а почему название придумали такое экстравагантное? Почему не мотосани или не мотобуксировщик и.т.п?:2:



[Polisend]

Андрей, а почему название придумали такое экстравагантное? Почему не мотосани или не мотобуксировщик и.т.п?

Такое название уже закрепилось за такими мотобуксировщиками. Их даже называют и мотопёс, мотокот, кто во что горазд Я свою первую поделку, в этой области назвал "Мотоволк "Аяврик". Так, из детства навеяло. http://www.youtube.com/watch?v=6jeIu6uMIdc

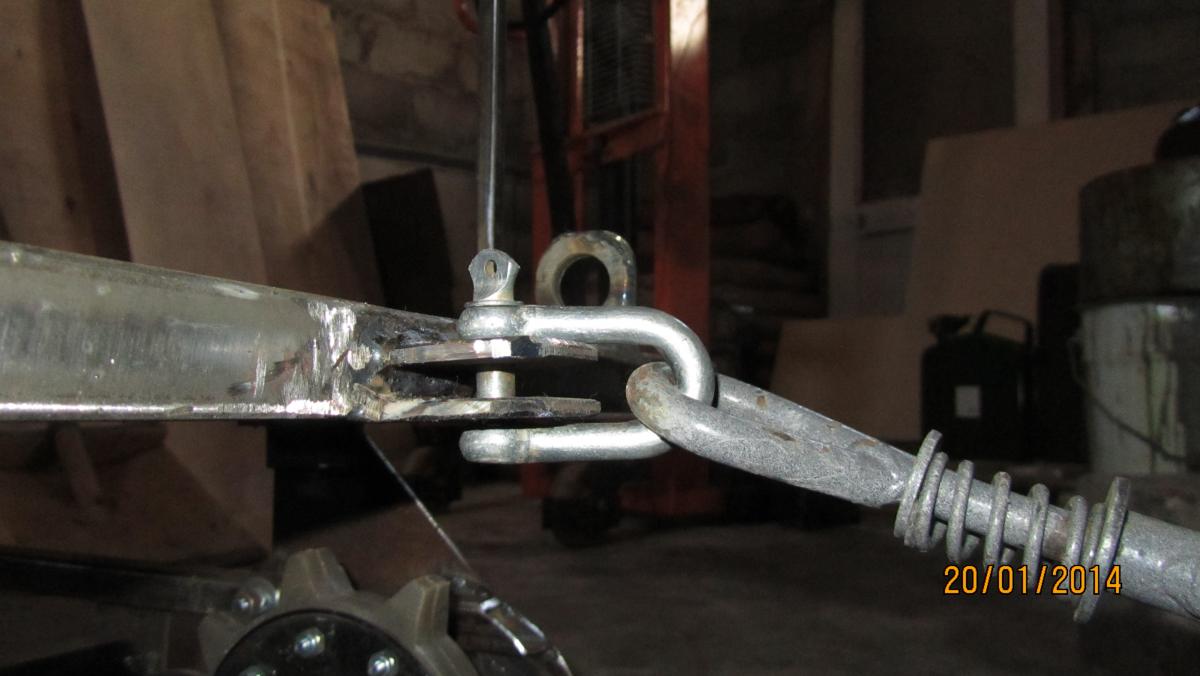

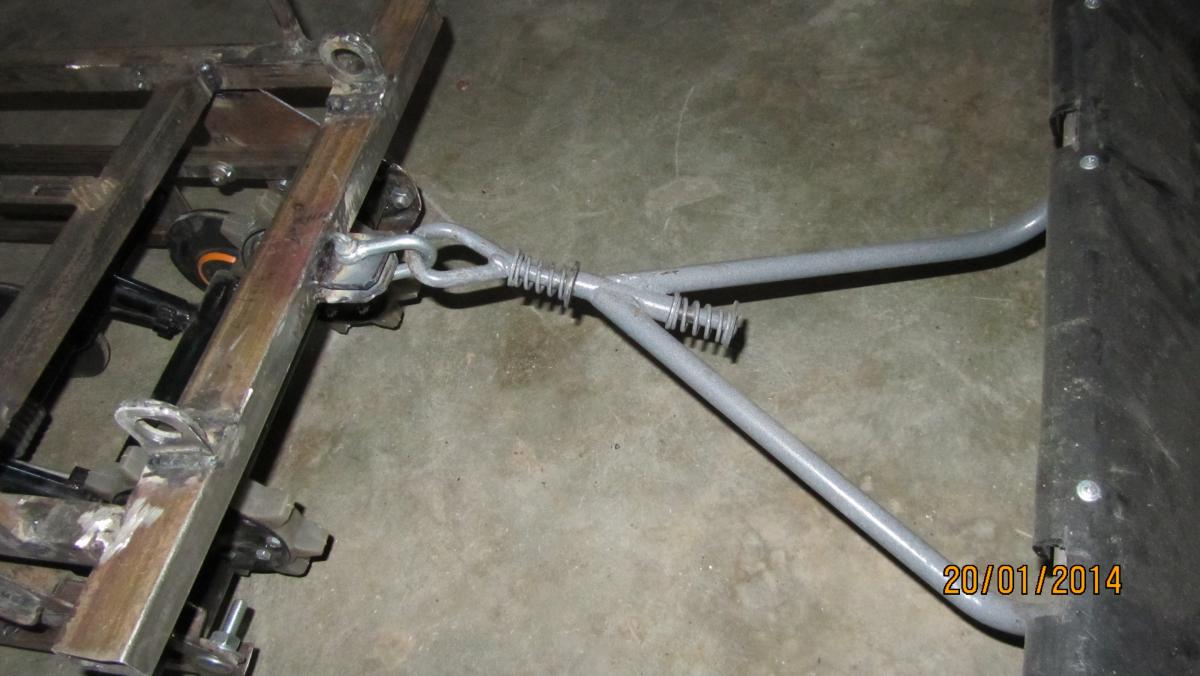

Давайте теперь про сцепку поговорим. Решил к этому вопросу подойти по простому с точки зрения изготовления


После долгих сомнений, а больше после сторонних советов решил всётаки такой сцепной узел - фаркопчик, слегка усилить. Как то так.


Думаю, что на этом и остановлюсь.



[Arex]

Хорошее дело.Продолжайте повесть!



[BadjaN]

Такое название уже закрепилось за такими мотобуксировщиками

Спасибо, не знал. А вообще, вещь интересная...



[Polisend]

Хорошее дело.Продолжайте повесть!

Ой:styd:, Вы мне льстите.

Дальше
В передней части мотособаки можно ставить любое устройство к которым относятся: лыжный модуль, грузовая плащадка и даже ставят отвал для чистки территории от снега.

Я решил остановиться на самом простом и установить в передней часть простую грузовую площадку. Быстрее сделать хочется и прокатиться.

Пока вот как то так вырисовывается внешний вид мотособачки.
Теперь осталось немного подшаманить и приступить к самому главному - покраске.
Завтра ещё чего нибудь сделаю или приделаю, ну и отпишусь. Надеюсь, что кому нибудь интересна стала такая тема.



[BadjaN]

Надеюсь, что кому нибудь интересна стала такая тема.

Очень интересна!



[klaus]

Всегда уважал самоделкиных! Хорошо когда руки из положенных мест растут.



[kolegs]

Я свою первую поделку, в этой области назвал "Мотоволк "Аяврик". Так, из детства навеяло.

Точно, точно... Было такое кино про мальчика и волка. В начале 70-х прошлого века по телеку показывали. Волка звали "Аяврик".
И у меня это из детства...
Ради любопытства,Polisend, зашёл на Ваш профиль. Разница между нашими Д.Р.-три дня!



[Polisend]

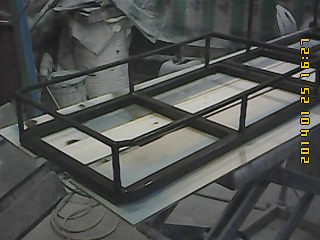

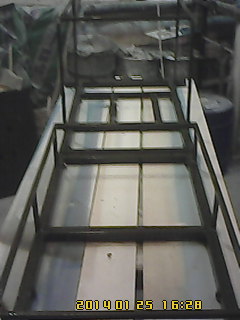

Прислушавшись к советам бывалых, решил приварить небольшую корзину на грузовую площадку высотой 10 см.


думаю пригодится.

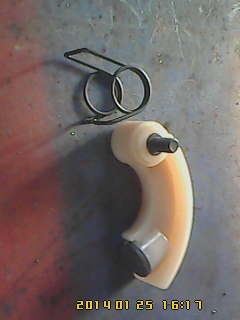

И вот нашел в магазине пружину. Думаю подойдёт для поджатия натяжителя цепи.



От чего была пружинка не знаю. На ценнике было написано , что пружина от клапана. Думаю одно такое изделие на два натяжителя цепи хватит.
