Хелп! помогите найти выбрасыватель [экстрактор] на ТОЗ 87

[pomeha78]

Wlas, за выходные сделаю и кой какой секрет подскажу.

--- Добор поста---

Первый секрет я думаю ты углядел Ножка скруглённая из-за того, что она вставляется в отверстие. Соответственно если не скруглить - выбрасыватель не встанет в отверстие.
Второй секрет - нужно оставить "мясо" на подгонку на участке Д-Б. Этот спуск к зубу является опорной поверхностью.определяющей как глубоко будет "сходиться" зуб к центру, а соответственно на сколько высоко будет отходить "хвост" в который упирается кромка остова затвора. Думаю понятно объяснил.



[Wlas]

Думаю понятно объяснил

Да, эта подгонка останется его оружейнику, от этого и будет зависеть, сколько отработает выбрасыватель и остов затвора



[pomeha78]

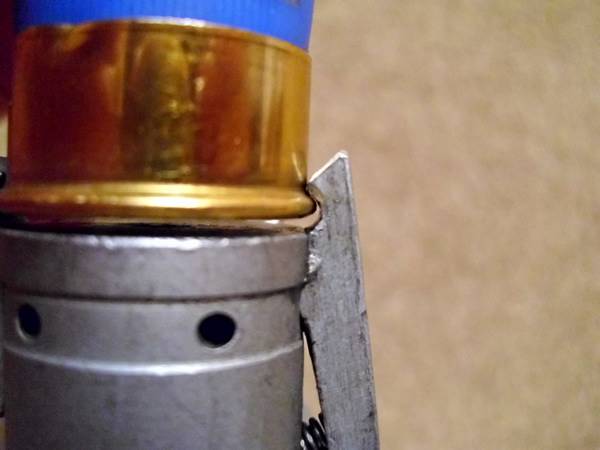

здесь видно и про отверстие и кромку опорной плоскости личины затвора



[Wlas]

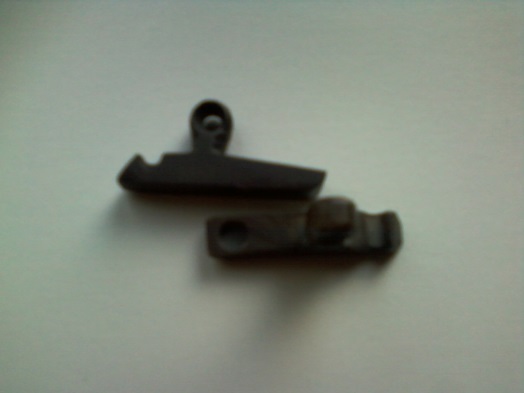

У меня вот что есть.



[SNEGOV]

Иван где пропали?



[Wlas]

Иван где

Здесь я, жду этих размеров




У Сергея напряженная неделя



[горностай]

есть магазин першинская охота в Туле.посмотрите товар и уточните у продавца.высылают почтой.я заказывал запчасти там.выбор большой.



[SNEGOV]

есть магазин першинская охота в Туле.посмотрите товар и уточните у продавца.высылают почтой.я заказывал запчасти там.выбор большой

Спасибо конечно Дмитрий , но наверняка вы заказывавали годика два-три назад,а если недавно , то точно не экстрактор ибо за основными местами я слежу постоянно -- его там НЕТ.



[SNEGOV]

Сергей ау!!!!!!!!!



[pomeha78]

Сергей ау!!!!!!!!!

Тута я...тута....

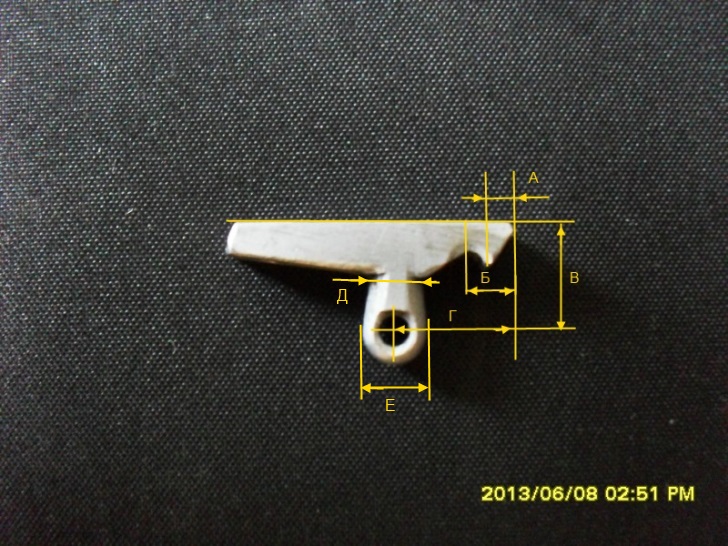

А- 2,3мм
Б- 4мм
В- 9мм
Г- 10мм
Д- 4,5мм
Е- 5,5мм
Толщина выбрасывателя 5мм, а в месте отверстия 4мм!!!



[Wlas]

Ну тогда я почти угадал. Разница составляет не более 0.2






Андрей, присылай в личку, точный адрес, куда присылать. Но запомни, это не более чем железки, брелки. Все - только через подгонку. Иначе угробишь ружье.



[pomeha78]

Обрати внимание

Углы А и Б основные места подгонки
А- с таким углом как сейчас тебе возможно будет и не поставить выбрасыватель!!! маленько "скосить" чтоб можно было поставить на место и потом начинать подгонять. Главное не "переточить" иначе "хвост"(Б) отойдёт слишком далеко и может заскочить за щёчку остова затвора.
В финале подогнать угол Б. чтоб про доведении затвора происходило плавное соскальзывание. Подгонять только с проверкой на стволе. Если слишком сильно "скосить", то личина затвора может уходить в остов до !!! момента окончательной досылка патрона, а соответственно клин затвора начнёт подниматься раньше чем нужно.



[SNEGOV]

Иван адрес в личку отправил



[Wlas]

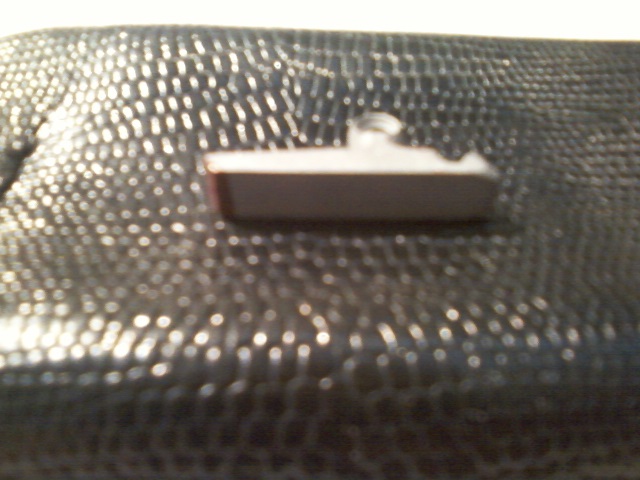

Ну вот что получилось в точных размерах.

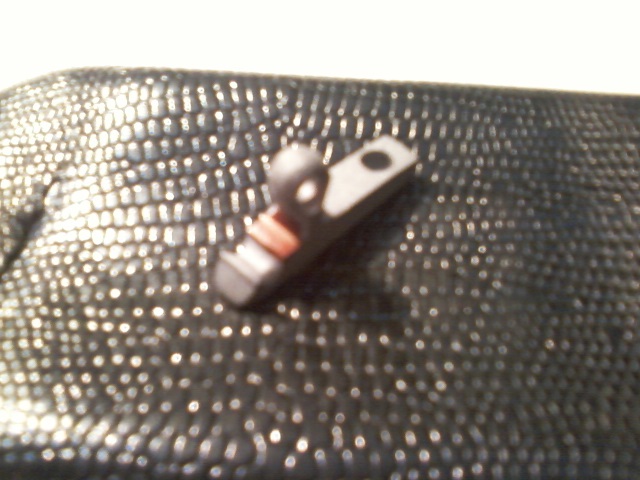

Красным обозначено, что точно дорабатывать оружейнику. Отправлю, как только не будет очереди на почте, сегодня зашел, а там человек десять...



[SNEGOV]

Вот это руки у человека ! Вот это да!



[Wlas]

Вы переоцениваете мой скромный вклад. Без Сергея все осталось бы без движения. Основное будет зависеть от того, кто будет собирать и подгонять.



[SNEGOV]

Иван вы еще не отправляли посылочку?



[SNEGOV]

Что-то Иван пропал,наверно на юга укатил.Эх Лето-море!!!



[Wlas]

Здесь я, только закрутился немного. Морошка, черника, малина. А море, что то и не тянет.
Теперь хожу с паспортом и железкой, через очередь не пробиться. Не ужели у всех так почта работает, уже и в центральную ходил и в отделения. Как отправлю отпишусь.



[SNEGOV]

У нас городок небольшой, можно сказать провинциальный,очередей почти нет.А так как море рядом ,так там кроме парочки пенсионеров никого за раз не увидишь.
