Изготовление кемпинговой палатки.

  • Автор темы Автор темы ТК
  • Дата начала Дата начала
Автор темы

ТК

Участник
С нами с
06/03/13
Постов
65
Оценка
8
Живу в:
Химки
Для знакомых
Артем
Оружие
Benelli Nova
Собака(ки)
РЕЛ, девочка
Возникло желание приобрести кемпинговую палатку для всесезоного использования (комфортного проживания) на просторах нашей необъятной Родины. Экипаж: Я, жена и собакен + при желании еще парочка людей, а лучше собак)). Цель: лагерь у воды летом или лагерь в любом месте где захочится, в любое время года, когда приспичит. Приветствуется возможность ходить в полный рост и не спотыкаясь, быстро высохнуть и согреться в любое время года/суток, в любое погодное условие. А так же, расположить внутри раскладные кровати, дровяную печь, столик для обеда, и по желанию супруги кухонный блок.
В представленных на рынке палатках не нашел (видимо не умею искать) ничего подходящего. Хотя останавливал свой взгляд на разных поделках типа армейская/МЧСовская и тд палатки. Ничего не зацепило. Решил пойти по простому пути - делать под себя где-нибудь как-нибудь.
Для начала решил найти готовый каркас, обтяну и дело в шляпе.

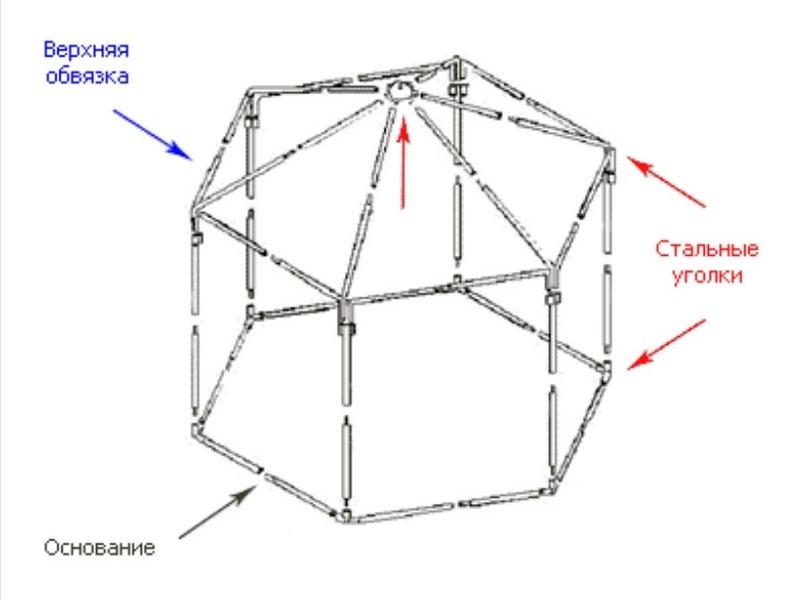

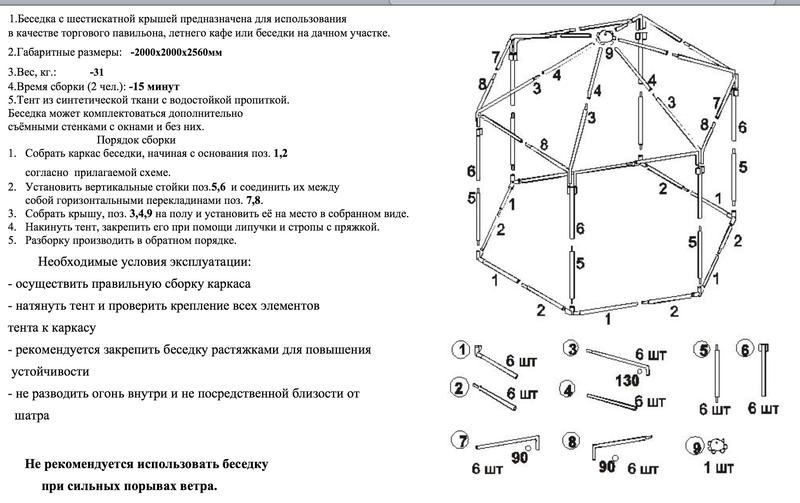

Купил каркас от похожего шатра, как на картинке.
Правда то, что на фото, говорят, падает под своим весом само))
У нас типа с двойной обвязкой и железный-прижелезный.

Вот немного из мерчендайзерской трухи с сайта продавана:
Каркас беседки изготовлен из стальной трубы 18 мм и 22 мм, имеет нижнее основание и покрыт порошковой краской. Вертикальные стойки выполнены из стальной трубы 22 мм. Нижнее основание и верхняя обвязка служат для повышения прочности конструкции. Для фиксации элементов каркаса между собой используются кнопки-защёлки. Соединительные элементы (крестовины) выполнены из стальной трубы увеличенной толщины.

Длинна грани 2 метра и соответственно площадь 10.3 м. кв. Мало, но потерпим.


Вложения

  • image.jpg
    20,1 KB · Просмотры: 560
  • image.jpg
    51,2 KB · Просмотры: 1 089
  • image.jpg
    117,4 KB · Просмотры: 875
Теперь по покрытию. Первоначально думал сварю пвх и еще принт сделаю под хохлому/камуфляж. Но идея тупиково-бредовая да еще и опасная. Начались муки творчества, благо бессоница после уколов до 5 утра. Через неделю при помощи ручки бумаги и хорошего парня было выработано Т.З.
А именно:
Всесезонный тент на каркасе торгового шатра.
Технические характеристики:
Описание: тканевой двойной тент на жестком каркасе с возможностью круглогодичного использования с приставным однослойным тамбуром.
Верхняя палатка: внешняя ткань Oxford 200 водостойкость 5000 мм; внутренняя ткань – москитная сетка; боковые стенки с возможностью отворота створки вверх для обеспечения функции «беседка»; в каждой стенке предусмотрено световое окно 50х50 см; в куполе предусмотрено окно для дымохода с возможностью закрытия дымохода при использовании без печи; дымоход выполнен по оригинальной разработке из жаропрочного силикона; люк дымохода – Oxford 200; по нижней кромке палатки юбка 30 см; предусмотрен один вертикальный дверной узел по оригинальной разработке 180х70 см с герметизацией порогом против сквозняка; предусмотрено крепление тамбура, позволяющее эксплуатировать тент с/без тамбура в любых погодных и географических условиях; крепление тента к каркасу на алюминиевых крючках по периметру и на опорных стойках; петли под растяжки в углах тента; ветровые оттяжки от центра боковых стенок (фиксирующие колышки – опционально). Расчетный вес: 12,5 кг.
Внутренняя палатка: предназначена для эксплуатации в холодное время года; ткань боковых стенок – теплосберегающий капрон; купол – мембранная ткань с функцией защиты от конденсата и течи внутри палатки; в каждой стенке предусмотрено световое окно 50х50 см; в куполе предусмотрено окно для дымохода с возможностью закрытия дымохода при использовании без печи; дымоход выполнен по оригинальной разработке из жаропрочного силикона; предусмотрен один вертикальный дверной узел по оригинальной разработке 180х70 см с герметизацией порогом против сквозняка; крепление тента к каркасу на алюминиевых крючках по периметру и на опорных стойках; предусмотрено съемное дно из ткани Oxford 400 водостойкость 10000 мм. Расчетный вес: 8 кг.
Тент комплектуется сумкой-чехлом для транспортировки и хранения.

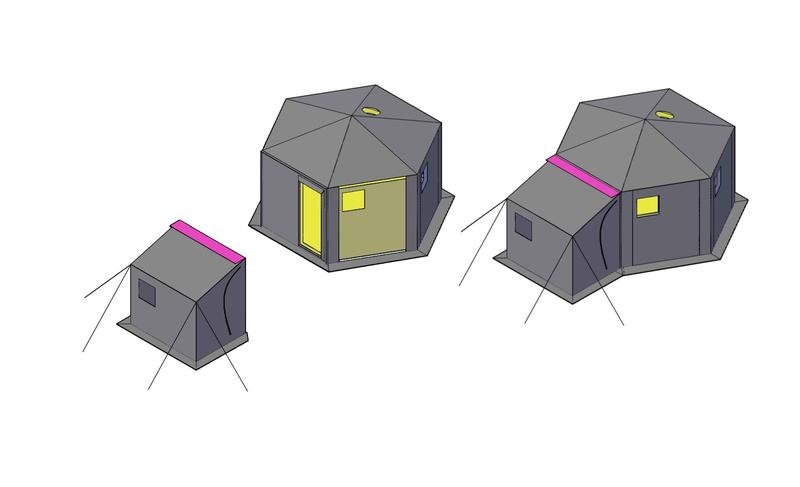

Ну и немного порисовали.


Вложения

  • image.jpg
    36,6 KB · Просмотры: 1 071
Для чего нужна эта палатка?

Палатка чаще всего будет использоваться для проживания у воды как база для водных походов на удаление от базы не более 100 км на водометном катере, а так же выезды на охоту зимой, весной, осенью. Смена дислокации, не чаще 1 раз в 3 дня температура проживания до - 20(возможно больше при меньшей влажности и отсутствии ветра). Время по сборке разборке не критично.

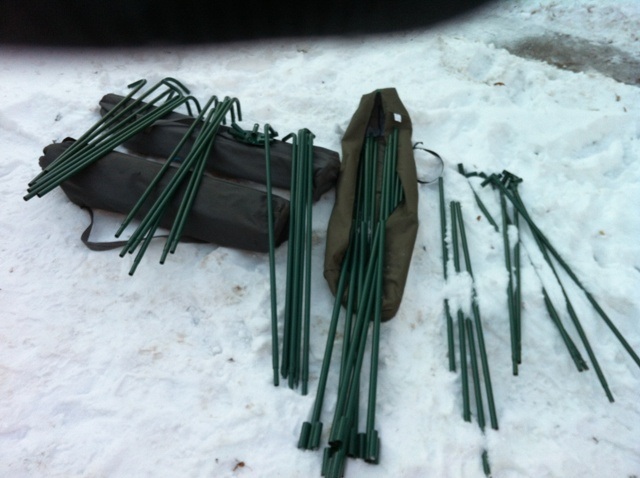

Приехал каркас, собираем, планируем

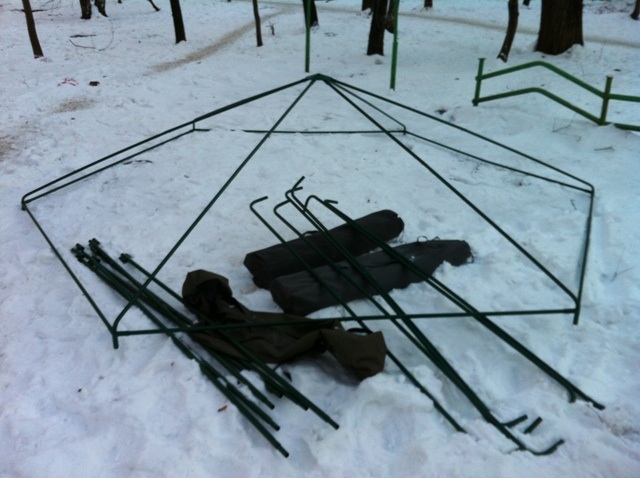

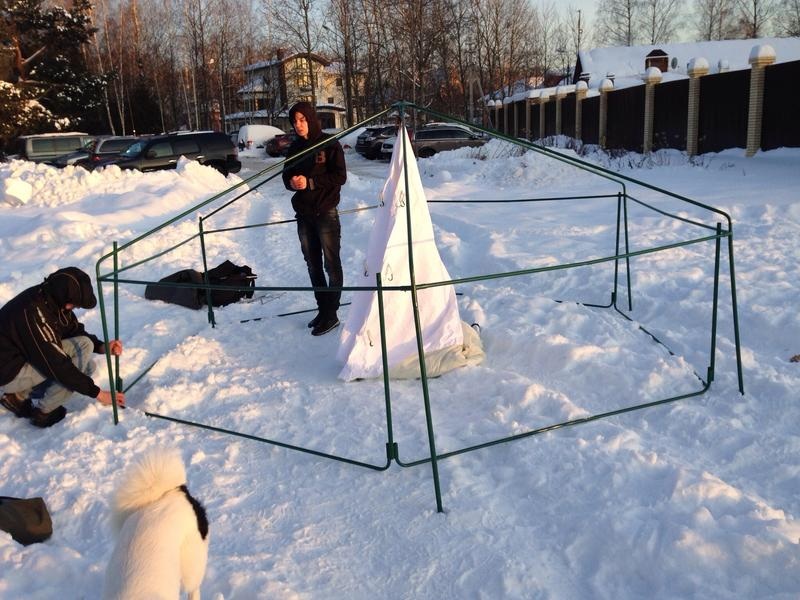

Собрали каркас палатки для проведения натурных испытаний.
Сразу из коробки облезла краска, привет ржа или мовиль.

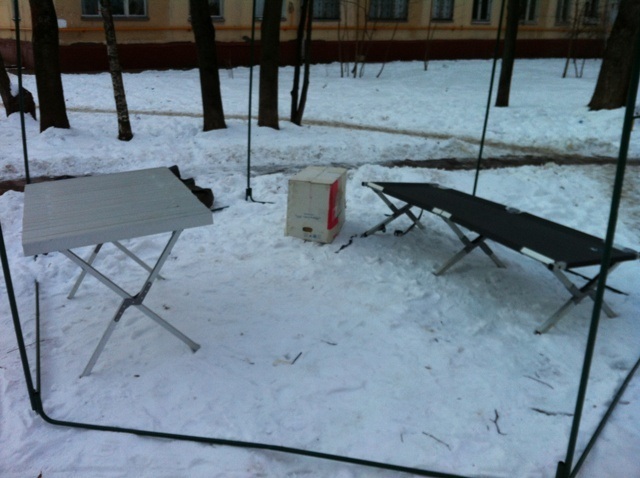

Собрали весь каркас и расставили немного мебели
Мальчик справа 2 метра без шапки и ботинок
Ну и каркас полностью оправдал мои ожидания. Хотя была мысль вдруг повезет))))).

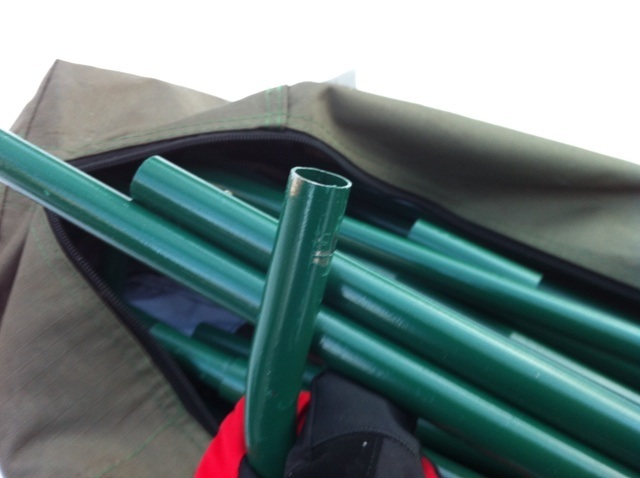

Большое количество одинаковых деталей, которые не маркированы (это мы исправить сможем - сегодня поклею все стойки цветной изолентой). Сталь хорошая, но она просто крашеная, сразу после первой сборки каркаса стыки облупились и обнажился металл, который за одни выходные в гараже покроется ржавчиной. Можно ли это избежать? Можно попробовать использовать автомобильный мовиль или другой антикоррозийный спрей, но нужно сначала зачистить стыки от краски и, скорее все, мовиль быстро сотрется. Хотя на пару-тройку раз должно хватить. Минус стыков в том, что они не имеют ограничителей и создаются дополнительные сложности при сборке крыши и боковых колонн (они выталкивают друг друга из стыка). Это исправить нельзя, придется смириться. Боковые колонны лишены фиксаторов и они легко разваливаются при малейшем передвижении. Это решаемо. Еще один минус, который себя точно проявит - смерзание стыков в морозную погоду. Будем греть.
Все это вылилось в то, что сбор каркаса занял у нас вдвоем 40 минут, очевидно, что собрать его одному не возможно. При модернизациях расчетное время сбора каркаса вдвоем можно довести до 15 минут, если получится с фиксаторами колонн и магнитами, то возможно получится собирать в одиночку минут за 30.


Вложения

  • image.jpg
    64,2 KB · Просмотры: 822
  • image.jpg
    88,9 KB · Просмотры: 751
  • image.jpg
    100,7 KB · Просмотры: 810
  • image.jpg
    105,4 KB · Просмотры: 874
  • image.jpg
    94,5 KB · Просмотры: 765
А как же это возить с собой? Похоже вес имеет приличный. Для кемпинговой палатки на мой взгляд круто :-)

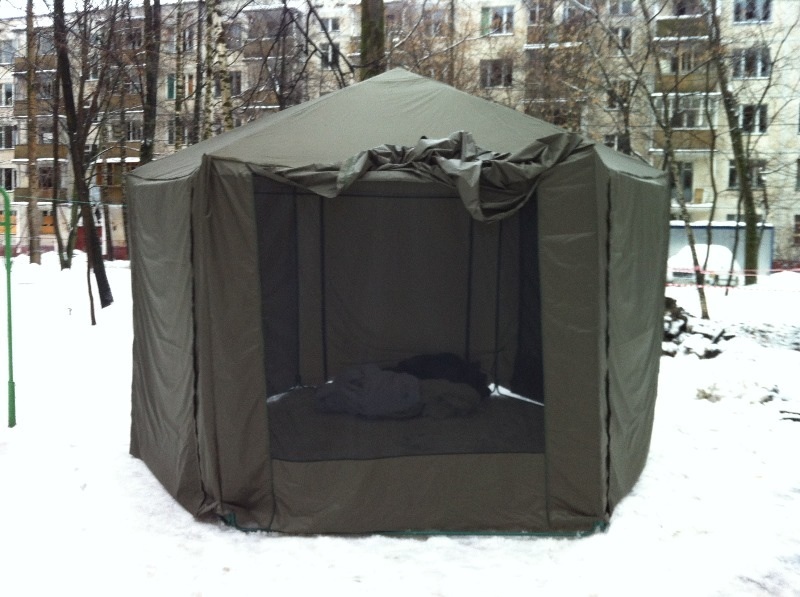

Первая примерка палатки

Немного пошили. Что сказать. Ткань просто изумительная!!! Тент сел прекрасно. Она невесома! Пока готова на 30%, занимаемся доработкой дверных узлов. Потом рабочая сборка и выявление недочетов, надеюсь, их будет немного. Только единственное, что подвисает - силиконовый дымоход.


Вложения

  • image.jpg
    139 KB · Просмотры: 1 040
  • image.jpg
    127,2 KB · Просмотры: 724
  • image.jpg
    52,5 KB · Просмотры: 770
  • image.jpg
    119,6 KB · Просмотры: 659
Что хотелось бы видеть в кемпинге/палатке

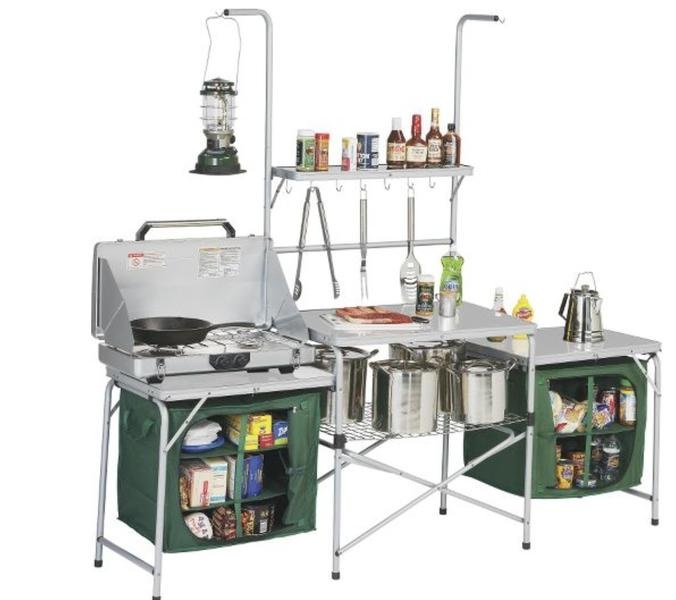

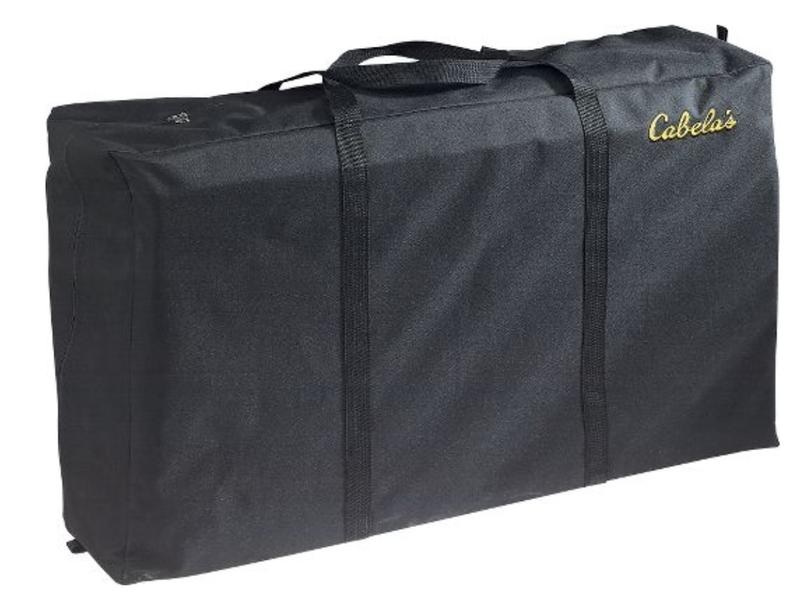

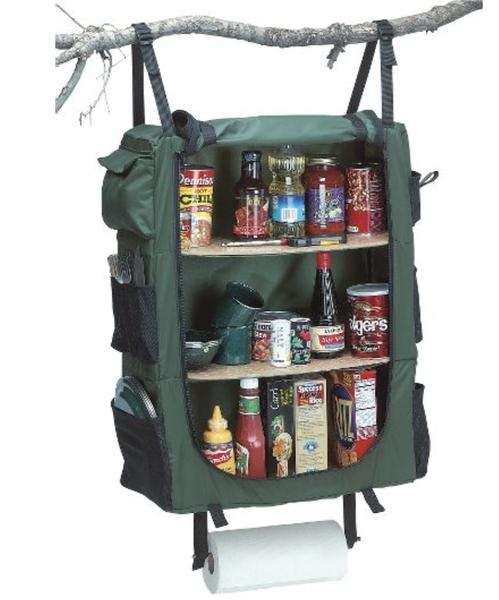

Для удобства и возможности завлечь жену в походы, думаю приобрести/изготовить подобные девайсы.


Вложения

  • image.jpg
    72,2 KB · Просмотры: 952
  • image.jpg
    69,6 KB · Просмотры: 819
  • image.jpg
    82,2 KB · Просмотры: 590
  • image.jpg
    63,9 KB · Просмотры: 819
Пикап для перевозки палатки есть.

А сколько это стоит? Ну приблизительно.

Еще одна примерка

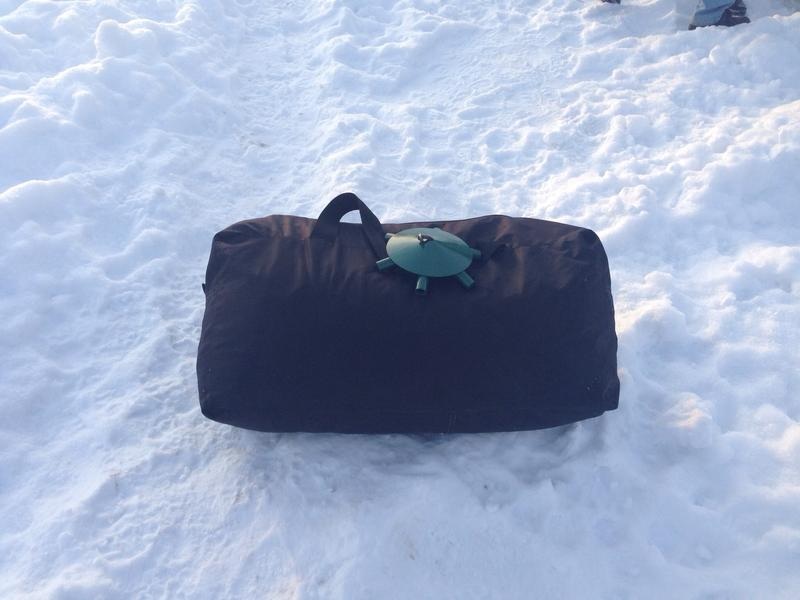

Как бы вся палатка - верхняя, внутренняя, пристежной тамбур, а так же пристегивающийся пол внутренней палатки. Все в одном бауле. Вес всех тряпок и сумки не более 15 кг.

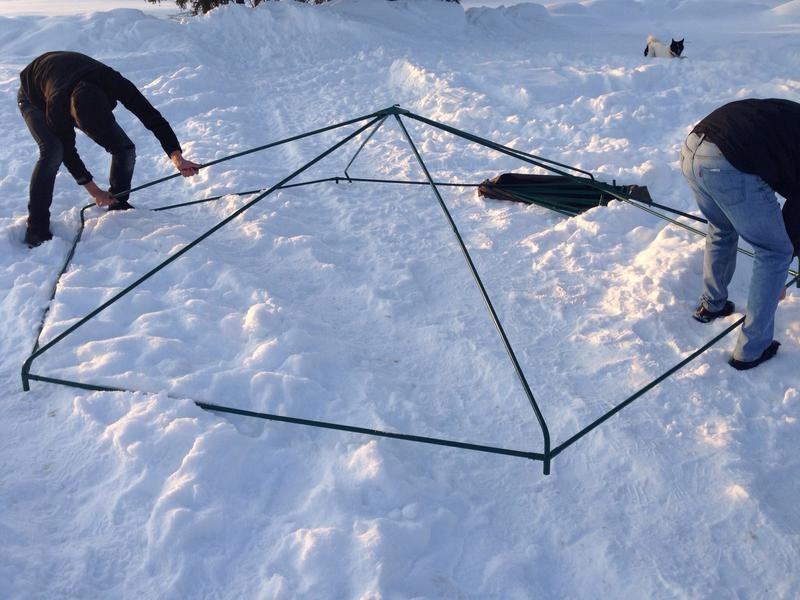

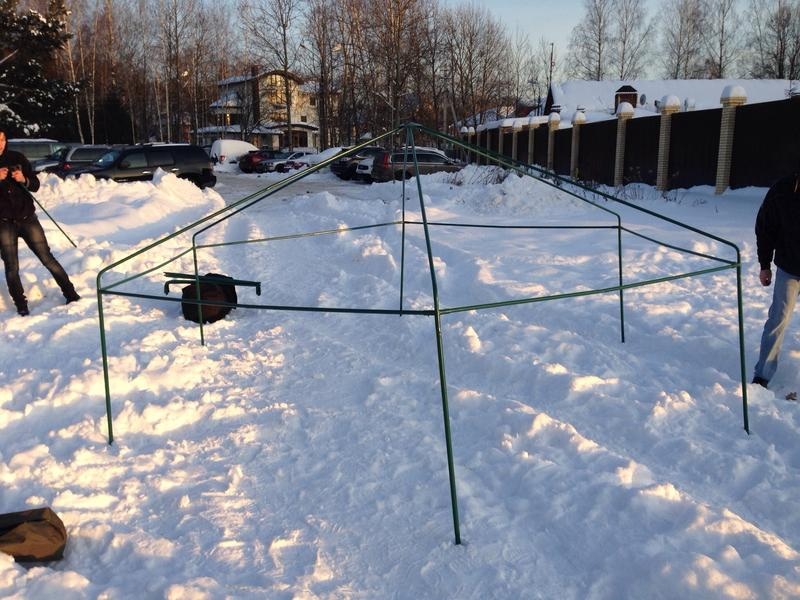

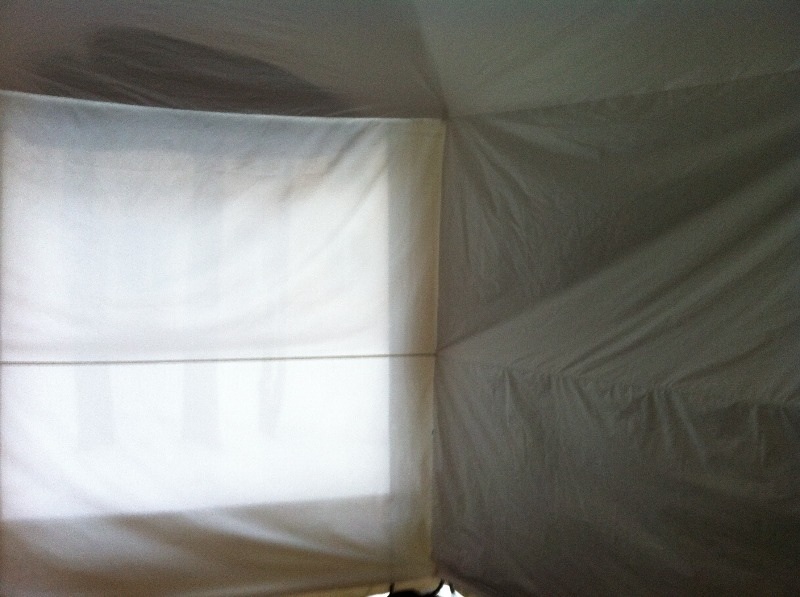

Собираем крышу и подсоединяем вертикальные стойки. Собираем низ, ставим на него вертикальные стойки, располагаем рядом, подвешиваем внутреннюю палатку.


Вложения

  • image.jpg
    84,7 KB · Просмотры: 586
  • image.jpg
    134,5 KB · Просмотры: 588
  • image.jpg
    169,2 KB · Просмотры: 532
  • image.jpg
    168,3 KB · Просмотры: 681
По цене все скажу, после.

Идем дальше

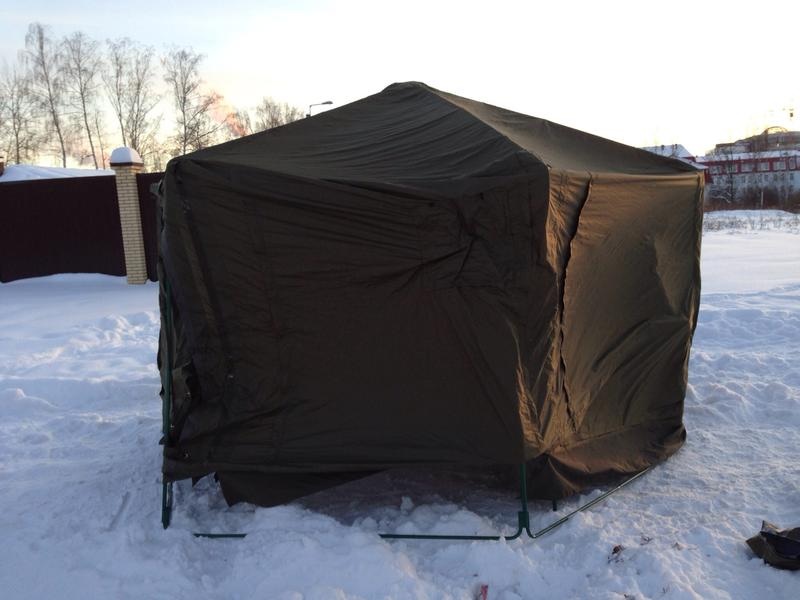

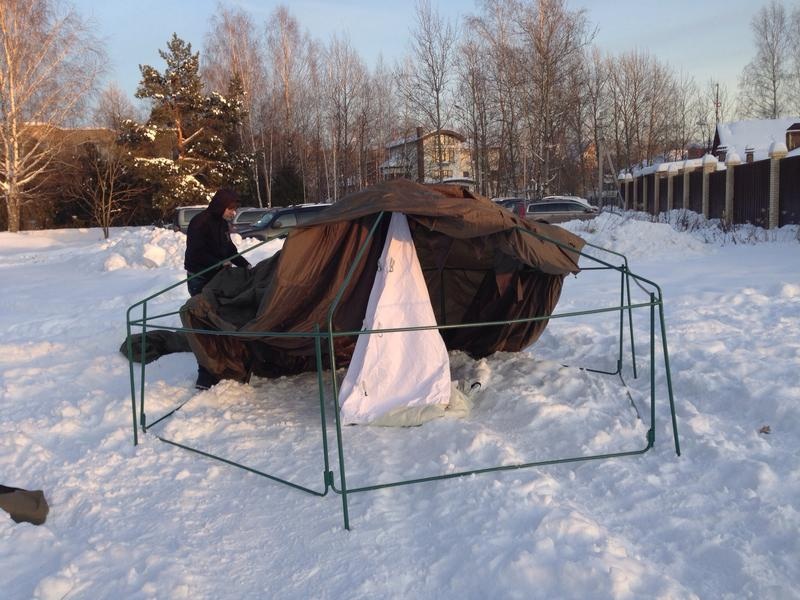

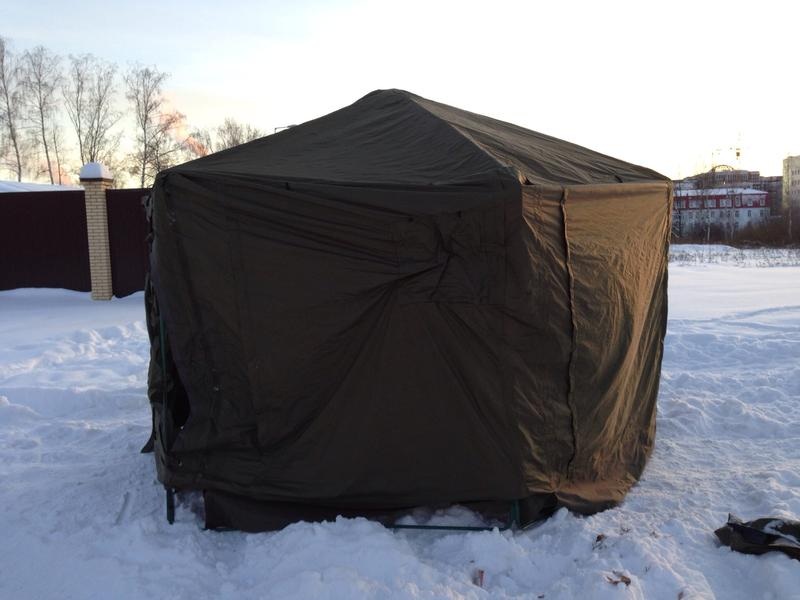

1 Натягиваем верхний тент
2 Поднимаем верх ставим на низ

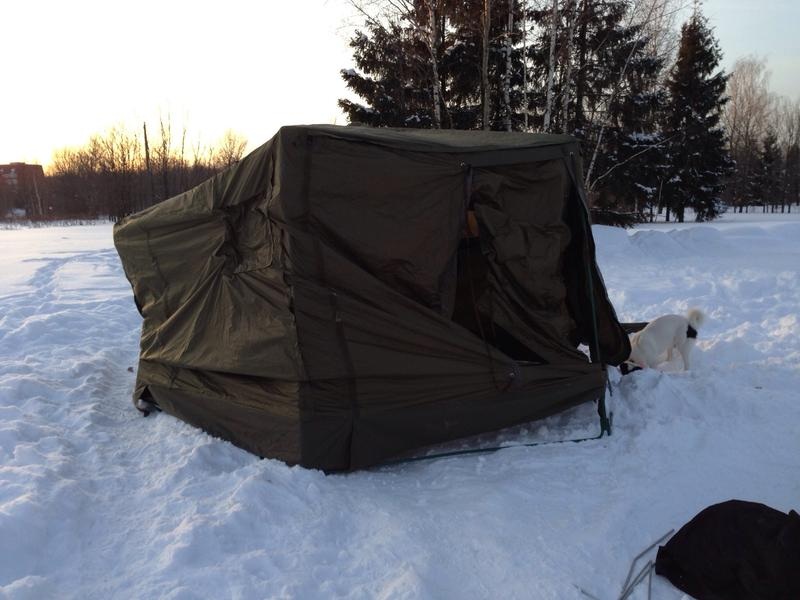

3 Выравниваем
4 Еще немного выравниваем

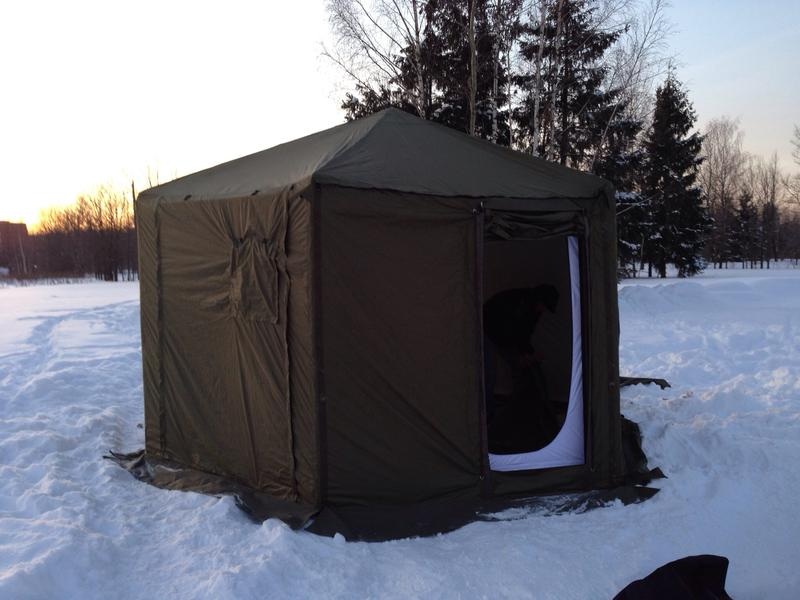

5 Ну вроде готово


Вложения

  • image.jpg
    158 KB · Просмотры: 649
  • image.jpg
    108,9 KB · Просмотры: 632
  • image.jpg
    88,1 KB · Просмотры: 648
  • image.jpg
    86,2 KB · Просмотры: 511
  • image.jpg
    105,7 KB · Просмотры: 780
Купите юрту если планируете зимние вылазки или чум если в теплое время, тут на сайте человек купил и адрес где выложил.

Продолжаем

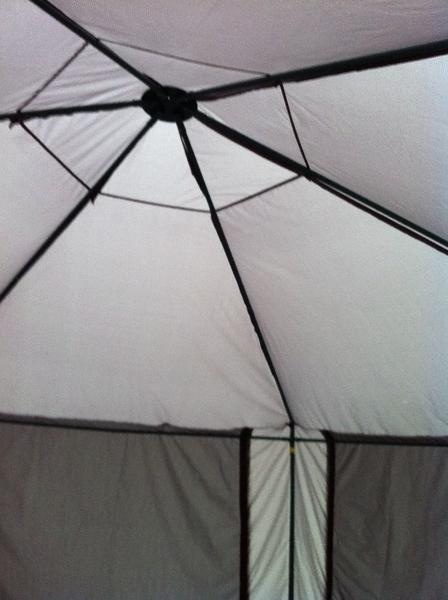

1 Пристегиваем внутреннюю палатку

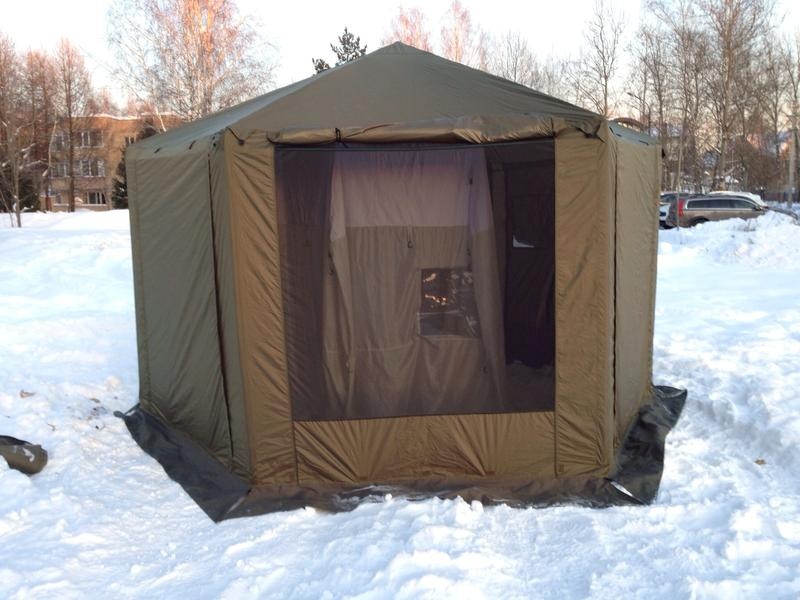

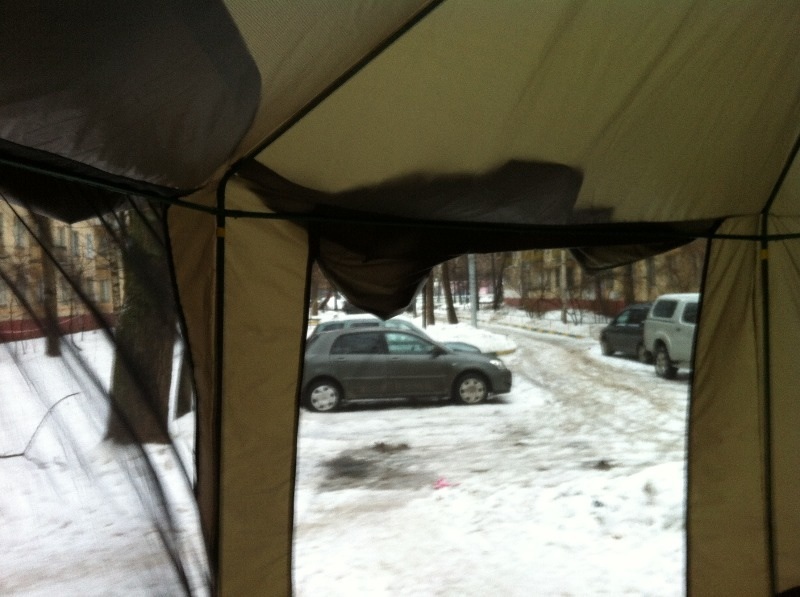

2 Все стены кроме входа открываются и имеют москитку.

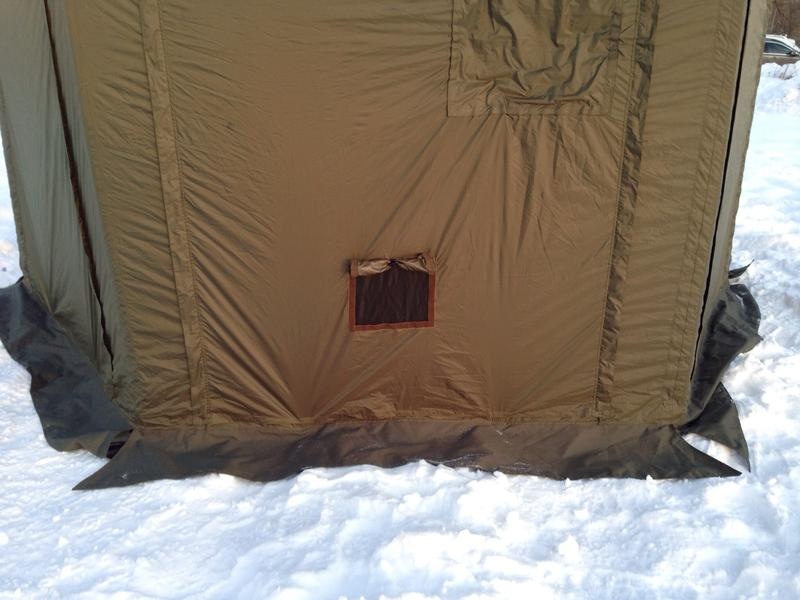

3 Люк доступа воздуха для печки

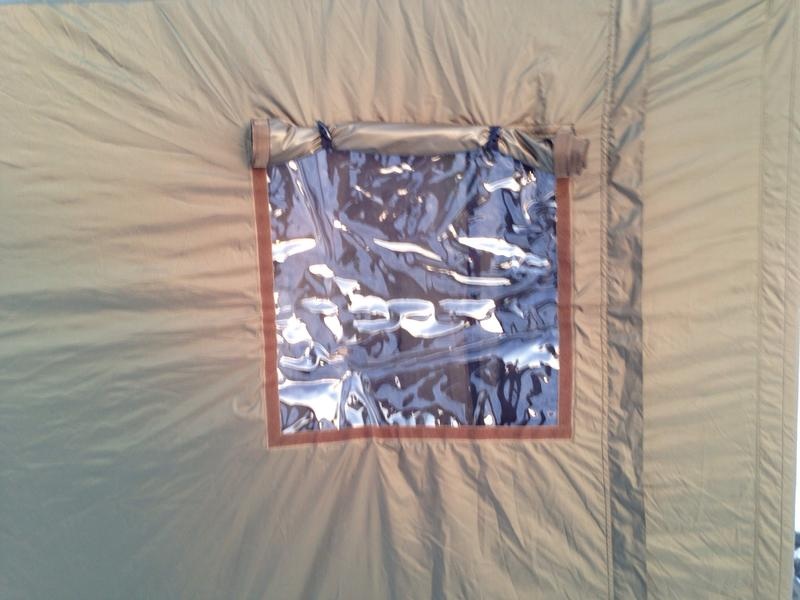

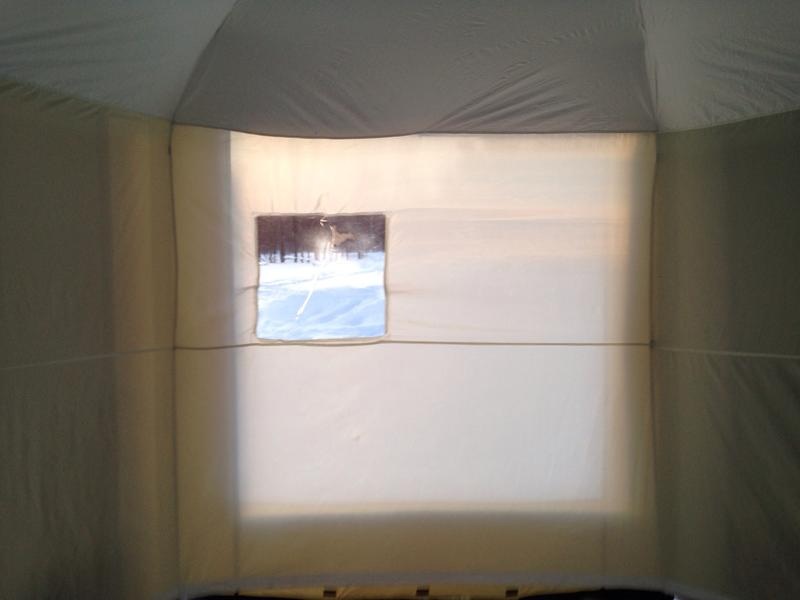

4 Окно стягивает тент, дубеет, но не ломается. Так ведь прохладно на улице.


Вложения

  • image.jpg
    75,9 KB · Просмотры: 649
  • image.jpg
    121,5 KB · Просмотры: 714
  • image.jpg
    104,3 KB · Просмотры: 571
  • image.jpg
    98,2 KB · Просмотры: 646
Юрта-для пешехода.
посмотрите тз вверху.
зы. Вот я прогнал!))))
на сколько мне известно самая легкая юрта за сотку кг перевешивает)))

Последнее редактирование:
Еще немного

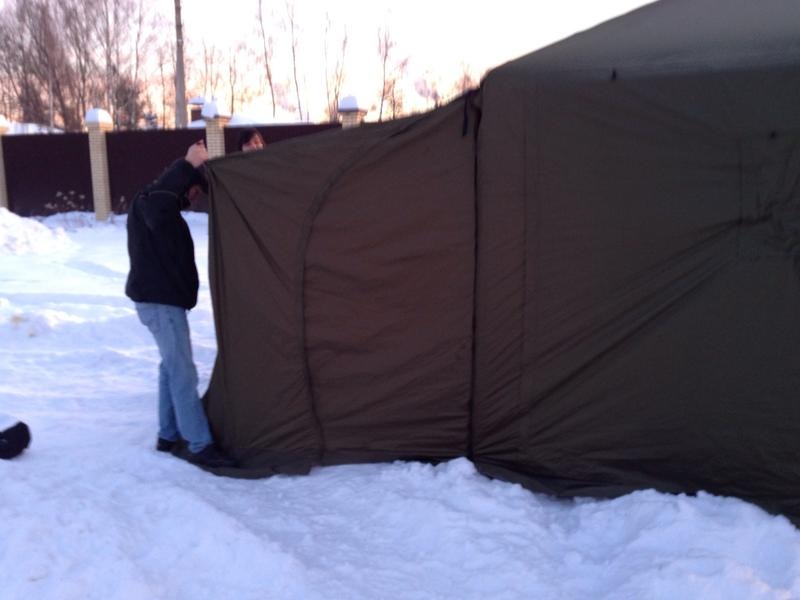

Ставим тамбур.
Забыли стойки? Держите руками, а мы пока поживем.
Хозяин ты как хочешь, а я тут жить не буду. Я люблю диван и animal planet.

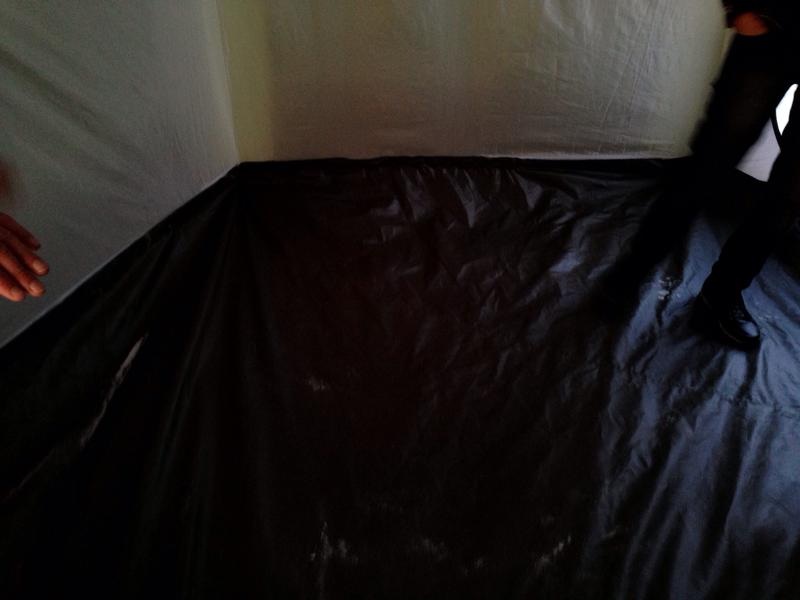

Пол не натянут-добавим крючков к внутренней палатке.

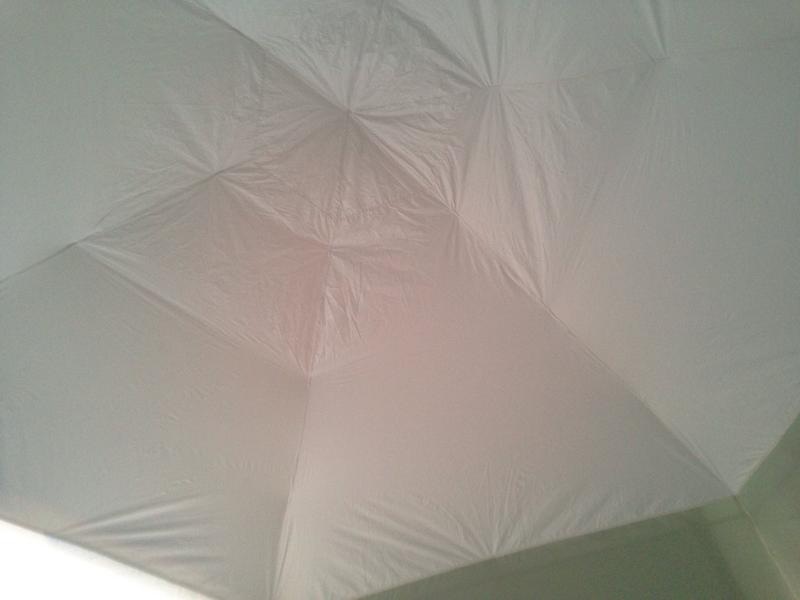

На потолок пришьем петельку под фонарик.

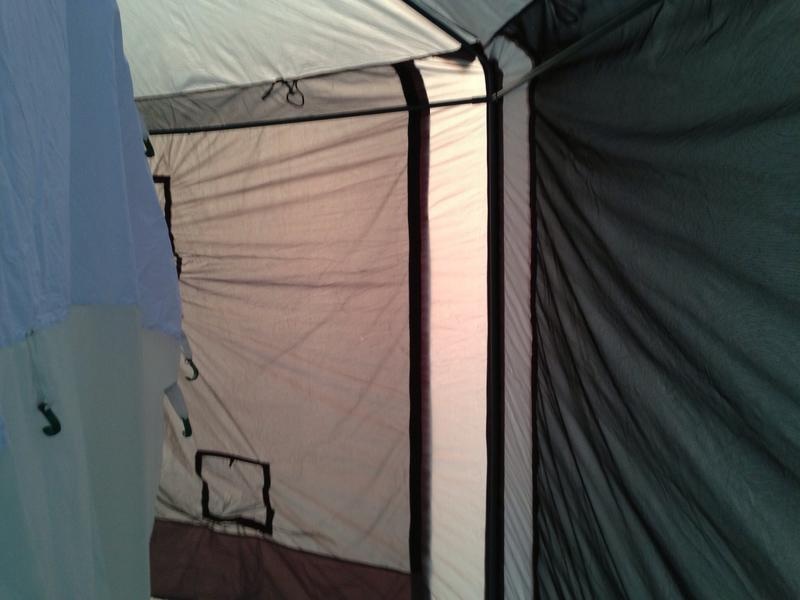

Тепловой зазор между палатками ровный по всему периметру.


Вложения

  • image.jpg
    67,3 KB · Просмотры: 620
  • image.jpg
    102,5 KB · Просмотры: 483
  • image.jpg
    55,4 KB · Просмотры: 545
  • image.jpg
    49,5 KB · Просмотры: 573
  • image.jpg
    61,8 KB · Просмотры: 687

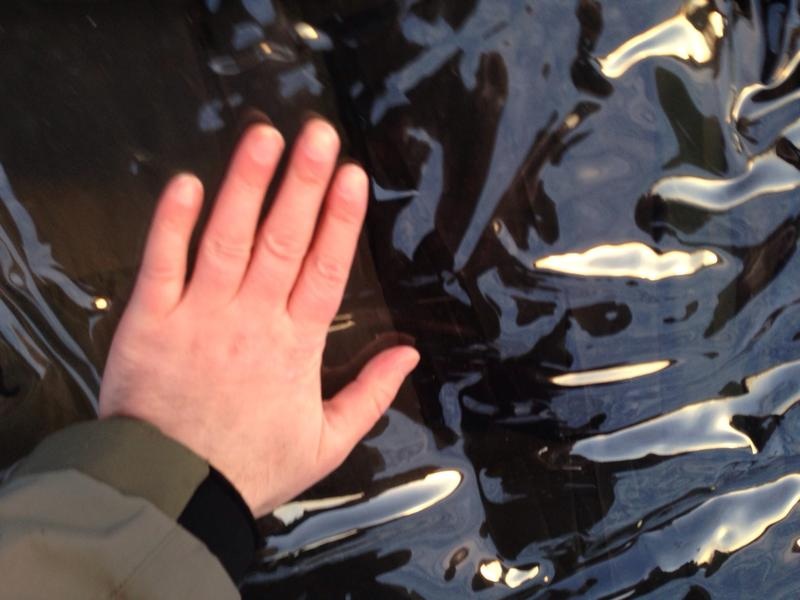

Приложив теплую ладонь пластик разглаживается, следовательно растопив печь все будет ок.

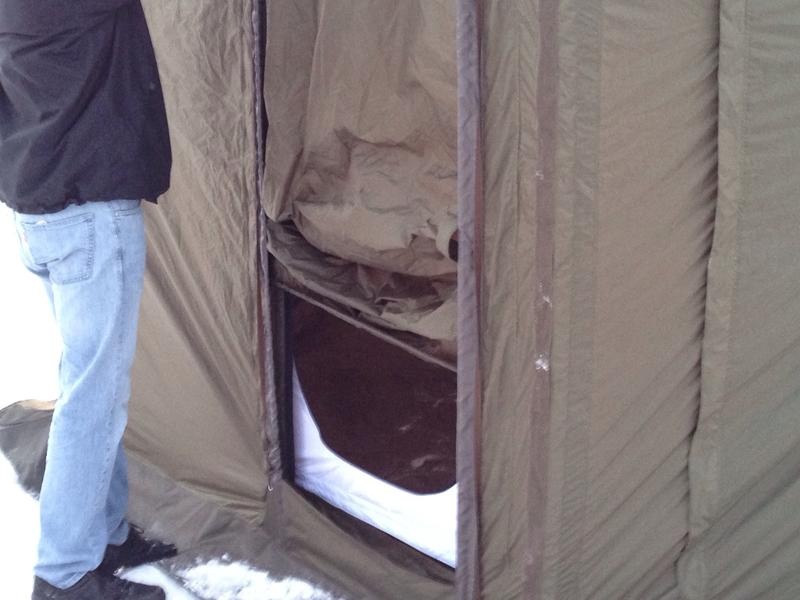

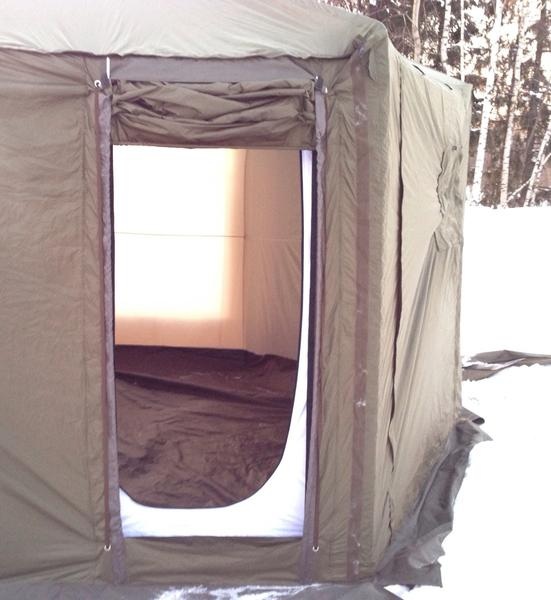

Дверной проем внутренняя палатка на молнии

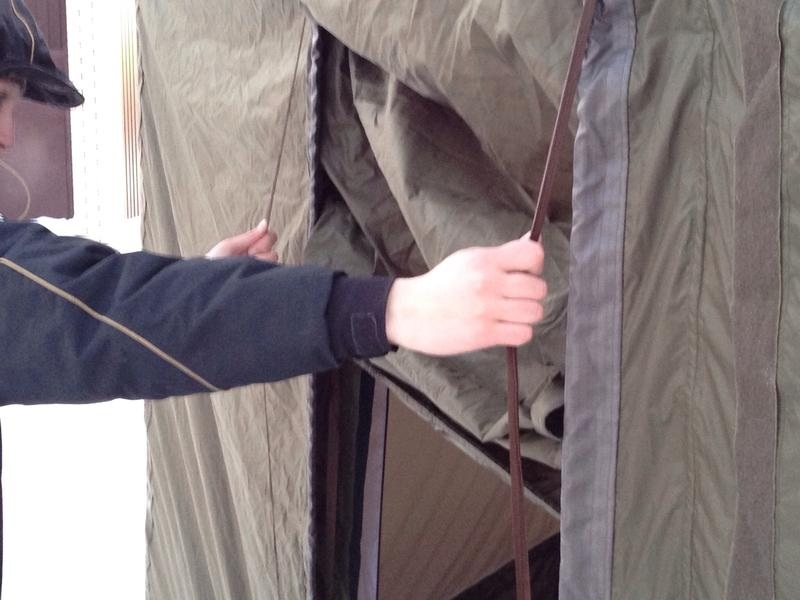

Наружная с клапанами, открывается и закрывается просто-дерни за веревочки дверь и откроется.
Конструкция патентованная
Глянем на закат изнутри


Вложения

  • image.jpg
    89,9 KB · Просмотры: 580
  • image.jpg
    74,9 KB · Просмотры: 661
  • image.jpg
    96,7 KB · Просмотры: 568
  • image.jpg
    93,1 KB · Просмотры: 587
  • image.jpg
    46,5 KB · Просмотры: 513
Что показала сборка

Монтаж окончен.
Что решили добавить:
Как говорил выше петельку под лампу
Для лучшей натяжки пола крючки на середину стены внутренней палатки
Люверсы по углам ветровой юбки чтоб летом не трепало ветрами
Съемный грязевой порожек напротив входа на ветровой юбке
Ну и ждем печь чтобы прорубить крышу.
Если вы приметили недочеты, смело озвучивайте исправим пока есть время. Так же полезности которые я не учел в палатке, буду рад слышать советы и конструктивную критику.

--- Добор поста---

В чем изначальная ошибка?
Все просто: зацепился за дурацкий готовый торговый каркас из жалеза весом 31 килограмм. Все потому так как чайник в палаткостроении ну и в начале я хотел именно прямые стены, для лучшей обитаемости, ну и сэкономить на готовом каркасе. Повторяюсь каркас полное Гэ, провисает под своим весом.
По истечении некоторого времени все-таки пришла умная мысль сделать новый каркас из д16т и амг5, будет легче гораздо. И с правильными соединениями, которые позволят сократить время сборки-разборки. А стальной обтянуть шкурой пвх и будет тент для хознужд.

--- Добор поста---

И так сама палатка (все тряпки) обошлась уже 55000 плюс каркас из жалеза 5000 с чем-то, еще один каркас выйдет наверно в 10000. Возможны еще траты потому как палатка делается под себя и мысли приходят не сразу, что-то доделывается-переделывается.
