Бубенцы для соколиной охоты

[Vlad Hawk]

К сожалению страница не доступна )))

Тогда позволю себе привести ссылки на фото сией технологии.
Фото в том же порядке.

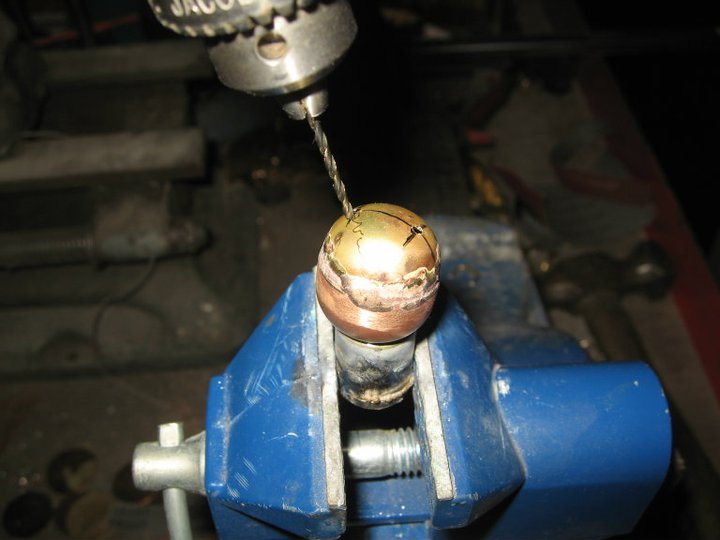

Что мне самому не понятно, так это, почему изготовитель сверлит отвестия по краям уже прорезанной прорези? Я сначала сверлил отверстия, а затем соединял их прорезью.

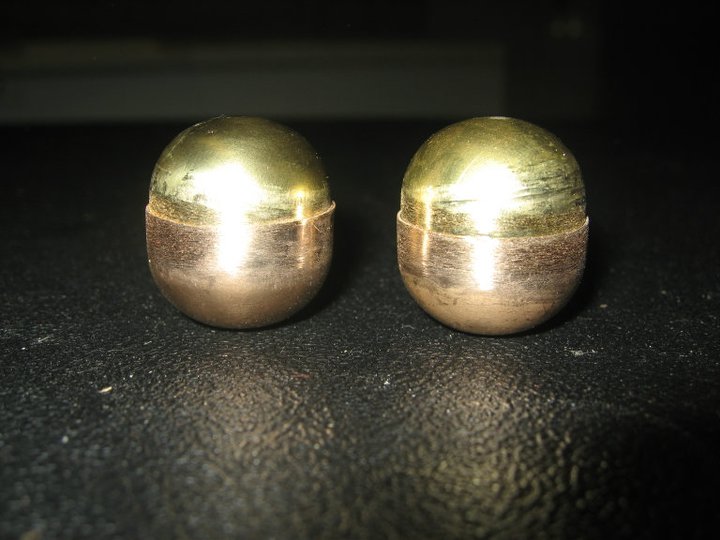

И обратил внимание на то, что чашечки бубенцов вроде бы сделаны из разных металлов, один более красноватый.

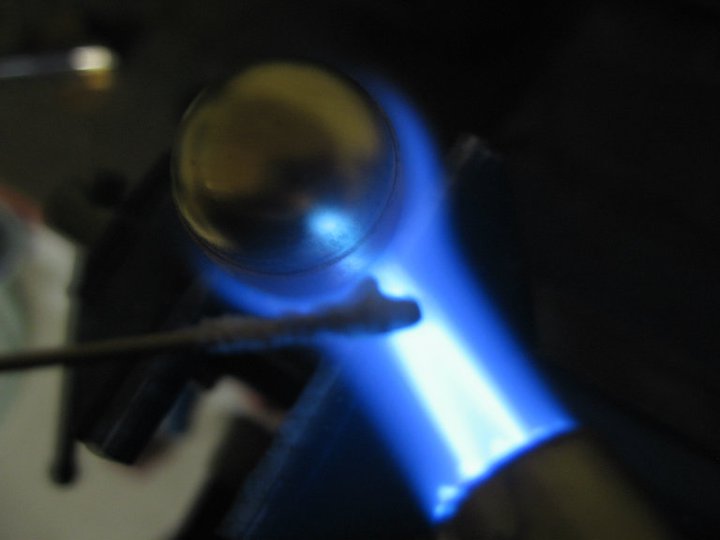

Что касается пайки, то так же непонятки. Судя по всему бубенец разогревается горелкой полностью, но тогда материал должен сильно "отпуститься" и звук будет совершенно другой.
Вот бы еще поясния к каждой фото, но увы, их там нет. Посему остальное приходится домысливать.
В том числе мне так же не понятно как удается выбить такую глубокую чашечку с цилиндричискими, фактически, уже стенками не порвав заготовку и не наделав складок.



[KVN-II]

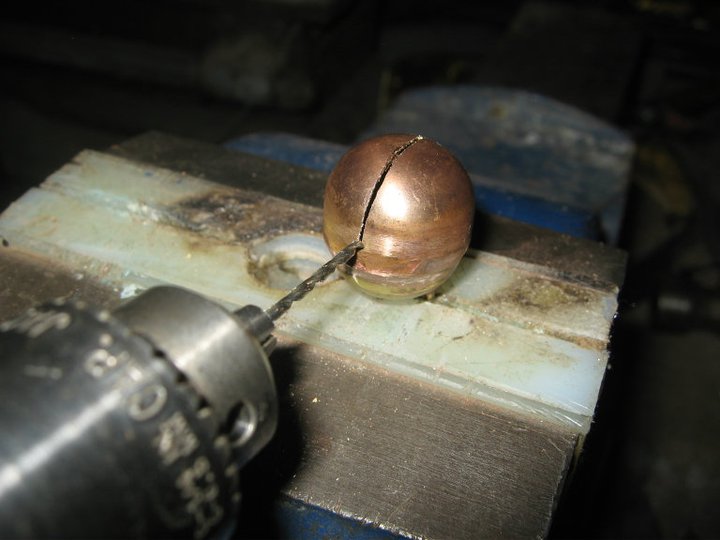

почему изготовитель сверлит отвестия по краям уже прорезанной прорези?

очевидно сверлить не удобно...кернить ,дефорируется полусфера, а так на скорости сразу сверло входит в щель и пройдя полусферу по оси выходит на противоположной стороне...получается симметрично...я тож так делал.

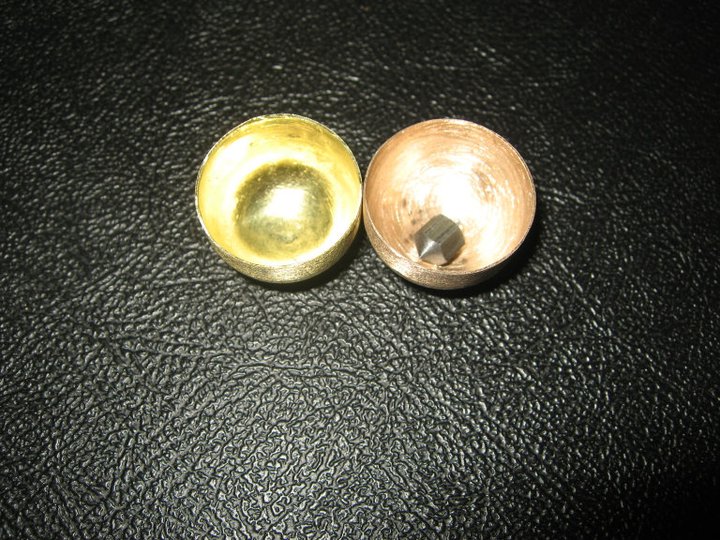

чашечки бубенцов вроде бы сделаны из разных металлов

Латунь и медь ... медь по маркеровке твёрдая. да, с горелкой я тож не пойму...он ведь до красна разогревается ...мож при ударе происходит вытяжка металла на столько ,что при нагреве не опускается ...я паяю оловом с одержанием серебра.Шов получается эластичнее.

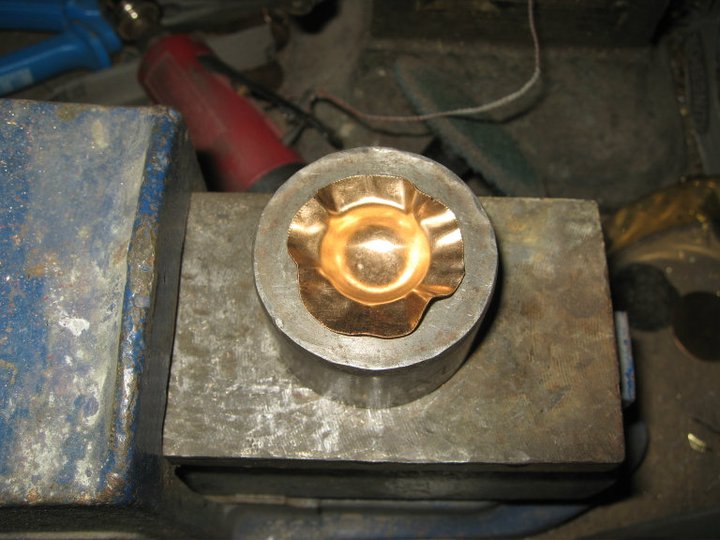

как удается выбить такую глубокую чашечку с цилиндричискими, фактически, уже стенками не порвав заготовку и не наделав складок.

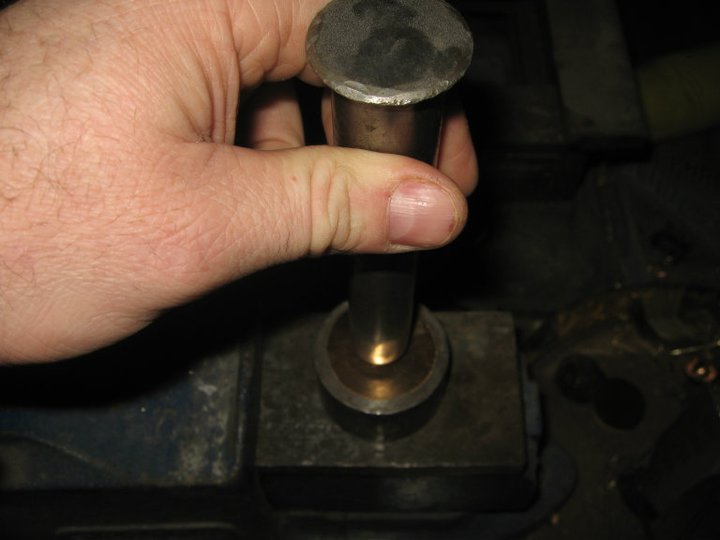

Так принаровился пади )))...отверстия матрицы очевидно развальцованы полукругом...были б острые,рвался бы метал.Может резким и сильным ударом...!? не видно имеет ли матрица полусферическую выемку или просто отверстие насквозь?
...а ещё бы лучьше послушать какой звон дают эти бубенцы... Чувствую не стрёмный...



[Dim_Alex]

Может резким и сильным ударом...!?

Я пробовал как-то - порвал металл, хотя латунька отоженная была в норме.

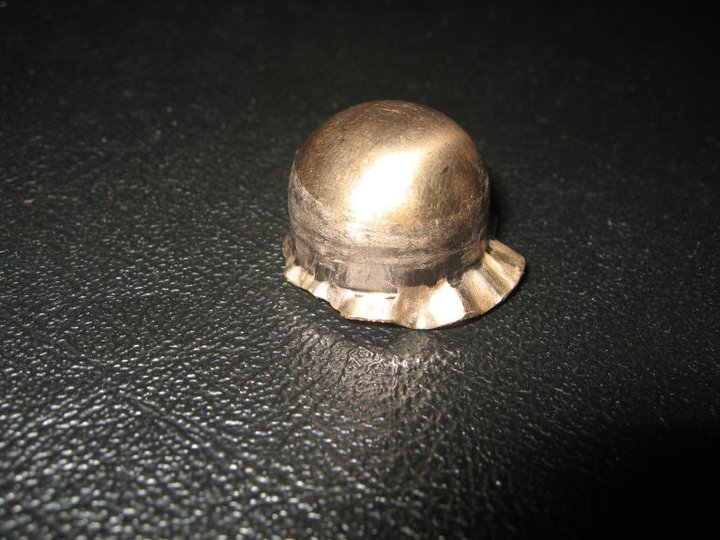

На фотке полусферы - следы, как будь то металл срезан по диаметру. В любом случае - интересен этот момент)))
Может толщина металла бОльшая, чем 0,5-0,6мм? Тогда ему (металлу) остается только срезать с себя лишнее, при выдавливании...



[Vlad Hawk]

Может толщина металла бОльшая, чем 0,5-0,6мм?

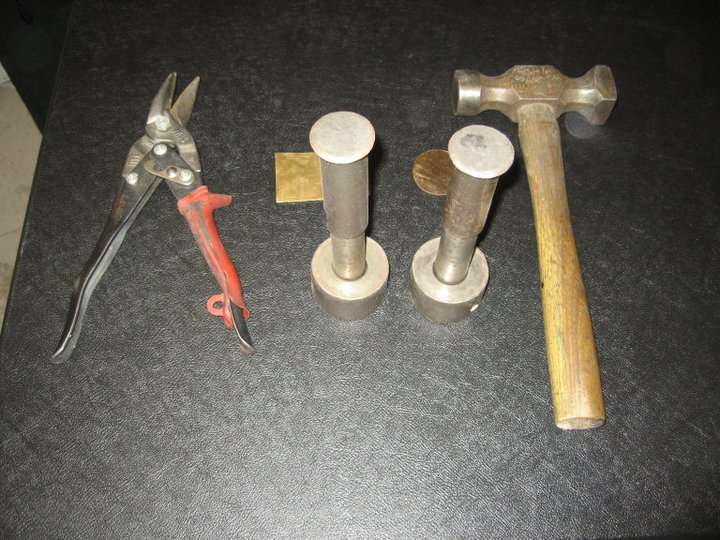

Молоточек,на первом фото, уж больно не серьезный. Вряд ли металл тостый, хотя ...

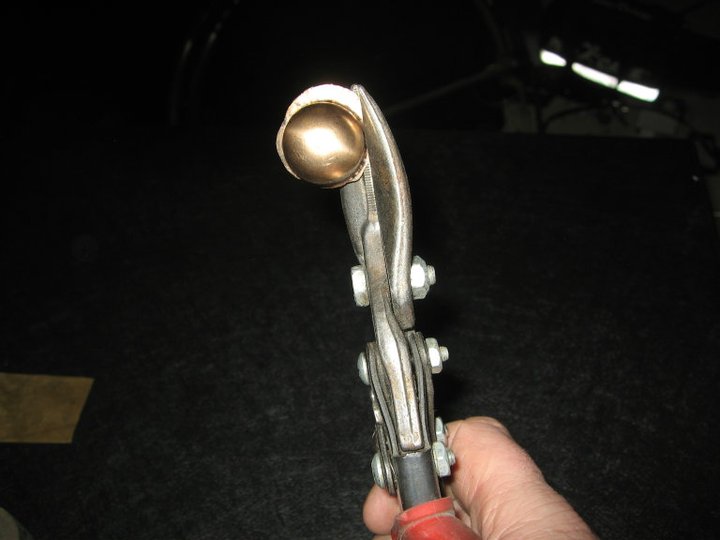

Обращает внимание то, что остается очень маленький припуск в заготовке, фактически он почти весь и утягивается при выпресовке. К такому выводу можно придти на основании того, что на фото где ножницами обрезается излишек обрезать то уже почти и нечего.



[KVN-II]

Может толщина металла бОльшая, чем 0,5-0,6мм?

Выше не как не может...т.к бубенцы будут весит грамм по 10-13 ,а это уже не есть гут.



[Dim_Alex]

Дак потом же лишнее можно нождачкой убрать... И будем счастье)))



[Vlad Hawk]

Дак потом же лишнее можно нождачкой убрать... И будем счастье)))

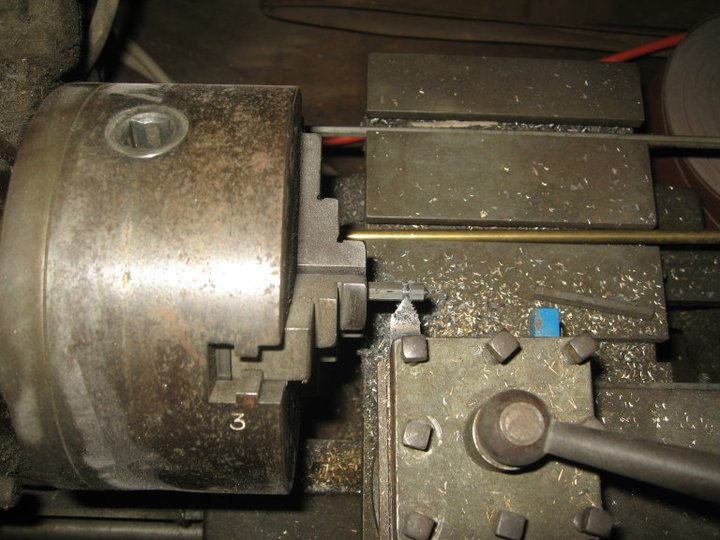

Тогда уж проще на токарном станке полусферы вытачивать и потом стенку резцом до ума доводить



[сокіл]

ребята а можна паять полусфери паяльником



[Vlad Hawk]

ребята а можна паять полусфери паяльником

А чем еще? Нет, я помню что в свое время имеющие возможность сваривали бубенцы посредством лазерной сварки (луч Лазаря) можно разогревать место спайки и газовой горелкой, однако массштабное разогревание металла отпустит его ИМХО.



[Dim_Alex]

ребята а можна паять полусфери паяльником

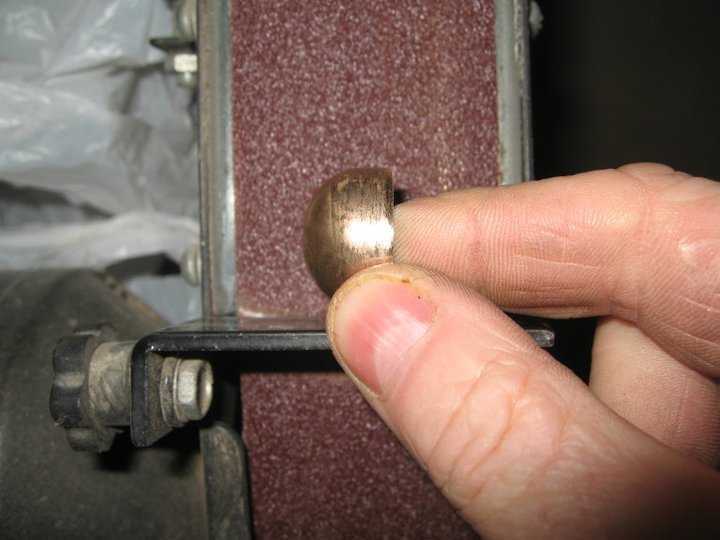

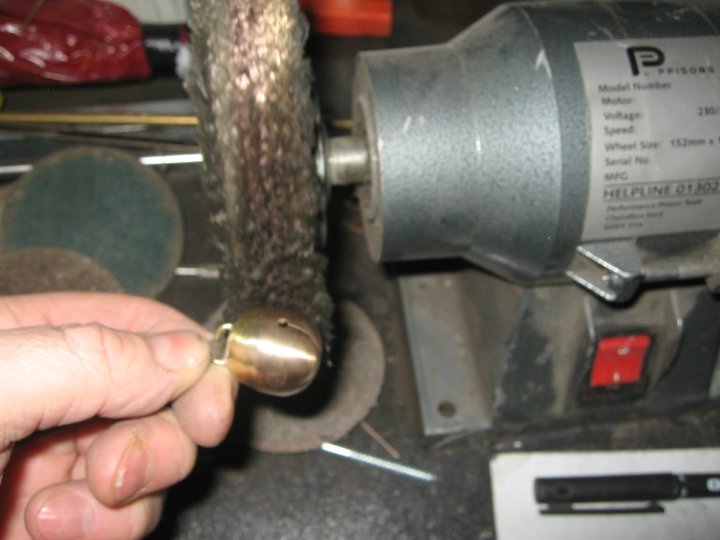

не менее 100 ватт. Кстати! Проверил версию о толщине металла - делал из 0,6мм, может чуть больше (микрометра не было) - получилось вообще - ровненько!!! Вес - 7,3-7,2 гр. - готовое изделие (на тетерю, диаметр 19мм). Еще на фотке №6 видно, что полусфера основательно обтачивается на крупной наждачке. Надо, кстати, тоже нормальный мотор прикупить)))



[Ramka]

[video=facebook;355954861139092]http://www.facebook.com/photo.php?v=355954861139092[/video]



[Dim_Alex]

Приехала колокольная бронза - отдал на раскатку!!! Ура - будут новые бубенцы к осени! Осталось птичкой обзавестись))



[Dim_Alex]

Собственно, небольшой перепост с Фалькорезерча:

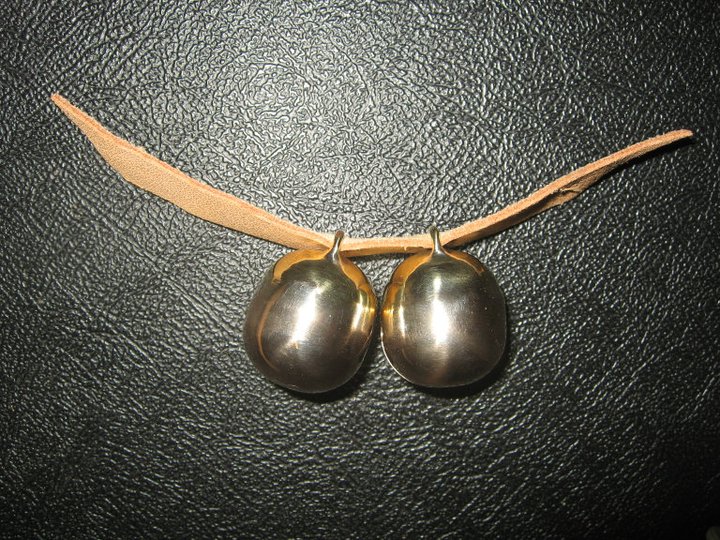

500 рублев пара (плюс пересыл). Бронза, безсвинцовый припой, диаметр 18мм, вес 4 грамма. Звон отличный. В нагрузку отдам последнюю пару из старой партии (пайка мягким припоем) тож 4 граммовые. Для птиц от кило и выше.

Из этой партии уже ничего не осталось. Сегодня буду делать новую. Размеры, пока те же



[panterka]

Добрый день ребята помогите пожалуйста когда выбиваю полусферы в матрице у меня металл собирается в складки как с ними бороться? У меня матрица такая же как у KVN-II-Владимира на фотографии со всеми инструментами. И полусферы получаются какието как не глубокие а мелкие чашечкипомогите советом что делать Спасибо



[sokolnik123]

получаются какието как не глубокие а мелкие чашечки

Когда занимался изготовлением бебенчиков - были промежуточные матрицы. Штамповка в несколько этапов. С отпуском нагреванием. Сейчас только трансмиттер.



[KVN-II]

Привет...а фотки сделать бы ...посмотреть надоб...



[panterka]

наверно много ошибок

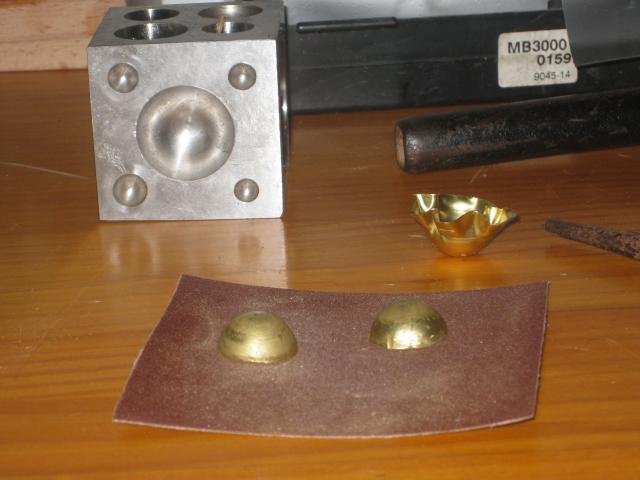

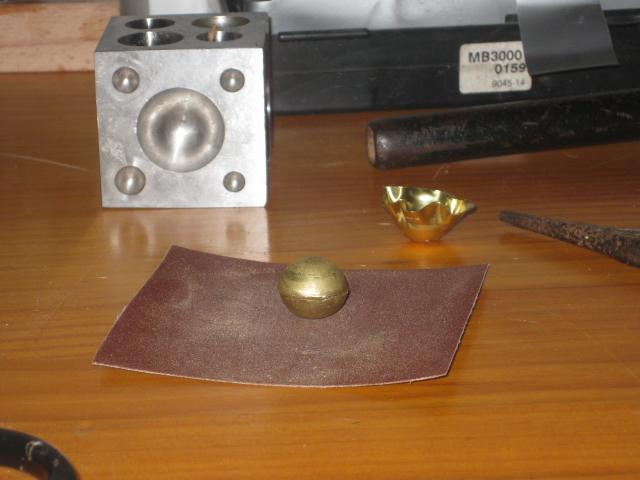

Вот фото

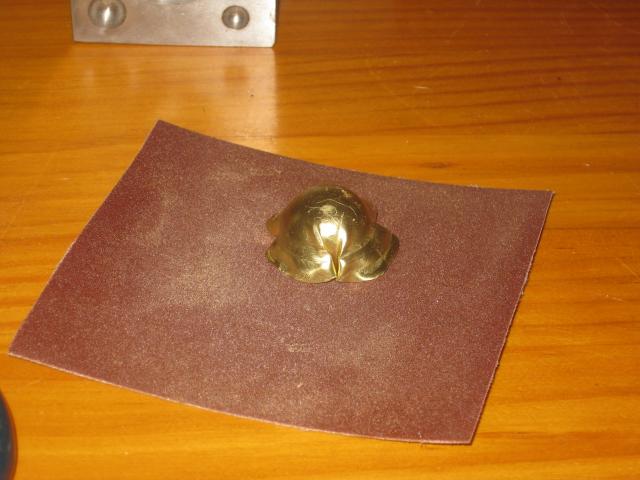

вот о чём я вам писала чашечки маленькие и складки на металле
наверно что то неправильно делаю



[Vlad Hawk]

чашечки маленькие

Маленькие или МЕЛКИЕ по глубине?
Вы выстукиваете до дна матрицы?
Какова толщина металла? Отжигаете ли? (что за металл тож не маловажно, насколько пластичен)
Судя по фото я понял что листовая заготовка ЗНАЧИТЕЛЬНО большего размера и вроде как квадратная.
Гляньте пост http://piterhunt.ru/scripts/forum/showthread.php?t=29525&page=3&p=901108&viewfull=1#post901108
Там приведена серия фото всего процесса, края КРУГЛОЙ заготовки почти полностью утягиваются при выстукивании.



[panterka]

мелкие по глубине очень вы видите я на фото сложила 2 вместе они круглые а мне хочется немного овальные
металл латуль 1.2мм
заготовка вы правы была не идеально круглая немного овальная
отжигаю всегда при начале работы



[Dim_Alex]

По толщине, сомневаюсь, что там больше миллиметра.
