Электробайк на охоте.

[vitalin]

Втулку можно вварить в одно перо, во второе вварить гайку. Только после того как остынет прогнать резьбу метчиком. А то сварка металл стягивает. Тогда ось вставив в перо, и сквозь колесо, можно будет закрутить. Как на мотоцыкле. Только нужно продумать откуда, и куда будет входить ось. И сделать правую, или левую гайку...
Чтобы ось не откручивалась во время езды.
С задним колесом можно поступить так же.
Цепь короткая, и небольшой провис цепи желателен. Не так будет вытягиваться...



[блестящий]

Спасибо,но это уже сделано.одна втулка с резьбой,а ось отмотоцикла восход.до цепи еще далеко)



[блестящий]

Сегодня забрал остатки токарки.

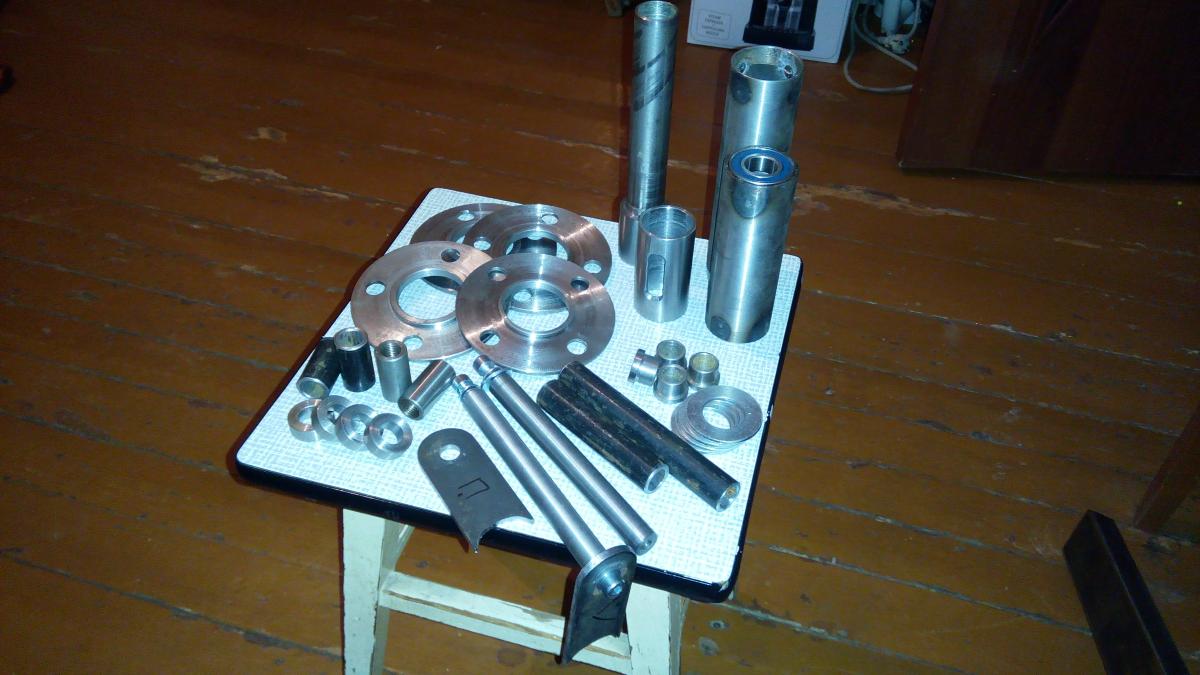

Вся токарка.



[блестящий]

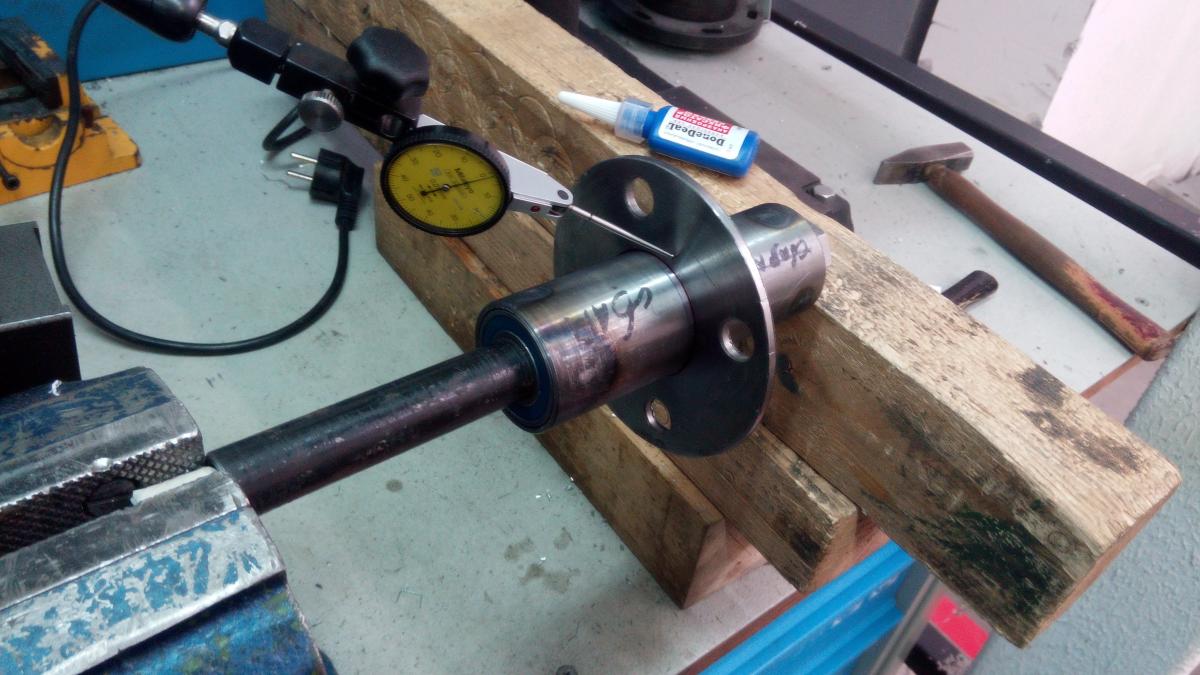

Передняя ступица,сборка.

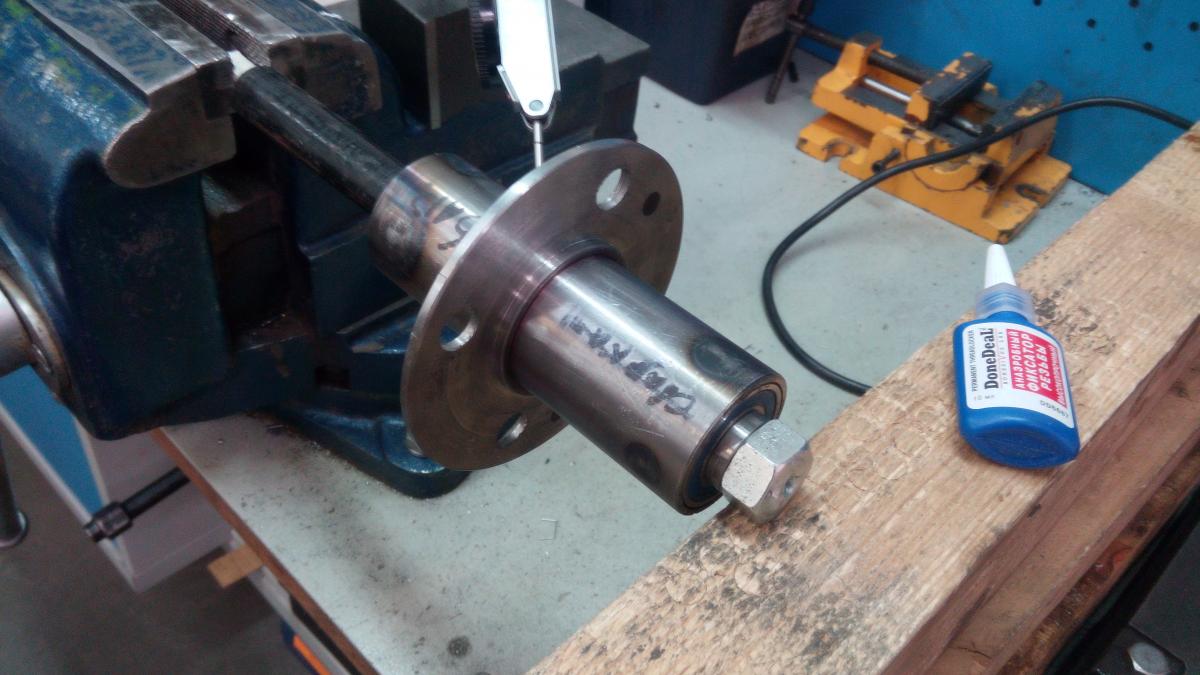

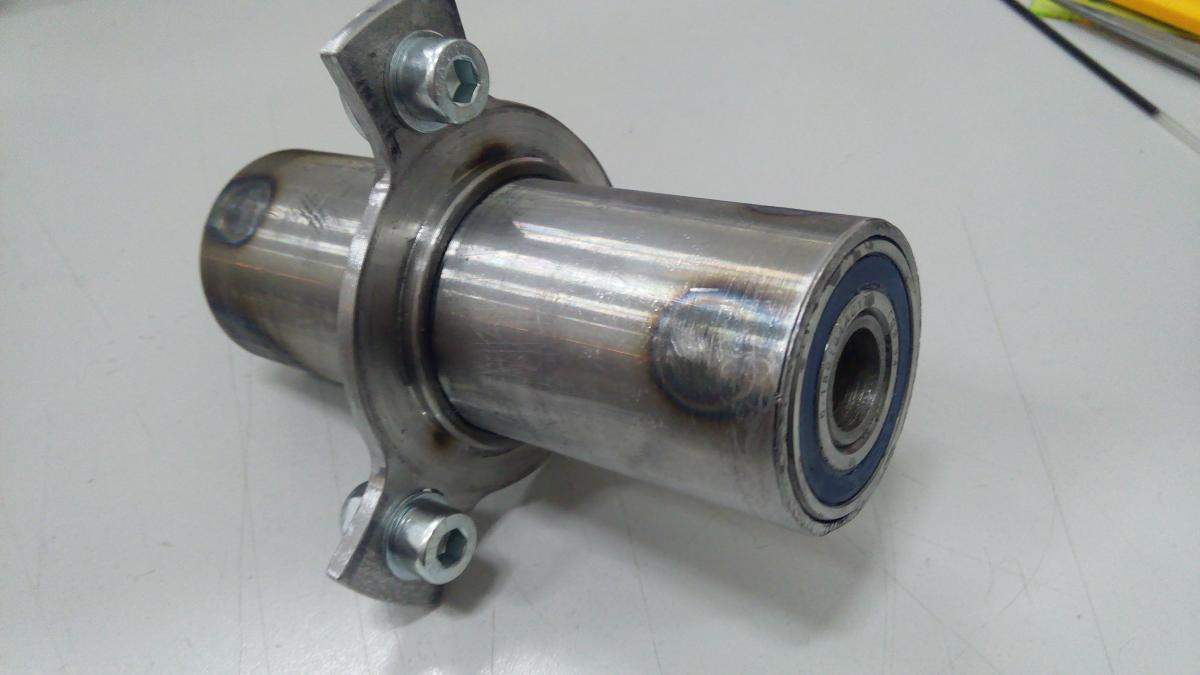

Готовая ступица



[блестящий]

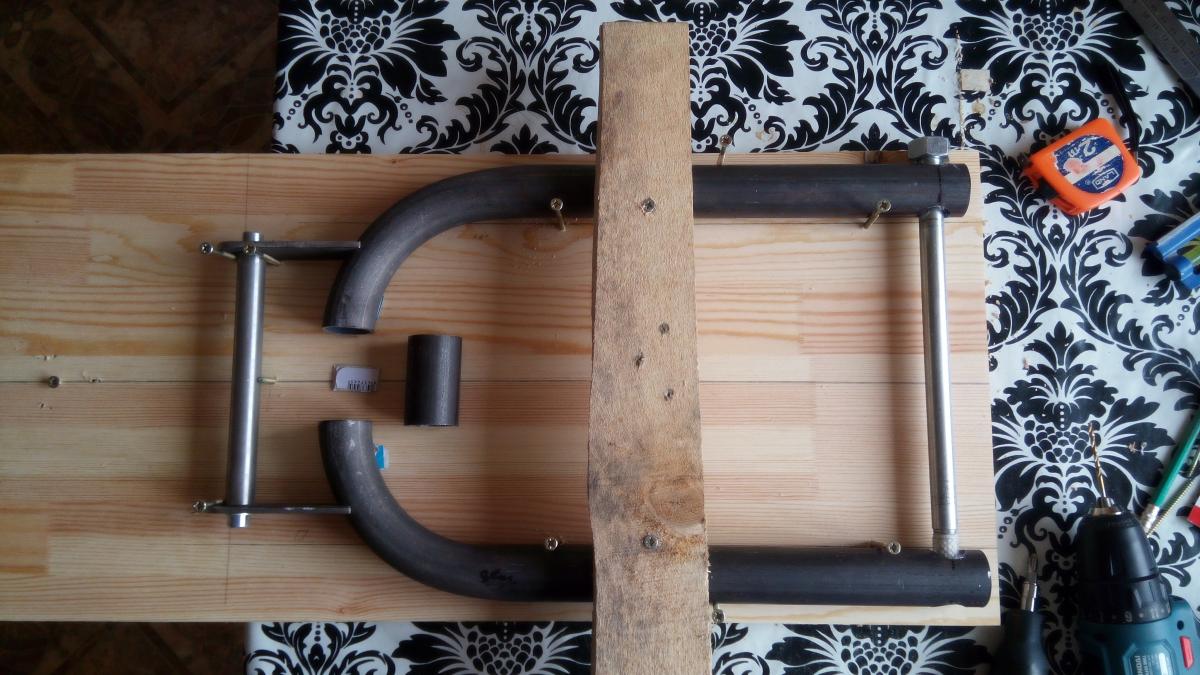

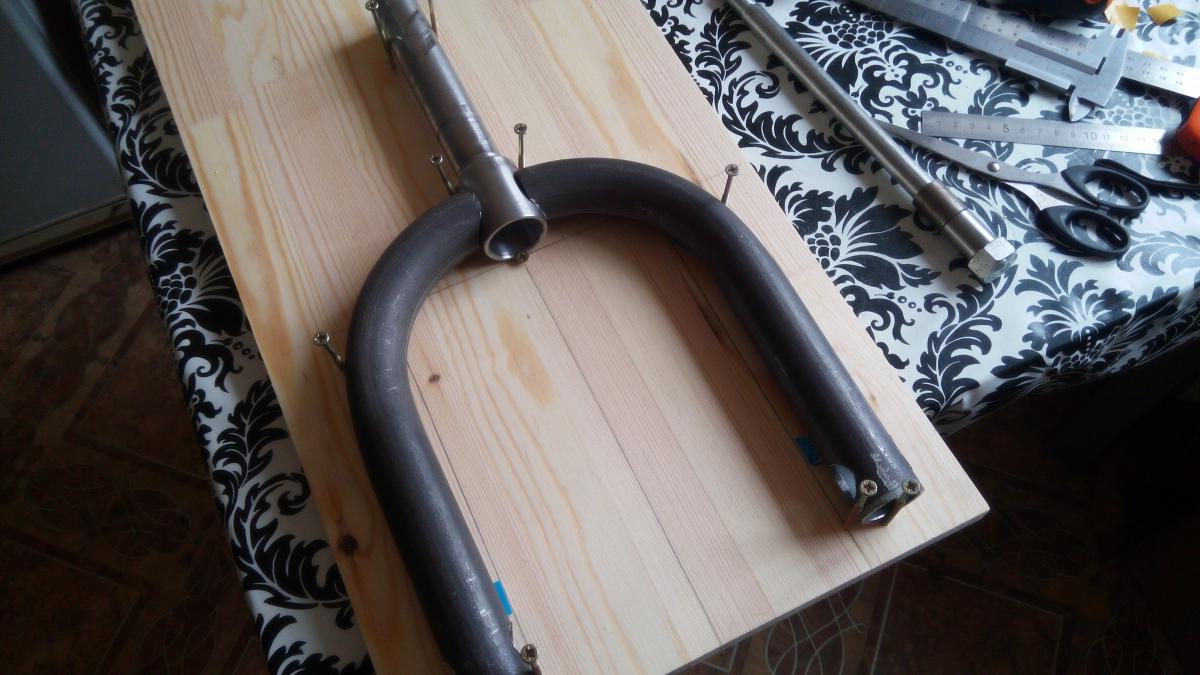

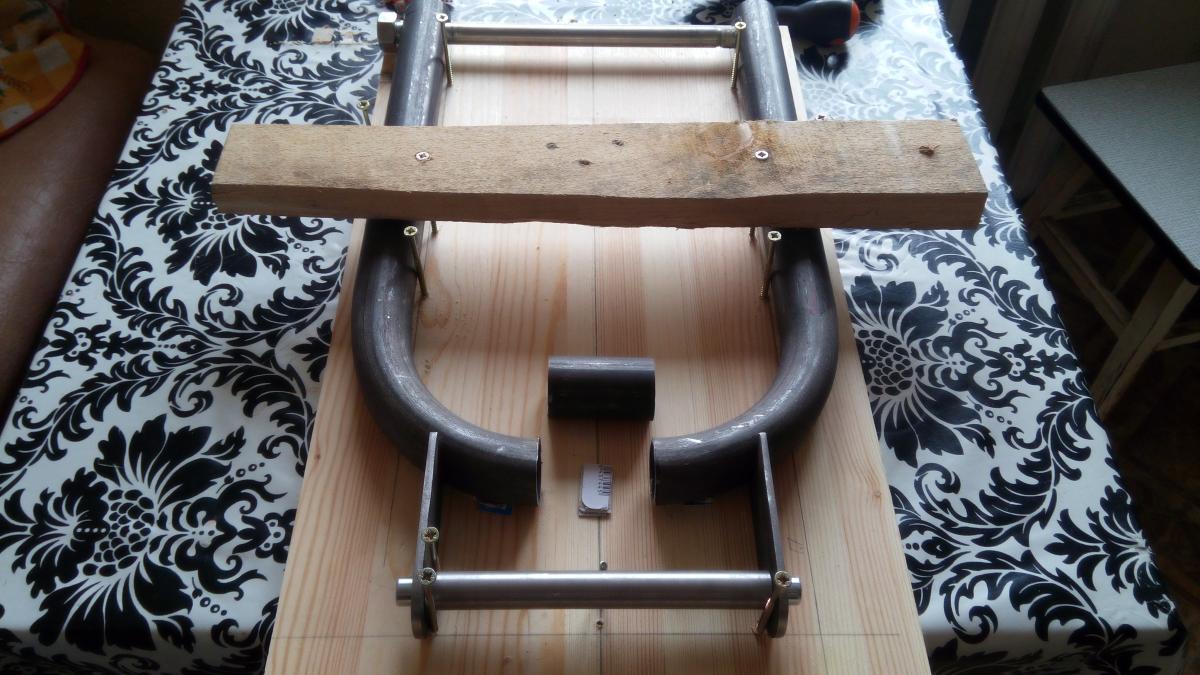

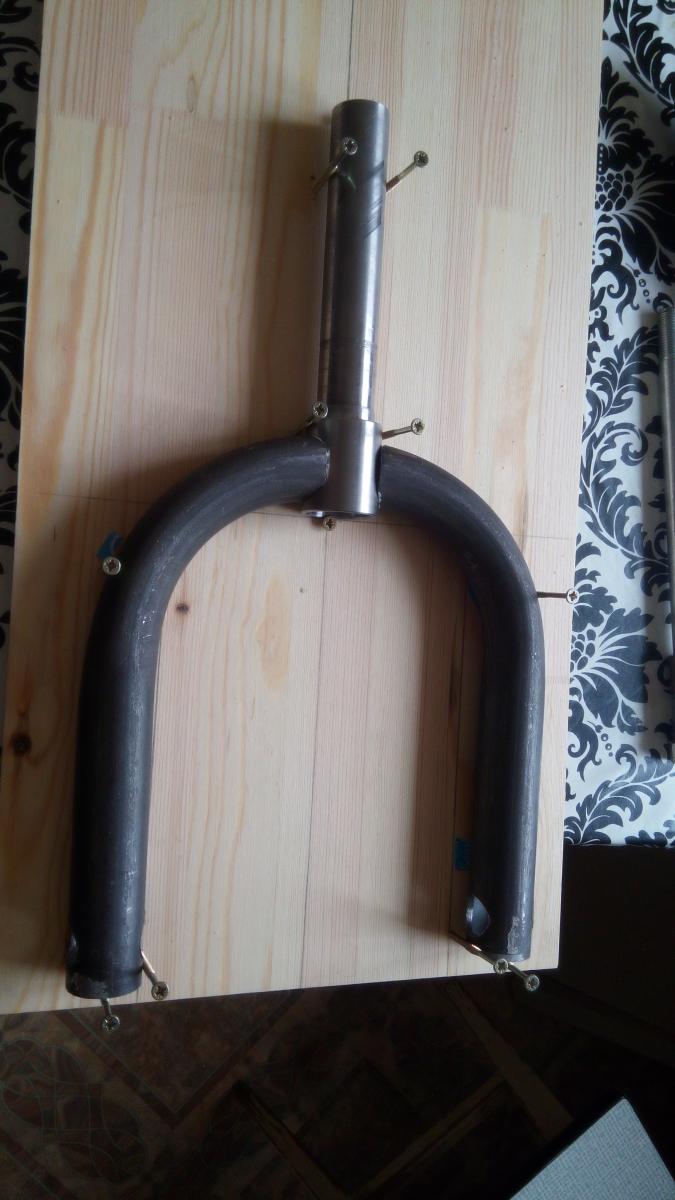

Перед сваркой,крепление на планшете.



[walerka]

я бы сперва вварил втулки, вкрутил ось, а потом уже варил бы вилку



[блестящий]

Вот тут я с вами не соглашусь.сначало нужно сварить вилку,затем собрать колесо и отрегулировать а вот затем варить втулки.т.к.соосности отверстий нет!Нужно будет немного растачивать при регулировке,но только с собранным колесом!



[walerka]

соосности отверстий нет!

вот по этому, чтоб не

растачивать

я и предложил такой вариант. впрочем, хозяин- барин.

но только с собранным колесом!

зачем такие сложности? с осью в сборе всё нормально выставилось бы на "планшете"



[блестящий]

Вижу зацепил,не обижайтесь,дело в том что обычно в таких конструкциях что б не париться делают на конце вилки пластины с прорезью куда вставляется ось( например у Лебедев гараж именно так)в них проще производить центровку колеса.


В моем же случае все очень жестко,и что б колесо было по центру нужно сначала сварить вилку а затем собрав колесо отрегулировать зазоры между колесом и вилкой что б перекоса не было.вы думаете что было все не рассчитано:я все рассчитал но видимо при сверлении сверло немного увело (1мм)но этого достаточно чтобы колесо встало криво))))



[walerka]

не обижайтесь

с чего б я обижался?)))) я просто высказываю своё мнение, как на мой взгляд проще сделать.
но на истину в последней инстанции ни в коем случае не претендую.

видимо при сверлении сверло немного увело (1мм)но этого достаточно чтобы колесо встало криво))))

так про то и речь. а ещё добавится погрешность при сварке, и "пилите, Шура, пилите" (с)



[блестящий]

Вот тем более.погрешность при сварке-верно, на самом деле идея со втулками не самая удачная,проще было как на фото сделать,просто решил попробовать,ведь не производство же в больших масштабах у меня))
P S просто увидел как у одного кастомного ателье сделан данный узел, понравилось,решил повторить.



[walerka]

идея со втулками не самая удачная

зато крепче будет.

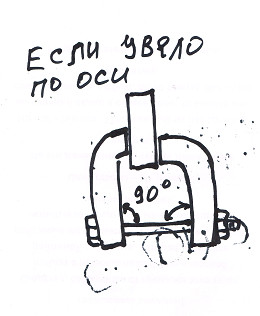

смотрите, что получится, если собирать так, как я предложил - вставить втулки(они должны быть с небольшой слабиной относительно отверстия в трубе) и соединить "перья" вилки осью, а потом варить всё, выставив "на планшете". выставив прямой угол между перьями и осью, мы получим асимметрию перьев относительно трубы рулевой колонки. примерно так(в Вашем случае всего на 1 мм - будет выглядеть не так страшно, как на рисунке. "дурак не заметит, а умный ничего не скажет" (с) )

если у Вас увело сверло по радиусу трубы пера, то асимметрия при сборке будет выглядеть так:

это вид сверху. кстати, такое расположение перьев относительно колонки только добавит прочности конструкции.
варить и выставлять всё это Вам так и так придётся, а вот пилить в моём случае ничего не надо будет. экономия трудозатрат)



[блестящий]

Да у вас все правильно изображено,но если сварить вилку и растачивать только отверстия под втулки,видно вообще ничего не будет,все ровненько и красиво.Делаю для души вот и парюсь))
Планшет в основном и нужен что б не увело по радиусу,что б плоскость держал.
Если буду делать второй(что скорее всего)сделаю как у Лебедев гараж этот узел реализован.



[walerka]

Делаю для души вот и парюсь

это аргумент)



[блестящий]

Ну а как иначе,по другому не могу)))
P.S слишком много народу хочет его увидеть,не хочется разочаровывать людей))



[блестящий]

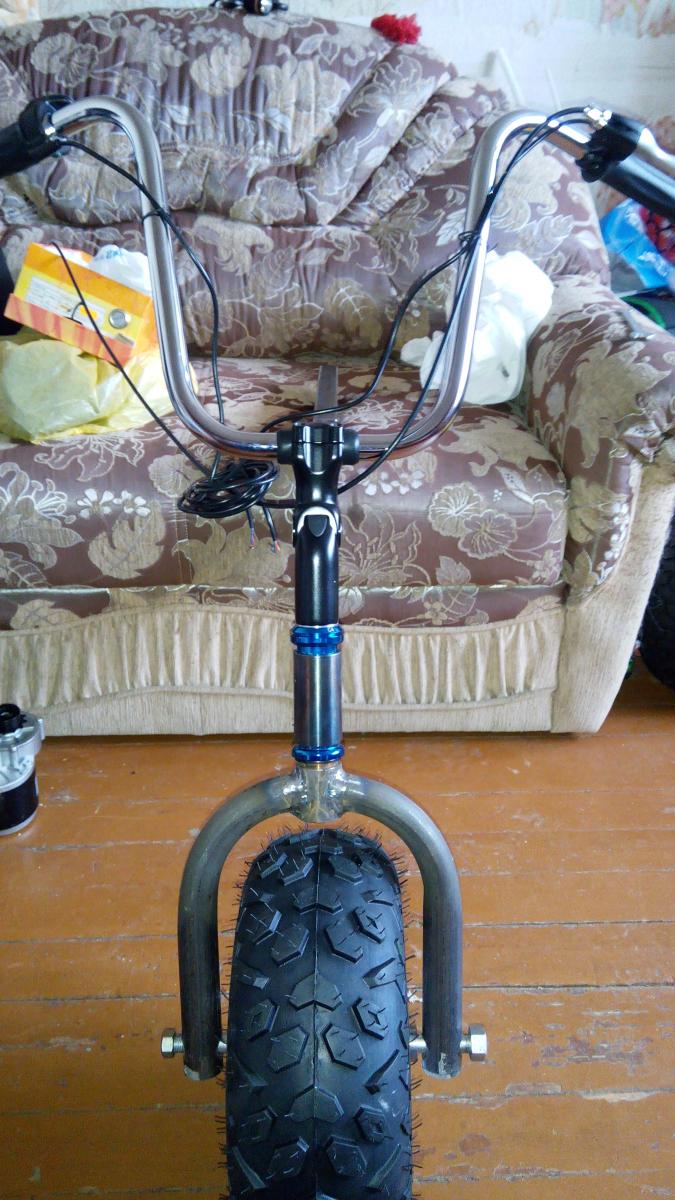

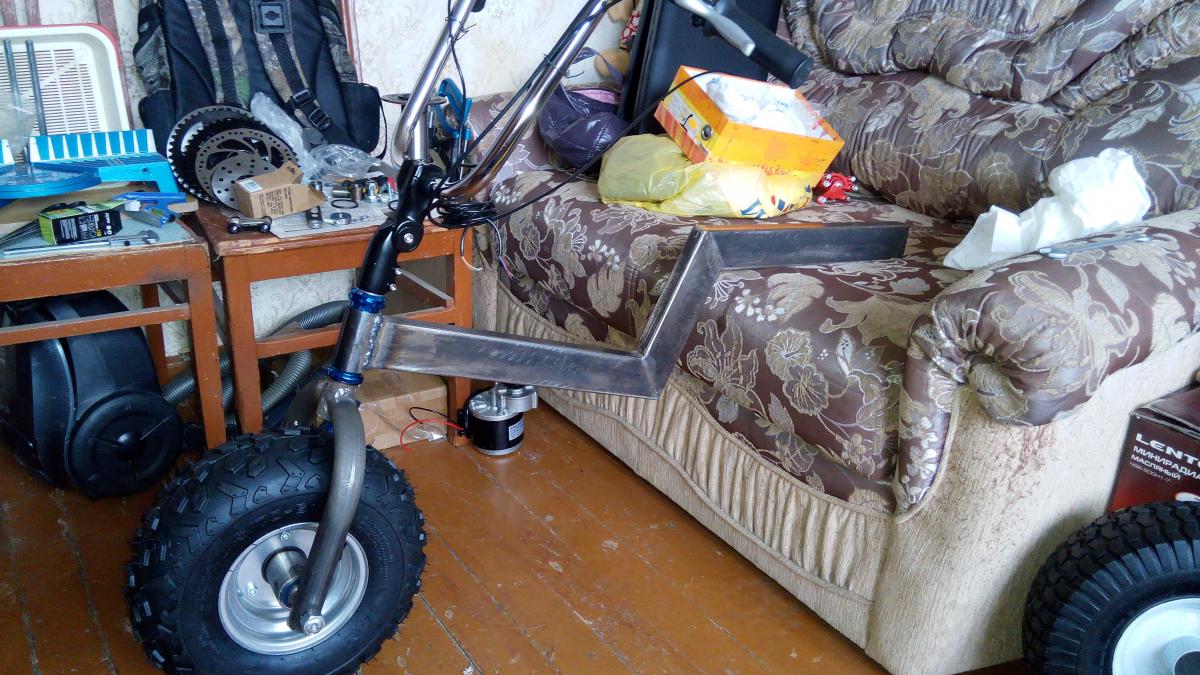

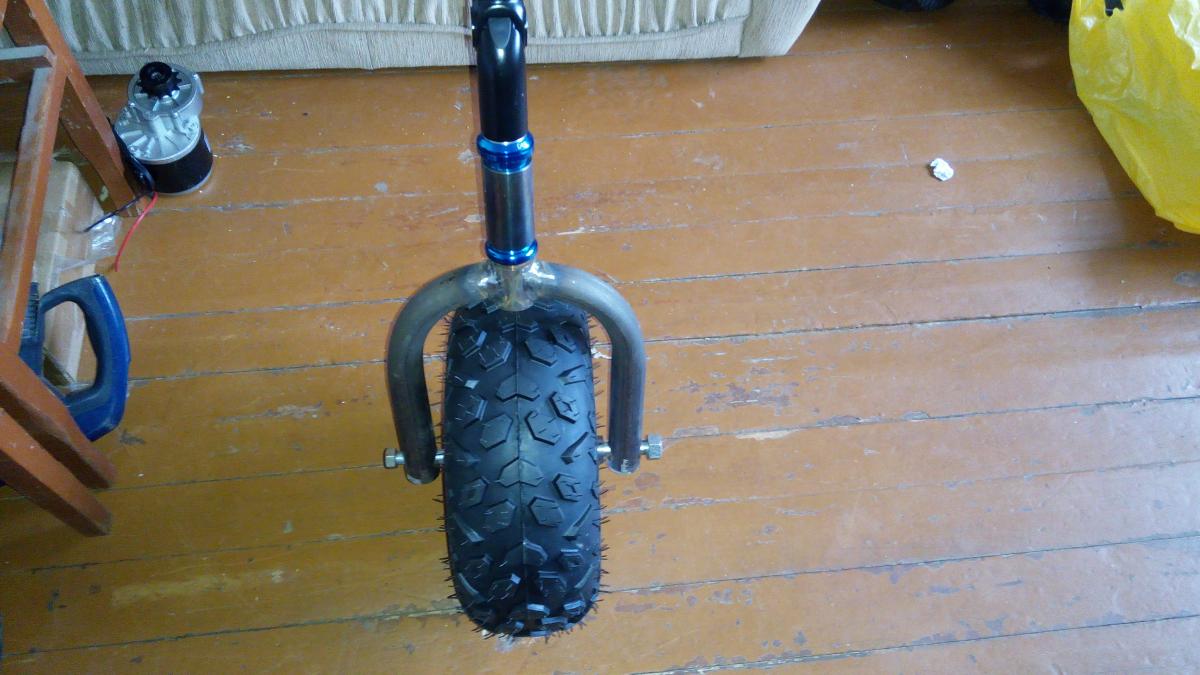

Черновая примерка деталей после сварки...Подшипники не осажены т.к. не убрал окалину еще.



[блестящий]

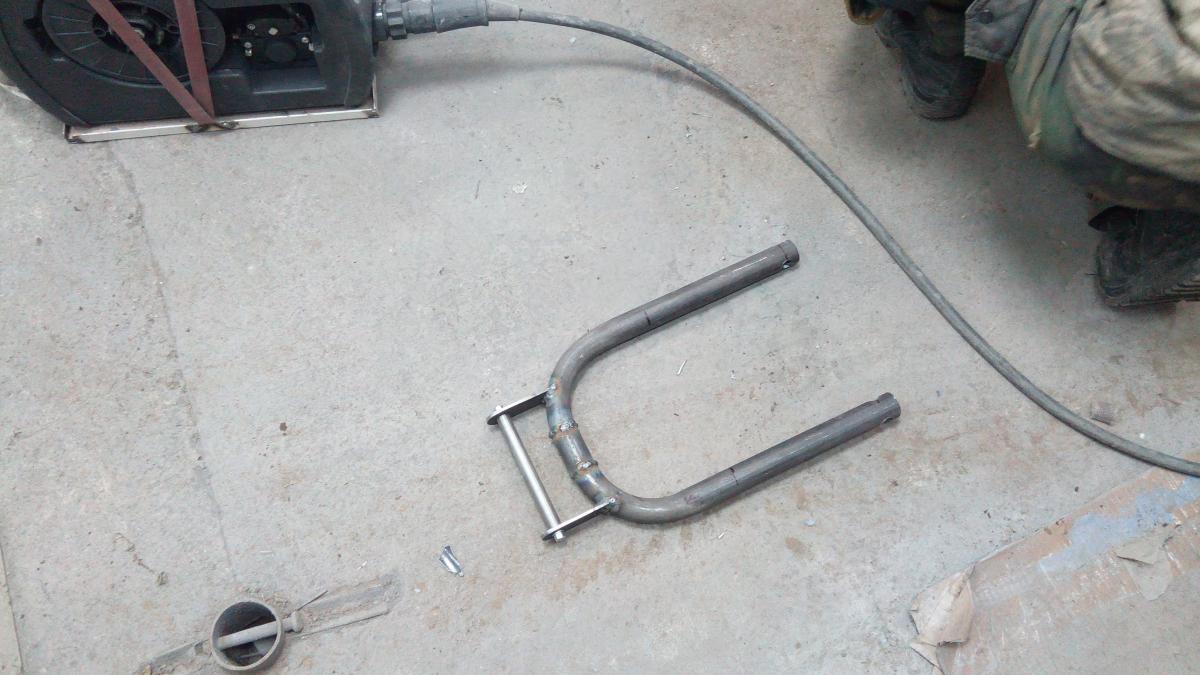

Задний маятник,перед сваркой.



[old uhu]

блестящий, Андрей, короткая поперечина, это ось качания маятника? Если да, то на её кронштейны косынки с боку надо бы добавить, что бы в сторону их не загнуло ИМХО.



[блестящий]

Все правильно.спасибо позже приварим



[блестящий]

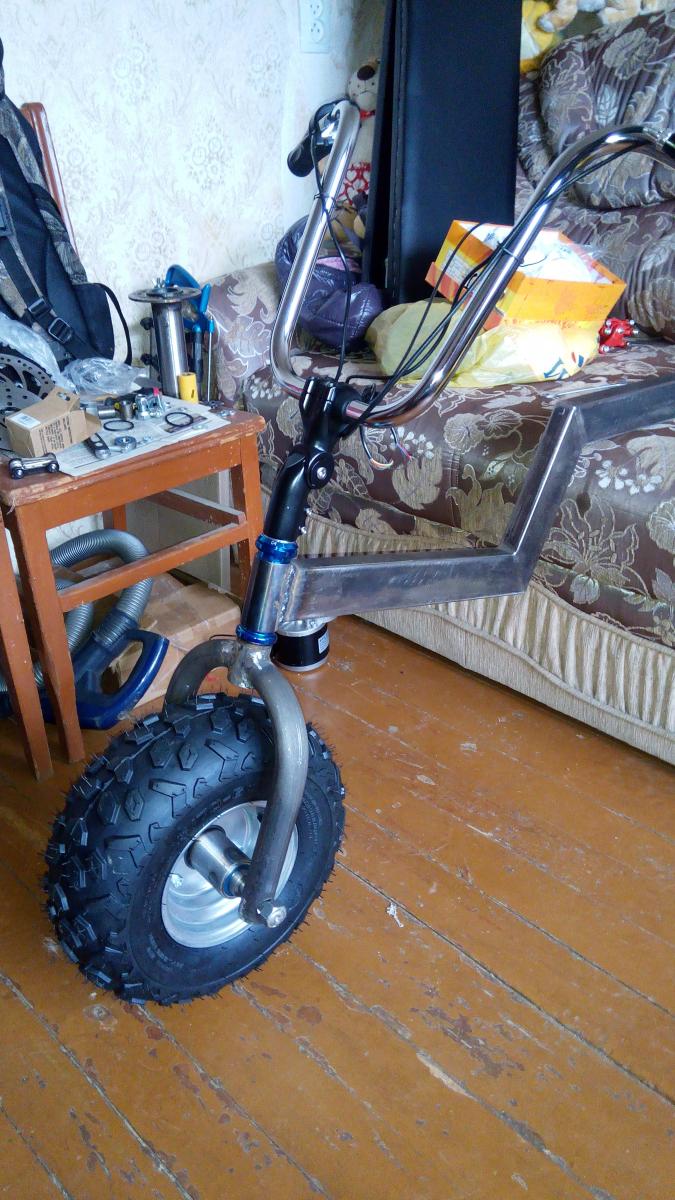

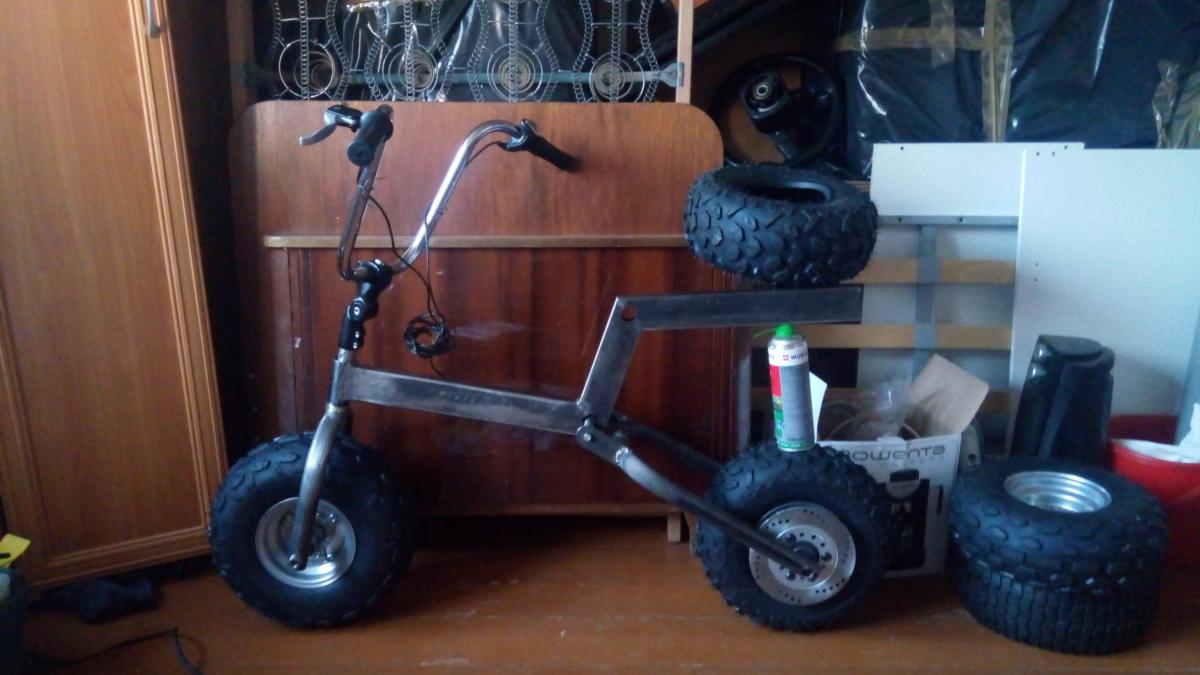

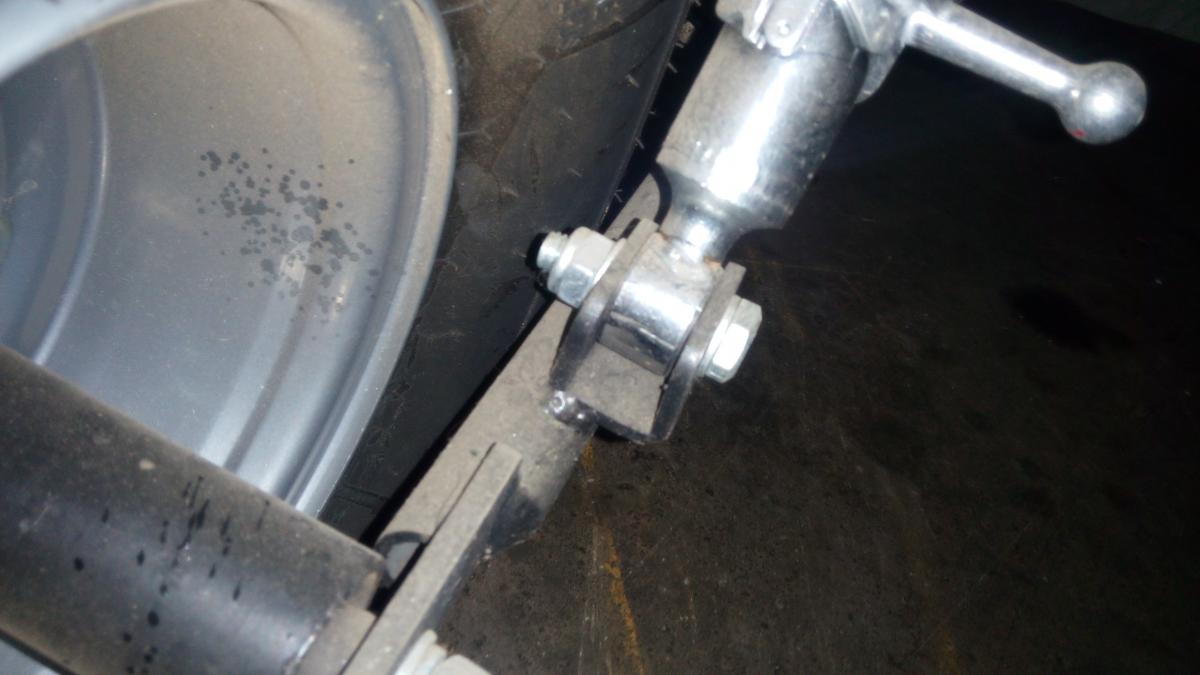

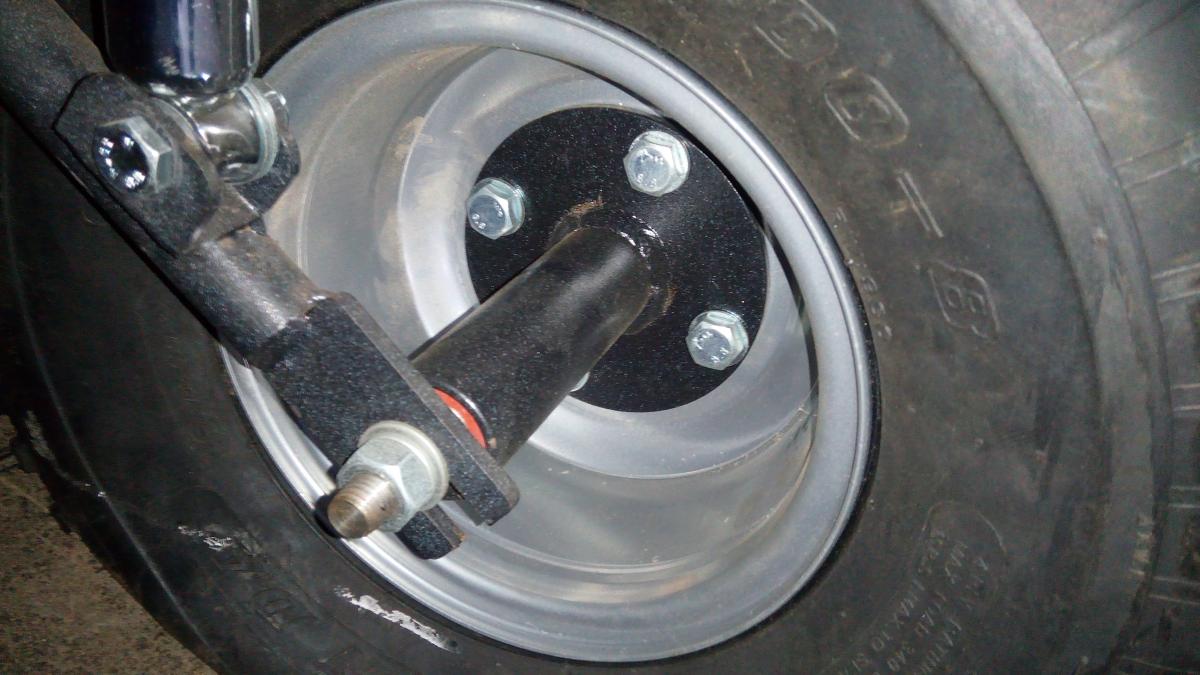

Примерка
