Метаемый снаряд охотничьего патрона

Как у любого музыкального произведения есть заключительный аккорд, так и у охотничьего патрона попадание метаемого снаряда в цель (или мимо) является заключительным аккордом выстрела. И так же, как в музыке, заключительный аккорд еще не характеризует всего произведения в целом, так и снаряд охотничьего боеприпаса еще не определяет сам по себе эффективность или поражающую способность всего патрона. Поражение цели камнем, брошенным рукой человека, зависит не столько от особенностей камня, сколько от того, кто, куда, как и зачем его кидает. Правда, это не совсем верно, а точнее, совсем не верно для пулевого патрона, где влияние конструкции пули очень весомо. Однако не будем забегать вперед, чтобы не потерять видение картины в целом. Начнем с дробового (картечного) снаряда как основного в боеприпасах к гладкоствольным ружьям.

Дробь и картечь — это, по сути дела, раздробленный снаряд, каждая часть которого имеет свои размеры: для дроби — не более 5 мм, для картечи — от 5 до 10 мм в диаметре. Дробово-картечный снаряд обычно состоит из свинцовых шариков. Шарики имеют свой размер, каждый из которых обозначен для дроби определенным номером.

В России выпускают 16 размеров охотничьей и спортивной дроби: ? 11—8; 7,5; 7—1 и далее «нулевки» — № 0, 00, 000, 0000. Каждый номер дроби отличается от предыдущего и последующего на 0,25 мм по диаметру. Чем меньше номер дроби, тем больше ее диаметр:

Чтобы хорошо это запомнить, нужно чаще вспоминать А.С. Пушкина: «Чем меньше женщину мы любим, тем больше нравимся мы ей».

Картечь в отличие от дроби различают не по номерам, а по размерам — минимальный диаметр 5,25 мм и далее ряд: 5,6; 5,7; 5,8; 5,9; 6,2; ...8,0; ...8,8; ...10,0.

Не имеет смысла приводить все размеры картечи, ибо на практике в большинстве случаев применяются три вида: 6,2, 8,0 (7,5) и 8,8 мм.

Максимальный размер картечи не должен превышать половины диаметра канала ствола оружия для оптимального размещения картечи в полости гильзы — иначе это называется «согласованием» по дульному срезу.

Массы дробо-картечных зарядов трех наиболее популярных калибров охотничьего оружия: 12-го - 32...35 г; 16-го - 25...28 г; 20-го - 20...23 г.

В этом контексте представляется нелишним разобраться в калибрах, ибо не все читатели, как нам кажется, знают, почему 16-й калибр меньше 12-го, а 20-й меньше 16-го, в то время как в нарезном оружии «Кольт» 45-го калибра больше «Парабеллума» 32-го калибра.

В гладкоствольном охотничьем оружии наименование калибра исходит из английской системы и связано с фунтом (но не стерлингов) как весовой единицей — примерно 400 г. Таким образом, мы говорим «калибр» — подразумеваем массу дробо-картечного заряда, мы говорим «масса заряда» — подразумеваем номер калибра.

В нарезном оружии, выпускаемом фирмами Западной Европы и США, широко распространена английская дюймовая система классификации калибров. Это означает, что 45-й калибр есть не что иное, как 0,45 дюйма, то есть диаметр пули патрона равен 0,45x25,4= 11,5 мм, а 32-й калибр соответствует 8 мм.

В эту же систему затесался и приобретший в последнее время популярность 410-й калибр гладкоствольного оружия, выпускаемого отечественными оружейниками. Здесь расчет ведется по диаметру гильзы (как для газового оружия), который оказывается равным 0,41x25,4= 10,4 мм.

Если к этому добавить нашу метрическую систему определения калибра в миллиметрах да плюс русскую трехлинейку (7,62 мм), где диаметр пули определяется тремя десятыми дюйма или графически тремя линиями (трехлинейка), то непосвященный решит, что его специально запутывают. Лучше, скажет он, я буду изучать китайские иероглифы. Мы не против китайских и других иероглифов, но категорически утверждаем: каждый настоящий мужчина должен мало-мальски разбираться в оружии и калибрах, даже если он не охотник и ни разу не держал ружье в руках. Вы спросите — зачем? Вопрос неуместен. Хотя бы для того, чтобы блеснуть своими знаниями перед женщиной, когда других аргументов, подтверждающих мужское достоинство, уже не остается.

Наш читатель, конечно, понимает, что это шутка, но... вернемся к дробовым зарядам.

Свинцовая дробь в зависимости от содержания в ней сурьмы и соединений мышьяка производится следующих типов: охотничья твердая (ОТ), охотничья мягкая (ОЛ) и спортивная твердая (СТ). По способу изготовления дробь может быть штампованной (Ш), литой (А), катанной (К). Охотничья мягкая дробь (ОЛ) и картечь (КО) производятся из относительно чистого свинца марок Cl, C2, СЗ и имеют твердость 5...6 кгс/мм2. У твердой дроби этот показатель более чем в 2 раза выше — 13...16 кгс/мм2 и даже достигает значения 19 кгс/мм2.

Мягкая дробь из чистого свинца деформируется при выстреле, периферийные дробины, двигаясь по снарядному входу патронника и каналу ствола, значительно истираются, теряя форму и часть массы, что ухудшает выстрел. Еще один недостаток мягкой дроби связан с почти неизбежным освинцовыванием канала ствола, что становится особенно опасным при применении капсюлей с гремучертутным составом (например, «Жевело М»), когда вредные остатки капсюльного нагара не удаляются и под слоем свинца начинается корродирование металла. Во многом эти недостатки устраняются применением твердой или, как ее иногда называют, каленой дроби. Она получается путем добавки в свинец сурьмы или использования сурьмянистого свинца. Сурьма легче свинца, ее добавка до 6 % резко увеличивает твердость дроби при незначительном снижении массы.

Твердая дробь значительно меньше деформируется, выдерживает увеличенные скорости (более 400 м/с), улучшает бой оружия на 10...20 %. Казалось бы, все ясно, надо делать патроны только из твердой дроби (в боеприпасах иностранного производства дробь имеет твердость, как правило, близкую к 15 кгс/мм2). Однако совсем отказываться от мягкой дроби не следует. Твердая дробь дает лучшие показатели при стрельбе на дальние дистанции, но при отстреле зверя и птицы на близком и даже среднем расстоянии, особенно из-под собаки, мягкая дробь не противопоказана.

Мы не стремимся дать нашим читателям какие-то конкретные советы, как и каким патроном стрелять в той или иной ситуации — для этого есть множество охотничьих справочников. Вообще, давать советы — дело крайне неблагодарное и даже опасное. Недаром в народе говорят: первый кулак свату. Да минует нас чаша сия!

Бытует мнение, что правильная шарообразная форма, одинаковый диаметр и масса дроби обеспечивают снаряду компактный полет и меньшую растянутость, что и определяет эффективность выстрела. Деформированная дробь при вылете из канала ствола ружья может косо отклоняться от основного направления, и, кроме того, теряет скорость гораздо быстрее, чем круглая дробина. Это так же верно, как то, что лучше быть богатым и здоровым, чем наоборот. Однако в реальной жизни идеальная по форме дробь при снаряжении массового патрона встречается крайне редко. Наш многолетний практический опыт убеждает, что и далекая от идеальной дробь при правильной сборке патрона обеспечивает вполне приличные результаты и по рассеиваемости (кучности), и по убойности.

Некоторые соображения о выборе номера дроби. Опуская многочисленные рекомендации различных охотничьих справочников, отметим наиболее интересные, на наш взгляд, моменты, которые следует при этом учитывать. Считается теоретически и хорошо проверено на практике, что четыре-пять мелких дробин надежнее поражают дичь, чем одна-две крупные. Масса одной дробины должна соответствовать в среднем 1/5000 массы отстреливаемого животного, а скорость полета дроби при попадании в цель выше 150 м/с.

Расчетами и практикой установлено: для надежного поражения цели убойная (живая) сила трех-четырех дробин должна равняться массе отстреливаемой дичи.

Разумеется, убойная сила связана с тремя параметрами: номером дроби (диаметром, а значит и массой), скоростью ее полета и расстоянием до цели.

Так, по справочным данным, для дроби ? 5 при скорости полета 220 м/с и дистанции стрельбы 35 м убойная сила одной дробины равна 0,47 кг/см2. С уменьшением номера дроби увеличивается убойная сила отдельно взятой дробины.

Вызывает, однако, удивление размерность этого параметра, которая приводится в справочниках — кг/см2. С точки зрения физики, для оценки поражающего фактора снаряда любого вида оружия более правильным представляется считать энергию встречи с целью, которая определяется массой и скоростью метаемого тела. Размерность энергии — кгс • м или Дж.

К примеру, предельно допустимая энергия встречи упругого метаемого элемента патрона травматического (останавливающего) действия, определяемого медицинскими нормами для жизненно важных органов человека, составляет 80 Дж. Для сравнения — энергия поражения пулей 9-мм патрона пистолета Макарова на дистанции стрельбы 10... 15 м равна примерно 400 Дж, охотничьей пулей 12-го калибра — более 700 Дж на расстоянии 45 м.

Охотнику необходимо знать, чтобы потом не обвинять в своих неудачах боеприпасы (а порой так хочется найти виновника своего промаха, вплоть до потусторонних сил): стандартным патроном дичь может быть надежно поражена при стрельбе мелкой дробью (? 9—7) в пределах короткой дистанции 15...20 м, средней дробью (? 5-3) - 30...40 м и крупной дробью (? 1-4/0) -до 50 м.

Немного об экологии. Заканчивая разговор о дробовом заряде охотничьего патрона, нельзя не упомянуть о проблеме так называемой экологически чистой дроби, то есть дроби из железа вместо свинца. Эта проблема широко обсуждается последние годы и в нашей стране, и за рубежом, хотя она далеко не нова.

М. Блюм и И. Шишкин (Охотничье ружье.— М.: Экология, 1999) очень точно подметили, что еще 150 лет назад свинцовую дробь пытались заменить железной или чугунной. Об этом написал даже Жюль Верн в знаменитом романе «Таинственный остров» (1875 год).

У проблемы замены свинцовой дроби на стальную есть и горячие сторонники, и принципиальные противники. Сторонники (наиболее твердые и заинтересованные из них С.Г. Митичкин и Т.С. Митичкин. Боеприпасы нового поколения.— М., 1997) опираются в основном на природоохранную сторону, утверждая, что свинцовая дробь отравляет водоемы, почву, водоплавающих птиц и через них — людей.

Противники замены свинцовой дроби приводят такие доводы:

• значительное ухудшение баллистики патрона со стальной дробью — снижается поражающая дистанция стрельбы из-за резкого падения скорости более легких стальных дробин;
• возникает опасность повреждения стволов ружей, прежде всего в дульном сужении;
• нарушение экологического равновесия в природе происходит прежде всего из-за промышленных сбросов, стоков с полей, радиоактивных выбросов и т.д.

Свинцовая дробь — это только малая капля в море экологического безобразия. Наша позиция: экология — важнейший элемент человеческой жизнедеятельности, сбрасывать ее со счетов, даже в малой толике, аморально. Что касается технических проблем со стальной дробью, они разрешимы инженерными способами:

• увеличением диаметра дробин (на два номера) по сравнению со свинцовыми;
• применением пыжей-контейнеров специальной конструкции, повышающих безопасность прохождения заряда через чоки (дульные сужения) ружей и обеспечивающих более длительное сопровождение дробового снаряда после вылета из канала ствола;
• использованием более быстрогорящих порохов, например, из семейства «Сунаров»;
• наконец, удлинением размеров патронника ружей (типа «Магнум») и гильз для размещения большего по массе заряда дроби.
• Казалось бы, все так. И все же? Три, по крайней мере, невыясненных аспектапрепятствуют зажиганию зеленого света для сталь ной дроби:
• нет опубликованных результатов сравнительных стрельбовых испытаний на живучесть ружей при отстреле на ресурс параллельно патронами с двумя типами дроби;
• отсутствуют убедительные данные о рикошете несвинцовой дроби, который очень опасен, особенно при коллективной охоте;
• наконец, самое главное, стоимость дроби из железа оказалась (очевидно, в силу технологических факторов) выше стоимости свинцовой, что делает вообще нереальным ее применение.

Если к этому добавить сужение маневра для охотника при стрельбе стальной дробью только с пыжом-контейнером, и не по мелкой дичи, то картина становится, мягко выражаясь, мрачноватой. И тем не менее исследования в этом направлении должны быть продолжены, ибо, на наш взгляд, перспектива у экологически чистой несвинцовой дроби есть и должна быть.

Описание конструкций и технические характеристики пуль для патронов к гладкоствольным охотничьим ружьям довольно широко представлены в различной охотничьей литературе. Наиболее полно это сделано В.Н. Трофимовым (Охотничьи боеприпасы: Справочник.— Минск, 1996), несколько менее подробно, но вполне достаточно для массового читателя — В.В. Леонтьевым (Охотник.- СПб, 1995 ), М.М. Блюмом и М.Б. Шишкиным (Охотничье ружье.— М., 1994).

Мы не претендуем на то, чтобы сказать новое слово в этой области, однако считаем необходимым для полноты картины еще раз, хотя бы кратко, напомнить читателю об основных конструкциях пуль для патронов гладкоствольного оружия, их классификации, достоинствах и недостатках.

Итак, о классификации. Большинство авторов разделяют пули для гладкоствольного оружия на группы по следующим основным признакам.

1. По материалу, из которого изготовлена пуля. Чаще для изготовления пуль используют свинец,

либо чистый, либо с добавками сурьмы или мышьяка. Из-за больших ускорений при выстреле мягкие свинцовые пули могут деформироваться, что отрицательно влияет на кучность стрельбы. Поэтому некоторые виды пуль для гладкоствольных ружей, правда очень редко, изготавливают с более твердыми оболочками (оболочечная или полу-оболочечная пуля), либо вытачивают из стали (пуля Блондо) или латуни (пуля Рубейкина).

2. По конструктивным признакам, в основном связанным со стабилизацией пуль в полете (круглые (шаровые), стрелочные, турбинные, турбо-стрелочные и другие).

3. По разрушительному действию в преграде или теле животного — экспансивные и неэкспансивные. Экспансивные пули, в отличие от неэкспансивных, имеют либо смещенный назад центр тяжести, что вызывает их опрокидывание в теле животного, либо неполную оболочку, обеспечивающую разделение пули на части.

4. Калиберные или подкалиберные пули. Первые имеют диаметр, равный диаметру канала ствола (калибру), поэтому могут использоваться только для стрельбы из ружей с цилиндрической сверловкой ствола. Подкалиберные пули имеют меньший диаметр, чем калибр оружия, и могут использоваться для стрельбы из ружей с дульными сужениями (чоками). Такие пули снабжаются специальными приспособлениями для центровки их в стволе.

Обычные, или круглые, пули, как правило, изготавливают из свинца. У этих пуль центр тяжести и центр симметрии совпадают, поэтому они не отклоняются в полете при встрече с мягкими препятствиями. Калиберная круглая пуля при стрельбе из цилиндрического ствола дает надежный бой на расстоянии до 80 м.

Промышленностью выпускается подкалиберная круглая пуля «Спутник», снабженная центрующими поясками и специальными сминаемыми при стрельбе приливами. Она может быть использована при стрельбе из ружей с чоками, однако необходима подгонка (калибровка) этих пуль под конкретные сужения с диаметральным зазором примерно 0,5 мм.

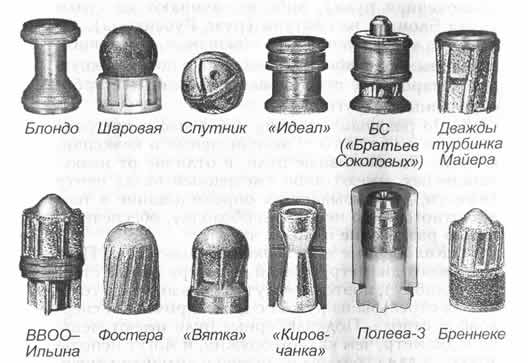

Пули для гладкоствольного оружия

Преимуществом круглых пуль являются простота изготовления, устойчивость в полете. Недостатком — большие рикошеты, слишком малая масса, что снижает поражающее действие пули.

Турбинные, пули конструктивно выполнены таким образом, что в полете обеспечивается их стабилизация за счет быстрого вращения вокруг своей продольной оси.

Эти пули представляют из себя монолит, выполненный из свинца, имеющий более тяжелую головную часть и более легкую хвостовую. По центру корпуса этих пуль имеется сквозной цилиндрический или конический канал с наклонными лопастями, некоторые конструкции имеют наклонные ребра по наружной поверхности корпуса. Эти лопасти и ребра обеспечивают вращение пули в полете.

Из турбинных пуль наиболее распространены пули «Идеал», Штеденбаха, БС («Братьев Соколовых»), так называемая турбинная пуля Майера (дважды турбинка Майера).

Турбинные пули, в отличие от пуль других конструкций, благодаря хорошим внешнебаллистическим характеристикам обеспечивают удовлетворительную точность и постоянство боя. Наилучшая из них — пуля Майера — обеспечивает прицельный выстрел на расстоянии до 120 м, при этом она обладает отличной убойностью и останавливающим действием.

Недостаток пуль турбинного типа — значительные отклонения их при встрече с мелкими препятствиями (ветками).

Стрелочные пули стабилизируются в полете по типу оперенной стрелы, то есть имеют хвостовик-стабилизатор. Центр тяжести этих пуль смещен к головной части, что также способствует стабилизации в полете. Как правило, стрелочные пули снабжены пластмассовыми контейнерами или направляющими поясками, сминаемыми при прохождении дульных сужений. Эти приспособления центруют подкалиберные пули в стволе и обеспечивают правильное их положение при вылете из ствола.

Большое разнообразие конструкций пуль этого типа не дает возможности остановиться на каждой конструкции подробно. Особо интересующихся мы можем отослать к упоминаемой нами литературе, где рассмотрены конструкции пуль Виц-лебена, ВВОО — Ильина, Александрова, Шары-кина, Диаболо, Фостера, «Вятка», «Кировчанка» и других.

Мы же в качестве примера рассмотрим одну пулю этого типа — пулю Полева, которая в настоящее время широко используется для изготовления пулевых патронов. Эта пуля обладает всеми атрибутами пуль стрелочного типа: каплевидной формой свинцового корпуса, смещением центра тяжести в головную часть, хвостовиком-стабилизатором и контейнером из полиэтилена.

Хвостовой пыж-стабилизатор имеет с одной стороны цилиндрическое углубление, с противоположной — юбку-обтюратор. В цилиндрическое углубление стабилизатора вставляется при монтаже свинцовый цилиндрический хвостовик пули, который при выстреле за счет перегрузки деформируется и прочно скрепляет пулю со стабилизатором. Поэтому пуля Полева летит до цели вместе с пыжом-стабилизатором, обеспечивающим ее устойчивость в полете.

Пуля Полева подкалиберная, диаметр ее на 2,5 мм меньше диаметра канала ствола. Центровку пули в стволе и прохождение ее через дульные сужения наряду с пыжом-стабилизатором обеспечивает контейнер, состоящий из двух полуцилиндров, разлетающихся в стороны при вылете пули из ствола.

Имеются еще две модификации пуль Полева — Полева-2, стабилизатор которой обладает повышенной по сравнению со стабилизатором пули Полева обтюрирующей способностью, и Полева-3 с центральным экспансивным отверстием.

Пули Полева довольно просты по конструкции, удобны в сборке, не требуют применения пыжей и прокладок. При оптимальном сочетании диаметров контейнера пули и гильзы можно обойтись без завальцовки дульца гильз при сборке.

По сравнению с большинством других пуль пуля Полева отличается высокой скоростью (385...400 м/с), хорошей останавливающей способностью и точностью боя: на дистанции 45 м поперечник рассеивания 60...110 мм. Пули Полева выпускаются 12, 16 и 20-го калибров, Полева-2 и Полева-3 — пока только 12-го калибра. Масса пороха «Сокол» или «Сунар» при снаряжении патронов с пулей Полева приблизительно на 0,2 г меньше, чем масса соответствующего дробового патрона.

Турбострелочные пули сочетают в себе оба способа стабилизации при полете: хвостовик-стабилизатор, как у стрелочных пуль, и аэродинамические ребра или лопасти, присущие турбинным пулям.

К наиболее известным пулям этой группы относятся пуля «Якана» (иногда неправильно называемая «Жаканом»), пуля Бреннеке и пуля «Стрела», выпускаемая Краснозаводским химическим заводом. Эти пули близки по конструкции, имеют цилиндрический свинцовый корпус, только у пули «Якана» он спереди немного сглажен, у пули Бреннеке заострен, а у пули «Стрела» корпусу придана каплевидная форма. На боковой поверхности этих пуль имеются тонкие направляющие ребра, частично сминаемые при проходе через чок. Эти ребра также придают пулям вращение в полете. В хвостовой части пули «Якана» выполнен свинцовый отросток, на который насажен войлочный пыж с двумя картонными прокладками. Такой же пыж у пуль «Стрела» и Бреннеке крепится к телу пули винтом. В последнее время эти пули стали выпускать также и с пластмассовым контейнером, состоящим из двух половинок.

Турбострелочные пули пригодны для стрельбы на расстояние до 80 м, при этом поперечник рассеивания на дистанции 45 м может достигать 16...20 см. Недостатком этих пуль является слабая обтюрация в стволе, что снижает скорость вылета. Стабилизирующее действие пыжей также мало, даже в сочетании со слабовращательным действием ребер на корпусе.

Пули для «парадоксов». Особо следует отметить пули для стрельбы из ружей, имеющих стволы со сверловкой «парадокс», то есть нарезным чоком. Пули этих ружей имеют ведущие пояски, врезающиеся в нарезы чока, при этом пуле придается значительное вращение. Пули для «парадоксов» делают более твердыми (сплав 85 % свинца, 10 % олова, 5 % сурьмы). Скорость и убойная сила у такой пули не ниже, чем у нарезного оружия такого же калибра.
