ИЖ-18МН работа с УСМ

[Gromozeka]

Речь пойдет о работе с ударно-спусковым механизмом и что с ним делать, или не делать. С картинками

Итак имеем образец в виде ИЖ-18МН.


Проблема, которая была обнаружена при пристрелке на полигоне, выглядит следующим образом:
- при закрывании ружья с патроном, без постановки на предохранитель, происходит выстрел.
т.е. не готовность к выстрелу, а именно выстрел!
Решение:
- из арсенала изъять и лечить доступными средствами немедленно.

После консультаций с "профессором", "больной" попал в надежные руки "заведующего хирургическим отделением", и дело пошло

!!! Если у кого-либо возникают малейшие сомнения относительно возможности самостоятельно произвести действия по разборке-сборке, убедительная просьба - не делайте ничего самостоятельно, обращайтесь к людям знающим слесарное дело и умеющим работать !!!

Последовательность вскрытия была следующей:

1. Снимаем приклад.
Понадобятся: отвертки "+" и "-" длиной от 10 см.
Время: 30 сек.

2. Разбираем механизмЪ.
Понадобятся: выколотки (или их аналоги) 2,3,5 мм.; скрепка или иголка; терпение и аккуратность !, wd-40.
Время: 20 мин.

Вот он:


немного смачиваем точки 2-5 wd-40.
взводим механизм.
вставляем скрепку (иголку или что-то тонкое ~ 1,5 мм) в отверстие №1.
вытаскиваем поджатую пружину со вставленной скрепкой.
последовательно, от 2 до 5 разбираем УСМ.
освобождаем детали и осматриваем их состояние.


В моем случае оказалось, что проблема была обусловлена плохим напиллингом вообще и курка в частности.
Смотрите сами:

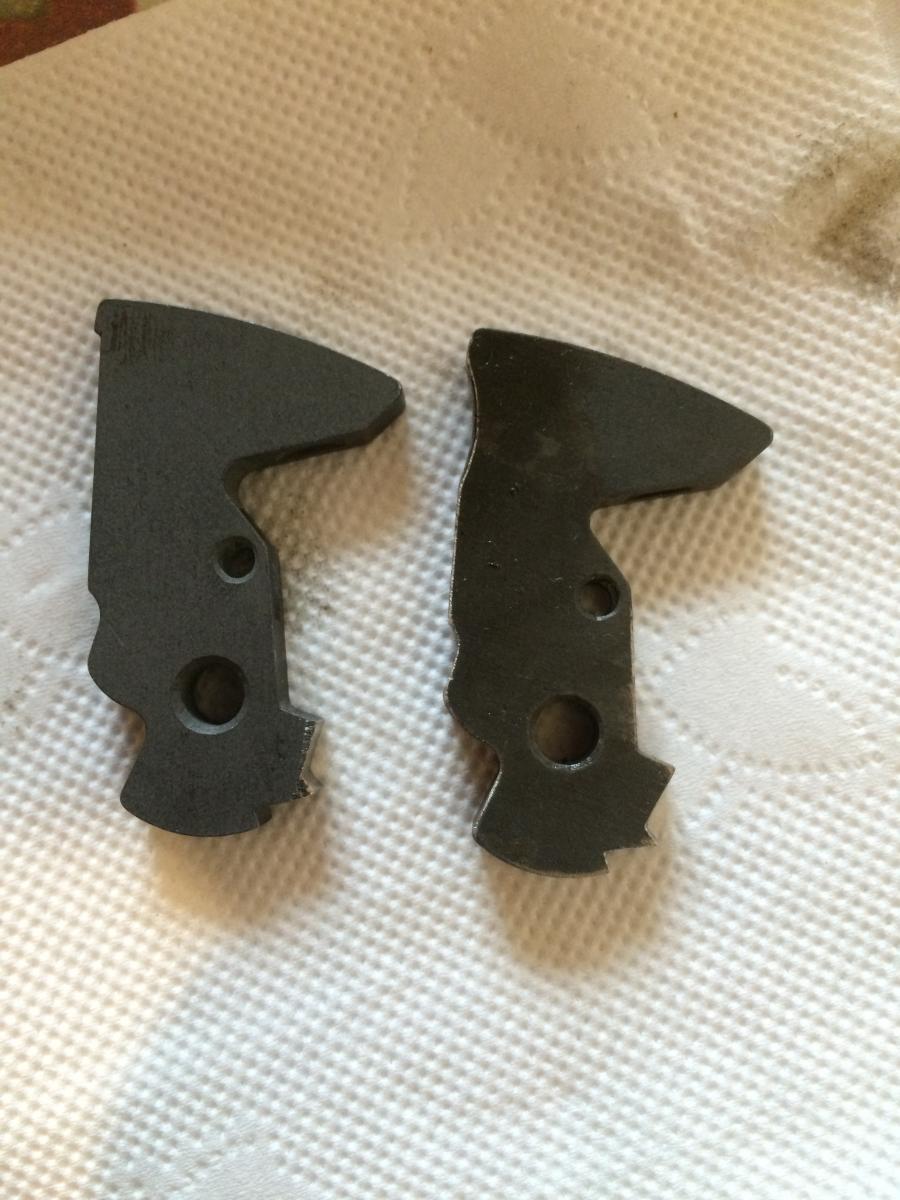

нормальный VS "больной"

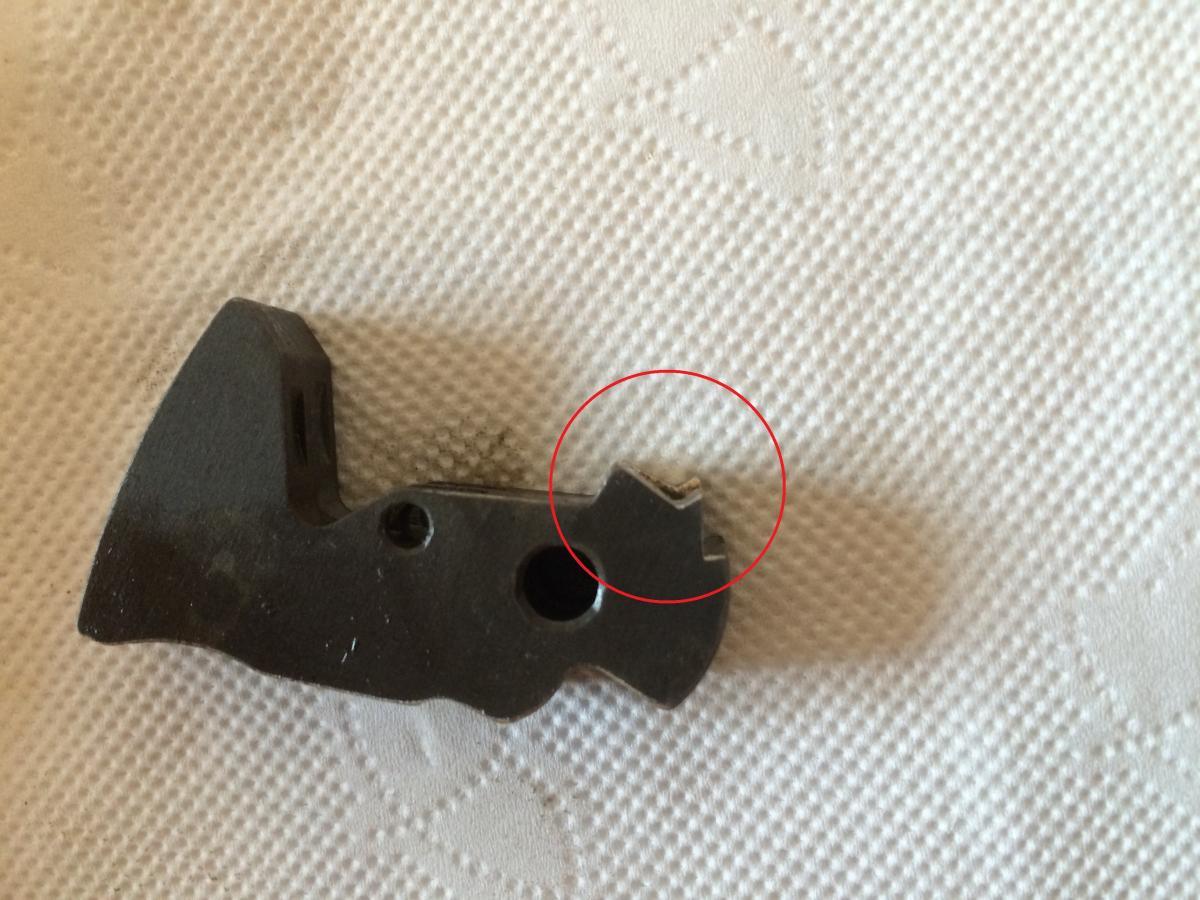

Здесь хорошо видно как, видимо следуя советам по "тонкой настройке" механизма, был сточен (испорчен) верхний курок.


3. Производим замену и собираем механизмЪ.
Понадобятся: выколотки (или их аналоги) 2,3,5 мм.; нейтральное масло; терпение и аккуратность !.
Время: 20 мин.

Смачиваем нейтральным маслом и в обратной последовательности собираем УСМ.

4. Проверка работы механизмЪа.

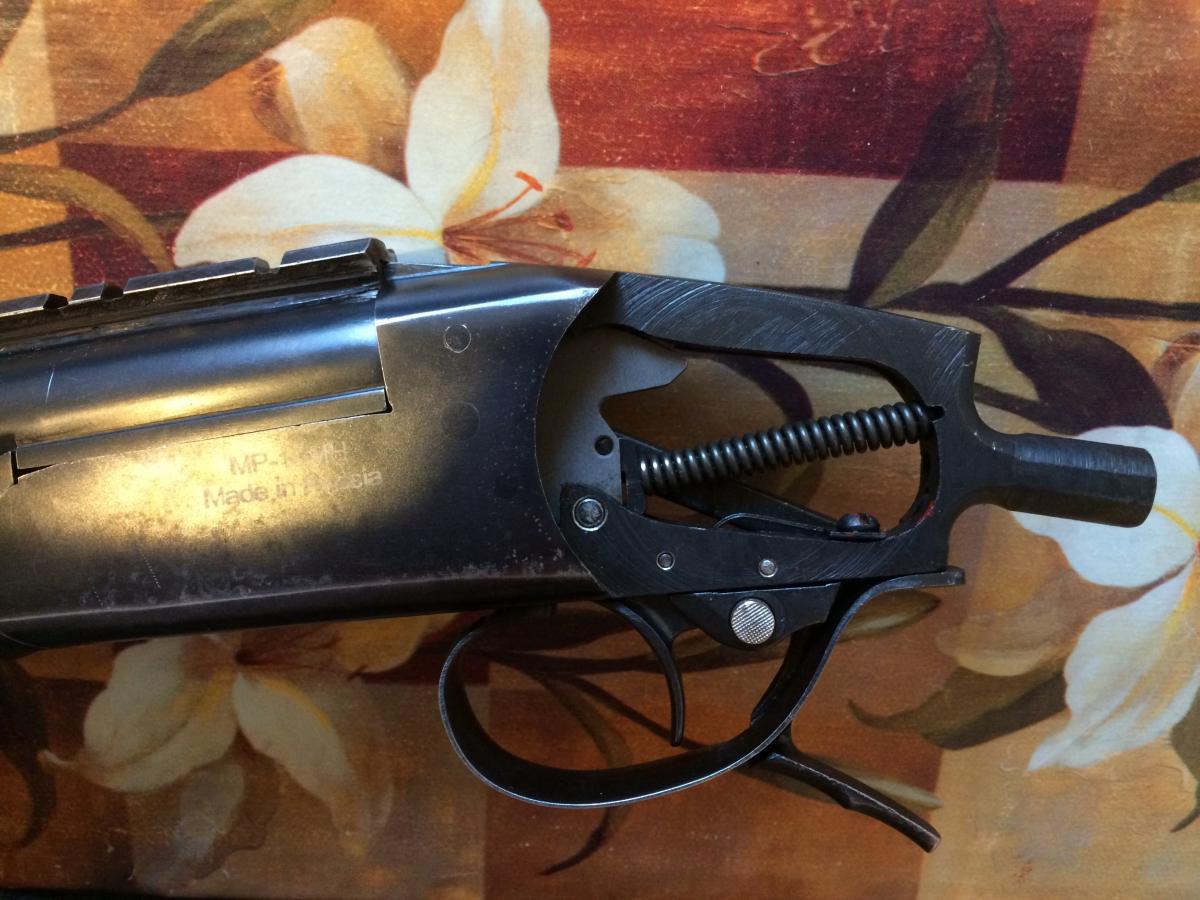

Исходное положение:

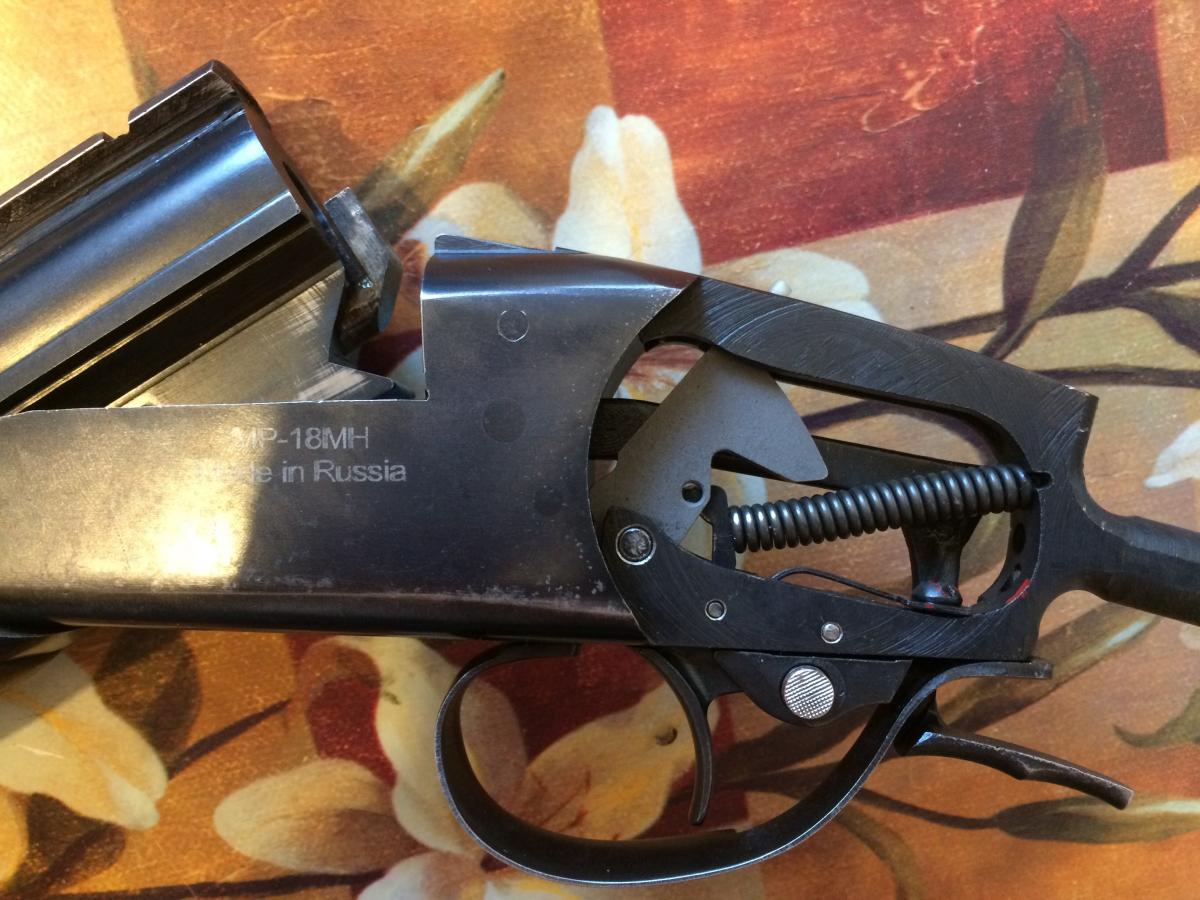

Закрываем ствол:

Убеждаемся, что курок не "ушел на боёк".

Нажимаем на спусковой крючек:

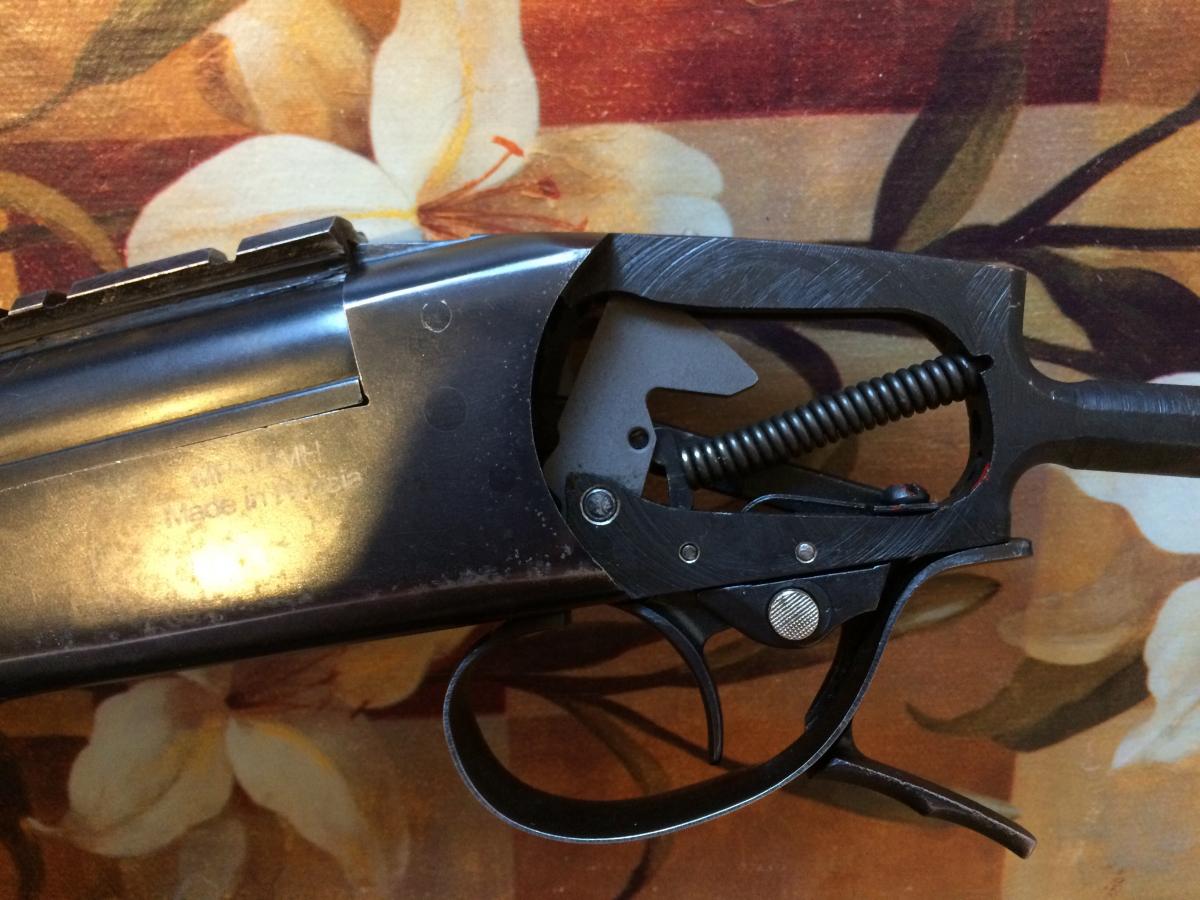

Курок "ушел на боек".

Проверку производим несколько раз. Должен работать без сбоя.

5. Прикручиваем приклад.
Понадобятся: отвертки "+" и "-" длиной от 10 см.
Время: 30 сек.

Возможно у кого-то появится желание добавить материал - только с картинками !!!

Вот, как-то так.



[Alex-ali]

После консультаций с "профессором", "больной" попал в надежные руки "заведующего хирургическим отделением", и дело пошло

Ну ты Саня маханул профессор)) Так, скромный лекарь



[АЯ]

Добрый день, Александр. Самый сложный момент во всей разборке-сборке УСМ Ижа, на мой взгляд -, это, в процессе сборки, сжать боевую пружину на толкателе перед установкой на место. Если есть фото, как Вы это сделали, просьба выложить для тех, кто полезет в УСМ в первый раз и столкнется с этой проблемой.



[Ivanich]

АЯ, Так она же сжатая снимается (с контровкой) так и ставится обратно...)))))



[kkk2005]

На Ганзе в теме про Иж-18МН есть фотография приспособления для сжатия при помощи УПС.
Я эти пружины сжимаю и разбираю на МЕС600, на позиции для установки капсюлей. При наличии помощника можно сжать на настольной закрутке. Раньше я выполнял эту операцию и на тисках, но для этого нужны тиски с соотвующим разлетом губок.

--- Добор поста---

Ivanich, Так это в данном конкретном случае, а "продвинутые" владельцы Ежиков снимают пружину для замены её на пружину от Иж-27 и обрезки витка.
Опять же Александр просто заменил курок вместо того чтоб просто чуть поменять угол для возврата самозатяга.



[АЯ]

АЯ, Так она же сжатая снимается (с контровкой) так и ставится обратно...)))))

В случае Александра - ДА. Но, при большем "напилинге" УСМ, в частности - обрезки или замены боевой пружины, а именно этим большинству владельцев Ижа, читающим этот форум, приходиться заниматься, необходимо будет решить проблему сжатия. Я лично сжимал тисками с тонкими щеками и с подходящим отверстием в одной (щеке) из них.
