Клинит нижний боек на ТОЗ-34

  • Автор темы Автор темы Reper
  • Дата начала Дата начала
У меня на Т-34 бывает после выстрела,трудно открыть ствол!Такое ощущение,что рычаг отпирания заедает или что там может быть?Но бывает такое не всегда!

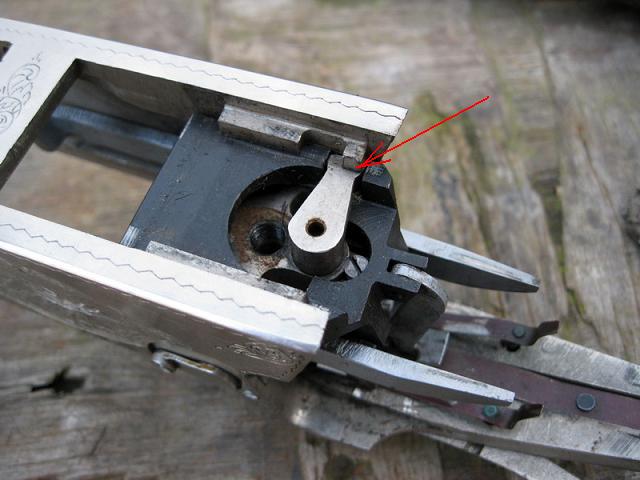

Клинит здесь:

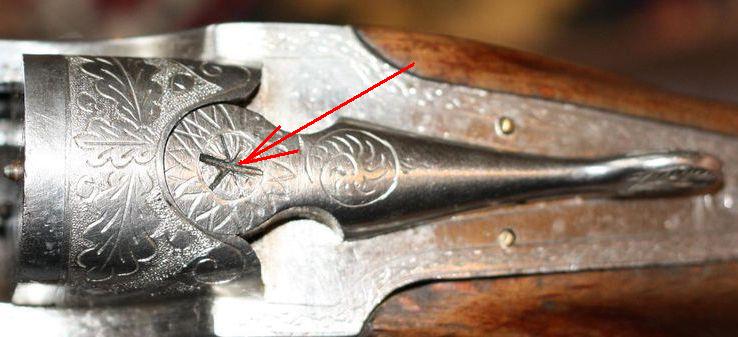

Подтянуть этот винт:

Медик,
на Т-34 бывает после выстрела,трудно открыть ствол!
Макс, это 100 процентов дует донце гильзы. Экстрактор не может её сразу выдвинуть, от этого и неоткрывание.

Такое ощущение,что рычаг отпирания заедает

100 процентов дует донце гильзы.
Если заедает рычаг отпирания, он трудно отводится вправо, гильза тут абсолютно ни причём. В данный момент взаимодействуют только рычаг, ось рычага и запорная рамка. И заедание происходит в месте сочленения, соединения рамки с рычагом.
Дутая гильза может влиять только на переламывание стволов, когда в работу начинает вступать выталкиватель (эжектор, или экстрактор).

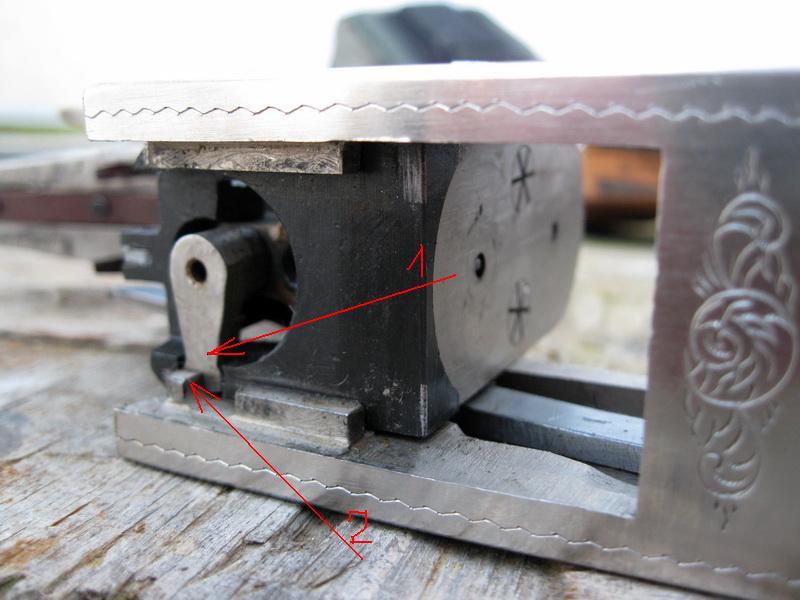

Рычаг- 1, цепляется за выступ- 2, не даёт свободно отодвинуть рамку. Подтянув винт рычага, ось подтянется плотнее вверх к рычагу,как бы отодвинется от выступа-2, открывание будет свободнее.

Последнее редактирование:
Орёл,
Дутая гильза может влиять только на переламывание стволов, когда в работу начинает вступать выталкиватель (эжектор, или экстрактор).
Ну я так и понял, что стволы не о крываются... Про рычаг как то упустил...

Рычаг- 1, цепляется за выступ- 2, не даёт свободно отодвинуть рамку

Либо износ эксцентрика и неполное убирание рамы запирания.


Подтянув винт рычага, ось подтянется плотнее вверх к рычагу,как бы отодвинется от выступа-2, открывание будет свободнее.

Но может подклинивать ключ запирания.

Либо износ эксцентрика и неполное убирание рамы запирания.

может подклинивать ключ запирания.

Но ключ запирания это и есть- рычаг, пружина рычага, ось рычага, запорная рама - именно то, что не корректно работает у человека.
Износ эксцентрика и не полное убирание рамы ( что редкость) может влиять только на открывание стволов. Но тогда это будет постоянно. На мягкий, плавный отвод рычага вправо, не износ эксцентрика, не убирание рамы не влияет. Медик пишет - заедает рычаг после выстрела, то есть его не отвести вправо, либо это делается с трудом, но не всегда.
В замке запирания появился не значительный, продольный люфт по оси рычага, который гуляет туда, сюда. Иногда затрудняет отвод рычага вправо. Убирается подтягиванием винта. Эксцентрик сядет плотнее в запорную раму и перестанет цепляться за выступ. При ремонте ТОЗов, сталкивался только с такой неисправностью.

Орёл,Спасибо,сегодня попробую подтянуть!
