Генштабовские топокарты с наложенной квартальной сетью лесничеств как сделать?

[Leshii]

В общем, всё в заголовке. Возникла потребность в создании растровых топокарт с наложенной на них сетью кварталов по лесничеству. площадь - около 7млн га. Т.е понимаю. что нужно как то склеить листы генштабовских карт, отдельно склеить планшеты лесничества и по каким то точкам их наложить друг на друга. Вопрос в том, с помощью каких прог это можно сделать и КАК!!! С графикой никогда не имел дела...



[kkk2005]

Вопрос в том, с помощью каких прог это можно сделать и КАК!

Сережа озадачил!
Перевод графики в растровые карты описан здесь: http://piterhunt.ru/scripts/forum/showthread.php?t=52590
Отдельно каждая карта проблем не вызовет. Как совместить просеки и топооснову "малой кровью" просто не представляю. Недавно шел разговор об аналогичной задаче для вынесения границ обходов на топооснову. Была твоим тезкой высказана мысль о создании векторной накладки но в деталях описания так и не получилось.
Как бы сделал я.
На листах карт ГШ в ФШ вынес границы и др. нужную информацию, дальше сохранил полученные карты в .tiff. После этого склеил бы карты и сделал JNX файлы.
Ты бы написал масштаб карт, или проще количество листов. Если не много, могу попробовать сделать.



[Uris]

Leshii, Сергей, посмотри эту темку, может то, что надо? http://piterhunt.ru/scripts/forum/showthread.php?t=55001



[SergNet]

Если я правильно перевожу гектары в километры, это довольно большая работа.
Прежде чем делать, надо убрать неясности, а то можно делать бесконечно переделывая
У задачи есть два конца - вход и выход.
Вопрос по выходу
Как, где предполагается использовать готовый продукт? Как можно больше конкретики!
Вопрос по входу
Тут вопросов много, будем действовать последовательно. Главный вопрос:
"планшеты лесничества" являются картами? Карта, это изделие с известной проекцией, хотя бы предполагаемым датумом и хотя бы в местной системе координат.
Есть у этих планшетов такие признаки?



[Leshii]

Ты бы написал масштаб карт, или проще количество листов. Если не много, могу попробовать сделать.

Очень много, Геннадьевич, и масштаб разный и формат лесхозовсих карт - pdf.

Если я правильно перевожу гектары в километры, это довольно большая работа.

Да просто....Пи Пи Пи...ец какая большая! На нашей территории с десяток леноблостей поместится!

Как, где предполагается использовать готовый продукт? Как можно больше конкретики!

В лесном хозяйстве, конечно, желательна возможность заливки в жпс, но понимаю - это пипец какая работа. Хотя бы иметь в графике jpeg топокарту на основе генштаба с наложенной на неё поверх лесхозовскую с квартальной сетью. Лесхозовские планшеты-250 метровки склеивать муторно и нет цифрового источника, а сканировать.... да ну нах, есть противопожарная схема масштаб 1: 300000, но в пдф.... а к ней надо еще приклеить пару-тройку карт таких же, лесхозовские карты не имеют топографической сетки, только показаны ключи-реки и границы кварталов. Блин, и все карты либо в пдф, либо в отвратильно отсканированном виде.



[Leshii]

Есть у этих планшетов такие признаки?

Наверное, нет.... хотя эти карты составляются на основе космоснимков и очевидно, что то общее с картами они имеют, но информативное содержание на них отличается от топографических карт, привязка по местности конечно существует. Ну типа этого



[SergNet]

Делать для GPS навигаторов не проблема.
Основная проблема в привязке лесхозовских карт.
Картинка "План" меня ни в чём не убедила. Там ничего не разобрать. Дайте её с хорошим качеством, чтоб можно было подробно просмотреть и попробовать практически наложить.
PDF не смущает никак, если он не залочен.

Эта задача не графическая. Она картографическая. Надо определится с погрешностью.
Не хорошо/плохо, устраивает/устраивает...
Должна быть названа цифра - точность привязки к геооснове. Цифра может быть оценочная, но цифра!
Из доступной геоосновы с широким покрытием в районе Тынды - ГГЦ 500м/см. Базовая точность этих карт порядка 30 метров, но некоторые объекты могут иметь большую погрешность позиции, если топосьёмку делали разгильдяи.

Короче, дайте представительный образец (в личку), посмотрю что можно сделать с его привязкой.



[vasek]

Leshii, нужна только квартальная сетка или еще и выдела чтоб отображались? Если кварталка, то наверно. надо посмотреть. что с ГГЦ на эту область. Я планшеты привязывал как снимки - Меркатор -ВГС84. Нормально привязались, отводы лесосек по ним делали.



[Leshii]

нужна только квартальная сетка или еще и выдела чтоб отображались?

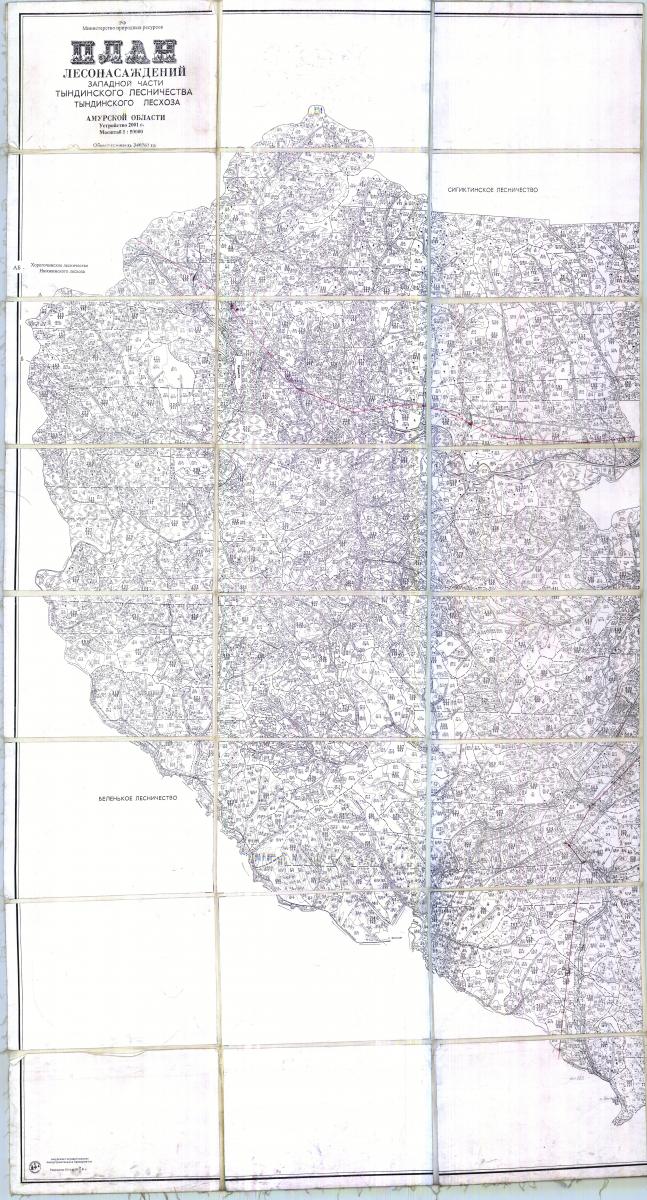

Ну если с выделами, то это уже нужно План лесонасождений привязывать, это такая портянка....причём отсканированная кусками. нет, я думаю, с выделами заморачиваться совсем не стоит...это гимор. думаю, хватит просто квартальную сеть наложить на топографическую генштабовскую. Хотя бы лесхозовские противопожарные схемы неокрашенные наложить, и то будет счастье.



[Leshii]

нужна только квартальная сетка или еще и выдела чтоб отображались?

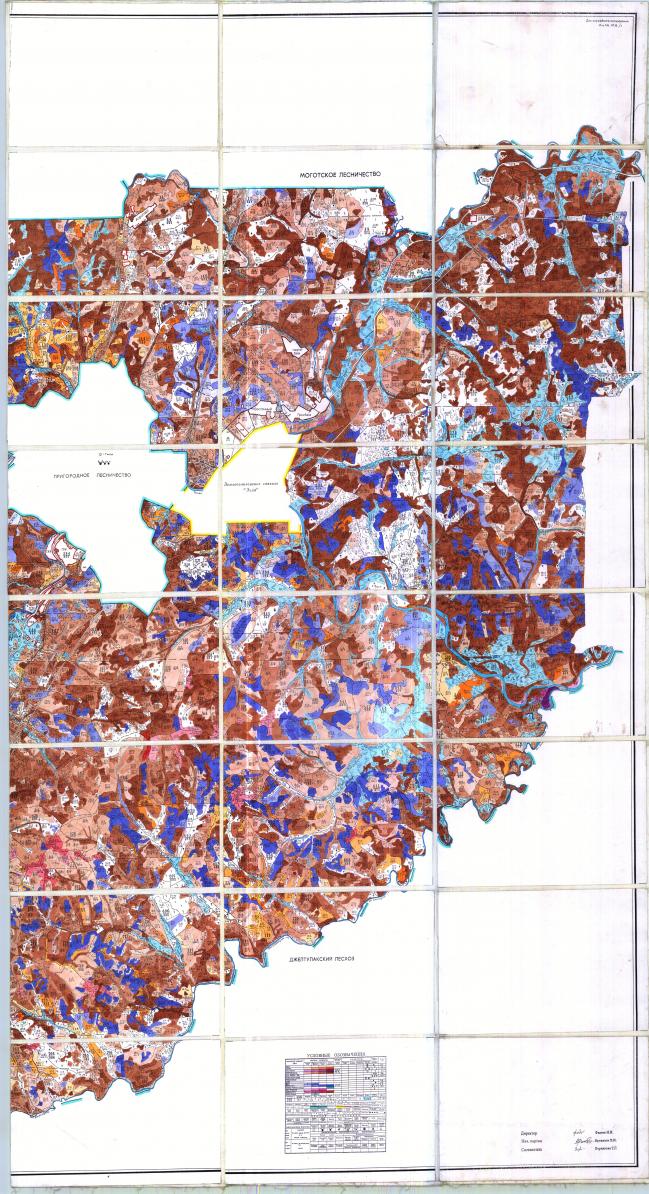

Ну если с выделами, то это уже нужно План лесонасождений привязывать, это такая портянка....причём отсканированная кусками.Посмотреть вложение 168112 нет, я думаю, с выделами заморачиваться совсем не стоит...это гимор. думаю, хватит просто квартальную сеть наложить на топографическую генштабовскую. Хотя бы лесхозовские противопожарные схемы неокрашенные наложить, и то будет счастье.

дайте представительный образец (в личку

А КАК? оции "прикрепить файл" что то не вижу.... Карты то в пдф.. счас что нить придумааю...

--- Добор поста---

Короче, дайте представительный образец (в личку), посмотрю что можно сделать с его привязкой.

В личку не получается, вот ссылки на яндекс диск:
http://yadi.sk/d/vJ9A5xkfMfG7y


http://yadi.sk/d/VcY3jHeJMfG8g
http://yadi.sk/d/wcoxBRFCMfG8p
всё в пдфе..



[kkk2005]

Хотя бы лесхозовские противопожарные схемы неокрашенные наложить, и то будет счастье.

Я такие цветные в Карелии у лесников видел. Точность просто "никакая". Картами я бы эти рисунки называть точно не стал.



[Leshii]

Нормально привязались, отводы лесосек по ним делали.

Василий, у вас карты видать нормальные, а тут... Ну отводы это фигня - там главное площадь и объём соблюсти.. А вот карты, совсем другое.

--- Добор поста---

Картами я бы эти рисунки называть точно не стал.

А вот тут совсем ошибочка, Александр Геннадьевич! Сии "карты" делаются на основе аэрофотосъёмки и имеют большую актуальность. чем генштабовские 80х годов. Другое дело, что это крты специализированные, несут в себе сугубо специфичную смысловую нагрузку, понятную только лесникам, потому и кажутся они несведущим людям беспонтовыми рисунками. На планшетах вообще масштаб 250м. Вних одно гавно - топо нет.

--- Добор поста---

Я такие цветные

Цвет - это вид и степень зрелости лесонасаждений... Коричневый - лиственница, синий - берёза... ну это условно, мягколиственные, твердолиственные, хвойные... в зависимости от оттенков цвета - возраст... ну это так, что бы понимали, нафига раскрашенная карта. Ну а нераскрашенная имеет свою информацию - площадь квартала, плошадь выдела, состав лесонасожения, возраст... ну например так: ну это к тому, чтоб народ не думал, что лес-просто кучка деревьев и за ним никто не следит... все леса устроены и именно по таким картам лесники и работают. Топо нет, но есть лесоустройство...всё под контролем. и на каждый квартал-выдел в соответствии с картой толстеная здоровая книга такая есть. где более подробно описывается, что в данном выделе растёт. Таксационное описание называется.



[SergNet]

Leshii,
Правильно понял, если эти (выложенные в PDF) картинки совместить с топокартой и сборку засунуть в навигатор, будет то что нужно?

потому и кажутся они несведущим людям беспонтовыми рисунками

Беспонтовые, или понтовые, это не карта.
Если это и было когда то картой, за державу вдвойне обидно. Сначала затратили кучу сил и средств, чтобы сделать карту, потом высокопоставленный идиот припрятал карту и дал конечным пользователям картинку.
Прикол в том, что конечные пользователи не идиоты и закономерно захотели иметь карту. Тема об этом.
Вперёд к пещерному веку!
Бог мой, когда же мы, люди, изолируем себя от идиотов, швондеров и шариковых?

Картинки попробую привязать.



[Leshii]

Правильно понял, если эти (выложенные в PDF) картинки совместить с топокартой и сборку засунуть в навигатор, будет то что нужно?

В навигатор - это уже совсем потолок! Да, просто совместить лесхозовсую "картинку" - она же противопожарная схема, будет то. что нужно. В любом графическом формате.

Беспонтовые, или понтовые, это не карта.

Да, это - схема.

Сначала затратили кучу сил и средств, чтобы сделать карту, потом высокопоставленный идиот припрятал карту и дал конечным пользователям картинку.
Прикол в том, что конечные пользователи не идиоты и закономерно захотели иметь карту. Тема об этом.

Ну... примерно так и есть. Для меня до сих пор не доходит, у нас планшеты в масштабе 250м в 1см, а топографических линий нет...Дурдом!



[SergNet]

Дурдом не то слово. Если продолжать в том же духе, не будет России лет через сто.
Природа дураков не щадит. Да и Бог известно чем наказывает...



[Leshii]

Природа дураков не щадит.

Ага! есть такая хрень, Даже убивает чайников . А что делать?



[SergNet]

Начали, картинки на скорую руку.
Геооснова ГГЦ 500м/см

То же с наложенной "Тындинское зоны охр"

Видно, что границы участков проложены не от былды. Они довольно точно идут по хребтам сопок и рекам. это значит что в исходнике рисунка карта была. а проекцию и датум удалось угадать. что нетрудно
Толщина линий карты лесоустройства 100м. Так что точности лучше 150м ожидать не приходится по любому (смотрите слева внизу на шкалу дистанции). Этой точности достаточно?
Если такое будет у Вас в навигаторе - имеет смысл?



[Leshii]

Если такое будет у Вас в навигаторе - имеет смысл?

Похоже не имеет. хрень какая то получается. Исходники бы хорошие.... так нет их... Короче, идея захлебнулась.... на основе таких, наверное нифига сделать не получится? Это просто скан...



[SergNet]

на основе таких, наверное нифига сделать не получится? Это просто скан...

Что можно сказать о картинке, на которой ничего не видно?

Главная беда, подобных обсуждений (это не первое на подобную тему) - никто не пытается сформулировать "что надо"
Задача голимо техническая. Чтобы правильно решить, надо описать конечную цель техническим языком.
Есть какие то желания, но как прочесть что у Вас в голове?
Понимаю, трудно описать неясные мысли конкретно технически, но надо стараться.
А то каждый пишет что знает, но не то что надо. Базар, который никогда, ни к чему, не приводил.
Техническое воплощение желаний - оставьте специалистам. А сами опишите суть работы с этими данными. Я. например ничего не знаю о вашей работе. Знал бы, может сразу подсказал что можно сделать, что нельзя.
Так опишите свою работу так, чтоб дилетантам вроде меня стало понятно. И дайте исходные данные не в виде неясных превью, а в максимально доступном качестве.



[vasek]

Интересно, а Гарминовская карта есть на эту местность с кварталкой? Не НТ чтоб была...
