Карабин револьверный ROSSI CIRCUIT JUDGE cal.22LR/22WMR

  • Автор темы Автор темы russ
  • Дата начала Дата начала
Автор темы

russ

Завсегдатай
С нами с
01/09/05
Постов
344
Оценка
319
Живу в:
Санкт-Петербург
Для знакомых
Russ
Оружие
есть

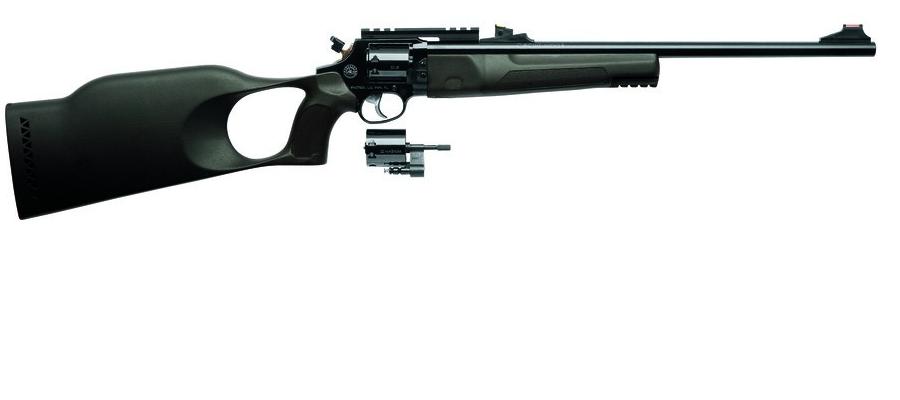

Сегодня стал счастливым обладателем этого чудо-девайса.
Аппарат брался в основном для "расстрела" пивных банок и АвтоКарШлепинга.
Опуская муки выбора, в финале осталось два кандидата - ругер 10/22 и росси.
Но поскольку по непонятным причинам ругера в Россию не возят,
выбор был сделан в сторону ROSSI CIRCUIT JUDGE.
Видимо на сегоднешний день я являюсь если не единственным, то по крайней мере
одним из первых реальных обладателей этого оружия у нас в клубе.
По этому для тех, кто рассматривает такой вариант мелкашки
привожу здесь краткое описание и ТТХ этого устройства.
Так же в этой ветке буду отвечать на интересующие Вас вопросы по этой теме.
Итак.
Калибр: .22 LR / .22 WMR
Длина: 870 мм
Длина ствола: 470 мм.
Ствол имеет 6 прямоугольных нарезов с шагом 16".
По данным специалистов РосИмпортОружие:
Лучшие результаты показывают патроны 22WMR и высокоскоростные боеприпасы 22 LR.
Ресурс ствола не менее 10 000 выстрелов.

Масса без патронов: 2,23 кг
Емкость барабана: 9 патронов

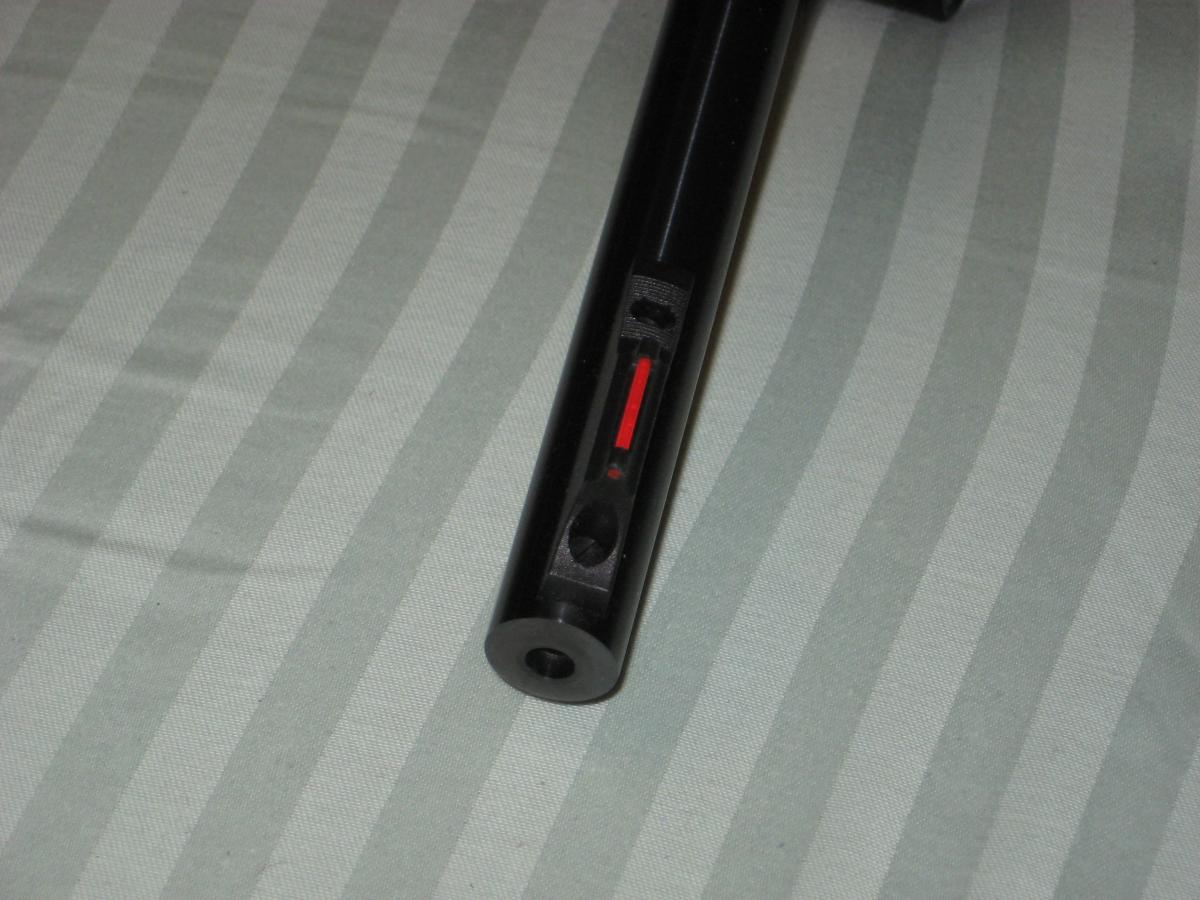

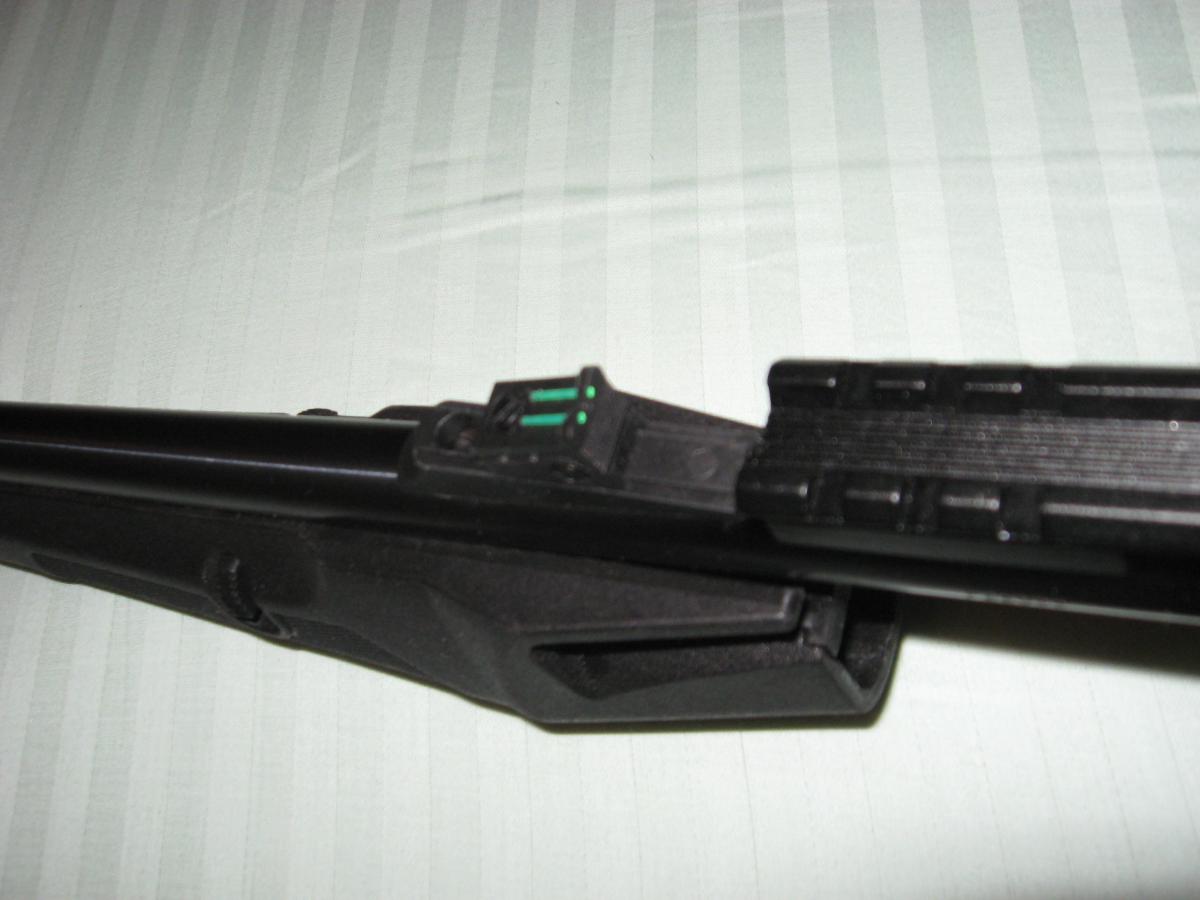

Прицельные приспособления: оптоволоконная неподвижная мушка и оптоволоконный целик с регулировкой
по вертикали и горизонтали, а также планка Пикатинни на верхней части рамки.

Материал приклада и цевья: полимер черного цвета
Материал ствола: сталь
Канал ствола: нарезной
Материал рамки: сталь
Наличие замка Taurus Security System: на курке
Комплектация: карабин, сменный барабан, удлинитель курка, инструкция на русском, английском и
испанском языках, 2 ключа для замка TSS, упаковка.

Малокалиберная винтовка Circuit Judge представляет собой гражданское оружие, конструкция которого базируется на револьверах знаменитой бразильской компании Rossi (входит в концерн TAURUS), и может использоваться как для охоты и спортивно-развлекательной стрельбы, так и для самообороны в доме.
Винтовка револьверного типа Circuit Judge стреляет малокалиберными 5,6-мм патронами .22 LR и .22 WMR. Ствол снабжен винтовочными прицельными приспособлениями, состоящими из мушки и регулируемого по вертикали и горизонтали целика. Для облегчения прицеливания мушка и целик снабжены оптоволоконными элементами. На верхней части рамы винтовки Circuit Judge имеется планка Пикатинни для установки различных прицелов.

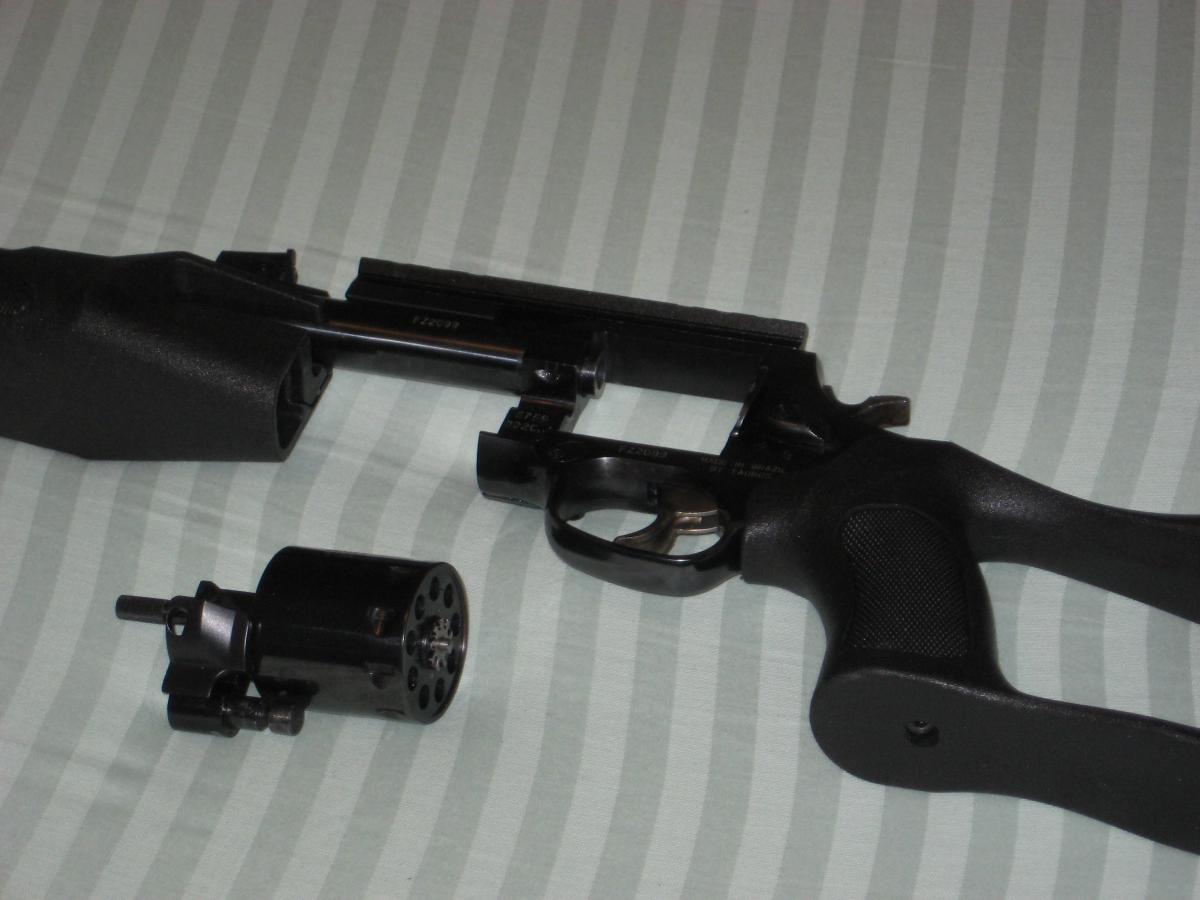

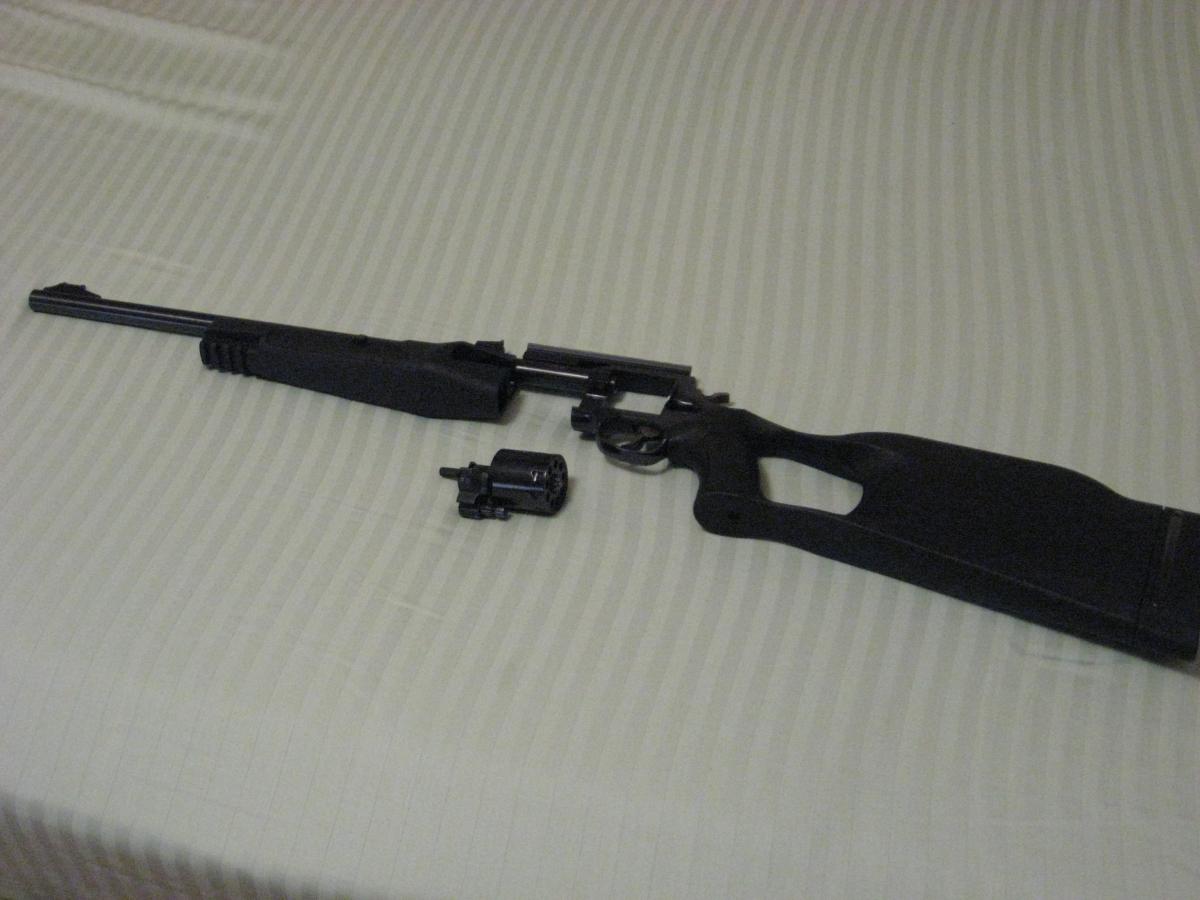

Карабин комплектуется двумя барабанами - под .22 LR и .22 WMR. Для быстрой смены барабанов карабина цевье сдвигается вперед, предоставляя возможность быстро и без инструментов демонтировать барабан или заменить его. Барабан карабина откидывается в левую сторону для одновременного экстактирования гильз и заряжания оружия. При откинутом барабане УСМ блокируется. Барабан может быть откинут только при спущенном курке. На правой стороне рамки винтовка Circuit Judge и на кране барабана смонтированы защитные щитки, защищающие удерживающую цевье руку от воздействия пороховых газов, малая часть которых при выстреле прорывается в зазор между барабаном и казенным срезом ствола. Если цевье занимает крайнее заднее положение, демонтаж барабана невозможен. Ударно-спусковой механизм винтовка Circuit Judge куркового типа, двойного действия.
Выстрел может быть произведен как с предварительно взведенного курка, так и самовзводом. При использовании оптического прицела для удобства взведения курка можно установить удлинитель курка под правую или левую руку, входящий в комплект поставки. Боек достигает капсюля патрона только при полностью выжатом спусковом крючке, что обеспечивает возможность безопасного ношения в условиях охоты полностью снаряженного патронами барабана винтовки без опасения произвольного выстрела. Винтовка Circuit Judge снабжается прикладом и цевьем из полимера черного цвета. В нижней передней части цевья есть дополнительная планка Пикатинни для установки тактического фонаря, передней рукоятки или ЛЦУ.

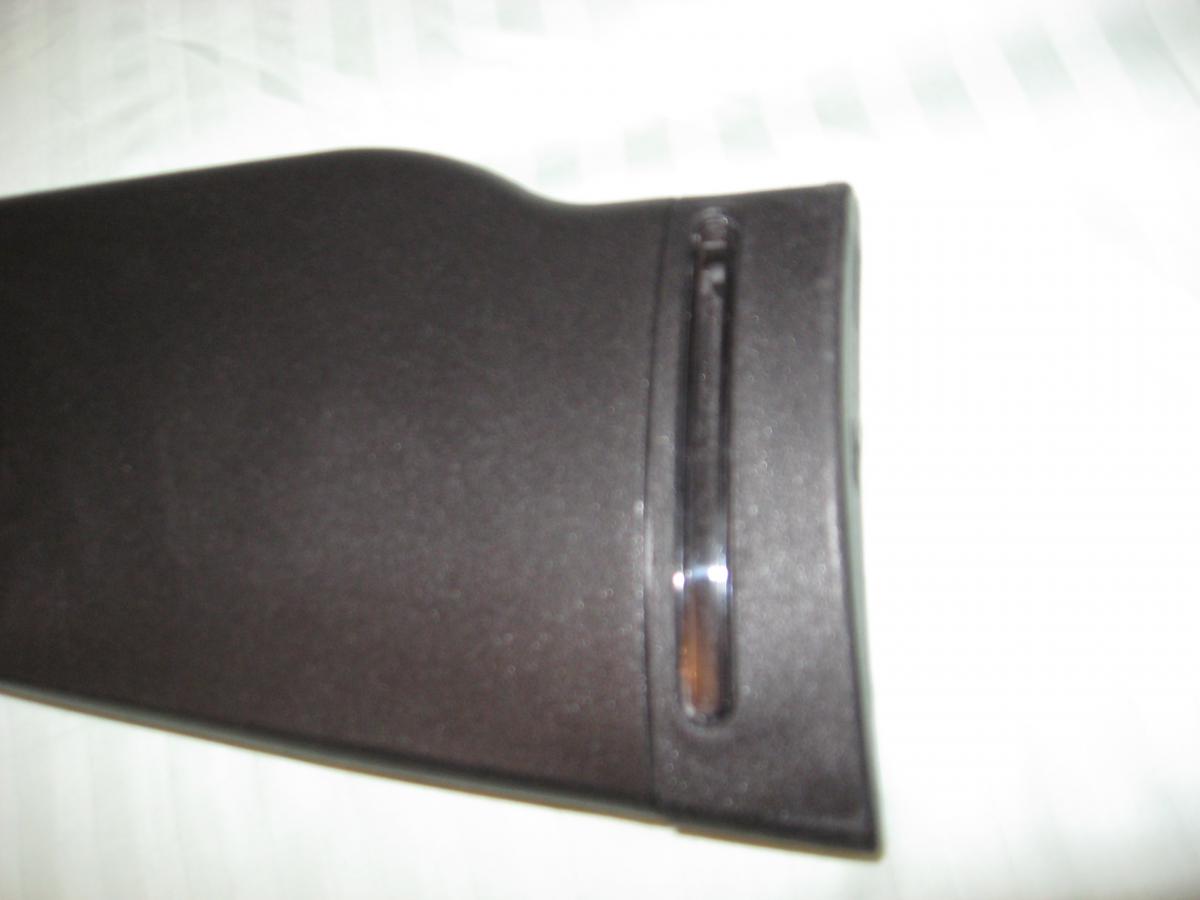

Затыльник приклада оснащен патронташем на девять патронов и прозрачным окошком для их контроля.

Как отстреляюсь по бумаге, выложу в этой ветке.






Вложения

  • Rossi.JPG
    17,8 KB · Просмотры: 2 611
Последнее редактирование:
Рассматривал картинки этой мелкашки, сложилось впечатление, что слабовато место сопряжение длинного ствола с рамой.
Игорь, нет ли ощущения гибкости всей этой конструкции?
Если покрепче взяться одной рукой за пистолетную рукоятку, а другой за дульный срез и через колено; пружинит рама или монолит? (При снятом барабане и цевье)

Зазор между барабаном и пульным входом ствола какой?
Из-за прорыва пороховых газов насколько энергия пули снижается по сравнению с выстрелом из обычного ствола?
Есть ли такие данные?

Сергей, нет ствол сидит конкретно, не пружинит.
Напрягает другое.
В конструкции применено сдвигающиеся цевьё (для смены калибра).
Так вот люфт этого самого цевья мне кажется через чур.
Причем что в сдвинутом, что в задвинутом положении.
И не разбирается зараза чтобы посмотреть. Но если будет мешать стрельбе,
то будет разобрано полюбому.:ag:
По зазору, щупа нет, но кассовый чек проходит в два слоя.
В три слоя рвется.
По прорыву газов и стрельбе ничего пока сказать не могу.
Нету РОХи и соответственно патронов. Так что пока незя!
как отстреляюсь, сразу отпишу.

--- Добор поста---

Нет, покупал у Медведя 4*4 в "берлоге" (Мир Охоты)

--- Добор поста---

Ок! Пошел фоткать.

Так вот люфт этого самого цевья мне кажется через чур.

И тут начинается напилинг ...

Есть же у них в номенклатуре нормальный револьвер, почти по американской цене, но спортсменом стать на родине очень уж сложно.


Вложения

  • revolver.jpg
    64,9 KB · Просмотры: 465

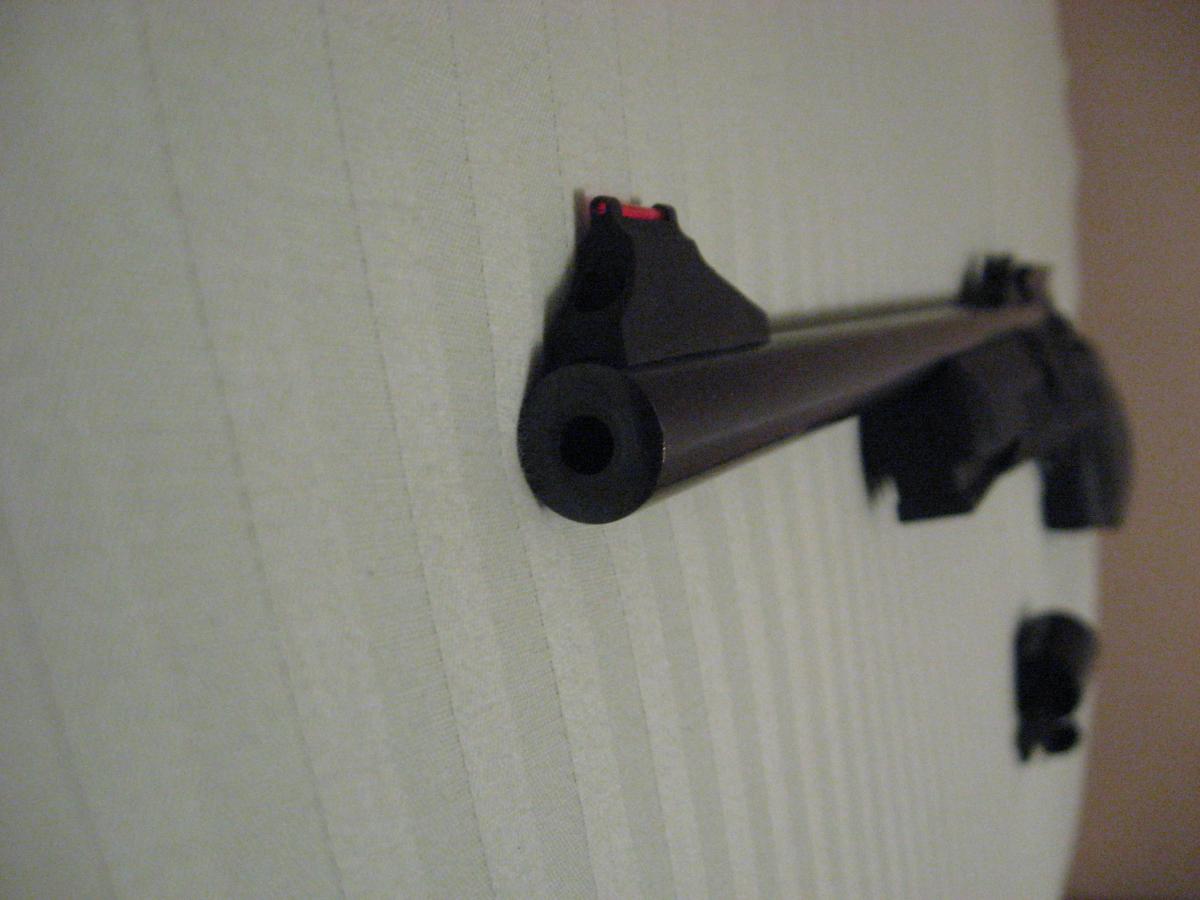

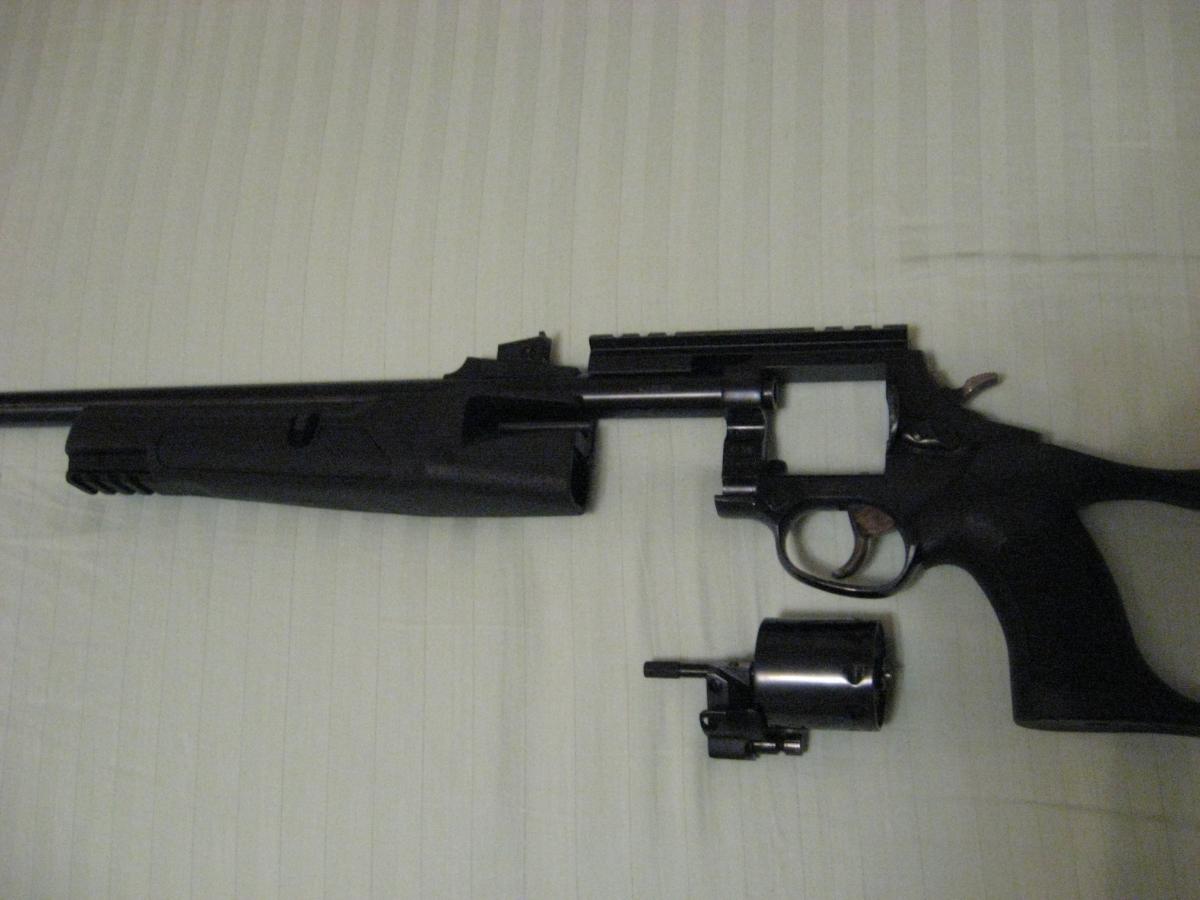

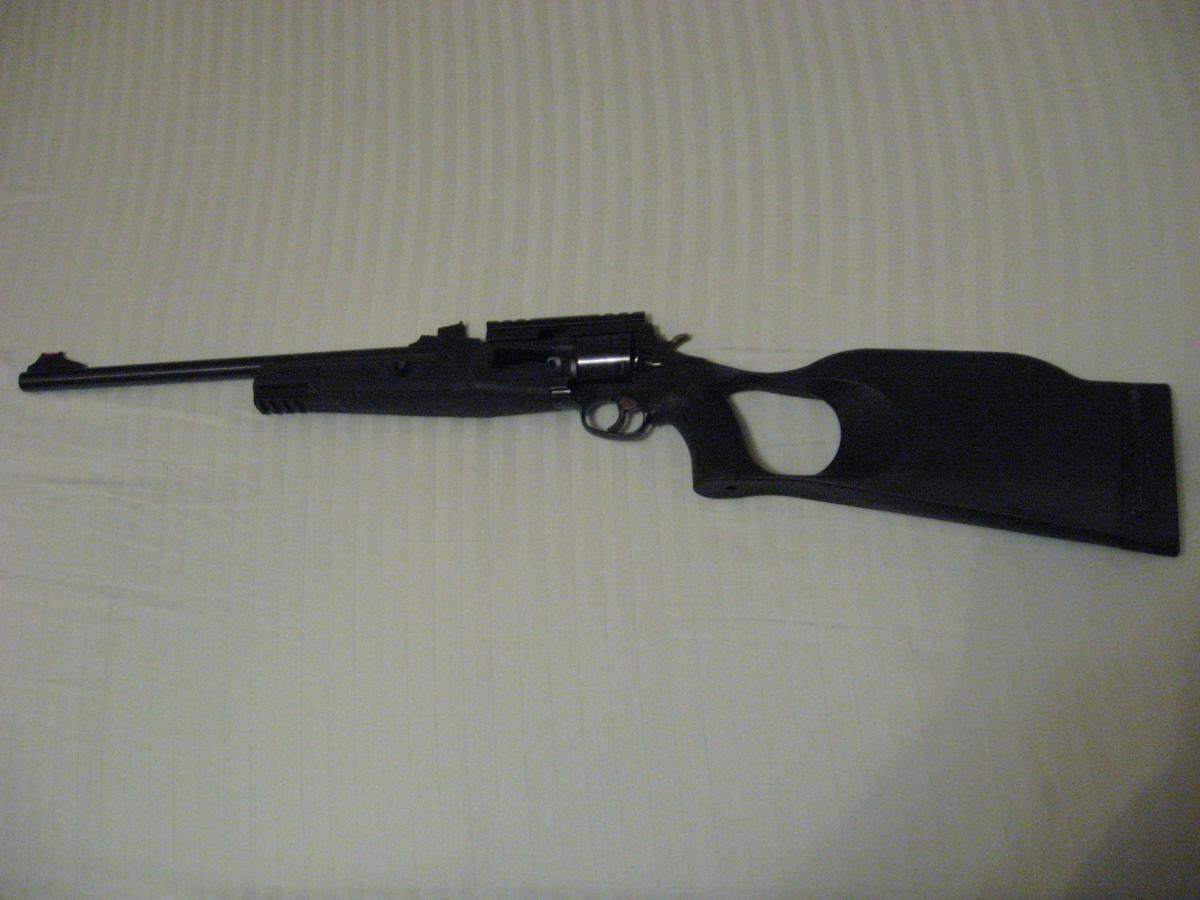

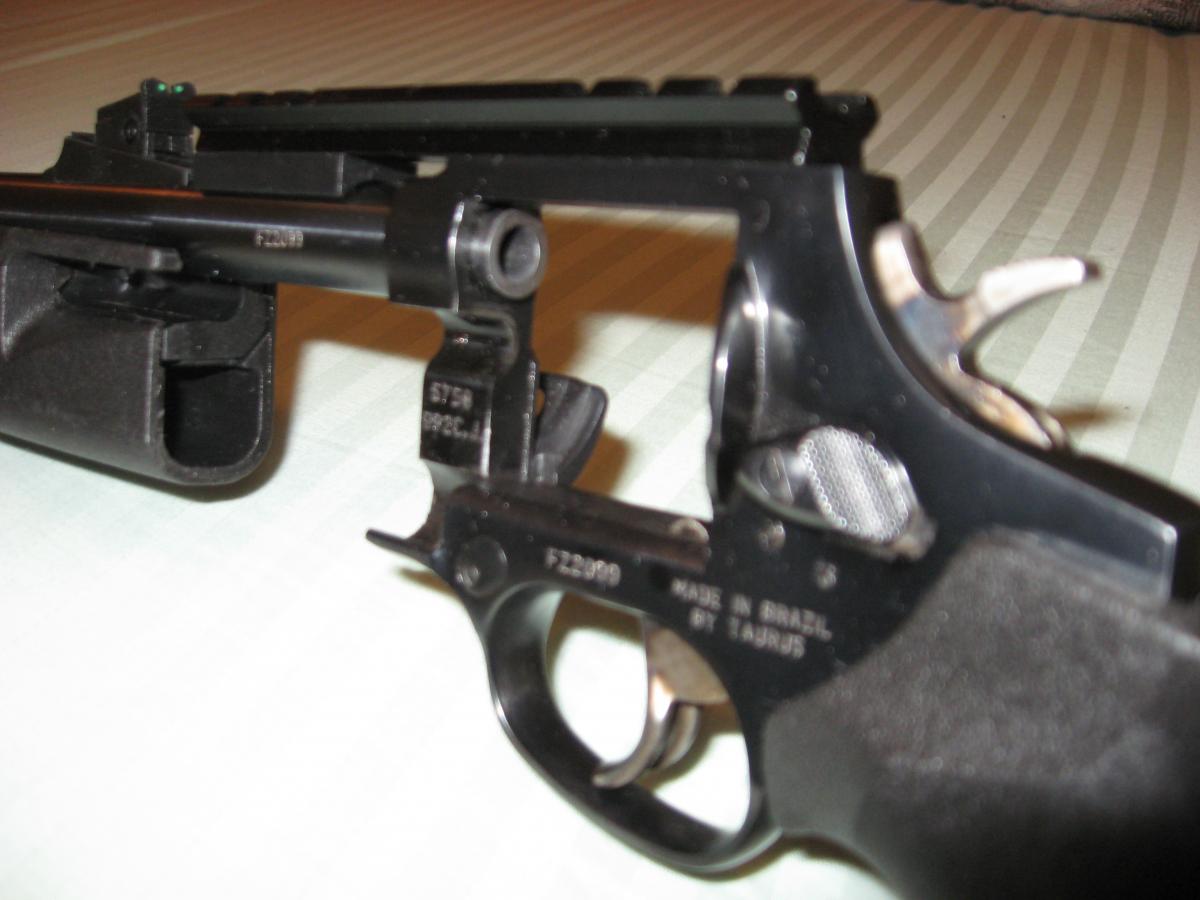

Вот как сумел сфоткал.


Вложения

  • IMG_0106.jpg
    86,7 KB · Просмотры: 1 010
  • IMG_0096.jpg
    84,4 KB · Просмотры: 1 507
  • IMG_0097.jpg
    86,9 KB · Просмотры: 1 281
  • IMG_0098.jpg
    73,7 KB · Просмотры: 1 098
  • IMG_0099.jpg
    79,9 KB · Просмотры: 1 444
  • IMG_0101.jpg
    72,6 KB · Просмотры: 870
  • IMG_0102.jpg
    50,3 KB · Просмотры: 1 047
  • IMG_0103.jpg
    45,1 KB · Просмотры: 1 190
Последнее редактирование:
Есть ракурсы поинтереснее, чем на официальном сайте.
Только фокус слегка размыт. Чёткости не хватает.
Предлагаю завтра с упора всё заново отщёлкать :cc:

Игорь, а цевьё движется по какому-то металлическому приливу на стволе?
Пластмасска по железке с естественной силой трения?

Vladimirovich,
но спортсменом стать на родине очень уж сложно.

В том то и дело.
Так бы сразу марголина купил
:ag:





--- Добор поста---

Игорь, а цевьё движется по какому-то металлическому приливу на стволе?
Пластмасска по железке с естественной силой трения?

Это пока мне самому не понятно.
Судя по схеме там какая-то направляющая из металла.
Ходит практически без трения, фиксируется просто скобой.

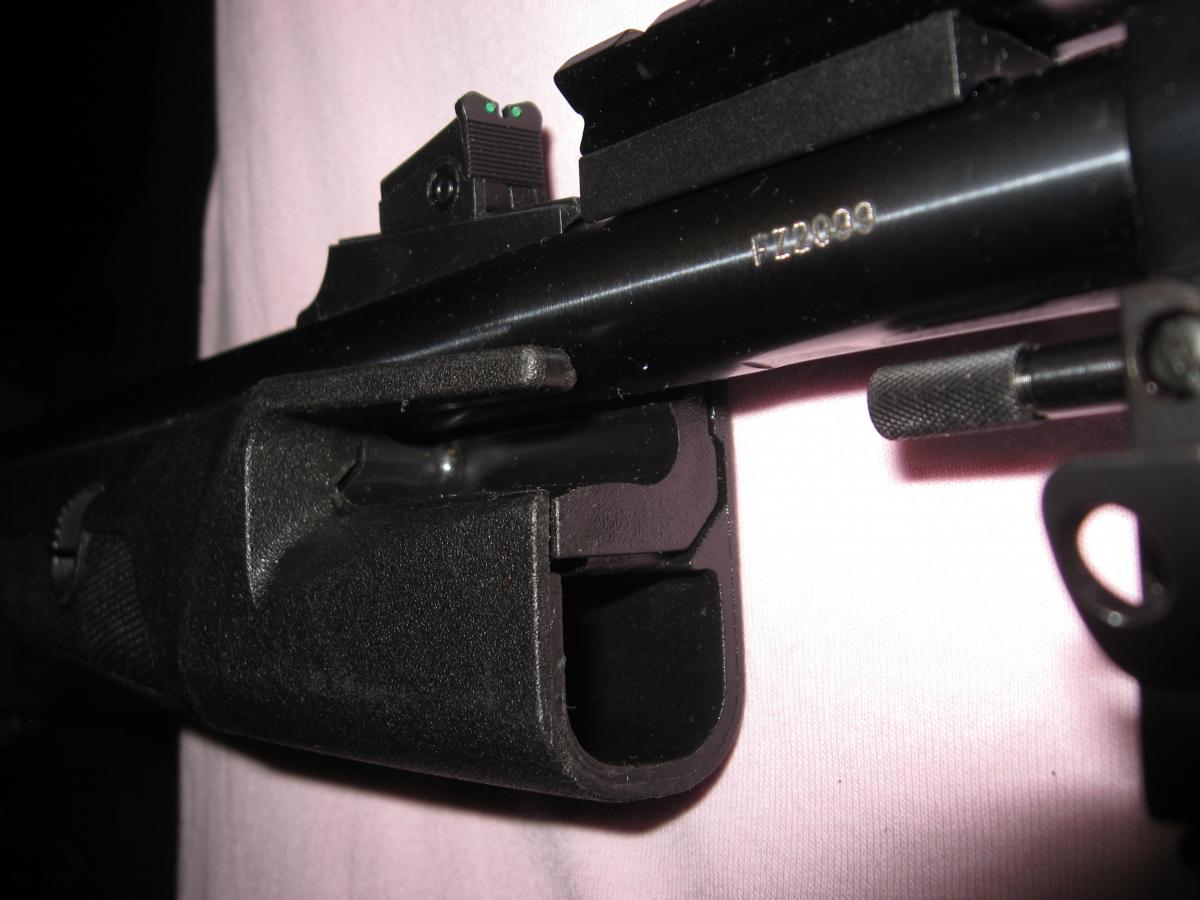

На третьем фото видно такую кнопку посредине цевья.
Она сквозная, нажать надо с двух сторон вниз.

Последнее редактирование:
дочка придет в гости попрошу перефоткать

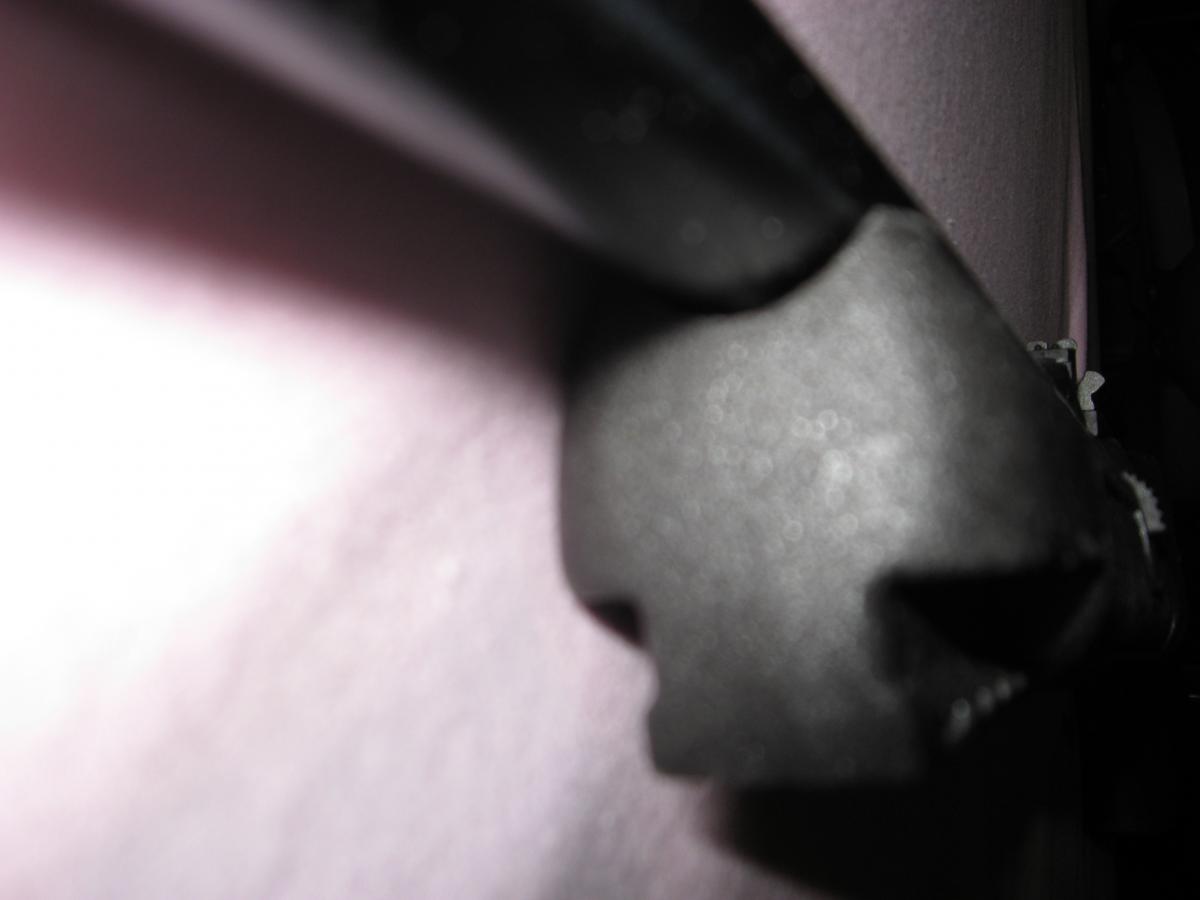

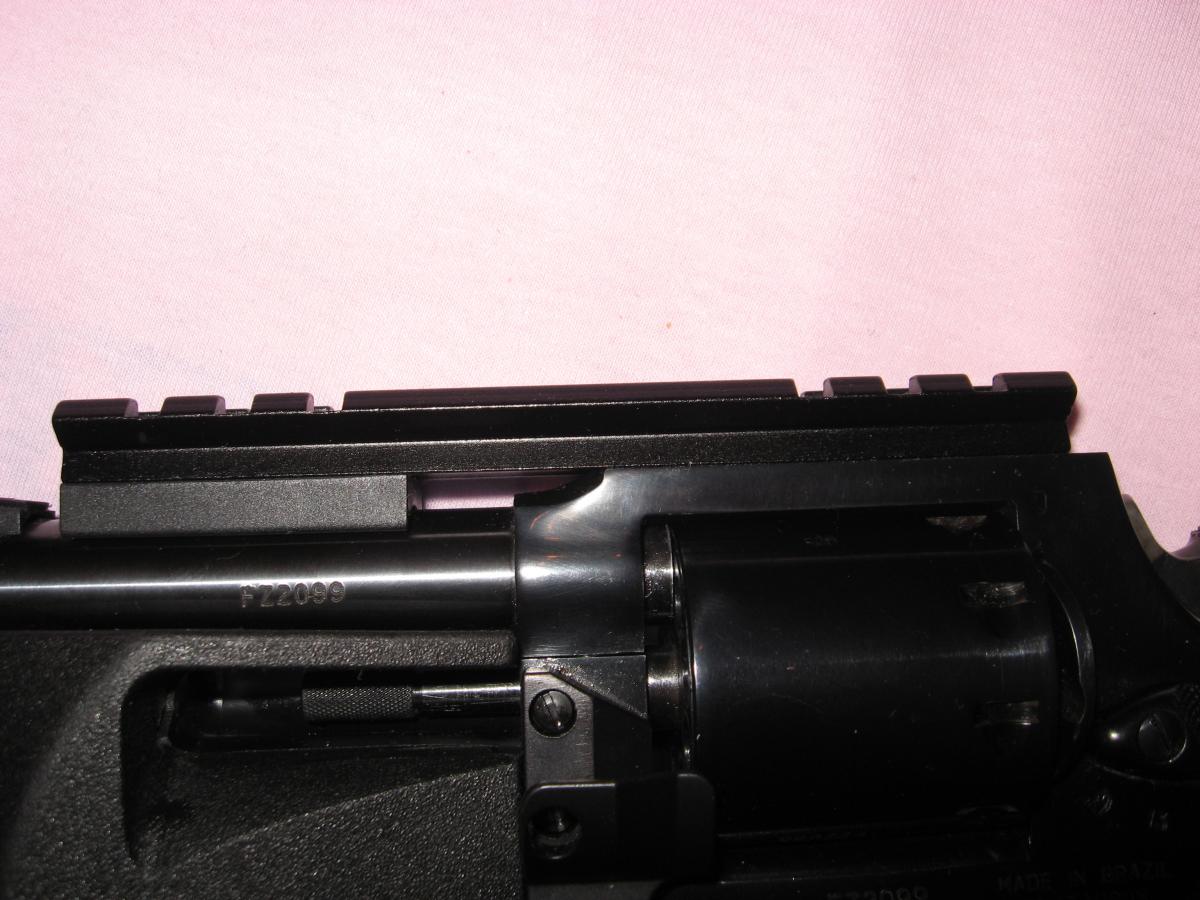

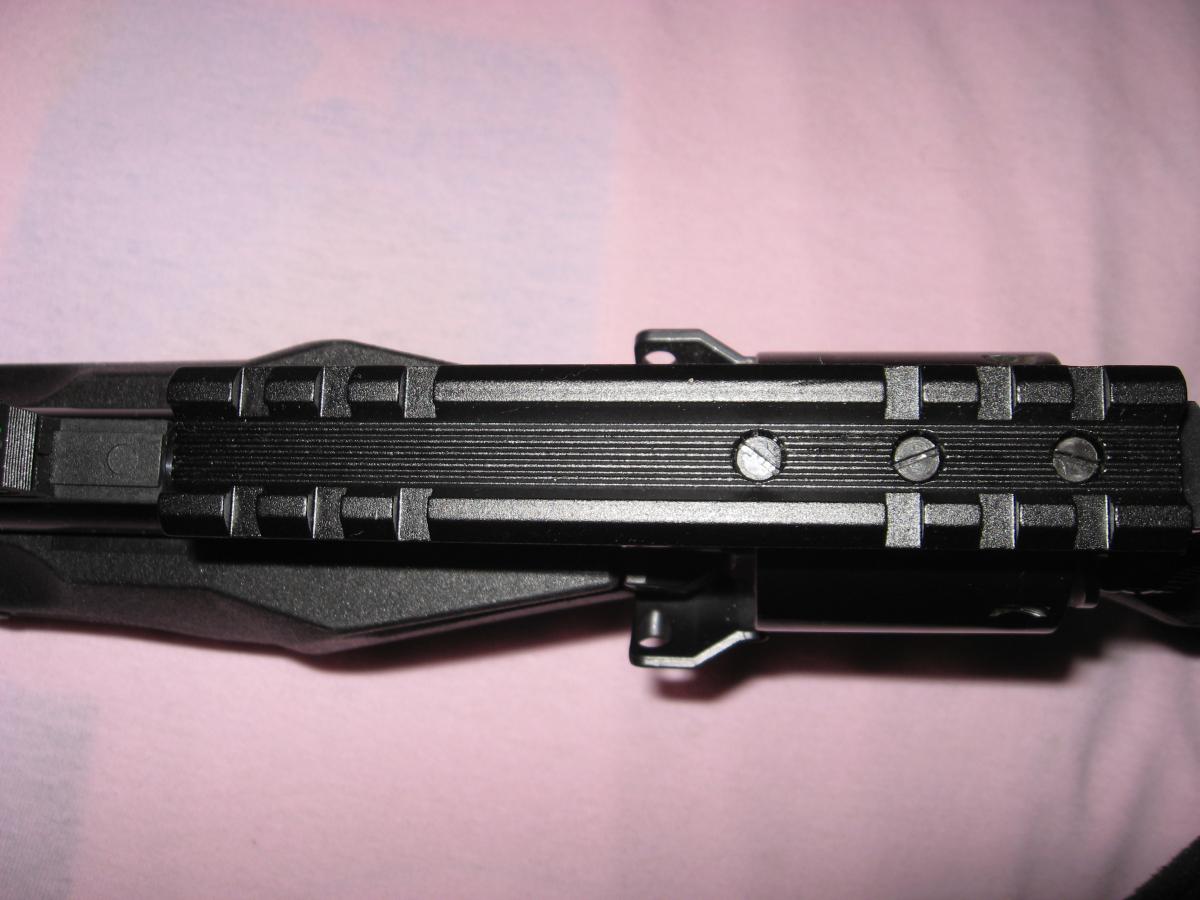

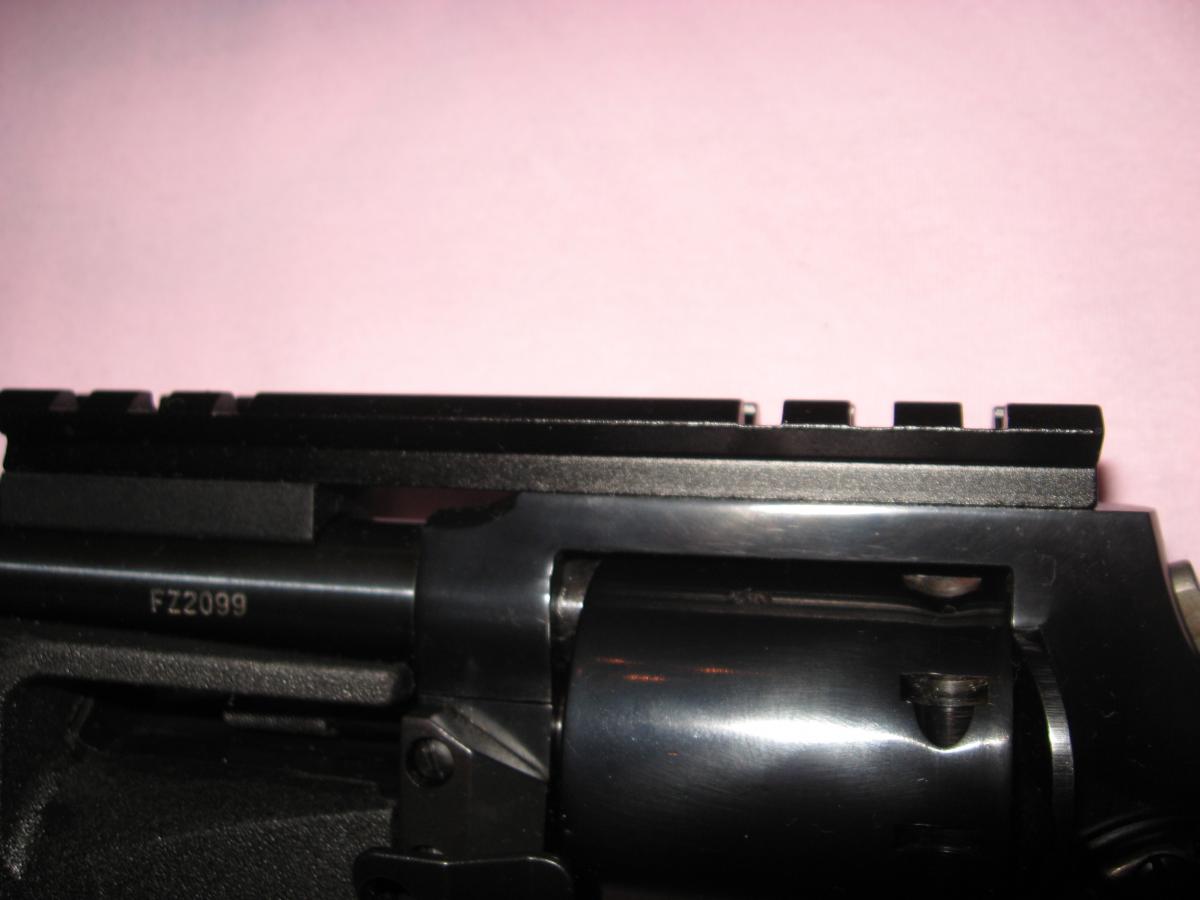

Если можно, то хотелось бы дополнительно увидеть сопряжение планки со стволом и торцы цевья с обеих сторон.
А если цевьё в отнятом состоянии для полноты картины удастся запечатлеть - совсем хорошо будет.
Может в инструкции есть параграф о снятии цевья?

Длина приклада от изгиба предплечья до первой фаланги.
А так стрельбы покажут.
На Ютубе есть еще такой ролик про него.
http://www.youtube.com/watch?v=UdWodqRwFBk

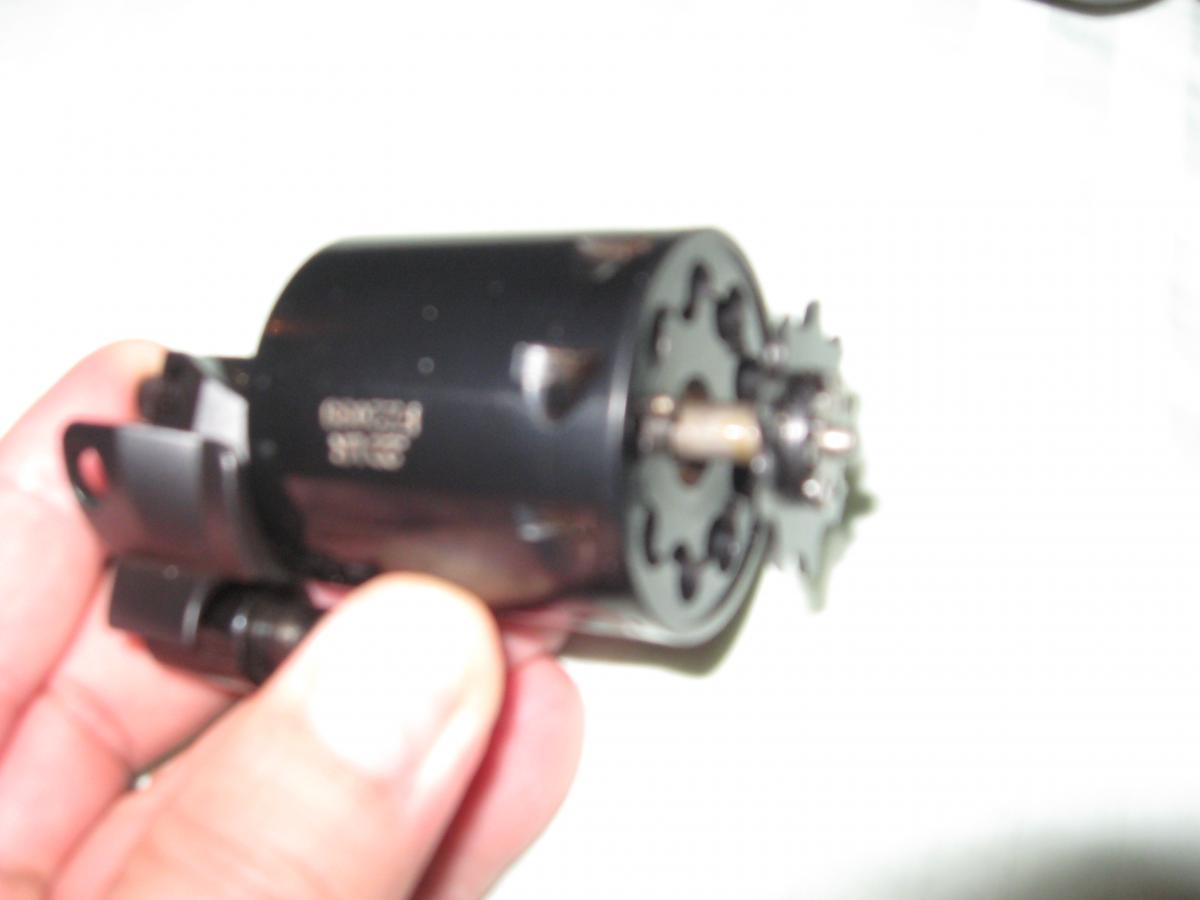

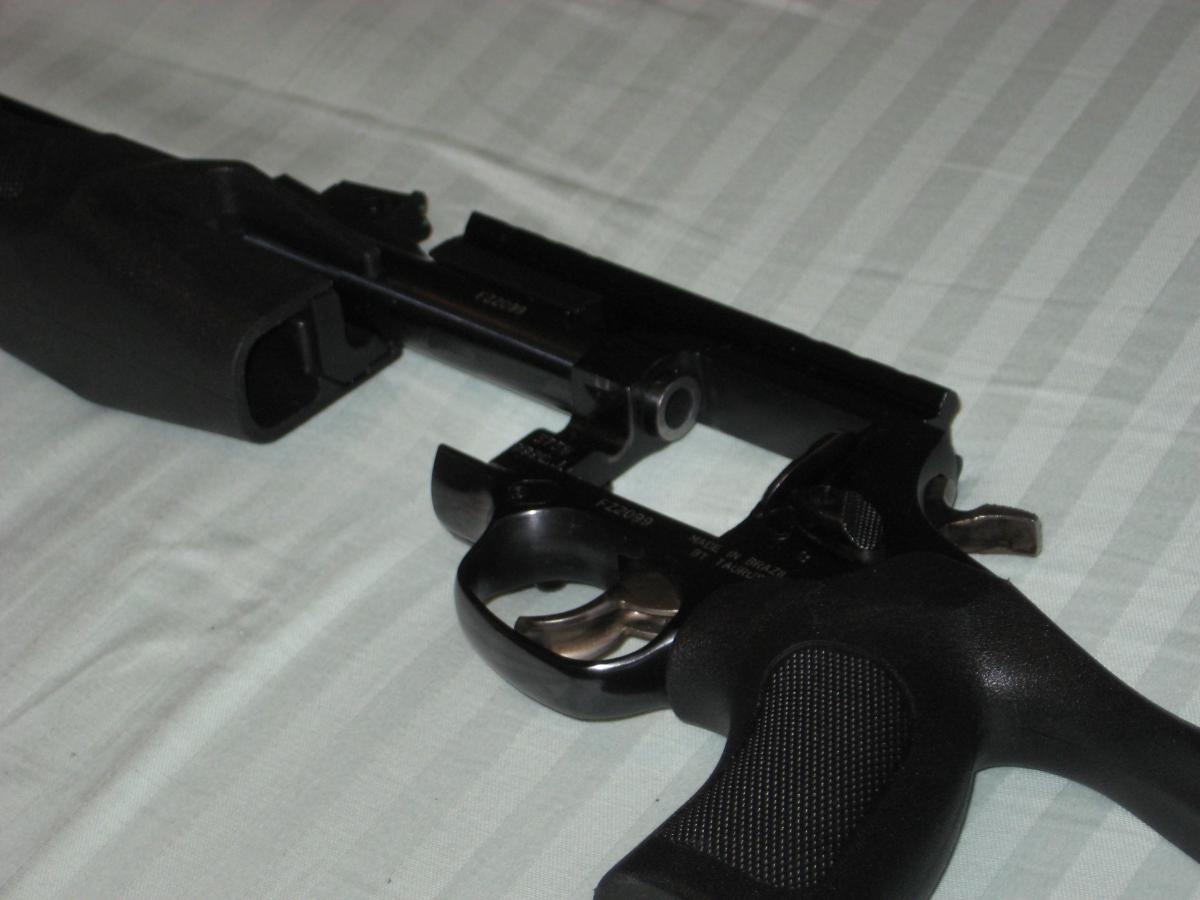

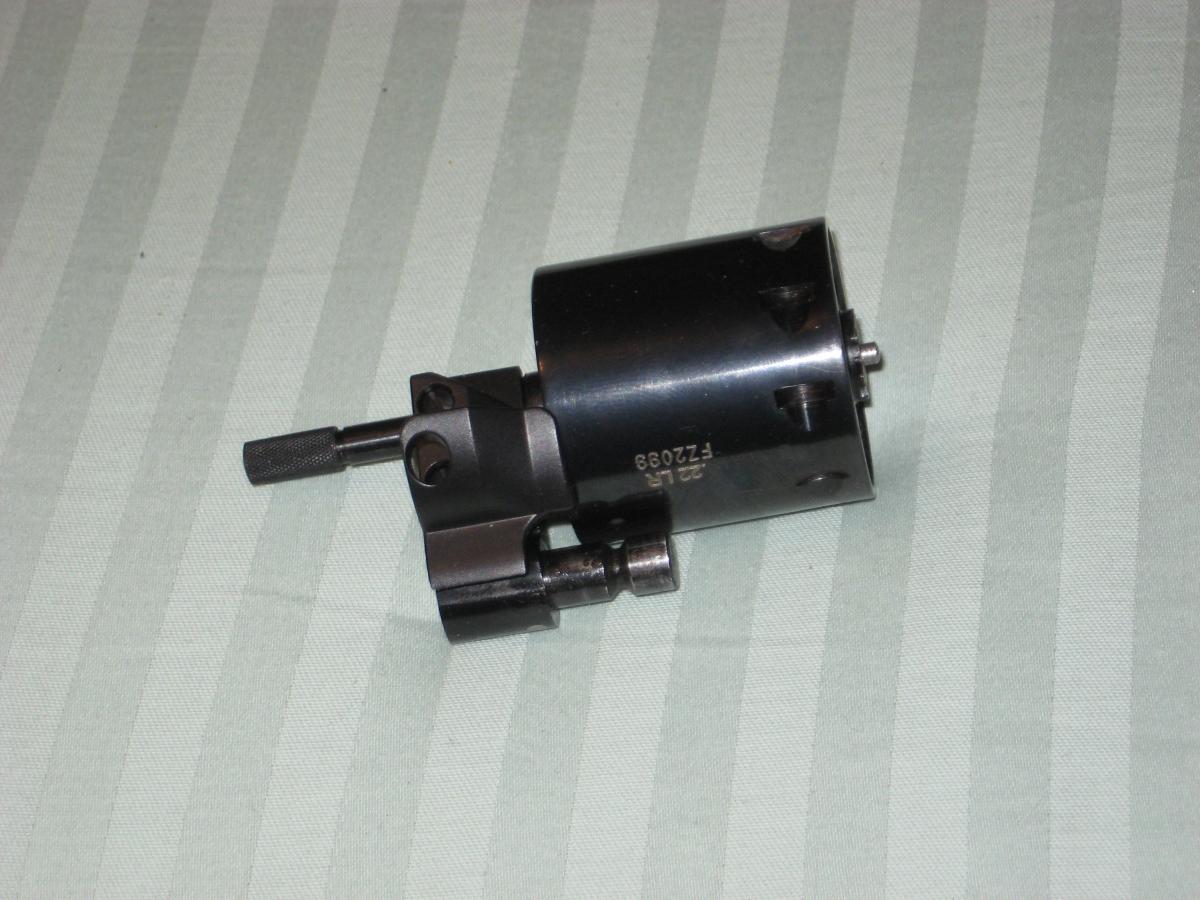

Вот еще фотки, может получше...


Вложения

  • IMG_0120.jpg
    45 KB · Просмотры: 569
  • IMG_0107.jpg
    87 KB · Просмотры: 592
  • IMG_0108.jpg
    81,4 KB · Просмотры: 545
  • IMG_0110.jpg
    119,6 KB · Просмотры: 563
  • IMG_0111.jpg
    80,1 KB · Просмотры: 598
  • IMG_0112.jpg
    75 KB · Просмотры: 576
  • IMG_0113.jpg
    116,2 KB · Просмотры: 616
  • IMG_0115.jpg
    61,2 KB · Просмотры: 528
  • IMG_0116.jpg
    91,4 KB · Просмотры: 600
  • IMG_0118.jpg
    118,6 KB · Просмотры: 539
  • IMG_0119.jpg
    92,2 KB · Просмотры: 553
Последнее редактирование:

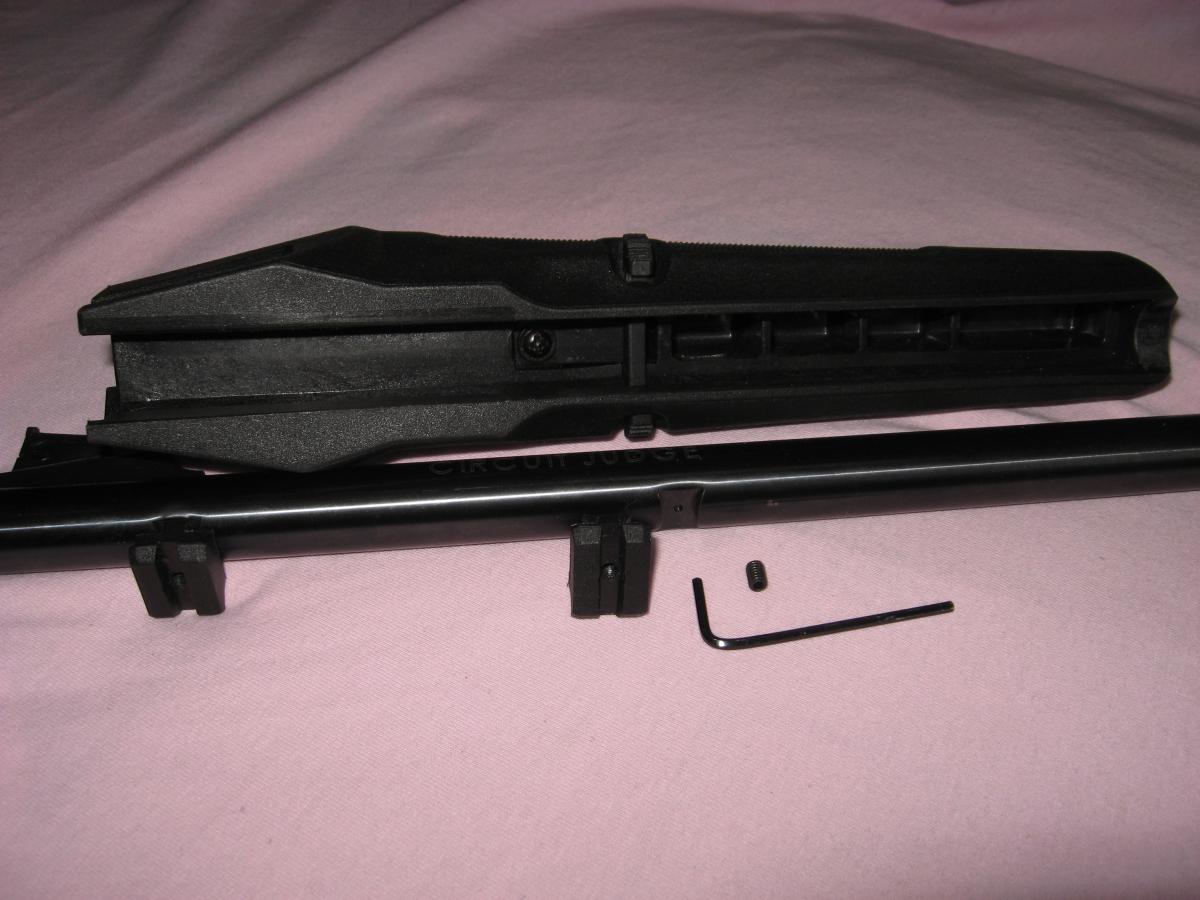

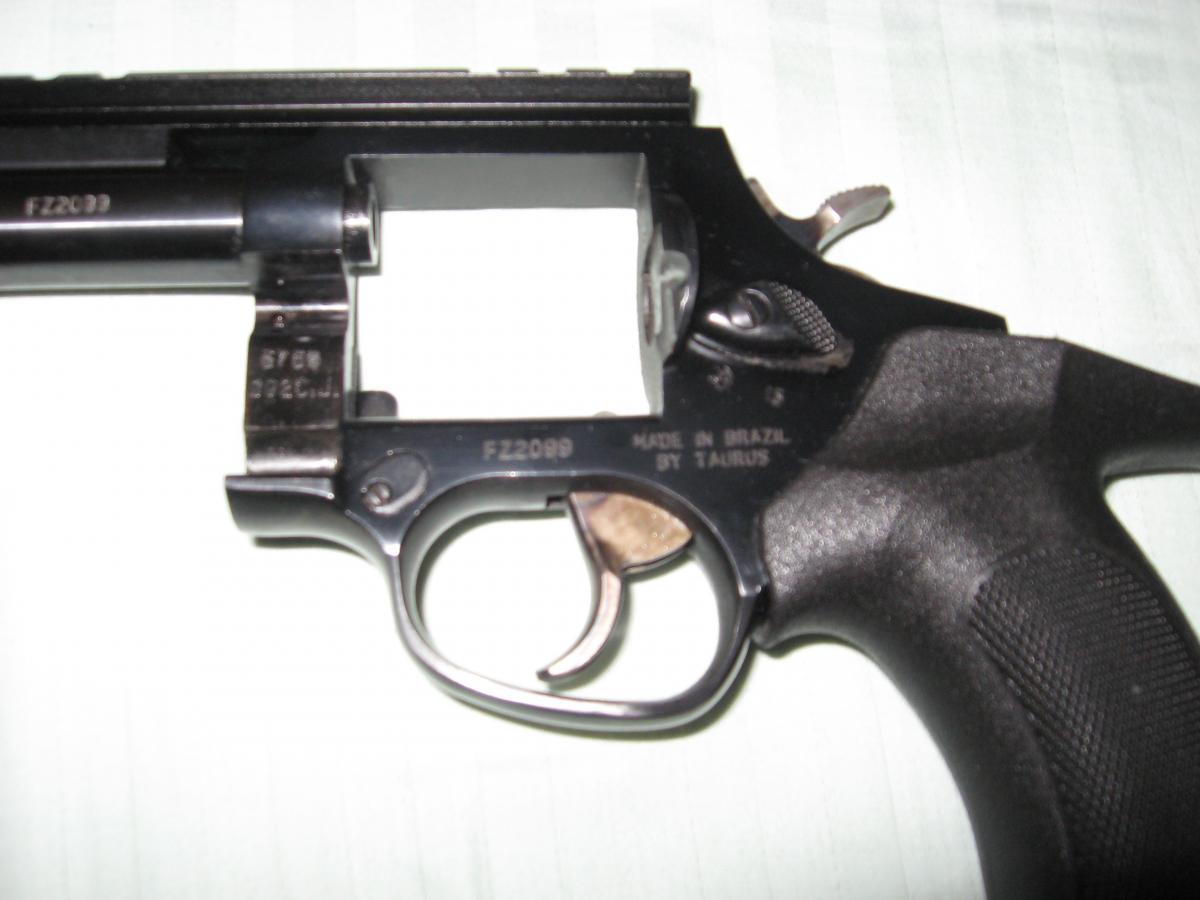

После внимательного изучения схемы сборки удалось найти шплинт
и освободить ограничитель движения цевья, что в итоге позволило
демонтировать само цевье и увидеть крепление.

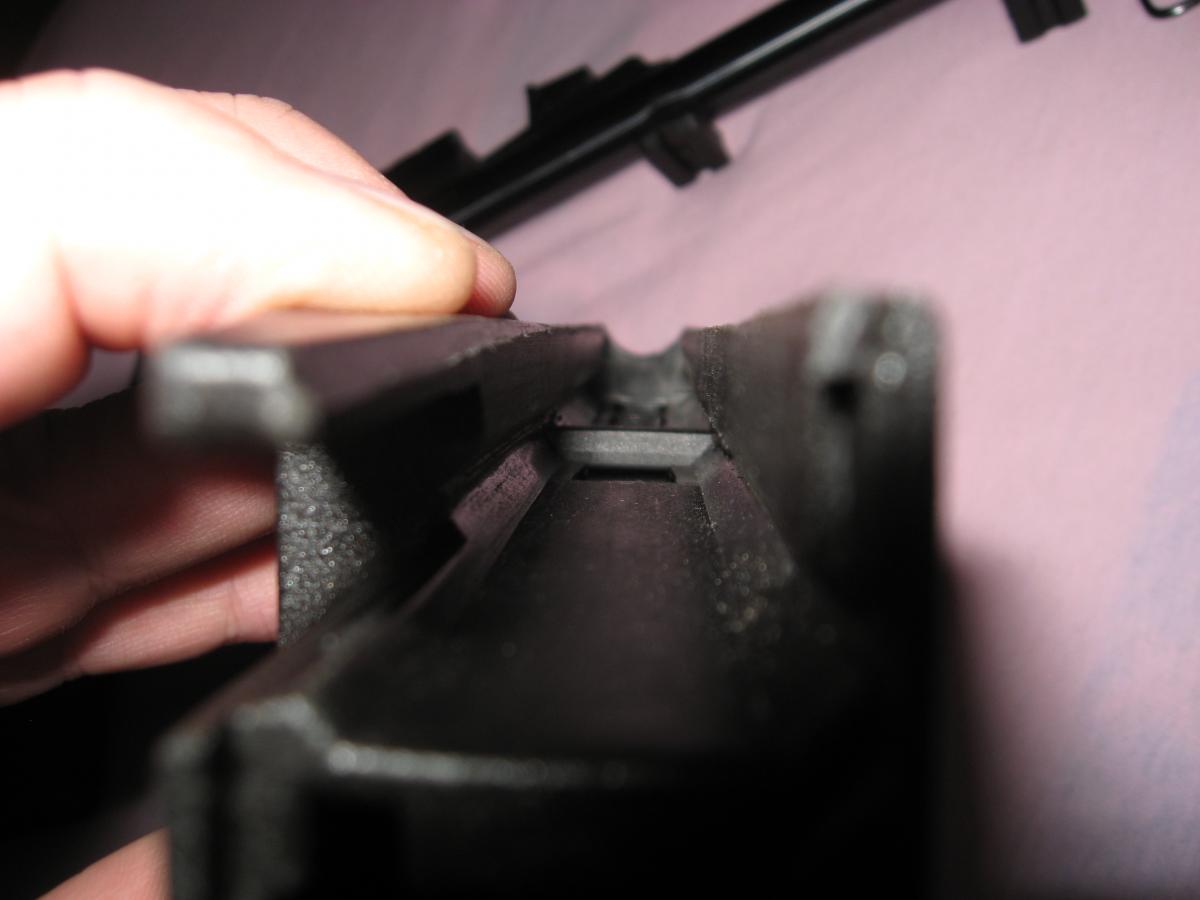

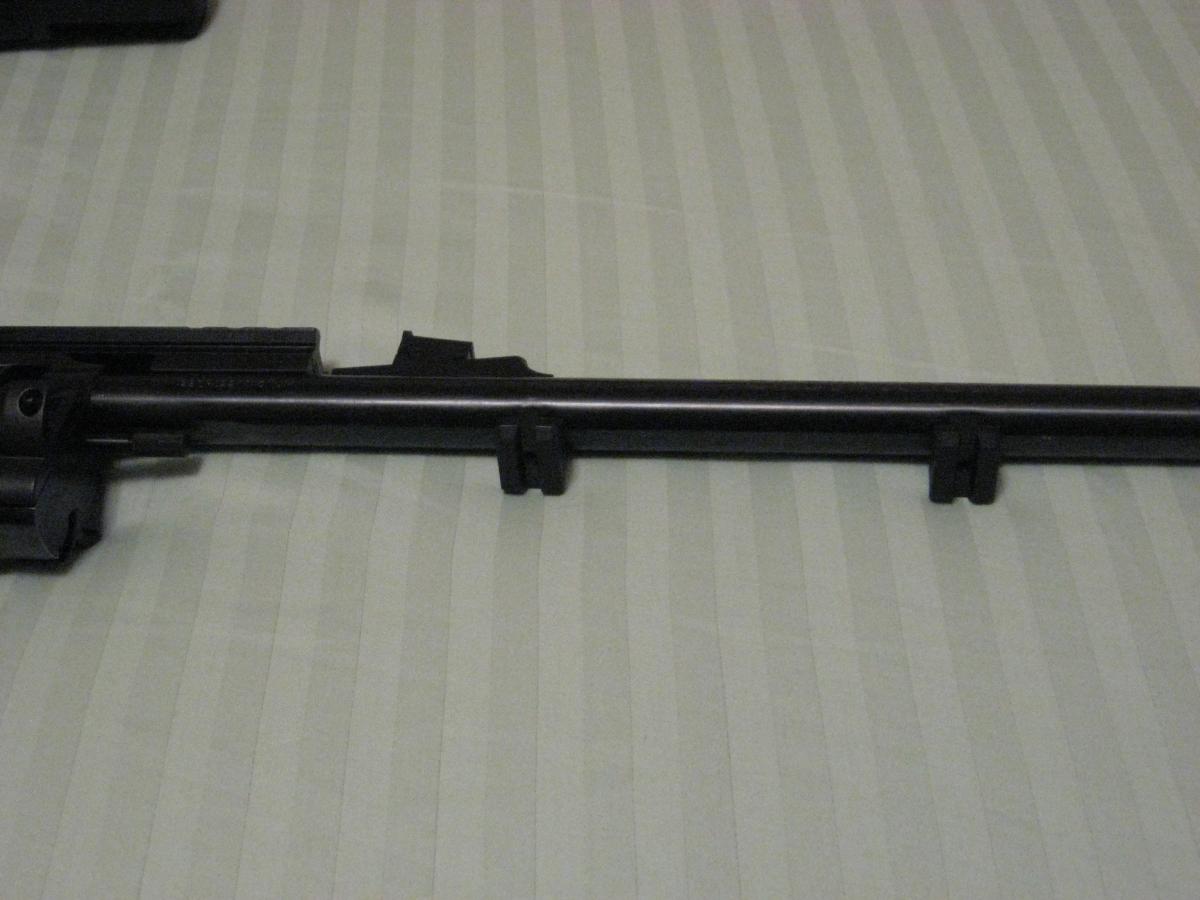

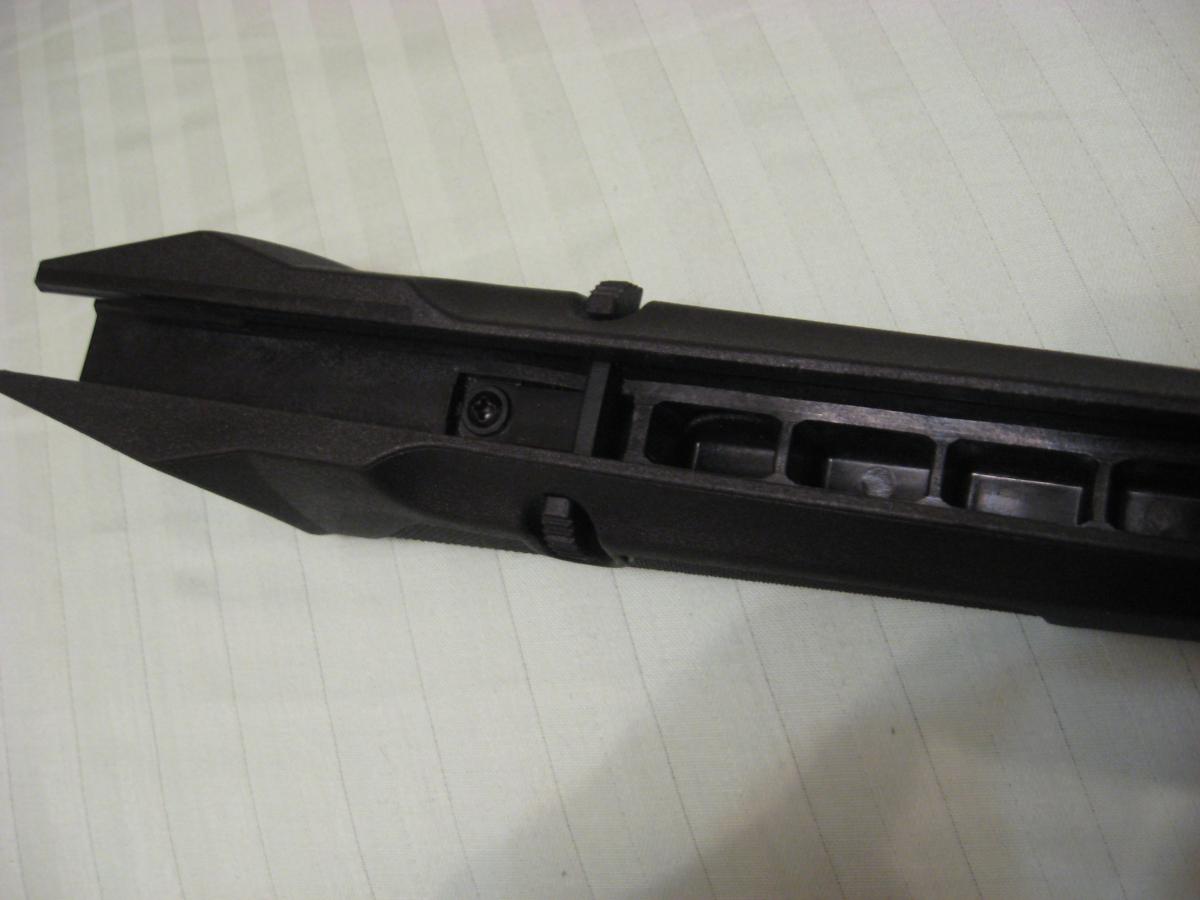

На фото видно, что люфт цевья заложен конструктивно.

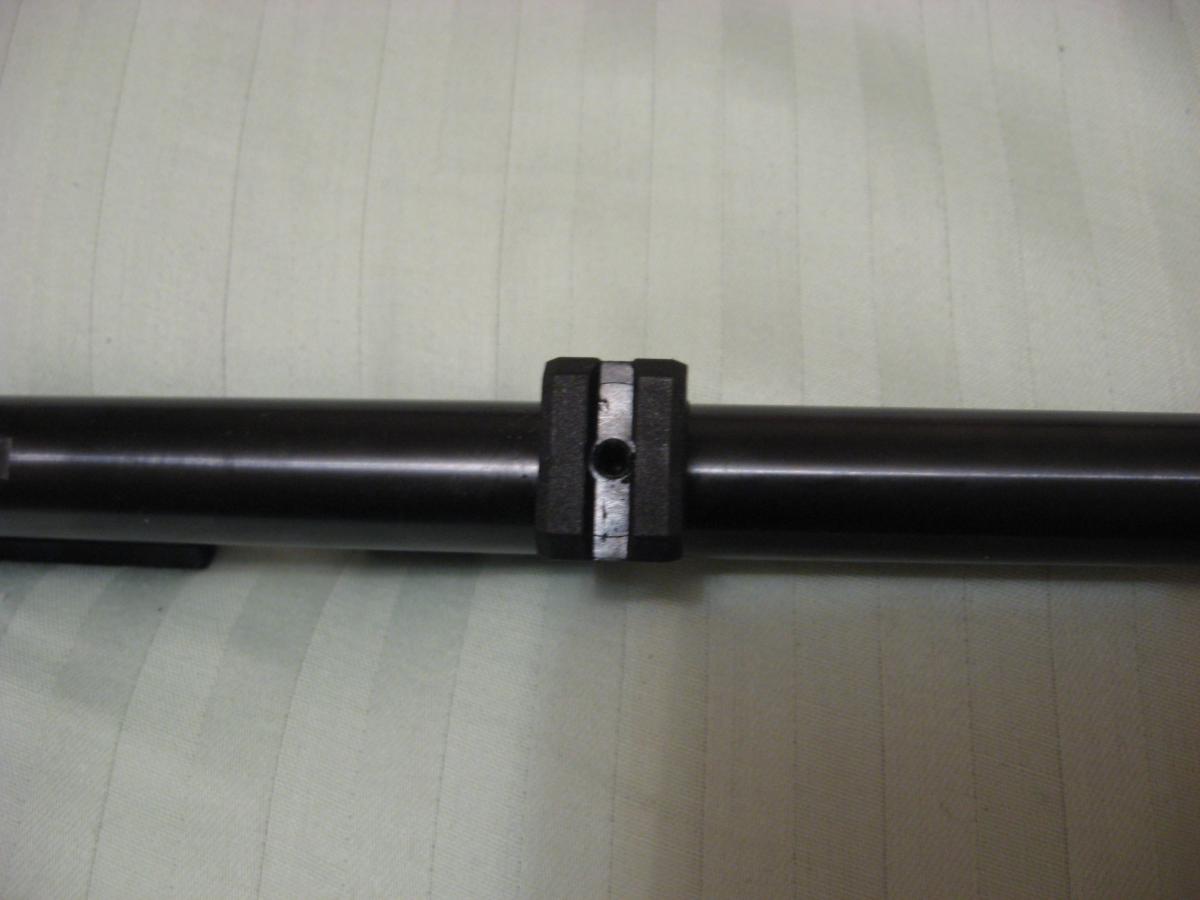

Само цевье (пластик) двигается по направляющим типа планки ВИВЕР (тоже из пластика).
Которые в свою очередь чем-то вроде ластохвоста вставляются в прорези в стволе
и крепятся винтами под шестигранник просто распирая ствол и крепёж. (т.е. за счет силы трения)
По этому цевье и болтается там как "член в рукомойнике"
Вообще складывается впечатление, что все что от револьвера, сделано отлично.
Все, что наворотили сверху - очумелые ручки.

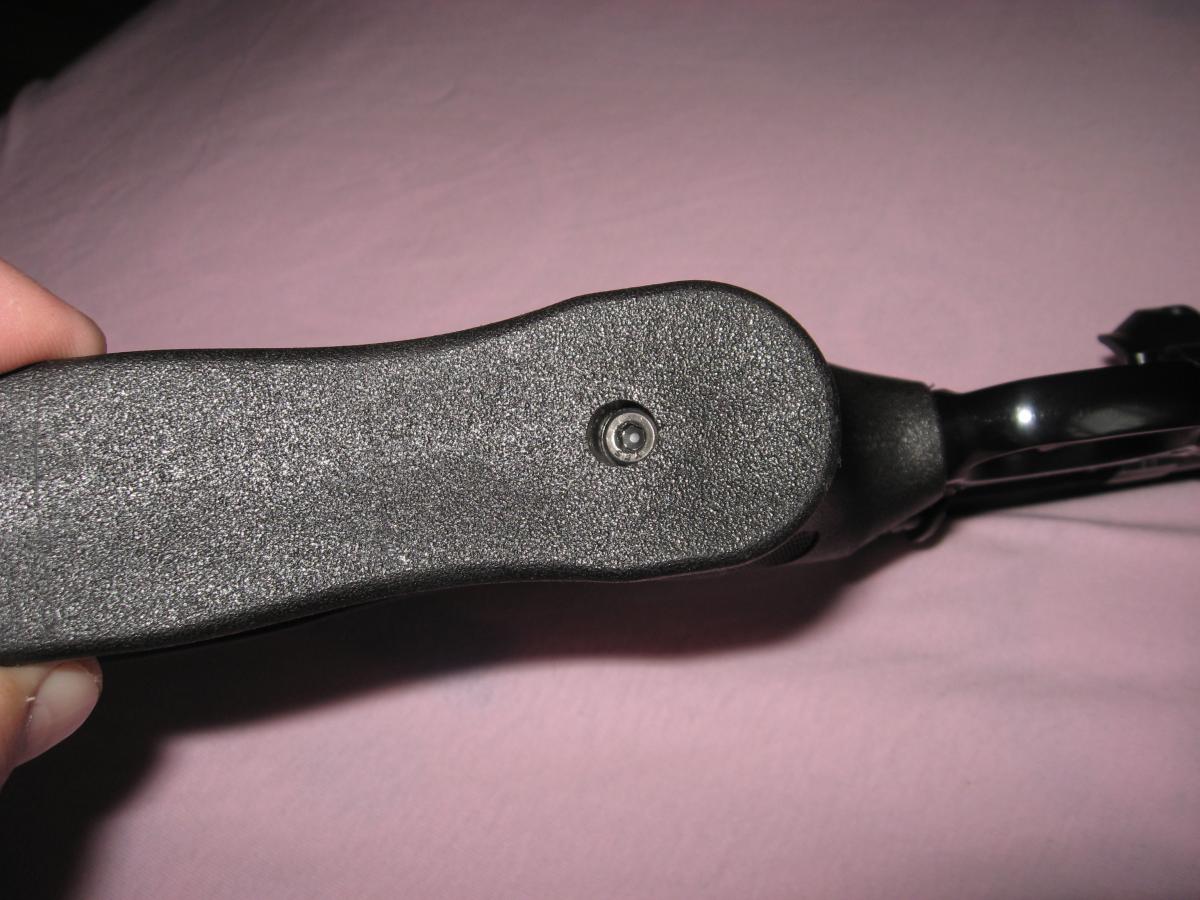

Крепежный винт рукоятки приклада тоже под шестигранник.
Открутил его, приклад даже не пошевелился.
Видимо посажен на герметик.
Тогда разбор только методом разрушения.
А жаль, была идея докупить револьверную ручку.:ad:

Принимаю идеи как устранить люфт.
В плоть до того, что отодвинуть на необходимое для замены барабана растояние
и зафиксировать каким-то способом насмерть.


Вложения

  • IMG_0130.jpg
    120,8 KB · Просмотры: 519
  • IMG_0121.jpg
    85 KB · Просмотры: 430
  • IMG_0124.jpg
    68,8 KB · Просмотры: 596
  • IMG_0126.jpg
    66,6 KB · Просмотры: 473
  • IMG_0127.jpg
    119,2 KB · Просмотры: 426
  • IMG_0128.jpg
    53,7 KB · Просмотры: 497
  • IMG_0129.jpg
    104 KB · Просмотры: 609
Последнее редактирование:
Игорь, спасибо за инструкцию с картинками!

Вообще складывается впечатление, что все что от револьвера, сделано отлично.
Все, что наворотили сверху - очумелые ручки.

С переделками под требования очумелых законодателей так всегда и будет.

А жаль, была идея докупить револьверную ручку.

Приклад именно поэтому приклеен. Строительным феном погреть - отойдёт.
И ствол пильнуть на 6".

Принимаю идеи как устранить люфт.

Идей нет, однако вчера ссылку на тему отправил в РоссИмпортОружие.
Есть надежда, что включится из поставщиков в беседу кто-нибудь, и по примеру Змейго Рыныча с ганзы будет консультировать по своему ассортименту.

Последнее редактирование:
Думаю достаточно будет проклеить изнутри цевье плотным и скользящим материалом,чтобы не гремело и не имело свободного болтания. Типа войлока и т.д. Не надо портить новый гарантийный ствол.

достаточно будет проклеить изнутри цевье плотным и скользящим материалом

Синтетический войлок на самоклейке для мебельных ножек. Бритвой добиться нужной толщины....

Да, хорошо, наверно так и поступлю!
Хоть "минуту" стрелять не собираюсь,
но все же приятнее без люфта.
Так что попробую....

А не боязно,что этот войлок будед влагу накапливать?

Будет накапливать влагу - оторвем
А если его силиконовой смазкой смазать, может и не будет...?

Спасибо друзья за поздравлялки!

Огневые характеристики выложу в этой ветке.
Оружие конечно загадка, ствол короткий, да еще из под барабана дует...
Надо посмотреть сначала, что именно из него полетит в 22 LR и в магнуме.
Потом посмотреть насколько минут оно прилетит.
Если уложусь в две минуты, буду счастлив, нет так тоже сильно не расстроюсь.
Хорошо бы пострелять на 50 и 100 метров.
Так что работы достаточно, потихоньку буду изучать...

Последнее редактирование:
