Может кто подскажет по ружью ....

  • Автор темы Автор темы Ne_oN
  • Дата начала Дата начала
Автор темы

Ne_oN

Участник
С нами с
21/01/09
Постов
21
Оценка
3
Живу в:
Смоленск
Для знакомых
Руслан
Охочусь с
1994
Оружие
Тоз-34 ЕP
Собака(ки)
РОС
Добрый день .

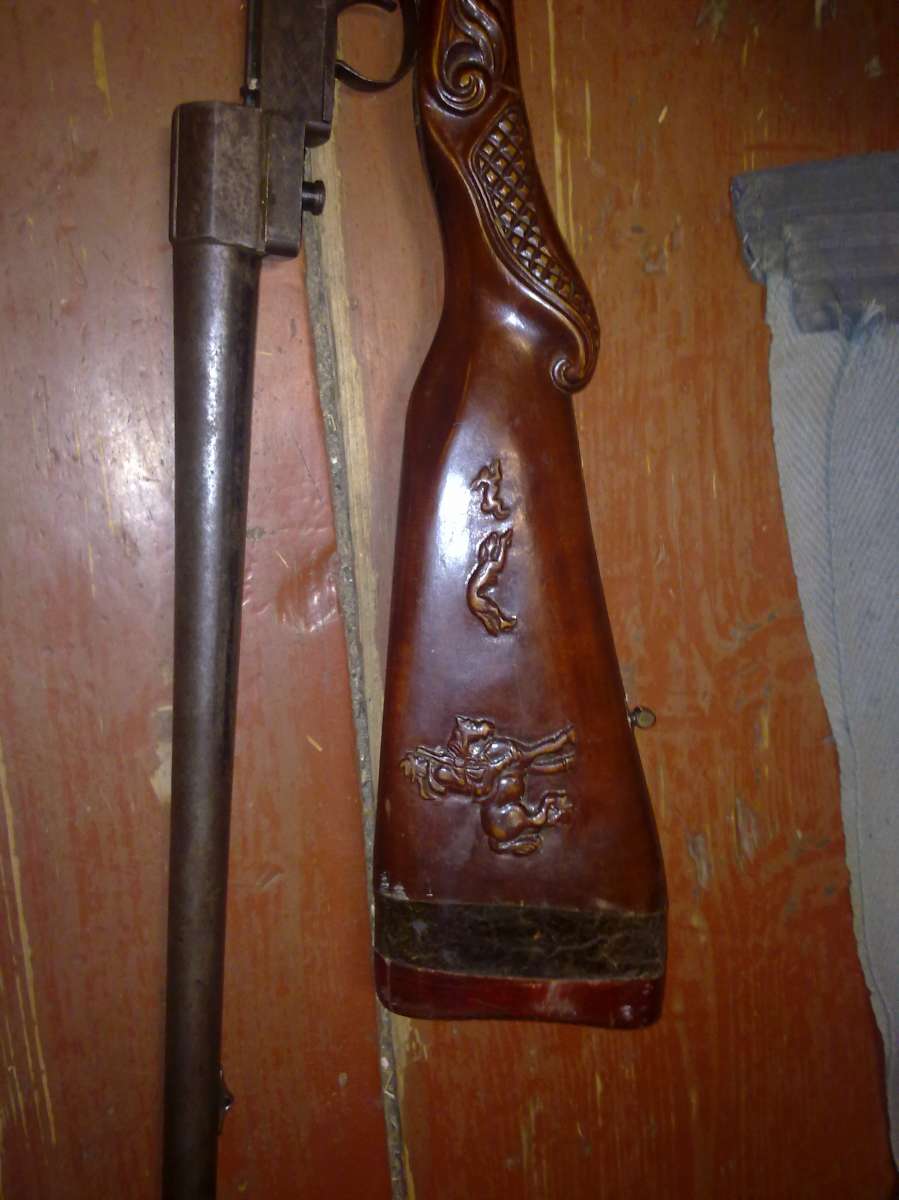

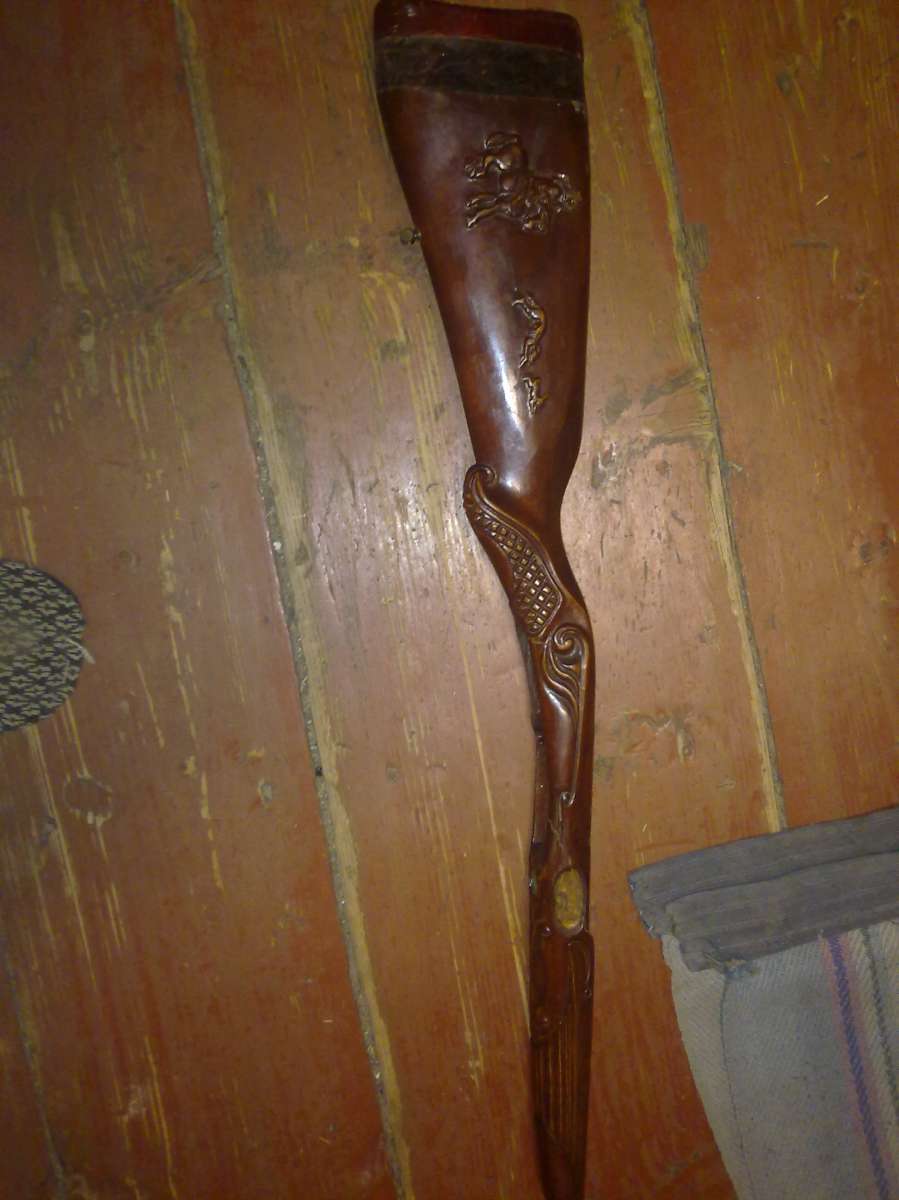

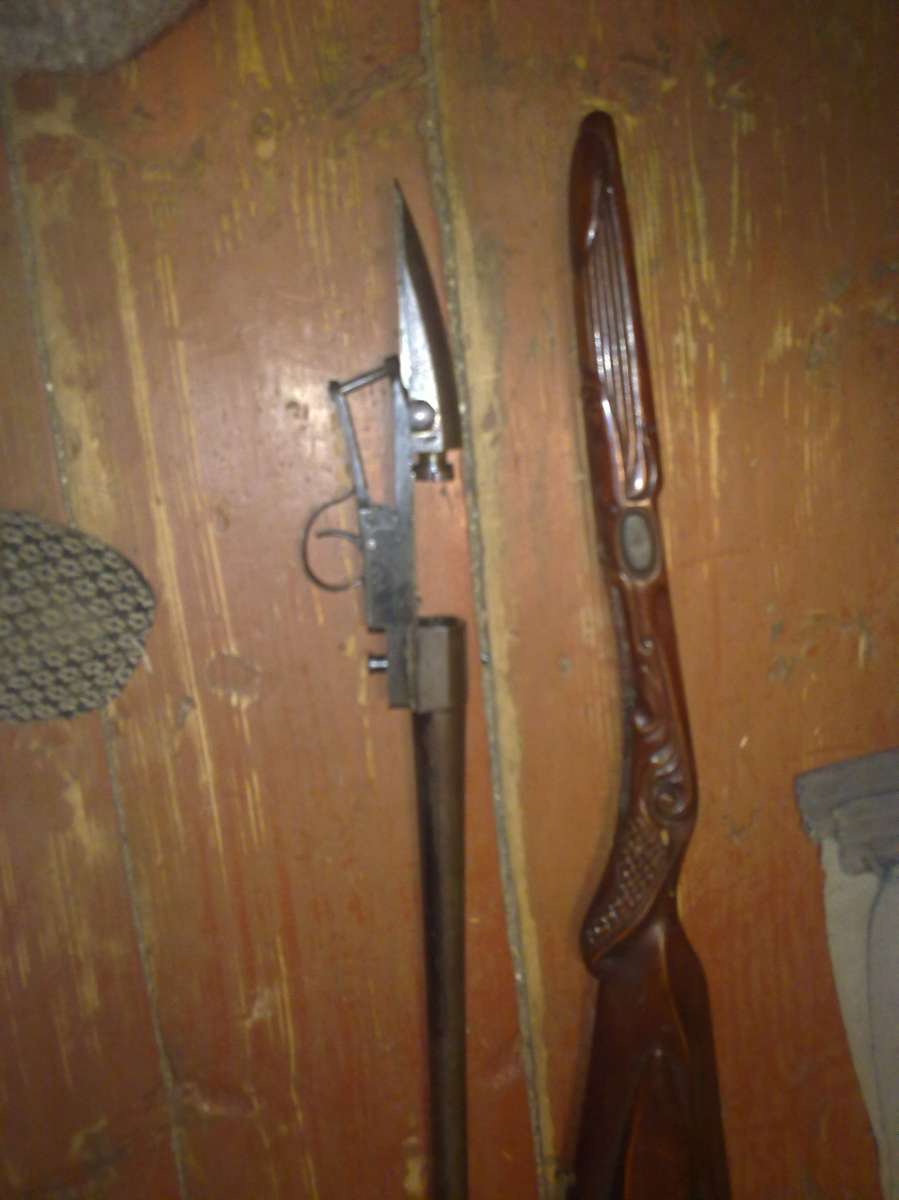

Может кто знает что про такое ружье ,16 к. Заранее спасибо.


Вложения

  • Фото033.jpg
    70,3 KB · Просмотры: 557
  • Фото034.jpg
    55,5 KB · Просмотры: 659
  • Фото035.jpg
    75,2 KB · Просмотры: 592
  • Фото036.jpg
    74 KB · Просмотры: 508
  • Фото038.jpg
    64,3 KB · Просмотры: 461
Так написано-же:
ВЕРНЕЙ-КАРРОН :)

Да фиг его знает , кто это :ab: Я про таких не слышал :ag: Ладно ,спасибо ,сейчас буду интересоваться

Никогда не видел подобного! Как происходит запирание и отпирание? Рычага запирания нет. Неужели как у полуавтомата? Тогда затворная часть назад после выстрела лететь должна, а это похоже в морду. Загадка.
Про Verney-carron - это понятно, но на этом и все.
Сначала думал, что 32 кал, тут даже 16!
Хорошее удивление.

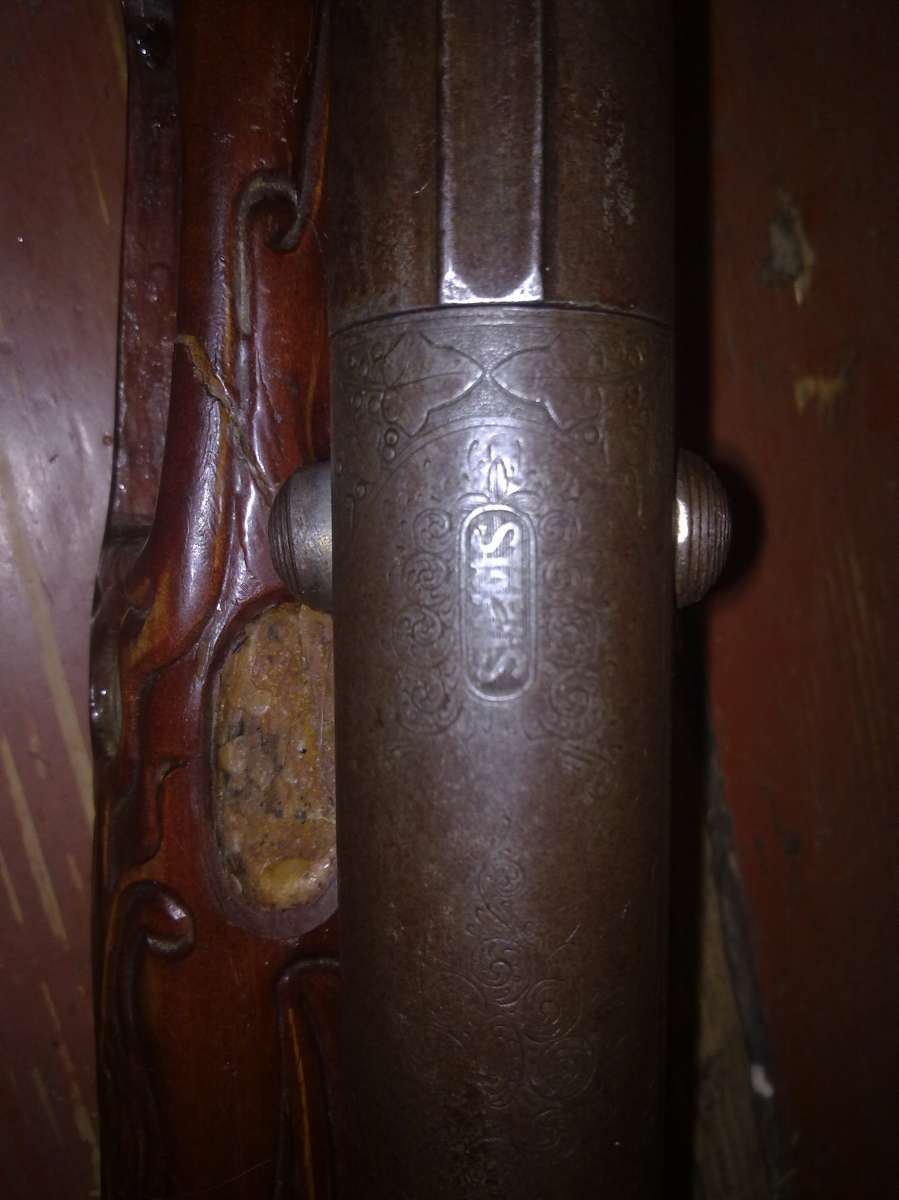

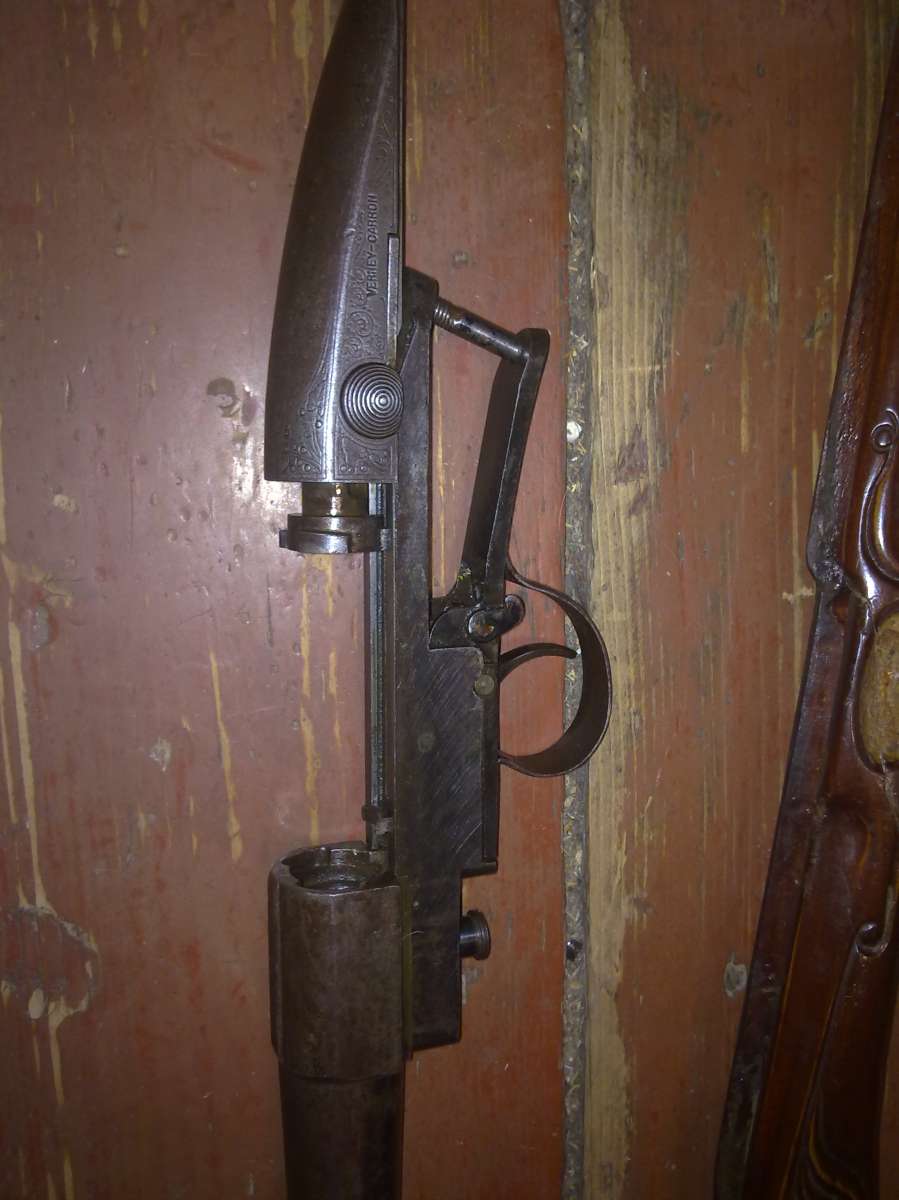

Ничего там не летит назад ,нажимаешь выступы на свольной коробке (по бокам ) и отводишь вручную назад , гильза на половину вылазит из патронника . Не знаю сколько ему лет ,но стреляет добротно ....

Эта система аналогична "Дарне" - видимо в одно время изготавливались.
Вот ветка на ганзе по Верней-Каррон http://talks.guns.ru/forum_light_message/1/142132.html там проскакивает фото гусятницы 8 калибра (видимо из их музея)

pomeha78 (Сергей) ,

Спасибо за инфо . Там и клейма есть ,буду разбираться дальше .

pomeha78 (Сергей) ,
Спасибо, там хоть видно все хорошо.
Но за счет чего происходит поворот личинки и надежное зацепление боевых упоров - не понимаю.



Дарн к этой системе не имеет отношения. Все принципиально по другому.


Саша, я думаю так же как на твоем Benelly. :ab:

Некоторое сходство с "Дарном" всё же есть-затвор и там и тут скользит продольно и открывается похожим образом. Разница в системе запирания.
Интересная конструкция. Сдаётся мне,что прочный должон быть замок-и на штуцер потянет.

PavelK (Павел) написал(а):
сходство с "Дарном"
только в продольном движении при запирании. На этом все. Само то запирание абсолютно другое.

О!!!! Нашёл!!!
Мож это.
http://hunt-fish.com.ua/article.htm?ident=66a6bbfdde33aa2
Еще одна попытка решить проблему расшатывания стволов предпринята изобретателем Фором. Устроено это ружье очень разумно и тоже внешне походит на Дарна. Здесь в ненагруженном корпусе затвора, который можно делать даже из пластмассы, находятся две вращающиеся личинки, приводящиеся в движение реечной планкой запирающего рычага. Эти стальные личинки входят в казенник стволов и, поворачиваясь своими тремя выступами, запирают их за соответствующие упоры казенника ствола, как у современного п/а Бенелли, Винчестера или Калашникова. Одноствольная модель в свое время выпускалась французской фирмой Верней-Каррон. Но в производстве двуствольная модель значительно сложнее, а потому не прижилась.

pomeha78 (Сергей) написал(а):
Здесь в ненагруженном корпусе затвора, который можно делать даже из пластмассы, находятся две вращающиеся личинки, приводящиеся в движение реечной планкой запирающего рычага.
На представленном образце НЕТ запирающего рычага. Отсюда и вопрос - засчет чего запирается и как отпирается затвор?

Biggi55 (Александр) написал(а):
Отсюда и вопрос - засчет чего запирается и как отпирается затвор?
Да рычага нет.
Мое видение процесса такое.
1. То, что корпус не нагружен - неоспоримо, всё усилие берёт на себя личина затвора поворачивающаяся вокруг своей оси.
2. Сама фиксация корпуса затвора происходит "кнопками", точнее левой. На фото гусятницы 8 калибра виден паз, как я понимаю как раз для фиксации корпуса затвора, а вот на фотках 16-го калибра - такого паза нет.
3. А поворот личины затвора происходит как это происходит как в автоматном затворе. Продольное движение затвора преобразуется во вращательное движение личины затвора, за счёт фигурного паза. Либо от кнопки. причём на сколько я вижу правая кнопка - неподвижна, а вот левая как раз "рабочая" и сидит на рычаге (его видно на виде слева).

Последнее редактирование:

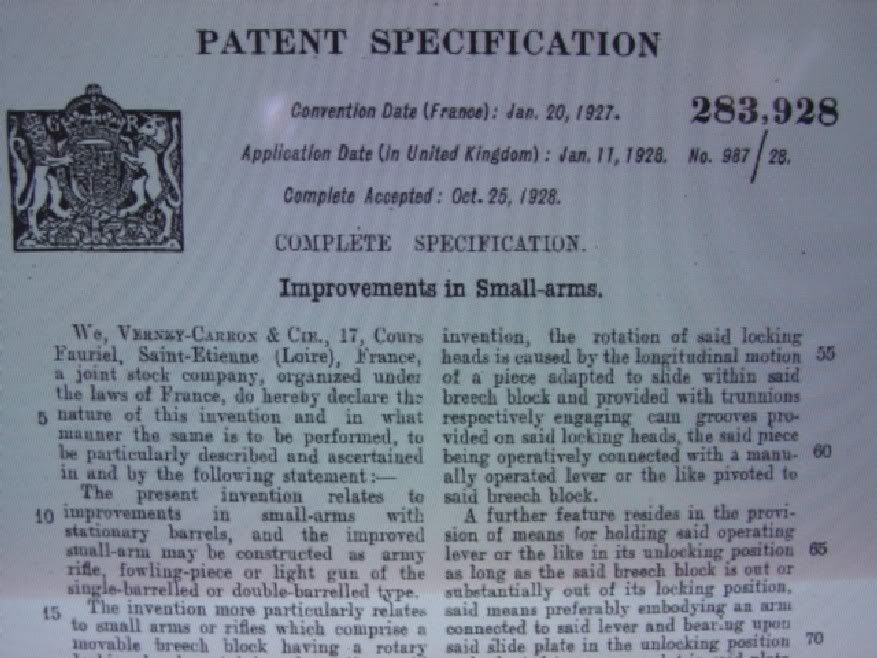

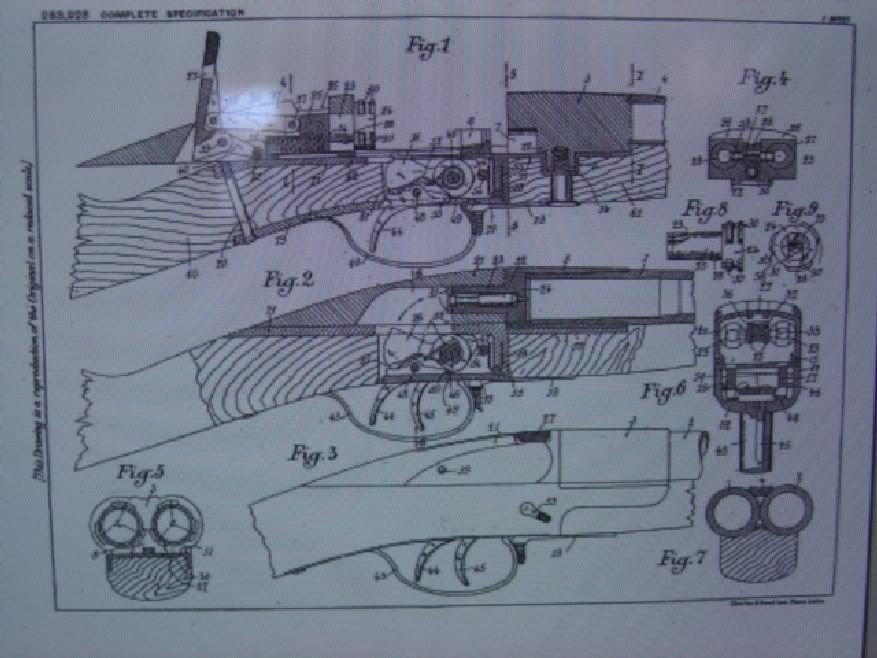

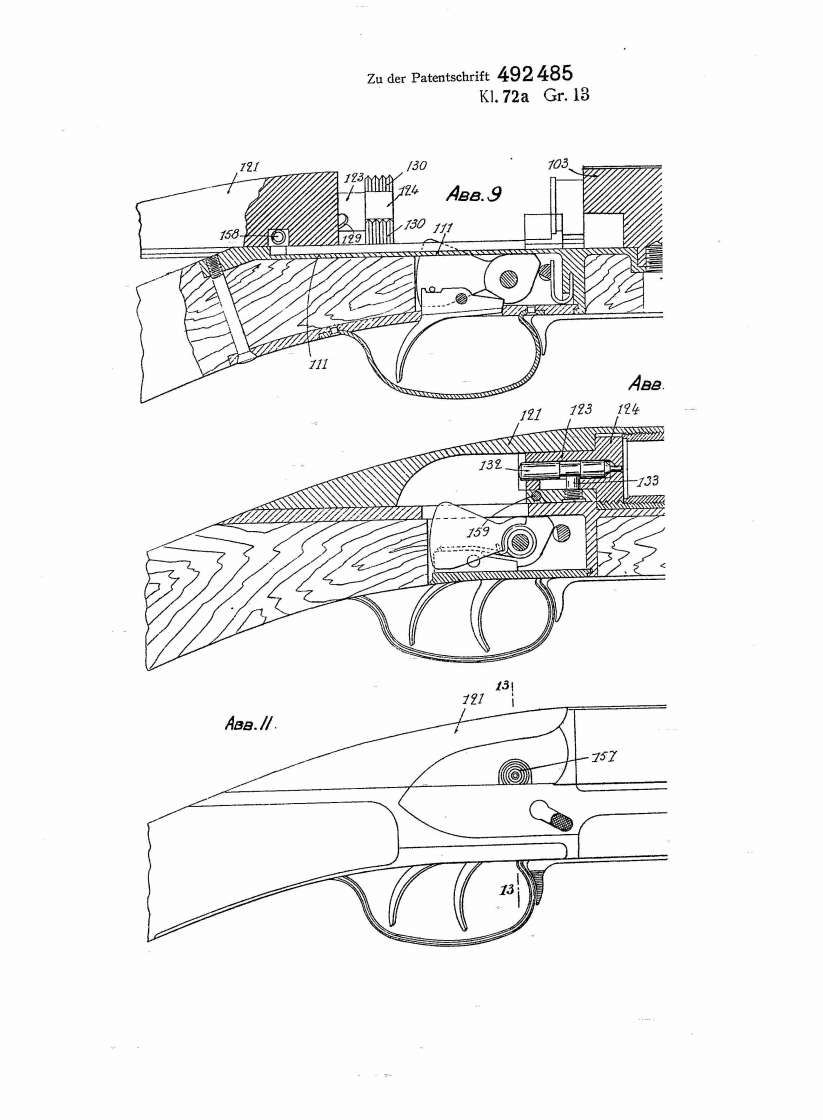

Патент на Дарн:




Кто читает на английском ознакомьтесь ,но там ничего конкретного ,разговор типа нашего,плюс несколько качественных фоток [font=Verdana, Arial, Helvetica]Stopvis-а[/font]))))
http://www.gournetusa.com/forum/topic.asp?TOPIC_ID=154

плюс приложу еще отсканированную страницу из МР с небольшим упоминанием о этой модели ( [font=Verdana, Arial, Helvetica]Stopvis -это название модели которую выложил ТС) [/font] :)


Вложения

Здесь просто книжки продают (( ,ничего про ружье.
http://www.cornellpubs.com/old-guns...hp?item_id=1326
А Tomás Urizar y Cía. Eibar какой то обрез смастерил ,аж жалко ружье стало ((

Хорошие фотки
http://img125.imageshack.us/img125/1507/stopvis0181hn4.jpg
http://img125.imageshack.us/img125/9206/stopvis0301dq4.jpg
на второй аж видно по царапинам на личине затвора, что он запирается поворотом влево

polifem (Эдгар) написал(а):
Здесь просто книжки продают (( ,ничего про ружье
Да книжки, это каталог Stopvis Верней-Карон за 1935 год, с перечислением моделей
Stopvis No. 80 Standard
Stopvis No. 83 deLuxe
Stopvis Colonial
пытался поискать их - Гугл молчит.. :(
