ТОЗ-34. Ремонт отпаявшейся прицельной планки

[DimBog]

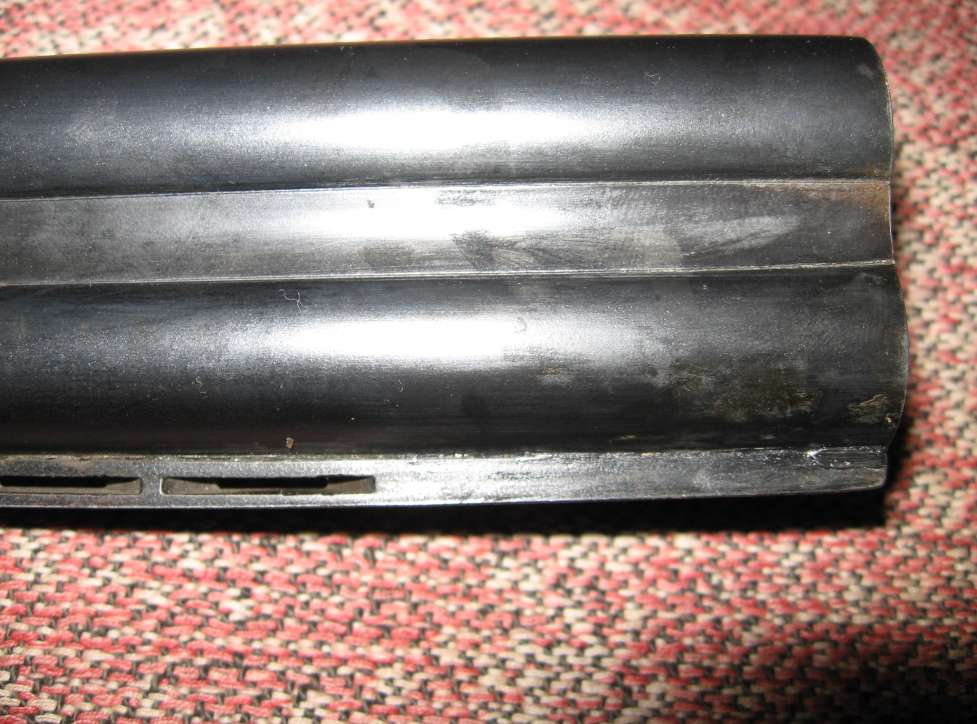

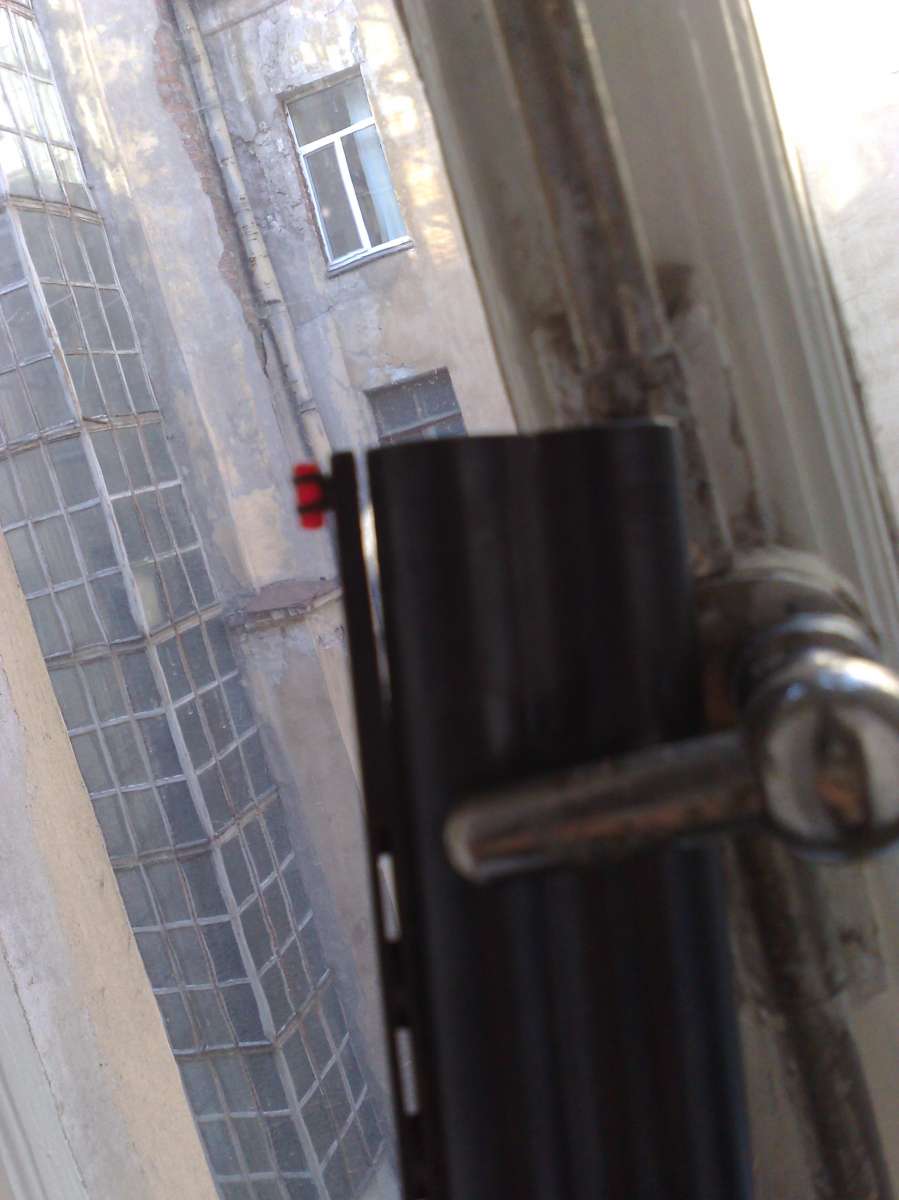

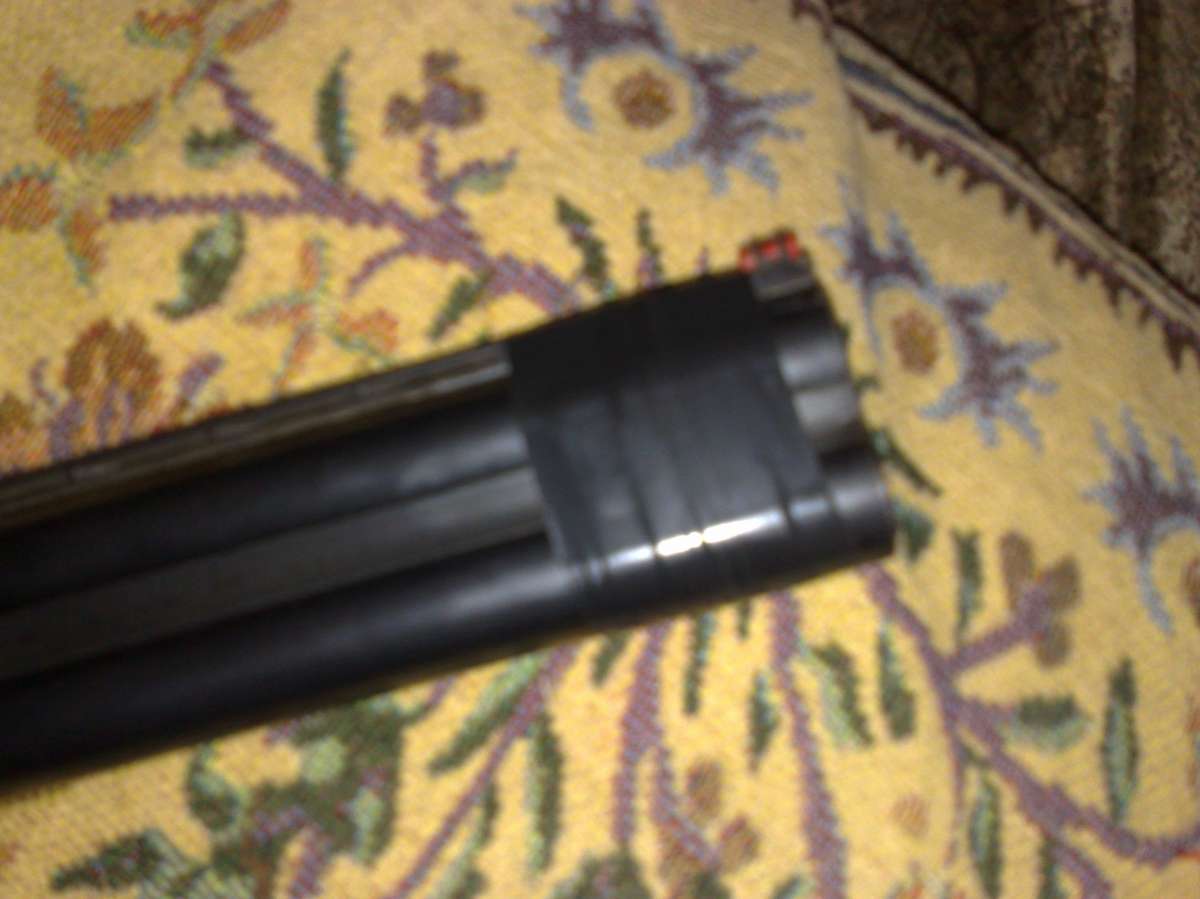

На недавно приобретенном ТОЗ-34 прицельная планка отпаялась на расстоянии примерно 50мм от дульного среза. Может у кого-то было такое? Возможно ли вылечить своими силами? Пробовал холодной сваркой,- отвалилось после 3-го выстрела. Фото прилагаю.



[kkk2005]

DimBog (Дмитрий)
Пайка планки на ИЖ-54 здесь есть и ссылки на Ганзу.
Крепление прицельной планки на МР-153



[pomeha78]

DimBog (Дмитрий),
Возможно и даже самому.

Добавлено в ту же минуту:

Возможно ли вылечить своими силами?



[DimBog]

kkk2005 (Александр Геннадьевич) ,Александр, спасибо))) изучаю ганзу... но браться страшновато за пайку)))



[pomeha78]

особо страшного ничего нет, сам сомневался а потом взял и напаял планку под прицел
http://piterhunt.ru/scripts/forum/showthread.php?t=24975&page=2&pp=20



[kkk2005]

но браться страшновато за пайку

Да нет ничего страшного! Не даром же говорится: "Глаза бояться - руки делают".
Сережину тему о пайке крона сразу не нашел, но он и сам указал, а это достойный пример. Кронштейн с прицелом требуют куда как более надежного крепления.
Если уж совсем страшно, можно подойти в любой ремонт ювелирных изделий и договориться с мастером. Они паяют серебром. 5см для них скорее всего реально. Мне на Винч.1300 планку паяли в мастерской "Барса" на Попова.
Причем без всяких премудростей. Зачистили, протравили кислотой, положили припой с белым порошком (подозреваю что это была бура), разогрели все газом до спаивания, убрали лишний припой и все. Планка после этого держалась надежно.



[чокер]

Посмотрите , не выходит ли тело болтика от замененной мушки из планки внутри - возможно в этом причина , если болтик хотя бы на чуть выступает , он как домкрат винтовой отрывает планку , или создает натяг , а при выстреле от вибрации-деформации ствола на чоке планка отлетает . Болтик мушки надо промерять перед установкой , т.к. все планки разной толщины , а мушка стандартная .
С пайкой конечно сложнее . Дабы вид ружья не испортить лучше наверно в мастерскую или настоящему профессионалу по пайке . Тут дело ответственное - чуть перегреешь и межствольные поплыть могут .



[DimBog]

да тут дело даже не в трудности))) скорее в отсутствии необходимых материалов и инструментов (паяльник мощный, фен. горелка). видно придется к мастеровым нести, Александр, а на Попова телефон один на магазин и мастерскую, или разные?

Добавлено через 3 минуты:
чокер (Андрей) ,он (болт) скорее и был домкратом у предыдущего хозяина. Только товарисч сначала оторвал планку...а потом ...подточил болтик



[Drunkdoc]

DimBog (Дмитрий) ,на попова мастерская закрылась уже давно(



[DimBog]

Drunkdoc (Николай) ,угу, только что позвонил(((

Добавлено через 27 минут:
Позвонил в Левшу... обозначили ценник в 2800 деревянных))) придется покупать горелку и фен. Ничего себе цены



[Beobachter]

На недавно приобретенном ТОЗ-34...

DimBog (Дмитрий) , если недавно, то наверное гарантия существует какая то? Или вы подержаное купили? Если новое, то явный гарантийный случай! Обратитесь к продавцу.



[DimBog]

Beobachter (Сергей Геннадьевич) , не новое, конечно, их вроде уже не выпускают... тозик 2000 года, давно хотел вертикалку))) нашел на "Авито"...



[kkk2005]

скорее в отсутствии необходимых материалов и инструментов (паяльник мощный, фен. горелка).

Дима! В субботу на Юноне сможете все купить в одном месте. На развалах во первом ряду от стационарного, на краю ближнем к пр.Мар.Жукова торгуют мужчина с женой у которых есть все для такой работы. И любые припои, включая серебряный на 700град, и флюсы, и горелки различных видов. Заведомо весь комплект будет стоить гораздо меньше чем просят в Левше.



[PavelK]

на Юноне сможете все купить в одном месте.

Еще есть маленький магазинчик на 2 этаже здания ж/д кассы "Ленинский проспект".Тоже есть все приблуды для пайки.



[DimBog]

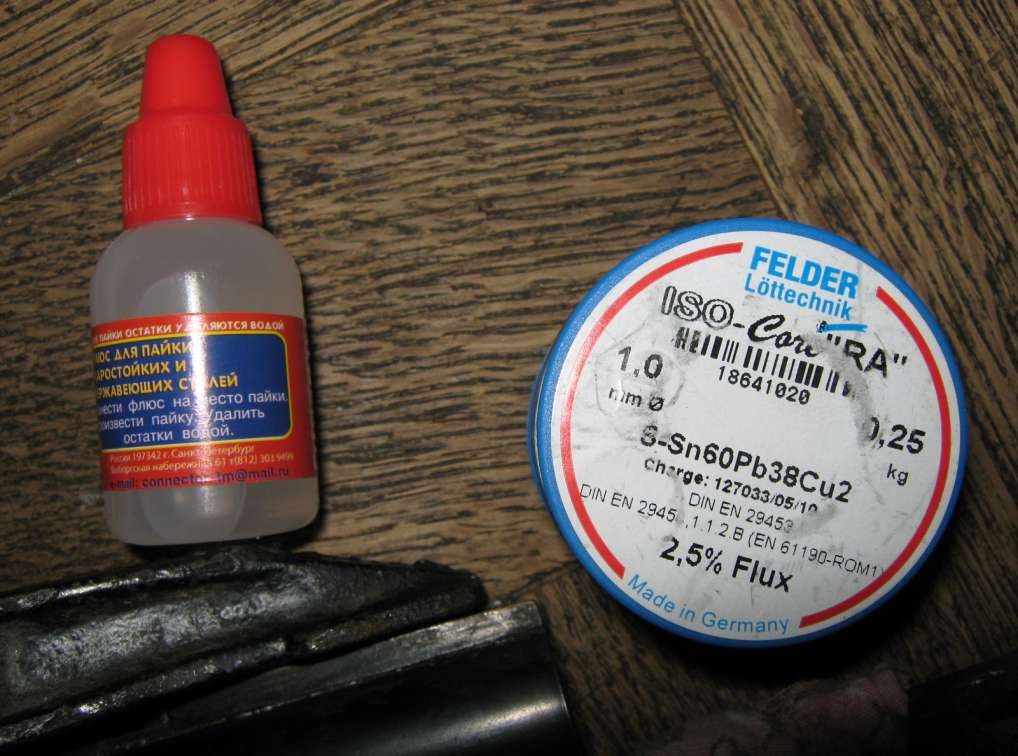

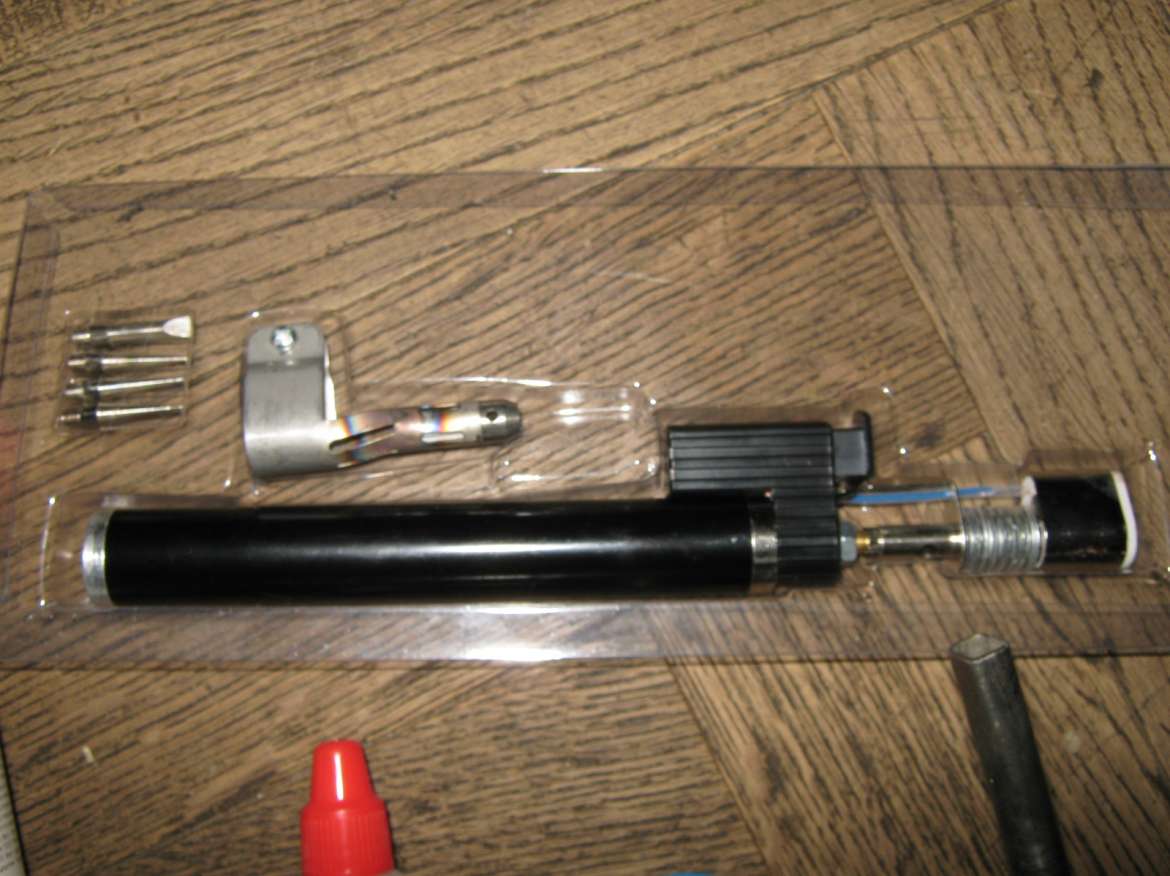

Мужики, спасибо всем))) Купил горелку маде ин Чина, припой с медью и каким то флюсом (немецкий), кислоту ортофосфорную, почитал немного в сети...и решился)))) (по баблосам - прим 950 руб) Без стрельбы - все держится, проверка будет в субботу, отпишусь....если все будет ок, тогда буду делиться опытом



[DimBog]

Ура! Две утрянки и вечорку пайка выдержала)))), выстрелов примерно... 70. Тозик принес крякаша крупненького, обновился... Только что вернулся, устал как собак... завтра распишу технологию ремонта....



[о.Александр]

Нет ничего не возможного!!! Молодец! Поздравляю!!!



[андрей леший]

Dim Bog(Дмитрий)Очень рад за Вас и Ваше ружье.Один очень маленький совет не стреляйте из верхнего ствола пулей,после подобной процедуры.



[VAVAN]

андрей леший (андрей) ,

Один очень маленький совет не стреляйте из верхнего ствола пулей,после подобной процедуры.

В своей работе надо быть уверенным, не боги горшки обжигают.
Приклеили планку, держится гуд. http://piterhunt.ru/scripts/forum/showthread.php?t=37733



[DimBog]

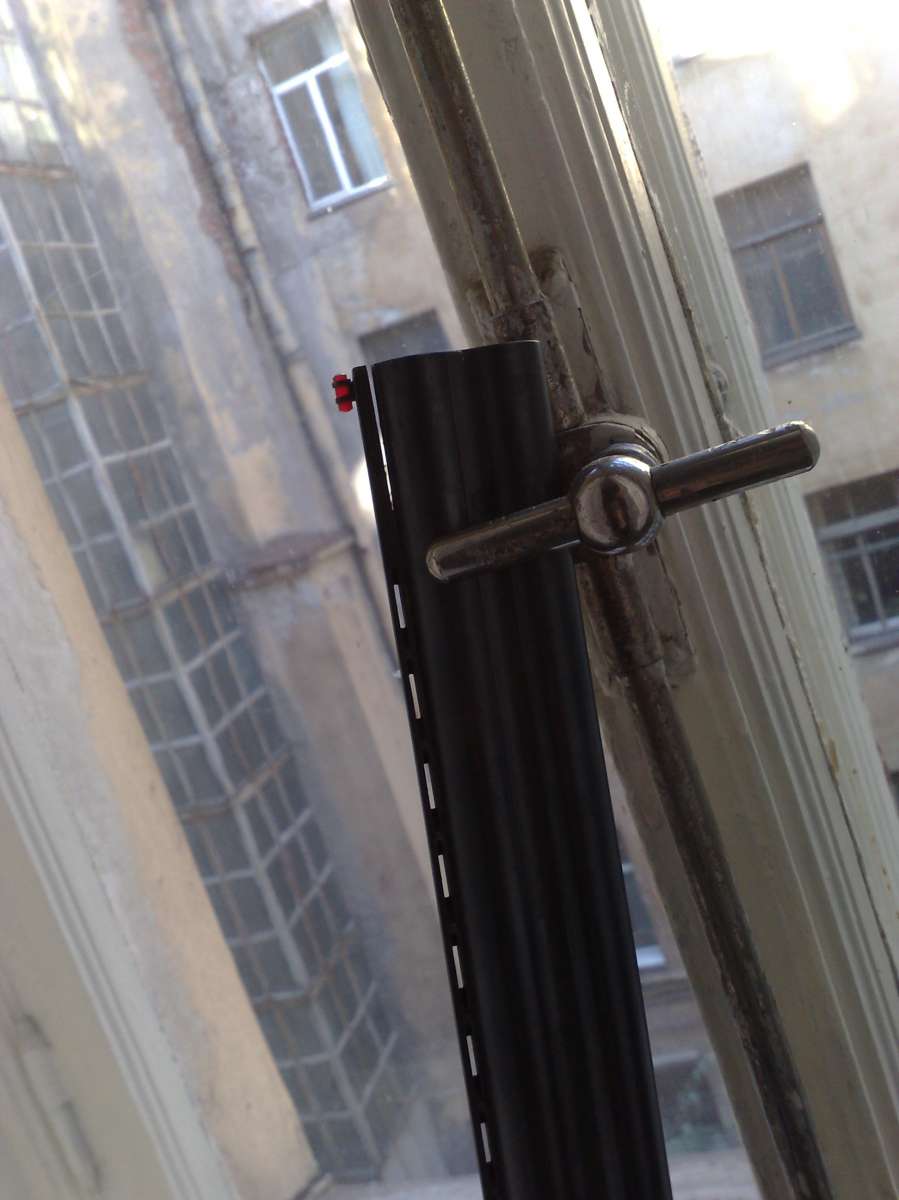

финиш)))

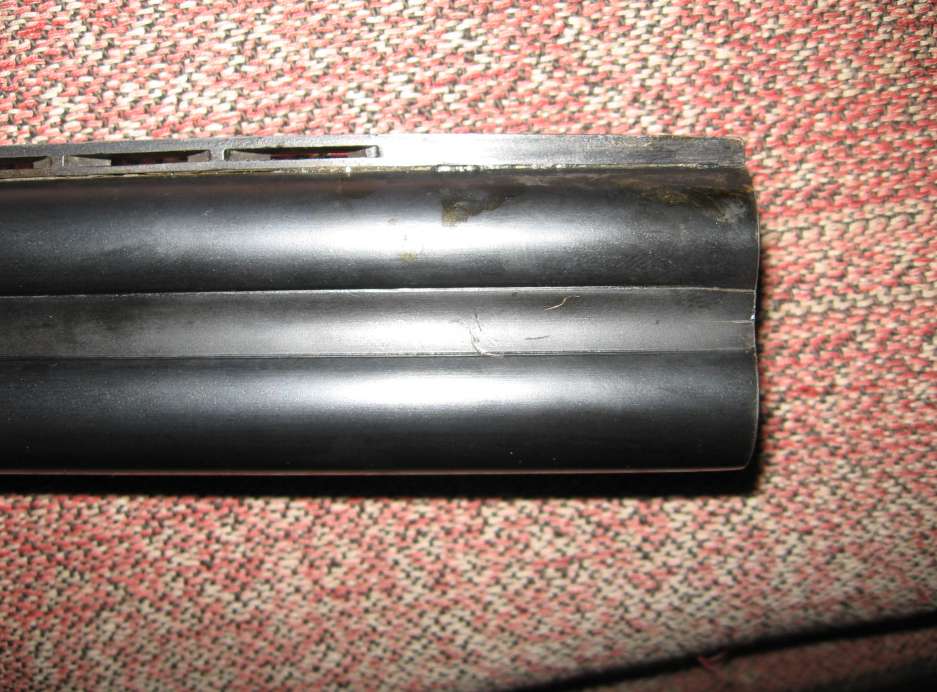

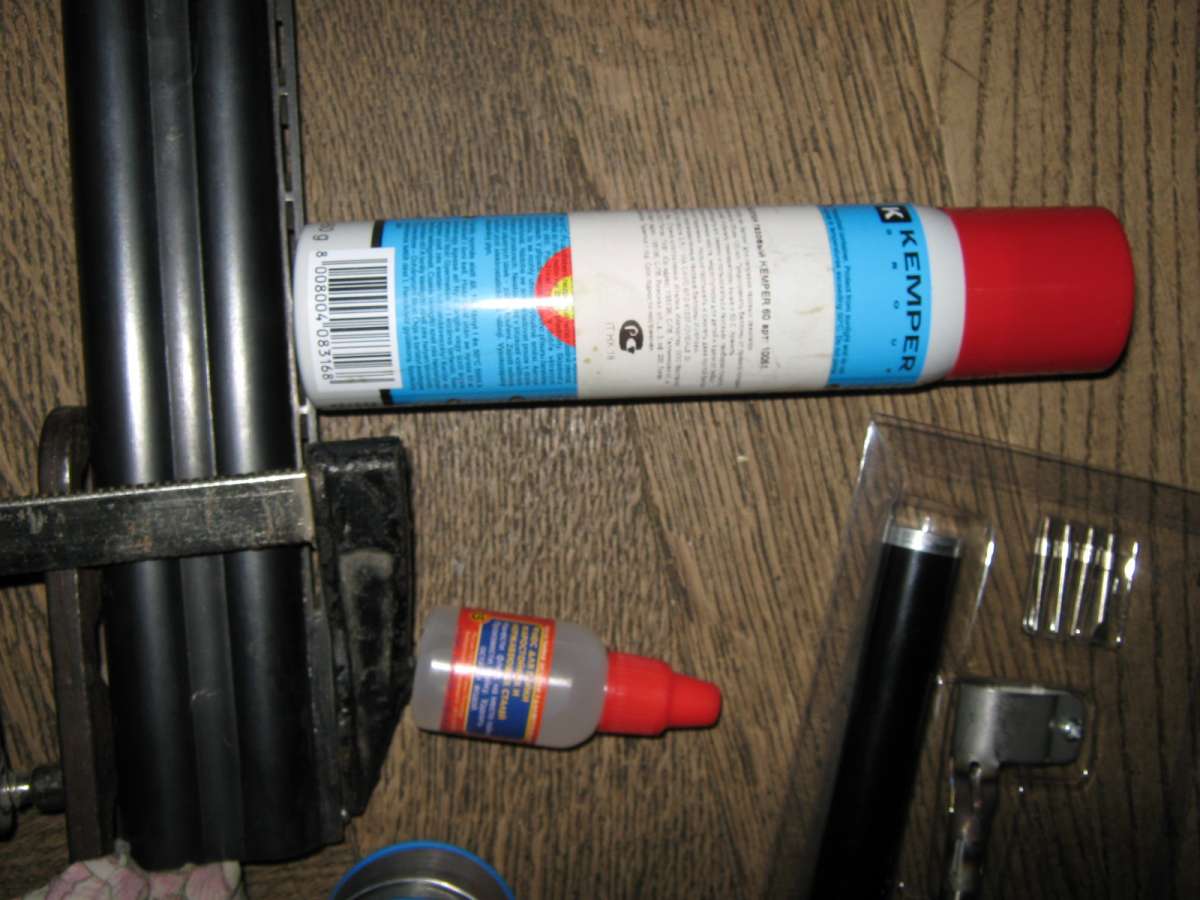

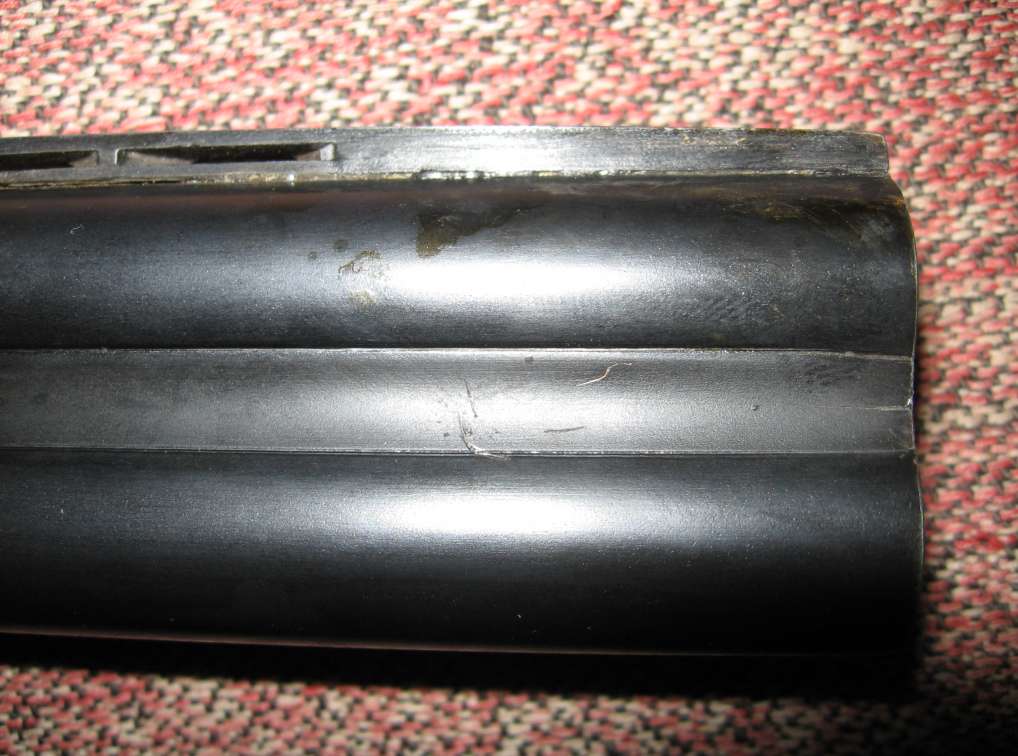

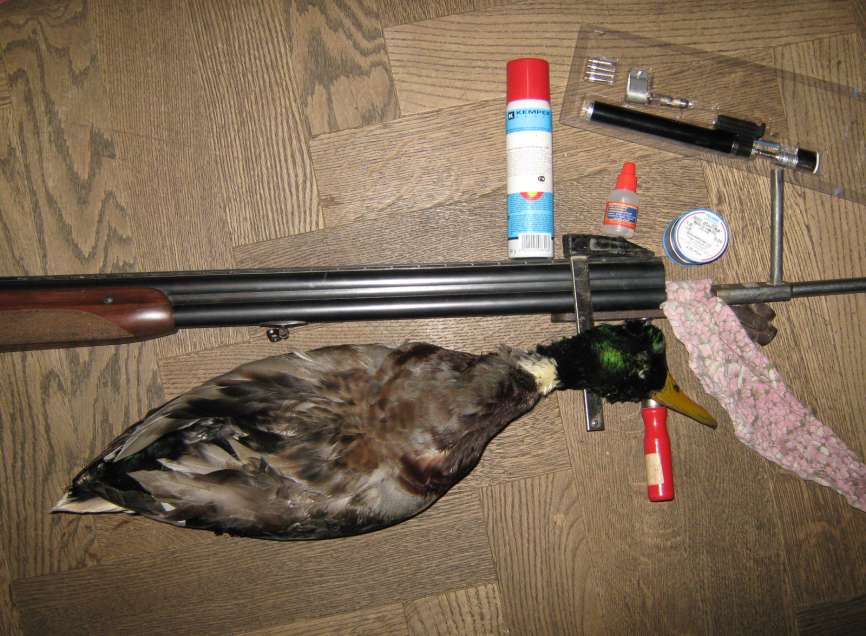

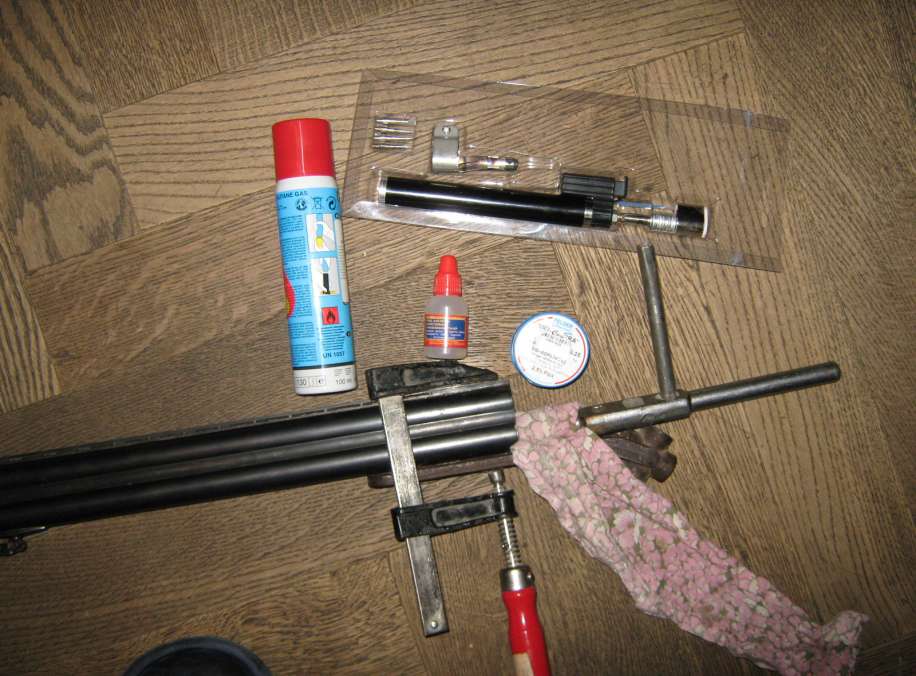

Ну, вот, как обещал...на снимках - все то, что использовал, и что - в результате)))
нет только стакана воды и коробки из под обуви - на ней стволы лежали.
Теперь, как действовал:

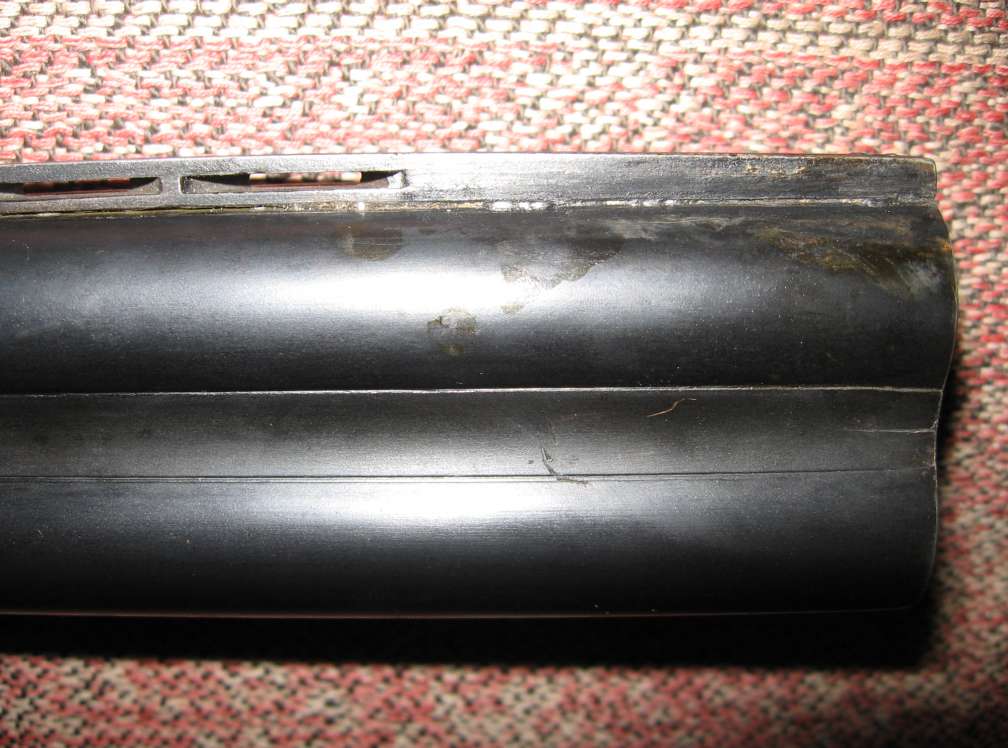

1.Отжал планку ножем (примерно, как первые фото)
2.Отшкурил планку и ствол (зазор позволил)
3.Протер тряпочкой
4.Протер места спайки кислотой, прогрел чутка горелкой (примерно мин 2-3)
5.Намазал еще кислотой (негусто)))))
6.В щель (отжатую) вставил вдоль ствола кусочек припоя (он с флюсом и медной присадкой)

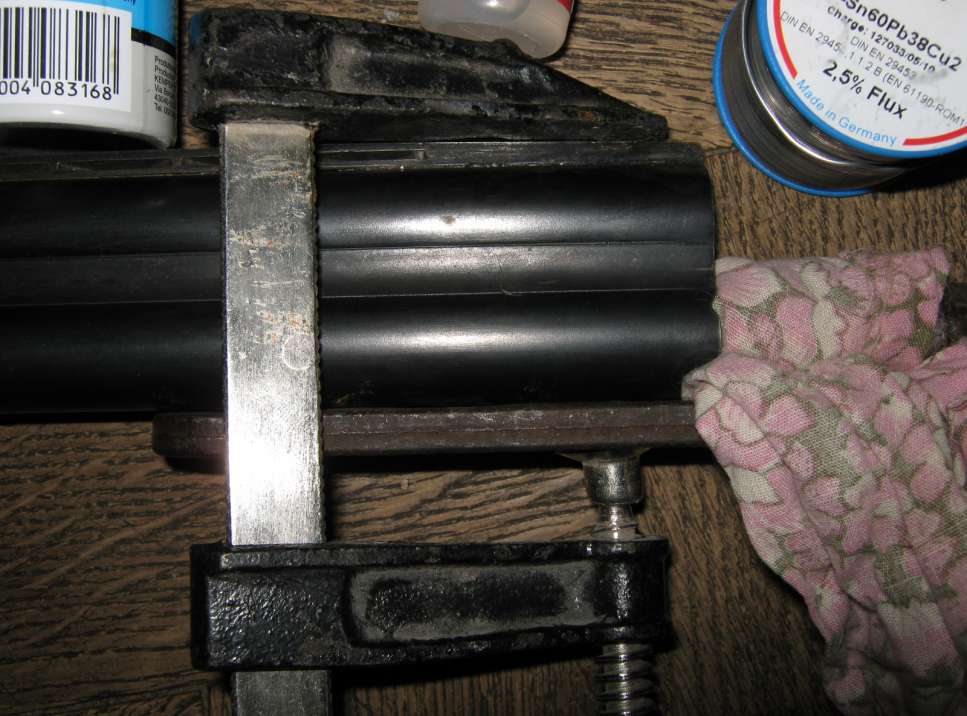

7.Максимально плотно сжал поверхности струбцинкой
8.Все эти операции (с 4-ой) проводились со вставленным в верхний ствол теплоотводом (хвостик тряпки был в стакане с водой, ну и тряпочка мокрой была)))
9.Нагревал планку и верхнюю часть ствола горелкой (примерно, мин 7-9, не до красноты, естественно, а как только припой начал выползать из щели)
10.Поджал струбцинку...опять нагрев..еще чуть поджал, и оставил на мин 30-40...
11. Снял струбцину...вытащил теплоотвод (горячий, гад), еще подождал до момента остывания ствола (он остыл быстрее железяки)...посмотрел в стволы...
Ребята, чуть кондратий не хватил, в стволах - черные лохмотья, думал - ппц стволу, хром "уехал"(((
Оказалось - пленочка масла, после чистки погорела))))
Вроде все?!)))
На вопросы отвечу, если будут, и если смогу
