Мобильная солнечная батарея

[gp]

Приобрел изделие по почте наложенным платежем, что стоило около 2700р.
Изделие легкое, около 300г весом, 250 х 500мм. Фотоэлементы герметизированы прозрачным полимером, основа - стеклотекстолит. Т.е. вещь не хрупкая, готовая к употреблению в поле и вполне транспортабельная. Габариты - см на сайте по ссылке. Электрические параметры - соответствуют паспорту.
Домашние испытания показали, что акумм-р 5 Ач заливается полностью за пару-тройку дней средней ясности, причем изделие освещалось через оконное стекло и смотрело на восток (т.е. прямое солнце - до 11 часов)
Эксперименты, общение со спецами по зарядникам и чтение инета дало такое резюме: для стационарной установки правильно использовать стабилизатор на 13,8 - 14В и не морочить голову на устройства динамической зарядки с циклами разряда. Если таскать с собой на маршрут - то для форсированного заряда достаточно диода, предотвращающего обратный ток при "тусклой" освещенности. Темновой ток разряда - около 11мА, так что хотя бы просто один прямовключенный диод обязательно нужен. Хотя, ессно, и простенький индикатор уровня заряда не помешает - но это дело вкуса и понимания темы
Я брал не для маршрутов, а для установки на крыше охотничьего дома в пампасах. Летом обкатаю на даче, а в сентябре поставлю на трубе дома в пампасах - и можно будет хоть с ноутом неделю жить и работать, не то что телефон заряжать



[блестящий]

Неплохая вещица.



[Igor_22]

Теперь ждём отчёта о полевых испытаниях в пампасах



[a-nd-rey]

Видел похожую штуку в прошлом году в "Чип и Дип", стоила она 900 р.



[Varyag]

...

ВеШЧЬ ! Ноо цена, однако, кусается. Надо поискать на китаёзовском рынке по-дешевле... Спасибо за мудрую мысль



[gp]

Да, похожие штуки есть в большом количестве. Именно эта стоит 2300р, остальные 400 - за пересылку из Москвы
Конкретно эта штука отличается от прочих ламинированием фотоэлементов и отсутствием рамок и стекол - т.е. герметичная и намного легче. И отдает при ярком солнце около 0.8А тока на 12В акумм-р. Для южных районов можно бы и поменьше мощность выбрать - там солнца поболее. А у нас, что б осенью и зимой заряжала ак-р в редкую ясную погоду, пришлось брать большую батарею.



[Lisica]

А может меня кто нить просветит... Знаю что есть портативные зарядки для телефонов и фотиков на солнечных батареях, а есть на батарейках (то есть зарядка идет с батареек).... Какое лучше? Собираемся в Карелию на пару недель и встал такой вопрос... Не хочется остаться в красоте без фотика...



[Jonny-fh]

Знаю что есть портативные зарядки для телефонов и фотиков на солнечных батареях, а есть на батарейках (то есть зарядка идет с батареек)

Аня, ничего не напутала?
Зарядка аккумуляторов с батареек?

Может тогда проще запастись алкалайновыми батарейками и менять их по мере убития, чем перекачивать емкость с батарейки на аккумулятор?



[Lisica]

Аня, ничего не напутала?
Зарядка аккумуляторов с батареек?

Да вроде нет.... А как я батарейки засуну в телефон? Или в фотоаппарат? У меня в фотике аккумулятор квадратный и батарейки туда ну никак!



[Lisica]

Дело в том, что солнечные зарядки не всегда удобны... Их мона применять только в солнечную погоду. А это не всегда бывает... А мы планируем днем идти на байдарке, а вечером солнышко тоже не очень яркое... тем более в августе...

Единственное, надо искать такое устройство на каждый аппарат...

А где их искать? И можно ли его использовать и для телефона и для фотоаппарата? Или надо покупать сразу несколько зарядок для каждого устройства?



[gasyoun]

Сам искал, интересно как оно.
Даже сайт под это дело нашел vetryaky.ru



[gp]

Результаты испытаний

Батарея устанавливалась мордой на восток внутри помещения, т.е. под стеклом (лениво было вешать ее снаружи).
В качестве стабилизатора напряжения использовался простейший компенсационный стабилизатор на КРЕН5 с подъемом выходного напряжения и диодом на выходе (от разряда акумм-ра через стабилизатор в темное время). Выходное напр-е - 14,3 В. Рекомендуемое оптимальное напр-е - 13,8В , но я его увеличил для ускорения заряда. Это приводит к сокращению срока службы акумм-ров, но мне на них начихать - их есть у меня )
При ясном утреннем солнышке батарея отдает 0,4 А (это под стеклом!).
Т.е. акумм-р 7 Ач заливается сами-понимаете-за сколько (7/0,4=~17ч).
Если нужно иметь 220В - в комплект полезно приобресть такую штуку:
http://www.megachip.ru/item.php?item_id=137324
Да и вообще, легкий инвертор и в а/м вещь не лишняя - для ноута, зарядки акуммов фото и видео... Этот преобразователь вдвое дешевле бытовой китайчатины, предлагаемой в магазинах аксессуаром к ноутам и т.п.

Сухой остаток - повезу осенью устанавливать комплект в охотничьи пампасы... Тока акумм возьму поболее - на 20-30Ач



[gp]

Аня, советую поискать в инете девайс по имени "Вампирчик" - это преобразователь напряжения для заряда всего-чего-хочешь от батареек. Высасывает батарейки до нуля.
Делает и продает "Вампирчики" парень в Москве - ИМХО у него небольшое производство... Вещь эта широко известна среди турья и неплохо себя зарекомендовала.



[voipel]

Есть такая вещь как металло-воздушная батарея. Небольшая коробочка с 12 банками в которых электроды. Наливаешь воды, сыпешь ложку соли и все. 12В.
Мы так в Якутии заряжали спутниковые телефоны и видеокамеру. Солнечная батарея не очень - при дымке ток падает, нужно именно солнце.


Ссылку не могу выложить. Наберите в яндексе "металло-воздушная батарея" и на сайте Глобалтела прочитайте сами.



[Elektrik]

выбирайте - AcmePower - Аккумуляторы, зарядные устройства, инверторы и адаптеры питания >>> Каталог... работает , если не ждать сильно многого и смотреть на вещи с небольшим скептицизмом.



[gp]

По прошествии трех лет эксплуатации можно сказать, что:
1. Солнечная батарея не утратила своих фотоэлектрических свойств
2. Исправно висит на фронтоне избы в лесу, смотрит на Ю-В и освещена где-то с 8 утра до 3 часов дня
3. Круглый год, даже в пасмурные зимние месяцы отлично заряжает гелевый акумм-р на 17 Ач в избе, что позволяет неограниченно использовать в хате 6 светодиодных автомобильных осветителей (по 15 - 25 мА). Практически разводка по дому не отличается от городской - выключатели и светильники установлены по месту. Свечи практически не жгу, только изредка для "романтического антуража"
4. Всегда можно зарядить мобильник или от преобразователя 12 - 220в подзарядить ноут.
5. Хозяину соседней избы привез и поставил такую же схему - он пищит от счастья

При использовании такого девайса в мобильном режиме надо крепить его на деке лодки (на рюкзаке при пешем передвижении это будет проблематичнее) и днем подзаряжать акумм-р, от которого вечером заряжается все остальное мобильное барахло. Хотя в летнее время может хватать солнца в утренние и вечерние часы на биваке.



[Stalker]

5. Хозяину соседней избы привез и поставил такую же схему - он пищит от счастья

Георгий, можно как-то эту схему нарисовать и описать подробнее, чтобы её можно было изготовить самому? А то тоже захотелось попищать иногда, живя пару недель в лесу вдали от цивилизации.



[gp]

Да не вопрос!
Батарея дает на холостом ходу до 18В, поэтому выход батареи подключен к стабилизатору на 14,5В, выполненному на КРЕН6 (интегральный 12В стабилизатор). Чтобы получить 14,5 В на выходе - "нулевой" вывод стабилизатора подключается к "земле" через резистор 250 ом, а между выходом микросхемы и нулевым выводом включается 1,2 КОм. Можно сделать делитель на подстроечном резисторе в пределах 1-5,6 КОм и настроить по тестеру выходное напряжение. Микросхему лучше привинтить на небольшой радиатор.
Стабилизатор не даст акумм-ру перезарядиться и "опухнуть". Рекомендованное напряжение "stand by" для кислотных акумм-ов - около 14,5 В.
При глубоком разряде акумм-ра ток заряда ограничится солнечной батареей - т.е. стабилизатор не сдохнет (и в нем есть защита от перегрузки по току). Но при глубоком разряде, да еще по холоду акумм-р прослужит намного меньше.
У меня стоит гелевый на 17 Ач - такие используют в резервном питании аппаратуря связи (было у меня их несколько десятков б/у). СтОит он в СПб около 3500р имхо... Чем покупать такой новый - проще взять автоакумм за тыщи полторы. Только тащить тяжелее
Советую поставить на акумм-р предохранитель на 3-5 А - если мыши прогрызут изоляцию, то из-за коротыша запросто загорится проводка... особенно при использовании стартерной батареи, запросто дающей десятки ампер.
В качестве проводки использовал телефонную "лапшу" (цена - копейки) и обрезки витого UTP-кабеля (отходы с работы). Витуха намного технологичнее в разводке - ибо 4 пары в одном кабеле
Светильники - цилиндрические лампы освещения салона авто в самых дешевых патрончиках, один яркий плафон сделал из китайского фонарика - изменил схему включения 12 светодиодов, получилась люстра Но и жрет 60 мА.
Вот как-то так...

Батарея заливает акумм даже зимой при тусклом свете - за счет снега хватает потока света. Прихожу в избу - свет не экономлю Как-то приволок нетбук с инвертором 12-220, поработал несколько дней без проблем.
Все хочу для прикола повесить старую лампу на 220в х 25 Вт над крыльцом и включать иногда, когда народ за грибами мимо ходит - пусть фигеют ) Там электричества нету уж лет 40 и домов целых - всего пара .

PS вот только свет у светодиодов холодный, мертвецкий. Дом стоит на бугре над болотом с озером - осенью, бывает, рыбаки на берегу ночуют. Вид с болота на хату с мертвецким светом и тенями за окном - как на домик упыря... А если еще кобелино во тьме завоет - ваще жуть



[girey]

Первую свою походную солнечную батарею купил давно в Микронике. Она была больше похожа на сделанный на коленке самопал, чем на фабричное изделие. Покрыты элементы были специальным хрупким стеклом, все это было заключено в простой алюминиевый уголок по периметру. Максимальный ток 0,7А, напряжение холостого хода 18 в. При подключении к нагрузке напряжение проседало где-то до 13,5, поэтому никакие стабилизаторы не использовал.
Потом для работы приобрел несколько гибких батарей тут: Модельный ряд зарядных устройств на основе солнечных батарей. У них плюс в том, что всякую электронику, необходимую для заряда любых устройств, можно брать в комплект. Используем эти батареи в экспедиционных условиях по всей стране и за рубежом. Пока довольны.
Я себе тоже пару таких купил, по 0.9А/12в. Легкие, не боятся ударов и несильных изгибов, компактны, так как складываются в несколько раз. Не пожалел о покупке. Хороши для тех, кто не разбирается в электронике и не может спаять простейшую схему, а диод видел только на рисунке школьного учебника.



[gp]

В развитие темы оптимизации зарядного процесса.
Приобрел, предварительно начитавшись о реализованном алгоритме зарядки, зарядное устройство -
http://www.solarhome.ru/catalog/product_info.php?cPath=1_59_61&products_id=501
Потестил дома от источника питания и взял на установку в избушку. Там 3 года отработал простейший самодельный стабилизатор на 14,7В, выполненный на КРЕН5Б.
Меня все устраивало, но хотелось более эффективной - т.е. быстрой и полной зарядки аккумулятора на 17Ач.
После установки нового зарядника я был поражен результатом: заряд шел даже пасмурным утром и сумрачным вечером, без прямого солнечного света. Т.е. солнечной батарее достаточно выдавать чуть большее напряжение, чем на батарее - и пошла зарядка. При использовании стабилизатора - разница в напряжении должна быть от 3В и более.
Так что могу рекомендовать контроллер заряда как достойную железяку.

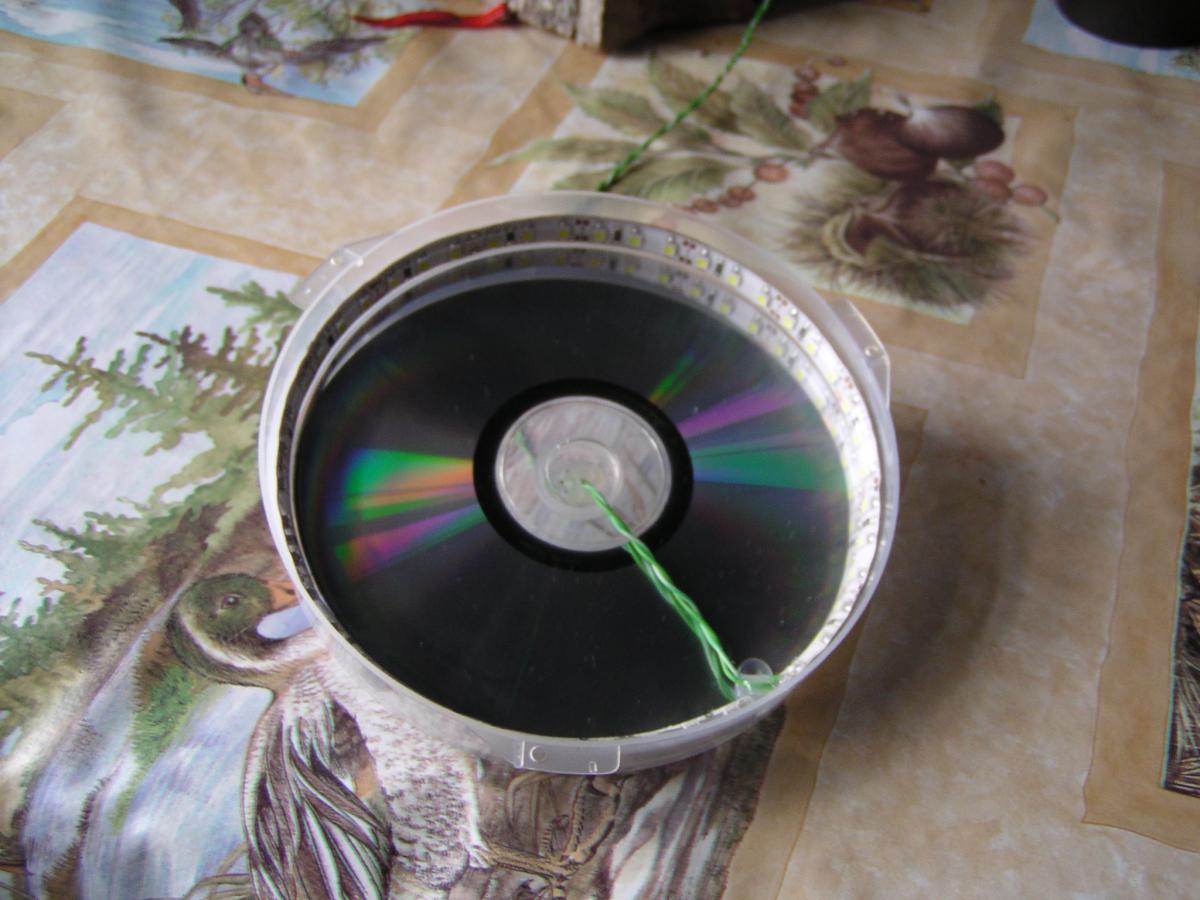

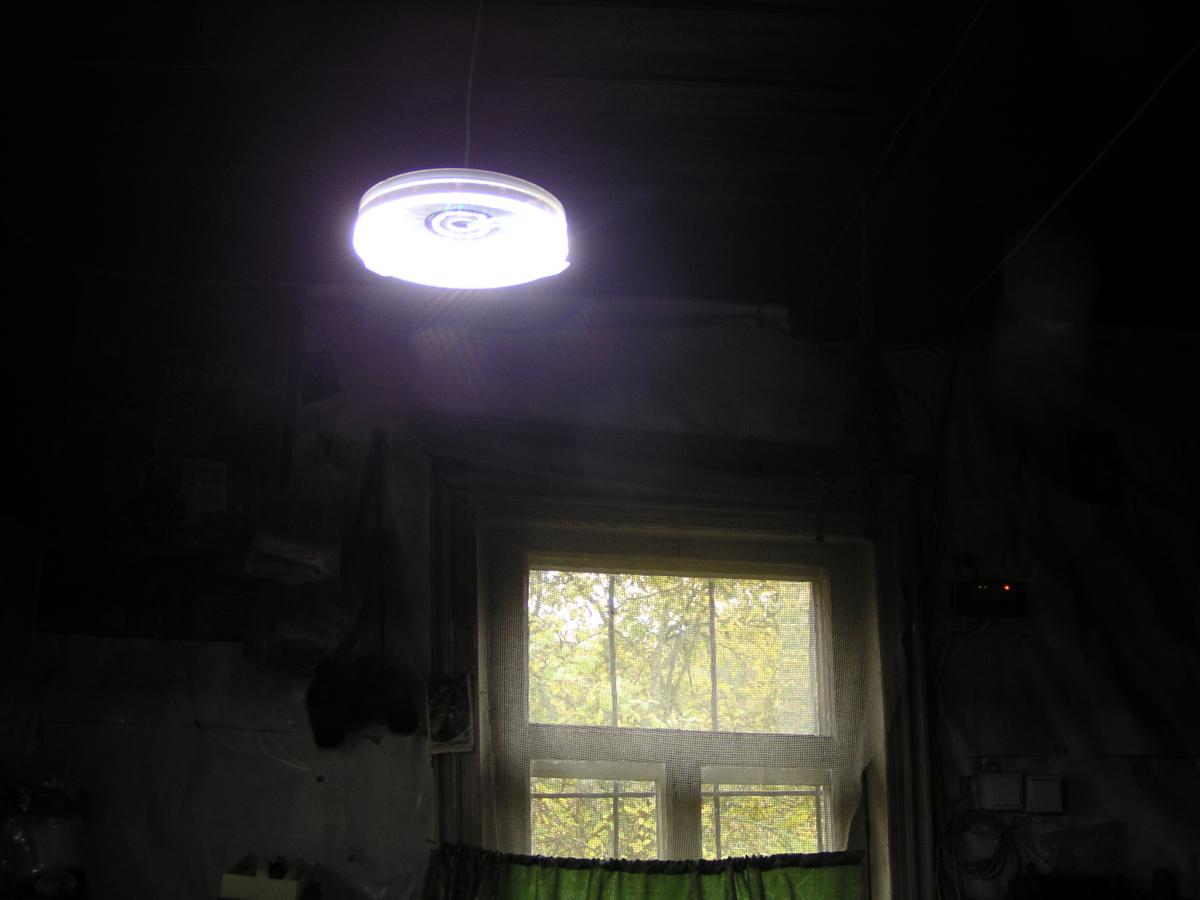

В завершение - пара фото "люстры" за 10 минут из светодиодной ленты, крышки от блока СД-дисков и одного диска. Заодно поменял и усилил светильники по всей хате - незачем жалеть дармовую энергию. Светодиодная лента на 12В - дешево и сердито. Нарезал, припаял выводы и повесил. Разводка по дому - витой парой (обрезками с работы) и телефонной "лапшой".



А еще - были очень симпатичные туманы вечерами -
