Домашний станок с ЧПУ (cnc).

[pna]

ожидаю "вдохновения" для реализации этого станочка

Я посмотрел и понял основную идею, все остальное решил смоделировать и собрать сам и частично из фанеры.

сорри, а конечная цель ?

Представим, что будет станок какой задумали, дальше что такое великое на нем собираетесь сделать?

Вот мне, например, уже давно не дает покоя сделать вездеход на одного седока, электрический.
Там правда совсем другой перечень станков потребуется, но в начале мне бы мастерскую сделать
на земле, что бы крышу над головой иметь и довольно теплую.



[Романтик]

неподвижный портал с перемещением шпинделя по X Z и стола по У

Это мой вариант

а конечная цель ?

Мне нужен не большой станок именно для тех целей, которые я озвучил в первом посте



[pomeha78]

сорри, а конечная цель ?

Яж ниже написал.
Для другого хобби - фрезеровать печатные платы и попутно можно кроить небольшие корпуса под электронику...панели приборов. Т.е. будет куда применить.

--- Добор поста---

Романтик, Миша над управления и задумывался?
На Ардуино в Грбл или по ком порту в мач3



[Романтик]

над управления и задумывался?
На подвиги или в мач3

LinuxCNC http://linuxcnc.org/
Или на STM32 буду мудрить, реальны оба варианта. Может и на Ардуине сделаю, но это в крайнем случае. Перечислил в порядке предпочтения для использования
Мач3 древняя, а Мач4 не найти. Покупать, при наличии LinuxCNC не вариант, естественно



[pomeha78]

Понятно. Я с Линукс не дружу и мой путь винда-грбл- Ардуино



[Романтик]

pomeha78, там все просто, как мычание, на Ютубе роликов полно. вот ролик про установку и вот , там же и про настройку проги есть
Скачиваешь http://linuxcnc.org/ , устанавливаешь, но на чистый комп или ноут и у тебя готовая для работы с чпу русифицированная система и летает, как бабочка и никакие ардуины рядом не стояли!!!! Посмотри на ютубе все очень просто, только нужен комп или виртуальная машина с LPT-портом или переходником LPT-USB на али их полно



[Романтик]

Парни, кто-нибудь профиль в Питере покупал? Посоветуйте продавца



[pomeha78]

Это ты имеешь ввиду "х" профиль?
Я частенько пользуюсь этими ребятами....когда лень ждать или приспичило.
https://creatorplanet.com/index.php?route=product/category&path=150
Но сейчас смотрю, что профиля у них нет...только гайки остались.
Им можно написать и задать вопрос. Они в основном таскают с Китая.



[Романтик]

Это ты имеешь ввиду "х" профиль?

Наверное. Тот, который "конструкционный". А вот к этим не обращались?: https://promprof.ru/catalog/ И вообще, может с Китайщины дешевле получится? Какой сейчас беспошлинный порог?



[pna]

https://promprof.ru/catalog/ - у них покупали.

интересную оценку дали:
- точность 1 мм реализовать легко и дёшево,
- 1/10 мм то, что большинство стремятся достичь, к этому и относится оценка 15-20 т.р.,
- 1/100 мм то, что в быту и основным работам избыточно, оценивают примерно 200 т.р. на комплектующие для производства.



[pomeha78]

https://promprof.ru/catalog/

Если у них по этой цене есть в наличии, то неплохой вариант.
С Али порой получается дороже, ну и время...



[Gordy]

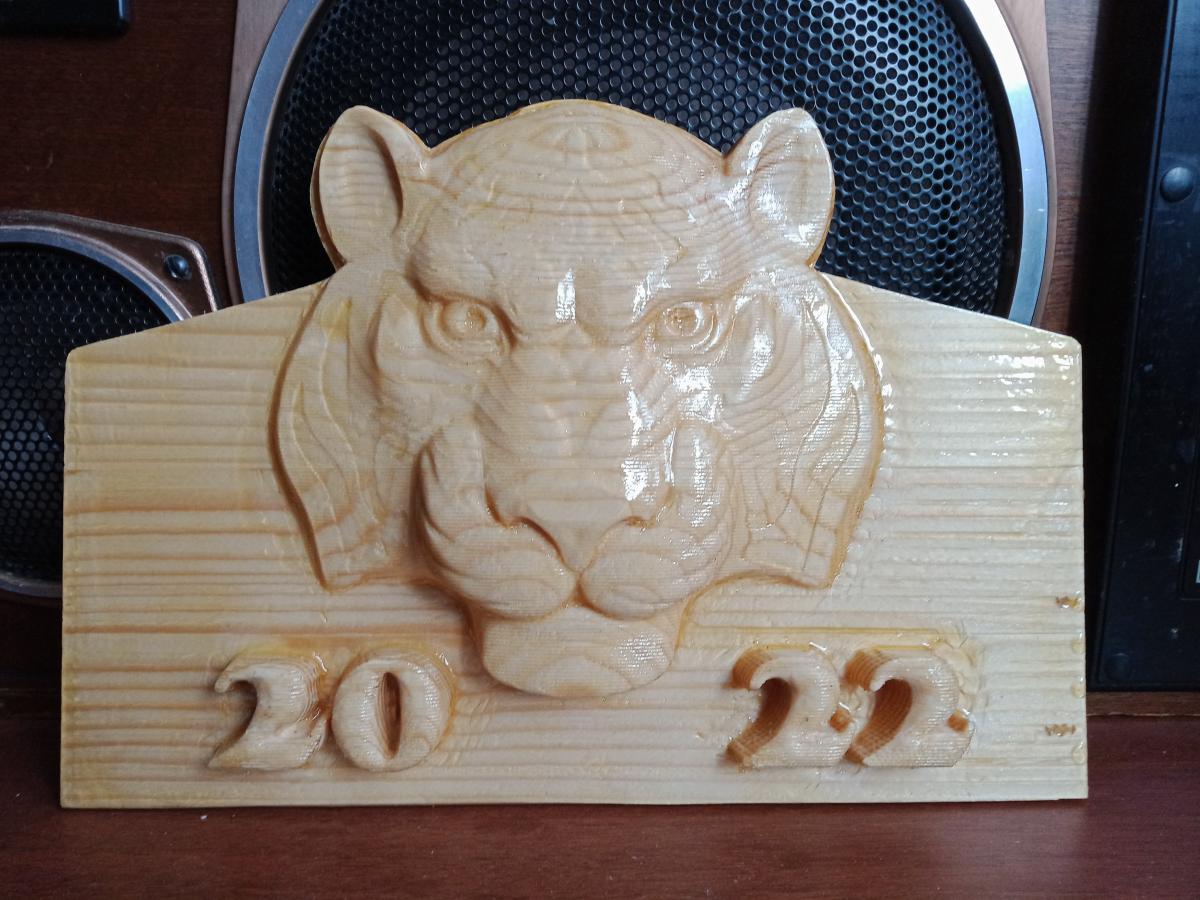

Запилил на Новый год картину. Хобби интересное. Станок из Китая, 3 года назад брал.



[pna]

Станок из Китая, 3 года назад брал.

а из алюминия он такое мог бы вырезать?



[pomeha78]

Мягкие металлы они на небольшой скорости вполне нормально грызут.

--- Добор поста---

Романтик, Миша покажи картинку своего "велосипеда"



[Gordy]

а из алюминия он такое мог бы вырезать?

Да,может. Но имеет ли смысл?
На этой картине (сосна -4см толщина), 2 черновые проводки, 1 чистовая, по времени часа 3.5. Потом вручную доработка, сосна слоями отходит (мягкий материал),хотя фреза - шарик 1мм, черновая фреза 6мм.
Хотя с буком попроще - Бык 2021



[pna]

Но имеет ли смысл?

Не, я про свое, не про объемные картинки.



[pomeha78]

Романтик, Миша.....молчишь как партЫзан.
