Шомпол для нарезного

  • Автор темы KVV
  • Дата начала
И при чем тут М4?
Зашорено мыслите :)
Резец, который может резать внутреннюю резьбу М4 - нарежет и М5, и М6... Да хоть на диаметре 70мм с шагом 0.5...
А вот наоборот, резец который нарезает минимально М6 - в отверстие под М4 просто не влезет.
12/28 это чуть больше М5. Значит я запросто смогу нарезать и внешнюю и внутреннюю.

уже готовый вариант
Если на то пошло, то могу просто метровый кусок латунного прутка 8мм взять.

Я бы 100 раз сейчас подумал о том стоит ли резать имеющийся шомпол. Основная проблема найти нужную дюймовую плашку. Учитывая деньги, которые за неё просят проще ещё один шомпол купить.
Алиэкспресс. В соответствующей теме ссылку давал. Где то странице на пятой по памяти.
ещё 300 руб надо за соединительную втулку мама-мама с нужной дюймовой резьбой заплатить.
В чистогановских переходник приложен.

Так получилось, что шомпол длиннее всего карабина, вместе с прикладом. В чехол не лезет.
Ой, не стоит! Лучше купить дополнительный в размер. Кроме чистогановских и девеевских продаются цельные шомпола по 600-700 руб. вполне рабочие с метрической резьбой, правда... но все дешевле переходник приспособить на дюймовую.

На почистить вне дома на али продаются тросики в полиэтилене. Стоят не дорого. Ссылка тоже в моем посте в теме про алиэкспресс. Рекомендую.

Только разборные не покупай. Реально фуфло в итоге. Или цельный или тросик. Можно еще "змею" купить, но она для крупных или гладких калибров.

самоусаживающую трубку и довести все до финала.
Вадим, термоусадка порвется, через несколько касаний нарезов. Это не выход! Лучше обычный латунный шомпол. ИМХО, конечно, но титан, как и сталь шомполу для нарезного противопоказана

В чистогановских переходник приложен.
Ваня там не тот переходник:

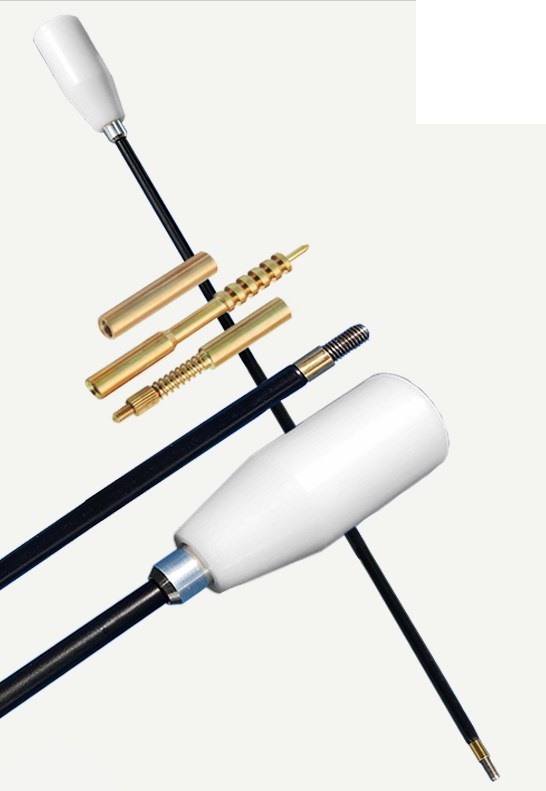

В комплект поставки Шомпола ЧИСТОGUN входит:
- шомпол с химически стойким покрытием (не "термоусадка" );
- вишер под патчи-салфетки;
- адаптер-иголка, для войлочных патчей;
- переходник под ерши.
https://forum.guns.ru/forummessage/153/733515.html

Ты сам цены на эти лерки смотрел?
.... Я их купил. Чохом все рублей за семьсот.... Извиняйте парни, ценник уже не тот! :ac:

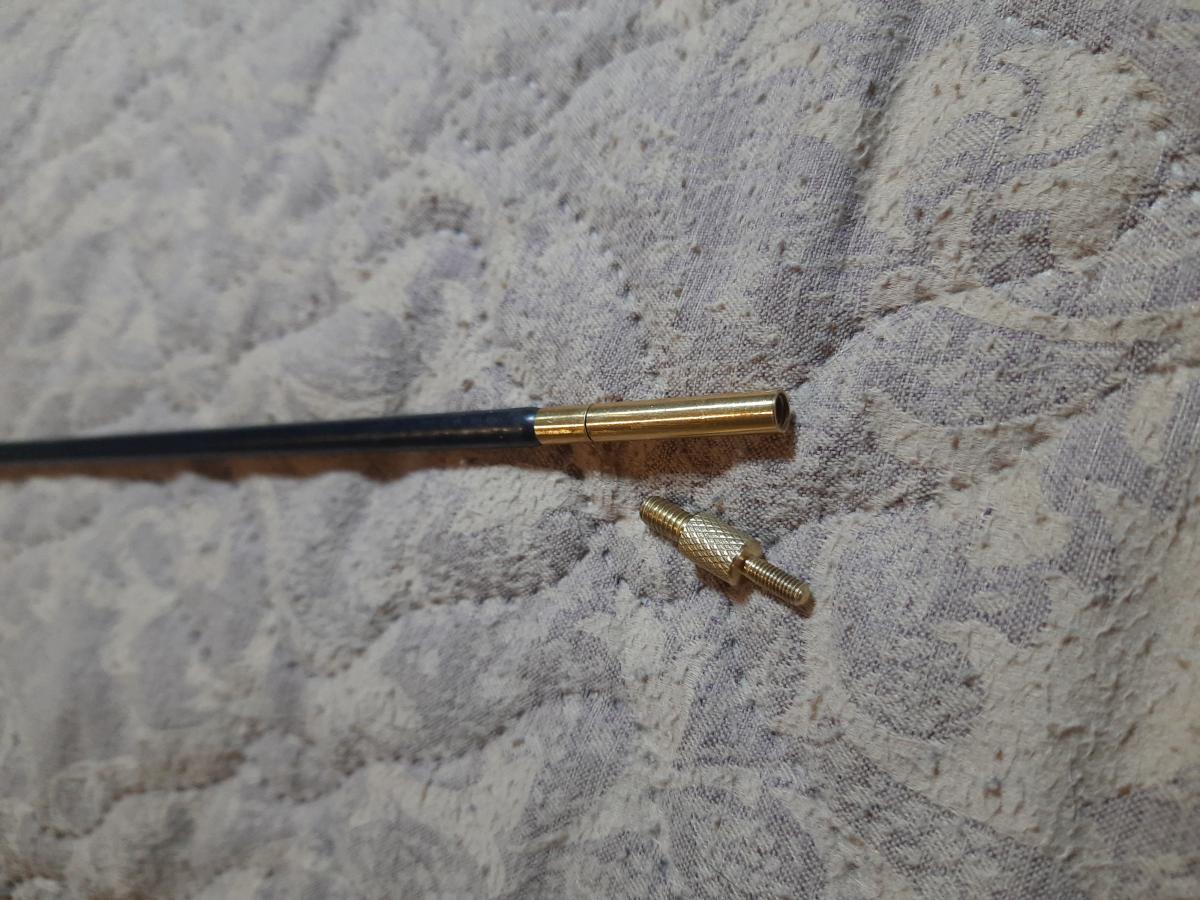

Чистогановский шомпол (мелкаха) кроме дюймовового мама-мама (фото выше у Сан Геннадьича) еще имеет переходник папа-папа равный 4х0.8 мм / какой то дюйм. Причем на этот дюйм у меня на несколько витков накручивается метрический ерш мама.


Мама-мама накручен на фиксатор резьбы при шомполе.

--- Добор поста---

Вот фото получше.


Lexs Lavrov,
Зашорено мыслите :)
Резец, который может резать внутреннюю резьбу М4 - нарежет и М5, и М6... Да хоть на диаметре 70мм с шагом 0.5...
А вот наоборот, резец который нарезает минимально М6 - в отверстие под М4 просто не влезет.
12/28 это чуть больше М5. Значит я запросто смогу нарезать и внешнюю и внутреннюю.
То есть суть первоначального вопроса, привлечь внимание к самому себе любимому, да блеснуть эрудицией?

То есть суть первоначального вопроса, привлечь внимание к самому себе любимому
Откуда вы это выдумываете?
Первоначальный вопрос - с какой стороны чистогановский шомпол проще вскрыть так, чтобы потом вернуть как было, но на N мм короче.
А про резец всплыло из-за речи про нестандартные плашки.
да блеснуть эрудицией?
Не, повысить оружейную культуру окружающих ;)

Лучше обычный латунный шомпол.
Какую марку латуни посоветуете? ;)
Пожалуй так и сделаю. 8 мм пруток, резьбы на концах, ручка на шарикоподшипниках.

Можно еще "змею" купить, но она для крупных или гладких калибров.
9.07 это крупно или мелко?

Это нормально. А вообще там говорят,
Посмотрел видео , вспомнил способ чистки в полевых условиях. Берёшь шнурок 3-4 мм диаметром, пропускаешь через ствол, пока не выйдет с обратной стороны на 60-70 см. завязываешь узелок чтобы туго шёл по стволу и чистишь протягиванием.

Я понимаю, что любопытство не порок.... но ради любопытства:
Как закрепить гладкий пруток в двух подшипниках? Книжка пишет, что один подшипник жёстко крепится на валу и в корпусе, второй жёстко на валу и плавающе в корпусе. А тут как? вал то ведь гладкий, и диаметры заготовки и детали одинаковы.

Четырьмя стопорными шайбами типа звездочка

Как закрепить гладкий пруток в двух подшипниках?
Вот честно, не знаю, как надо, но можно "зашершавить" и то и то, притереть и посадить на эпоксидку. Там ни напряжений ни температур нет. ИМХО ИМХО ИМХО ИМХО ИМХО !! Не пробовал :):):):)

Накатку сделать - диаметр увеличится. Много не надо, чтобы подшипник напрессовать.

стопорными шайбами типа звездочка
К сожалению стопорные шайбы нагрузку не принимают. А передать усилие от рукоятки на пруток...


чтобы подшипник напрессовать
Напрессовать подшипник не значит его жёстко закрепить. Не обязательно делать накатку -калиброванный пруток, подбор подшипника, на крайний случай чуть проточить. Но упор нужен. Как?

упор нужен. Как?
Ну то, что лежит на поверхности. Используем варианты крепеления подшипников в редукторах шлифмашинок.
Берем бормашинку и диском делаем круговую канавку.
Дальше в эту канавку вставляем вот такую шайбу:

У меня такие есть в запасе под диаметр от 3 до 14мм.
Возможно есть и такие шайбы на маленький диаметр, но я меньше чем на 10мм не встречал:


Есть ещё более простой и проверенный вариант.
В рукоятке с обратной стороны засверливается отверстие, в которое вставляется металлическая заглушка. Пруток при нажатии упирается в неглубокую выемку в этой заглушке.
У меня пара таких шомполов, что раньше клали в комплект к ижевским нарезным ружьям. Беда только в том, что в штатном исполнении, если сильно давить на шомпол, и не упираться этой заглушкой в ладонь, можно эту заглушку выдавить из ручки.
У меня несколько раз такое случалось. Я после этого просадил заглушки на клей и для верности просверлил перпендикулярно через ручку и заглушку отверстие в 3мм и вставил в него штырек.

Вадим, термоусадка порвется, через несколько касаний нарезов.
Если вы сделаете шомпол из толстой стали, то он гнуться не будет и термоусадка служит долго. Я уже описывал самодельный шомпол для нарезного.

--- Добор поста---

Берем бормашинку и диском делаем круговую канавку.
Совершенно верно, но можно и болгаркой паз сделать с двух сторон.

kkk2005, Александр Геннадьевич спасибо. Шайбы на нижем фото хорошо фиксируют внешнюю обойму подшипника в корпусе, а вот с шайбами с верхнего фото были проблемы, особенно на малых диаметрах, даже при небольшой нагрузке. Поэтому и задал вопрос.

Сверху Снизу
