Стрельбище для стрельбы по движущимся мишеням
Оборудование стрельбища для стрельбы из нарезного оружия.
Стрельбище, предназначенное для стрельбы из нарезного оружия по движущимся целям, представляющим собой фигуру оленя, должно оборудоваться на небольшой площади (120X60 м). За линией мишеней обязательно должен быть земляной вал — пулеулавливатель, исключающий возможность вылета пуль за пределы стрельбища.
Выгоднее строить стрельбище у подножия горы или крутого холма, используя их склоны как пулеулавливатель.
Глубина огневой зоны открытого стрельбища должна быть немного больше предельной горизонтальной дальности полета пули современной винтовки. Практически глубина огневой зоны на открытом стрельбище должна быть не менее 5 км. Простреливаемый участок обязательно должен быть ограничен ясно видимыми предупредительными знаками, а местное население оповещено о том, что хождение в зоне огня запрещено.
Стрельбище желательно расположить так, чтобы стрельба велась в направлении с юга на север или на северо-восток. При таком направлении солнце не будет мешать стрельбе в течение всего дня.
Длина расположенного за линией мишеней земляного вала должна быть не менее 50 м. Толщина вала должна быть такой, чтобы ее не пробивала пуля боевой винтовки. Перед валом-пулеулавливателем, на расстоянии 5—7 м от него, сооружается земляной вал-ограничитель. Крайние его секторы длиной по 5 м каждый должны иметь наибольшую высоту (до 5 м). Достаточная высота участков вала-пуле-улавливателя в этих местах обеспечивает безопасность людей, обслуживающих стрельбу мишенями. Длина следующих за ними участков равна 8 м; высота должна быть такой, чтобы рога оленя (мишени) были видны стрелку, находящемуся на стрелковом месте на линии огня. И, наконец, средний участок вала-ограничителя протяженностью в 23 м имеет высоту до 0,5 м. Эта часть вала предохраняет от повреждений пулями рельсовый путь и вагонетку, при помощи которой движется мишень, если она находится на поверхности участка стрельбища. Когда рельсовый путь и вагонетка расположены в блиндаже, то насыпь против центрального участка стрельбища не нужна. Двигаясь по среднему участку стрельбища, мишень должна быть полностью видна с линии огня (рис. 50).
Между валом-пулеулавливателем и валом-ограничителем имеется рельсовый путь длиной около 48 м, по которому движется вагонетка. На вагонетке укреплена мишень. Крайние боковые отрезки рельсового пути несколько приподняты. Вагонетку, расположенную в крайней боковой точке рельсового пути, толкают под уклон. Пройдя средний участок линии мишеней, вагонетка скрывается за высокой частью вала-ограничителя с другой стороны. Здесь ее принимают, отмечают пробоины и готовят к следующему пуску.
Такая конфигурация вала-ограничителя позволяет пускать мишени в двух направлениях (слева направо и справа налево), что увеличивает пропускную способность стрель бища и дает возможность вести стрельбу по движущимся в двух направлениях мишеням. Понижение рельсового пути от краев к середине должно быть точно рассчитано, так как от этого зависит скорость и равномерность движения вагонетки на среднем участке линии мишеней.

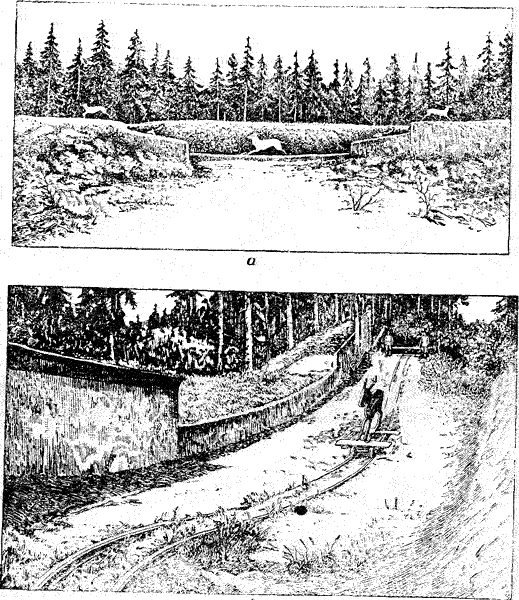

 Рнс. 50. Линия мишеней: а — вид спереди; б — оборудование линии мишеней |
Средний участок линии мишеней (23 м) вагонетка с мишенью должна пройти за 4 сек.

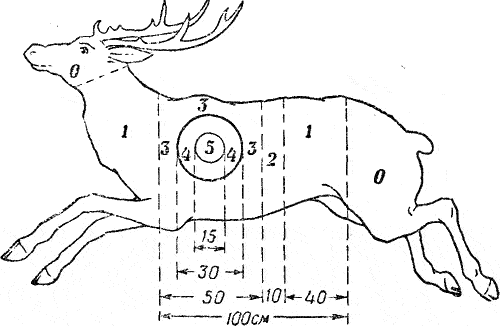

 Рис. 51. Мишень бегущего оленя |
Мишень представляет собой фигуру оленя в натуральную величину (рис. 51). В области сердца нанесен круг, диаметр которого равен 15 см. Стрелок, попавший в этот круг, набирает 5 очков. Следующий круг имеет диаметр 30 см; стрелок, попавший в кольцо, ограниченное указанными окружностями, набирает 4 очка. Далее в обе стороны идут участки, попадание в которые оценивается в 3, 2 и 1 очко. Попадание в голову, в заднюю часть корпуса и в ноги не засчитывается.
Эти оценки, конечно, условны, потому что на охоте при попадании в голову или позвоночник олень будет наверняка убит или во всяком случае останется на месте. В спортивной стрельбе такие условные оценки позволяют более правильно судить о мастерстве стрелка.
Лист бумаги с изображением оленя наклеивается на фанеру, затем фанера обрезается по контуру рисунка. К передним и задним ногам прибиваются два деревянных бруска-упора при помощи которых мишень крепится на вагонетке.
Для того чтобы движение мишени было более равномерным, можно сделать два жолоба, сбитых из деревянных реек. По ним будут двигаться колеса вагонетки. Для вагонетки можно использовать велосипедные колеса. На крайних участках линии мишеней надо укрепить два вращающихся колеса с металлическим тросом, обоими концами прикрепленным к вагонетке. Вращая рукояткой крайнее колесо, передвигают мишень с необходимой скоростью. При использовании электроэнергии для приведения в движение мишени скорость движения их будет наиболее постоянной, а работа обслуживающего персонала упростится.
Если на стрельбище имеется блиндаж, то механизм для передвижения мишени и направляющие желоба помещаются в блиндаже. Блиндаж дает возможность обслуживающему персоналу следить за работой механизма на всех участках линии мишеней и предотвращать возможные неисправности. При оборудовании подвижной установки на стрельбище, имеющем блиндаж, вал-ограничитель не нужен; вполне достаточно сделать фанерный барьер такой же длины и высоты, как вал-ограничитель. Над крайними участками вала-ограничителя устанавливаются неподвижно две мишени, служащие для показа результатов стрельбы.
В 100 м от линии мишеней у южной стороны участка оборудуется огневой рубеж (рис. 52). Здесь отводится место, с которого стрелок ведет огонь из положения стоя. Рядом с местом стрелка (справа) ставится столик для патронов. Впереди делается барьер высотой около 1 м.

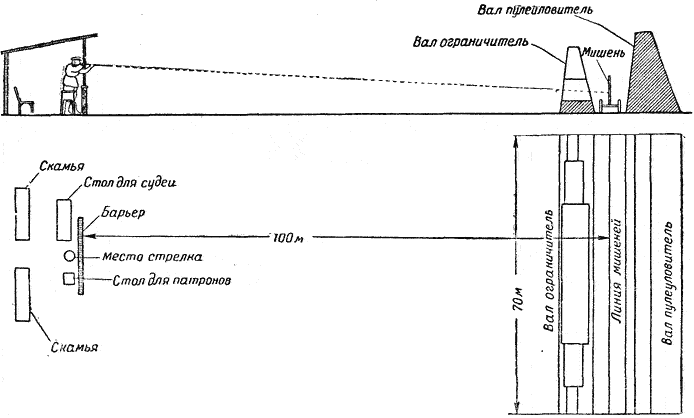

 Рис. 52. Стрельбище для стрельбы по движущимся мишеням (план и вид сбоку) |
Здесь же ставится навес, под которым помещаются стол и стулья для судей (слева от места стрелка), скамьи для очередных стрелков и пирамида для оружия (позади стрелка).
 Рис. 53. Указки: а — для показа достоинства попадания; б — для показа места пробоины |
Результат каждого выстрела показывается на линии огня. Указывается место попадания и количество очков. Для показа используют мишени, неподвижно укрепленные над крайними секторами вала-ограничителя, и указки с цифрами от 0 до 5. Место попадания показывается обычно указкой без цифр (рис. 53).
В тире полузакрытого типа впереди стрелкового места устанавливается жолоб, расположенный в направлении линии мишеней. Стенки его не должны пробиваться винтовочной пулей. Размеры жолоба рассчитываются так, чтобы стрелок, находясь на месте, определенном для стрельбы, видел через отверстие жолоба полностью линию мишеней за исключением самых крайних участков ее. Верхняя часть вала-пулеулавливателя на 1 — 1,5 м закрыта жолобом и не видна стрелку.
Между линией огня и линией мишеней можно сделать еще один или два перехвата пуль. Тир и задняя часть вала-пулеулавливателя должны быть обнесены проволочными заграждениями, чтобы никто не мог проникнуть на территорию тира.
Стрельба по движущейся мишени (фигуре бегущего оленя).
Стрельба ведется с дистанции 100 м. Приготовившись, стрелок дает команду на выпуск мишени. Увидев рога оленя, стрелок вскидывает винтовку. Как только покажется вся мишень, стрелок тщательно прицеливается и, не прекращая движения винтовки, плавно нажимает на спусковой крючок, стараясь сохранить взятое упреждение.
Круги, нанесенные на мишени, с линии огня стрелку не видны, поэтому он должен знать напамять, как они расположены, чтобы правильно брать упреждение.

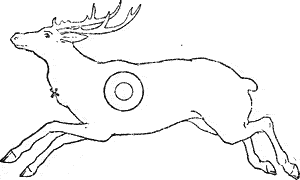

 Рис, 54. Вынос точки прицеливания при стрельбе по движущейся мишени оленя |
Если винтовка в момент выстрела находится в движении, то расчет упреждений производится следующим образом. Допустим, что мишень движется в боковом направлении со скоростью 5,75 м/сек (23 : 4 = 5,75); стрельба ведется из 7,62-мм винтовки, начальная скорость полета пули которой равна 865 м/сек. В данном случае упреждение будет равно расстоянию, пройденному мишенью за тот отрезок времени, за который пуля пролетит 100 м (расстояние от стрелка до мишени). Пуля 7,62-мм винтовки пролетит 100 м за 0,1 сек., а мишень за это время продвинется на 5,75 : 10=0,57 м, т. е. па 57 см. Следовательно, для того, чтобы попасть в круг, дающий стрелку 5 очков, точка прицеливания должна быть вынесена вперед на 57 см от центра круга. Точку прицеливания следует брать на линии шеи оленя, немного выше передних ног (рис. 54). Вынос точки прицеливания только по горизонтали будет правильным при условии, что при стрельбе из этой винтовки на 100 м точка прицеливания совмещается с точкой попадания. Если же при стрельбе на указанную дистанцию средняя точка попадания располагается выше точки прицеливания, то последнюю необходимо сместить вниз на величину, равную превышению.
Такую стрельбу можно проводить на открытом стрельбище.
С опытными стрелками можно проводить такие стрельбы, когда расстояния до мишеней и скорость их движения неизвестны им. Стрелки сами должны быстро определить расстояние до мишени и скорость ее движения. Это усложняет стрельбу, но делает ее более интересной. Такая стрельба имеет большое практическое значение. Кроме того, стрельба по движущимся мишеням из нарезного оружия имеет большое военно-прикладное значение.
Комбинированные стенды
В связи с широким распространением стрелково-стендо-вого спорта в нашей стране возникла необходимость в комбинированных стендах, дающих возможность проводить соревнования по всем упражнениям и видам стрельбы. Комбинированные стенды имеют большую пропускную способность, и на них можно проводить соревнования любого масштаба. Проектируя постройку комбинированного стенда, необходимо рассчитать размеры земельного участка, достаточного для размещения 3—5 площадок стенда траншейного типа, 3—5 площадок стенда круглого типа, 2—3 секторов для стрельбы по движущимся мишеням, павильона для участников и посетителей, пристрелочной станции, мастерской для изготовления мишеней, душевых кабин. На стенде должны быть спортплощадки для спортивных игр (летом), каток и лыжная станция (зимой).
