Траншейный стенд

Устройство траншейного стенда. При выборе участка для строительства траншейного стенда нужно учесть требования, изложенные в разделе «Круглый стенд», и возможность ведения стрельбы в направлении на север.

Траншейный стенд существенно отличается от круглого стенда тем, что стрельба на нем ведется только по угон-ным мишеням (летящим от стрелка под разными углами возвышения) и по боковым мишеням, летящим вправо или влево от стрелка под разными углами возвышения.

Название «траншейный» стенд получил потому, что метательные машинки площадки стенда расположены в специальной траншее. Стендовая площадка оборудуется траншеей тогда, когда она рассчитана на полный комплект метательных машинок (15 шт.). На такой площадке можно проводить соревнования в полном соответствии с правилами стрельбы, утвержденными Всесоюзным комитетом по делам физкультуры и спорта при Совете Министров Союза ССР, сдавать зачеты по различным видам стрельб для присвоения стрелкам того или иного разряда и проводить учебно-тренировочную работу.

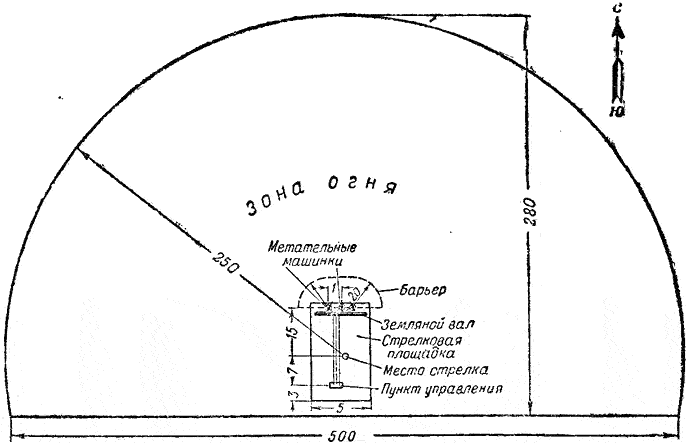

Рис. 38. Участок для стенда траншейного типа

Наличие траншеи увеличивает пропускную способность площадки стенда, так как обслуживающий персонал, находясь в траншее, сразу же заряжает те машинки, которые выпустили мишени.

На стенде может быть и меньшее количество машинок. Для начального обучения стрельбе, а также для тренировки стрелков-спортсменов и охотников перед открытием сезона охоты (в том случае, когда желающих стрелять немного) можно устроить стенд с одной или двумя метательными машинками. Этого количества машинок для указанных целей будет вполне достаточно. Но для проведения постоянной учебно-тренировочной работы, подготовки стрелков к сдаче разрядных норм и проведения внутренних соревнований необходим стенд с большим количеством метательных машинок. Стенд, предназначенный для указанных целей, должен иметь не менее трех метательных машинок. Это даст возможность выпускать любую мишень (угонную, правую и левую), предусмотренную утвержденным стандартом. В том случае, когда пропускная способность трех-машиночного стенда недостаточна, на нем устанавливается большее количество машинок. Увеличивать число машинок лучше всего на 3; можно установить 6, 9 и т. д. машинок, потому что с добавлением каждых трех машинок на площадке стенда будет новое стрелковое место.

На стенде с небольшим количеством машинок траншеи не делают; машинки устанавливают на земле, на уровне стрелковой площадки.

Размеры участка, потребного для размещения трехмаши-ночного стенда, указаны на рис. 38.

На передней линии стрелковой площадки стенда укрепляются 3 метательные машинки. Средняя из них укрепляется на линии продольной оси площадки, а две другие располагаются по обеим сторонам площадки на расстоянии одного метра от ее оси. Машинки привинчиваются болтами или прибиваются гвоздями к доске, прочно прикрепленной к земле. Крепление доски и машинок должно быть жестким и прочным, так как в противном случае работа метательных машинок ухудшается, а направление полета мишеней становится неправильным.

Метательные машинки со стороны стрелкового места должны быть закрыты дощатым (фанерным) щитом или земляным валом, чтобы они не были видны стрелкам. Щит (вал) не нужно делать слишком высоким; достаточно, чтобы он только закрывал самые машинки (рис. 39).

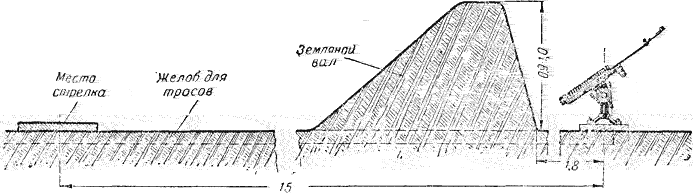

Рис. 39. Стрелковая площадка стенда упрощенного типа

В 15 м от средней машинки на продольной оси стрелковой площадки находится место для стрелка и рядом с ним справа устанавливается столик для патронов и ружья стреляющего .

Справа в 1 м от продольной оси стрелковой площадки, начиная с расстояния 10 м от машинок, устанавливаются столбики-указатели, интервал между которыми 1 м. Они указывают расстояние от машинок. На продольной же оси стрелковой площадки, в 23 м от метательных машинок, оборудуется пункт управления выпуском мишеней.

Тросы, идущие от машинок, желательно помещать в общем жолобе, сверху закрытом доской.

Впереди стрелковой площадки (см. рис. 38), в зоне огня в 20 м от метательных машинок устанавливается барьер высотой до 0,2 м. Мишень, не долетевшая до барьера, считается неправильно выпущенной и выпускается вторично. У заднего края стрелковой площадки устанавливается пирамида для оружия и скамейки для зрителей.

При оборудовании площадки шестью метательными машинками ее ширина должна быть равна 7 м. На такой площадке будет два стрелковых места: 1-е против 2-й машинки, а 2-е против 5-й машинки. Столбики-указатели лучше расположить на левой стороне стрелковой площадки. Пункт управления выпуском мишеней в любом случае следует располагать на продольной оси площадки. На площадке с тремя метательными машинками может стрелять только один стрелок. После выпуска трех мишеней делается перерыв для заряжания машинок. На площадке с шестью машинками одновременно могут стрелять два стрелка. После выпуска шести мишеней машинки заряжаются снова, затем стрелки меняются местами и возобновляют стрельбу. Можно вести стрельбу одновременно и трем стрелкам по конвейерной системе. В этом случае два стрелка занимают оба стрелковых места: один 1-е (левое), а другой 2-е (правое), третий стрелок становится в очередь за первым. Как только первый стрелок закончит стрельбу по первой мишени и освободит место, третий стрелок займет его место. Закончив стрельбу, второй стрелок уходит со своего места и становится сзади первого (левого) стрелкового места, а его место занимает стрелок, стрелявший перед этим с первого (левого) места. Так они, по очереди стреляя, переходят с одного места на другое (справа налево), пока каждый не закончит стрельбу по двум мишеням. После перерыва для заряжания машинок стрельба продолжается.

При необходимости можно увеличить количество метательных машинок до 9 и более. Однако увеличение количества метательных машинок на стенде, не имеющем траншеи, недостаточно повышает его пропускную способность, так как перерывы для заряжания машинок отнимают много времени. В таких случаях лучше построить настоящий траншейный стенд с шестью метательными машинками, так как он будет иметь значительно большую пропускную способность, чем наземный стенд с девятью машинками, и на нем можно будет вести непрерывную стрельбу по большим сериям мишеней.

Ниже приведено описание траншейного стенда, имеющего 15 метательных машинок ( При строительстве траншейного стенда с меньшим количеством машинок все основные расчеты останутся теми же, изменится только ширина стрелковой площадки.) .

Ширина стрелковой площадки будет иметь 16—17 м, длина ее 25—26 м. На переднем крае площадки, обращенном в сторону огневой зоны, делают траншею, в которой устанавливают метательные машинки. Если место, отведенное для постройки стенда, сухое, высокое и нет оснований бояться скопления грунтовых вод в траншее, то ее отрывают в земле, не делая насыпной площадки. Если площадка находится в сыром месте, то во избежание затопления траншеи грунтовыми водами целесообразно сделать площадку стенда насыпной, с таким расчетом, чтобы совсем не углублять траншею в землю или углублять незначительно.

Длина траншеи должна быть равной ширине стрелковой площадки, т. е. 16—17 м. На одной стороне траншеи находится дверь для входа, другая сторона глухая. Высота задней стены траншеи 1,6—1,8 м, высота передней части, обращенной в сторону огневой зоны,— 1,8—2 м, ширина ее 1,9—2,0 м (рис. 41). Стены, пол и потолок траншеи могут быть бетонированными или деревянными.

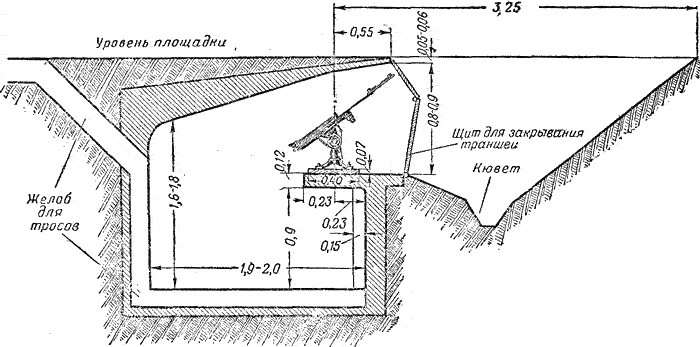

Рис. 41. Поперечный разрез траншеи

В задней стене траншеи должно быть несколько шкафов с полками для хранения инструмента, запасных частей к метательным машинкам и мишеней-тарелочек.

Передняя часть траншеи должна быть открытой. Для установки метательных машинок в этой части траншеи делается площадка. Расстояние между уровнем площадки для метательных машинок и верхним перекрытием траншеи обычно равно 0,6—0,8 м, но оно может быть и иным, в зависимости от высоты и конструкции метательных машинок. Это расстояние должно быть таким, чтобы на площадке можно было поместить метательную машинку, установленную для бросания мишени под наибольшим углом возвышения (40^o ), и чтобы лапка метательной машинки при спуске рычага не ударялась о потолочное перекрытие. Чем ниже расположены метательные машинки, тем большее время вылетевшая мишень будет скрыта от стрелка. Переднюю часть потолочного перекрытия необходимо делать как можно тоньше. Лучше всего ее сделать из железных листов толщиной 3—4 мм. Это позволит разместить метательные машинки ближе к верхнему уровню стрелковой площадки и свести до минимума так называемое закрытое пространство. Выпущенная мишень сразу же будет видна стрелку, и он сможет стрелять по ней на нормальной дистанции, не давая мишени вылететь за пределы верного выстрела дробового ружья.

На стенде, имеющем большую разницу между уровнем площадки и точкой вылета мишени, последняя не видна стрелку на первых 2—4 м своего полета, и таким образом усложняются условия стрельбы (рис. 42).

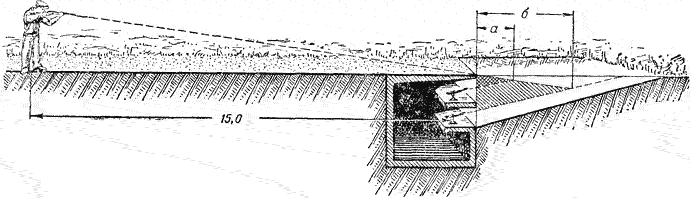

Рис. 42. Изменение величины закрытого пространства: а — минимальное закрытое пространство получается при размещении машинок на 0,7—0,9 м ниже уровня площадки; б — большое закрытое пространство, образовавшееся благодаря низкому расположению метательных машинок

Передняя сторона траншеи должна быть закрыта деревянными откидными щитами, прикрепленными снизу на петлях к каркасу траншеи. На переднем обрезе потолка траншеи должны быть ушки, а на верхней части щитов петли для запирания траншеи.

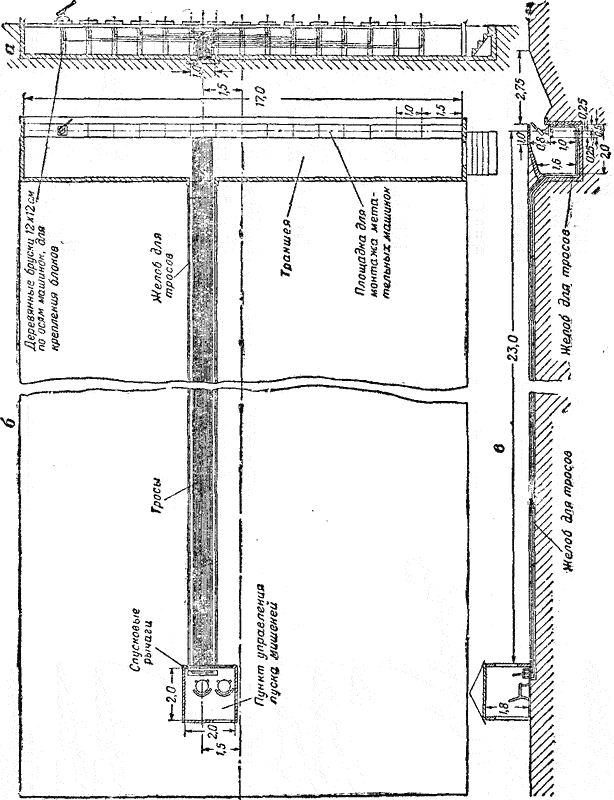

Рис. 43. Траншейный стенд на 15 машинок: а — монтаж тросов на перечней стене траншеи; б — схема вывода тросов из траншеи к пункту управления; в — боковой разрез площадки

Если площадка для установки метательных машинок расположена на 1 м выше пола траншеи, то нужно сделать ступеньки, чтобы заряжающим было удобно работать.

Площадка, на которой крепятся метательные машинки, не должна вибрировать при работе отдельных машинок. Верхняя поверхность ее должна быть строго горизонтальной. Метательные машинки устанавливаются на деревянные подушки и крепятся к площадке либо костылями, либо болтами. Расстояние между метательными машинками должно быть равно 1 м (рис. 43).

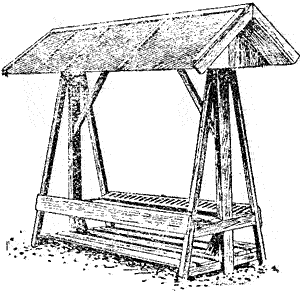

Рис. 45. Пирамида для оружия

В 10 м от оси, на которой расположены метательные машинки, на поперечной оси стрелковой площадки ставится 5 столбиков, обозначающих номера стрелковых мест. Столбик № 1 помещается против 2-й машинки, столбик № 2 — против 5-й машинки, столбик № 3 — против 8-й машинки, столбик № 4 — против 11-й машинки и столбик № 5— против 14-й машинки.

На стрелковой площадке должно быть 5 переносных столиков для патронов и ружей. В нижней части столики должны иметь открытые ящики для стреляных гильз. Столики обычно ставятся справа от стрелкового места. На стенде должна быть пирамида для ружей (рис. 45).

Пункт управления выпуском мишеней располагается на линии, проходящей посредине между 2-м и 3-м стрелковыми номерами, параллельно продольной оси площадки, на расстоянии 23 м от метательных машинок (см. рис. 43). Такое расположение его наиболее удобно, так как выпускающий мишени одинаково хорошо слышит команду стрелков, расположенных на средних и крайних боковых местах. Тросы от всех машинок, укрепленные на передней стене траншеи, сводятся к пункту, находящемуся между 2-м и 3-м стрелковыми местами. Затем прокладываются в жолобе, сделанном на полу и задней стене, траншеи и через отверстие в потолке выводятся на поверхность площадки. На поверхности площадки тросы укладываются в жолоб, который идет к пункту управления. Жолоб для тросов (на поверхности площадки и в траншее) закрывается деревянными щитами.

Наиболее совершенной конструктивно и удобной в эксплоа-тации будет площадка, на продольной оси которой сделан подземный коридор. Он служит для сообщения с траншеей, а на боковых его стенках монтируются тросы.

Вход в коридор делается в помещении пункта управления выпуском мишеней. Наличие коридора дает возможность обслуживающему и судейскому персоналу в любой момент сообщаться с траншеей и выходить из нее, не прерывая стрельбы. Боковая дверь в траншее в этом случае не нужна.

Помещение для управления выпуском мишеней имеет размеры в плане 1,75 X 1,75 м и высоту 2,25—2,50 м. Передняя стенка имеет открывающееся окно во всю ширину стены, а в задней стене сделана дверь. Внутри помещения, у передней стены, устанавливается 15 спусковых рычагов, к которым прикрепляются тросы, идущие от метательных машинок. На верхней части каждого рычага нанесен номер, соответствующий номеру метательной машинки. В помещении должно быть несколько стульев для пускалыцика и судьи-контролера. Два или три стула ставятся на самой площадке для судей.

Справа, у задней границы стрелковой площадки, устанавливаются пирамиды для оружия, а по задней границе размещают скамейки для стрелков, ожидающих своей очереди для стрельбы. Вдоль боковых и задней сторон стрелковой площадки делается деревянная изгородь высотой До 1 м (можно сделать вместо изгороди кустарниковые насаждения). Вход на стрелковую площадку делается в изгороди задней границы. Сзади и сбоку от стрелковой площадки строятся скамейки или трибуны для зрителей. Сзади же, в 6—10 м от площадки, можно построить павильон, в котором необходимо иметь: общий зал для стрелков и публики, комнату для чистки и хранения оружия, для проведения занятий, для судейской коллегии, кабинет заведующего стендом, раздевалку, квартиру сторожа и т. п.

Вдоль передней стены павильона, обращенной в сторону стрелковой площадки, целесообразно оборудовать веранду, позволяющую публике и стрелкам наблюдать за стрельбой.

Если на одном участке оборудуется несколько стрелковых площадок, то они должны быть расположены на одной линии с интервалами в 30—40 м.

В метательных машинках должны быть пружины по возможности одинаковой упругости и силы. При подборе их необходимо следить за тем, чтобы отклонения в силе различных пружин были минимальными. Важно, чтобы все метательные машинки, выбрасывая мишени в воздух, сообщали им начальную скорость полета от 19 до 24 м/сек. Указанные скорости полета мишеней утверждены Всесоюзным комитетом по делам физической культуры и спорта при Совете Министров Союза ССР в 1948 г. В настоящее время метательные машинки в достаточном количестве имеются в отделе производственных предприятий Всеармейского военно-охотничьего общества.

Характер полета мишеней тоже должен соответствовать утвержденному стандарту. В соответствии с этим стандартом 5 машинок из 15 должны подавать угонные мишени, следующие 5 машинок должны подавать мишени, летящие влево (боковые левые мишени), остальные 5 машинок должны подавать мишени, летящие вправо (боковые правые мишени). Углы, под которыми выпускаются мишени вправо и влево, исчисляются от продольной оси площадки. Максимальный угол равен 65°. При этом не менее 5 машинок должны выпускать мишени под углами от 45 до 65°. Углы возвышения, под которыми выпускаются мишени, 15—40°.

Исходя из указанного стандарта, на стрелковой площадке, имеющей 15 метательных машинок, каждые 3 машинки (обслуживающие стрелковое место) устанавливаются так, чтобы мишени выпускались в различных направлениях: средняя машинка выпускает мишень Прямо вперед, машинка, расположенная слева, —- вправо, а машинка, расположенная справа, — влево. Сохраняя основную схему установки машинок, можно изменять боковые углы и углы возвышения, придаваемые машинкам, в указанных выше пределах. Ниже приведена схема установки метательных машинок на стрелковой площадке (рис. 47).

Так устанавливают метательные машинки для стрельбы «с места» и «с подхода».

Для стрельбы по парным мишеням (дублеты) метательные машинки устанавливаются иначе.

В этом случае из каждых трех машинок работают только две. Полет пары одновременно выпускаемых мишеней может иметь угонное направление, может немного отклоняться вправо или влево; пара мишеней может лететь параллельно друг другу или под углом 5—10°. Углы возвышения полета мишеней 30—40°.

Регулировать скорость полета мишеней при отсутствии приборов для измерения начальной скорости можно следующим образом.

В тихий, безветренный день определяют опытным путем угол возвышения, при котором мишень имеет наибольшую горизонтальную дальность. Этот угол будет равен 18—22°. Затем усилением или ослаблением натяжения пружины доводят горизонтальную дальность полета мишени до 50—55 м (при стандартном весе мишени 97+-3 г). Отрегулировав таким образом силу натяжения пружин всех машинок, приступают к установке машинок под определенными боковыми углами и углами возвышения по намеченной стандартной схеме. Боковой угол отмеряется транспор тиром от направления продольной оси площадки; полученное направление отмечается контрольным колышком, который ставится в 4—5 м от машинки. По этому колышку проверяют, правильно ли направление полета мишени. Для придания рычагу машинки того или иного угла возвышения также пользуются транспортиром с отвесом. Транспортир прикладывают к нижней грани спущенного рычага машинки и по положению отвеса отсчитывают угол; изменяя наклон рычага, устанавливают его под требующимся углом.

Устанавливать метательные машинки под требующимися углами возвышения можно и иным способом. Для этого нужно иметь легкий шест длиной 6 м. После того как машинка установлена под определенным боковым углом, полученное направление отмечается на земле точкой (в 5 м от машинки). В этой точке устанавливается шест и на нем на уровне лапки машинки (при спущенном рычаге) делается отметка. От этой отметки вверх по шесту делается вторая отметка на расстоянии, соответствующем подъему летящей мишени в 5 м от точки вылета. Величины превышения траектории мишени над точкой вылета в 5 м от машинки для тех или иных углов возвышения приведены ниже.

Верхняя отметка на шесте служит для проверки полета мишени. Установив машинку, выпускают несколько мишеней и проверяют, совпадает ли траектория мишени с отметкой на шесте.

Иногда установка машинок по транспортиру под теми или иными боковыми углами и углами возвышения не достигает цели, потому что мишень, выбрасываемая машинкой, имеет значительное отклонение от заданного направления. Использование в этом случае контрольного шеста дает возможность более точно отрегулировать полеты мишеней по направлению и по высоте.
